2008 YAMAHA WR 250F Betriebsanleitungen (in German)

3-28
FAHRWERK
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1. Sämtliche Seilzüge
2. Kupplungshebel-Drehpunkt
3. Fußschalthebel-Drehpunkt
4. Fußrasten-Drehpunkt
5. Gasdrehgriff-Kontaktfläche zum Lenker
6. Antriebskette
7. Seilzug-Führung
8. Gaszug-Ende
9. Kupplungszug-Ende
10. Warmstartzug-Ende A. Yamaha-Seilzugschmiermittel
o. Ä verwenden.
B. SAE 10W-30 Motoröl oder O-
Ring-Kettenspray verwenden.
C. Hochqualitatives leichtes Lithi- umseifenfett verwenden.
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.

3-29
ELEKTRISCHE ANLAGE
ELEKTRISCHE ANLAGE
ZÜNDKERZEN KONTROLLIEREN
1. Demontieren:• Zündkerze
2. Kontrollieren:
• Elektrode "1"Verschlissen/beschädigt →Er-
neuern.
• Isolator-Färbung "2" Die normale Färbung ist Reh-
braun.
Färbung anormal →Zustand des
Motors kontrollieren.
Nach zahlreichen Betriebsstunden im
unteren Lastbereich verrußt der Por-
zellanisolator, auch wenn Motor und
Vergaser in gutem Zustand sind.
3. Messen:
• Elektrodenabstand "a"(mit einer Fühlerlehre)
Nicht nach Vorgabe →Korrigieren.
4. Die Zündkerze ggf. mit einem Zündkerzenreiniger reinigen.
5. Festziehen: • Zündkerze
• Vor dem Einschrauben der Zündk-erze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
• Die Zündkerze zuerst handfest "a" und dann mit dem vorgeschrie-
benen Anzugsmoment "b" festzie-
hen.
ZÜNDZEITPUNKT
KONTROLLIEREN
1. Demontieren:• Rotor-Abdeckschraube "1"
2. Anschließen: • Stroboskoplampe
• Induktions-Drehzahlmesser(am Zündspulen-Kabel [Orange]
"1")
3. Einstellung: • LeerlaufdrehzahlSiehe unter "LEERLAUFDRE-
HZAHL EINSTELLEN".
4. Kontrollieren: • Zündzeitpunkt
Kontrollieren, ob sich die Zünd-
markierung "a" im Bereich "b" am
Rotor befindet.
Zündbereich falsch →Rotor und
Impulsgeber kontrollieren.
5. Montieren: • Rotor-Abdeckschraube
BATTERIE KONTROLLIEREN UND
LADEN
Die in der Batterie enthaltene
Schwefelsäure ist giftig und stark
ätzend. Außerdem entsteht beim
Laden der Batterie explosives
Wasserstoffgas. Daher immer fol-
gende Sicherheitsratschläge
beachten:
• Beim Umgang mit der Batterie eine Schutzbrille tragen. • Die Batterie nur in einem gut
durchlüfteten Ra um aufladen.
• Die Batterie von Funken, Flam- men, angezündeten Zigaretten
und andere Feuerquellen fern
halten.
• Beim Umgang mit der Batterie
NICHT RAUCHEN.
• BATTERIEN UND BATTER- IESÄURE VON KINDERN FERN-
HALTEN.
• Körperlichen Kontakt mit Batter- iesäure vermeiden. (Batter-
iesäure kann schwere
Verätzungen und bleibende Au-
genschäden hervorrufen.)
ERSTE HILFE BEI KÖRPERKON-
TAKT:
ÄUSSERLICH
• Haut mit Wasser spülen.
• Augen 15 Minuten lang gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
INNERLICH
• Große Mengen Wasser oder
Milch, anschließend Speiseöl
trinken. Sofort einen Arzt auf-
suchen.
Ladespannung, -strom und -dauer
einer wartungsfrei en Batterie we-
ichen von denen einer herkömmli-
chen Batterie ab. Die
wartungsfreie Batterie sollte
entsprechend den weiter unten be-
schriebenen Lademethoden gelad-
en werden. Bei Überladung sinkt
der Säurestand der Batterie
beträchtlich. Es ist daher wichtig,
dass die Batterie vorschriftsmäßig
geladen wird.
Da die wartungsfreie Batterie dicht
verschlossen ist, kann deren Lade-
zustand nicht durch Messung der
Säuredichte kontrolliert werden. Der
Ladezustand wird st attdessen durch
Messen der Spannung an den
Polklemmen ermittelt.
1. Demontieren:
• Sitzbank
2. Lösen: • Batteriekabel
(von den Batteriepolen)
Zuerst das Batterie-Minuskabel
"1" und dann das Batterie-Pluska-
bel "2" abklemmen.
Elektrodenabstand: 0.7–0.8 mm (0.028–
0.031 in)
Zündkerze: 13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboskoplampe:YM-33277-A/90890-
03141

3-30
ELEKTRISCHE ANLAGE
3. Demontieren:• Batterie-Haltegummi
•Batterie
4. Messen: • Batteriespannung
Arbeitsvorgang:
a. Das Taschen-Multimeter "1" an
den Batteriepolen anschließen.
• Der Ladezustand der wartungs-freien Batterie kann durch Messung
der so genannten Ruhespannung
(d. h. die Spannung bei abgeklem-
mtem Pluskabel) kontrolliert wer-
den.
• Kein Laden ist erforderlich, wenn
die Ruhespannung mindestens
12.8 V beträgt.
b. Den Ladezustand der Batterie an- hand der nebenstehenden Dia-
gramme und des nachfolgenden
Beispiels prüfen.
Beispiel
Ruhespannung = 12.0 V
Ladedauer = 6.5 Stunden
Ladezustand der Batterie = 20–30%
A. Ruhespannung und Ladezeit bei 20 °C (68 °F) (Diese
Werte sind anhängig von
Temperaturschwankungen,
Batterieplattenzustand und
Säurestand.)
B. Ruhespannung
C. Ladezeit (Stunden)
D. Zeit (Minuten)
E. Ladezustand der Batterie
F. Umgebungstemperatur: 20 °C (68 °F)
a. Laden
b. Ruhespannung kontrollieren
5. Laden: •Batterie(entsprechend der auf den fol-
genden Seiten ausgewählten
Methode)
Keine Schnelllaufladung vorneh-
men.
• Die Dichtkappen der wartungs-
freien Batterie dürfen nicht en-
tfernt werden.
• Kein Stoßladegerät verwenden.
Die von solchen Geräten
erzeugten Stromstöße können
die Batterie überhitzen und die
Batterieplatten beschädigen.
• Falls der Ladestrom am Lade- gerät nicht einstellbar ist, darauf
achten, dass die Batterie nicht
überladen wird.
• Zum Laden sollte die Batterie
ausgebaut werden. (Wird die Bat-
terie dennoch im eingebauten
Zustand geladen, muss zuvor
das Minuskabel abgeklemmt
werden.) • Um Funkenbildung zu ver-
meiden, das Ladegerät erst ein-
schalten, nachdem die
Anschlussklemmen des Lade-
geräts an den Batteriepolen an-
geschlossen worden sind.
• Ebenso die Anschlussklemmen
des Ladegeräts erst von den Bat-
teriepolen abnehmen, nachdem
das Ladegerät ausgeschaltet
worden ist.
• Darauf achten, dass die Klem- men des Ladegeräts guten Kon-
takt zu den Batteriepolen haben
und nicht kurzgeschlossen wer-
den. Bei korrodierten An-
schlussklemmen kann es zu
einer Erhitzung der Kontakts-
tellen kommen, bei ausgeleierten
Klemmfedern zu Abrissfunken-
bildung.
• Falls die Batterie heiß wird, den
Ladevorgang umgehend unter-
brechen und die Batterie
zunächst abkühlen lassen. Eine
erhitzte Batterie stellt eine Explo-
sionsgefahr dar!
• Aus nebenstehendem Diagramm
wird ersichtlich, dass sich die
Ruhespannung einer wartungs-
freien Batterie erst ca. 30 Mi-
nuten nach Beendigung des
Ladevorganges stabilisiert. De-
shalb vor der Messung der Ru-
hespannung die frisch geladene
Batterie zunächst eine halbe
Stunde ruhen lassen.
Messgerät-Pluskabel →Batterie-
Pluspol
Messgerät-Minuskabel →Batte-
rie-Minuspol

3-31
ELEKTRISCHE ANLAGE

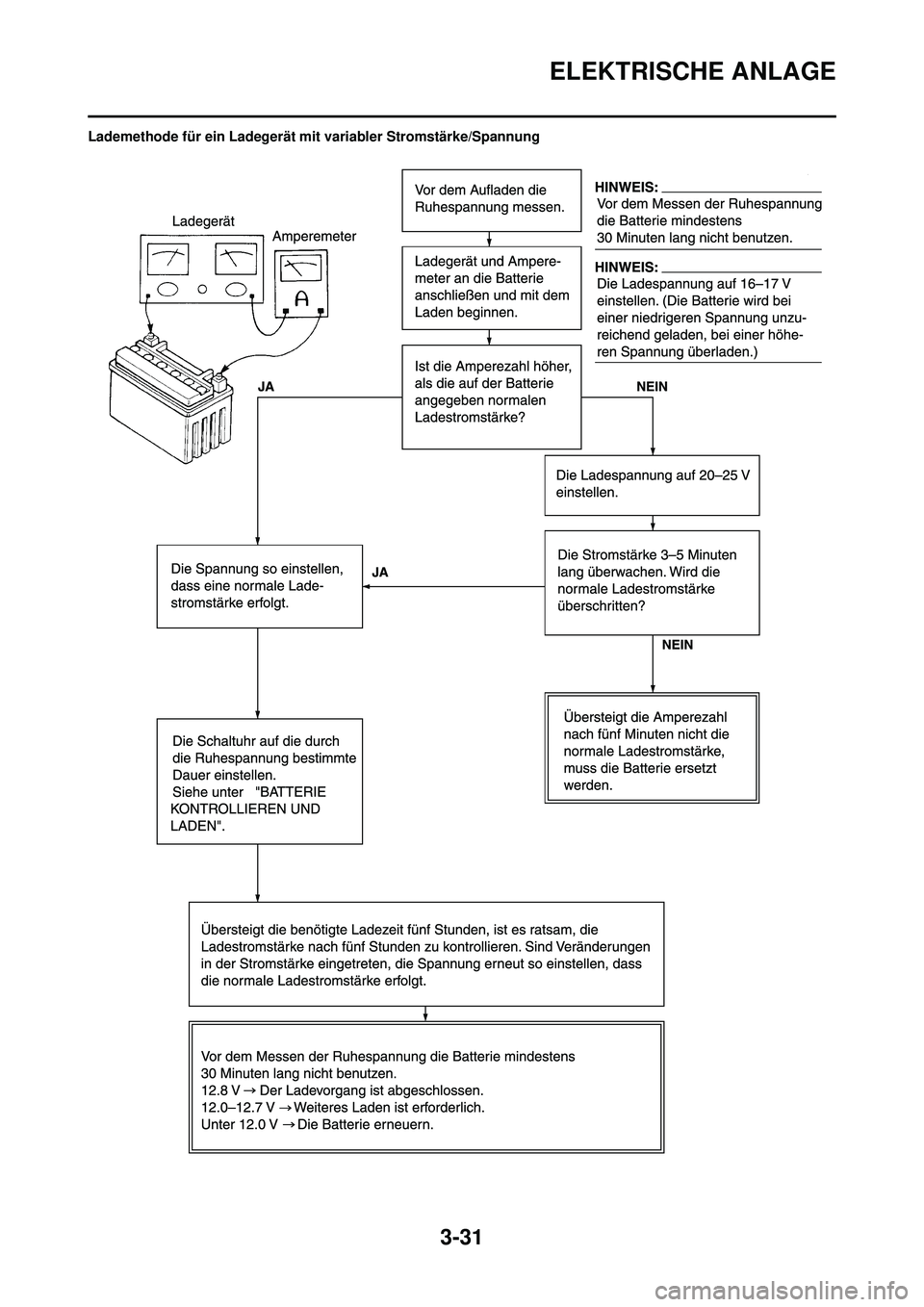

Lademethode für ein Ladegerät mit variabler Stromstärke/Spannung

3-32
ELEKTRISCHE ANLAGE

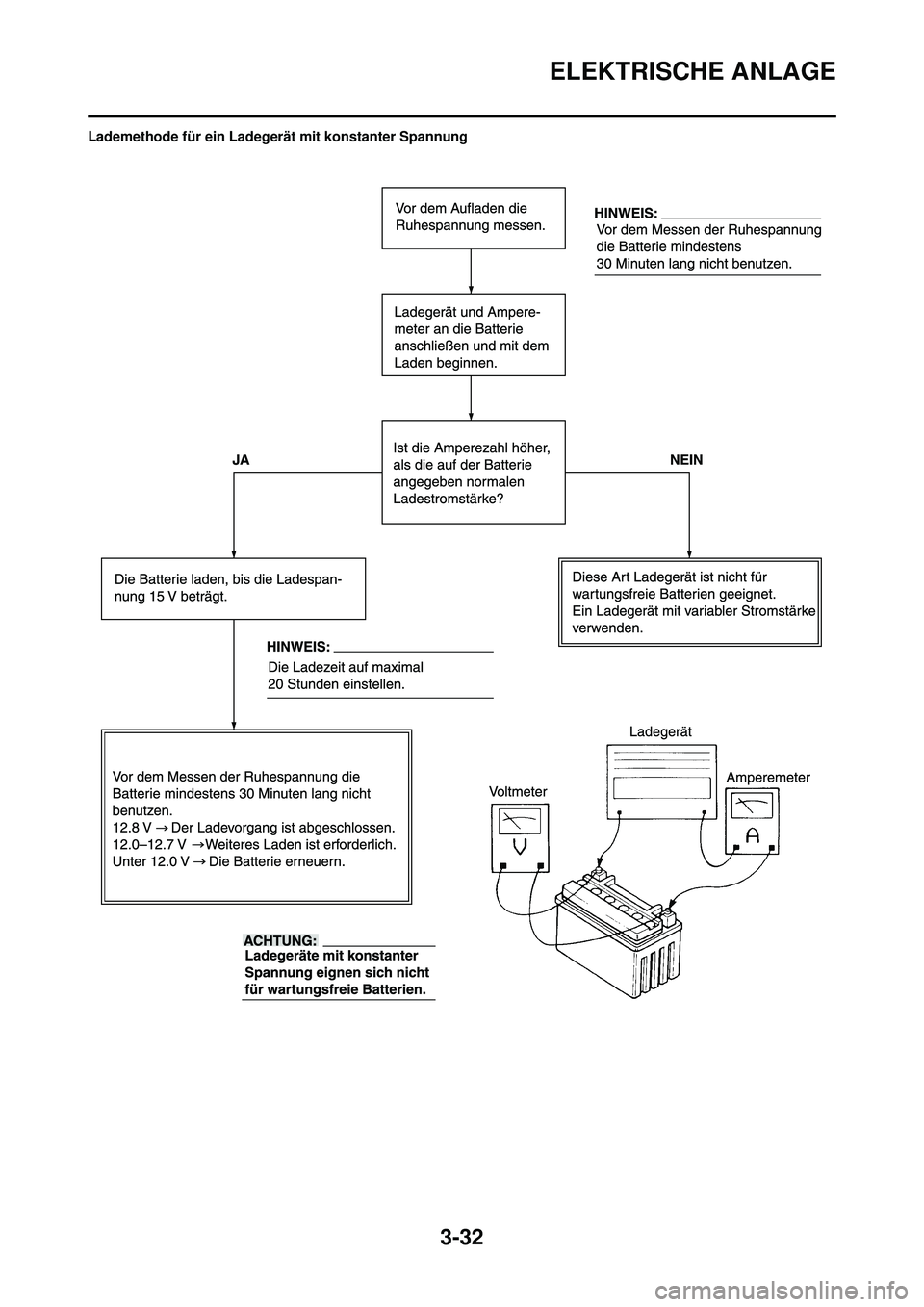

Lademethode für ein Ladegerät mit konstanter Spannung

3-33
ELEKTRISCHE ANLAGE

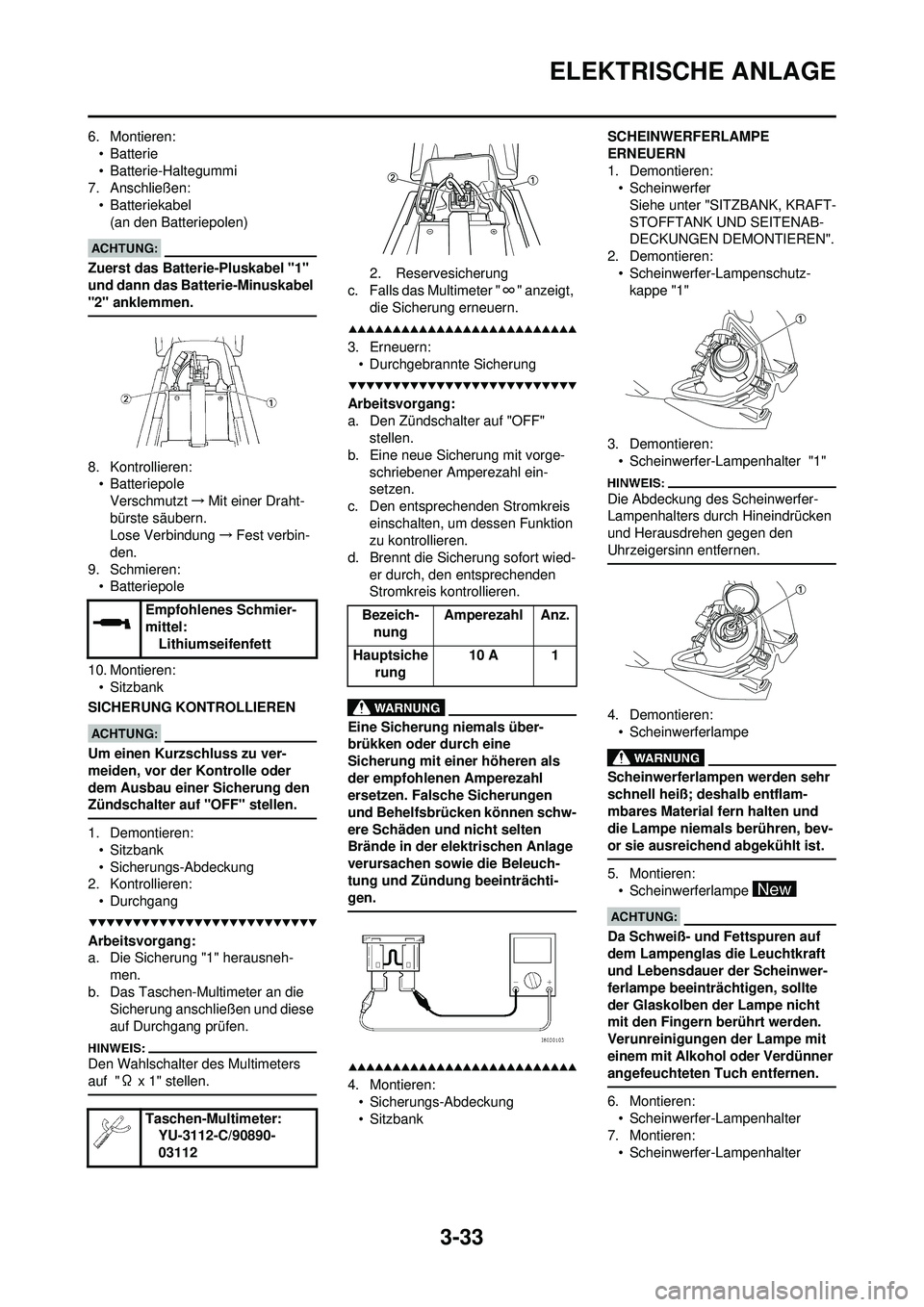

6. Montieren:•Batterie
• Batterie-Haltegummi
7. Anschließen:
• Batteriekabel(an den Batteriepolen)
Zuerst das Batterie-Pluskabel "1"
und dann das Batterie-Minuskabel
"2" anklemmen.
8. Kontrollieren:• Batteriepole
Verschmutzt →Mit einer Draht-
bürste säubern.
Lose Verbindung →Fest verbin-
den.
9. Schmieren: • Batteriepole
10. Montieren: • Sitzbank
SICHERUNG KONTROLLIEREN
Um einen Kurzschluss zu ver-
meiden, vor der Kontrolle oder
dem Ausbau einer Sicherung den
Zündschalter auf "OFF" stellen.
1. Demontieren: • Sitzbank
• Sicherungs-Abdeckung
2. Kontrollieren: • Durchgang
Arbeitsvorgang:
a. Die Sicherung "1" herausneh-
men.
b. Das Taschen-Multimeter an die Sicherung anschließen und diese
auf Durchgang prüfen.
Den Wahlschalter des Multimeters
auf " Ω x 1" stellen.
2. Reservesicherung
c. Falls das Multimeter " ∞" anzeigt,
die Sicherung erneuern.
3. Erneuern: • Durchgebrannte Sicherung
Arbeitsvorgang:
a. Den Zündschalter auf "OFF" stellen.
b. Eine neue Sicherung mit vorge- schriebener Amperezahl ein-
setzen.
c. Den entsprechenden Stromkreis einschalten, um dessen Funktion
zu kontrollieren.
d. Brennt die Sicherung sofort wied- er durch, den entsprechenden
Stromkreis kontrollieren.
Eine Sicherung niemals über-
brükken oder durch eine
Sicherung mit einer höheren als
der empfohlenen Amperezahl
ersetzen. Falsche Sicherungen
und Behelfsbrücken können schw-
ere Schäden und nicht selten
Brände in der elektrischen Anlage
verursachen sowie die Beleuch-
tung und Zündung beeinträchti-
gen.
4. Montieren:• Sicherungs-Abdeckung
• Sitzbank SCHEINWERFERLAMPE
ERNEUERN
1. Demontieren:
• Scheinwerfer
Siehe unter "SITZBANK, KRAFT-
STOFFTANK UND SEITENAB-
DECKUNGEN DEMONTIEREN".
2. Demontieren: • Scheinwerfer-Lampenschutz-kappe "1"
3. Demontieren: • Scheinwerfer-Lampenhalter "1"
Die Abdeckung des Scheinwerfer-
Lampenhalters durch Hineindrücken
und Herausdrehen gegen den
Uhrzeigersinn entfernen.
4. Demontieren:• Scheinwerferlampe
Scheinwerferlampen werden sehr
schnell heiß; deshalb entflam-
mbares Material fern halten und
die Lampe niemals berühren, bev-
or sie ausreichend abgekühlt ist.
5. Montieren:
• Scheinwerferlampe
Da Schweiß- und Fettspuren auf
dem Lampenglas die Leuchtkraft
und Lebensdauer der Scheinwer-
ferlampe beeinträchtigen, sollte
der Glaskolben der Lampe nicht
mit den Fingern berührt werden.
Verunreinigungen der Lampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
6. Montieren:• Scheinwerfer-Lampenhalter
7. Montieren: • Scheinwerfer-Lampenhalter
Empfohlenes Schmier-
mittel:
Lithiumseifenfett
Taschen-Multimeter: YU-3112-C/90890-
03112
Bezeich-
nung Amperezahl Anz.
Hauptsiche rung 10 A 1

3-34
ELEKTRISCHE ANLAGE

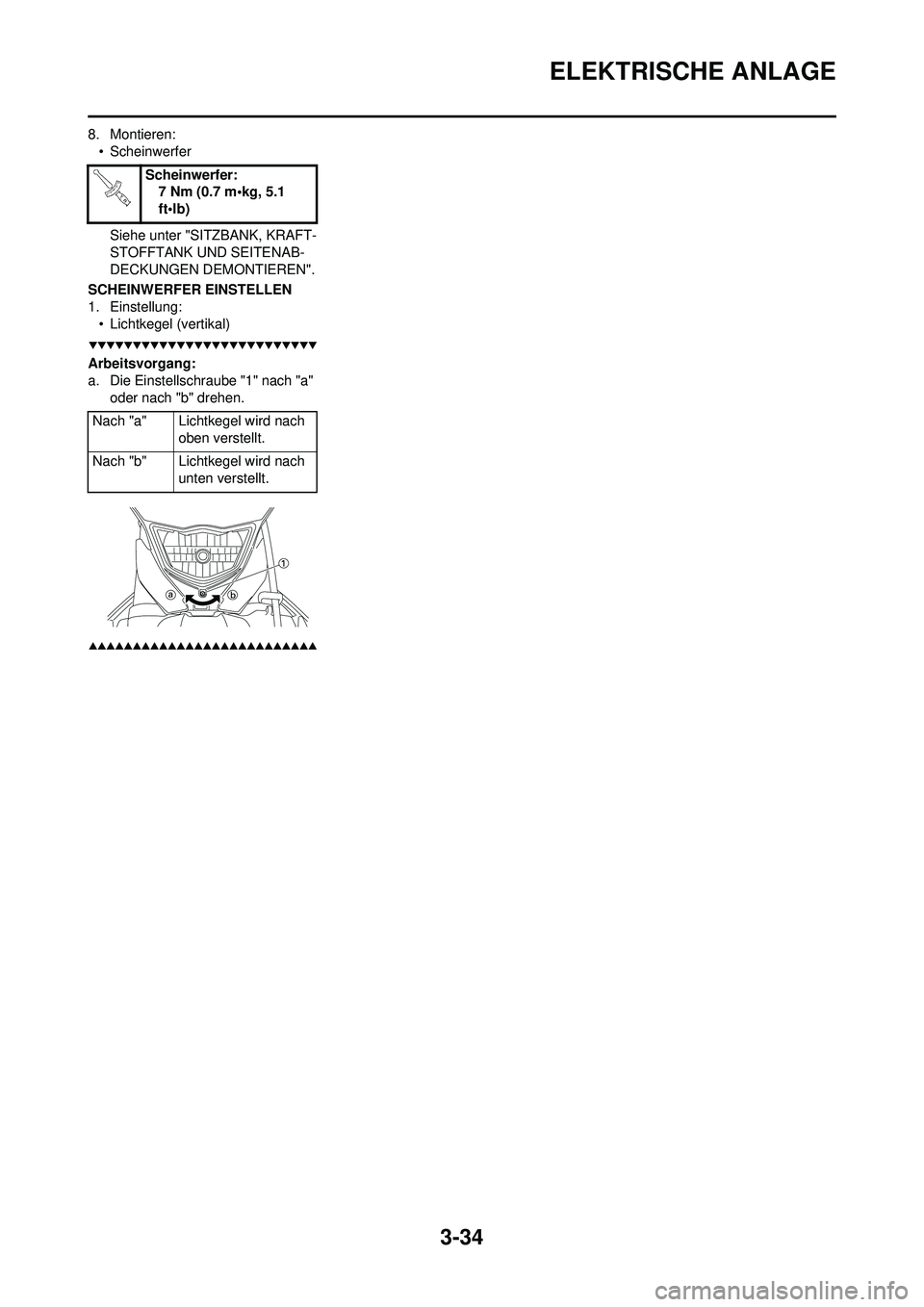

8. Montieren:• Scheinwerfer
Siehe unter "SITZBANK, KRAFT-
STOFFTANK UND SEITENAB-
DECKUNGEN DEMONTIEREN".
SCHEINWERFER EINSTELLEN
1. Einstellung: • Lichtkegel (vertikal)
Arbeitsvorgang:
a. Die Einstellschraube "1" nach "a" oder nach "b" drehen.
Scheinwerfer:7 Nm (0.7 m•kg, 5.1
ft•lb)
Nach "a" Lichtkegel wird nach oben verstellt.
Nach "b" Lichtkegel wird nach unten verstellt.

4-1
MOTOR
ABSTIMMUNG
MOTOR
VERGASEREINSTELLUNG
• Das Gemisch hangt u. a. von den atmospharischen Bedingungen ab.
Luftdruck, -temperatur und –
feuchtigkeit sind Faktoren, die bei
der Vergaser-Abstimmung mit in
Betracht gezogen werden müssen.
• Die Leistung und das Ansprechver- halten des Motors sowie der
Zustand der Kerze lassen sich am
besten im einem Testlauf prufen.
Anhand dieser Ergebnisse kann
der Vergaser optimal eingestellt
werden.
Es empfiehlt sich, die jeweiligen Um-
stände (atmosphärische Bedingun-
gen, Fahrbahnzustand, Anzahl
Runden usw.) und die entsprech-
enden Vergaser-Einstellungen
zwecks späterer Bezugnahme auf-
zuzeichnen.
• Der Vergaser ist ein Bestandteil des Kraftstoffsystems. Bei Arbe-
iten daher stets auf eine gute
Belüftung sorgen und Feuer-
quellen sowie entzündliche Stof-
fe fern halten.
• Niemals in den Vergasereinlass hineinblikken. Beim Starten des
Motors könnten Flammen rück-
schlagen. Auch bei ausgebau-
tem Vergaser könnte Benzin aus
der Beschleunigungspumpe ent-
weichen.
• Der Vergaser reagiert besonders
empfindlich auf Fremdkorper
(Staub, Sand, Wasser usw.). Bei
Arbeiten am Vergaser ein Ein-
dringen von Fremdkörpern ver-
meiden.
• Den Vergaser und seine Be-
standteile stets behutsam
handhaben. Auch die kleinsten
Kratzer, Verbiegungen oder
Schäden an Bauteilen des Ver-
gasers können dessen Funktion
bereits beeinträchtigen. Für War-
tungsarbeiten stets das entspre-
chende Werkzeug verwenden
und Bauteile niemals forcieren. • Bei abgestelltem Motor oder
wahrend des Schubbetriebs
nicht unnotig Gas geben und ne-
hmen. Anderenfalls könnte der
Vergaser überfluten, was Start-
und Betriebsprobleme verursa-
chen könnte.
• Nach der Montage des Vergasers sicherstellen, dass der Gasdreh-
griff einwandfrei funktioniert.
LUFTBEDINGUNGEN UND
VERGASEREINSTELLUNGEN
Die Luftdichte (Sauer stoff-Konzentra-
tion) bestimmt, ob das Gemisch fett
oder mager ist.
• Eine höhere Temperatur führt zu einer Ausdehnung der Luft und
damit zu einer geringeren Dichte.
• Eine höhere Luftfeuchtigkeit reduz- iert den Sauerstoffgehalt der Luft
und den Wasserdampf in der Luft.
• Ein niedrigerer atmosphärischer Druck (in großer Höhe) reduziert
die Dichte der Luft.
AUSWIRKUNG DER
EINSTELLTEILE IN BEZUG AUF
DROSSELKLAPPENÖFFNUNG A. Geschlossen
B. Völlig geöffnet
1. Leerlaufdüse
2. Drosselklappen-Ausschnitt
3. Düsennadel
4. Hauptdüse
VERGASERBAUWEISE UND
EINSTELLTEILE
Der FLATCR-Vergaser ist mit einer
Primär-Hauptdüse bestückt. Diese
Art Hauptdüse eignet sich hervor-
ragend für Rennmaschinen, da sie
(auch im Volllastbereich) einen steti-
gen Kraftstofffluss liefert. Die Einstel-
lung erfolgt über die Hauptdüse und
die Düsennadel.
1. Düsennadel
2. Leerlauf-Luftduse
3. Nadeldüse
4. Hauptdüse
5. Leerlaufdüse
HAUPTDÜSE EINSTELLEN
Im Volllastbereich lasst das Gemisch
sich durch Auswechseln der Haupt-
duse "1" einstellen.
Ist das Gemisch zu fett bzw. zu mag-
er, nimmt die Motorleistung ab, was
die Beschleunigung beeinträchtigt.
Effekt verschiedener Hauptdüsen
Luft-
tem p. Feu
chtig keit Luft-
druck
(Höhe über
Meer- es-
spiege
l) Ge-
misch Ein-
stel-
lung
Hoc h Hoc
h Nied-
rig
(Hoch) Fetter
Mag-
erer
Nied rig Nied
rig Hoch
(nied- rig) Mag-
erer FetterStandard-Hauptdüse #170
* #160
* Für EUROPA
