2008 YAMAHA WR 250F Betriebsanleitungen (in German)

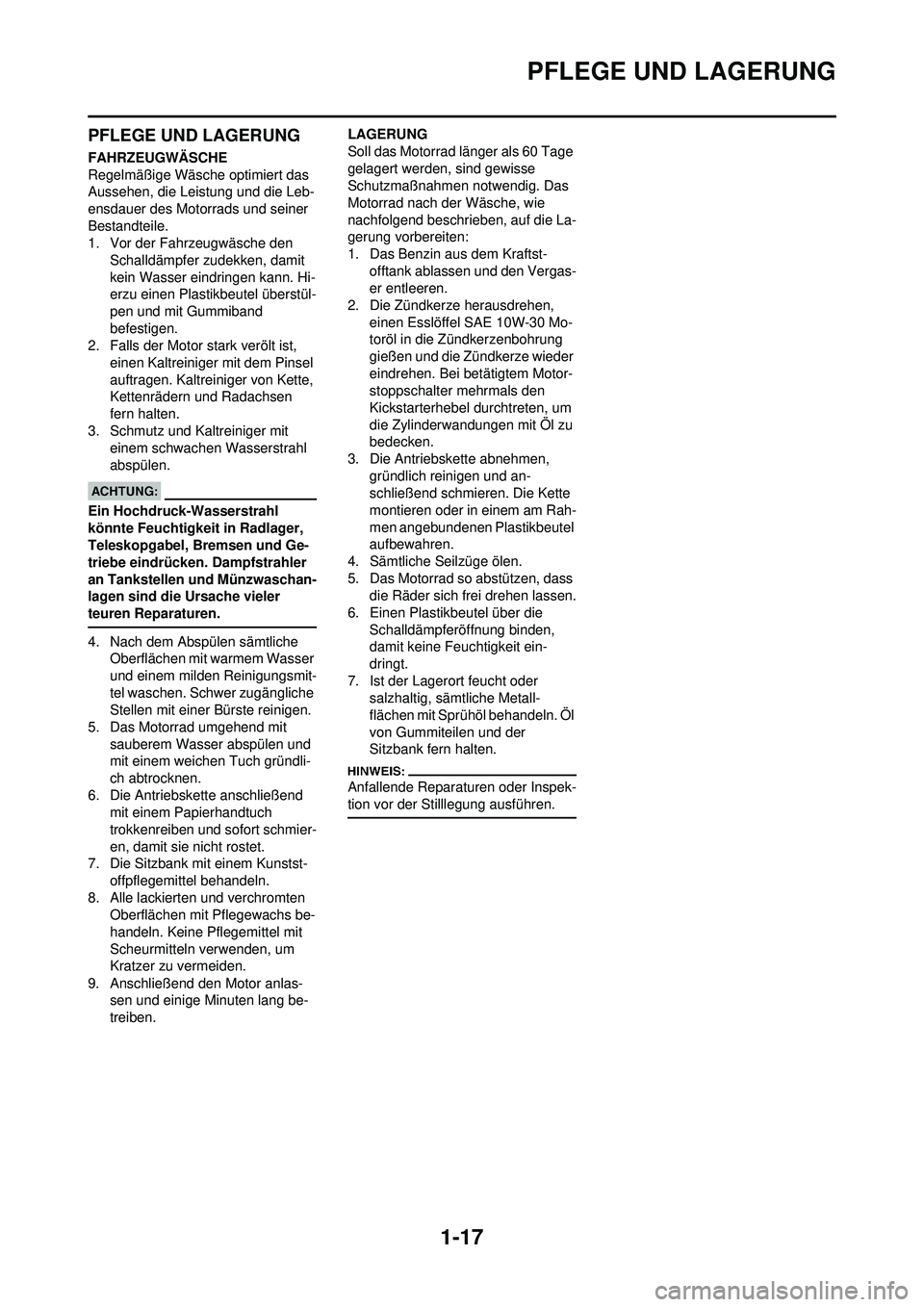

1-17
PFLEGE UND LAGERUNG
PFLEGE UND LAGERUNG
FAHRZEUGWÄSCHE
Regelmäßige Wäsche optimiert das
Aussehen, die Leistung und die Leb-
ensdauer des Motorrads und seiner
Bestandteile.
1. Vor der Fahrzeugwäsche den Schalldämpfer zudekken, damit
kein Wasser eindringen kann. Hi-
erzu einen Plastikbeutel überstül-
pen und mit Gummiband
befestigen.
2. Falls der Motor stark verölt ist, einen Kaltreiniger mit dem Pinsel
auftragen. Kaltreiniger von Kette,
Kettenrädern und Radachsen
fern halten.
3. Schmutz und Kaltreiniger mit einem schwachen Wasserstrahl
abspülen.
Ein Hochdruck-Wasserstrahl
könnte Feuchtigkeit in Radlager,
Teleskopgabel, Bremsen und Ge-
triebe eindrücken . Dampfstrahler
an Tankstellen und Münzwaschan-
lagen sind die Ursache vieler
teuren Reparaturen.
4. Nach dem Abspülen sämtliche Oberflächen mit warmem Wasser
und einem milden Reinigungsmit-
tel waschen. Schwer zugängliche
Stellen mit einer Bürste reinigen.
5. Das Motorrad umgehend mit sauberem Wasser abspülen und
mit einem weichen Tuch gründli-
ch abtrocknen.
6. Die Antriebskette anschließend mit einem Papierhandtuch
trokkenreiben und sofort schmier-
en, damit sie nicht rostet.
7. Die Sitzbank mit einem Kunstst-
offpflegemittel behandeln.
8. Alle lackierten und verchromten Oberflächen mit Pflegewachs be-
handeln. Keine Pflegemittel mit
Scheurmitteln verwenden, um
Kratzer zu vermeiden.
9. Anschließend den Motor anlas- sen und einige Minuten lang be-
treiben. LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die La-
gerung vorbereiten:
1. Das Benzin aus dem Kraftst-
offtank ablassen und den Vergas-
er entleeren.
2. Die Zündkerze herausdrehen, einen Esslöffel SAE 10W-30 Mo-
toröl in die Zündkerzenbohrung
gießen und die Zündkerze wieder
eindrehen. Bei betätigtem Motor-
stoppschalter mehrmals den
Kickstarterhebel durchtreten, um
die Zylinderwandungen mit Öl zu
bedecken.
3. Die Antriebskette abnehmen, gründlich reinigen und an-
schließend schmieren. Die Kette
montieren oder in einem am Rah-
men angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen, dass die Räder sich frei drehen lassen.
6. Einen Plastikbeutel über die Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder salzhaltig, sämtliche Metall-
flächen mit Sprühöl behandeln. Öl
von Gummiteilen und der
Sitzbank fern halten.
Anfallende Reparaturen oder Inspek-
tion vor der Stilllegung ausführen.

2-1
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung:WR250FX (USA, CDN, AUS, NZ)
WR250F (EUROPE, ZA)
Modell-Code-Nummer: 5UMH (USA)
5UMK (CDN)
5UML (EUROPE)
5UMM (AUS, NZ, ZA)
Abmessungen: USA, CDN, ZA AUS, NZ EUROPE
Gesamtlänge 2,165 mm (85.24
in) 2,180 mm (85.83
in)2,190 mm (86.22
in)
Gesamtbreite 825 mm (32.48 in)←←
Gesamthöhe 1,300 mm (51.18
in) 1,305 mm (51.38
in)←
Sitzhöhe 980 mm (38.58 in) 990 mm (38.98 in)←
Radstand 1,480 mm (58.27
in) ←
1,485 mm (58.46
in)
Bodenfreiheit 365 mm (14.37 in) 370 mm (14.57 in) 375 mm (14.76 in)
Trockengewicht: Ohne Öl und Kraftstoff 106.0 kg (233.7 lb)
Motor: Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei obenliegende
Nockenwellen (DOHC)
Zylinder Ein Zylinder, nach vorn geneigt
Hubraum 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Bohrung × Hub 77.0 × 53.6 mm (3.03 × 2.11 in)
Verdichtungsverhältnis 12.5 : 1
Startsystem Kick- und E-Starter
Schmiersystem: Trockensumpf
Ölsorte und -viskosität: Motoröl (Für USA und CDN)
Yamalube 4, SAE10W30 oder SAE20W40
Yamalube 4-R, SAE10W50
API Service, Sorte SG oder höher/
JASO MA
(Nicht USA und CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 oder SAE20W50
API Service, Sorte SG oder höher/
JASO MA

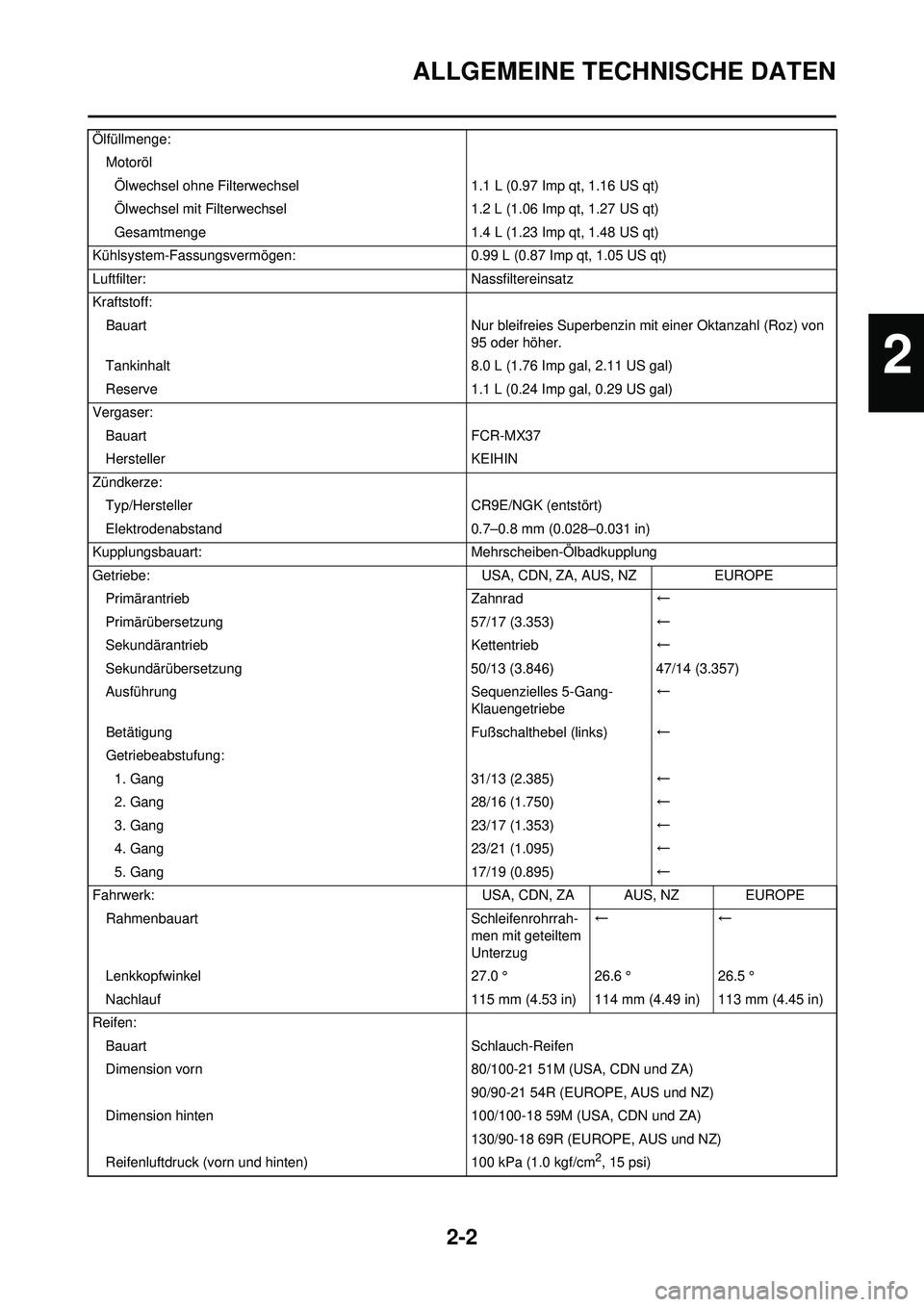

2-2
ALLGEMEINE TECHNISCHE DATEN
Ölfüllmenge:MotorölÖlwechsel ohne Filterwechsel 1.1 L (0.97 Imp qt, 1.16 US qt)
Ölwechsel mit Filterwechsel 1.2 L (1.06 Imp qt, 1.27 US qt)
Gesamtmenge 1.4 L (1.23 Imp qt, 1.48 US qt)
Kühlsystem-Fassungsvermögen: 0.99 L (0.87 Imp qt, 1.05 US qt)
Luftfilter: Nassfiltereinsatz
Kraftstoff: Bauart Nur bleifreies Superbenzin mit einer Oktanzahl (Roz) von
95 oder höher.
Tankinhalt 8.0 L (1.76 Imp gal, 2.11 US gal)
Reserve 1.1 L (0.24 Imp gal, 0.29 US gal)
Vergaser: Bauart FCR-MX37
Hersteller KEIHIN
Zündkerze: Typ/Hersteller CR9E/NGK (entstört)
Elektrodenabstand 0.7–0.8 mm (0.028–0.031 in)
Kupplungsbauart: Mehrscheiben-Ölbadkupplung
Getriebe: USA, CDN, ZA, AUS, NZEUROPE
Primärantrieb Zahnrad←
Primärübersetzung 57/17 (3.353)←
Sekundärantrieb Kettentrieb←
Sekundärübersetzung 50/13 (3.846)47/14 (3.357)
Ausführung Sequenzielles 5-Gang-
Klauengetriebe ←
Betätigung Fußschalthebel (links)←
Getriebeabstufung: 1. Gang 31/13 (2.385)←
2. Gang 28/16 (1.750)←
3. Gang 23/17 (1.353)←
4. Gang 23/21 (1.095)←
5. Gang 17/19 (0.895)←
Fahrwerk: USA, CDN, ZA AUS, NZ EUROPE
Rahmenbauart Schleifenrohrrah-
men mit geteiltem
Unterzug ←←
Lenkkopfwinkel 27.0 °26.6 °26.5 °
Nachlauf 115 mm (4.53 in) 114 mm (4.49 in) 113 mm (4.45 in)
Reifen: Bauart Schlauch-Reifen
Dimension vorn 80/100-21 51M (USA, CDN und ZA)
90/90-21 54R (EUROPE, AUS und NZ)
Dimension hinten 100/100-18 59M (USA, CDN und ZA)
130/90-18 69R (EUROPE, AUS und NZ)
Reifenluftdruck (vorn und hinten) 100 kPa (1.0 kgf/cm
2, 15 psi)
2

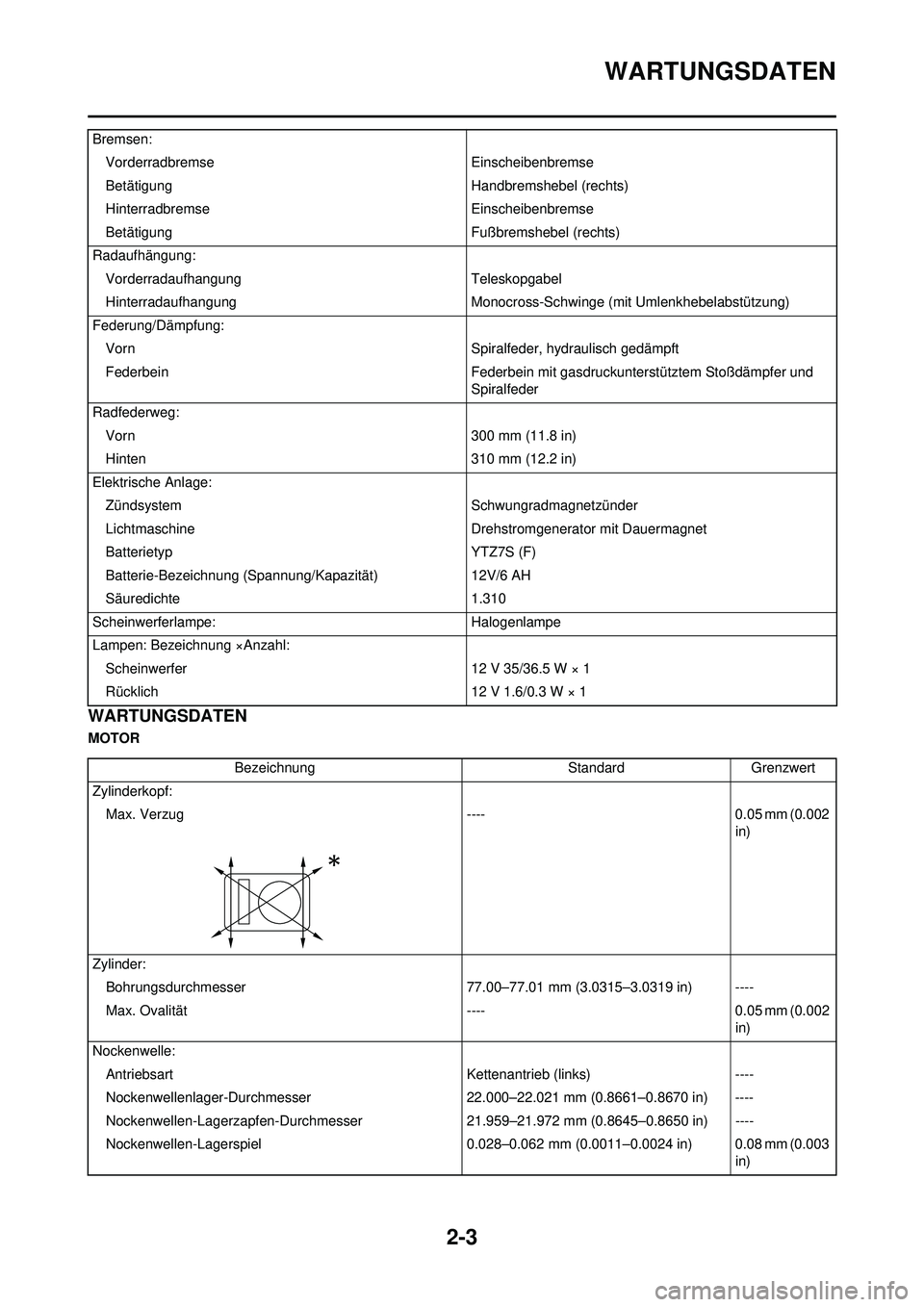

2-3
WARTUNGSDATEN
WARTUNGSDATEN
MOTORBremsen:
Vorderradbremse Einscheibenbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung: Vorderradaufhangung Teleskopgabel
Hinterradaufhangung Monocross-Schwinge (mit Umlenkhebelabstützung)
Federung/Dämpfung: Vorn Spiralfeder, hydraulisch gedämpft
Federbein Federbein mit gasdruckunterstütztem Stoßdämpfer und
Spiralfeder
Radfederweg: Vorn 300 mm (11.8 in)
Hinten 310 mm (12.2 in)
Elektrische Anlage: Zündsystem Schwungradmagnetzünder
Lichtmaschine Drehstromgenerator mit Dauermagnet
Batterietyp YTZ7S (F)
Batterie-Bezeichnung (Span nung/Kapazität) 12V/6 AH
Säuredichte 1.310
Scheinwerferlampe: Halogenlampe
Lampen: Bezeichnung ×Anzahl: Scheinwerfer 12 V 35/36.5 W × 1
Rücklich 12 V 1.6/0.3 W × 1
BezeichnungStandardGrenzwert
Zylinderkopf: Max. Verzug ----0.05 mm (0.002
in)
Zylinder: Bohrungsdurchmesser 77.00–77.01 mm (3.0315–3.0319 in) ----
Max. Ovalität ----0.05 mm (0.002
in)
Nockenwelle: Antriebsart Kettenantrieb (links)----
Nockenwellenlager-Durchmesser 22.000–22.021 mm (0.8661–0.8670 in) ----
Nockenwellen-Lagerzapfen-Durchmesser 21.959–21.972 mm (0.8645–0.8650 in) ----
Nockenwellen-Lagerspiel 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)

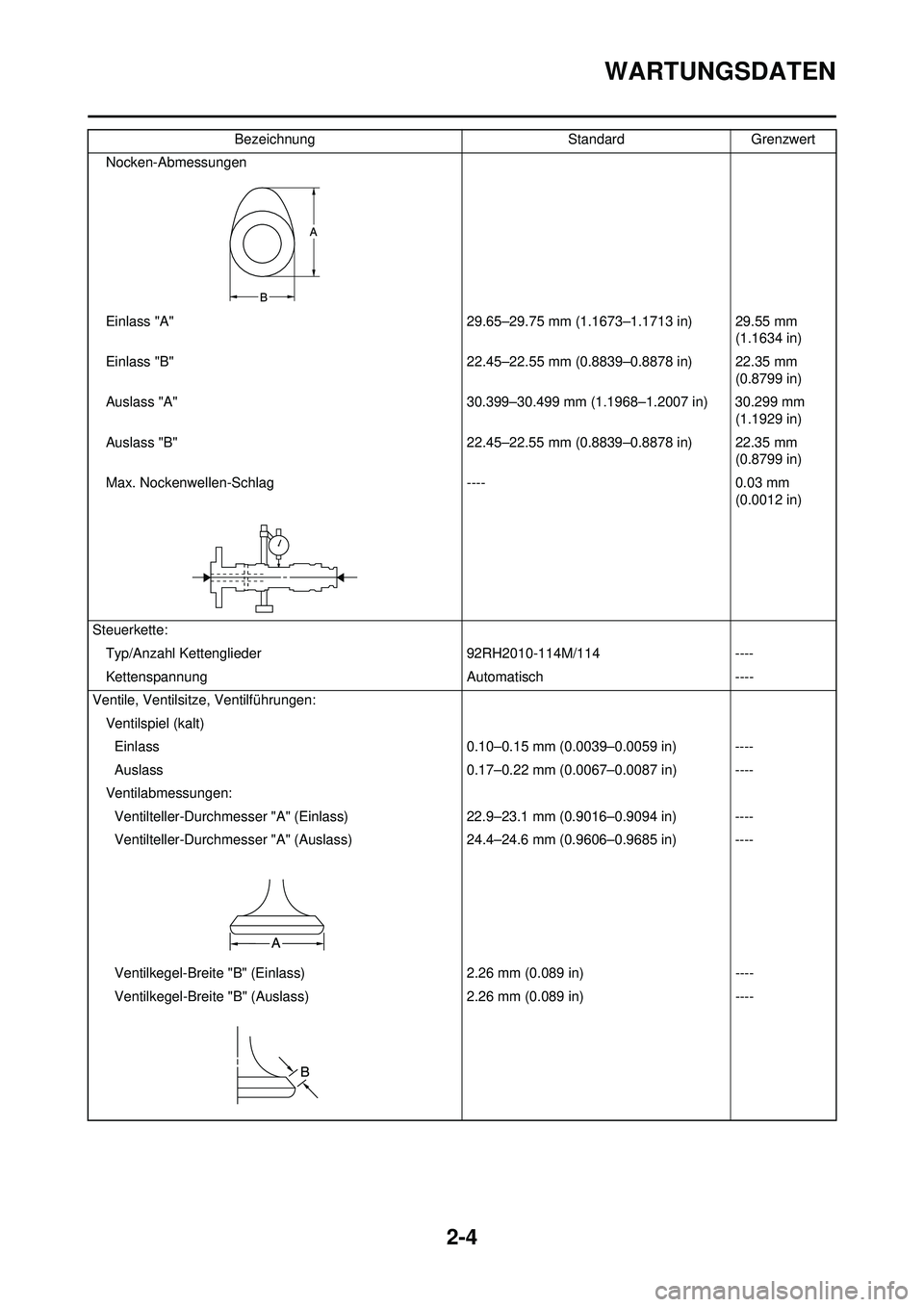

2-4
WARTUNGSDATEN
Nocken-Abmessungen
Einlass "A" 29.65–29.75 mm (1.1673–1.1713 in) 29.55 mm (1.1634 in)
Einlass "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm (0.8799 in)
Auslass "A" 30.399–30.499 mm (1.1968–1.2007 in) 30.299 mm (1.1929 in)
Auslass "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm (0.8799 in)
Max. Nockenwellen-Schlag ---- 0.03 mm (0.0012 in)
Steuerkette: Typ/Anzahl Kettenglieder 92RH2010-114M/114----
Kettenspannung Automatisch----
Ventile, Ventilsitz e, Ventilführungen:
Ventilspiel (kalt) Einlass 0.10–0.15 mm (0.0039–0.0059 in) ----
Auslass 0.17–0.22 mm (0.0067–0.0087 in) ----
Ventilabmessungen: Ventilteller-Durchmesser "A" (Einlass) 22.9–23.1 mm (0.9016–0.9094 in) ----
Ventilteller-Durchmesser "A" (Auslass) 24.4–24.6 mm (0.9606–0.9685 in) ----
Ventilkegel-Breite "B" (Ein lass) 2.26 mm (0.089 in) ----
Ventilkegel-Breite "B" (Auslass) 2.26 mm (0.089 in)----
Bezeichnung
StandardGrenzwert

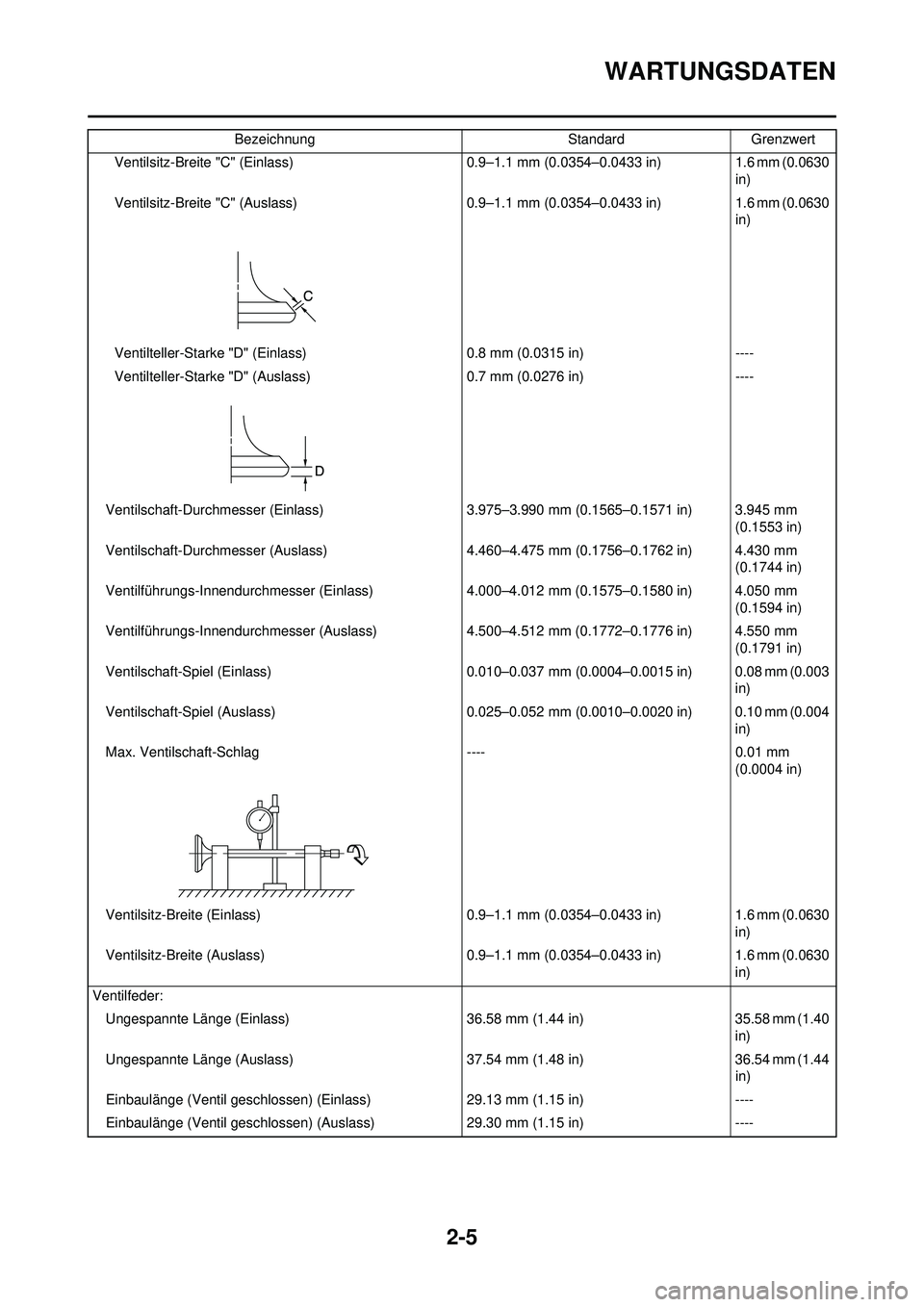

2-5
WARTUNGSDATEN
Ventilsitz-Breite "C" (Einlass)0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilsitz-Breite "C" (Auslass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilteller-Starke "D" (Ein lass) 0.8 mm (0.0315 in) ----
Ventilteller-Starke "D" (Auslass) 0.7 mm (0.0276 in)----
Ventilschaft-Durchmesser (Einlass) 3.975–3.990 mm (0.1565–0.1571 in) 3.945 mm
(0.1553 in)
Ventilschaft-Durchmesser (Auslass) 4.460–4.475 mm (0.1756–0.1762 in) 4.430 mm
(0.1744 in)
Ventilführungs-Innendurchmesser (Einlass) 4.000–4.012 mm (0.1575–0.1580 in) 4.050 mm
(0.1594 in)
Ventilführungs-Innendurchmesser (Auslass) 4.500–4.512 mm (0.1772–0.1776 in) 4.550 mm
(0.1791 in)
Ventilschaft-Spiel (Einlass) 0.010–0.037 mm (0.0004–0.0015 in) 0.08 mm (0.003
in)
Ventilschaft-Spiel (Auslass) 0.025–0.052 mm (0.0010–0.0020 in) 0.10 mm (0.004
in)
Max. Ventilschaft-Schlag ----0.01 mm
(0.0004 in)
Ventilsitz-Breite (Einlass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilsitz-Breite (Auslass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilfeder: Ungespannte Länge (Einlass) 36.58 mm (1.44 in)35.58 mm (1.40
in)
Ungespannte Länge (Auslass) 37.54 mm (1.48 in)36.54 mm (1.44
in)
Einbaulänge (Ventil geschlossen) (Einlass) 29.13 mm (1.15 in)----
Einbaulänge (Ventil geschlossen) (Auslass) 29.30 mm (1.15 in)----
Bezeichnung
StandardGrenzwert

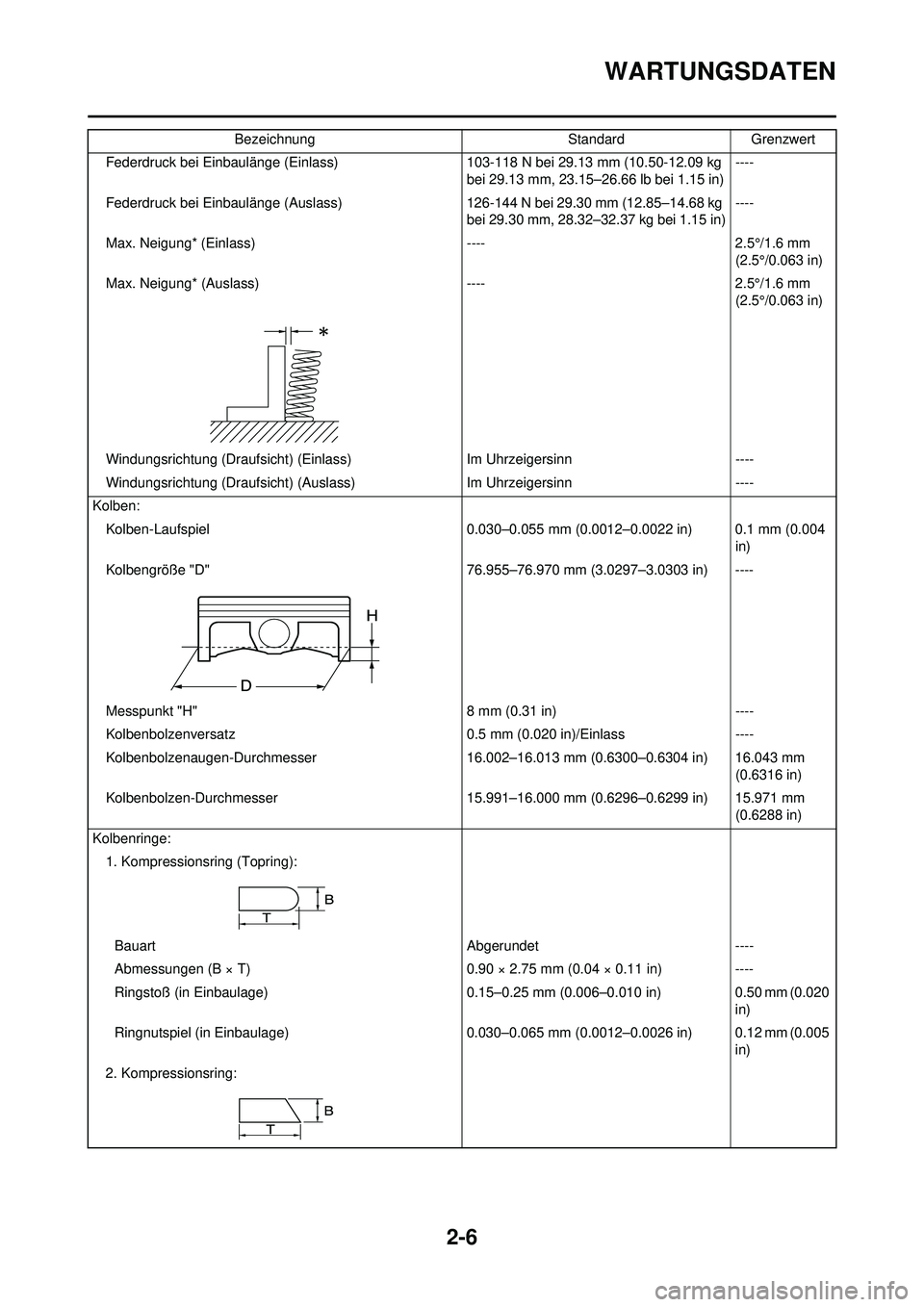

2-6
WARTUNGSDATEN
Federdruck bei Einbaulänge (Einlass)103-118 N bei 29.13 mm (10.50-12.09 kg
bei 29.13 mm, 23.15–26.66 lb bei 1.15 in) ----
Federdruck bei Einbaulänge (Auslass) 126-144 N bei 29.30 mm (12.85–14.68 kg
bei 29.30 mm, 28.32–32.37 kg bei 1.15 in) ----
Max. Neigung* (Ein lass) ---- 2.5°/1.6 mm
(2.5°/0.063 in)
Max. Neigung* (Auslass) ----2.5°/1.6 mm
(2.5°/0.063 in)
Windungsrichtung (Draufsicht) (Einlass) Im Uhrzeigersinn----
Windungsrichtung (Draufsicht) (Auslass) Im Uhrzeigersinn----
Kolben: Kolben-Laufspiel 0.030–0.055 mm (0.0012–0.0022 in) 0.1 mm (0.004
in)
Kolbengröße "D" 76.955–76.970 mm (3.0297–3.0303 in) ----
Messpunkt "H" 8 mm (0.31 in)----
Kolbenbolzenversatz 0.5 mm (0.020 in)/Einlass----
Kolbenbolzenaugen-Durchmesser 16.002–16.013 mm (0.6300–0.6304 in) 16.043 mm
(0.6316 in)
Kolbenbolzen-Durchmesser 15.991–16.000 mm (0.6296–0.6299 in) 15.971 mm
(0.6288 in)
Kolbenringe: 1. Kompressionsring (Topring):
Bauart Abgerundet----
Abmessungen (B × T) 0.90 × 2.75 mm (0.04 × 0.11 in)----
Ringstoß (in Einbaulage) 0.15–0.25 mm (0.006–0.010 in)0.50 mm (0.020
in)
Ringnutspiel (in Einbaulage) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
2. Kompressionsring: Bezeichnung
StandardGrenzwert

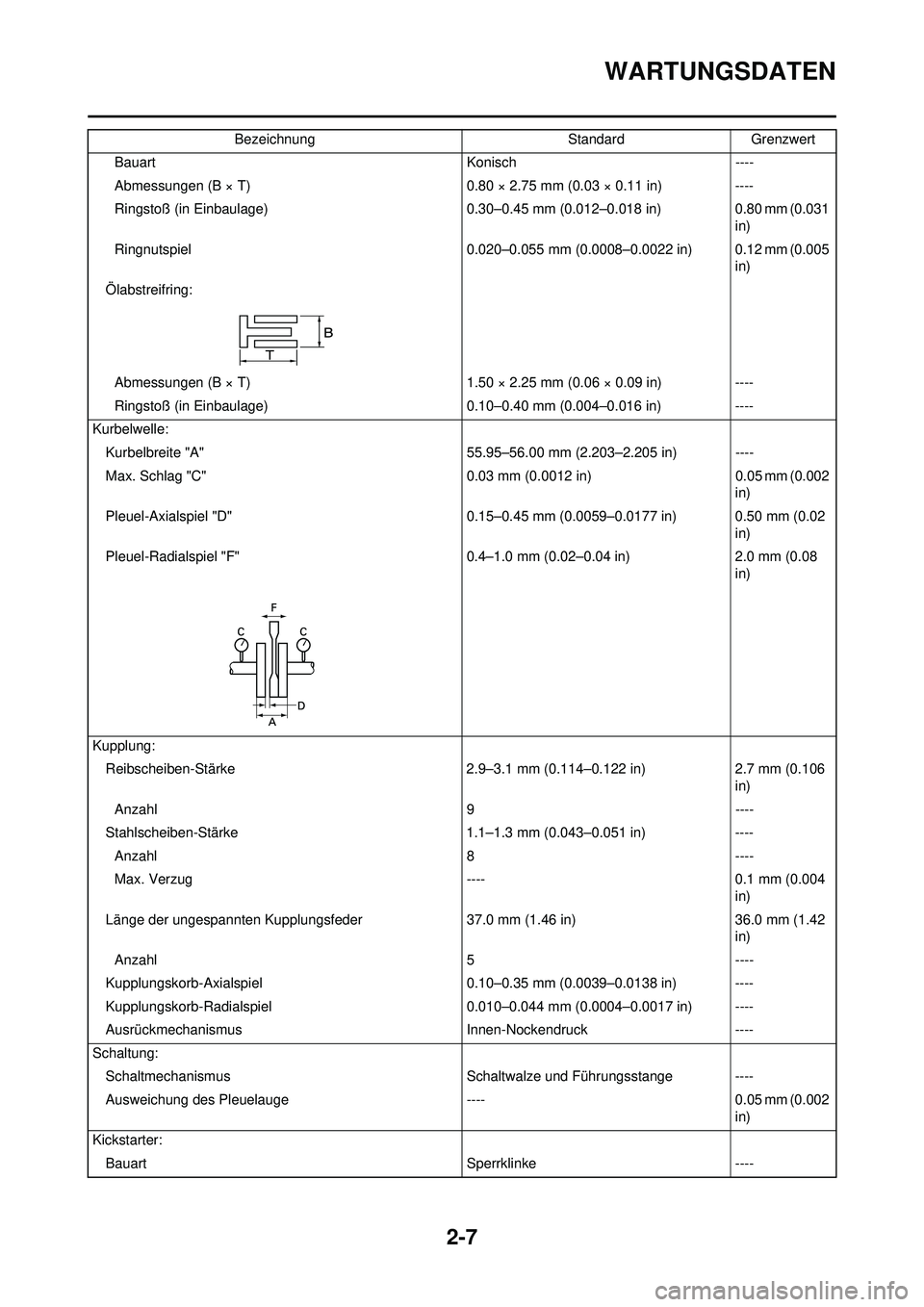

2-7
WARTUNGSDATEN
BauartKonisch----
Abmessungen (B × T) 0.80 × 2.75 mm (0.03 × 0.11 in)----
Ringstoß (in Einbaulage) 0.30–0.45 mm (0.012–0.018 in)0.80 mm (0.031
in)
Ringnutspiel 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Ölabstreifring:
Abmessungen (B × T) 1.50 × 2.25 mm (0.06 × 0.09 in)----
Ringstoß (in Einbaulage) 0.10–0.40 mm (0.004–0.016 in)----
Kurbelwelle: Kurbelbreite "A" 55.95–56.00 mm (2.203–2.205 in) ----
Max. Schlag "C" 0.03 mm (0.0012 in) 0.05 mm (0.002
in)
Pleuel-Axialspiel "D" 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Pleuel-Radialspiel "F" 0.4–1.0 mm (0.02–0.04 in)2.0 mm (0.08
in)
Kupplung: Reibscheiben-Stärke 2.9–3.1 mm (0.114–0.122 in)2.7 mm (0.106
in)
Anzahl 9----
Stahlscheiben-Stärke 1.1–1.3 mm (0.043–0.051 in)----
Anzahl 8----
Max. Verzug ----0.1 mm (0.004
in)
Länge der ungespannten Kupplungsfeder 37.0 mm (1.46 in)36.0 mm (1.42
in)
Anzahl 5----
Kupplungskorb-Axialspiel 0.10–0.35 mm (0.0039–0.0138 in) ----
Kupplungskorb-Radialspiel 0.010–0.044 mm (0.0004–0.0017 in) ----
Ausrückmechanismus Innen-Nockendruck----
Schaltung: Schaltmechanismus Schaltwalze und Führungsstange ----
Ausweichung des Pleuelauge ----0.05 mm (0.002
in)
Kickstarter: Bauart Sperrklinke----
Bezeichnung
StandardGrenzwert
