2008 YAMAHA WR 250F Betriebsanleitungen (in German)

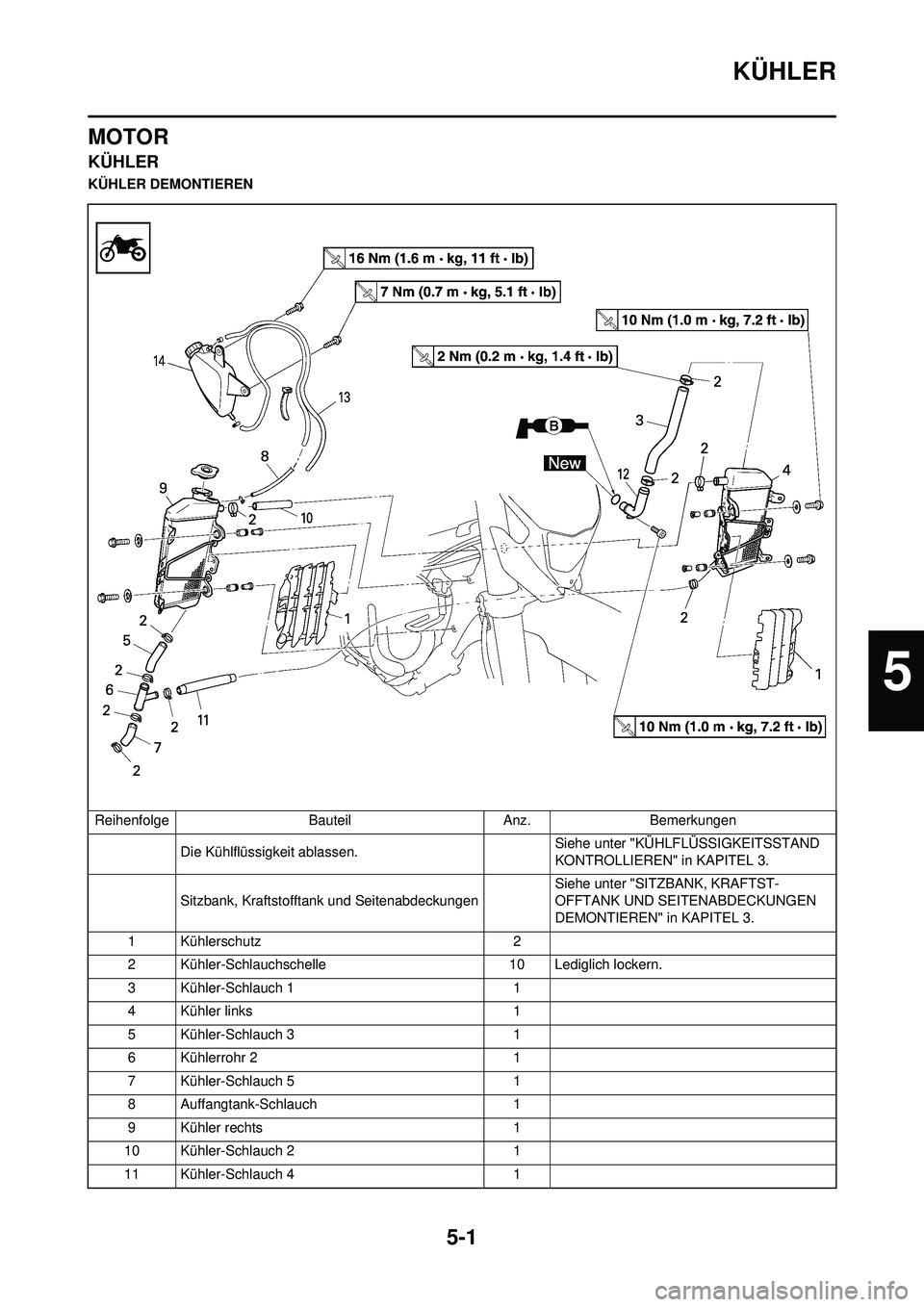

5-1
KÜHLER
MOTOR
KÜHLER
KÜHLER DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLF
LÜSSIGKEITSSTAND
KONTROLLIEREN" in KAPITEL 3.
Sitzbank, Kraftstofftank und Seitenabdeckungen Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
1 Kühlerschutz 2
2 Kühler-Schlauchschelle 10 Lediglich lockern.
3 Kühler-Schlauch 1 1
4 Kühler links 1
5 Kühler-Schlauch 3 1
6 Kühlerrohr 2 1
7 Kühler-Schlauch 5 1
8 Auffangtank-Schlauch 1
9 Kühler rechts 1
10 Kühler-Schlauch 2 1
11 Kühler-Schlauch 4 1
5

5-2
KÜHLER
12 Kühlerrohr 11
13 Auffangtank-Belüftungsschlauch 1
14 Auffangtank 1
Reihenfolge
BauteilAnz.Bemerkungen

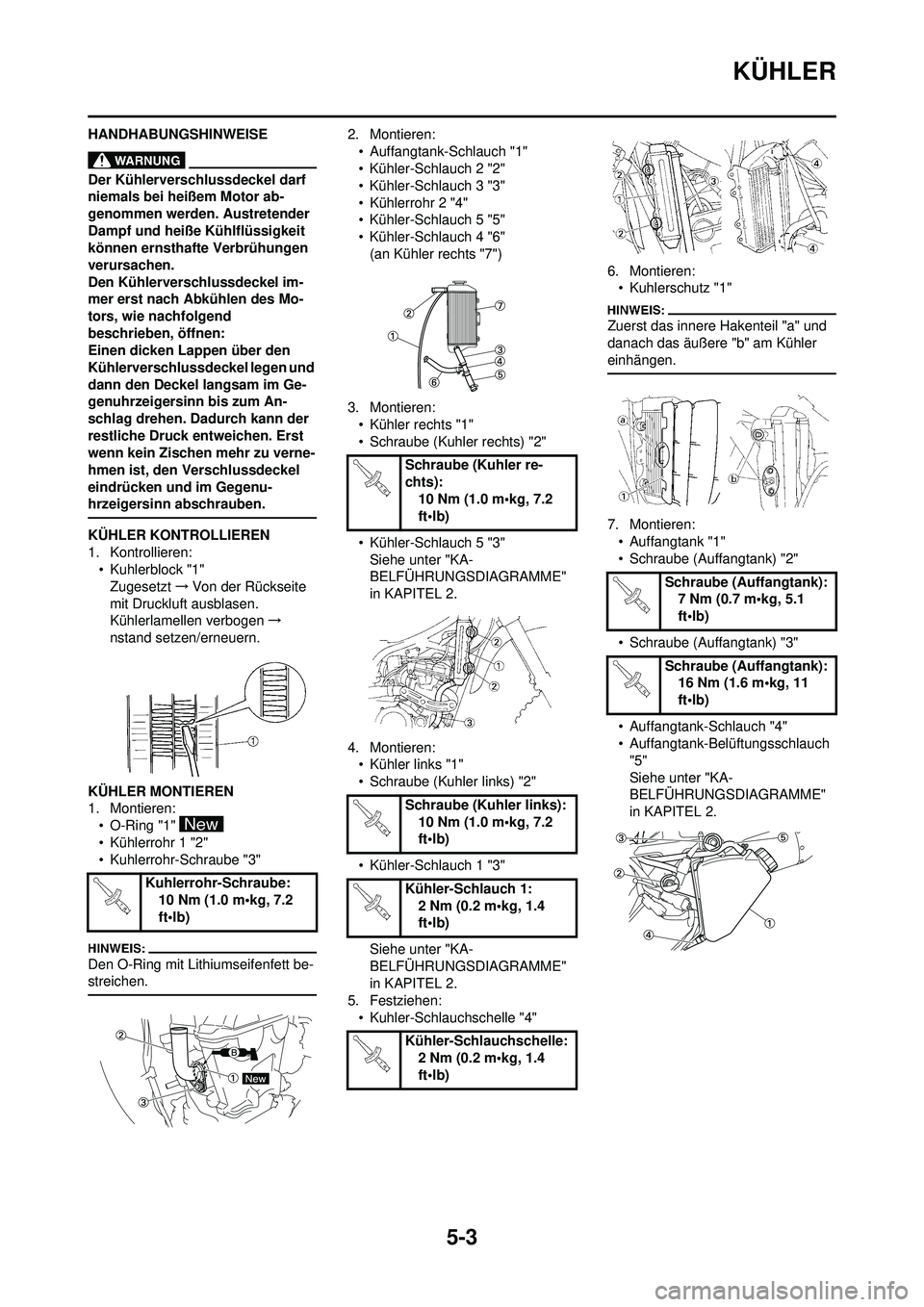

5-3
KÜHLER
HANDHABUNGSHINWEISE
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlussdeckel im-
mer erst nach Abkühlen des Mo-
tors, wie nachfolgend
beschrieben, öffnen:
Einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Gegenu-
hrzeigersinn abschrauben.
KÜHLER KONTROLLIEREN
1. Kontrollieren: • Kuhlerblock "1"
Zugesetzt →Von der Rückseite
mit Druckluft ausblasen.
Kühlerlamellen verbogen →
nstand setzen/erneuern.
KÜHLER MONTIEREN
1. Montieren: • O-Ring "1"
• Kühlerrohr 1 "2"
• Kuhlerrohr-Schraube "3"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Auffangtank-Schlauch "1"
• Kühler-Schlauch 2 "2"
• Kühler-Schlauch 3 "3"
• Kühlerrohr 2 "4"
• Kühler-Schlauch 5 "5"
• Kühler-Schlauch 4 "6"(an Kühler rechts "7")
3. Montieren: • Kühler rechts "1"
• Schraube (Kuhler rechts) "2"
• Kühler-Schlauch 5 "3"Siehe unter "KA-
BELFÜHRUNGSDIAGRAMME"
in KAPITEL 2.
4. Montieren: • Kühler links "1"
• Schraube (Kuhler links) "2"
• Kühler-Schlauch 1 "3"
Siehe unter "KA-
BELFÜHRUNGSDIAGRAMME"
in KAPITEL 2.
5. Festziehen: • Kuhler-Schlauchschelle "4" 6. Montieren:
• Kuhlerschutz "1"
Zuerst das innere Hakenteil "a" und
danach das äußere "b" am Kühler
einhängen.
7. Montieren:
• Auffangtank "1"
• Schraube (Auffangtank) "2"
• Schraube (Auffangtank) "3"
• Auffangtank-Schlauch "4"
• Auffangtank-Belüftungsschlauch "5"
Siehe unter "KA-
BELFÜHRUNGSDIAGRAMME"
in KAPITEL 2.
Kuhlerrohr-Schraube: 10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Kuhler re-
chts):10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Kuhler links): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 1: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauchschelle: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Schraube (Auffangtank): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Schraube (Auffangtank): 16 Nm (1.6 m•kg, 11
ft•lb)

5-4
VERGASER
VERGASER
VERGASER DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
Federbein Siehe unter "FEDERBEIN" in KAPITEL 6.
1Klemme 2
2 Drosselklappensensor-Steckverbinder 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Schlauchschelle (Verga sereinlass- Anschluss) 1 Die Schraube (Vergasereinlass-Anschluss)
lockern.
6 Klemme (Vergaserverbindung) 1 Die Schrauben(Vergaserverbindung) lösen.
7 Warmstartkolben 1
8 Vergaser 1
9 Vergaserverbindung 1
4 Nm (0.4 m kg, 2.9 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
11 Nm (1.1 m kg, 8.0 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)

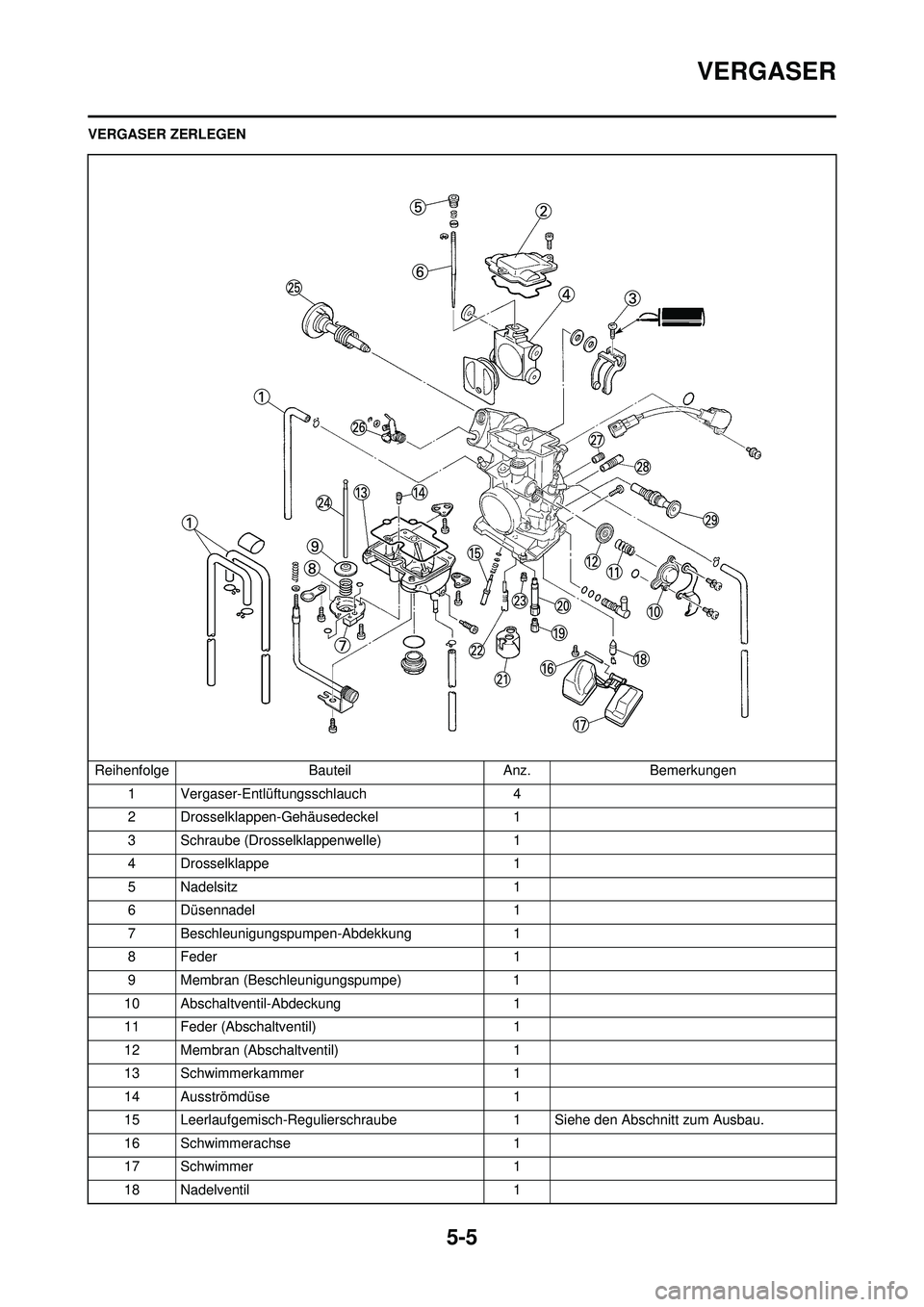

5-5
VERGASER
VERGASER ZERLEGENReihenfolge BauteilAnz.Bemerkungen
1 Vergaser-Entlüftungsschlauch 4
2 Drosselklappen-Gehäusedeckel 1
3 Schraube (Drosselklappenwelle) 1
4 Drosselklappe 1
5 Nadelsitz 1
6 Düsennadel 1
7 Beschleunigungspumpen-Abdekkung 1
8 Feder 1
9 Membran (Beschleunigungspumpe) 1
10 Abschaltventil-Abdeckung 1
11 Feder (Abschaltventil) 1
12 Membran (Abschaltventil) 1
13 Schwimmerkammer 1
14 Ausströmdüse 1
15 Leerlaufgemisch-Regulierschraube 1 Siehe den Abschnitt zum Ausbau.
16 Schwimmerachse 1
17 Schwimmer 1
18 Nadelventil 1

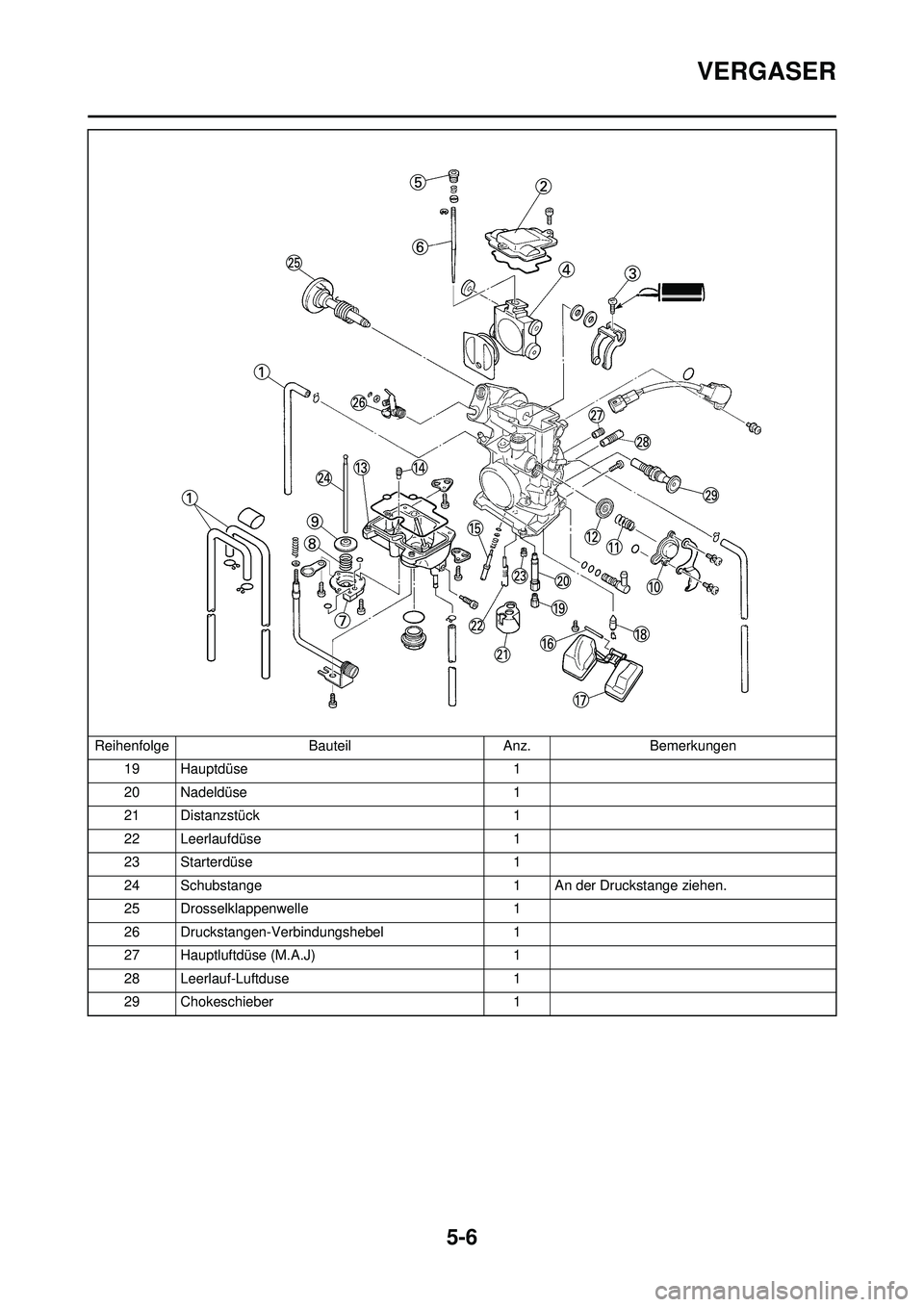

5-6
VERGASER
19 Hauptdüse1
20 Nadeldüse 1
21 Distanzstück 1
22 Leerlaufdüse 1
23 Starterdüse 1
24 Schubstange 1 An der Druckstange ziehen.
25 Drosselklappenwelle 1
26 Druckstangen-Verbindungshebel 1
27 Hauptluftdüse (M.A.J) 1
28 Leerlauf-Luftduse 1
29 Chokeschieber 1
Reihenfolge
BauteilAnz.Bemerkungen

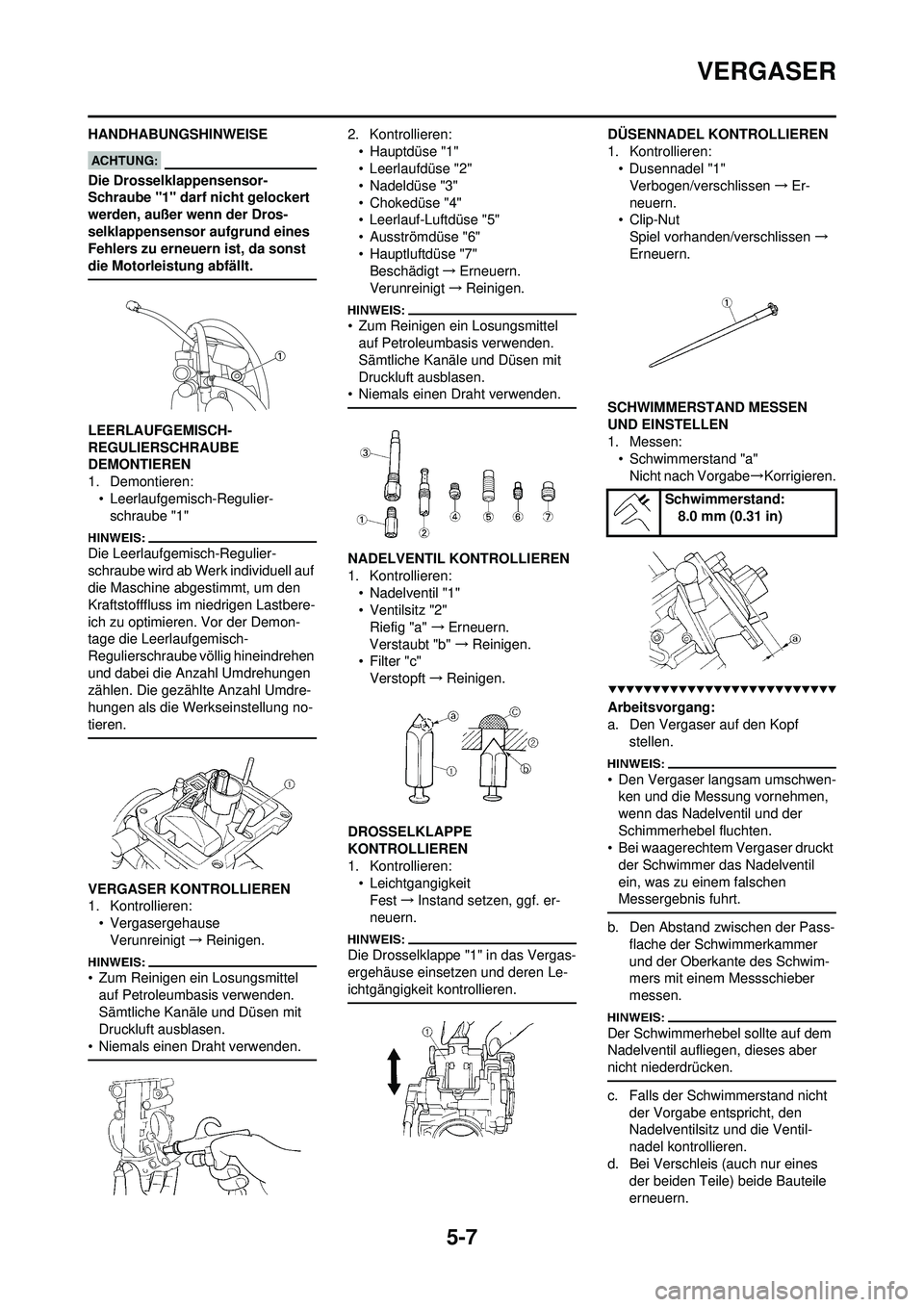

5-7
VERGASER
HANDHABUNGSHINWEISE
Die Drosselklappensensor-
Schraube "1" darf nicht gelockert
werden, außer wenn der Dros-
selklappensensor aufgrund eines
Fehlers zu erneuern ist, da sonst
die Motorleistung abfällt.
LEERLAUFGEMISCH-
REGULIERSCHRAUBE
DEMONTIEREN
1. Demontieren:• Leerlaufgemisch-Regulier-schraube "1"
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell auf
die Maschine abgestimmt, um den
Kraftstofffluss im niedrigen Lastbere-
ich zu optimieren. Vor der Demon-
tage die Leerlaufgemisch-
Regulierschraube völlig hineindrehen
und dabei die Anzahl Umdrehungen
zählen. Die gezählte Anzahl Umdre-
hungen als die Werkseinstellung no-
tieren.
VERGASER KONTROLLIEREN
1. Kontrollieren:• Vergasergehause
Verunreinigt →Reinigen.
• Zum Reinigen ein Losungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
• Niemals einen Draht verwenden.
2. Kontrollieren:
• Hauptdüse "1"
• Leerlaufdüse "2"
• Nadeldüse "3"
• Chokedüse "4"
• Leerlauf-Luftdüse "5"
• Ausströmdüse "6"
• Hauptluftdüse "7"Beschädigt →Erneuern.
Verunreinigt →Reinigen.
• Zum Reinigen ein Losungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
• Niemals einen Draht verwenden.
NADELVENTIL KONTROLLIEREN
1. Kontrollieren:
• Nadelventil "1"
• Ventilsitz "2"Riefig "a" →Erneuern.
Verstaubt "b" → Reinigen.
• Filter "c" Verstopft →Reinigen.
DROSSELKLAPPE
KONTROLLIEREN
1. Kontrollieren: • Leichtgangigkeit
Fest →Instand setzen, ggf. er-
neuern.
Die Drosselklappe "1" in das Vergas-
ergehäuse einsetzen und deren Le-
ichtgängigkeit kontrollieren.
DÜSENNADEL KONTROLLIEREN
1. Kontrollieren: • Dusennadel "1"Verbogen/verschlissen →Er-
neuern.
• Clip-Nut Spiel vorhanden/verschlissen →
Erneuern.
SCHWIMMERSTAND MESSEN
UND EINSTELLEN
1. Messen: • Schwimmerstand "a"Nicht nach Vorgabe →Korrigieren.
Arbeitsvorgang:
a. Den Vergaser auf den Kopf
stellen.
• Den Vergaser langsam umschwen-ken und die Messung vornehmen,
wenn das Nadelventil und der
Schimmerhebel fluchten.
• Bei waagerechtem Vergaser druckt der Schwimmer das Nadelventil
ein, was zu einem falschen
Messergebnis fuhrt.
b. Den Abstand zwischen der Pass- flache der Schwimmerkammer
und der Oberkante des Schwim-
mers mit einem Messschieber
messen.
Der Schwimmerhebel sollte auf dem
Nadelventil aufliegen, dieses aber
nicht niederdrücken.
c. Falls der Schwimmerstand nicht
der Vorgabe entspricht, den
Nadelventilsitz und die Ventil-
nadel kontrollieren.
d. Bei Verschleis (auch nur eines der beiden Teile) beide Bauteile
erneuern.
Schwimmerstand:8.0 mm (0.31 in)

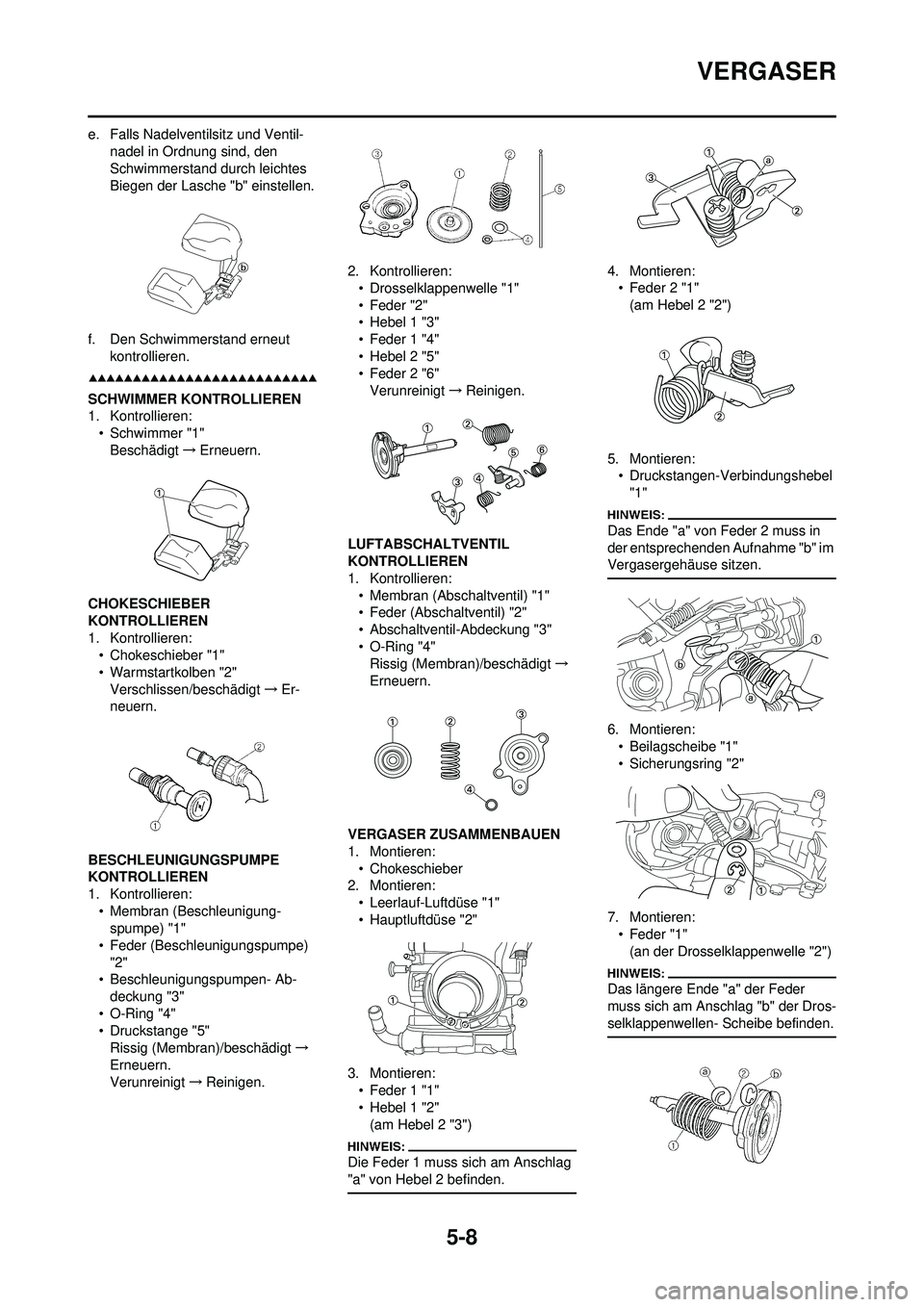

5-8
VERGASER
e. Falls Nadelventilsitz und Ventil-nadel in Ordnung sind, den
Schwimmerstand durch leichtes
Biegen der Lasche "b" einstellen.
f. Den Schwimmerstand erneut kontrollieren.
SCHWIMMER KONTROLLIEREN
1. Kontrollieren:• Schwimmer "1"
Beschädigt →Erneuern.
CHOKESCHIEBER
KONTROLLIEREN
1. Kontrollieren: • Chokeschieber "1"
• Warmstartkolben "2"
Verschlissen/beschädigt →Er-
neuern.
BESCHLEUNIGUNGSPUMPE
KONTROLLIEREN
1. Kontrollieren: • Membran (Beschleunigung-spumpe) "1"
• Feder (Beschleunigungspumpe) "2"
• Beschleunigungspumpen- Ab-
deckung "3"
• O-Ring "4"
• Druckstange "5" Rissig (Membran)/beschädigt →
Erneuern.
Verunreinigt →Reinigen. 2. Kontrollieren:
• Drosselklappenwelle "1"
• Feder "2"
• Hebel 1 "3"
• Feder 1 "4"
• Hebel 2 "5"
• Feder 2 "6"Verunreinigt →Reinigen.
LUFTABSCHALTVENTIL
KONTROLLIEREN
1. Kontrollieren: • Membran (Abschaltventil) "1"
• Feder (Abschaltventil) "2"
• Abschaltventil-Abdeckung "3"
• O-Ring "4"Rissig (Membran)/beschädigt →
Erneuern.
VERGASER ZUSAMMENBAUEN
1. Montieren: • Chokeschieber
2. Montieren:
• Leerlauf-Luftdüse "1"
• Hauptluftdüse "2"
3. Montieren: • Feder 1 "1"
• Hebel 1 "2"(am Hebel 2 "3")
Die Feder 1 muss sich am Anschlag
"a" von Hebel 2 befinden.
4. Montieren:• Feder 2 "1"
(am Hebel 2 "2")
5. Montieren: • Druckstangen-Verbindungshebel "1"
Das Ende "a" von Feder 2 muss in
der entsprechenden Aufnahme "b" im
Vergasergehäuse sitzen.
6. Montieren:
• Beilagscheibe "1"
• Sicherungsring "2"
7. Montieren: • Feder "1"(an der Drosselklappenwelle "2")
Das längere Ende "a" der Feder
muss sich am Anschlag "b" der Dros-
selklappenwellen- Scheibe befinden.
