2008 YAMAHA WR 250F Betriebsanleitungen (in German)

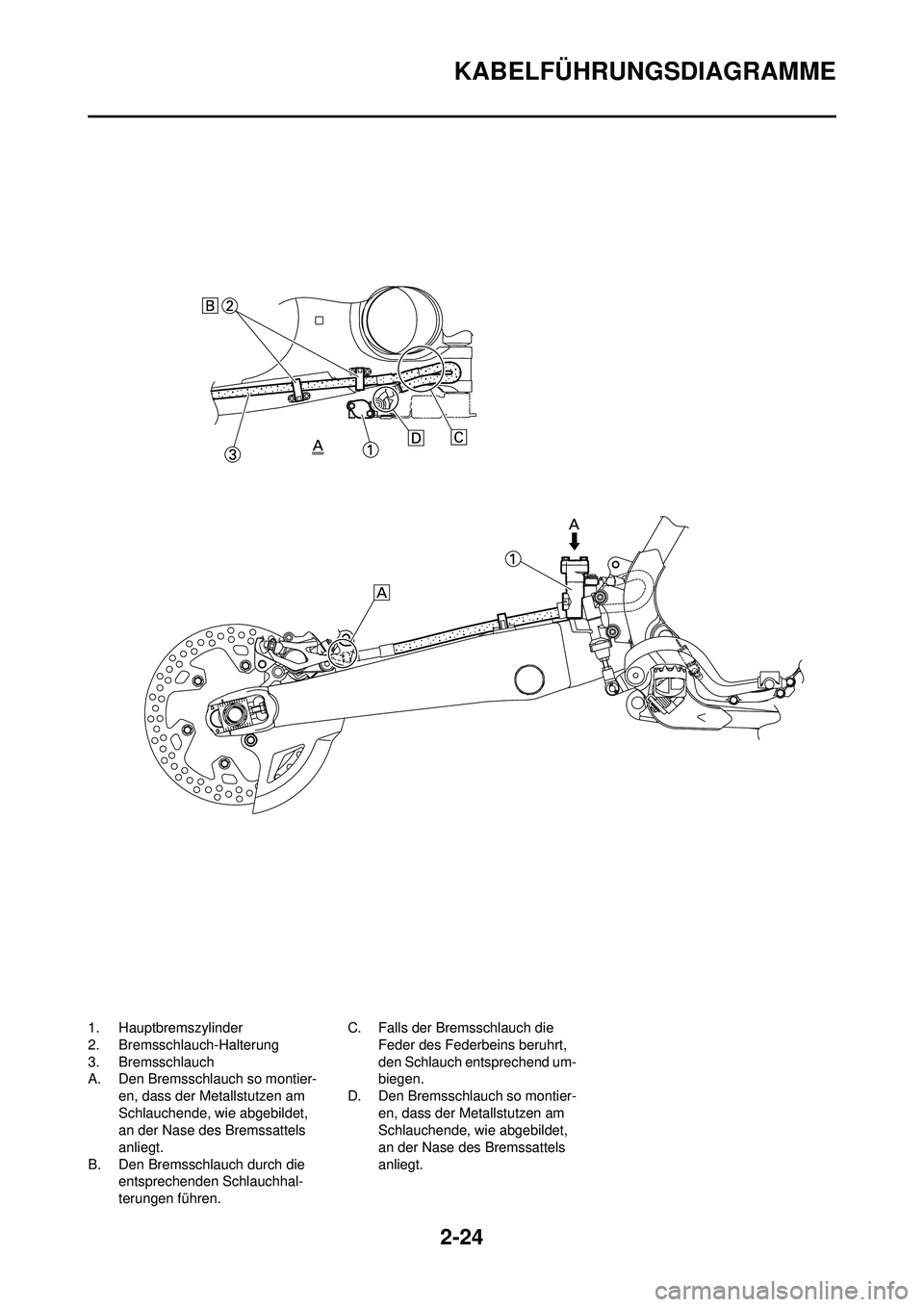

2-24
KABELFÜHRUNGSDIAGRAMME
1. Hauptbremszylinder
2. Bremsschlauch-Halterung
3. Bremsschlauch
A. Den Bremsschlauch so montier-en, dass der Metallstutzen am
Schlauchende, wie abgebildet,
an der Nase des Bremssattels
anliegt.
B. Den Bremsschlauch durch die entsprechenden Schlauchhal-
terungen führen. C. Falls der Bremsschlauch die
Feder des Federbeins beruhrt,
den Schlauch entsprechend um-
biegen.
D. Den Bremsschlauch so montier-
en, dass der Metallstutzen am
Schlauchende, wie abgebildet,
an der Nase des Bremssattels
anliegt.

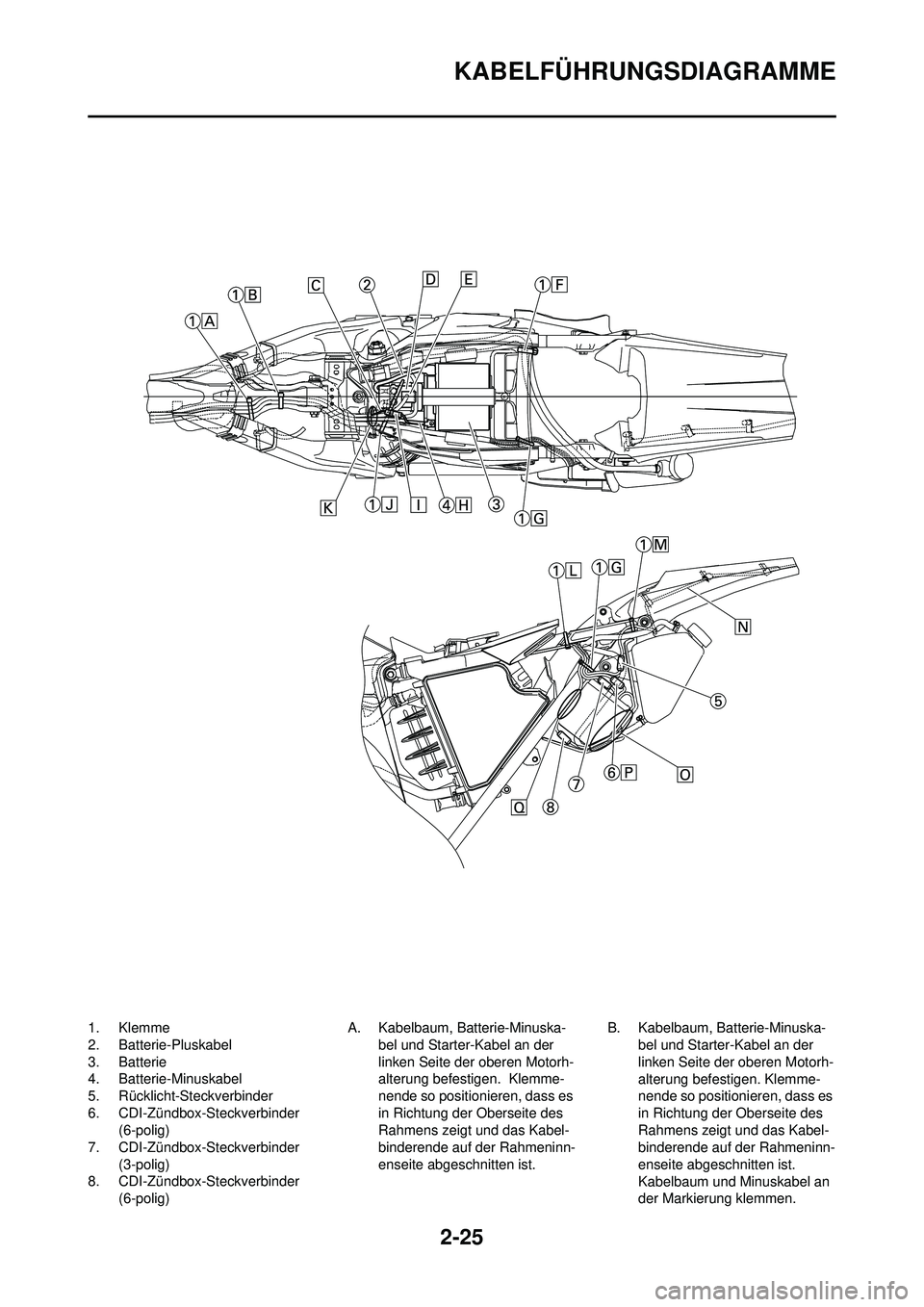

2-25
KABELFÜHRUNGSDIAGRAMME
1. Klemme
2. Batterie-Pluskabel
3. Batterie
4. Batterie-Minuskabel
5. Rücklicht-Steckverbinder
6. CDI-Zündbox-Steckverbinder (6-polig)
7. CDI-Zündbox-Steckverbinder
(3-polig)
8. CDI-Zündbox-Steckverbinder (6-polig) A. Kabelbaum, Batterie-Minuska-
bel und Starter-Kabel an der
linken Seite der oberen Motorh-
alterung befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende auf der Rahmeninn-
enseite abgeschnitten ist. B. Kabelbaum, Batterie-Minuska-
bel und Starter-Kabel an der
linken Seite der oberen Motorh-
alterung befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende auf der Rahmeninn-
enseite abgeschnitten ist.
Kabelbaum und Minuskabel an
der Markierung klemmen.

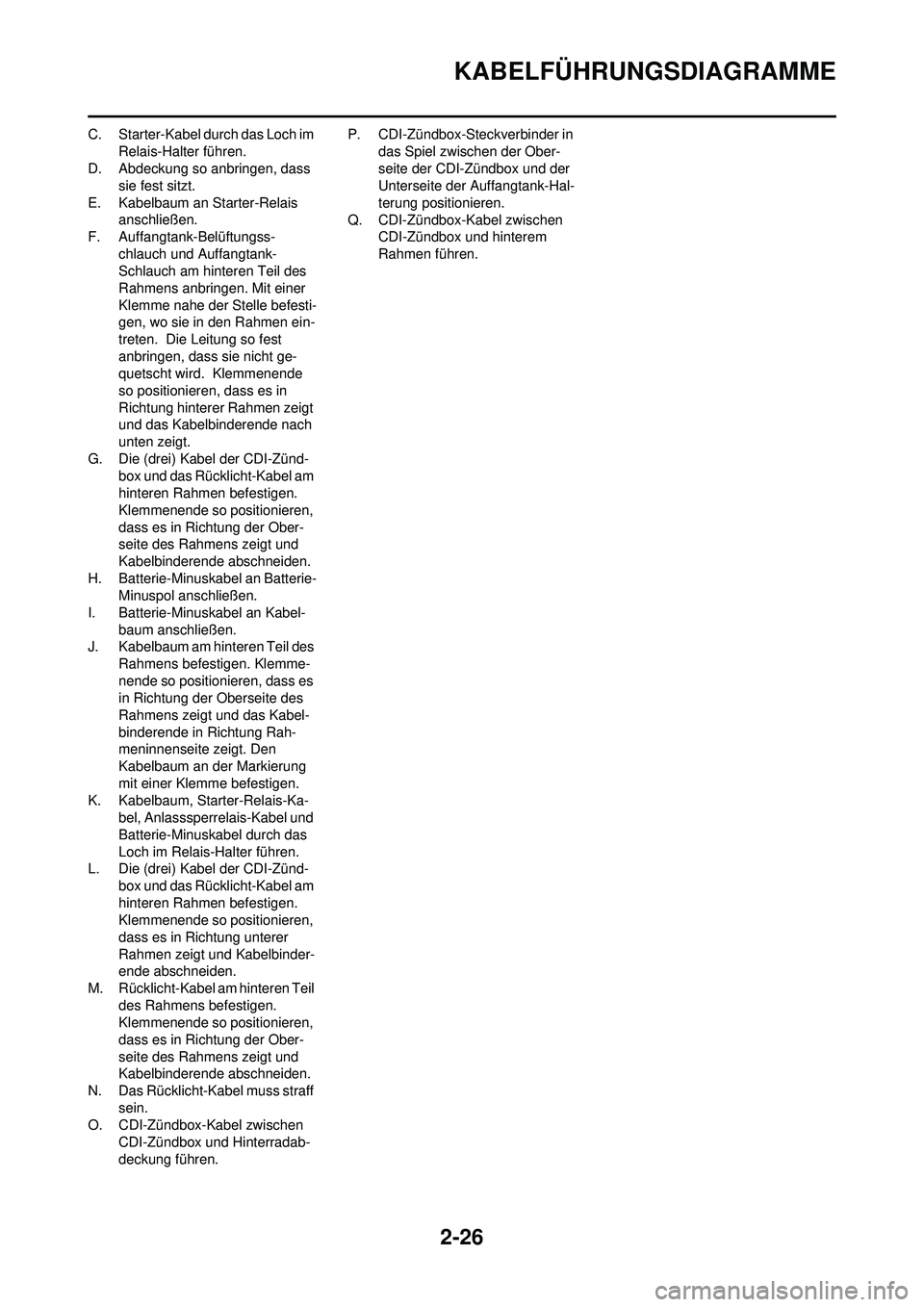

2-26
KABELFÜHRUNGSDIAGRAMME
C. Starter-Kabel durch das Loch im Relais-Halter führen.
D. Abdeckung so anbringen, dass sie fest sitzt.
E. Kabelbaum an Starter-Relais anschließen.
F. Auffangtank-Belüftungss-
chlauch und Auffangtank-
Schlauch am hinteren Teil des
Rahmens anbringen. Mit einer
Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen ein-
treten. Die Leitung so fest
anbringen, dass sie nicht ge-
quetscht wird. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
G. Die (drei) Kabel der CDI-Zünd- box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
H. Batterie-Minuskabel an Batterie- Minuspol anschließen.
I. Batterie-Minuskabel an Kabel- baum anschließen.
J. Kabelbaum am hinteren Teil des
Rahmens befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende in Richtung Rah-
meninnenseite zeigt. Den
Kabelbaum an der Markierung
mit einer Klemme befestigen.
K. Kabelbaum, Starter-Relais-Ka- bel, Anlasssperrelais-Kabel und
Batterie-Minuskabel durch das
Loch im Relais-Halter führen.
L. Die (drei) Kabel der CDI-Zünd- box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
M. Rücklicht-Kabel am hinteren Teil
des Rahmens befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
N. Das Rücklicht-Kabel muss straff
sein.
O. CDI-Zündbox-Kabel zwischen CDI-Zündbox und Hinterradab-
deckung führen. P. CDI-Zündbox-Steckverbinder in
das Spiel zwischen der Ober-
seite der CDI-Zündbox und der
Unterseite der Auffangtank-Hal-
terung positionieren.
Q. CDI-Zündbox-Kabel zwischen CDI-Zündbox und hinterem
Rahmen führen.

2-27
KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Klemme
3. Bremsschlauch
4. Kupplungszug
5. Schlauchführung
6. Zündschloss-Steckverbinder
7. Kabelbaum
8. Scheinwerfer-Steckverbinder
9. Warmstartzug
10. Multifunktionsanzeigen-Halter-ung 11. Zündschalter
12. Obere Gabelbrücke
13. Kupplungsschalter-Steck-
verbinder
14. Motorstoppschalter-Steck-
verbinder
15. Multifunktionsanzeigen-Steck- verbinder
16. Starterschalter-Steckverbinder
17. Geschwindigkeitssensor-Steck- verbinder 18. Geschwindigkeitssensor-Kabel
A. Das Starter-Kabel mit Kunstst-
offbindern am Lenker befesti-
gen.
B. Die Motorstoppschalter- und
Kupplungsschalte r-Kabel mit
Kunststoffbindern am Lenker
befestigen.
C. Den Bremsschlauch durch die Schlauchführungen leiten.

2-28
KABELFÜHRUNGSDIAGRAMME
D. Den Steckverbinder in die Multi-funktionsanzeigen-Halterung
einsetzen.
E. Die Gas-, Kupplungs- und
Warmstartzüge zwischen der
oberen Gabelbrücke und der
Multifunktionsanzeigen-Halter-
ung verlegen.
F. Die Multifunktionsanzeigen-Ka- bel an der Halterung befestigen.
Kabelbinderende abschneiden.
G. Den Steckverbinder in die Öff- nung in der Multifunktionsan-
zeigen-Halterung einsetzen.
H. Den Kabelbaum-Clip von innen in die entsprechende Öffnung in
der Multifunktionsanzeigen-Hal-
terung einsetzen.
I. Kabelbaum an der Multifunktion-
sanzeigen-Halterung befesti-
gen. Kabelbinderende
abschneiden.
J. Zündschloss-Kabel (kabel- baumseitig) an der Multifunk-
tionsanzeigen-Halterung
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Das Geschwindigkeitssensor- Kabel durch die Führung an der
Außenseite des Gabelrohrs ver-
legen.

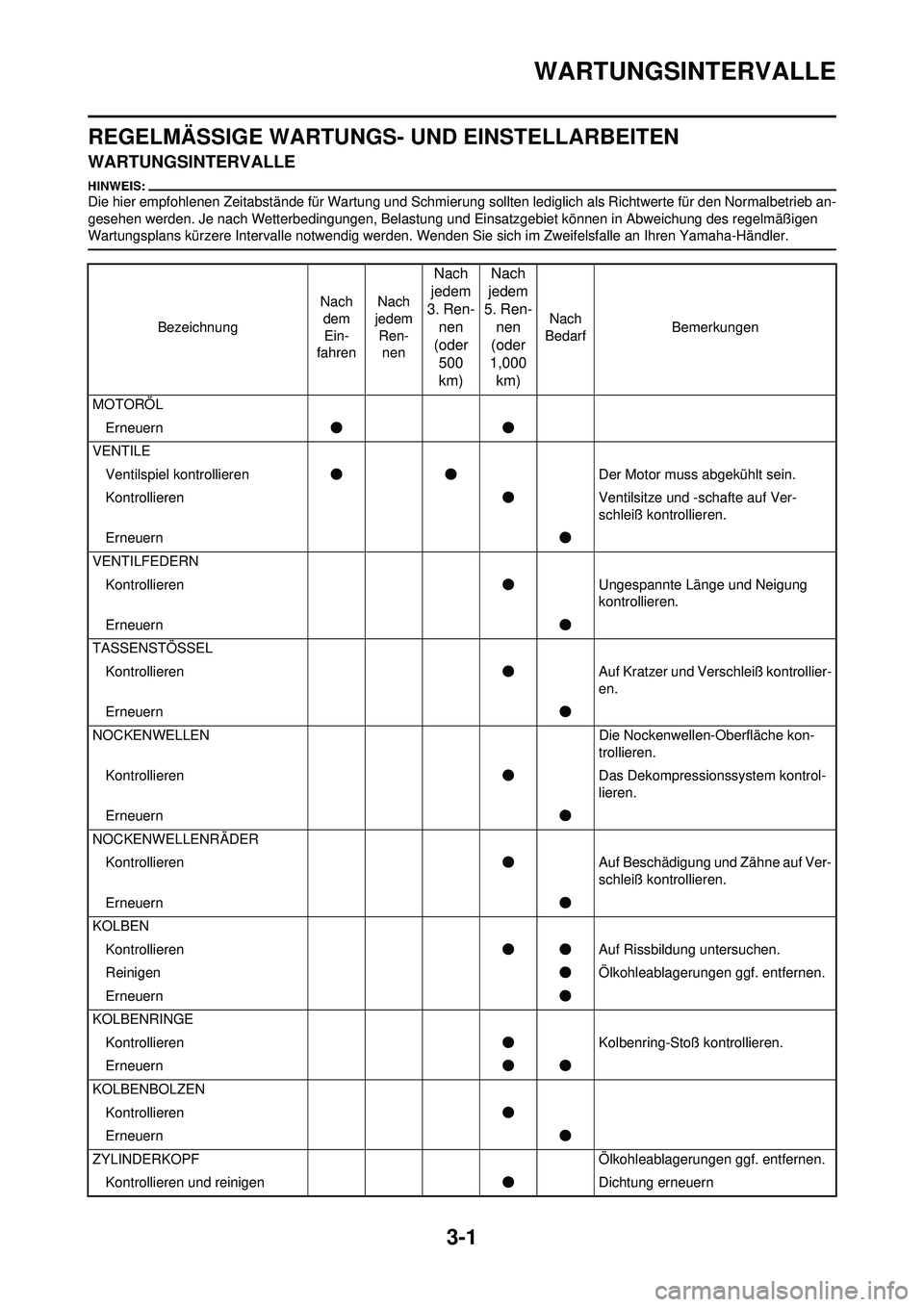

3-1
WARTUNGSINTERVALLE
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wa rtung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wen den Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
BezeichnungNach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen
MOTORÖL Erneuern ●●
VENTILE Ventilspiel kontrollieren ●● Der Motor muss abgekühlt sein.
Kontrollieren ●Ventilsitze und -schafte auf Ver-
schleiß kontrollieren.
Erneuern ●
VENTILFEDERN Kontrollieren ●Ungespannte Länge und Neigung
kontrollieren.
Erneuern ●
TASSENSTÖSSEL Kontrollieren ●Auf Kratzer und Verschleiß kontrollier-
en.
Erneuern ●
NOCKENWELLEN Die Nockenwellen-Oberfläche kon-
trollieren.
Kontrollieren ●Das Dekompression ssystem kontrol-
lieren.
Erneuern ●
NOCKENWELLENRÄDER Kontrollieren ●Auf Beschädigung und Zähne auf Ver-
schleiß kontrollieren.
Erneuern ●
KOLBEN Kontrollieren ●●Auf Rissbildung untersuchen.
Reinigen ●Ölkohleablagerungen ggf. entfernen.
Erneuern ●
KOLBENRINGE Kontrollieren ●Kolbenring-Stoß kontrollieren.
Erneuern ●●
KOLBENBOLZEN Kontrollieren ●
Erneuern ●
ZYLINDERKOPF Ölkohleablagerungen ggf. entfernen.
Kontrollieren und reinigen ●Dichtung erneuern

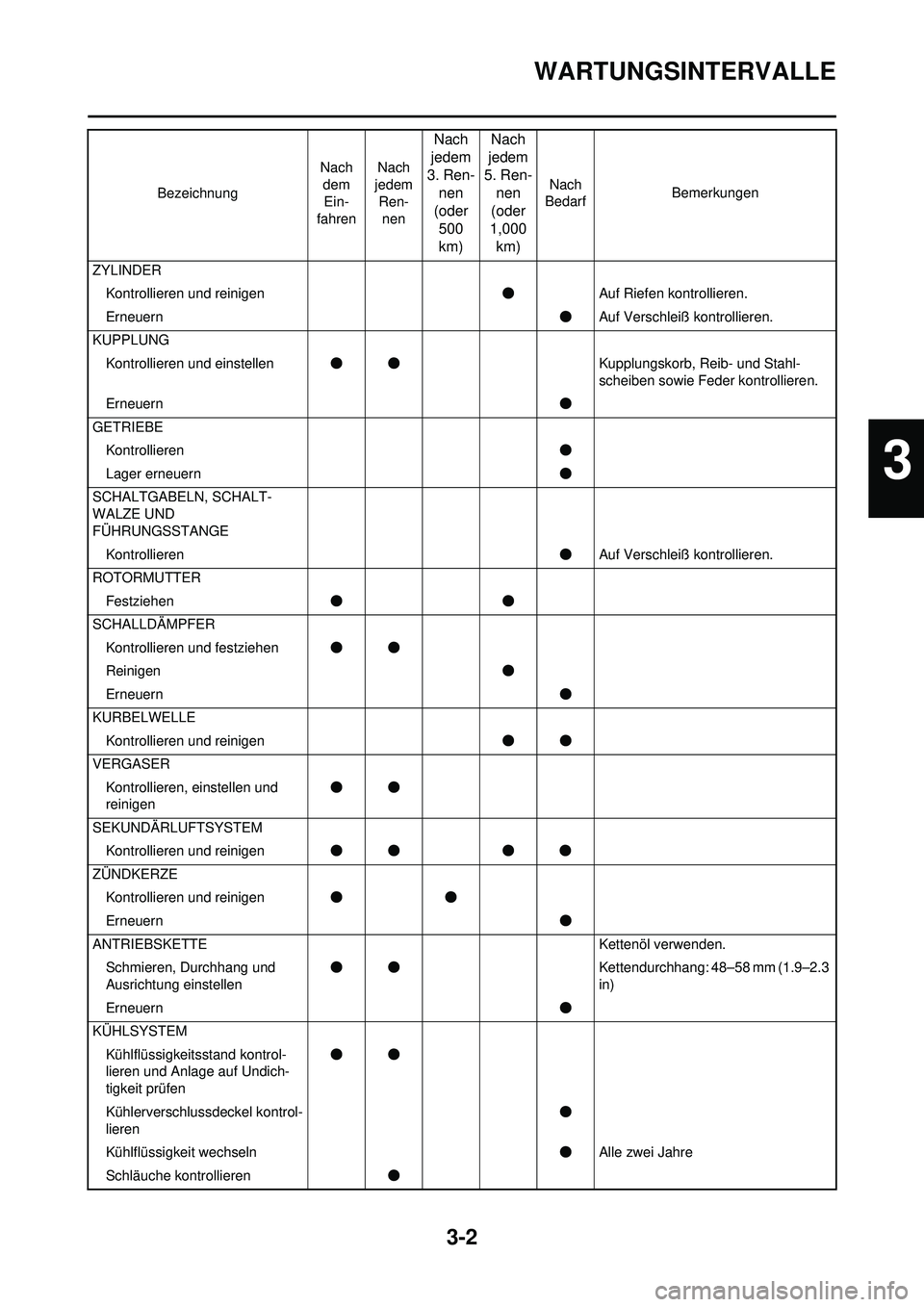

3-2
WARTUNGSINTERVALLE
ZYLINDERKontrollieren und reinigen ●Auf Riefen kontrollieren.
Erneuern ●Auf Verschleiß kontrollieren.
KUPPLUNG Kontrollieren und einstellen ●● Kupplungskorb, Reib- und Stahl-
scheiben sowie Feder kontrollieren.
Erneuern ●
GETRIEBE Kontrollieren ●
Lager erneuern ●
SCHALTGABELN, SCHALT-
WALZE UND
FÜHRUNGSSTANGE Kontrollieren ●Auf Verschleiß kontrollieren.
ROTORMUTTER Festziehen ●●
SCHALLDÄMPFER Kontrollieren und festziehen ●●
Reinigen ●
Erneuern ●
KURBELWELLE Kontrollieren und reinigen ●●
VERGASER Kontrollieren, einstellen und
reinigen ●●
SEKUNDÄRLUFTSYSTEM Kontrollieren und reinigen ●● ●●
ZÜNDKERZE Kontrollieren und reinigen ●●
Erneuern ●
ANTRIEBSKETTE Kettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen ●●
Kettendurchhang: 48–58 mm (1.9–2.3
in)
Erneuern ●
KÜHLSYSTEM Kühlflüssigkeitsstand kontrol-
lieren und Anlage auf Undich-
tigkeit prüfen ●●
Kühlerverschlussdeckel kontrol-
lieren ●
Kühlflüssigkeit wechseln ●Alle zwei Jahre
Schläuche kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen
3

3-3
WARTUNGSINTERVALLE
EXTERNE SCHRAUBVERBIND-
UNGENFestziehen ●● Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER Reinigen und schmieren ●● Schaumfilteröl o. Ä. verwenden.
Erneuern ●
ÖLFILTER Erneuern ●●
RAHMEN Reinigen und kontrollieren ●●
KRAFTSTOFFTANK UND -HAHN Reinigen und kontrollieren ●●
BREMSEN Hand- und Fußbremshebel-Po-
sition einstellen ●●
Drehpunkte schmieren ●●
Bremsscheiben-Oberfläche
kontrollieren ●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen ●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben
und Hohlschrauben festziehen ●●
Scheibenbremsbeläge er-
neuern ●
Bremsflüssigkeit wechseln ●Alle Jahre
TELESKOPGABEL Kontrollieren und einstellen ●●
Öl wechseln ●● Gabelöl "S1"
Dichtring erneuern ●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE Reinigen und schmieren ●● Lithiumseifenfett
PROTEKTOR-FÜHRUNG Erneuern ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen
