Disposition des fusibles et ampérages
■ Compartiment moteur
Type A (au dos du couvercle de la boîte à fusibles)
Type A (boîte à fusibles)
FusibleAmpérageCircuit
1 SPARE 7.5 A Fusible de rechange
2 SPARE 15 A Fusible de rechange
3 SPARE 25 A Fusible de rechange

504 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)
4 DEF RLY10 A Dégivrage de la lunette arrière
5 MIR HTR 20 A MIR HTR (15 A)
6 P/OUT 20 A Prise d'alimentation
7 DOOR 1 25 ASystème de communication
multiplexé
8 EFI NO.2 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
9 EFI NO.3 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
10 INJ NO.1 15 A Circuit de démarrage
11 INJ NO.2 10 A Circuit de démarrage
12 HTR 50 A Système de climatisation
13 ABS NO.1 50 A Système de freinage antiblocage
14 FAN MAIN 50 A Motoventilateur de refroidissement
15 ABS NO.2 30 A Système de freinage antiblocage
16 PTC NO.1 50 A Thermistance CTP
17 PTC NO.2 30 A Thermistance CTP
18 PTC NO.3 30 A Thermistance CTP
19 RR CLR 40 A Système de climatisation
20 RR DEF 30 A Dégivrage de la lunette arrière
21 PBD 30 A Hayon à commande électrique
22 ALT 140 AMIR HTR, P/OUT, DOOR 1, HTR,
RR DEF, FAN MAIN, ABS NO.1,
PTC NO.1, RR CLR, PTC NO.2,
PTC NO.3, ABS NO.2, PBD
23 EPS 80 A Direction assistée électrique
24 ST 30 A Circuit de démarrage
FusibleAmpérageCircuit

505
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
25 CRT
10 ASystème multimédia aux places
arrière
26 RADIO1 15 A Système audio
27 ECU-B 10 ACapteur de direction, instruments
et compteurs, montre, système de
climatisation, ECU principale
carrosserie, télécommande du
verrouillage centralisé, système
d'accès et de démarrage “mains
libres”, hayon à commande
électrique, système de diagnostic
embarqué
28 DOME 10 AÉclairages de courtoisie,
éclairages individuels, éclairage
intérieur, instruments et compteurs,
éclairage du bouton de démarrage/
d'arrêt moteur, éclairages d'accueil
sur porte, hayon à commande
électrique
29 AMP 15 A Système audio
30 TOWING 30 A Feux de la caravane/remorque
31 IG2 25 A INJ NO.1, INJ NO.2
32 STR LOCK 20 A Antivol de direction
33 EFI MAIN 25 A EFI NO.2, EFI NO.3
34 HAZ 15 A Clignotants
35 G/H 10 ASystème de verrouillage centralisé
des portes, système de
communication multiplexé
36 ALT-S 7.5 A Circuit de charge
37 AM2 7.5 ASystème de communication
multiplexé
38 H-LP LH 15 AProjecteur côté gauche (feu de
route)
FusibleAmpérageCircuit

506 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)
39 H-LP RH15 A Projecteur côté droit (feu de route)
40 H-LP LL 15 AProjecteur côté gauche (feux de
croisement)
41 H-LP RL 15 AProjecteur côté droit (feux de
croisement)
42 HORN 10 A Avertisseur
43 EFI NO.1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, système d'accès et
de démarrage “mains libres”
44 ETCS 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, dispositif de
commande électronique de
l'accélérateur
45 A/F 20 A Capteur du rapport carburant/air
46 S-HORN 7.5 A Avertisseur
FusibleAmpérageCircuit

507
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
Type B (sur modèles équipés)
FusibleAmpérageCircuit
1 INV-W/P 15A Non utilisé
2 IGCT NO.2 7.5 A Non utilisé
3 A/C-D 10A Non utilisé

508 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)■
Sous le tableau de bord
Face avant de la boîte à fusibles
Boîte à fusibles
FusibleAmpérageCircuit
1 P/SEAT 30 A Siège électrique
2 POWER 30 A Lève-vitres électriques
3 RR DOOR RH 25 A Lève-vitres électriques
4 RR DOOR LH 25 A Lève-vitres électriques
5 FR FOG 15 A Projecteurs antibrouillards avant
6 OBD 7.5 A Système de diagnostic embarqué
7 FR DEF 25 ADégivrage des essuie-glaces de
pare-brise
8 STOP 10 AFeux de stop, dispositif de contrôle
de la stabilité du véhicule
9 DOOR NO.2 25 A Lève-vitres électriques
10 AM1 7.5 A Circuit de démarrage

509
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
11 RR FOG
7.5 A Non utilisé
12 FUEL OPN 7.5 A Non utilisé
13 S/ROOF 30 A Toit ouvrant électrique
14 TAIL 15 AFeux de stationnement, feux de
position, éclairage de plaque
d'immatriculation, projecteurs
antibrouillards avant, feux de la
caravane/remorque
15 PANEL 7.5 AÉclairage de boîte à gants, feux de
détresse, système audio,
dégivrage des rétroviseurs
extérieurs, montre, verrouillage
centralisé des portes, sièges
chauffants, système multimédia
aux places arrière, système de
contrôle de la stabilité du véhicule,
molette de commande d'éclairage
du tableau de bord, commutateur
de transmission à pilotage
électronique, boîte de vitesses
automatique, dispositif
d'assistance à la descente,
commandes au volant
16 ECU IG NO.1 10 A Système de communication
multiplexé, toit ouvrant électrique,
transmission automatique à
commande électronique, hayon à
commande électrique, sièges
chauffants, système de
surveillance de la pression de
gonflage des pneumatiques,
direction assistée électrique,
transmission automatique
17 ECU IG NO.2 7.5 A Dispositif de contrôle de la stabilité
du véhicule
18 A/C NO.2 10 A Système de climatisation
FusibleAmpérageCircuit

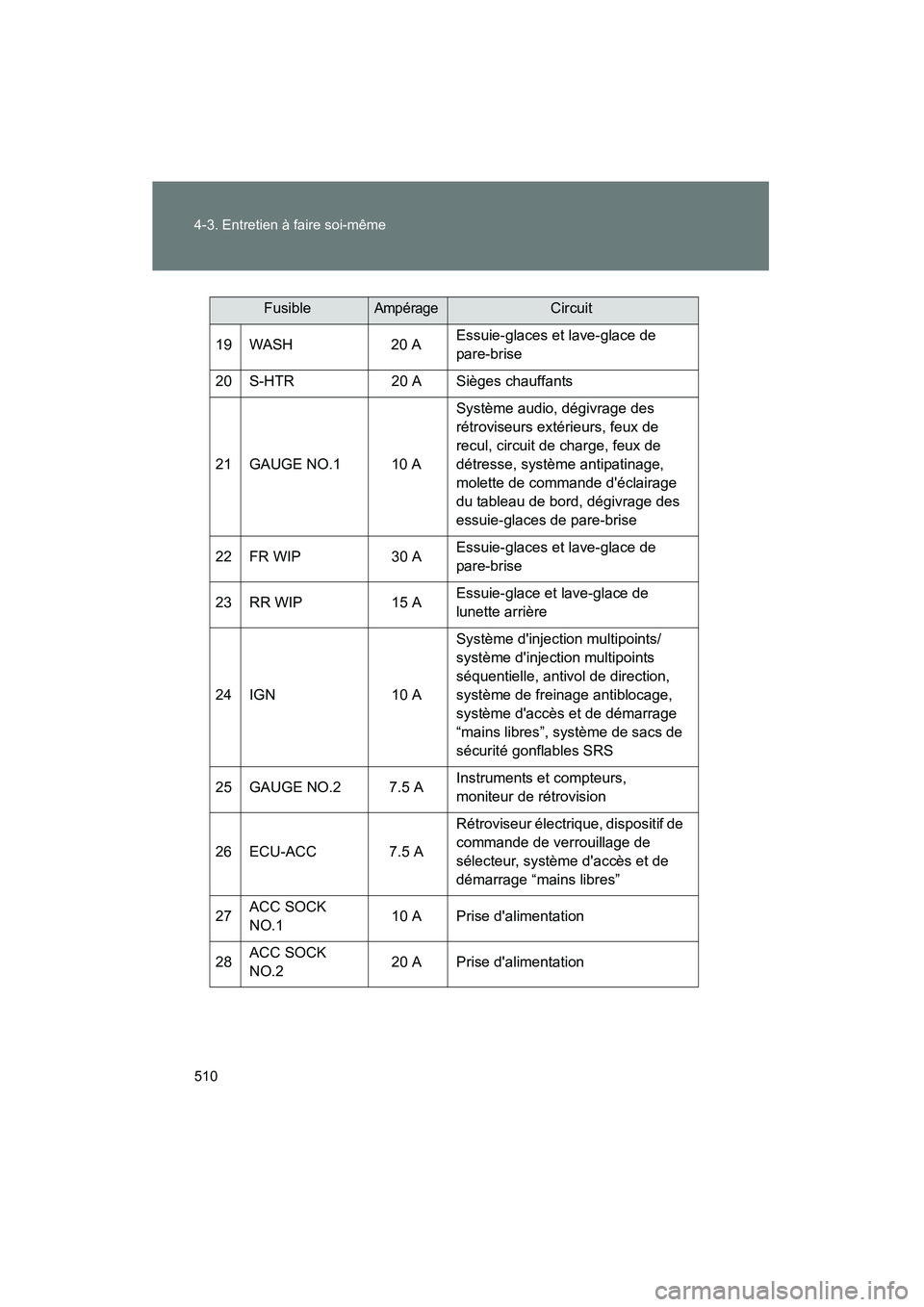

510 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)
19 WASH20 AEssuie-glaces et lave-glace de
pare-brise
20 S-HTR 20 A Sièges chauffants
21 GAUGE NO.1 10 A Système audio, dégivrage des
rétroviseurs extérieurs, feux de
recul, circuit de charge, feux de
détresse, système antipatinage,
molette de commande d'éclairage
du tableau de bord, dégivrage des
essuie-glaces de pare-brise
22 FR WIP 30 AEssuie-glaces et lave-glace de
pare-brise
23 RR WIP 15 AEssuie-glace et lave-glace de
lunette arrière
24 IGN 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, antivol de direction,
système de freinage antiblocage,
système d'accès et de démarrage
“mains libres”, système de sacs de
sécurité gonflables SRS
25 GAUGE NO.2 7.5 A Instruments et compteurs,
moniteur de rétrovision
26 ECU-ACC 7.5 A Rétroviseur électrique, dispositif de
commande de verrouillage de
sélecteur, système d'accès et de
démarrage “mains libres”
27 ACC SOCK
NO.1 10 A Prise d'alimentation
28 ACC SOCK
NO.2 20 A Prise d'alimentation
FusibleAmpérageCircuit
