2008 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

!
!
104
OS ARRUMOS Para evitar qualquer risco de blo-
queio dos pedais:
-
utilizar unicamente tapetes adap-
tados às fi xações já presentes no
veículo; a sua utilização é impe-
rativa
,
- não sobrepor nunca vários ta- petes.

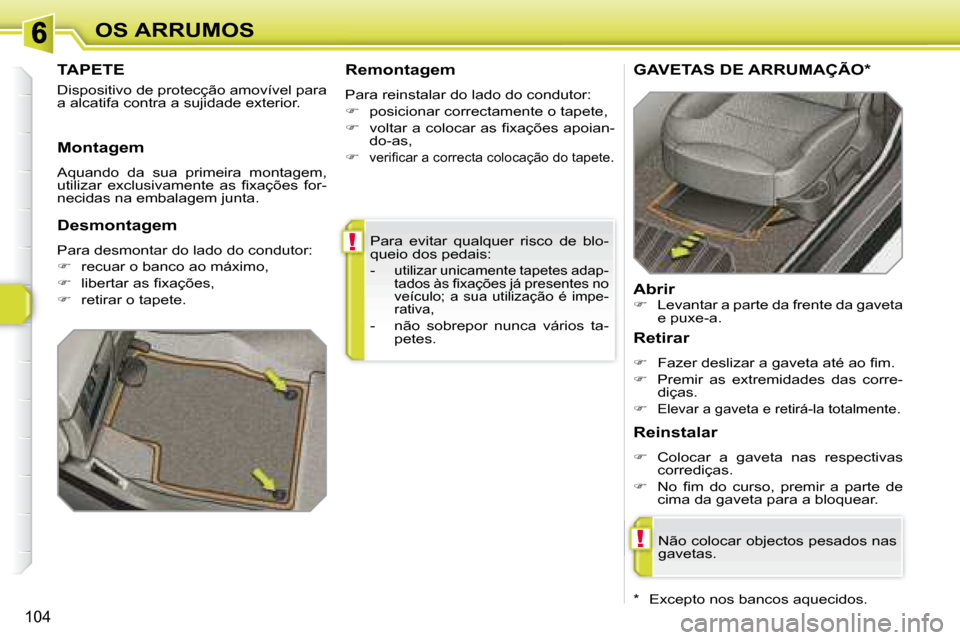

TAPETE
Dispositivo de protecção amovível para
a alcatifa contra a sujidade exterior. Remontagem
Para reinstalar do lado do condutor:

 posicionar correctamente o tapete,

 voltar a colocar as fi xações apoian-
do-as,


verifi car a correcta colocação do tapete.
Montagem
Aquando da sua primeira montagem,
utilizar exclusivamente as fi xações for-
necidas na embalagem junta.
Desmontagem
Para desmontar do lado do condutor:

 recuar o banco ao máximo,

 libertar as fi xações,

 retirar o tapete.
GAVETAS DE ARRUMAÇÃO *
Abrir

 Levantar a parte da frente da gaveta
e puxe-a.
* Excepto nos bancos aquecidos.
Não colocar objectos pesados nas
gavetas.
Retirar

 Fazer deslizar a gaveta até ao fi m.

 Premir as extremidades das corre-
diças.


Elevar a gaveta e retirá-la totalmente.
Reinstalar

 Colocar a gaveta nas respectivas
corrediças.

 No fi m do curso, premir a parte de
cima da gaveta para a bloquear.

!
105
OS ARRUMOS

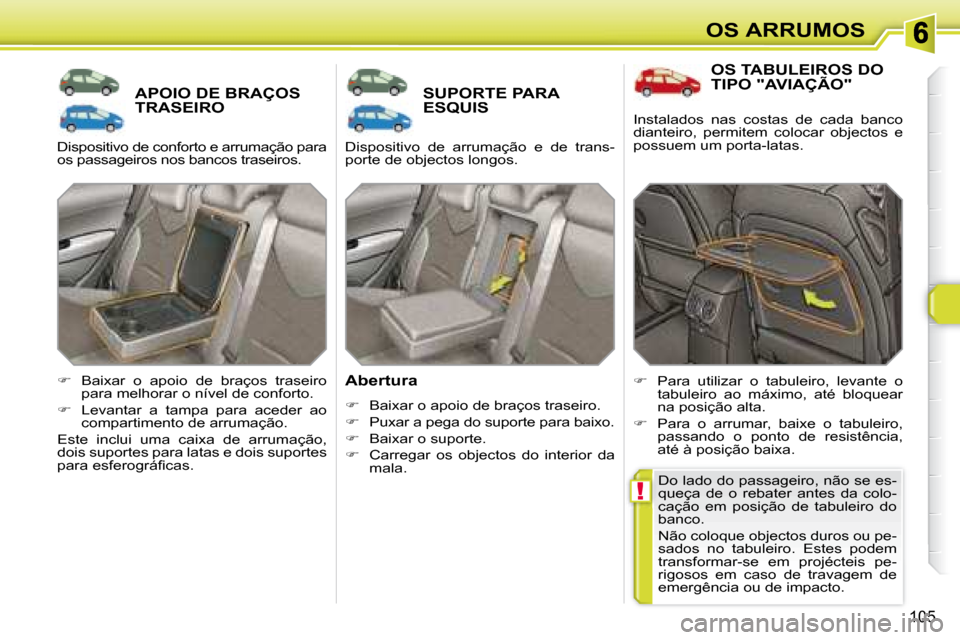

APOIO DE BRAÇOS TRASEIRO SUPORTE PARA ESQUIS
Abertura

 Baixar o apoio de braços traseiro.

 Puxar a pega do suporte para baixo.

 Baixar o suporte.

 Carregar os objectos do interior da
mala.

 Baixar o apoio de braços traseiro
para melhorar o nível de conforto.

 Levantar a tampa para aceder ao
compartimento de arrumação.
Este inclui uma caixa de arrumação,
dois suportes para latas e dois suportes
para esferográfi cas.
OS TABULEIROS DO TIPO "AVIAÇÃO"

 Para utilizar o tabuleiro, levante o
tabuleiro ao máximo, até bloquear
na posição alta.

 Para o arrumar, baixe o tabuleiro,
passando o ponto de resistência,
até à posição baixa.
Do lado do passageiro, não se es-
queça de o rebater antes da colo-
cação em posição de tabuleiro do
banco.
Não coloque objectos duros ou pe-
sados no tabuleiro. Estes podem
transformar-se em projécteis pe-
rigosos em caso de travagem de
emergência ou de impacto.
Dispositivo de conforto e arrumação para
os passageiros nos bancos traseiros.
Dispositivo de arrumação e de trans-
porte de objectos longos. Instalados nas costas de cada banco
dianteiro, permitem colocar objectos e
possuem um porta-latas.

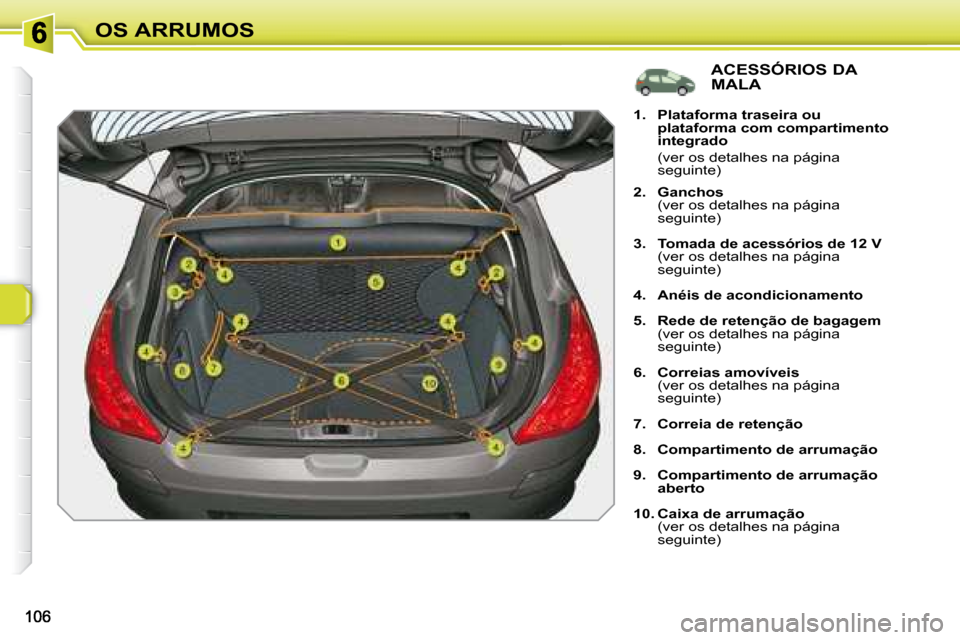

OS ARRUMOS ACESSÓRIOS DA
MALA

1. Plataforma traseira ou
plataforma com compartimento
integrado
(ver os detalhes na página seguinte)

2. Ganchos
(ver os detalhes na página seguinte)

3. Tomada de acessórios de 12 V
(ver os detalhes na página seguinte)

4. Anéis de acondicionamento

5. Rede de retenção de bagagem
(ver os detalhes na página seguinte)

6. Correias amovíveis
(ver os detalhes na página seguinte)

7. Correia de retenção

8. Compartimento de arrumação

9. Compartimento de arrumação
aberto

10. Caixa de arrumação
(ver os detalhes na página seguinte)

i
107
OS ARRUMOS

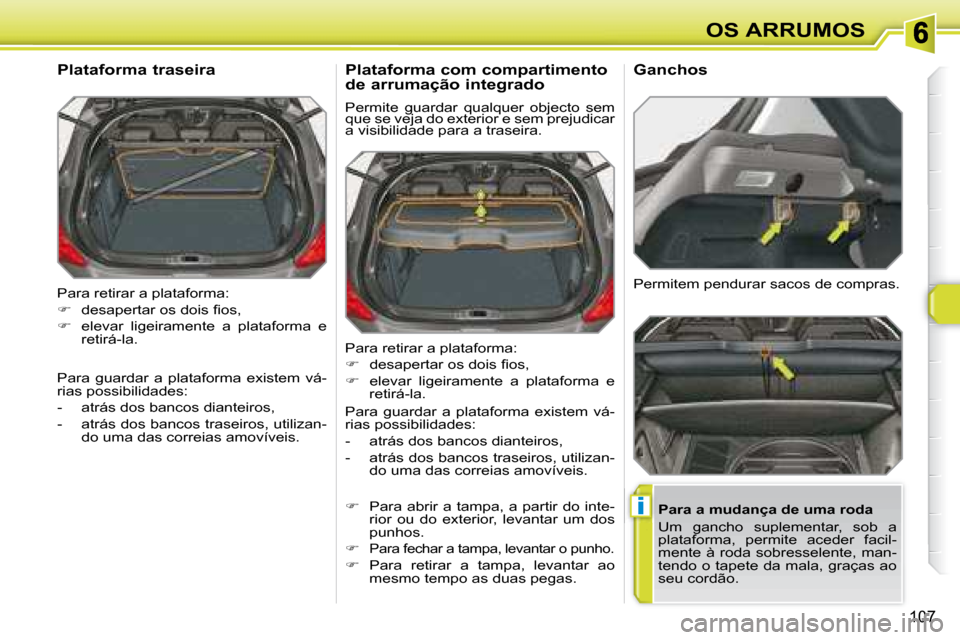

Para retirar a plataforma:

 desapertar os dois fi os,

 elevar ligeiramente a plataforma e
retirá-la.
Plataforma traseira
Para a mudança de uma roda
Um gancho suplementar, sob a
plataforma, permite aceder facil-
mente à roda sobresselente, man-
tendo o tapete da mala, graças ao
seu cordão.
Para retirar a plataforma:

 desapertar os dois fi os,

 elevar ligeiramente a plataforma e
retirá-la.
Plataforma com compartimento
de arrumação integrado
Permite guardar qualquer objecto sem
que se veja do exterior e sem prejudicar
a visibilidade para a traseira.
Permitem pendurar sacos de compras.
Ganchos
Para guardar a plataforma existem vá-
rias possibilidades:
- atrás dos bancos dianteiros,
- atrás dos bancos traseiros, utilizan- do uma das correias amovíveis. Para guardar a plataforma existem vá-
rias possibilidades:
- atrás dos bancos dianteiros,
- atrás dos bancos traseiros, utilizan-
do uma das correias amovíveis.

 Para abrir a tampa, a partir do inte-
rior ou do exterior, levantar um dos
punhos.


Para fechar a tampa, levantar o punho.

 Para retirar a tampa, levantar ao
mesmo tempo as duas pegas.

108

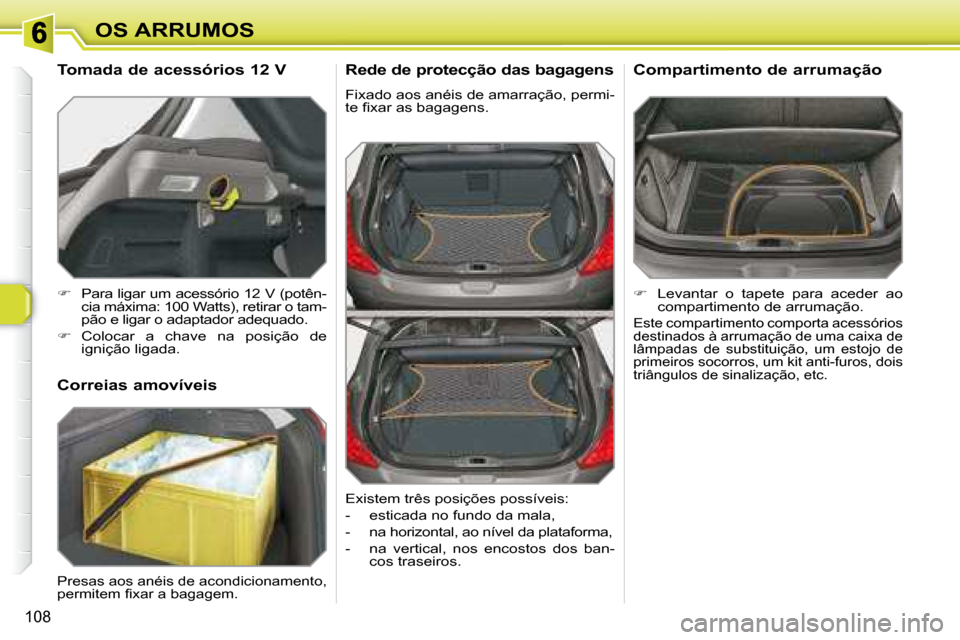

OS ARRUMOS Rede de protecção das bagagens
Fixado aos anéis de amarração, permi-
te fi xar as bagagens.

 Levantar o tapete para aceder ao
compartimento de arrumação.
Este compartimento comporta acessórios
destinados à arrumação de uma caixa de
lâmpadas de substituição, um estojo de
primeiros socorros, um kit anti-furos, dois
triângulos de sinalização, etc.
Compartimento de arrumação

 Para ligar um acessório 12 V (potên-
cia máxima: 100 Watts), retirar o tam-
pão e ligar o adaptador adequado.

 Colocar a chave na posição de
ignição ligada.
Tomada de acessórios 12 V
Existem três posições possíveis:
- esticada no fundo da mala,
- na horizontal, ao nível da plataforma,
- na vertical, nos encostos dos ban-cos traseiros.
Correias amovíveis
Presas aos anéis de acondicionamento,
permitem fi xar a bagagem.

109
OS ARRUMOS

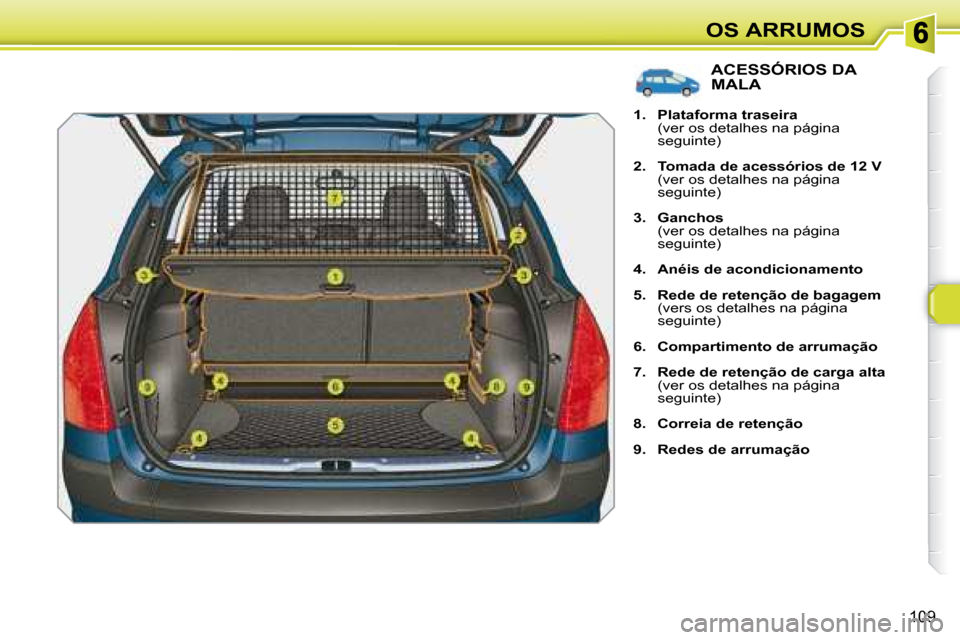

ACESSÓRIOS DA MALA

1. Plataforma traseira
(ver os detalhes na página seguinte)

2. Tomada de acessórios de 12 V
(ver os detalhes na página seguinte)

3. Ganchos
(ver os detalhes na página seguinte)

4. Anéis de acondicionamento

5. Rede de retenção de bagagem
(vers os detalhes na página seguinte)

6. Compartimento de arrumação

7. Rede de retenção de carga alta
(ver os detalhes na página seguinte)

8. Correia de retenção

9. Redes de arrumação

i
110
OS ARRUMOS

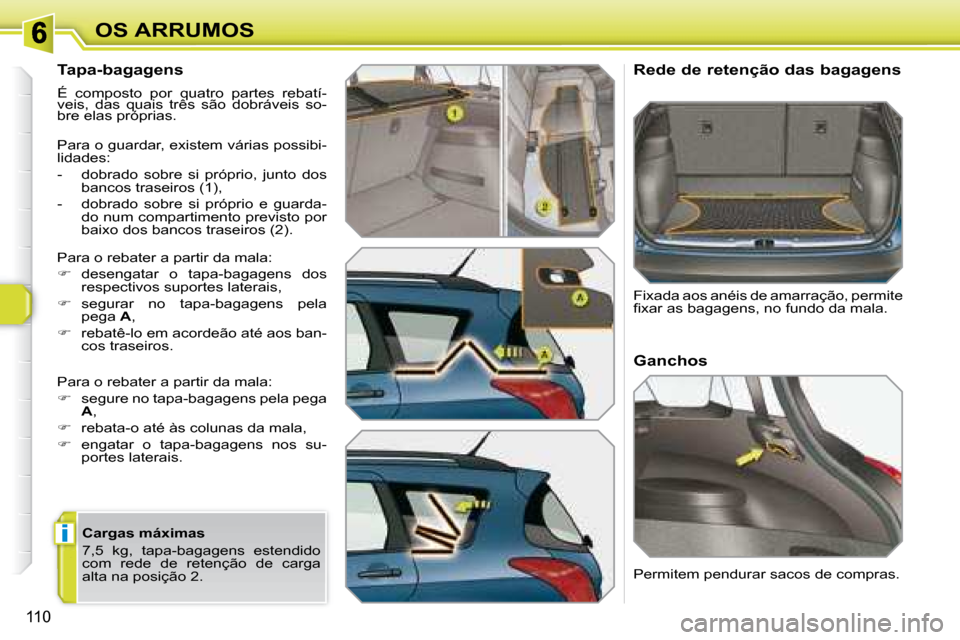

Tapa-bagagens
É composto por quatro partes rebatí-
veis, das quais três são dobráveis so-
bre elas próprias.
Para o guardar, existem várias possibi-
lidades:
- dobrado sobre si próprio, junto dos bancos traseiros (1),
- dobrado sobre si próprio e guarda- do num compartimento previsto por
baixo dos bancos traseiros (2).
Para o rebater a partir da mala:

 desengatar o tapa-bagagens dos
respectivos suportes laterais,

 segurar no tapa-bagagens pela
pega A ,

 rebatê-lo em acordeão até aos ban-
cos traseiros.
Para o rebater a partir da mala:

 segure no tapa-bagagens pela pega

A ,

 rebata-o até às colunas da mala,

 engatar o tapa-bagagens nos su-
portes laterais. Rede de retenção das bagagens
Fixada aos anéis de amarração, permite
fi xar as bagagens, no fundo da mala.
Ganchos
Permitem pendurar sacos de compras.
Cargas máximas
7,5 kg, tapa-bagagens estendido
com rede de retenção de carga
alta na posição 2.

i
i
111
OS ARRUMOS

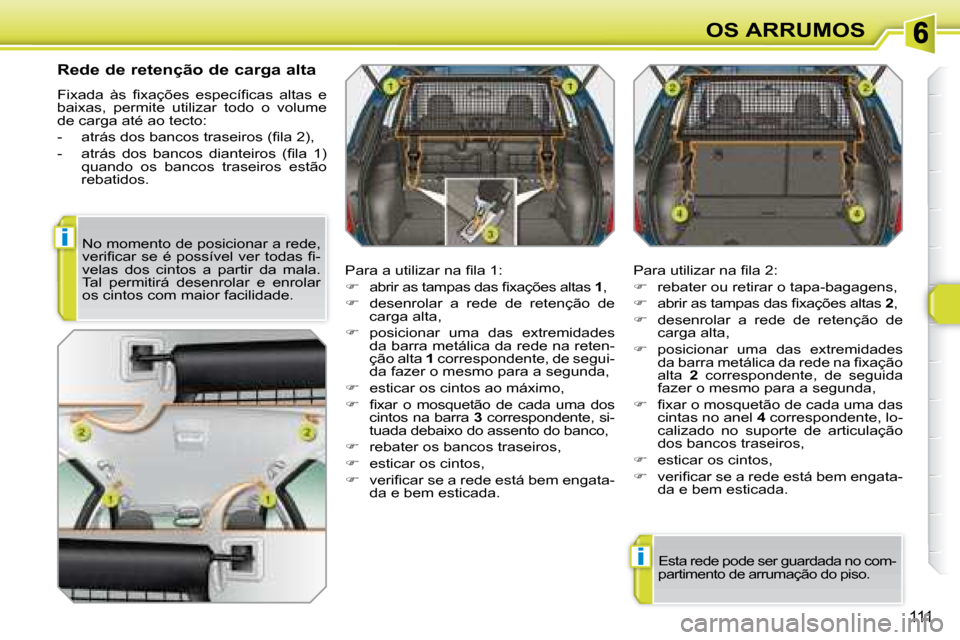

Rede de retenção de carga alta
Fixada às fi xações específi cas altas e
baixas, permite utilizar todo o volume
de carga até ao tecto:
- atrás dos bancos traseiros (fi la 2),
- atrás dos bancos dianteiros (fi la 1) quando os bancos traseiros estão
rebatidos.
Para a utilizar na fi la 1:

 abrir as tampas das fi xações altas 1 ,

 desenrolar a rede de retenção de
carga alta,

 posicionar uma das extremidades
da barra metálica da rede na reten-
ção alta 1 correspondente, de segui-
da fazer o mesmo para a segunda,

 esticar os cintos ao máximo,

 fi xar o mosquetão de cada uma dos
cintos na barra 3 correspondente, si-
tuada debaixo do assento do banco,

 rebater os bancos traseiros,

 esticar os cintos,

 verifi car se a rede está bem engata-
da e bem esticada. Para utilizar na fi la 2:

 rebater ou retirar o tapa-bagagens,

 abrir as tampas das fi xações altas 2 ,

 desenrolar a rede de retenção de
carga alta,

 posicionar uma das extremidades
da barra metálica da rede na fi xação
alta 2 correspondente, de seguida
fazer o mesmo para a segunda,

 fi xar o mosquetão de cada uma das
cintas no anel 4 correspondente, lo-
calizado no suporte de articulação
dos bancos traseiros,

 esticar os cintos,

 verifi car se a rede está bem engata-
da e bem esticada.
No momento de posicionar a rede,
verifi car se é possível ver todas fi -
velas dos cintos a partir da mala.
Tal permitirá desenrolar e enrolar
os cintos com maior facilidade.
Esta rede pode ser guardada no com-
partimento de arrumação do piso.
