2008 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

11
174
INFORMAÇÕES PRÁTICAS

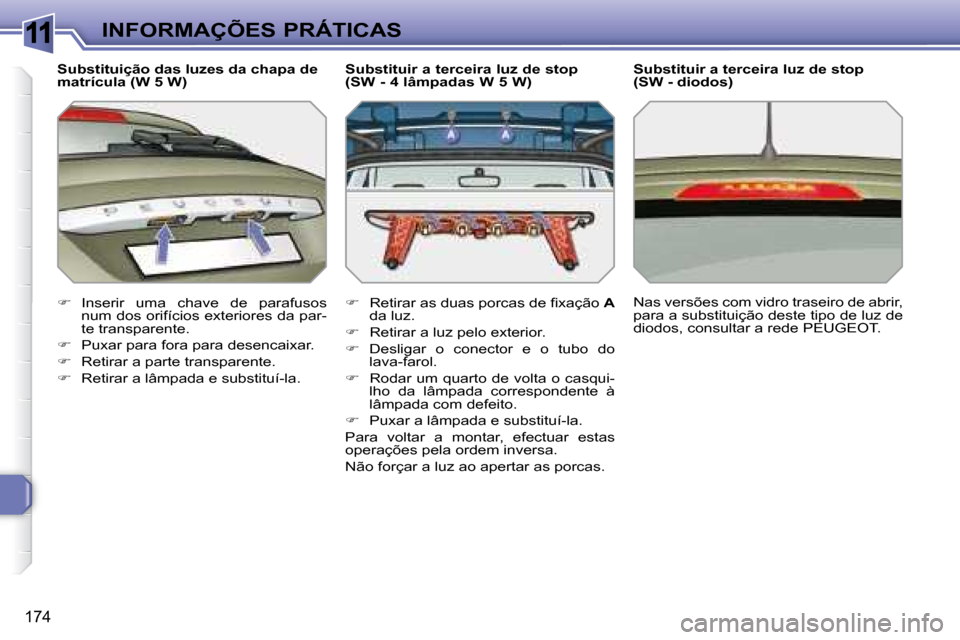

Substituição das luzes da chapa de
matrícula (W 5 W)

 Inserir uma chave de parafusos
num dos orifícios exteriores da par-
te transparente.

 Puxar para fora para desencaixar.

 Retirar a parte transparente.

 Retirar a lâmpada e substituí-la. Substituir a terceira luz de stop
(SW - 4 lâmpadas W 5 W)

 Retirar as duas porcas de fi xação A
da luz.

 Retirar a luz pelo exterior.

 Desligar o conector e o tubo do
lava-farol.

 Rodar um quarto de volta o casqui-
lho da lâmpada correspondente à
lâmpada com defeito.

 Puxar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações pela ordem inversa.
Não forçar a luz ao apertar as porcas. Substituir a terceira luz de stop
(SW - diodos)
Nas versões com vidro traseiro de abrir,
para a substituição deste tipo de luz de
diodos, consultar a rede PEUGEOT .

11
!
i
175
INFORMAÇÕES PRÁTICAS PEUGEOT declina toda a respon-
sabilidade por custos associados à
reparação do veículo ou avarias re-
sultantes da instalação de acessó-
rios auxiliares não fornecidos, não
recomendados pela PEUGEOT e
não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar
os 10 miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com equi-
pamentos de série ou opcionais.
Antes de instalar outros equi-
pamentos ou acessórios eléctri-
cos no veículo, consultar a rede
PEUGEOT .

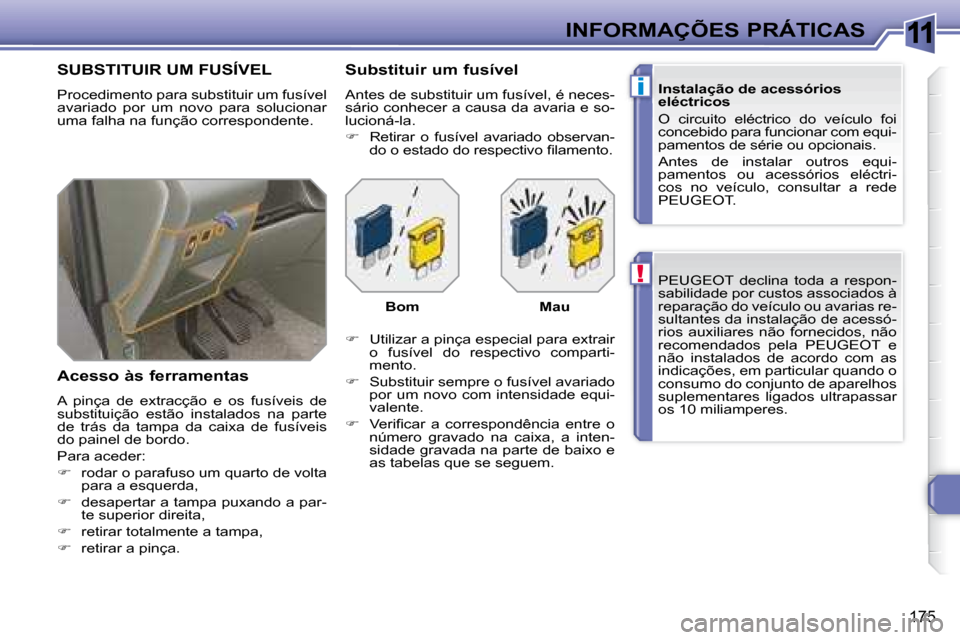

SUBSTITUIR UM FUSÍVEL
Procedimento para substituir um fusível
avariado por um novo para solucionar
uma falha na função correspondente.
Acesso às ferramentas
A pinça de extracção e os fusíveis de
substituição estão instalados na parte
de trás da tampa da caixa de fusíveis
do painel de bordo.
Para aceder:

 rodar o parafuso um quarto de volta
para a esquerda,

 desapertar a tampa puxando a par-
te superior direita,

 retirar totalmente a tampa,

 retirar a pinça. Substituir um fusível
Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.

 Retirar o fusível avariado observan-
do o estado do respectivo fi lamento.

 Utilizar a pinça especial para extrair
o fusível do respectivo comparti-
mento.

 Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.

 Verifi car a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.
Bom Mau

11
176
INFORMAÇÕES PRÁTICAS

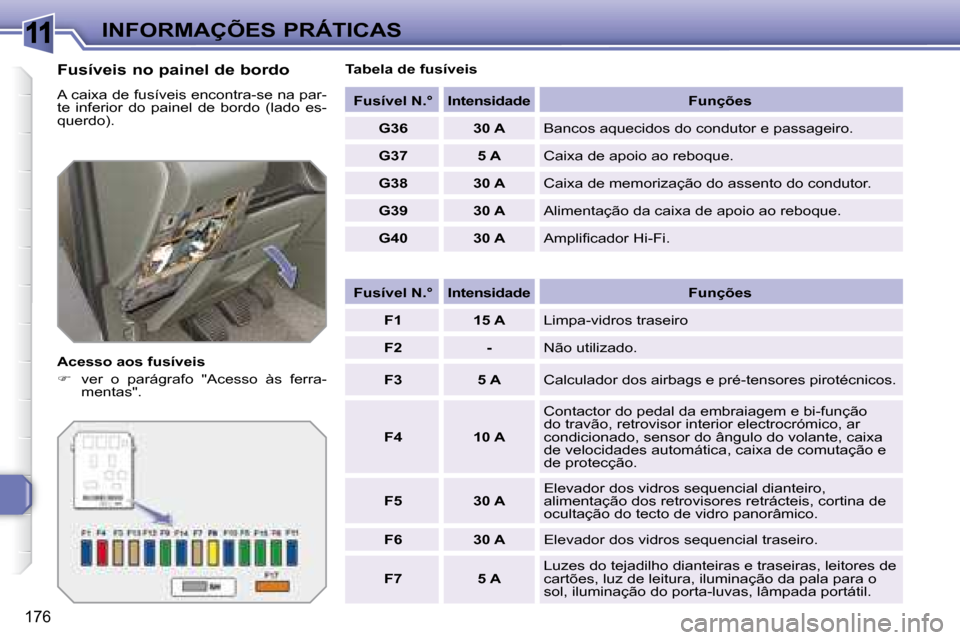

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na par-
te inferior do painel de bordo (lado es-
querdo).
Acesso aos fusíveis

 ver o parágrafo "Acesso às ferra-
mentas". Tabela de fusíveis

Fusível N.° Intensidade Funções

G36 30 A Bancos aquecidos do condutor e passageiro.

G37 5 A Caixa de apoio ao reboque.

G38 30 A Caixa de memorização do assento do condutor.

G39 30 A Alimentação da caixa de apoio ao reboque.

G40 30 A Amplifi cador Hi-Fi.

Fusível N.° Intensidade Funções

F1 15 A Limpa-vidros traseiro

F2 - Não utilizado.

F3 5 A Calculador dos airbags e pré-tensores pirotécnicos.

F4 10 A Contactor do pedal da embraiagem e bi-função
do travão, retrovisor interior electrocrómico, ar
condicionado, sensor do ângulo do volante, caixa
de velocidades automática, caixa de comutação e
de protecção.

F5 30 A Elevador dos vidros sequencial dianteiro,
alimentação dos retrovisores retrácteis, cortina de
ocultação do tecto de vidro panorâmico.

F6 30 A Elevador dos vidros sequencial traseiro.

F7 5 A Luzes do tejadilho dianteiras e traseiras, leitores de
cartões, luz de leitura, iluminação da pala para o
sol, iluminação do porta-luvas, lâmpada portátil.

11
177
INFORMAÇÕES PRÁTICAS

Fusível N.° Intensidade Funções

F8 20 A Auto-rádio, radiotelefone, carregador de CDs, ecrã
multifunções, detecção de sub-pressão.

F9 30 A Tomada de 12 V dianteira, isqueiro.

F10 15 A Comandos sob o volante, sirene de alarme,
calculador de alarme.

F11 15 A Contactor anti-roubo de corrente fraca.

F12 15 A
Quadro de bordo, painel de luzes avisadoras de cint
o e
de airbag frontal do passageiro, ar condicionado, c aixa
de memorização do banco do condutor, contactores do
banco traseiro da 2ª fi la, módulo escola de conduçã o.

F13 5 A Caixa de serviço ao motor, airbags, alavanca de
velocidades da caixa manual pilotada.

F14 15 A Ecrã multifunções, amplifi cador, kit mãos livres,
sensor de chuva/luminosidade, calculador de ajuda
ao estacionamento, caixa de apoio ao reboque,
alerta de transposição da linha indicadora de via.

F15 30 A Trancamento e supertrancamento.

F17 40 A Desembaciador do vidro traseiro e retrovisores
exteriores.

SH - Derivação PARC.

11
178
INFORMAÇÕES PRÁTICAS
Fusíveis no compartimento do
motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis

 Desapertar a tampa.

 Substituir o fusível (ver o parágrafo
correspondente).

 Após a intervenção, fechar cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis. Tabela de fusíveis

Fusível N.° Intensidade Funções

F1 20 A Alimentação do calculador do motor,
electroválvulas da bomba de injecção e EGR
(2 l HDI 16V), injectores (2 l HDI 16V).

F2 15 A Avisador sonoro.

F3 10 A Lava-vidros dianteiro/traseiro.

F4 20 A Lava-faróis.

F5 15 A Electroválvulas de purga do cárter, descarga da
turbina e regulação da pressão Turbo (1,6 l THP
16V), aquecedor do vapor de óleo (1,6 l THP 16V),
aquecedor de gasóleo (1,6 l HDI 16V).

F6 10 A Sensor de velocidade do veículo, calculador
ABS/ESP.

F7 10 A Calculador da direcção assistida, caixa de velocid
ades
automática, detector do nível de água no motor.

F8 25 A Comando do motor de arranque.

F9 10 A Tomada de diagnóstico, luzes direccionais,
debimetro de ar (Diesel), bomba do fi ltro de
particulas (Diesel).

F10 30 A Accionadores do calculador do motor (gasolina:
bobinas de ignição, electroválvulas, sondas
de oxigénio, injectores, aquecedores, bomba
de combustível, termóstato pilotado) (Diesel:
electroválvulas, aquecedores).

F11 40 A Pulsor do ar condicionado.

11
179
INFORMAÇÕES PRÁTICAS

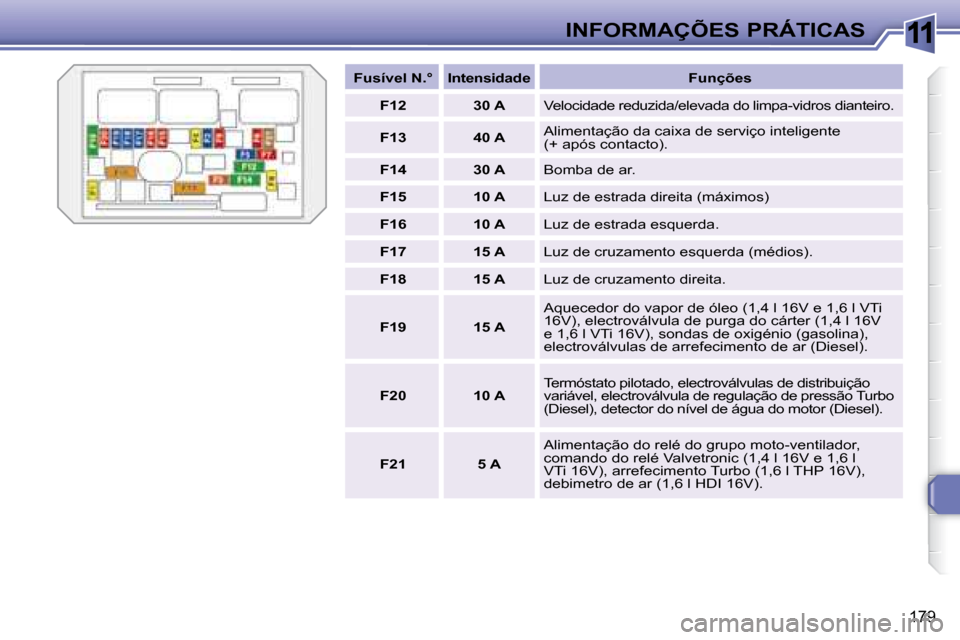

Fusível N.° Intensidade Funções

F12 30 A Velocidade reduzida/elevada do limpa-vidros dia nteiro.

F13 40 A Alimentação da caixa de serviço inteligente
(+ após contacto).

F14 30 A Bomba de ar.

F15 10 A Luz de estrada direita (máximos)

F16 10 A Luz de estrada esquerda.

F17 15 A Luz de cruzamento esquerda (médios).

F18 15 A Luz de cruzamento direita.

F19 15 A Aquecedor do vapor de óleo (1,4 l 16V e 1,6 l VTi
16V), electroválvula de purga do cárter (1,4 l 16V
e 1,6 l VTi 16V), sondas de oxigénio (gasolina),
electroválvulas de arrefecimento de ar (Diesel).

F20 10 A Termóstato pilotado, electroválvulas de distribuiç
ão
variável, electroválvula de regulação de pressão Tu rbo
(Diesel), detector do nível de água do motor (Diese l).

F21 5 A Alimentação do relé do grupo moto-ventilador,
comando do relé Valvetronic (1,4 l 16V e 1,6 l
VTi 16V), arrefecimento Turbo (1,6 l THP 16V),
debimetro de ar (1,6 l HDI 16V).

11
180

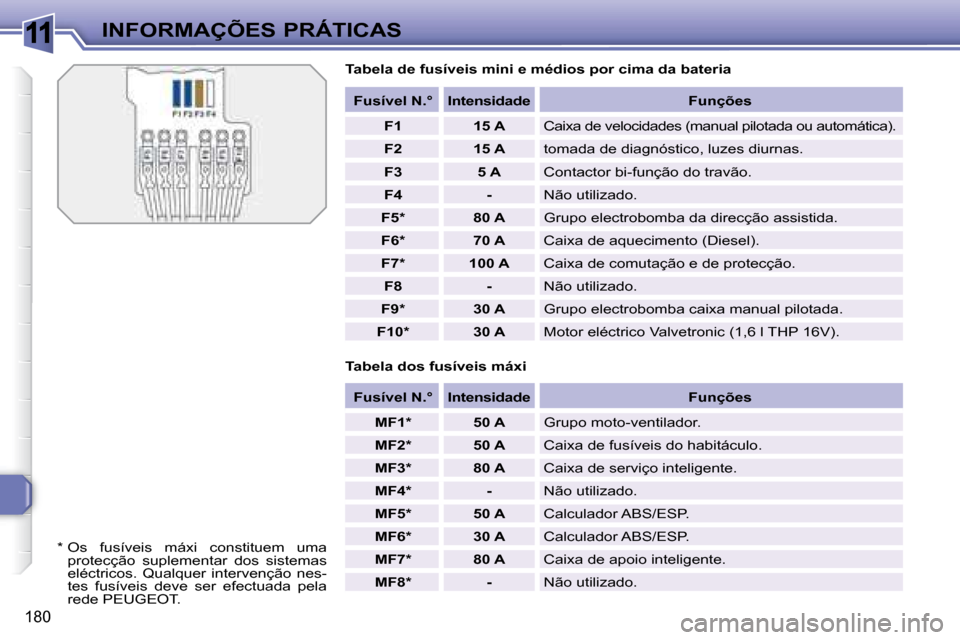

INFORMAÇÕES PRÁTICAS Tabela de fusíveis mini e médios por cima da bateri a
Tabela dos fusíveis máxi
Fusível N.° Intensidade Funções

F1 15 A Caixa de velocidades (manual pilotada ou automátic a).

F2 15 A tomada de diagnóstico, luzes diurnas.

F3 5 A Contactor bi-função do travão.

F4 - Não utilizado.

F5 * 80 A Grupo electrobomba da direcção assistida.

F6 * 70 A Caixa de aquecimento (Diesel).

F7 * 100 A Caixa de comutação e de protecção.

F8 - Não utilizado.

F9 * 30 A Grupo electrobomba caixa manual pilotada.

F10 * 30 A Motor eléctrico Valvetronic (1,6 l THP 16V).

Fusível N.° Intensidade Funções

MF1 * 50 A Grupo moto-ventilador.

MF2 * 50 A Caixa de fusíveis do habitáculo.

MF3 * 80 A Caixa de serviço inteligente.

MF4 * - Não utilizado.

MF5 * 50 A Calculador ABS/ESP.

MF6 * 30 A Calculador ABS/ESP.

MF7 * 80 A Caixa de apoio inteligente.

MF8 * - Não utilizado.
* Os fusíveis máxi constituem uma
protecção suplementar dos sistemas
eléctricos. Qualquer intervenção nes-
tes fusíveis deve ser efectuada pela
rede PEUGEOT .

11
181
INFORMAÇÕES PRÁTICAS

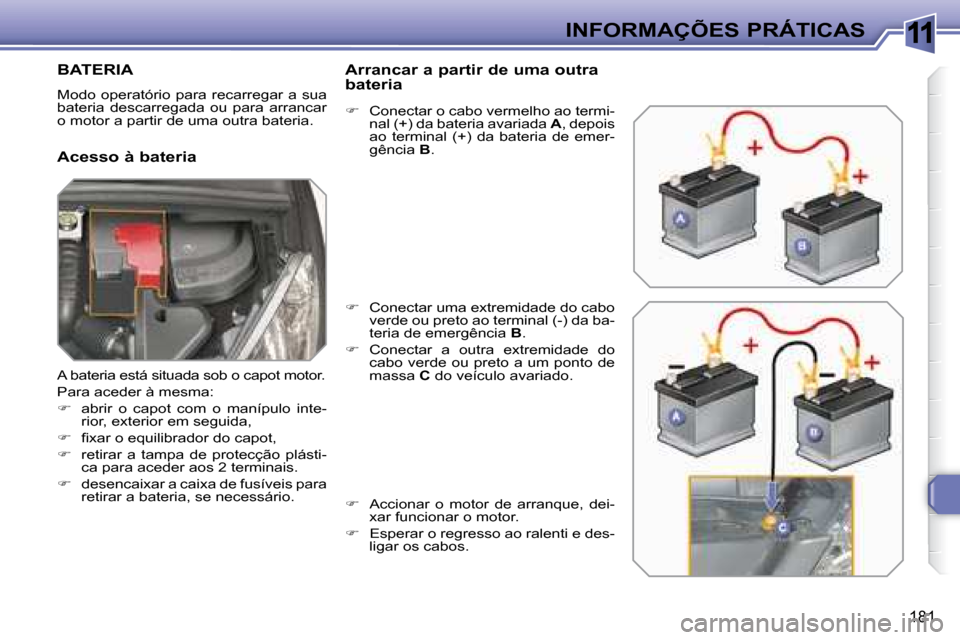

BATERIA
Modo operatório para recarregar a sua
bateria descarregada ou para arrancar
o motor a partir de uma outra bateria.
Acesso à bateria Arrancar a partir de uma outra
bateria

 Conectar o cabo vermelho ao termi-
nal (+) da bateria avariada A , depois
ao terminal (+) da bateria de emer-
gência B .

 Conectar uma extremidade do cabo
verde ou preto ao terminal (-) da ba-
teria de emergência B .

 Conectar a outra extremidade do
cabo verde ou preto a um ponto de
massa C do veículo avariado.

 Accionar o motor de arranque, dei-
xar funcionar o motor.

 Esperar o regresso ao ralenti e des-
ligar os cabos.
A bateria está situada sob o capot motor.
Para aceder à mesma:

 abrir o capot com o manípulo inte-
rior, exterior em seguida,

 fi xar o equilibrador do capot,

 retirar a tampa de protecção plásti-
ca para aceder aos 2 terminais.

 desencaixar a caixa de fusíveis para
retirar a bateria, se necessário.
