2008 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

i
22
O CONTROLO de FUNCIONAMENTO

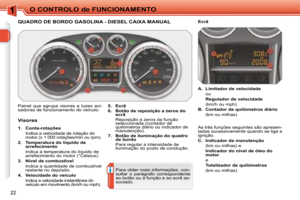

QUADRO DE BORDO GASOLINA - DIESEL CAIXA MANUAL
Painel que agrupa visores e luzes avi-
sadoras de funcionamento do veículo.
5. Ecrã

6. Botão de reposição a zeros do
ecrã
Reposição a zeros da função seleccionada (contador de
quilómetros diário ou indicador de
manutenção).

7. Botão de iluminação do quadro
de bordo
Para regular a intensidade de iluminação do posto de condução.
Visores

1. Conta-rotações
Indica a velocidade de rotação do motor (x 1 000 rotações/min ou rpm).

2. Temperatura do líquido de
arrefecimento
Indica a temperatura do líquido de arrefecimento do motor (°Celsius).

3. Nível de combustível
Indica a quantidade de combustível restante no depósito.

4. Velocidade do veículo
Indica a velocidade instantânea do veículo em movimento (km/h ou mph).
A. Limitador de velocidade
ou
Regulador de velocidade
(km/h ou mph)

B. Contador de quilómetros diário
(km ou milhas)
Ecrã
Para obter mais informações, con-
sultar o parágrafo correspondente
ao botão ou à função e ao ecrã as-
sociado. As três funções seguintes são apresen-
tadas sucessivamente quando se liga a
ignição.

C. Indicador de manutenção
(km ou milhas) e
Indicador do nível de óleo do
motor
e
Totalizador de quilómetros
(km ou milhas)

i
23
O CONTROLO de FUNCIONAMENTO

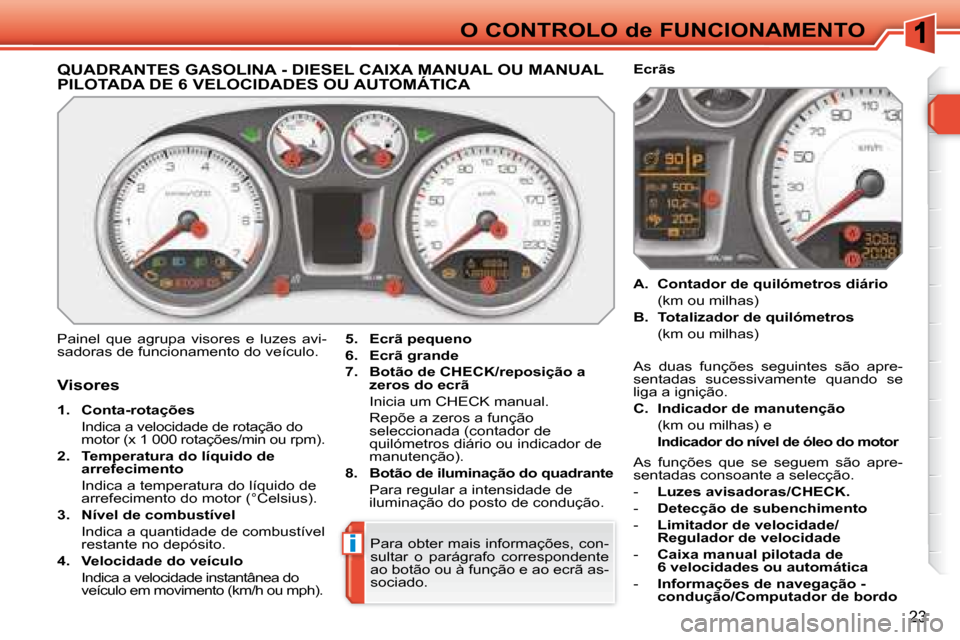

QUADRANTES GASOLINA - DIESEL CAIXA MANUAL OU MANUAL PILOTADA DE 6 VELOCIDADES OU AUTOMÁTICA QUADRANTES GASOLINA - DIESEL CAIXA MANUAL
Painel que agrupa visores e luzes avi-
sadoras de funcionamento do veículo.
5. Ecrã pequeno

6. Ecrã grande

7. Botão de CHECK/reposição a
zeros do ecrã
Inicia um CHECK manual.
Repõe a zeros a função seleccionada (contador de
quilómetros diário ou indicador de
manutenção).

8. Botão de iluminação do quadrante
Para regular a intensidade de iluminação do posto de condução.
Visores

1. Conta-rotações
Indica a velocidade de rotação do motor (x 1 000 rotações/min ou rpm).

2. Temperatura do líquido de
arrefecimento
Indica a temperatura do líquido de arrefecimento do motor (°Celsius).

3. Nível de combustível
Indica a quantidade de combustível restante no depósito.

4. Velocidade do veículo
Indica a velocidade instantânea do veículo em movimento (km/h ou mph).
A. Contador de quilómetros diário
(km ou milhas)

B. Totalizador de quilómetros
(km ou milhas)
Ecrãs
As duas funções seguintes são apre-
sentadas sucessivamente quando se
liga a ignição.

C. Indicador de manutenção
(km ou milhas) e
Indicador do nível de óleo do motor
Para obter mais informações, con-
sultar o parágrafo correspondente
ao botão ou à função e ao ecrã as-
sociado. As funções que se seguem são apre-
sentadas consoante a selecção.
-
Luzes avisadoras/CHECK.
- Detecção de subenchimento
- Limitador de velocidade/
Regulador de velocidade
- Caixa manual pilotada de
6 velocidades ou automática
- Informações de navegação -
condução/Computador de bordo

!
O CONTROLO de FUNCIONAMENTO
O acendimento da luz avisadora
pode ser fi xo ou intermitente.
Determinadas luzes avisadoras
podem apresentar os dois tipos de
acendimento. A relação do tipo de
acendimento com o estado de fun-
cionamento do veículo permitem
determinar se a situação é normal
ou se está presente uma falha.

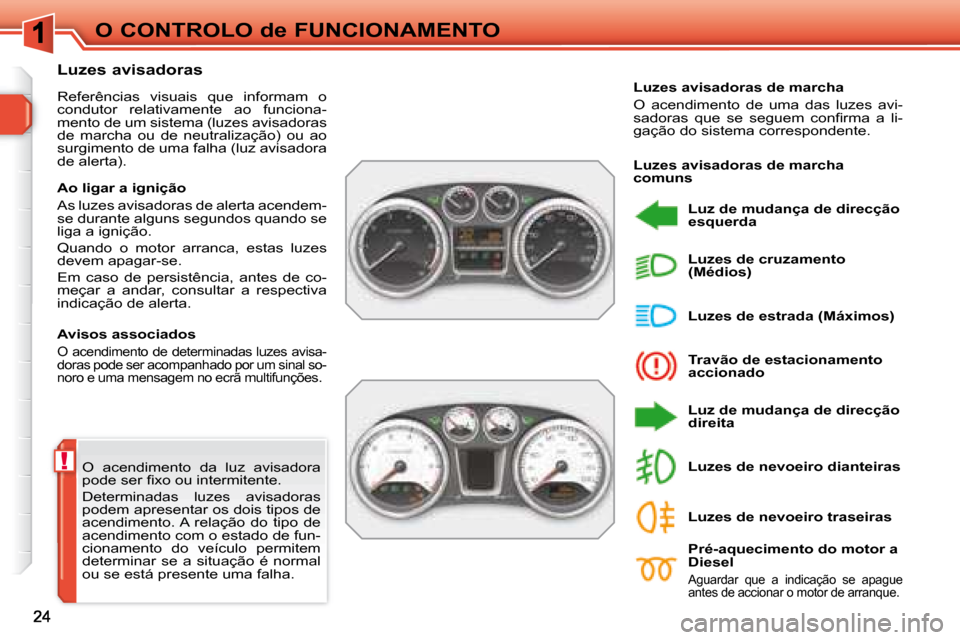

Luzes avisadoras
Referências visuais que informam o
condutor relativamente ao funciona-
mento de um sistema (luzes avisadoras
de marcha ou de neutralização) ou ao
surgimento de uma falha (luz avisadora
de alerta).
Avisos associados
O acendimento de determinadas luzes avisa-
doras pode ser acompanhado por um sinal so-
noro e uma mensagem no ecrã multifunções
.
Luzes avisadoras de marcha
O acendimento de uma das luzes avi-
sadoras que se seguem confi rma a li-
gação do sistema correspondente.
Luz de mudança de direcção
esquerda
Travão de estacionamento
accionado
Luz de mudança de direcção
direita
Luzes de estrada (Máximos)
Luzes de cruzamento
(Médios)
Pré-aquecimento do motor a
Diesel
Aguardar que a indicação se apague
antes de accionar o motor de arranque.
Luzes de nevoeiro dianteiras
Luzes de nevoeiro traseiras
Ao ligar a ignição
As luzes avisadoras de alerta acendem-
se durante alguns segundos quando se
liga a ignição.
Quando o motor arranca, estas luzes
devem apagar-se.
Em caso de persistência, antes de co-
meçar a andar, consultar a respectiva
indicação de alerta.
Luzes avisadoras de marcha
comuns

25
O CONTROLO de FUNCIONAMENTO
Pé no travão
Carregar no pedal do travão
para ligar o motor com a caixa
manual pilotada de 6 velocida-
des ou automática.
Luzes avisadoras de marcha
específi cas
As outras luzes avisadoras surgem no
ecrã grande, localizado ao centro do
quadro de bordo.
Trancamento automático
A sua apresentação indica que
activou o trancamento automá-
tico das portas e da mala em
movimento. Limitador de velocidade
A sua apresentação indica
que activou o modo do limi-
tador de velocidade.
A sua apresentação indica
que pode regular o valor da
velocidade de limitação a
memorizar.
Regulador da velocidade
A sua apresentação indica
que activou o modo do re-
gulador de velocidade.
A sua apresentação indica
que pode regular o valor da
velocidade de regulação a
memorizar.
Caixa de velocidades automática A sua apresentação indica a
posição seleccionada na gre-
lha da caixa de velocidades
(R, N, A ou M).
Limpeza automática
A sua apresentação indica que
activou a limpeza automática
do limpa-vidros dianteiro.
Acendimento automático
A sua apresentação indica que
activou o acendimento automá-
tico dos faróis.
A sua apresentação indica a
relação engatada no modo de
funcionamento automático ou
manual (1 a 6).
A sua apresentação indica o
modo de funcionamento seleccio-
nado (automático ou desporto).
A sua apresentação indica a
relação engatada no progra-
ma de funcionamento auto-
mático ou manual.
A sua apresentação indica o
programa de funcionamen-
to seleccionado (automático,
desporto, neve ou manual).
Caixa manual pilotada de 6 velocidades
A sua apresentação indica a
posição seleccionada na grelha
da caixa de velocidades (P, R,
N ou D).

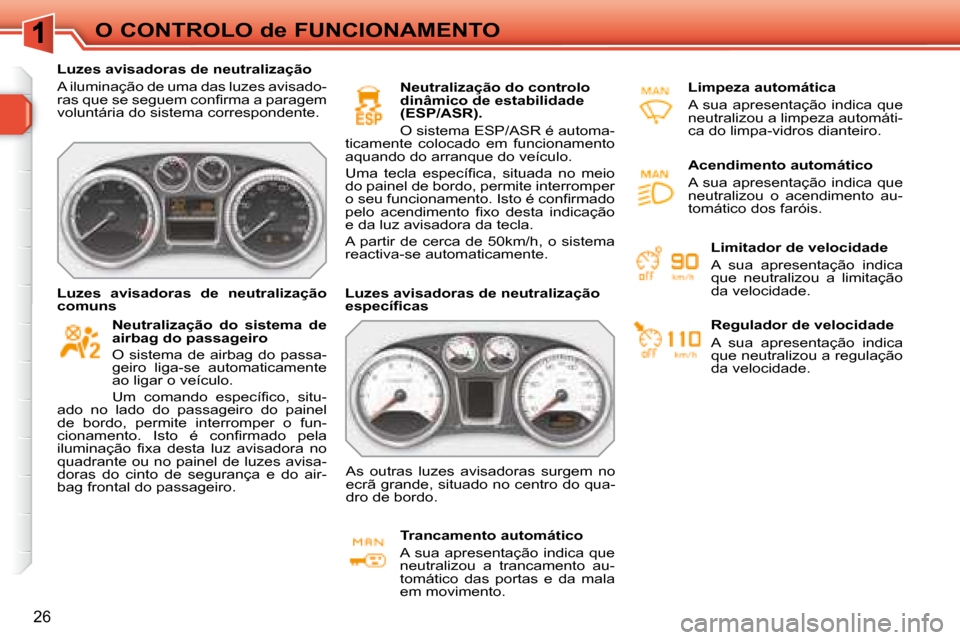

26
O CONTROLO de FUNCIONAMENTO
Luzes avisadoras de neutralização
A iluminação de uma das luzes avisado-
ras que se seguem confi rma a paragem
voluntária do sistema correspondente.
Neutralização do sistema de
airbag do passageiro
O sistema de airbag do passa-
geiro liga-se automaticamente
ao ligar o veículo.
Um comando específico, situ-
ado no lado do passageiro do painel
de bordo, permite interromper o fun-
cionamento. Isto é confirmado pela
iluminação fixa desta luz avisadora no
quadrante ou no painel de luzes avisa-
doras do cinto de segurança e do air-
bag frontal do passageiro. Neutralização do controlo
dinâmico de estabilidade
(ESP/ASR).
O sistema ESP/ASR é automa-
ticamente colocado em funcionamento
aquando do arranque do veículo.
Uma tecla específi ca, situada no meio
do painel de bordo, permite interromper
o seu funcionamento. Isto é confi rmado
pelo acendimento fi xo desta indicação
e da luz avisadora da tecla.
A partir de cerca de 50km/h, o sistema
reactiva-se automaticamente.
Luzes avisadoras de neutralização
comuns Luzes avisadoras de neutralização
específi cas
Trancamento automático
A sua apresentação indica que
neutralizou a trancamento au-
tomático das portas e da mala
em movimento. Limpeza automática
A sua apresentação indica que
neutralizou a limpeza automáti-
ca do limpa-vidros dianteiro.
As outras luzes avisadoras surgem no
ecrã grande, situado no centro do qua-
dro de bordo. Limitador de velocidade
A sua apresentação indica
que neutralizou a limitação
da velocidade.
Regulador de velocidade
A sua apresentação indica
que neutralizou a regulação
da velocidade.
Acendimento automático
A sua apresentação indica que
neutralizou o acendimento au-
tomático dos faróis.

!

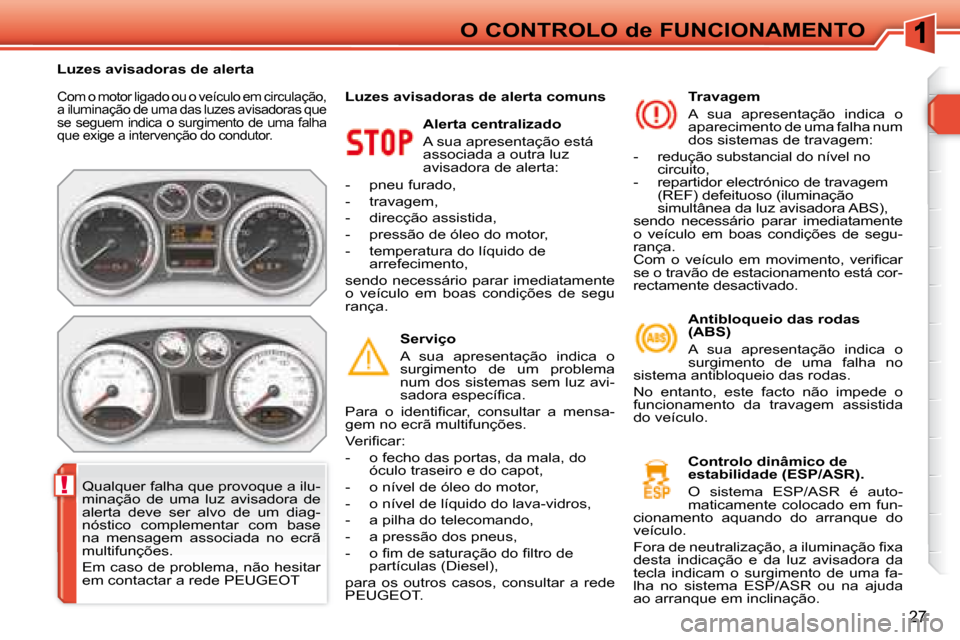

27
O CONTROLO de FUNCIONAMENTO
Com o motor ligado ou o veículo em circulação,
a iluminação de uma das luzes avisadoras que
se seguem indica o surgimento de uma falha
que exige a intervenção do condutor.
Alerta centralizado
A sua apresentação está
associada a outra luz
avisadora de alerta:
- pneu furado,
- travagem,
- direcção assistida,
- pressão de óleo do motor,
- temperatura do líquido de arrefecimento,
sendo necessário parar imediatamente
o veículo em boas condições de segu
rança.
Serviço
A sua apresentação indica o
surgimento de um problema
num dos sistemas sem luz avi-
sadora específi ca.
Para o identifi car, consultar a mensa-
gem no ecrã multifunções.
Verifi car:
- o fecho das portas, da mala, do óculo traseiro e do capot,
- o nível de óleo do motor,
- o nível de líquido do lava-vidros,
- a pilha do telecomando,
- a pressão dos pneus,
- o fi m de saturação do fi ltro de partículas (Diesel),
para os outros casos, consultar a rede
PEUGEOT .
Travagem
A sua apresentação indica o aparecimento de uma falha num dos sistemas de travagem:
- redução substancial do nível no circuito, - repartidor electrónico de travagem (REF) defeituoso (iluminação simultânea da luz avisadora ABS), sendo necessário parar imediatamente o veículo em boas condições de segu-rança. Com o veículo em movimento, verifi car se o travão de estacionamento está cor-rectamente desactivado.
Qualquer falha que provoque a ilu-
minação de uma luz avisadora de
alerta deve ser alvo de um diag-
nóstico complementar com base
na mensagem associada no ecrã
multifunções.
Em caso de problema, não hesitar
em contactar a rede PEUGEOT
Luzes avisadoras de alerta


Antibloqueio das rodas
(ABS)
A sua apresentação indica o
surgimento de uma falha no
sistema antibloqueio das rodas.
No entanto, este facto não impede o
funcionamento da travagem assistida
do veículo.
Luzes avisadoras de alerta comuns
Controlo dinâmico de
estabilidade (ESP/ASR).
O sistema ESP/ASR é auto-
maticamente colocado em fun-
cionamento aquando do arranque do
veículo.
Fora de neutralização, a iluminação fi xa
desta indicação e da luz avisadora da
tecla indicam o surgimento de uma fa-
lha no sistema ESP/ASR ou na ajuda
ao arranque em inclinação.

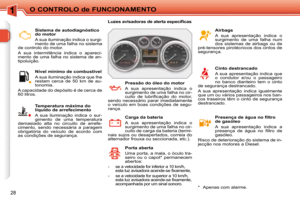

28

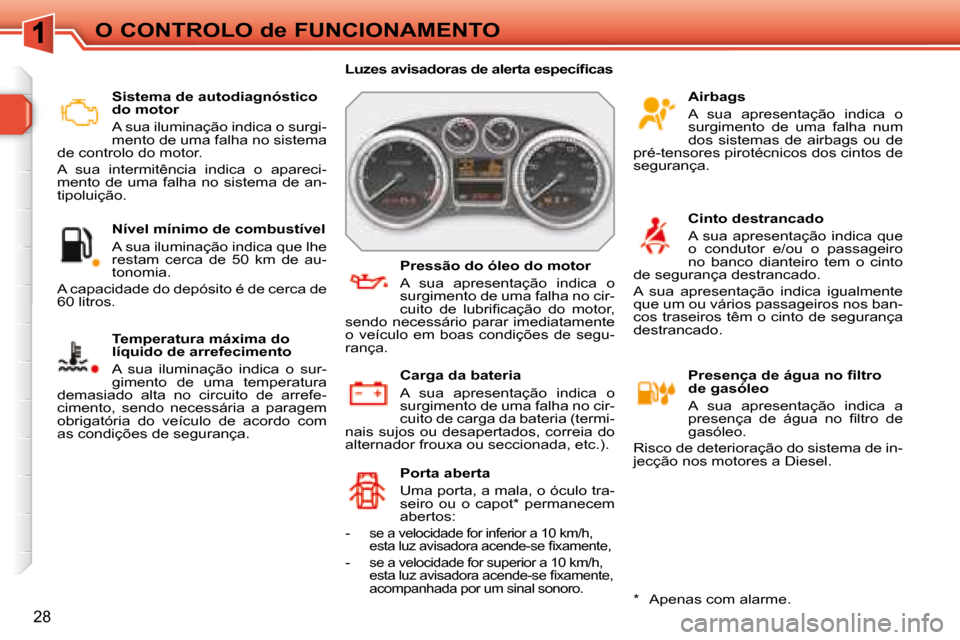

O CONTROLO de FUNCIONAMENTO Sistema de autodiagnóstico
do motor
A sua iluminação indica o surgi-
mento de uma falha no sistema
de controlo do motor.
A sua intermitência indica o apareci-
mento de uma falha no sistema de an-
tipoluição.

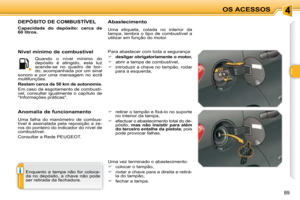

Nível mínimo de combustível
A sua iluminação indica que lhe
restam cerca de 50 km de au-
tonomia.
A capacidade do depósito é de cerca de
60 litros.
Temperatura máxima do
líquido de arrefecimento
A sua iluminação indica o sur-
gimento de uma temperatura
demasiado alta no circuito de arrefe-
cimento, sendo necessária a paragem
obrigatória do veículo de acordo com
as condições de segurança. Airbags
A sua apresentação indica o
surgimento de uma falha num
dos sistemas de airbags ou de
pré-tensores pirotécnicos dos cintos de
segurança.
Cinto destrancado
A sua apresentação indica que
o condutor e/ou o passageiro
no banco dianteiro tem o cinto
de segurança destrancado.
A sua apresentação indica igualmente
que um ou vários passageiros nos ban-
cos traseiros têm o cinto de segurança
destrancado.
Presença de água no fi ltro
de gasóleo
A sua apresentação indica a
presença de água no fi ltro de
gasóleo.
Risco de deterioração do sistema de in-
jecção nos motores a Diesel.

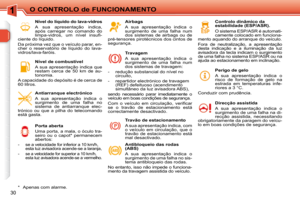

Porta aberta
Uma porta, a mala, o óculo tra-
seiro ou o capot * permanecem
abertos:
-
se a velocidade for inferior a 10 km/h,
esta luz avisadora acende-se fi xamente,
-
se a velocidade for superior a 10 km/h,
esta luz avisadora acende-se fi xamente,
acompanhada por um sinal sonoro.
Carga da bateria
A sua apresentação indica o
surgimento de uma falha no cir-
cuito de carga da bateria (termi-
nais sujos ou desapertados, correia do
alternador frouxa ou seccionada, etc.). Pressão do óleo do motor
A sua apresentação indica o
surgimento de uma falha no cir-
cuito de lubrifi cação do motor,
sendo necessário parar imediatamente
o veículo em boas condições de segu-
rança.

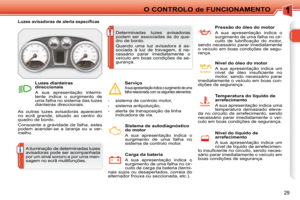

Luzes avisadoras de alerta específi cas
* Apenas com alarme.

i
!
29
O CONTROLO de FUNCIONAMENTO
A iluminação de determinadas luzes
avisadoras pode ser acompanhada
por um sinal sonoro e por uma men-
sagem no ecrã multifunções.
Luzes avisadoras de alerta específi cas
As outras luzes avisadoras aparecem
no ecrã grande, situado ao centro do
quadro de bordo.
Consoante a gravidade da falha, estes
podem acender-se a laranja ou a ver-
melho. Determinadas luzes avisadoras
podem ser associadas às do qua-
dro de bordo.
Quando uma luz avisadora é as-
sociada à luz de travagem, é ne-
cessário parar imediatamente o
veículo em boas condições de se-
gurança.
Luzes dianteiras
direccionais
A sua apresentação intermi-
tente indica o surgimento de
uma falha no sistema das luzes
dianteiras direccionais. Pressão do óleo do motor
A sua apresentação indica o
surgimento de uma falha no cir-
cuito de lubrifi cação do motor,
sendo necessário parar imediatamente
o veículo em boas condições de segu-
rança.
Serviço
A sua apresentação indica o surgimento de uma
falha relacionada com os seguintes elementos:
Sistema de autodiagnóstico
do motor
A sua apresentação indica o
surgimento de uma falha no
sistema de controlo motor. Nível do óleo do motor
A sua apresentação indica um
nível de óleo insufi ciente no
motor, sendo necessário parar
imediatamente o veículo em boas con-
dições de segurança.
Temperatura do líquido de
arrefecimento
A sua apresentação indica uma
temperatura demasiado eleva-
da no circuito de arrefecimento, sendo
necessário parar imediatamente o veí-
culo em boas condições de segurança.
Nível do líquido de
arrefecimento
A sua apresentação indica um
nível de líquido de arrefecimen-
to insufi ciente no circuito, sendo neces-
sário parar imediatamente o veículo em
boas condições de segurança.
Carga da bateria
A sua apresentação indica o
surgimento de uma falha no cir-
cuito de carga da bateria (termi-
nais sujos ou desapertados, correia do
alternador frouxa ou seccionada, etc.).
- sistema de controlo motor,
- sistema antipoluição,
- alerta de transposição da linha
indicadora de via.
