2008 Hyundai Santa Fe Manual del propietario (in Spanish)

6
MANTENGALO USTED MISMO
7
!
G030C02JM-GYT

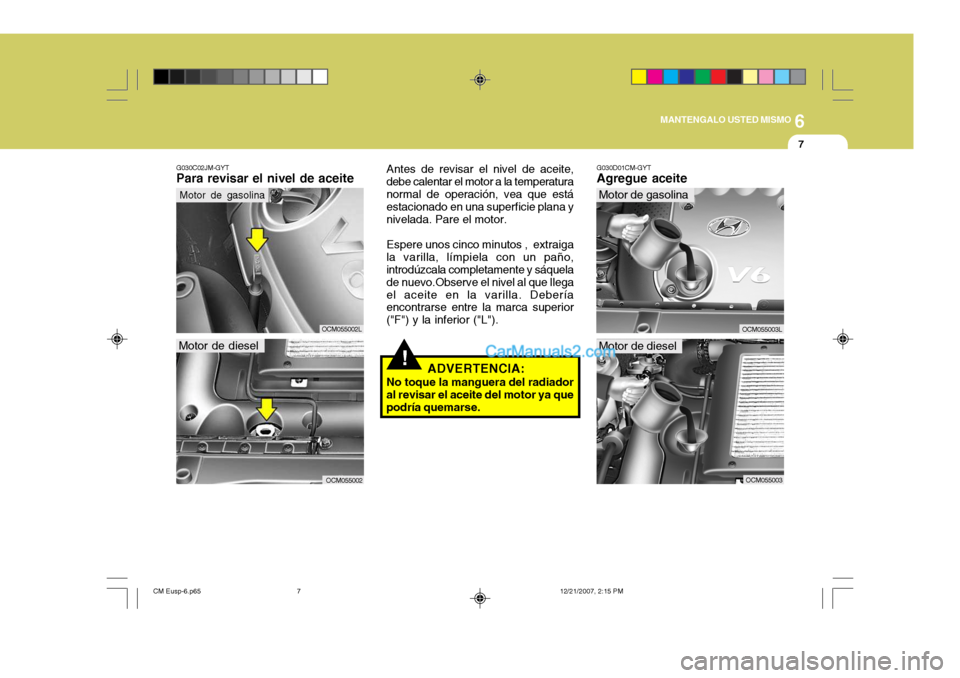

Para revisar el nivel de aceite
Motor de diesel Antes de revisar el nivel de aceite,
debe calentar el motor a la temperatura normal de operación, vea que está estacionado en una superficie plana y nivelada. Pare el motor.
Espere unos cinco minutos , extraiga
la varilla, límpiela con un paño, introdúzcala completamente y sáquela de nuevo.Observe el nivel al que llegael aceite en la varilla. Debería encontrarse entre la marca superior ("F") y la inferior ("L").
OCM055002
Motor de gasolina
OCM055002L ADVERTENCIA:
No toque la manguera del radiador
al revisar el aceite del motor ya que podría quemarse.
G030D01CM-GYT Agregue aceite
OCM055003
OCM055003L
Motor de gasolina
Motor de diesel
CM Eusp-6.p65 12/21/2007, 2:15 PM
7

6MANTENGALO USTED MISMO
8
!
!
G350A01A-GYT

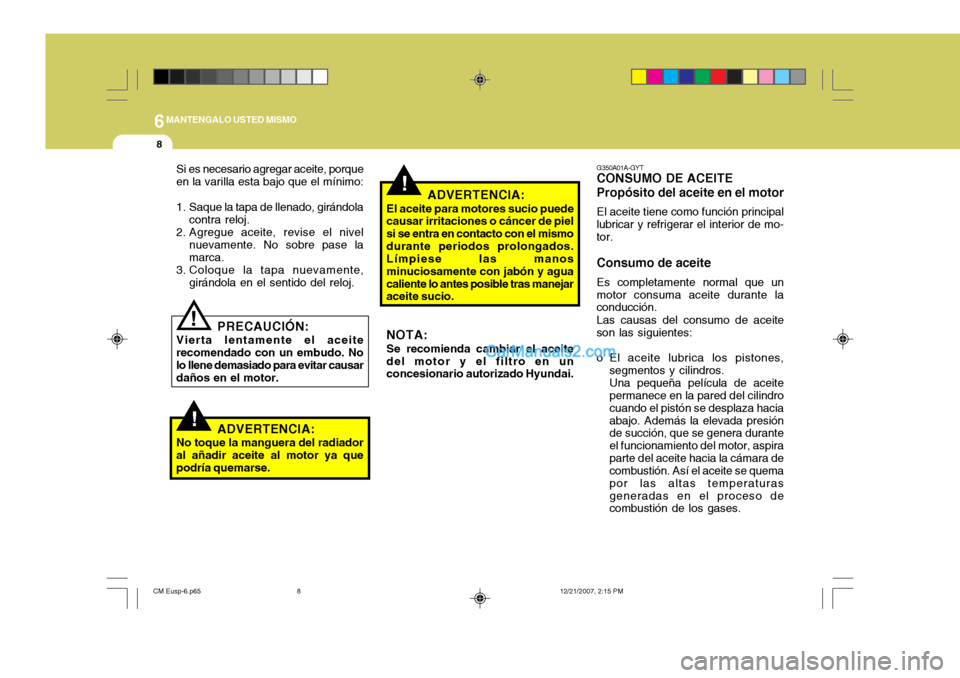

CONSUMO DE ACEITE Propósito del aceite en el motor
El aceite tiene como función principal
lubricar y refrigerar el interior de mo- tor. Consumo de aceite
Es completamente normal que un
motor consuma aceite durante la conducción.
Las causas del consumo de aceite
son las siguientes:
o El aceite lubrica los pistones, segmentos y cilindros. Una pequeña película de aceite permanece en la pared del cilindro cuando el pistón se desplaza haciaabajo. Además la elevada presión de succión, que se genera durante el funcionamiento del motor, aspiraparte del aceite hacia la cámara de combustión. Así el aceite se quema por las altas temperaturasgeneradas en el proceso de combustión de los gases.
Si es necesario agregar aceite, porque en la varilla esta bajo que el mínimo:
1. Saque la tapa de llenado, girándola
contra reloj.
2. Agregue aceite, revise el nivel
nuevamente. No sobre pase la marca.
3. Coloque la tapa nuevamente, girándola en el sentido del reloj.
! PRECAUCIÓN:
Vierta lentamente el aceite recomendado con un embudo. No lo llene demasiado para evitar causardaños en el motor.
ADVERTENCIA:
No toque la manguera del radiador al añadir aceite al motor ya que podría quemarse. ADVERTENCIA:
El aceite para motores sucio puede causar irritaciones o cáncer de piel si se entra en contacto con el mismodurante periodos prolongados. Límpiese las manos minuciosamente con jabón y aguacaliente lo antes posible tras manejar aceite sucio. NOTA: Se recomienda cambiar el aceite del motor y el filtro en un concesionario autorizado Hyundai.
CM Eusp-6.p65 12/21/2007, 2:15 PM
8

6
MANTENGALO USTED MISMO

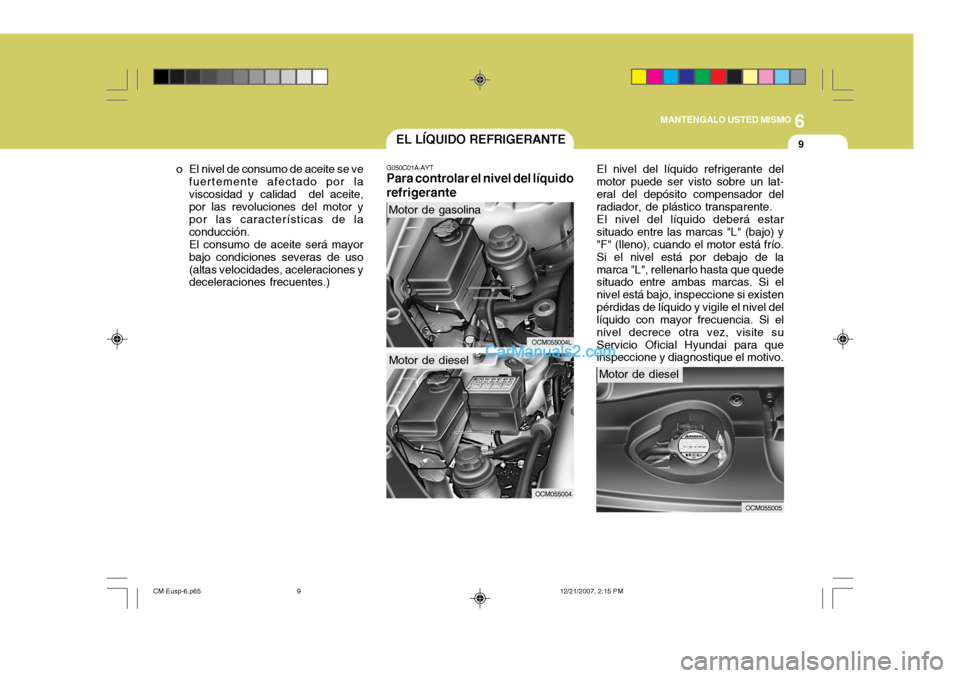

9EL LÍQUIDO REFRIGERANTE
G050C01A-AYT
Para controlar el nivel del líquido refrigerante El nivel del líquido refrigerante del
motor puede ser visto sobre un lat- eral del depósito compensador del radiador, de plástico transparente.
El nivel del líquido deberá estar
situado entre las marcas "L" (bajo) y"F" (lleno), cuando el motor está frío. Si el nivel está por debajo de lamarca "L", rellenarlo hasta que quede situado entre ambas marcas. Si el nivel está bajo, inspeccione si existenpérdidas de líquido y vigile el nivel del líquido con mayor frecuencia. Si el nivel decrece otra vez, visite suServicio Oficial Hyundai para que inspeccione y diagnostique el motivo.
OCM055004
Motor de diesel
OCM055005
Motor de diesel
o El nivel de consumo de aceite se ve
fuertemente afectado por la viscosidad y calidad del aceite, por las revoluciones del motor y por las características de laconducción.El consumo de aceite será mayorbajo condiciones severas de uso(altas velocidades, aceleraciones y deceleraciones frecuentes.)
OCM055004L
Motor de gasolina
CM Eusp-6.p65 12/21/2007, 2:15 PM
9

6MANTENGALO USTED MISMO
10
PRECAUCIÓN:
o No ponga en funcionamiento los limpiaparabrisas con los parabrisas secos, acortará la vida de las plumillas y puederayar el parabrisas.
o Evite que la goma de la escobilla
entre en contacto con productos derivados del petróleo, como el aceite para motores, gasolina,etc.!

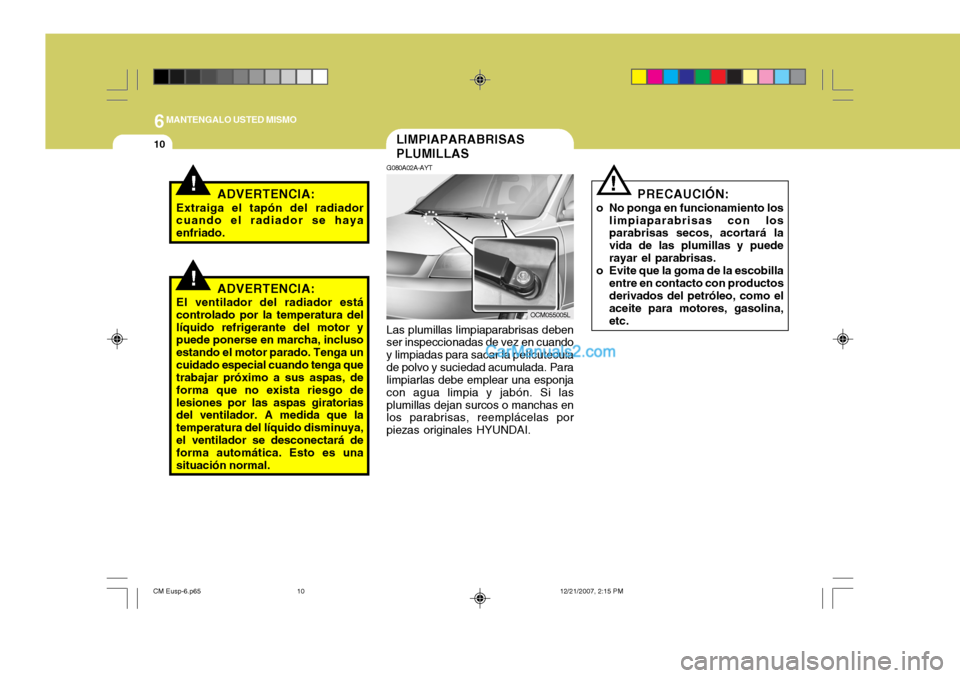

LIMPIAPARABRISAS PLUMILLAS
G080A02A-AYT Las plumillas limpiaparabrisas deben ser inspeccionadas de vez en cuando y limpiadas para sacar la pelícuteculade polvo y suciedad acumulada. Para limpiarlas debe emplear una esponja con agua limpia y jabón. Si lasplumillas dejan surcos o manchas en los parabrisas, reemplácelas por piezas originales HYUNDAI. OCM055005L
!
!ADVERTENCIA:
Extraiga el tapón del radiador cuando el radiador se haya enfriado.
ADVERTENCIA:
El ventilador del radiador estácontrolado por la temperatura dellíquido refrigerante del motor y puede ponerse en marcha, incluso estando el motor parado. Tenga uncuidado especial cuando tenga que trabajar próximo a sus aspas, de forma que no exista riesgo delesiones por las aspas giratorias del ventilador. A medida que la temperatura del líquido disminuya,el ventilador se desconectará de forma automática. Esto es una situación normal.
CM Eusp-6.p65 12/21/2007, 2:15 PM
10

6
MANTENGALO USTED MISMO
11
G080B01HR-GYT

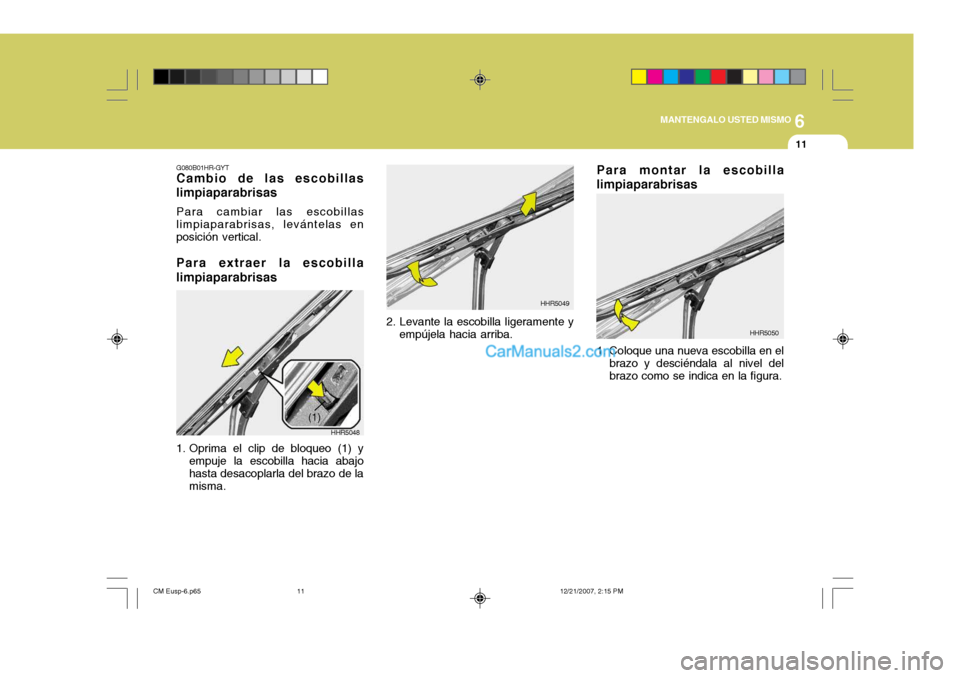

Cambio de las escobillas limpiaparabrisas
Para cambiar las escobillas limpiaparabrisas, levántelas en posición vertical.
Para extraer la escobilla limpiaparabrisas
1. Oprima el clip de bloqueo (1) y empuje la escobilla hacia abajo hasta desacoplarla del brazo de lamisma. HHR5048
(1)
2. Levante la escobilla ligeramente y
empújela hacia arriba. HHR5049
HHR5050
1. Coloque una nueva escobilla en el brazo y desciéndala al nivel del brazo como se indica en la figura.
Para montar la escobilla limpiaparabrisas
CM Eusp-6.p65
12/21/2007, 2:15 PM
11

6MANTENGALO USTED MISMO
12
!
PRECAUCIÓN:
o El anticongelante (refrigerante de motor) no deberá ser utilizado en el sistema lavaparabrisas debido a que ataca las pinturasy otras terminaciones.
o No accionar el lavaparabrisas si
el depósito de agua está vacío.Esto puede dañar la bombalavaparabrisas.

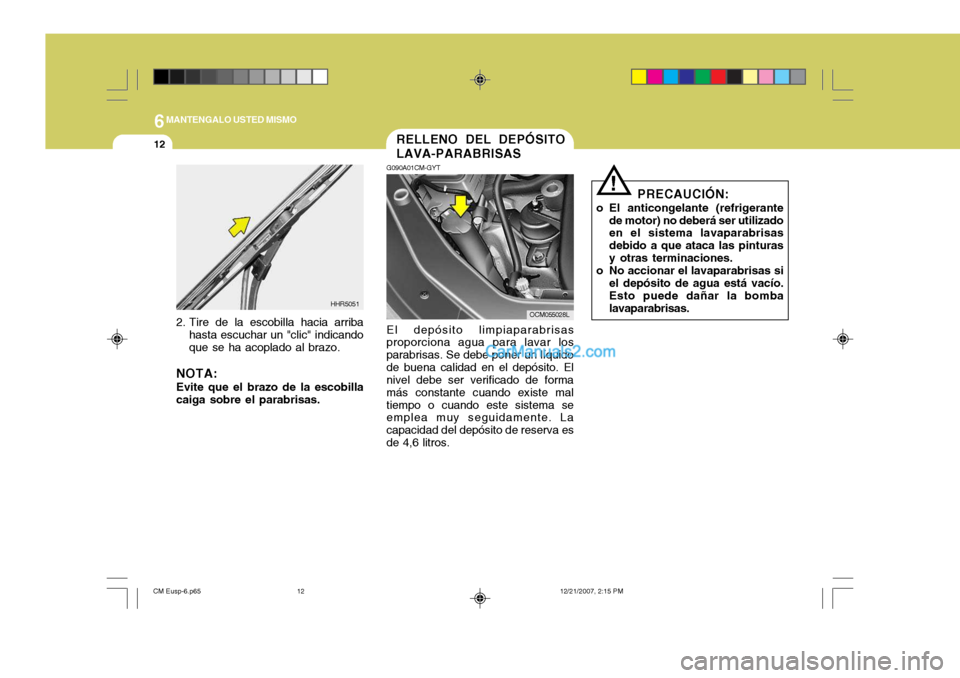

El depósito limpiaparabrisas proporciona agua para lavar los parabrisas. Se debe poner un líquidode buena calidad en el depósito. El nivel debe ser verificado de forma más constante cuando existe maltiempo o cuando este sistema se emplea muy seguidamente. La capacidad del depósito de reserva esde 4,6 litros.
RELLENO DEL DEPÓSITO LAVA-PARABRISAS
G090A01CM-GYT
2. Tire de la escobilla hacia arriba
hasta escuchar un "clic" indicando que se ha acoplado al brazo.
NOTA: Evite que el brazo de la escobilla caiga sobre el parabrisas. HHR5051OCM055028L
CM Eusp-6.p65
12/21/2007, 2:15 PM
12

6
MANTENGALO USTED MISMO
13
!

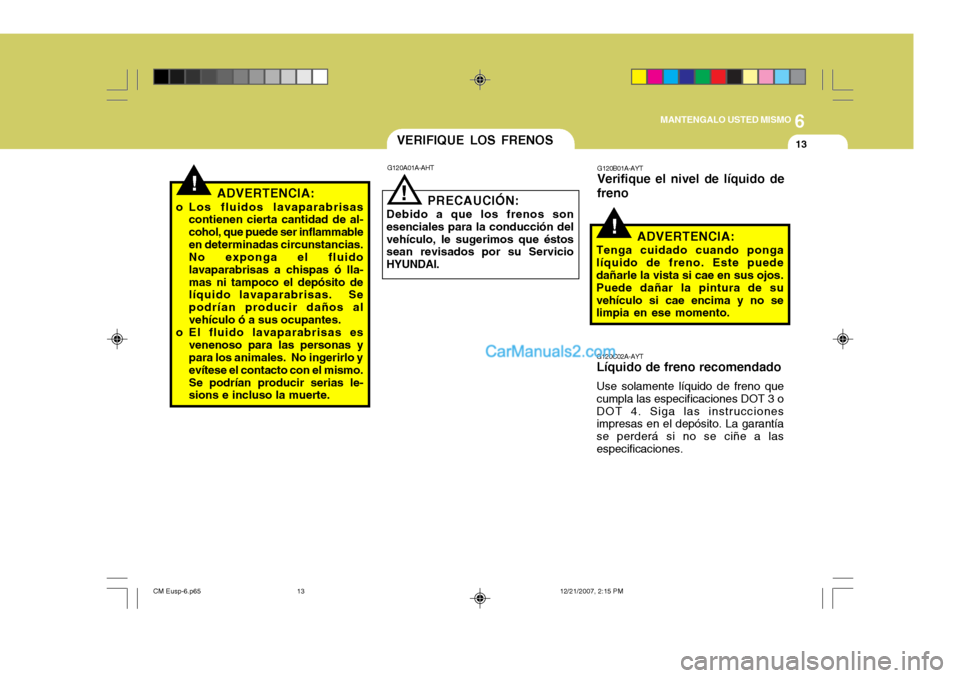

G120C02A-AYT Líquido de freno recomendado Use solamente líquido de freno que cumpla las especificaciones DOT 3 oDOT 4. Siga las instrucciones impresas en el depósito. La garantía se perderá si no se ciñe a lasespecificaciones.
VERIFIQUE LOS FRENOS
G120A01A-AHT G120B01A-AYT
Verifique el nivel de líquido de freno
! PRECAUCIÓN:
Debido a que los frenos son esenciales para la conducción delvehículo, le sugerimos que éstos sean revisados por su Servicio HYUNDAI. ADVERTENCIA:
Tenga cuidado cuando pongalíquido de freno. Este puede dañarle la vista si cae en sus ojos. Puede dañar la pintura de suvehículo si cae encima y no se limpia en ese momento.!ADVERTENCIA:
o Los fluidos lavaparabrisas contienen cierta cantidad de al- cohol, que puede ser inflammableen determinadas circunstancias. No exponga el fluido lavaparabrisas a chispas ó lla-mas ni tampoco el depósito de líquido lavaparabrisas. Se podrían producir daños alvehículo ó a sus ocupantes.
o El fluido lavaparabrisas es venenoso para las personas y para los animales. No ingerirlo y evítese el contacto con el mismo.Se podrían producir serias le- sions e incluso la muerte.
CM Eusp-6.p65 12/21/2007, 2:15 PM
13

6MANTENGALO USTED MISMO

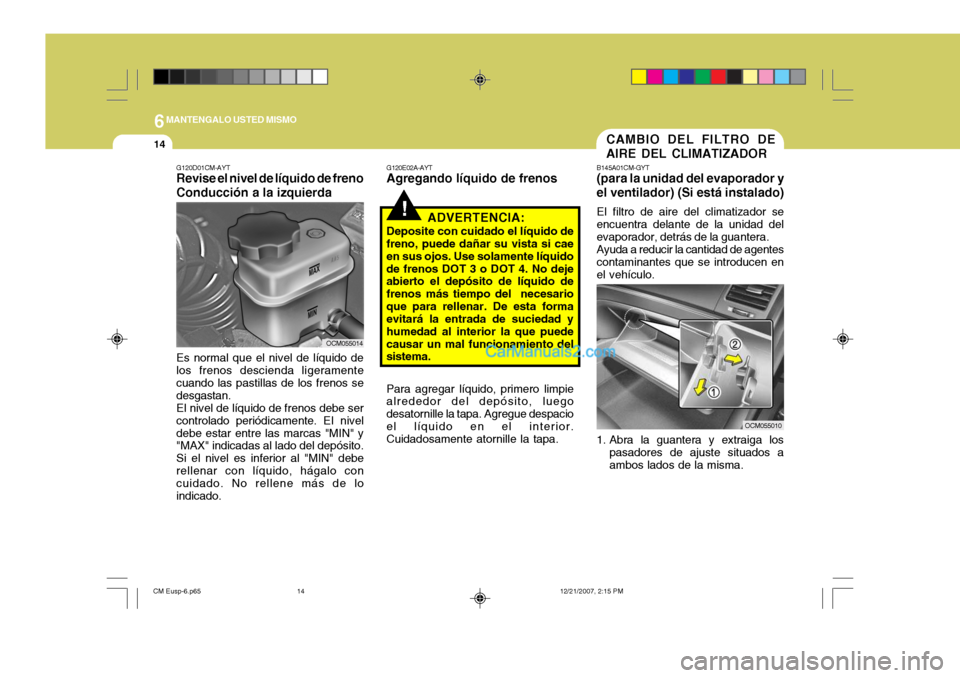

14CAMBIO DEL FILTRO DE AIRE DEL CLIMATIZADOR
B145A01CM-GYT (para la unidad del evaporador y el ventilador) (Si está instalado) El filtro de aire del climatizador se encuentra delante de la unidad del evaporador, detrás de la guantera. Ayuda a reducir la cantidad de agentes contaminantes que se introducen en el vehículo.
1. Abra la guantera y extraiga los pasadores de ajuste situados aambos lados de la misma.
OCM055010
!
G120E02A-AYT
Agregando líquido de frenos
ADVERTENCIA:
Deposite con cuidado el líquido de
freno, puede dañar su vista si cae en sus ojos. Use solamente líquidode frenos DOT 3 o DOT 4. No deje abierto el depósito de líquido de frenos más tiempo del necesarioque para rellenar. De esta forma evitará la entrada de suciedad y humedad al interior la que puedecausar un mal funcionamiento del sistema.
Para agregar líquido, primero limpie
alrededor del depósito, luego desatornille la tapa. Agregue despacioel líquido en el interior. Cuidadosamente atornille la tapa.G120D01CM-AYT Revise el nivel de líquido de freno Conducción a la izquierda
OCM055014
Es normal que el nivel de líquido de los frenos descienda ligeramente cuando las pastillas de los frenos se desgastan.El nivel de líquido de frenos debe sercontrolado periódicamente. EI niveldebe estar entre las marcas "MIN" y "MAX" indicadas al lado del depósito. Si el nivel es inferior al "MIN" deberellenar con líquido, hágalo con cuidado. No rellene más de lo indicado.
CM Eusp-6.p65 12/21/2007, 2:15 PM
14
