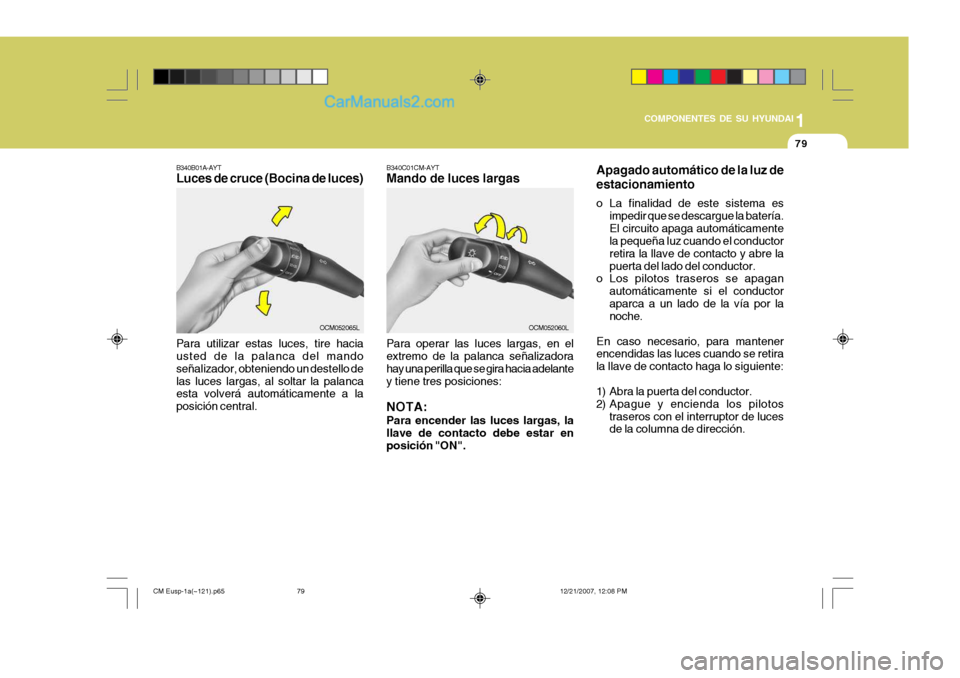

1
COMPONENTES DE SU HYUNDAI
79
B340B01A-AYT Luces de cruce (Bocina de luces) Para utilizar estas luces, tire hacia usted de la palanca del mando señalizador, obteniendo un destello delas luces largas, al soltar la palanca esta volverá automáticamente a la posición central.
OCM052065L B340C01CM-AYT Mando de luces largas Para operar las luces largas, en el extremo de la palanca señalizadora hay una perilla que se gira hacia adelantey tiene tres posiciones: NOTA: Para encender las luces largas, la llave de contacto debe estar enposición "ON". Apagado automático de la luz de estacionamiento
o La finalidad de este sistema es
impedir que se descargue la batería. El circuito apaga automáticamente la pequeña luz cuando el conductor retira la llave de contacto y abre lapuerta del lado del conductor.
o Los pilotos traseros se apagan
automáticamente si el conductoraparca a un lado de la vía por la noche.
En caso necesario, para mantenerencendidas las luces cuando se retira la llave de contacto haga lo siguiente:
1) Abra la puerta del conductor.
2) Apague y encienda los pilotos traseros con el interruptor de luces de la columna de dirección.OCM052060L
CM Eusp-1a(~121).p65 12/21/2007, 12:08 PM
79

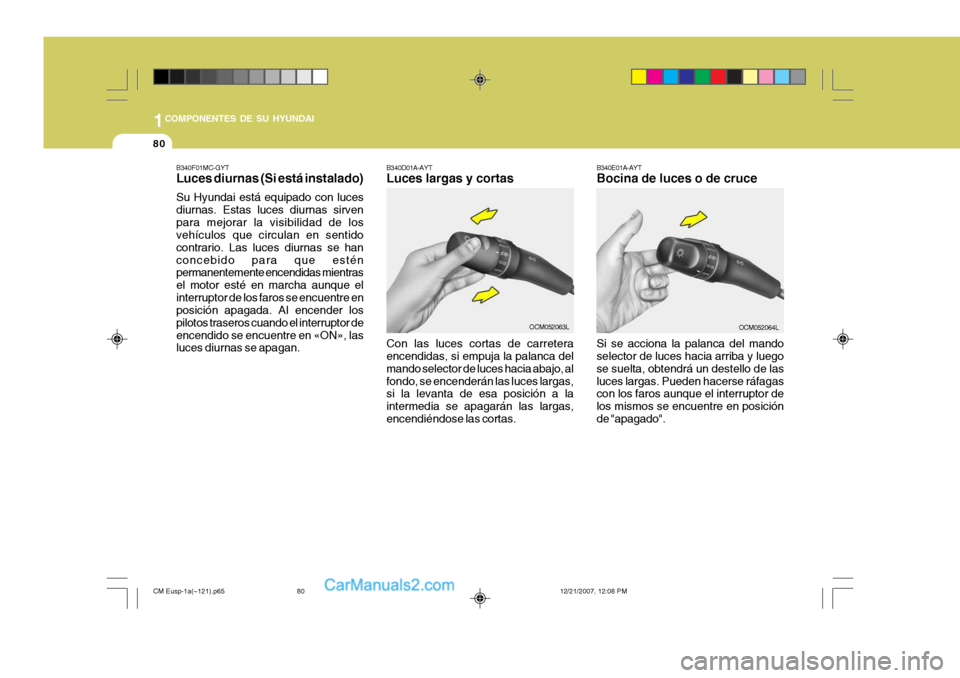

1COMPONENTES DE SU HYUNDAI
80
Si se acciona la palanca del mando selector de luces hacia arriba y luego se suelta, obtendrá un destello de lasluces largas. Pueden hacerse ráfagas con los faros aunque el interruptor de los mismos se encuentre en posiciónde "apagado".
B340E01A-AYT Bocina de luces o de cruce
OCM052064L
B340D01A-AYT Luces largas y cortas Con las luces cortas de carretera encendidas, si empuja la palanca del mando selector de luces hacia abajo, alfondo, se encenderán las luces largas, si la levanta de esa posición a la intermedia se apagarán las largas,encendiéndose las cortas.OCM052063L
B340F01MC-GYT Luces diurnas (Si está instalado) Su Hyundai está equipado con luces diurnas. Estas luces diurnas sirvenpara mejorar la visibilidad de los vehículos que circulan en sentido contrario. Las luces diurnas se hanconcebido para que estén permanentemente encendidas mientras el motor esté en marcha aunque elinterruptor de los faros se encuentre en posición apagada. Al encender los pilotos traseros cuando el interruptor deencendido se encuentre en «ON», las luces diurnas se apagan.
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
80

1
COMPONENTES DE SU HYUNDAI
81
B345G01CM-GYT Interruptor del lavafaros (Si está instalado)
OCM052066
El interruptor del lavafaros puede operarse con el interruptor de encendido y el interruptor de las luces en la posición “ON”. Gire el cilindro a la posición “ON”y el líquido del lavafaros se pulverizará en las lentes de los faros durante un momento. NOTA: Compruebe los lavafaros periódicamente para confirmar que se pulveriza líquido sobre las lentes de los faros.
OCM052062
NOTA:
o No coloque ningún objeto sobre el sensor situado en el panel de instrumentos para facilitar el buenfuncionamiento del sistema de luz automática.
o No limpie el sensor con limpiacristales.
o Si el parabrisas de su vehículo es
de cristal tintado o con otro tipo de revestimiento, ello puede afectar negativamente el funcionamiento del sistema de laluz automática.
Sensor de la luz automática
B340G01LZ-GYT Alumbrado automático (Si está instalado) Para accionar el alumbrado automático, gire el extremo del cuerpo del selector multifunción. Si coloca el selector multifunción en "AUTO", los pilotostraseros y los faros se encenderán o bien se apagarán automáticamente según la iluminación exterior. NOTA: Encienda las luces del vehículo manualmente en caso de reducción de la visibilidad por niebla,nubosidad o lluvia.
OCM052061L
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
81

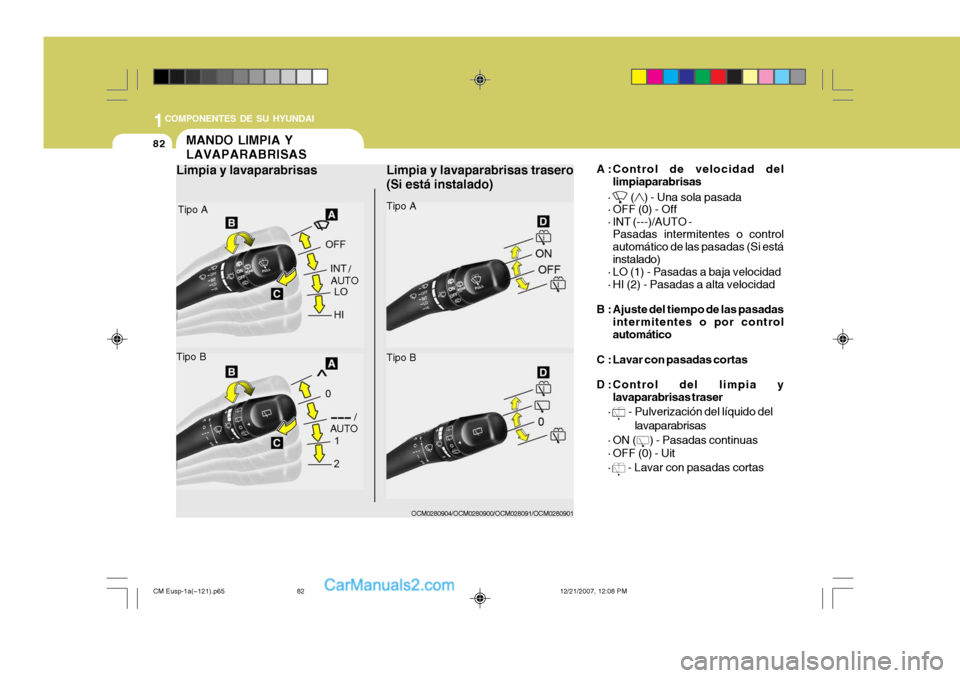

1COMPONENTES DE SU HYUNDAI
82MANDO LIMPIA Y LAVAPARABRISAS
OCM0280904/OCM0280900/OCM028091/OCM0280901
Limpia y lavaparabrisas trasero (Si está instalado) A :Control de velocidad del
limpiaparabrisas
·
() - Una sola pasada
· OFF (0) - Off
· INT (---)/AUTO -
Pasadas intermitentes o controlautomático de las pasadas (Si estáinstalado)
· LO (1) - Pasadas a baja velocidad
· HI (2) - Pasadas a alta velocidad
B : Ajuste del tiempo de las pasadas intermitentes o por controlautomático
C : Lavar con pasadas cortas
D :Control del limpia y lavaparabrisas traser
·
- Pulverización del líquido del lavaparabrisas
· ON (
) - Pasadas continuas
· OFF (0) - Uit ·
- Lavar con pasadas cortas
Limpia y lavaparabrisas
Tipo A
/ AUTO
/ AUTO
Tipo B Tipo A Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
82

1

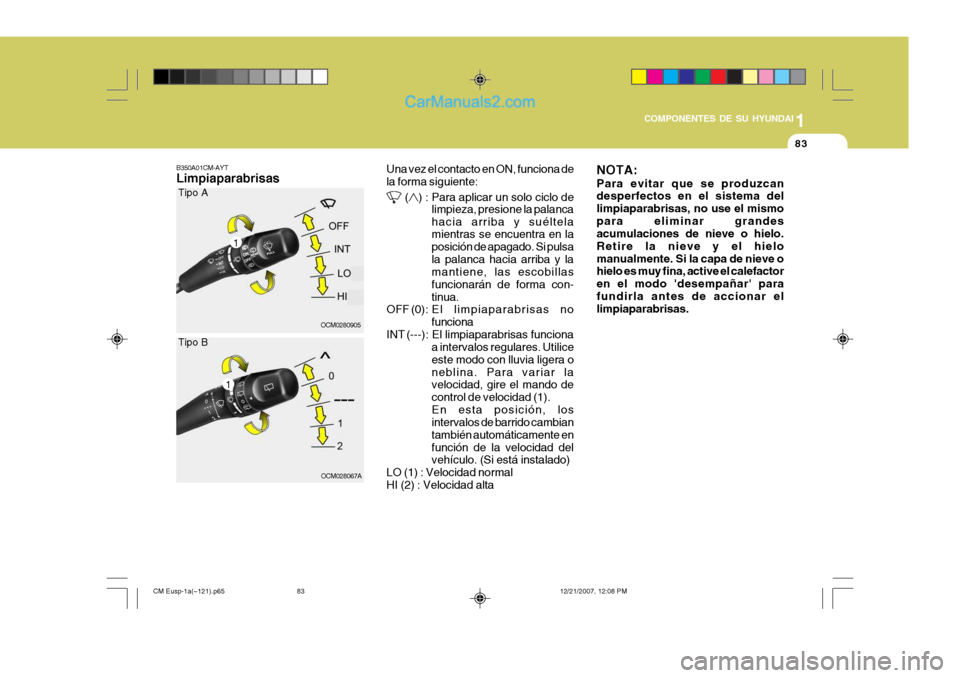

COMPONENTES DE SU HYUNDAI
83
B350A01CM-AYT Limpiaparabrisas Una vez el contacto en ON, funciona de la forma siguiente:
() : Para aplicar un solo ciclo de
limpieza, presione la palanca hacia arriba y suéltela mientras se encuentra en la posición de apagado. Si pulsala palanca hacia arriba y la mantiene, las escobillas funcionarán de forma con-tinua.
OFF (0): E l limpiaparabrisas no
funciona
INT (---): El limpiaparabrisas funciona a intervalos regulares. Utiliceeste modo con lluvia ligera oneblina. Para variar la velocidad, gire el mando de control de velocidad (1).En esta posición, los intervalos de barrido cambian también automáticamente enfunción de la velocidad del vehículo. (Si está instalado)
LO (1) : Velocidad normal HI (2) : Velocidad alta NOTA: Para evitar que se produzcan desperfectos en el sistema del limpiaparabrisas, no use el mismopara eliminar grandes acumulaciones de nieve o hielo. Retire la nieve y el hielomanualmente. Si la capa de nieve o hielo es muy fina, active el calefactor en el modo 'desempañar' parafundirla antes de accionar el limpiaparabrisas.Tipo A
OCM0280905
OCM028067A
Tipo B
1
1
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
83

1COMPONENTES DE SU HYUNDAI
84
!ADVERTENCIA:
Cuando la llave de contacto se encuentra en la posición "ON" (de encendido) y el interruptor del limpiaparabrisas en la posición"AUTO", para no cortarse las manos, extreme las precauciones en los siguientes casos.
o Cuando toque el extremo superior del cristal del parabrisas orientado al sensor de lluvia.
o Cuando limpie con un trapo el
extremo superior del cristal delparabrisas.
o Cuando el cristal del parabrisas
vibre.
Cuando el interruptor dellimpiaparabrisas se fija en la posición"AUTO", el sensor de lluvia localizado en el extremo superior del cristal del parabrisas evalúa la intensidad con laque llueve para poder ajustar el intervalo operativo de las escobillas. Si el interriuptor de encendido estáactivado cuando el interruptor del limpiaparabrisas está en el modo AUTO o el limpiaparabrisas está en el modoAUTO cuando el se enciende el interruptor, o el mando mando de con- trol de vellocidad está hacia arribacuando el interruptor del limpiaparabrisas está en AUTO El limpiaparabrisas funcionará una vezpara realizar el autocomprobación del sistema. Lleve el mando del limpiaparabrisas a la posición OFF (0)cuando no lo utilice. NOTA: Si en el cristal del parabrisas se ha acumulado una gran cantidad denieve o hielo, las escobillas no podrán operar en condiciones normales hasta pasados 10 minutos.
OCM052300
Sensor de lluvia
OCM027071
B350B02CM-GYT Funcionamiento automático del limpiaparabrisas(Si está instalado)
Tipo A
OCM028071A
Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
84

1

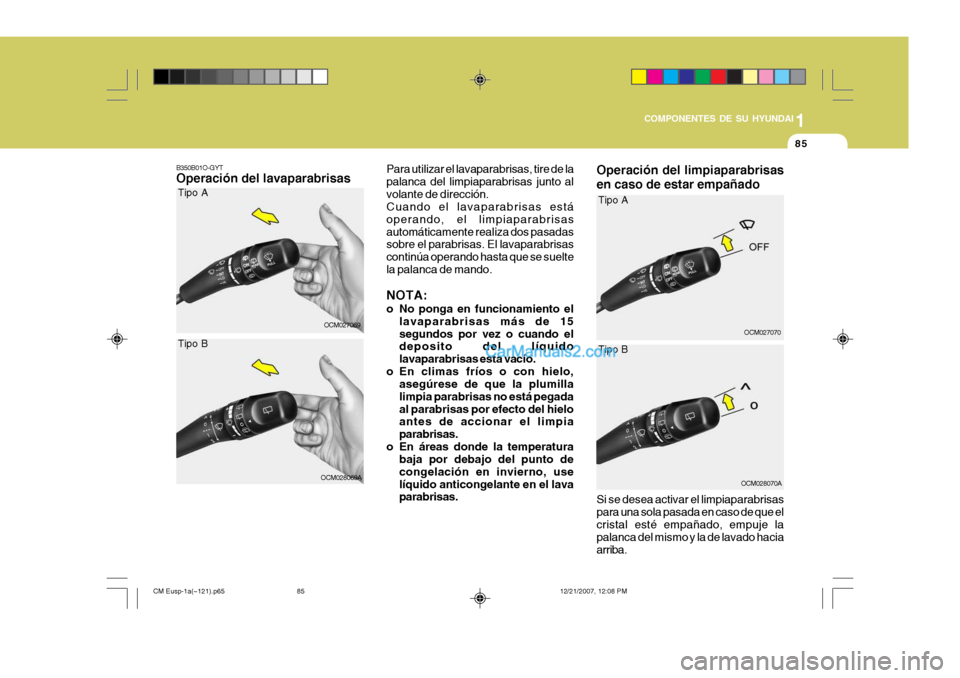

COMPONENTES DE SU HYUNDAI
85
Operación del limpiaparabrisas en caso de estar empañado
B350B01O-GYT Operación del lavaparabrisas
Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto alvolante de dirección. Cuando el lavaparabrisas está operando, el limpiaparabrisasautomáticamente realiza dos pasadas sobre el parabrisas. El lavaparabrisas continúa operando hasta que se sueltela palanca de mando. NOTA:
o No ponga en funcionamiento el
lavaparabrisas más de 15 segundos por vez o cuando el deposito del líquido lavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumillalimpia parabrisas no está pegadaal parabrisas por efecto del hielo antes de accionar el limpia parabrisas.
o En áreas donde la temperatura baja por debajo del punto decongelación en invierno, uselíquido anticongelante en el lava parabrisas.
OCM027070
Tipo A
OCM028070A
Tipo B
Si se desea activar el limpiaparabrisas para una sola pasada en caso de que elcristal esté empañado, empuje la palanca del mismo y la de lavado hacia arriba.
OCM027069
Tipo A
OCM028069A
Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
85

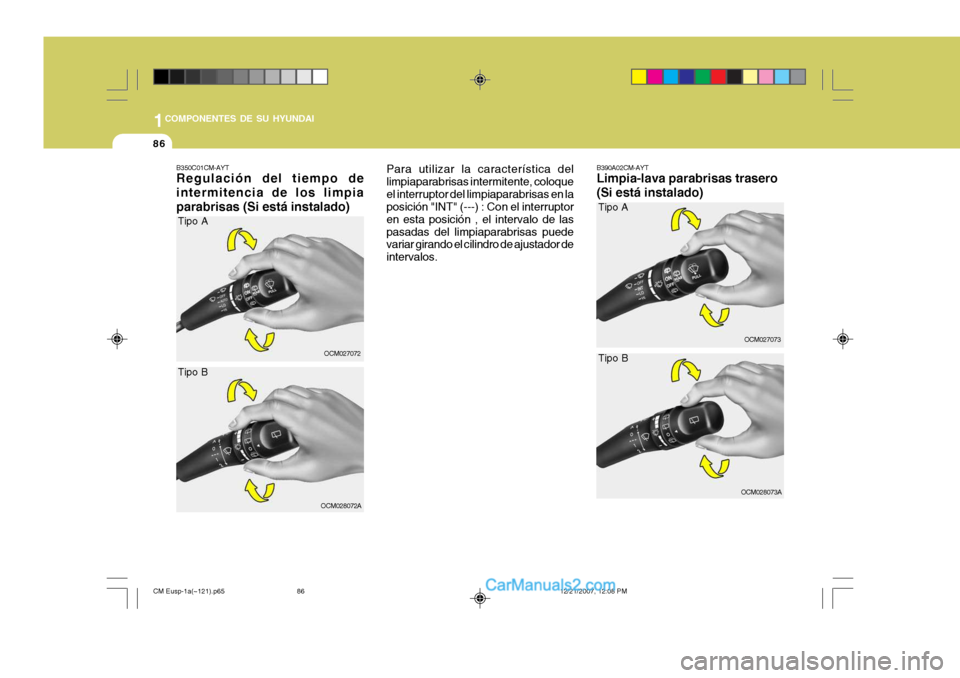

1COMPONENTES DE SU HYUNDAI
86
B350C01CM-AYT Regulación del tiempo de intermitencia de los limpiaparabrisas (Si está instalado) Para utilizar la característica del limpiaparabrisas intermitente, coloqueel interruptor del limpiaparabrisas en la posición "INT" (---) : Con el interruptor en esta posición , el intervalo de laspasadas del limpiaparabrisas puede variar girando el cilindro de ajustador de intervalos.
OCM027072
Tipo A
OCM028072A
Tipo B B390A02CM-AYT Limpia-lava parabrisas trasero (Si está instalado)
OCM027073
Tipo A
OCM028073A
Tipo B
CM Eusp-1a(~121).p65
12/21/2007, 12:08 PM
86
