2008 Hyundai Santa Fe Manual del propietario (in Spanish)

3
QUE HACER EN UNA EMERGENCIA
3
!

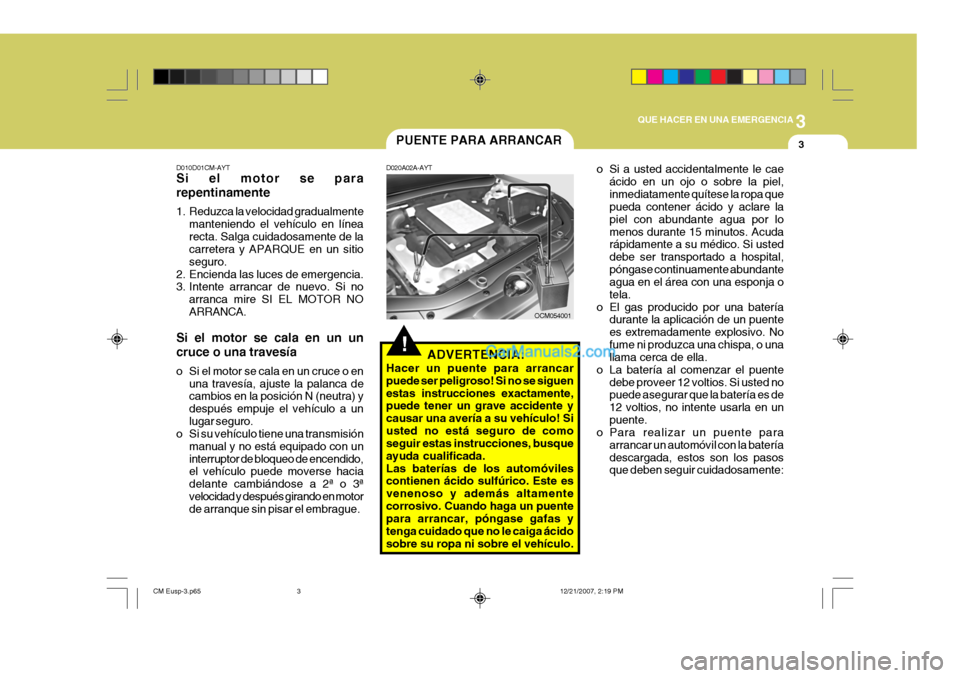

PUENTE PARA ARRANCAR
D020A02A-AYT
ADVERTENCIA:
Hacer un puente para arrancar puede ser peligroso! Si no se siguenestas instrucciones exactamente, puede tener un grave accidente y causar una avería a su vehículo! Siusted no está seguro de como seguir estas instrucciones, busque ayuda cualificada.Las baterías de los automóviles contienen ácido sulfúrico. Este es venenoso y además altamentecorrosivo. Cuando haga un puente para arrancar, póngase gafas y tenga cuidado que no le caiga ácidosobre su ropa ni sobre el vehículo. o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel,inmediatamente quítese la ropa que pueda contener ácido y aclare la piel con abundante agua por lomenos durante 15 minutos. Acuda rápidamente a su médico. Si usted debe ser transportado a hospital,póngase continuamente abundante agua en el área con una esponja o tela.
o El gas producido por una batería durante la aplicación de un puentees extremadamente explosivo. Nofume ni produzca una chispa, o una llama cerca de ella.
o La batería al comenzar el puente debe proveer 12 voltios. Si usted nopuede asegurar que la batería es de 12 voltios, no intente usarla en unpuente.
o Para realizar un puente para
arrancar un automóvil con la bateríadescargada, estos son los pasos que deben seguir cuidadosamente:
D010D01CM-AYT Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente
manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE en un sitio seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA.
Si el motor se cala en un un cruce o una travesía
o Si el motor se cala en un cruce o en una travesía, ajuste la palanca de cambios en la posición N (neutra) y después empuje el vehículo a unlugar seguro.
o Si su vehículo tiene una transmisión
manual y no está equipado con uninterruptor de bloqueo de encendido, el vehículo puede moverse hacia delante cambiándose a 2ª o 3ªvelocidad y después girando en motor de arranque sin pisar el embrague.
OCM054001
CM Eusp-3.p65 12/21/2007, 2:19 PM
3

3QUE HACER EN UNA EMERGENCIA

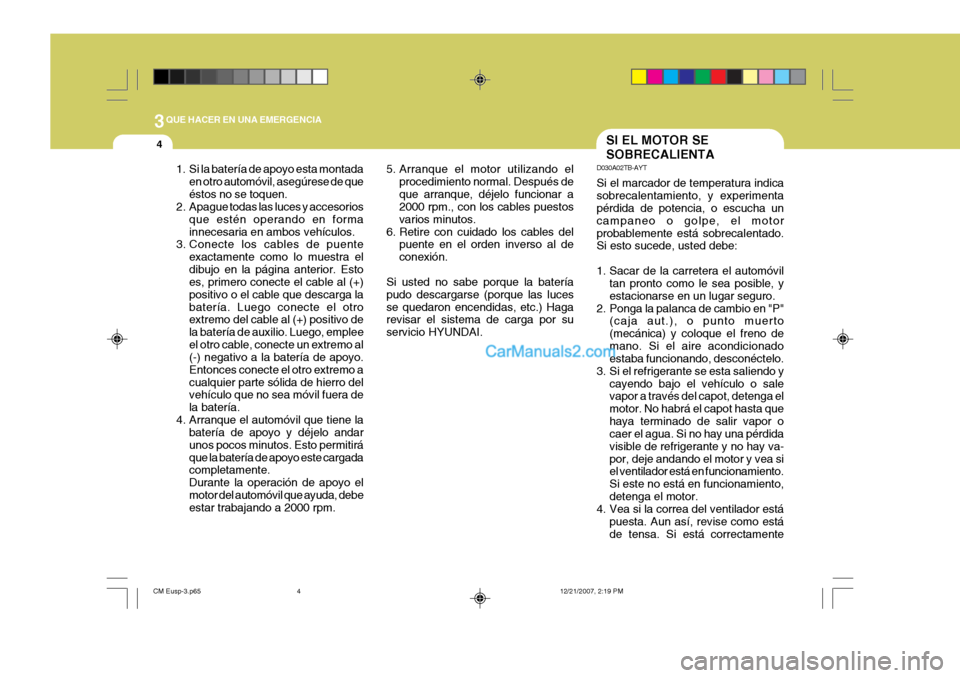

4SI EL MOTOR SE SOBRECALIENTA
D030A02TB-AYT Si el marcador de temperatura indica sobrecalentamiento, y experimenta pérdida de potencia, o escucha un campaneo o golpe, el motorprobablemente está sobrecalentado. Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil
tan pronto como le sea posible, y estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en "P" (caja aut.), o punto muerto(mecánica) y coloque el freno demano. Si el aire acondicionado estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo y cayendo bajo el vehículo o salevapor a través del capot, detenga el motor. No habrá el capot hasta quehaya terminado de salir vapor o caer el agua. Si no hay una pérdida visible de refrigerante y no hay va-por, deje andando el motor y vea si el ventilador está en funcionamiento. Si este no está en funcionamiento,detenga el motor.
4. Vea si la correa del ventilador está
puesta. Aun así, revise como estáde tensa. Si está correctamente
1. Si la batería de apoyo esta montada
en otro automóvil, asegúrese de queéstos no se toquen.
2. Apague todas las luces y accesorios
que estén operando en formainnecesaria en ambos vehículos.
3. Conecte los cables de puente
exactamente como lo muestra eldibujo en la página anterior. Esto es, primero conecte el cable al (+) positivo o el cable que descarga labatería. Luego conecte el otro extremo del cable al (+) positivo de la batería de auxilio. Luego, empleeel otro cable, conecte un extremo al (-) negativo a la batería de apoyo. Entonces conecte el otro extremo acualquier parte sólida de hierro del vehículo que no sea móvil fuera de la batería.
4. Arranque el automóvil que tiene la batería de apoyo y déjelo andarunos pocos minutos. Esto permitiráque la batería de apoyo este cargada completamente. Durante la operación de apoyo elmotor del automóvil que ayuda, debe estar trabajando a 2000 rpm. 5. Arranque el motor utilizando el
procedimiento normal. Después de que arranque, déjelo funcionar a 2000 rpm., con los cables puestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al deconexión.
Si usted no sabe porque la bateríapudo descargarse (porque las lucesse quedaron encendidas, etc.) Haga revisar el sistema de carga por su servicio HYUNDAI.
CM Eusp-3.p65 12/21/2007, 2:19 PM
4

3
QUE HACER EN UNA EMERGENCIA
5
!
!
!

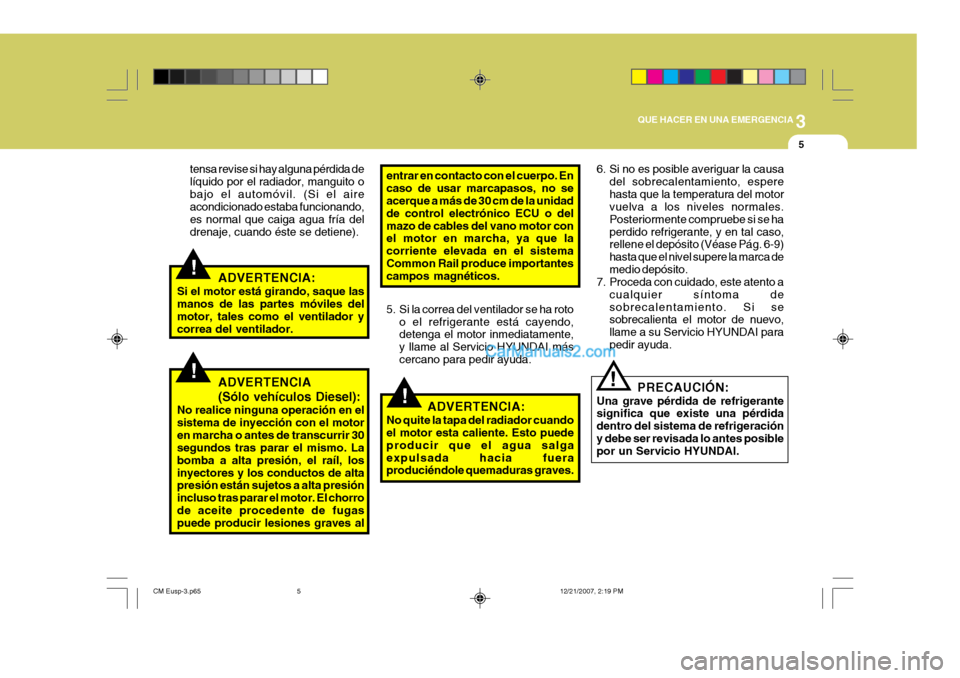

tensa revise si hay alguna pérdida de líquido por el radiador, manguito obajo el automóvil. (Si el aire acondicionado estaba funcionando, es normal que caiga agua fría deldrenaje, cuando éste se detiene).
ADVERTENCIA:
Si el motor está girando, saque las manos de las partes móviles del motor, tales como el ventilador ycorrea del ventilador. 5. Si la correa del ventilador se ha roto
o el refrigerante está cayendo, detenga el motor inmediatamente, y llame al Servicio HYUNDAI máscercano para pedir ayuda.
ADVERTENCIA:
No quite la tapa del radiador cuando el motor esta caliente. Esto puede producir que el agua salgaexpulsada hacia fuera produciéndole quemaduras graves.
!
6. Si no es posible averiguar la causa
del sobrecalentamiento, espere hasta que la temperatura del motor vuelva a los niveles normales. Posteriormente compruebe si se haperdido refrigerante, y en tal caso, rellene el depósito (Véase Pág. 6-9) hasta que el nivel supere la marca demedio depósito.
7. Proceda con cuidado, este atento a
cualquier síntoma desobrecalentamiento. Si se sobrecalienta el motor de nuevo, llame a su Servicio HYUNDAI parapedir ayuda.
ADVERTENCIA (Sólo vehículos Diesel):
No realice ninguna operación en el sistema de inyección con el motoren marcha o antes de transcurrir 30 segundos tras parar el mismo. La bomba a alta presión, el raíl, losinyectores y los conductos de alta presión están sujetos a alta presión incluso tras parar el motor. El chorrode aceite procedente de fugas puede producir lesiones graves al entrar en contacto con el cuerpo. En caso de usar marcapasos, no se acerque a más de 30 cm de la unidad de control electrónico ECU o delmazo de cables del vano motor con el motor en marcha, ya que la corriente elevada en el sistemaCommon Rail produce importantes campos magnéticos.
PRECAUCIÓN:
Una grave pérdida de refrigerantesignifica que existe una pérdida dentro del sistema de refrigeracióny debe ser revisada lo antes posible por un Servicio HYUNDAI.
CM Eusp-3.p65 12/21/2007, 2:19 PM
5

3QUE HACER EN UNA EMERGENCIA

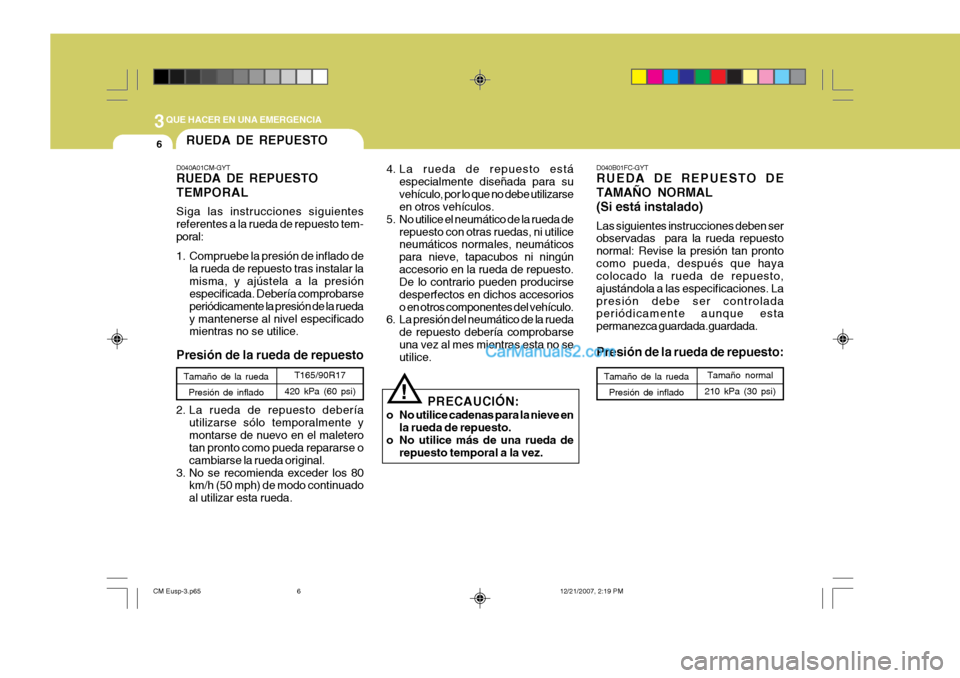

6RUEDA DE REPUESTO
D040B01FC-GYT RUEDA DE REPUESTO DE TAMAÑO NORMAL(Si está instalado) Las siguientes instrucciones deben ser observadas para la rueda repuesto normal: Revise la presión tan prontocomo pueda, después que haya colocado la rueda de repuesto, ajustándola a las especificaciones. Lapresión debe ser controlada periódicamente aunque esta permanezca guardada.guardada. Presión de la rueda de repuesto:
D040A01CM-GYT RUEDA DE REPUESTO TEMPORAL Siga las instrucciones siguientes referentes a la rueda de repuesto tem-poral:
1. Compruebe la presión de inflado de
la rueda de repuesto tras instalar la misma, y ajústela a la presión especificada. Debería comprobarse periódicamente la presión de la rueday mantenerse al nivel especificado mientras no se utilice.
Presión de la rueda de repuesto 4. La rueda de repuesto está
especialmente diseñada para su vehículo, por lo que no debe utilizarse en otros vehículos.
5. No utilice el neumático de la rueda de
repuesto con otras ruedas, ni utiliceneumáticos normales, neumáticos para nieve, tapacubos ni ningúnaccesorio en la rueda de repuesto. De lo contrario pueden producirse desperfectos en dichos accesorioso en otros componentes del vehículo.
6. La presión del neumático de la rueda
de repuesto debería comprobarseuna vez al mes mientras esta no se utilice.
!
Tamaño de la rueda
Presión de infladoT165/90R17
420 kPa (60 psi)
2. La rueda de repuesto debería utilizarse sólo temporalmente y montarse de nuevo en el maletero tan pronto como pueda repararse o cambiarse la rueda original.
3. No se recomienda exceder los 80 km/h (50 mph) de modo continuadoal utilizar esta rueda. PRECAUCIÓN:
o No utilice cadenas para la nieve en la rueda de repuesto.
o No utilice más de una rueda de repuesto temporal a la vez. Tamaño de la rueda
Presión de infladoTamaño normal
210 kPa (30 psi)
CM Eusp-3.p65 12/21/2007, 2:19 PM
6

3
QUE HACER EN UNA EMERGENCIA
7

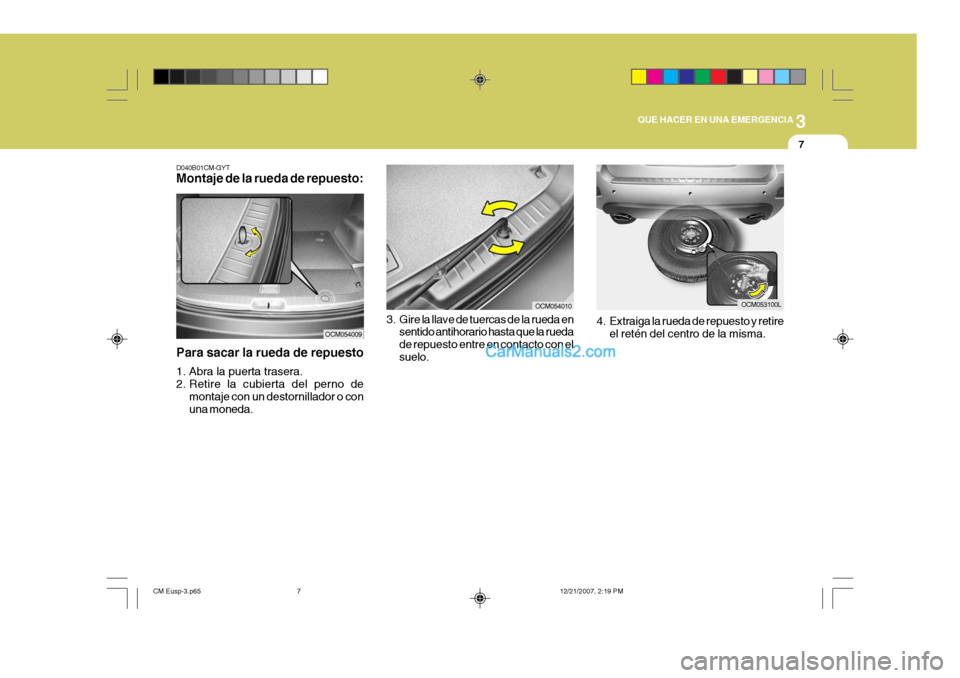

D040B01CM-GYT Montaje de la rueda de repuesto:
Para sacar la rueda de repuesto
1. Abra la puerta trasera.
2. Retire la cubierta del perno de montaje con un destornillador o con una moneda.
OCM054009
OCM054010
3. Gire la llave de tuercas de la rueda en sentido antihorario hasta que la rueda de repuesto entre en contacto con elsuelo. 4. Extraiga la rueda de repuesto y retire
el retén del centro de la misma.OCM053100L
CM Eusp-3.p65 12/21/2007, 2:19 PM
7

3QUE HACER EN UNA EMERGENCIA

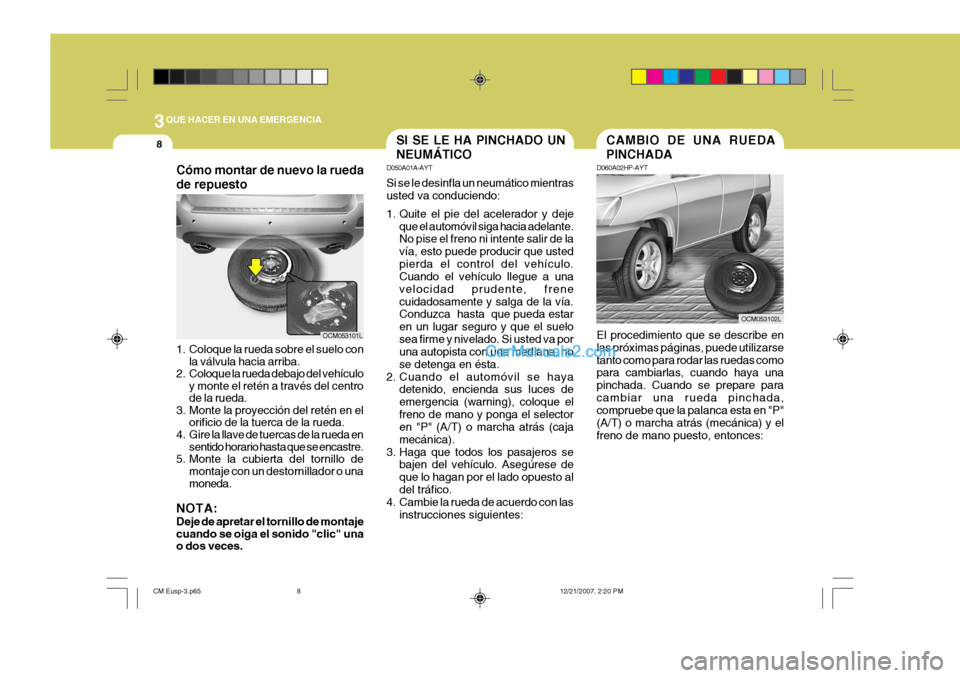

8SI SE LE HA PINCHADO UN NEUMÁTICO
D050A01A-AYT Si se le desinfla un neumático mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia adelante. No pise el freno ni intente salir de la vía, esto puede producir que ustedpierda el control del vehículo. Cuando el vehículo llegue a una velocidad prudente, frenecuidadosamente y salga de la vía. Conduzca hasta que pueda estar en un lugar seguro y que el suelosea firme y nivelado. Si usted va por una autopista con una mediana, no se detenga en ésta.
2. Cuando el automóvil se haya detenido, encienda sus luces deemergencia (warning), coloque elfreno de mano y ponga el selector en "P" (A/T) o marcha atrás (caja mecánica).
3. Haga que todos los pasajeros se bajen del vehículo. Asegúrese deque lo hagan por el lado opuesto aldel tráfico.
4. Cambie la rueda de acuerdo con las
instrucciones siguientes:CAMBIO DE UNA RUEDA PINCHADA
D060A02HP-AYT El procedimiento que se describe en las próximas páginas, puede utilizarsetanto como para rodar las ruedas como para cambiarlas, cuando haya una pinchada. Cuando se prepare paracambiar una rueda pinchada, compruebe que la palanca esta en "P" (A/T) o marcha atrás (mecánica) y elfreno de mano puesto, entonces:
1. Coloque la rueda sobre el suelo con
la válvula hacia arriba.
2. Coloque la rueda debajo del vehículo y monte el retén a través del centro de la rueda.
3. Monte la proyección del retén en el
orificio de la tuerca de la rueda.
4. Gire la llave de tuercas de la rueda en sentido horario hasta que se encastre.
5. Monte la cubierta del tornillo de montaje con un destornillador o una moneda.
NOTA: Deje de apretar el tornillo de montaje cuando se oiga el sonido "clic" una o dos veces.
Cómo montar de nuevo la rueda de repuesto
OCM053102L
OCM053101L
CM Eusp-3.p65
12/21/2007, 2:20 PM
8

3
QUE HACER EN UNA EMERGENCIA
9
!
1VQA4023
D060C01A-AYT

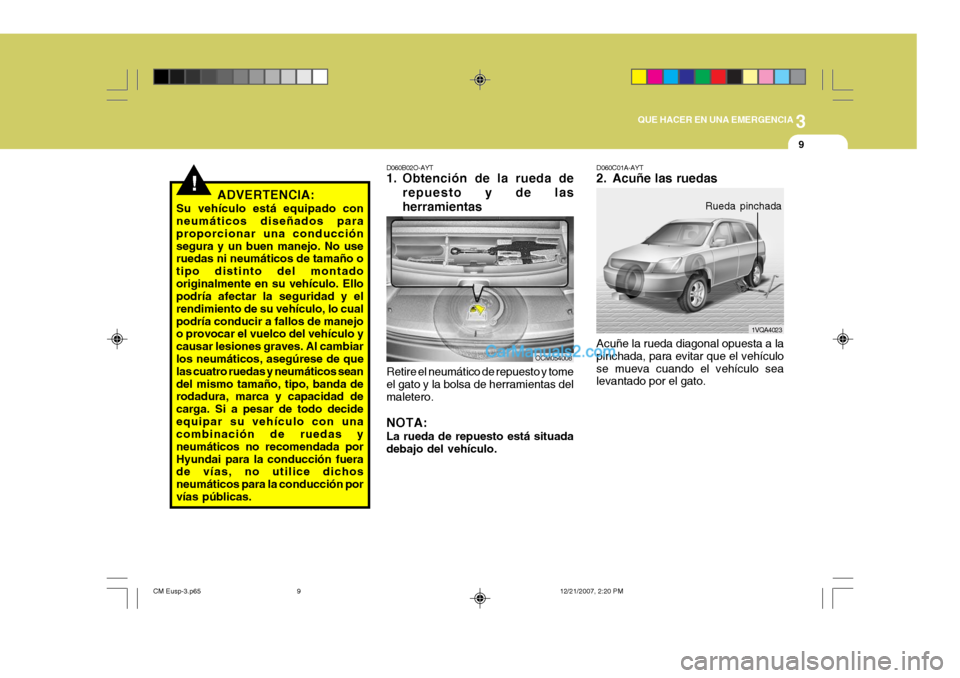

2. Acuñe las ruedas Acuñe la rueda diagonal opuesta a la pinchada, para evitar que el vehículose mueva cuando el vehículo sea levantado por el gato. Rueda pinchada
Retire el neumático de repuesto y tome el gato y la bolsa de herramientas del maletero. NOTA: La rueda de repuesto está situada debajo del vehículo.
D060B02O-AYT
1. Obtención de la rueda de
repuesto y de las herramientas
ADVERTENCIA:
Su vehículo está equipado con neumáticos diseñados para proporcionar una conducciónsegura y un buen manejo. No use ruedas ni neumáticos de tamaño o tipo distinto del montadooriginalmente en su vehículo. Ello podría afectar la seguridad y el rendimiento de su vehículo, lo cualpodría conducir a fallos de manejo o provocar el vuelco del vehículo y causar lesiones graves. Al cambiar los neumáticos, asegúrese de que las cuatro ruedas y neumáticos seandel mismo tamaño, tipo, banda de rodadura, marca y capacidad de carga. Si a pesar de todo decideequipar su vehículo con una combinación de ruedas y neumáticos no recomendada porHyundai para la conducción fuera de vías, no utilice dichos neumáticos para la conducción porvías públicas.
OCM054008
CM Eusp-3.p65 12/21/2007, 2:20 PM
9

3QUE HACER EN UNA EMERGENCIA
10
D060D01A-AYT

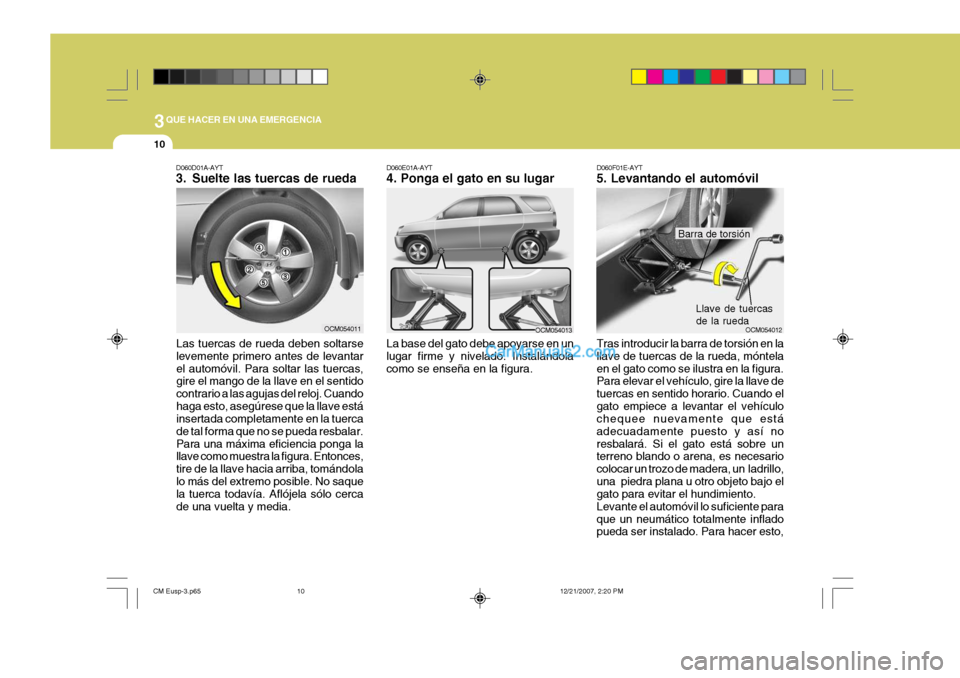

3. Suelte las tuercas de rueda
Las tuercas de rueda deben soltarse levemente primero antes de levantarel automóvil. Para soltar las tuercas, gire el mango de la llave en el sentido contrario a las agujas del reloj. Cuandohaga esto, asegúrese que la llave está insertada completamente en la tuerca de tal forma que no se pueda resbalar.Para una máxima eficiencia ponga la llave como muestra la figura. Entonces, tire de la llave hacia arriba, tomándolalo más del extremo posible. No saque la tuerca todavía. Aflójela sólo cerca de una vuelta y media. OCM054011D060F01E-AYT 5. Levantando el automóvil Tras introducir la barra de torsión en la llave de tuercas de la rueda, móntelaen el gato como se ilustra en la figura. Para elevar el vehículo, gire la llave de tuercas en sentido horario. Cuando elgato empiece a levantar el vehículo chequee nuevamente que está adecuadamente puesto y así noresbalará. Si el gato está sobre un terreno blando o arena, es necesario colocar un trozo de madera, un ladrillo,una piedra plana u otro objeto bajo el gato para evitar el hundimiento. Levante el automóvil lo suficiente paraque un neumático totalmente inflado pueda ser instalado. Para hacer esto,
D060E01A-AYT 4. Ponga el gato en su lugar
La base del gato debe apoyarse en un lugar firme y nivelado. Instalándolacomo se enseña en la figura.
OCM054012
Llave de tuercas de la rueda
OCM054013
Barra de torsión
CM Eusp-3.p65 12/21/2007, 2:20 PM
