2008 Hyundai Santa Fe Manual del propietario (in Spanish)

1
COMPONENTES DE SU HYUNDAI

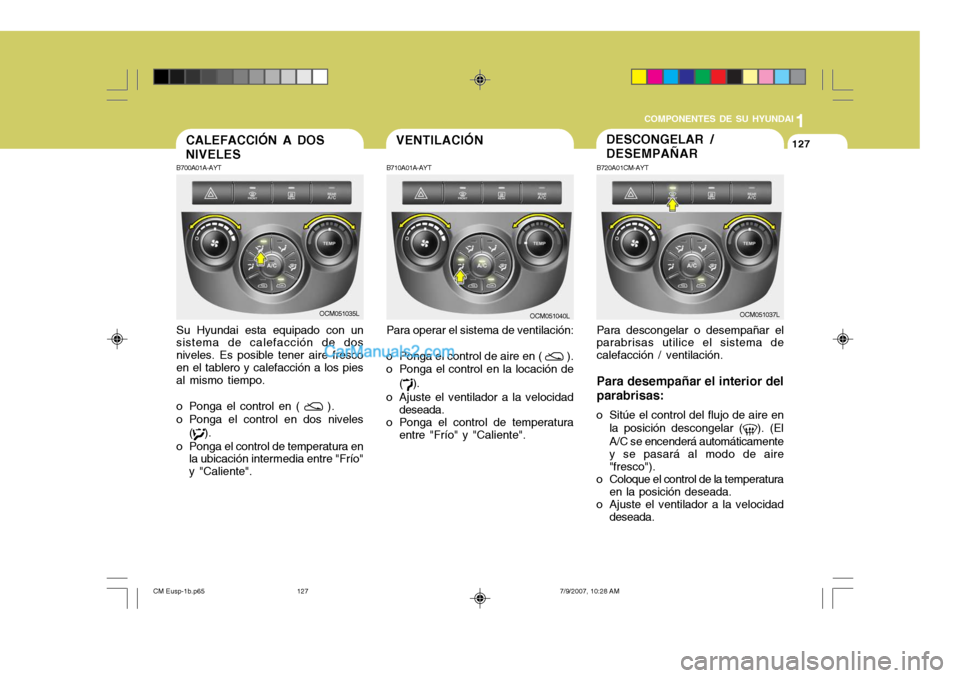

127127DESCONGELAR / DESEMPAÑAR
B700A01A-AYT Su Hyundai esta equipado con un
sistema de calefacción de dos niveles. Es posible tener aire frescoen el tablero y calefacción a los pies al mismo tiempo.
o Ponga el control en (
).
o Ponga el control en dos niveles
(
).
o Ponga el control de temperatura en la ubicación intermedia entre "Frío" y "Caliente". B710A01A-AYT Para operar el sistema de ventilación:
o Ponga el control de aire en (
).
o Ponga el control en la locación de
(
).
o Ajuste el ventilador a la velocidad deseada.
o Ponga el control de temperatura
entre "Frío" y "Caliente". B720A01CM-AYT Para descongelar o desempañar el parabrisas utilice el sistema de calefacción / ventilación. Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar (
). (El
A/C se encenderá automáticamente y se pasará al modo de aire"fresco").
o Coloque el control de la temperatura en la posición deseada.
o Ajuste el ventilador a la velocidad
deseada.
CALEFACCIÓN A DOS NIVELES
VENTILACIÓN
OCM051035L OCM051040LOCM051037L
CM Eusp-1b.p65
7/9/2007, 10:28 AM
127

1COMPONENTES DE SU HYUNDAI
128
OCM051038L

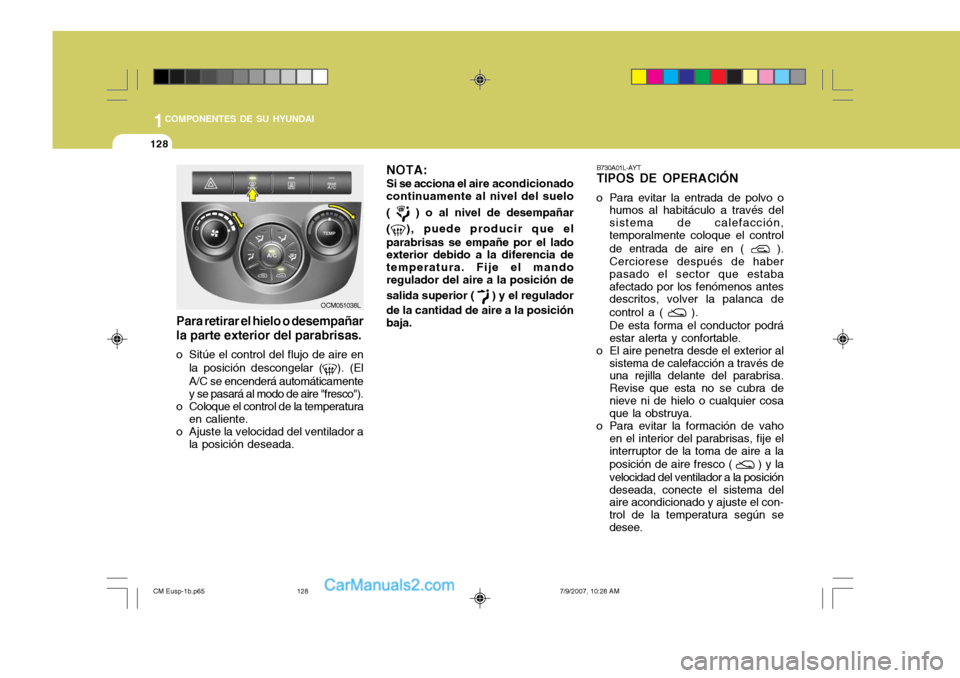

Para retirar el hielo o desempañar la parte exterior del parabrisas.
o Sitúe el control del flujo de aire en la posición descongelar (
). (El
A/C se encenderá automáticamente y se pasará al modo de aire "fresco").
o Coloque el control de la temperatura en caliente.
o Ajuste la velocidad del ventilador a la posición deseada. NOTA: Si se acciona el a
ire acondicionado
continuamente al nivel del suelo (
) o al nivel de desempañar
(
), puede producir que el
parabrisas se empañe por el lado exterior debido a la diferencia de temperatura. Fije el mandoregulador del aire a la posición de salida superior (
) y el regulador
de la cantidad de aire a la posición baja. B730A01L-AYT TIPOS DE OPERACIÓN
o Para evitar la entrada de polvo o humos al habitáculo a través del sistema de calefacción,temporalmente coloque el control de entrada de aire en (
).
Cerciorese después de haber pasado el sector que estabaafectado por los fenómenos antes descritos, volver la palanca de control a (
).
De esta forma el conductor podrá estar alerta y confortable.
o El aire penetra desde el exterior al
sistema de calefacción a través de una rejilla delante del parabrisa. Revise que esta no se cubra denieve ni de hielo o cualquier cosa que la obstruya.
o Para evitar la formación de vaho en el interior del parabrisas, fije elinterruptor de la toma de aire a la posición de aire fresco (
) y la
velocidad del ventilador a la posición deseada, conecte el sistema del aire acondicionado y ajuste el con- trol de la temperatura según sedesee.
CM Eusp-1b.p65 7/9/2007, 10:28 AM
128

1
COMPONENTES DE SU HYUNDAI

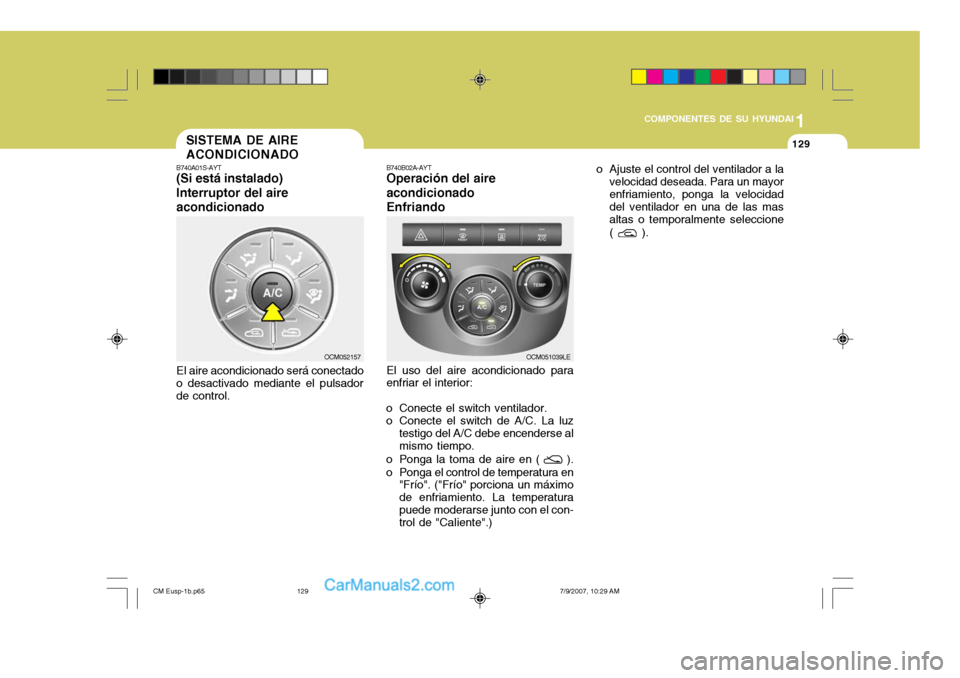

129129SISTEMA DE AIRE ACONDICIONADO
B740A01S-AYT (Si está instalado) Interruptor del aireacondicionado El aire acondicionado será conectado
o desactivado mediante el pulsador de control. B740B02A-AYT Operación del aire acondicionadoEnfriando El uso del aire acondicionado para enfriar el interior:
o Conecte el switch ventilador.
o Conecte el switch de A/C. La luz testigo del A/C debe encenderse al mismo tiempo.
o Ponga la toma de aire en (
).
o Ponga el control de temperatura en "Frío". ("Frío" porciona un máximo de enfriamiento. La temperaturapuede moderarse junto con el con- trol de "Caliente".) o Ajuste el control del ventilador a la
velocidad deseada. Para un mayor enfriamiento, ponga la velocidad del ventilador en una de las mas altas o temporalmente seleccione (
).
OCM051039LE
OCM052157
CM Eusp-1b.p65
7/9/2007, 10:29 AM
129

1COMPONENTES DE SU HYUNDAI
130

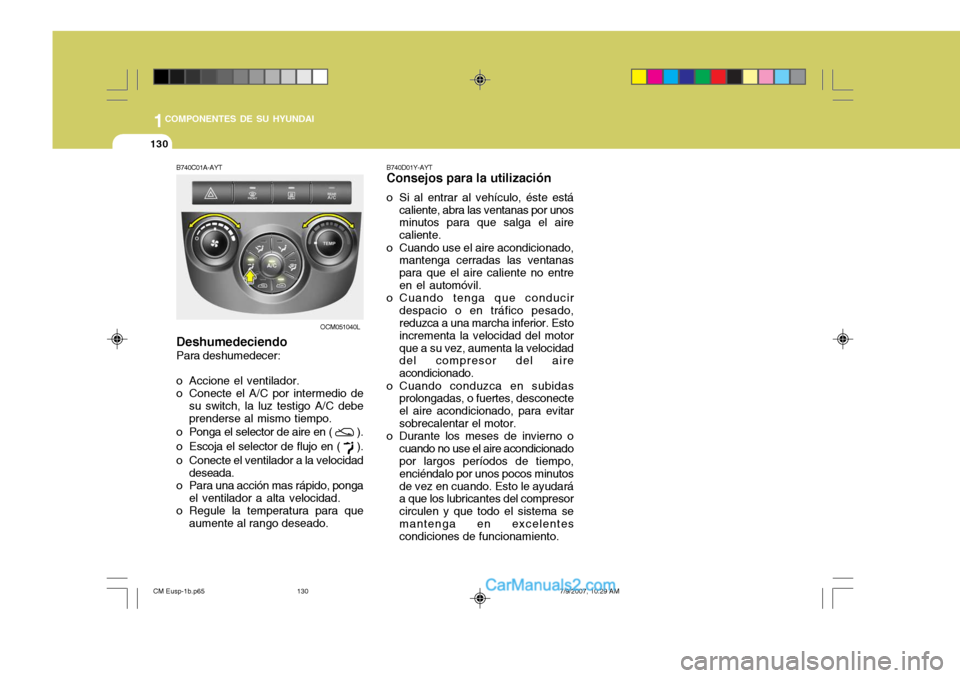

B740C01A-AYT Deshumedeciendo Para deshumedecer:
o Accione el ventilador.
o Conecte el A/C por intermedio de
su switch, la luz testigo A/C debeprenderse al mismo tiempo.
o Ponga el selector de aire en (
).
o Escoja el selector de flujo en (
).
o Conecte el ventilador a la velocidad deseada.
o Para una acción mas rápido, ponga el ventilador a alta velocidad.
o Regule la temperatura para que aumente al rango deseado. B740D01Y-AYT Consejos para la utilización
o Si al entrar al vehículo, éste está caliente, abra las ventanas por unos minutos para que salga el aire caliente.
o Cuando use el aire acondicionado, mantenga cerradas las ventanaspara que el aire caliente no entreen el automóvil.
o Cuando tenga que conducir despacio o en tráfico pesado, reduzca a una marcha inferior. Esto incrementa la velocidad del motorque a su vez, aumenta la velocidad del compresor del aire acondicionado.
o Cuando conduzca en subidas prolongadas, o fuertes, desconecteel aire acondicionado, para evitarsobrecalentar el motor.
o Durante los meses de invierno o cuando no use el aire acondicionado por largos períodos de tiempo, enciéndalo por unos pocos minutosde vez en cuando. Esto le ayudará a que los lubricantes del compresor circulen y que todo el sistema semantenga en excelentes condiciones de funcionamiento.
OCM051040L
CM Eusp-1b.p65
7/9/2007, 10:29 AM
130

1
COMPONENTES DE SU HYUNDAI

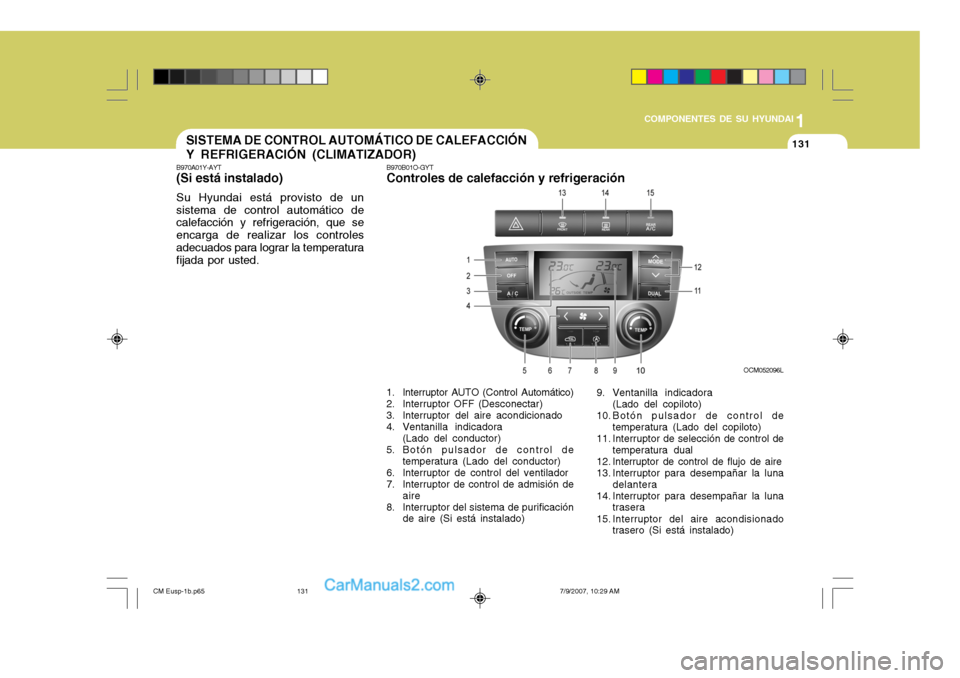

131131SISTEMA DE CONTROL AUTOMÁTICO DE CALEFACCIÓN Y REFRIGERACIÓN (CLIMATIZADOR)
B970A01Y-AYT (Si está instalado) Su Hyundai está provisto de un sistema de control automático de calefacción y refrigeración, que se encarga de realizar los controlesadecuados para lograr la temperatura fijada por usted. B970B01O-GYT Controles de calefacción y refrigeración
1. Interruptor AUTO (Control Automático)
2. Interruptor OFF (Desconectar)
3. Interruptor del aire acondicionado
4. Ventanilla indicadora (Lado del conductor)
5. Botón pulsador de control de temperatura (Lado del conductor)
6. Interruptor de control del ventilador
7. Interruptor de control de admisión de aire
8. Interruptor del sistema de purificación de aire (Si está instalado) 9. Ventanilla indicadora
(Lado del copiloto)
10. Botón pulsador de control de temperatura (Lado del copiloto)
11. Interruptor de selección de control de temperatura dual
12. Interruptor de control de flujo de aire
13. Interruptor para desempañar la luna delantera
14. Interruptor para desempañar la luna trasera
15. Interruptor del aire acondisionado trasero (Si está instalado) OCM052096L
CM Eusp-1b.p65
7/9/2007, 10:29 AM
131

1COMPONENTES DE SU HYUNDAI
132
OCM052098 OCM052101
OCM052062
B970C01CM-GYT Funcionamiento automático El sistema FATC (Full Automatic Tem-
perature Control) [Control totalmente automático de temperatura] calienta o enfría el habitáculo haciendosimplemente lo siguiente:
1. Pulse el botón AUTO. En la pantalla se indica AUTO. Los modos, las velocidades del ventilador, la tomade aire y el aire acondicionado se controlan automáticamente según el ajuste de temperatura. 2. Gire el botón "TEMP" a la
temperatura deseada.La temperatura aumentará almáximo (32 °C (90 °F)), si se girael botón en sentido horario.La temperatura descenderá almínimo (17°C (16,67°C)), si se girael botón en sentido antihorario.
NOTA: Si se ha descargado o desconectado
la batería, la indicación de la temperatura se conmutará a gradosentígrados.
Se trata de una condición normal, y
puede reajustar la indicación de la temperatura de grados Centígrados a grados Fahrenheit como sigue; Pulse el botón MODE y DUAL
simultáneamente durante 3segundos. Esta visualizaciónmuestra que la temperatura es ajustada en grados Centígrados o Fahrenheit (°C

°F o °F


°C)
NOTA: No sitúe nunca objetos sobre el sensor que está situado en laparrilla delantera del automóvil para controlar los sistemas de calefacción y refrigeración.
Foto sensor
CM Eusp-1b.p65 7/9/2007, 10:29 AM
132

1
COMPONENTES DE SU HYUNDAI
133133

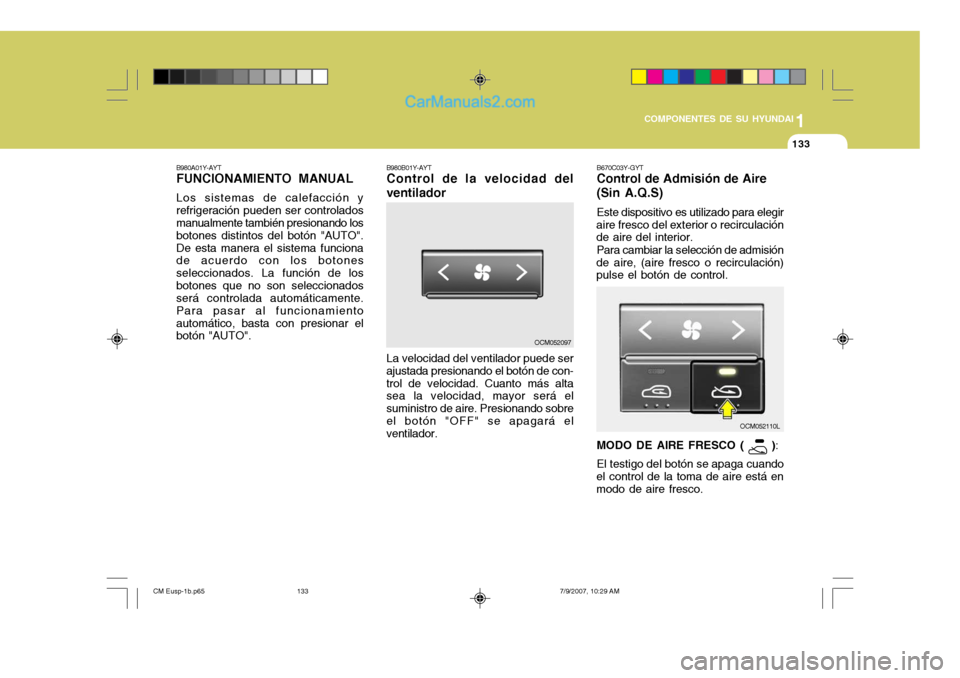

B980A01Y-AYT FUNCIONAMIENTO MANUAL Los sistemas de calefacción y refrigeración pueden ser controlados manualmente también presionando los botones distintos del botón "AUTO".De esta manera el sistema funciona de acuerdo con los botones seleccionados. La función de losbotones que no son seleccionados será controlada automáticamente. Para pasar al funcionamientoautomático, basta con presionar el botón "AUTO". B980B01Y-AYTControl de la velocidad del ventilador La velocidad del ventilador puede ser ajustada presionando el botón de con-trol de velocidad. Cuanto más alta sea la velocidad, mayor será el suministro de aire. Presionando sobreel botón "OFF" se apagará el ventilador.
OCM052097B670C03Y-GYT Control de Admisión de Aire (Sin A.Q.S) Este dispositivo es utilizado para elegir
aire fresco del exterior o recirculación de aire del interior.
Para cambiar la selección de admisión
de aire, (aire fresco o recirculación)pulse el botón de control.
OCM052110L
MODO DE AIRE FRESCO (
) :
El testigo del botón se apaga cuando
el control de la toma de aire está en modo de aire fresco.
CM Eusp-1b.p65 7/9/2007, 10:29 AM
133

1COMPONENTES DE SU HYUNDAI
134

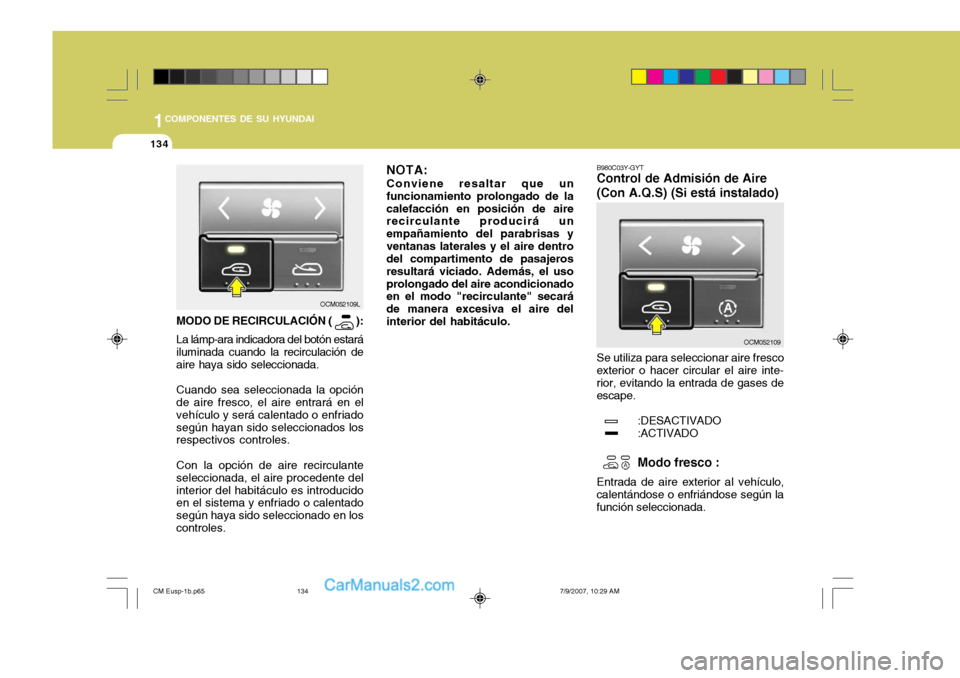

B980C03Y-GYT Control de Admisión de Aire (Con A.Q.S) (Si está instalado) Se utiliza para seleccionar aire fresco
exterior o hacer circular el aire inte- rior, evitando la entrada de gases de escape.
:DESACTIVADO:ACTIVADO

Modo fresco :
Entrada de aire exterior al vehículo,
calentándose o enfriándose según la función seleccionada.
MODO DE RECIRCULACIÓN ( ):
La lámp-ara indicadora del botón estará iluminada cuando la recirculación deaire haya sido seleccionada.
Cuando sea seleccionada la opción de aire fresco, el aire entrará en el vehículo y será calentado o enfriadosegún hayan sido seleccionados los respectivos controles. Con la opción de aire recirculante seleccionada, el aire procedente delinterior del habitáculo es introducido en el sistema y enfriado o calentado según haya sido seleccionado en loscontroles. NOTA: Conviene resaltar que un
funcionamiento prolongado de la calefacción en posición de aire recirculante producirá un empañamiento del parabrisas yventanas laterales y el aire dentro del compartimento de pasajeros resultará viciado. Además, el usoprolongado del aire acondicionado en el modo "recirculante" secará de manera excesiva el aire delinterior del habitáculo.
OCM052109
OCM052109L
CM Eusp-1b.p65
7/9/2007, 10:29 AM
134
