Page 289 of 327
6
MANTENGALO USTED MISMO
15
OCM055011
OCM055012
HNF2165

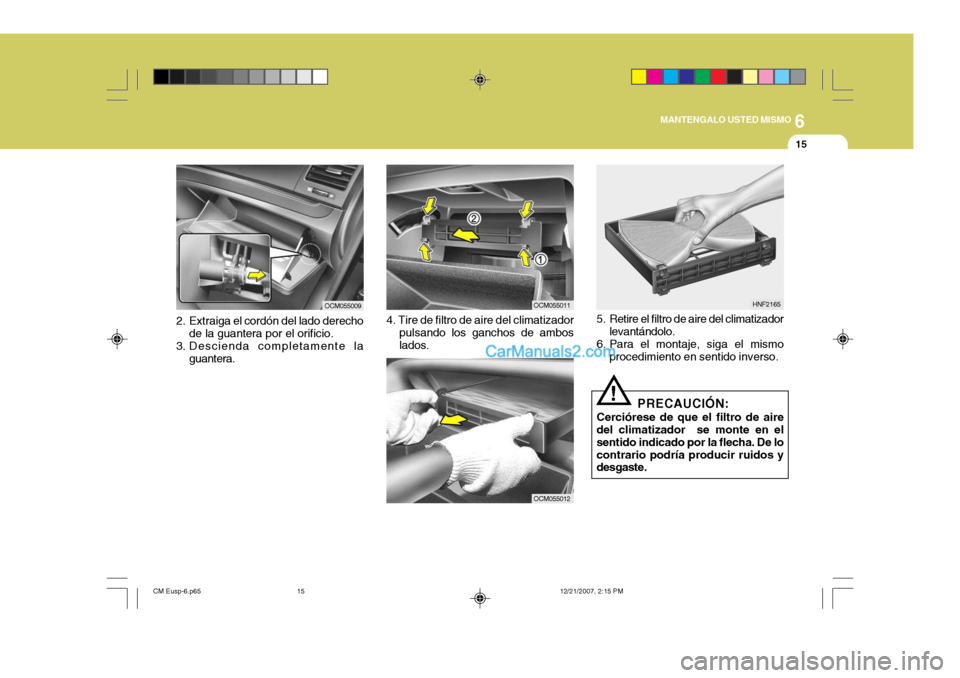

5. Retire el filtro de aire del climatizador levantándolo.
6. Para el montaje, siga el mismo procedimiento en sentido inverso.
! PRECAUCIÓN:
Cerciórese de que el filtro de aire del climatizador se monte en el sentido indicado por la flecha. De locontrario podría producir ruidos y desgaste.
4. Tire de filtro de aire del climatizador
pulsando los ganchos de amboslados.
2. Extraiga el cordón del lado derecho
de la guantera por el orificio.
3. Descienda completamente la guantera.
OCM055009
CM Eusp-6.p65 12/21/2007, 2:15 PM
15
Page 290 of 327

6MANTENGALO USTED MISMO
16
G200B02HP-AYT

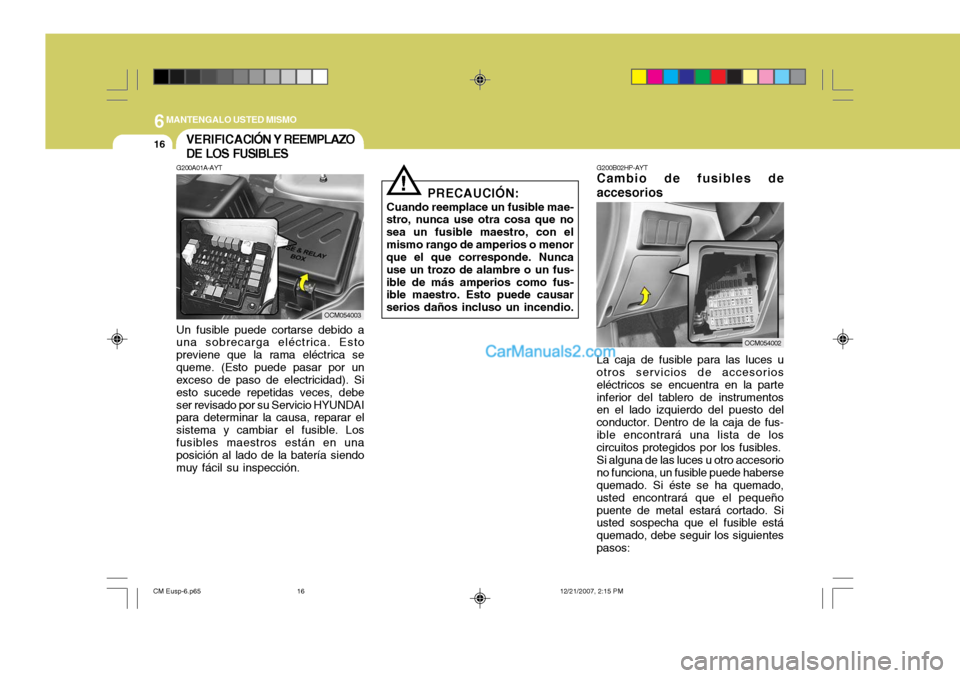

Cambio de fusibles de accesorios
OCM054002
La caja de fusible para las luces u
otros servicios de accesorios eléctricos se encuentra en la parteinferior del tablero de instrumentos en el lado izquierdo del puesto del conductor. Dentro de la caja de fus-ible encontrará una lista de los circuitos protegidos por los fusibles.
Si alguna de las luces u otro accesorio
no funciona, un fusible puede habersequemado. Si éste se ha quemado, usted encontrará que el pequeñopuente de metal estará cortado. Si usted sospecha que el fusible está quemado, debe seguir los siguientespasos:
VERIFICA CIÓN Y REEMPLAZO
DE LOS FUSIBLES
G200A01A-AYT Un fusible puede cortarse debido a una sobrecarga eléctrica. Esto previene que la rama eléctrica sequeme. (Esto puede pasar por un exceso de paso de electricidad). Si esto sucede repetidas veces, debeser revisado por su Servicio HYUNDAI para determinar la causa, reparar el sistema y cambiar el fusible. Losfusibles maestros están en una posición al lado de la batería siendo muy fácil su inspección. OCM054003
!
PRECAUCIÓN:
Cuando reemplace un fusible mae-
stro, nunca use otra cosa que no sea un fusible maestro, con elmismo rango de amperios o menor que el que corresponde. Nunca use un trozo de alambre o un fus-ible de más amperios como fus- ible maestro. Esto puede causar serios daños incluso un incendio.
CM Eusp-6.p65 12/21/2007, 2:15 PM
16
Page 291 of 327
6
MANTENGALO USTED MISMO
17

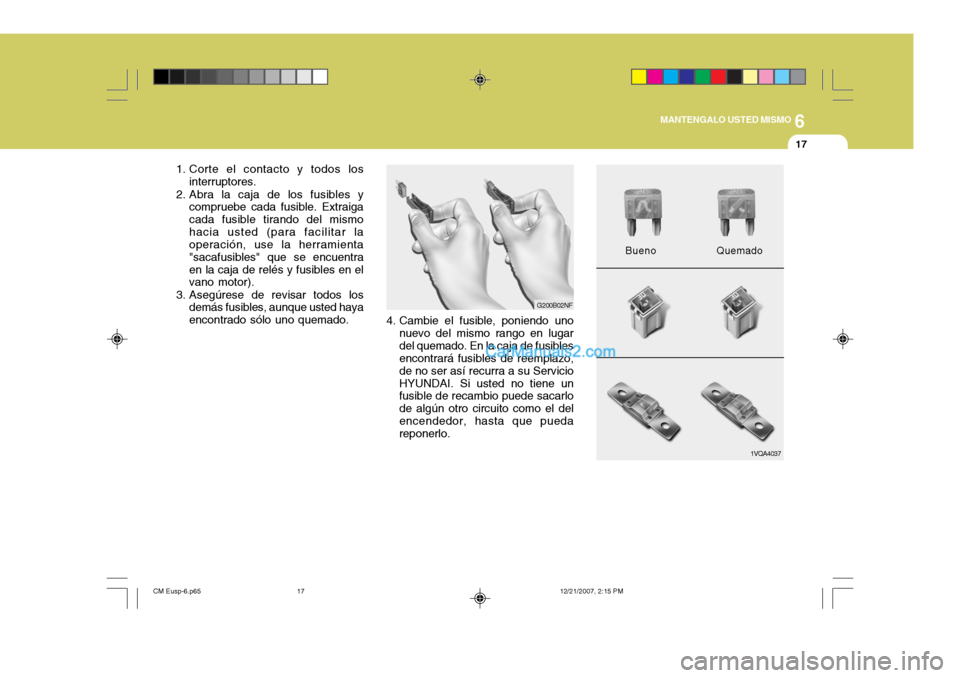

4. Cambie el fusible, poniendo uno
nuevo del mismo rango en lugar del quemado. En la caja de fusibles encontrará fusibles de reemplazo, de no ser así recurra a su ServicioHYUNDAI. Si usted no tiene un fusible de recambio puede sacarlo de algún otro circuito como el delencendedor, hasta que pueda reponerlo. G200B02NF
1. Corte el contacto y todos los
interruptores.
2. Abra la caja de los fusibles y compruebe cada fusible. Extraiga cada fusible tirando del mismohacia usted (para facilitar la operación, use la herramienta "sacafusibles" que se encuentraen la caja de relés y fusibles en el vano motor).
3. Asegúrese de revisar todos los demás fusibles, aunque usted haya encontrado sólo uno quemado.
Bueno
1VQA4037
Quemado
CM Eusp-6.p65
12/21/2007, 2:15 PM
17
Page 292 of 327

6MANTENGALO USTED MISMO
18
OCM055027L

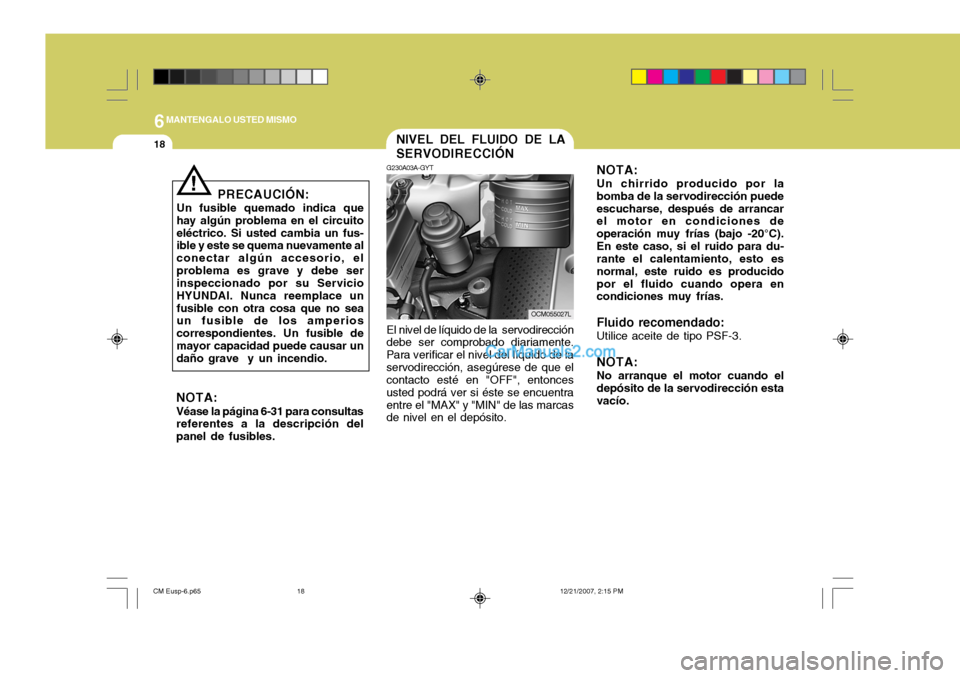

NIVEL DEL FLUIDO DE LA SERVODIRECCIÓN
G230A03A-GYT El nivel de líquido de la servodirección
debe ser comprobado diariamente. Para verificar el nivel del líquido de laservodirección, asegúrese de que el contacto esté en "OFF", entonces usted podrá ver si éste se encuentraentre el "MAX" y "MIN" de las marcas de nivel en el depósito. NOTA: Un chirrido producido por la bomba de la servodirección puedeescucharse, después de arrancar el motor en condiciones de operación muy frías (bajo -20°C).En este caso, si el ruido para du- rante el calentamiento, esto es normal, este ruido es producidopor el fluido cuando opera en condiciones muy frías.
Fluido recomendado: Utilice aceite de tipo PSF-3. NOTA: No arranque el motor cuando el depósito de la servodirección esta vacío.
PRECAUCIÓN:
Un fusible quemado indica que
hay algún problema en el circuitoeléctrico. Si usted cambia un fus- ible y este se quema nuevamente al conectar algún accesorio, elproblema es grave y debe ser inspeccionado por su Servicio HYUNDAI. Nunca reemplace unfusible con otra cosa que no sea un fusible de los amperios correspondientes. Un fusible demayor capacidad puede causar un daño grave y un incendio.
!
NOTA: Véase la página 6-31 para consultas referentes a la descripción del panel de fusibles.
CM Eusp-6.p65 12/21/2007, 2:15 PM
18
Page 293 of 327
6
MANTENGALO USTED MISMO

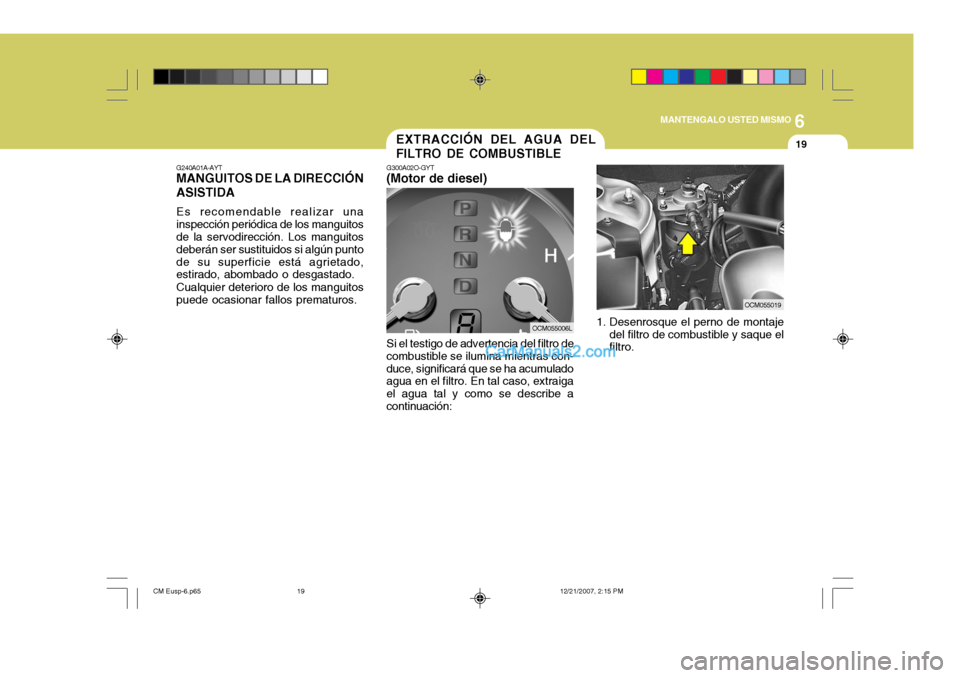

19EXTRACCIÓN DEL AGUA DEL FILTRO DE COMBUSTIBLE
G300A02O-GYT
(Motor de diesel)
Si el testigo de advertencia del filtro de
combustible se ilumina mientras con- duce, significará que se ha acumulado agua en el filtro. En tal caso, extraiga el agua tal y como se describe acontinuación: 1. Desenrosque el perno de montaje
del filtro de combustible y saque el filtro.
G240A01A-AYT
MANGUITOS DE LA DIRECCIÓN ASISTIDA
Es recomendable realizar una inspección periódica de los manguitos de la servodirección. Los manguitos deberán ser sustituidos si algún puntode su superficie está agrietado, estirado, abombado o desgastado. Cualquier deterioro de los manguitos puede ocasionar fallos prematuros.
OCM055006L
OCM055019
CM Eusp-6.p65 12/21/2007, 2:15 PM
19
Page 294 of 327

6MANTENGALO USTED MISMO
20
!
HSM240-1

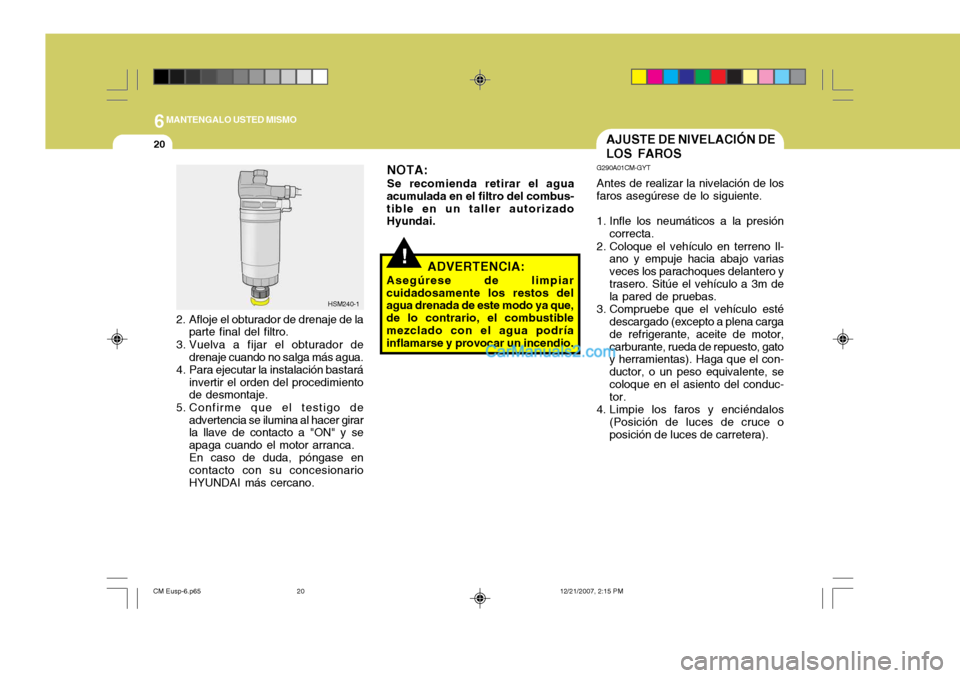

2. Afloje el obturador de drenaje de la parte final del filtro.
3. Vuelva a fijar el obturador de drenaje cuando no salga más agua.
4. Para ejecutar la instalación bastará
invertir el orden del procedimiento de desmontaje.
5. Confirme que el testigo de advertencia se ilumina al hacer girarla llave de contacto a "ON" y se apaga cuando el motor arranca.En caso de duda, póngase encontacto con su concesionarioHYUNDAI más cercano. NOTA: Se recomienda retirar el agua
acumulada en el filtro del combus- tible en un taller autorizado Hyundai.
ADVERTENCIA:
Asegúrese de limpiar
cuidadosamente los restos delagua drenada de este modo ya que, de lo contrario, el combustiblemezclado con el agua podría inflamarse y provocar un incendio.
AJUSTE DE NIVELACIÓN DE LOS FAROS
G290A01CM-GYT Antes de realizar la nivelación de los faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión
correcta.
2. Coloque el vehículo en terreno ll- ano y empuje hacia abajo varias veces los parachoques delantero ytrasero. Sitúe el vehículo a 3m de la pared de pruebas.
3. Compruebe que el vehículo esté descargado (excepto a plena carga de refrigerante, aceite de motor,carburante, rueda de repuesto, gato y herramientas). Haga que el con- ductor, o un peso equivalente, secoloque en el asiento del conduc- tor.
4. Limpie los faros y enciéndalos (Posición de luces de cruce oposición de luces de carretera).
CM Eusp-6.p65 12/21/2007, 2:15 PM
20
Page 295 of 327

6
MANTENGALO USTED MISMO
21

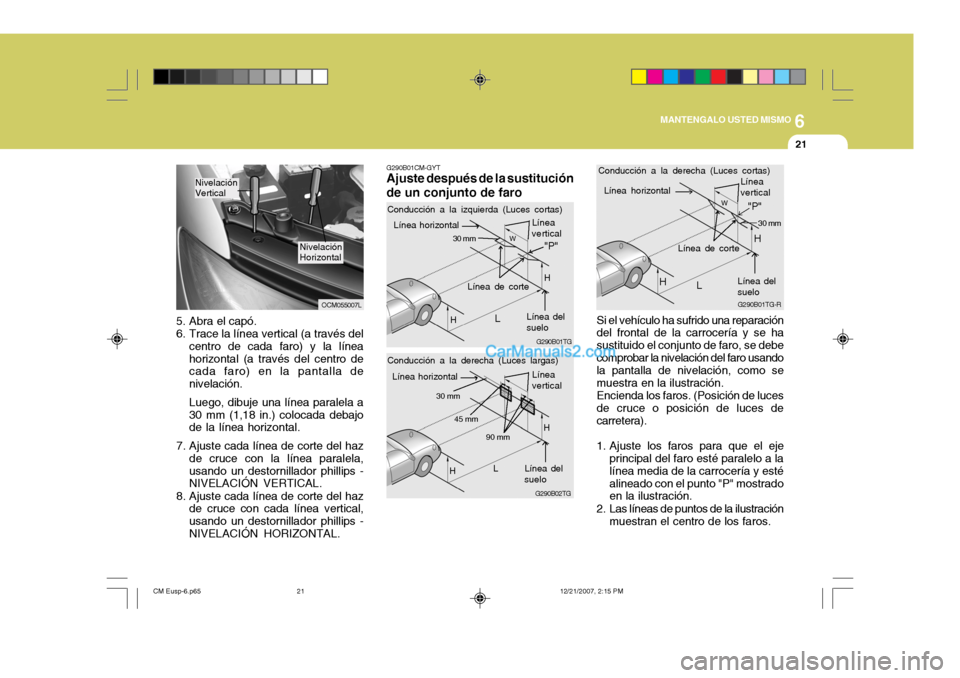

G290B01CM-GYT Ajuste después de la sustitución de un conjunto de faro
Si el vehículo ha sufrido una reparación del frontal de la carrocería y se ha sustituido el conjunto de faro, se debecomprobar la nivelación del faro usando la pantalla de nivelación, como se muestra en la ilustración.Encienda los faros. (Posición de lucesde cruce o posición de luces decarretera).
1. Ajuste los faros para que el ejeprincipal del faro esté paralelo a la línea media de la carrocería y estéalineado con el punto "P" mostrado en la ilustración.
2. Las líneas de puntos de la ilustración muestran el centro de los faros.
5. Abra el capó.
6. Trace la línea vertical (a través delcentro de cada faro) y la líneahorizontal (a través del centro de cada faro) en la pantalla de nivelación. Luego, dibuje una línea paralela a 30 mm (1,18 in.) colocada debajo de la línea horizontal.
7. Ajuste cada línea de corte del haz de cruce con la línea paralela, usando un destornillador phillips - NIVELACIÓN VERTICAL.
8. Ajuste cada línea de corte del haz de cruce con cada línea vertical, usando un destornillador phillips -NIVELACIÓN HORIZONTAL. OCM055007L
Nivelación Vertical
Nivelación Horizontal
G290B01TG
G290B01TG-R
Conducción a la derecha (Luces cortas)
G290B02TG
L
W
H
H Línea de corte
Línea del
suelo "P"
Línea horizontal
30 mm
L
H 90 mm
Línea del
suelo
Línea horizontal Línea
vertical
H45 mm
L W
H Línea de corte
"P"
Línea horizontal
Línea del
suelo 30 mm
30 mm
Línea
vertical
Línea vertical
H
Conducción a la izquierda (Luces cortas) Conducción a la derecha (Luces largas)
CM Eusp-6.p65
12/21/2007, 2:15 PM
21
Page 296 of 327

6MANTENGALO USTED MISMO

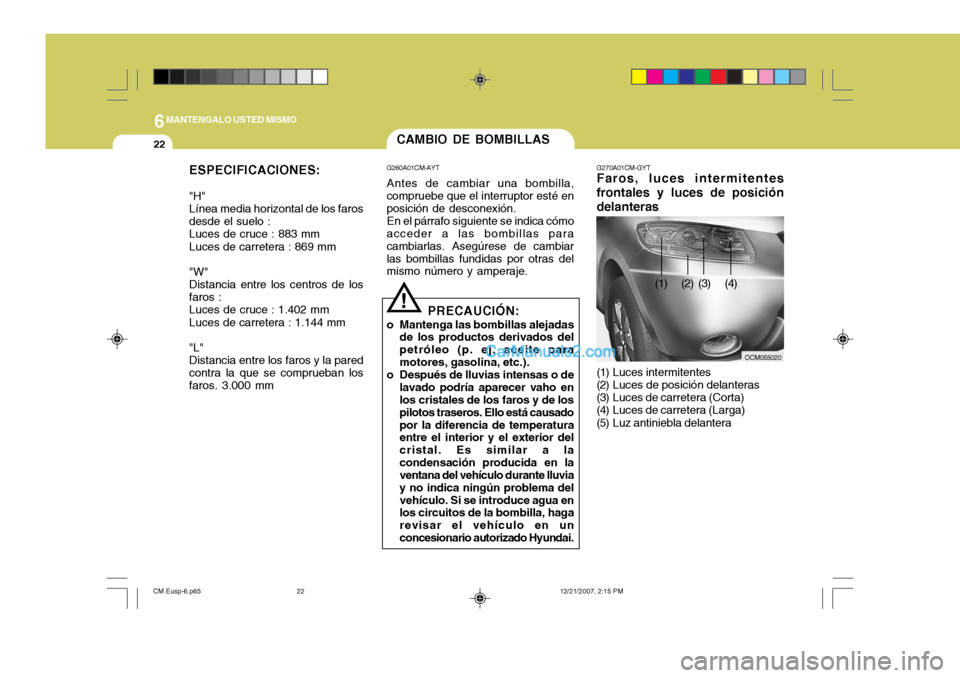

22CAMBIO DE BOMBILLAS
G260A01CM-AYT Antes de cambiar una bombilla,
compruebe que el interruptor esté en posición de desconexión.
En el párrafo siguiente se indica cómo
acceder a las bombillas paracambiarlas. Asegúrese de cambiarlas bombillas fundidas por otras del mismo número y amperaje.
PRECAUCIÓN:
o Mantenga las bombillas alejadas de los productos derivados del petróleo (p. ej. aceite paramotores, gasolina, etc.).
o Después de lluvias intensas o de lavado podría aparecer vaho en los cristales de los faros y de los pilotos traseros. Ello está causadopor la diferencia de temperatura entre el interior y el exterior del cristal. Es similar a lacondensación producida en la ventana del vehículo durante lluvia y no indica ningún problema delvehículo. Si se introduce agua en los circuitos de la bombilla, haga revisar el vehículo en unconcesionario autorizado Hyundai.
!
ESPECIFICACIONES: "H" Línea media horizontal de los farosdesde el suelo :Luces de cruce : 883 mm Luces de carretera : 869 mm "W" Distancia entre los centros de losfaros :Luces de cruce : 1.402 mm Luces de carretera : 1.144 mm "L" Distancia entre los faros y la paredcontra la que se comprueban losfaros. 3.000 mm
G270A01CM-GYT
Faros, luces intermitentes frontales y luces de posición delanteras
OCM055020
(1) Luces intermitentes
(2) Luces de posición delanteras
(3) Luces de carretera (Corta)
(4) Luces de carretera (Larga)
(5) Luz antiniebla delantera (1) (2) (3) (4)
CM Eusp-6.p65
12/21/2007, 2:15 PM
22
