2008 Hyundai Santa Fe Manual del propietario (in Spanish)

3
QUE HACER EN UNA EMERGENCIA
11
!
!
ADVERTENCIA:
Las tapas de ruedas, pueden tener rebabas afiladas. Manéjelas con cuidado para prever posibles lesiones. Antes de poner la ruedaen su lugar, revise que la llanta no tenga nada en su interior. (barro, grava, nieve, etc.) esto puedemolestar para la fijación de la rueda en su soporte. Además esto puede provocar de que la rueda no quedebien apoyada en la maza y no se pueda apretar lo suficiente y luego se suelte y se salga.

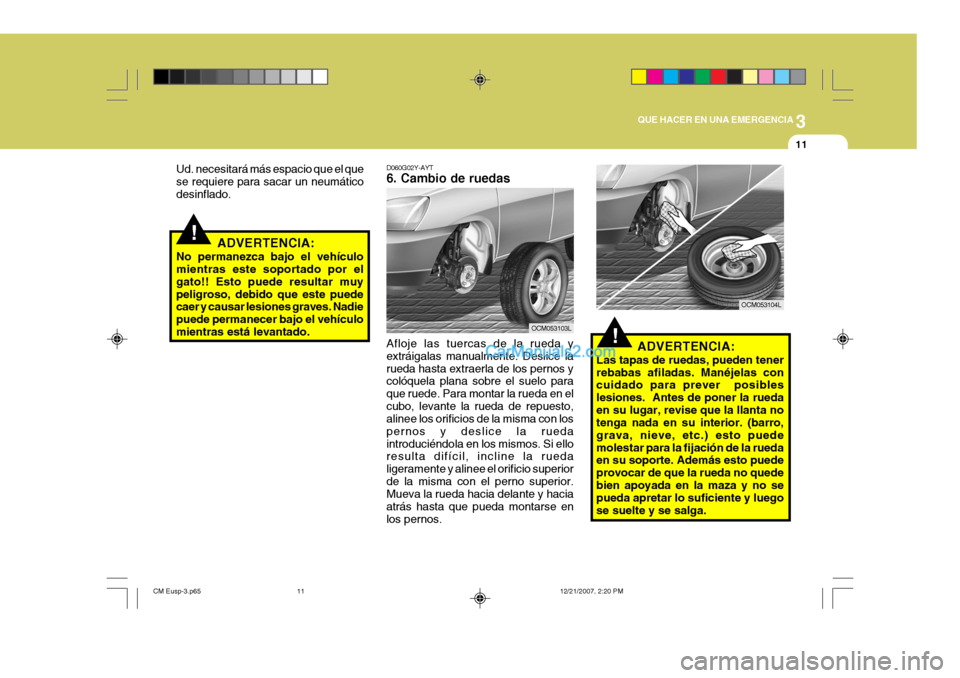

D060G02Y-AYT 6. Cambio de ruedas Afloje las tuercas de la rueda y extráigalas manualmente. Deslice larueda hasta extraerla de los pernos y colóquela plana sobre el suelo para que ruede. Para montar la rueda en elcubo, levante la rueda de repuesto, alinee los orificios de la misma con los pernos y deslice la ruedaintroduciéndola en los mismos. Si ello resulta difícil, incline la rueda ligeramente y alinee el orificio superiorde la misma con el perno superior. Mueva la rueda hacia delante y hacia atrás hasta que pueda montarse enlos pernos.
OCM053103L
Ud. necesitará más espacio que el quese requiere para sacar un neumáticodesinflado.
ADVERTENCIA:
No permanezca bajo el vehículo mientras este soportado por el gato!! Esto puede resultar muypeligroso, debido que este puede caer y causar lesiones graves. Nadie puede permanecer bajo el vehículomientras está levantado.
OCM053104L
CM Eusp-3.p65 12/21/2007, 2:20 PM
11

3QUE HACER EN UNA EMERGENCIA
12

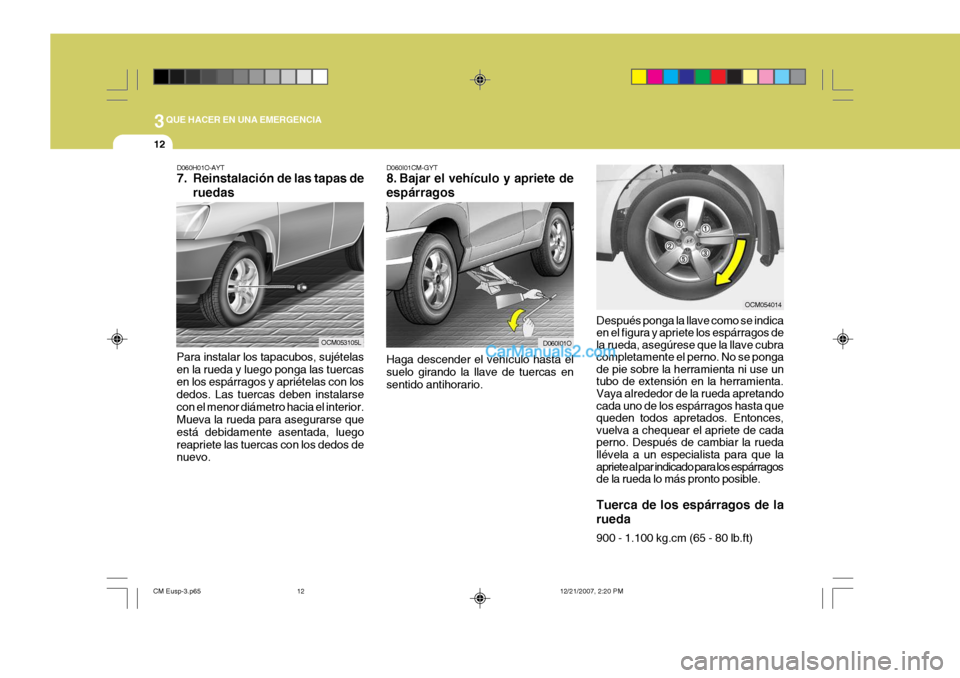

D060H01O-AYT
7. Reinstalación de las tapas deruedas
Para instalar los tapacubos, sujételas en la rueda y luego ponga las tuercas en los espárragos y apriételas con los dedos. Las tuercas deben instalarsecon el menor diámetro hacia el interior. Mueva la rueda para asegurarse que está debidamente asentada, luegoreapriete las tuercas con los dedos de nuevo.
Haga descender el vehículo hasta el suelo girando la llave de tuercas en sentido antihorario.
D060I01CM-GYT
8. Bajar el vehículo y apriete de espárragos
Después ponga la llave como se indica en el figura y apriete los espárragos dela rueda, asegúrese que la llave cubracompletamente el perno. No se pongade pie sobre la herramienta ni use untubo de extensión en la herramienta. Vaya alrededor de la rueda apretando cada uno de los espárragos hasta quequeden todos apretados. Entonces,vuelva a chequear el apriete de cadaperno. Después de cambiar la ruedallévela a un especialista para que la apriete al par indicado para los espárragos de la rueda lo más pronto posible. Tuerca de los espárragos de la rueda 900 - 1.100 kg.cm (65 - 80 lb.ft)
D060I01O
OCM053105L
OCM054014
CM Eusp-3.p65
12/21/2007, 2:20 PM
12

3
QUE HACER EN UNA EMERGENCIA
13

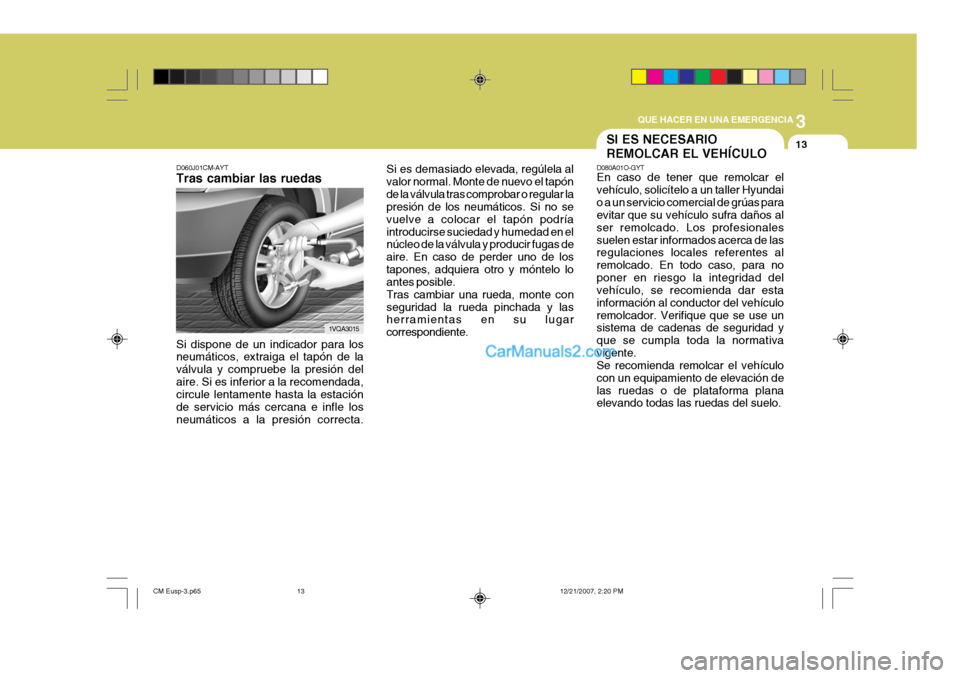

D060J01CM-AYT Tras cambiar las ruedas Si es demasiado
elevada, regúlela al
valor normal. Monte de nuevo el tapón de la válvula tras comprobar o regular la presión de los neumáticos. Si no se vuelve a colocar el tapón podríaintroducirse suciedad y humedad en el núcleo de la válvula y producir fugas de aire. En caso de perder uno de lostapones, adquiera otro y móntelo lo antes posible. Tras cambiar una rueda, monte conseguridad la rueda pinchada y las herramientas en su lugar correspondiente.
1VQA3015
Si dispone de un indicador para los neumáticos, extraiga el tapón de la válvula y compruebe la presión delaire. Si es inferior a la recomendada, circule lentamente hasta la estación de servicio más cercana e infle losneumáticos a la presión correcta.
SI ES NECESARIO REMOLCAR EL VEHÍCULO
D080A01O-GYT En caso de tener que remolcar el vehículo, solicítelo a un taller Hyundaio a un servicio comercial de grúas para evitar que su vehículo sufra daños al ser remolcado. Los profesionalessuelen estar informados acerca de las regulaciones locales referentes al remolcado. En todo caso, para noponer en riesgo la integridad del vehículo, se recomienda dar esta información al conductor del vehículoremolcador. Verifique que se use un sistema de cadenas de seguridad y que se cumpla toda la normativavigente. Se recomienda remolcar el vehículo con un equipamiento de elevación delas ruedas o de plataforma plana elevando todas las ruedas del suelo.
CM Eusp-3.p65 12/21/2007, 2:20 PM
13

3QUE HACER EN UNA EMERGENCIA
14

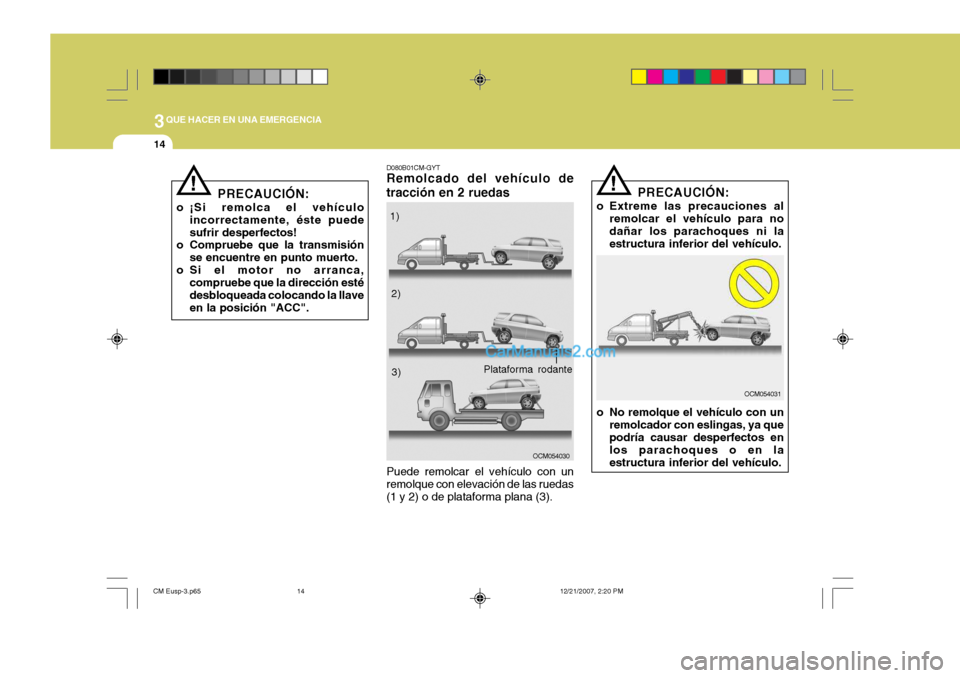

D080B01CM-GYT Remolcado del vehículo de tracción en 2 ruedas
OCM054030
Puede remolcar el vehículo con un remolque con elevación de las ruedas (1 y 2) o de plataforma plana (3).
PRECAUCIÓN:
o ¡Si remolca el vehículo incorrectamente, éste puedesufrir desperfectos!
o Compruebe que la transmisión
se encuentre en punto muerto.
o Si el motor no arranca, compruebe que la dirección estédesbloqueada colocando la llaveen la posición "ACC". 1)
2)
3)
Plataforma rodante
!!
OCM054031
PRECAUCIÓN:
o Extreme las precauciones al remolcar el vehículo para no dañar los parachoques ni laestructura inferior del vehículo.
o No remolque el vehículo con un remolcador con eslingas, ya que podría causar desperfectos en los parachoques o en laestructura inferior del vehículo.
CM Eusp-3.p65 12/21/2007, 2:20 PM
14

3
QUE HACER EN UNA EMERGENCIA
15
!

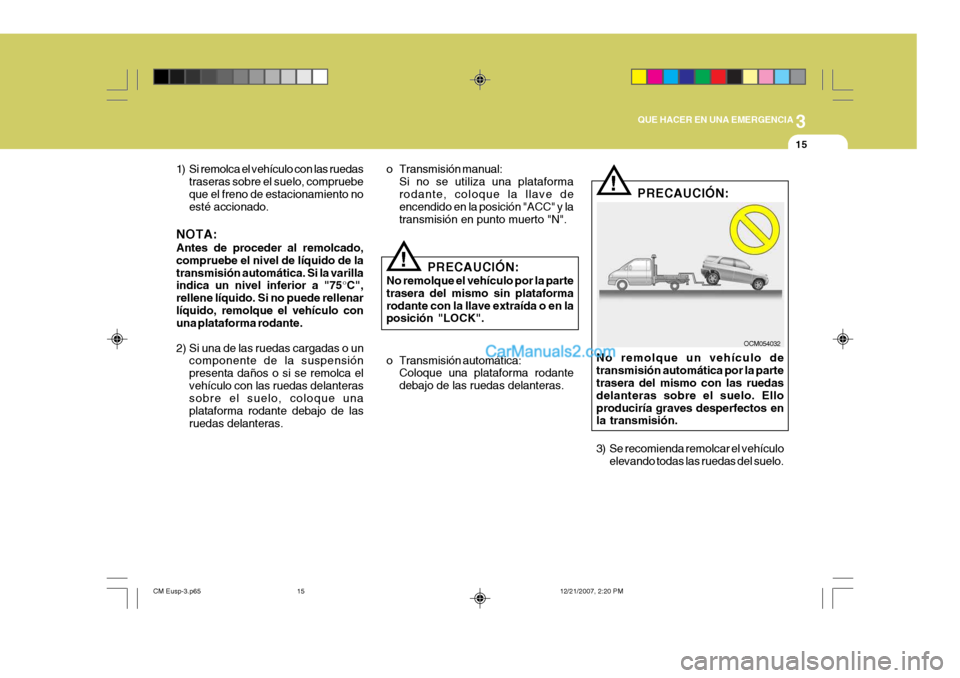

1) Si remolca el vehículo con las ruedas
traseras sobre el suelo, compruebe que el freno de estacionamiento no esté accionado.
NOTA: Antes de proceder al remolcado, compruebe el nivel de líquido de latransmisión automática. Si la varilla indica un nivel inferior a "75 °C",
rellene líquido. Si no puede rellenar líquido, remolque el vehículo con una plataforma rodante.
2) Si una de las ruedas cargadas o un componente de la suspensión presenta daños o si se remolca elvehículo con las ruedas delanteras sobre el suelo, coloque una plataforma rodante debajo de lasruedas delanteras. o Transmisión manual:
Si no se utiliza una plataformarodante, coloque la llave de encendido en la posición "ACC" y la transmisión en punto muerto "N".
!
OCM054032
PRECAUCIÓN:
No remolque el vehículo por la parte trasera del mismo sin plataformarodante con la llave extraída o en la posición "LOCK". PRECAUCIÓN:
No remolque un vehículo de transmisión automática por la parte trasera del mismo con las ruedas delanteras sobre el suelo. Elloproduciría graves desperfectos en la transmisión.
3) Se recomienda remolcar el vehículo elevando todas las ruedas del suelo.
o Transmisión automática:
Coloque una plataforma rodante debajo de las ruedas delanteras.
CM Eusp-3.p65 12/21/2007, 2:20 PM
15

3QUE HACER EN UNA EMERGENCIA
16
OCM054017

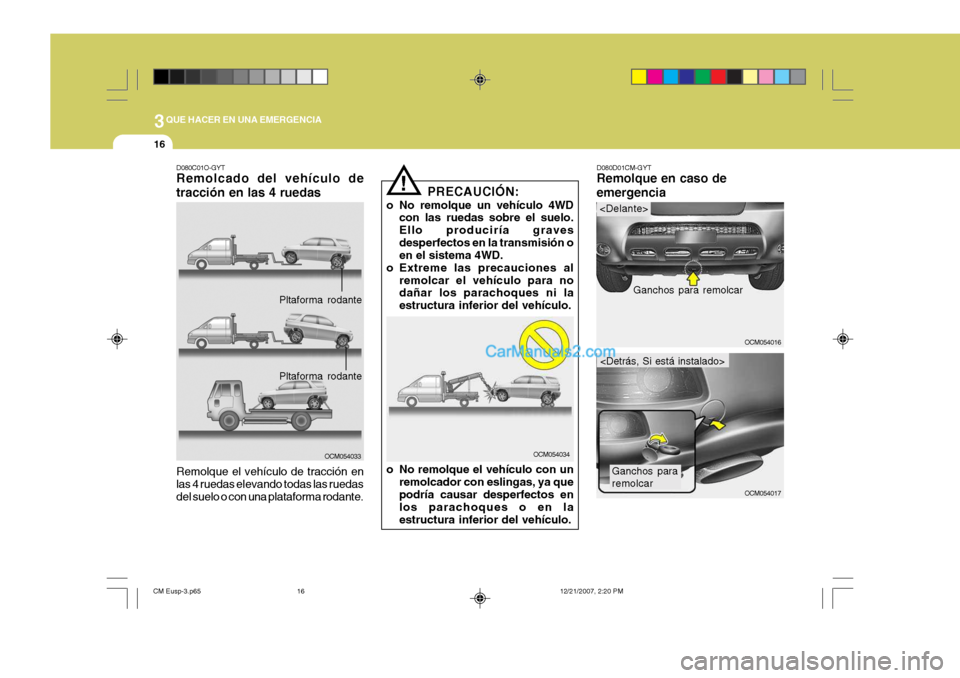

D080C01O-GYT Remolcado del vehículo de tracción en las 4 ruedas
OCM054033
Remolque el vehículo de tracción en las 4 ruedas elevando todas las ruedasdel suelo o con una plataforma rodante.
Pltaforma rodante
PRECAUCIÓN:
o No remolque un vehículo 4WD con las ruedas sobre el suelo. Ello produciría gravesdesperfectos en la transmisión o en el sistema 4WD.
o Extreme las precauciones al
remolcar el vehículo para nodañar los parachoques ni la estructura inferior del vehículo.!
OCM054034
o No remolque el vehículo con un remolcador con eslingas, ya que podría causar desperfectos en los parachoques o en la estructura inferior del vehículo. D080D01CM-GYT Remolque en caso de emergencia
OCM054016

Pltaforma rodante Ganchos para remolcar

Ganchos para remolcar
CM Eusp-3.p65
12/21/2007, 2:20 PM
16

3
QUE HACER EN UNA EMERGENCIA
17
En caso de tener que remolcar el vehículo por producirse unaemergencia y si no está disponible ninguna grúa comercial, acople un cable de remolque, una cadena o unacorrea a uno de los ganchos a tal efecto situados en la parte inferior delantera y trasera del vehículo. Ex-treme las precauciones al llevar a cabo esta operación si el vehículo se encuentra en una superficie noasfaltada para evitar producir daños en el mismo. No intente remolcar el vehículo si lasruedas, el tren de accionamiento mo- tor, los ejes, la dirección o los frenos están dañados. Antes de remolcar elvehículo, asegúrese de que el eje de transmisión se encuentre en punto muerto y que la llave de contacto seencuentre en la posición "ACC" (con el motor apagado) o en la posición "ON" (con el motor encendido). El conduc-tor debe encontrarse en el vehículo remolcado para poderlo dirigir o activar los frenos.
(1) Abra la cubierta para el remolcado
empujándola con los dedos.
(2) Para montar el gancho para remolcar, girar en sentido horario. NOTA:
o Para evitar causar daños mayores
al vehículo de tracción a las cuatro ruedas, limite la velocidad deremolcado a 15 km/h y no lo remolque durante más de 1,5 km en cualquier caso.
o Antes de proceder al remolcado, compruebe el nivel de líquido dela transmisión automática. Si lavarilla indica un nivel inferior a "75 °C", rellene líquido. Si no puede
rellenar líquido, remolque el vehículo con una plataforma rodante.
!
! PRECAUCIÓN:
Apretar firmemente con los dedos hasta que no haya juego en el orificio para el remolcado. El gancho deremolque se encuentra dentro del maletero.
(3) Acople un cable, una cadena o una cinta de remolque en uno de los ganchos previstos para ello debajo de la parte trasera del vehículo. PRECAUCIÓN:
Si el motor no está en marcha, la función eléctrica de los frenos y ladirección no funciona, por lo que la acción de frenado y de dirección es más dura de lo habitual.
CM Eusp-3.p65 12/21/2007, 2:20 PM
17

3QUE HACER EN UNA EMERGENCIA

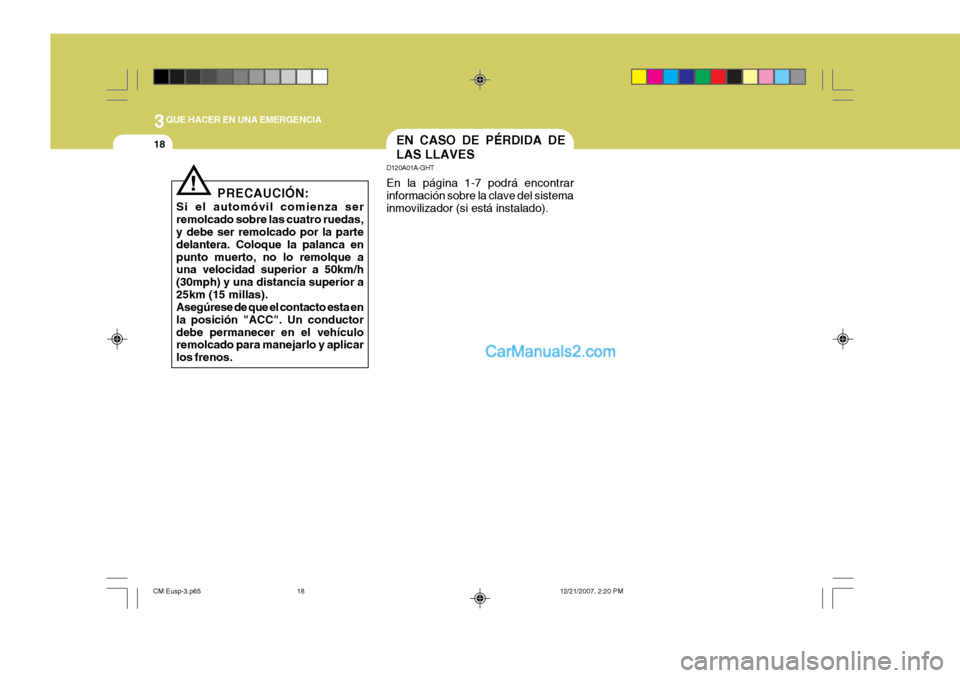

18EN CASO DE PÉRDIDA DE LAS LLAVES
D120A01A-GHT En la página 1-7 podrá encontrar información sobre la clave del sistema inmovilizador (si está instalado).
PRECAUCIÓN:
Si el automóvil comienza ser remolcado sobre las cuatro ruedas, y debe ser remolcado por la parte delantera. Coloque la palanca enpunto muerto, no lo remolque a una velocidad superior a 50km/h (30mph) y una distancia superior a25km (15 millas). Asegúrese de que el contacto esta en la posición "ACC". Un conductordebe permanecer en el vehículo remolcado para manejarlo y aplicar los frenos.
!
CM Eusp-3.p65 12/21/2007, 2:20 PM
18
