2007 Seat Cordoba Manual do proprietário (in Portuguese)

Situações diversas215
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

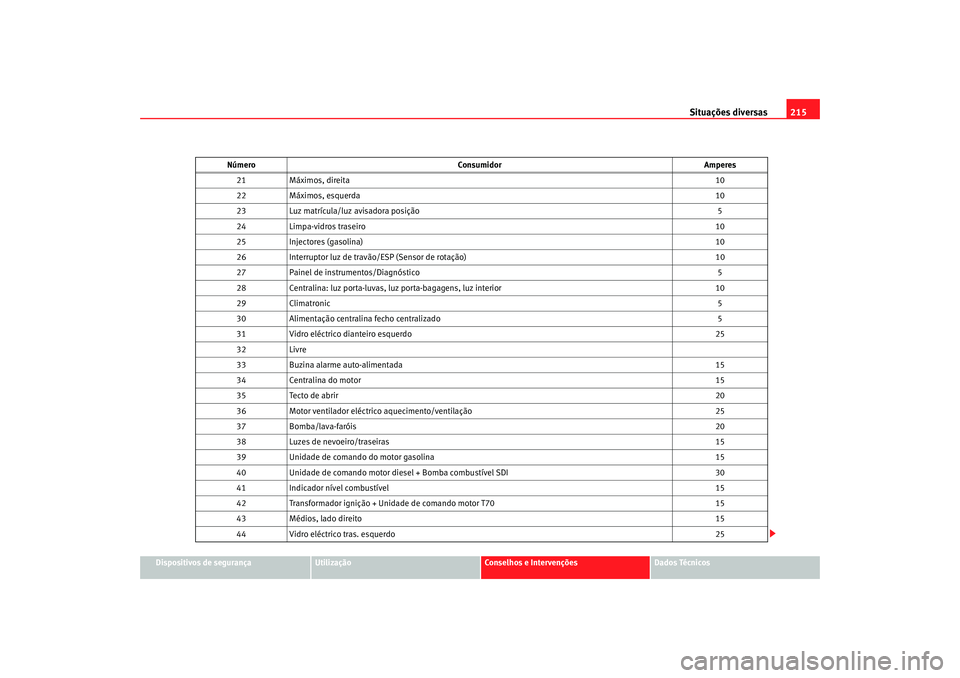

21
Máximos, direita 10
22 Máximos, esquerda 10
23 Luz matrícula/luz avisadora posição 5
24 Limpa-vidros traseiro 10
25 Injectores (gasolina) 10
26 Interruptor luz de travão/ESP (Sensor de rotação) 10
27 Painel de instru mentos/Diagnóstico 5
28 Centralina: luz porta-luvas, luz porta-bagagens, luz interior 10
29 Climatronic 5
30 Alimentação centralina fecho centralizado 5
31 Vidro eléctrico dianteiro esquerdo 25
32 Livre
33 Buzina alarme auto-alimentada 15
34 Centralina do motor 15
35 Tecto de abrir 20
36 Motor ventilador eléctrico aquecimento/ventilação 25
37 Bomba/lava-faróis 20
38 Luzes de nevoeiro/traseiras 15
39 Unidade de comando do motor gasolina 15
40 Unidade de comando motor diesel + Bomba combustível SDI 30
41 Indicador nível combustível 15
42 Transformador ignição + Unidade de comando motor T70 15
43 Médios, lado direito 15
44 Vidro eléctrico tras. esquerdo 25
Número
Consumidor Amperes
cordoba_portugues.book Seite 215 Dienstag, 29. August 2006 12:39 12

Situações diversas

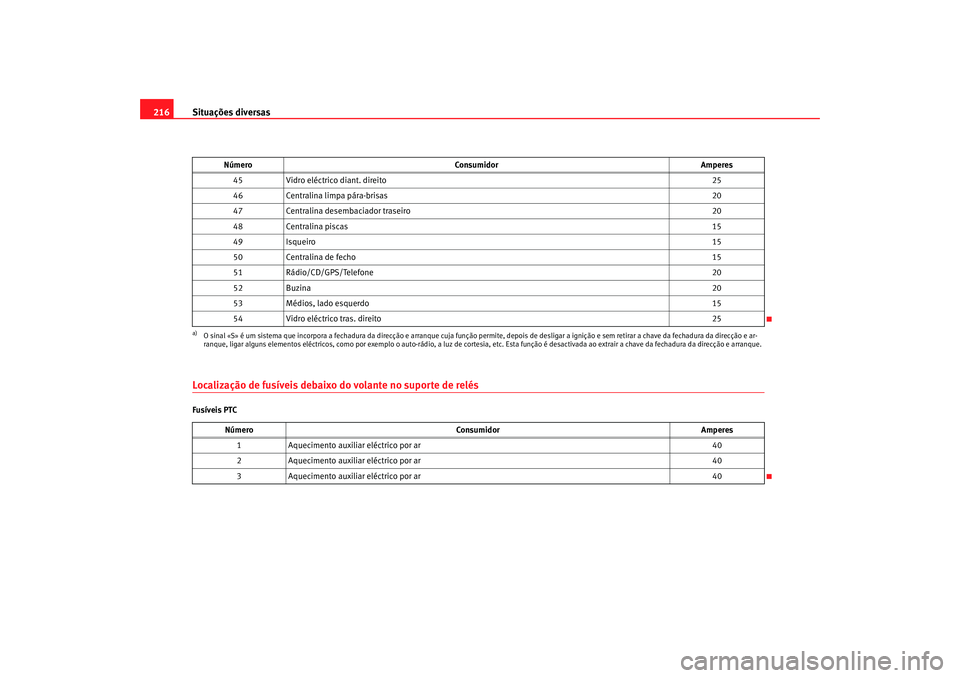

216Localização de fusíveis debaixo do volante no suporte de relésFusíveis PTC 45
Vidro eléctrico diant. direito 25
46 Centralina limpa pára-brisas 20
47 Centralina desembaciador traseiro 20
48 Centralina piscas 15
49 Isqueiro 15
50 Centralina de fecho 15
51 Rádio/CD/GPS/Telefone 20
52 Buzina 20
53 Médios, lado esquerdo 15
54 Vidro eléctrico tras. direito 25a)O sinal «S» é um sistema que incorpora a fechadura da direcção e arranque cuja função permite, depois de desligar a ignição e s em retirar a chave da fechadura da direcção e ar-
ranque, ligar alguns elementos eléctricos, como por exemplo o auto-rádio, a luz de cortesia, etc. Esta função é desactivada ao extrair a chave da fechadura da direcção e arranque.
NúmeroConsumidor Amperes
1 Aquecimento auxiliar eléctrico por ar 40
2 Aquecimento auxiliar eléctrico por ar 40
3 Aquecimento auxiliar eléctrico por ar 40
Número
Consumidor Amperes
cordoba_portugues.book Seite 216 Dienstag, 29. August 2006 12:39 12

Situações diversas217
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

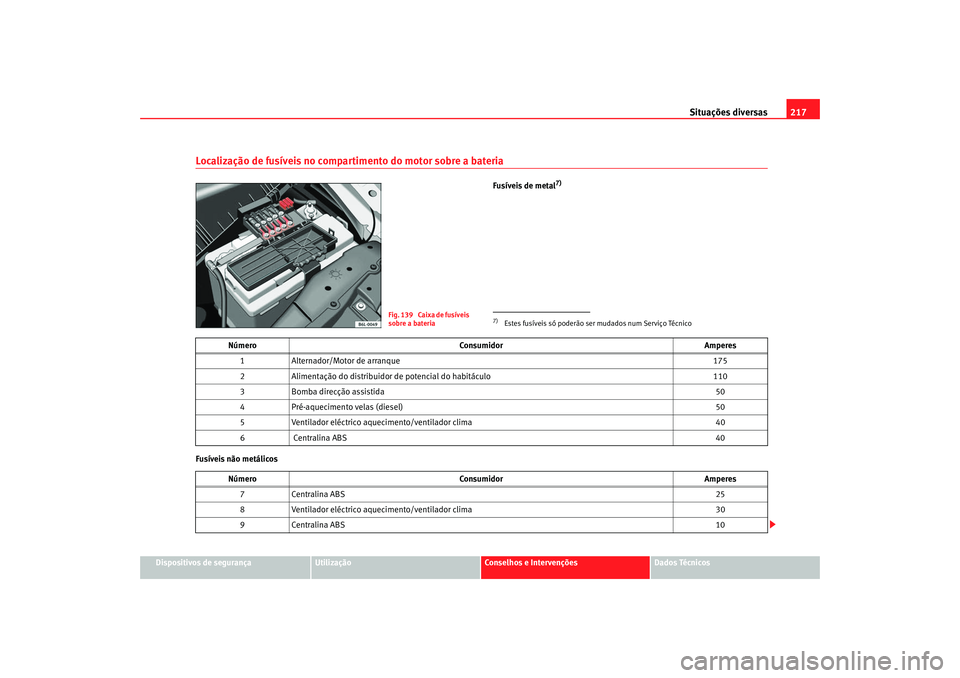

Localização de fusíveis no compartimento do motor sobre a bateria
Fusíveis de metal
7)
Fusíveis não metálicos
Fig. 139 Caixa de fusíveis
sobre a bateria
7)Estes fusíveis só poderão ser mudados num Serviço Técnico
Número Consumidor Amperes
1 Alternador/Motor de arranque 175
2 Alimentação do distribuidor de potencial do habitáculo 110
3 Bomba direcção assistida 50
4 Pré-aquecimento velas (diesel) 50
5 Ventilador eléctrico aquec imento/ventilador clima 40
6 Centralina ABS 40
Número Consumidor Amperes
7 Centralina ABS 25
8 Ventilador eléctrico aquec imento/ventilador clima 30
9 Centralina ABS 10
cordoba_portugues.book Seite 217 Dienstag, 29. August 2006 12:39 12

Situações diversas

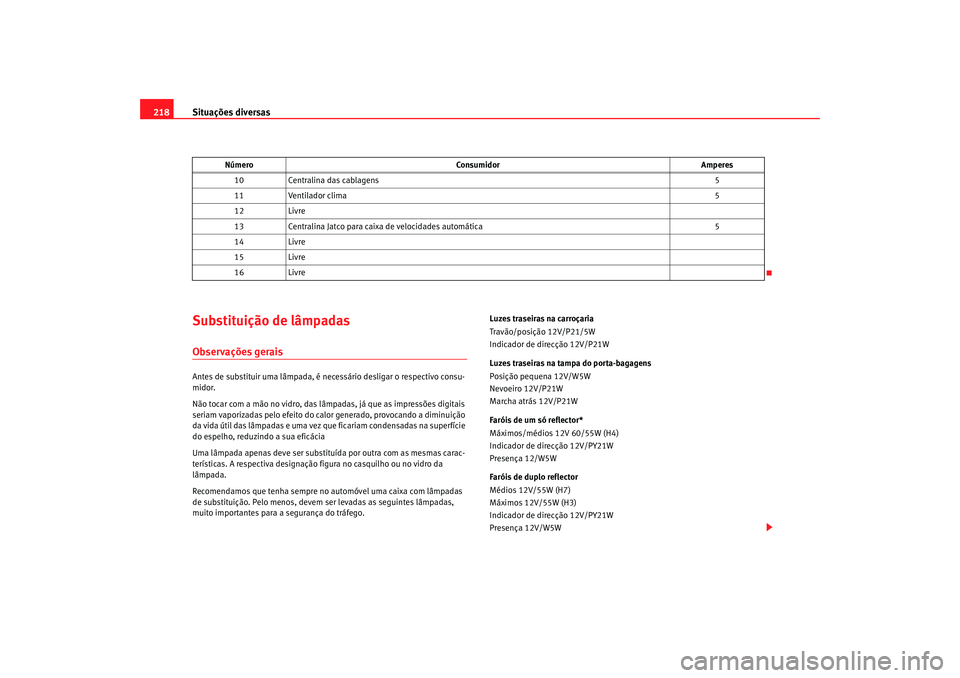

218Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo consu-
midor.
Não tocar com a mão no vidro, das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calo r generado, provocando a diminuição
da vida útil das lâmpadas e uma vez que ficariam condensadas na superfície
do espelho, reduzindo a sua eficácia
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, devem ser levadas as seguintes lâmpadas,
muito importantes para a segurança do tráfego. Luzes traseiras na carroçaria
Travão/posição 12V/P21/5W
Indicador de direcção 12V/P21W
Luzes traseiras na tampa do porta-bagagens
Posição pequena 12V/W5W
Nevoeiro 12V/P21W
Marcha atrás 12V/P21W
Faróis de um só reflector*
Máximos/médios 12V 60/55W (H4)
Indicador de direcção 12V/PY21W
Presença 12/W5W
Faróis de duplo reflector
Médios 12V/55W (H7)
Máximos 12V/55W (H3)
Indicador de direcção 12V/PY21W
Presença 12V/W5W
10
Centralina das cablagens 5
11 Ventilador clima 5
12 Livre
13 Centralina Jatco para caixa de velocidades automática 5
14 Livre
15 Livre
16 Livre
Número
Consumidor Amperes
cordoba_portugues.book Seite 218 Dienstag, 29. August 2006 12:39 12

Situações diversas219
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

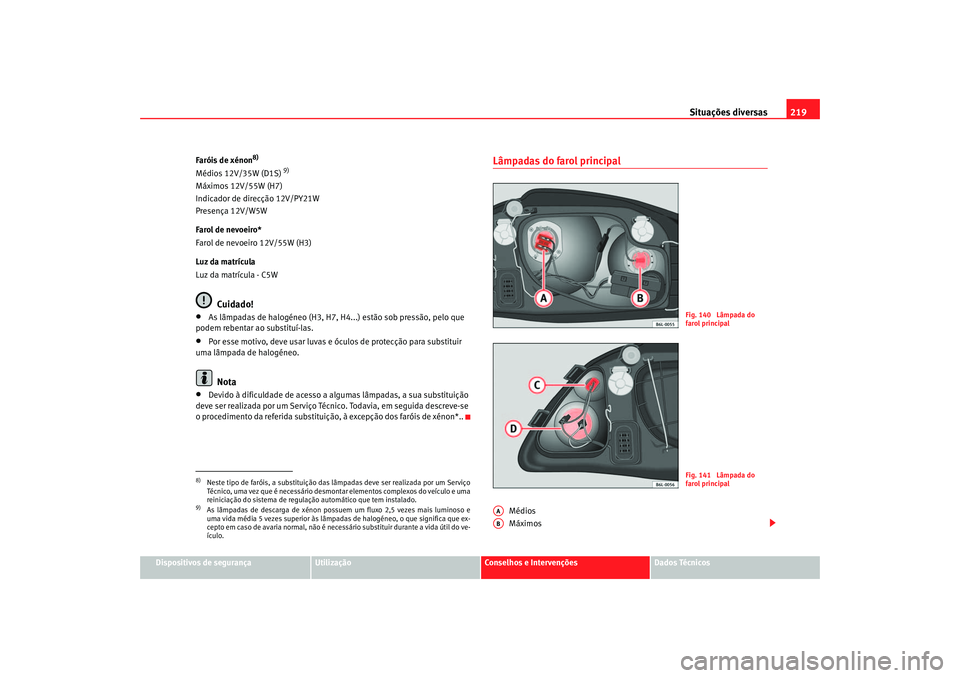

Faróis de xénon
8)
Médios 12V/35W (D1S)
9)
Máximos 12V/55W (H7)
Indicador de direcção 12V/PY21W
Presença 12V/W5W
Farol de nevoeiro*
Farol de nevoeiro 12V/55W (H3)
Luz da matrícula
Luz da matrícula - C5W
Cuidado!
•
As lâmpadas de halogéneo (H3, H7, H4...) estão sob pressão, pelo que
podem rebentar ao substituí-las.
•
Por esse motivo, deve usar luvas e óculos de protecção para substituir
uma lâmpada de halogéneo.Nota
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. Todavia, em seguida descreve-se
o procedimento da referida substituição, à excepção dos faróis de xénon*..
Lâmpadas do farol principal
Médios
Máximos
8)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.9)As lâmpadas de descarga de xénon possu em um fluxo 2,5 vezes mais luminoso e
uma vida média 5 vezes superior às lâmpadas de halogéneo, o que significa que ex-
cepto em caso de avaria normal, não é necessário substituir durante a vida útil do ve-
ículo.
Fig. 140 Lâmpada do
farol principalFig. 141 Lâmpada do
farol principal
AAAB
cordoba_portugues.book Seite 219 Dienstag, 29. August 2006 12:39 12

Situações diversas
220

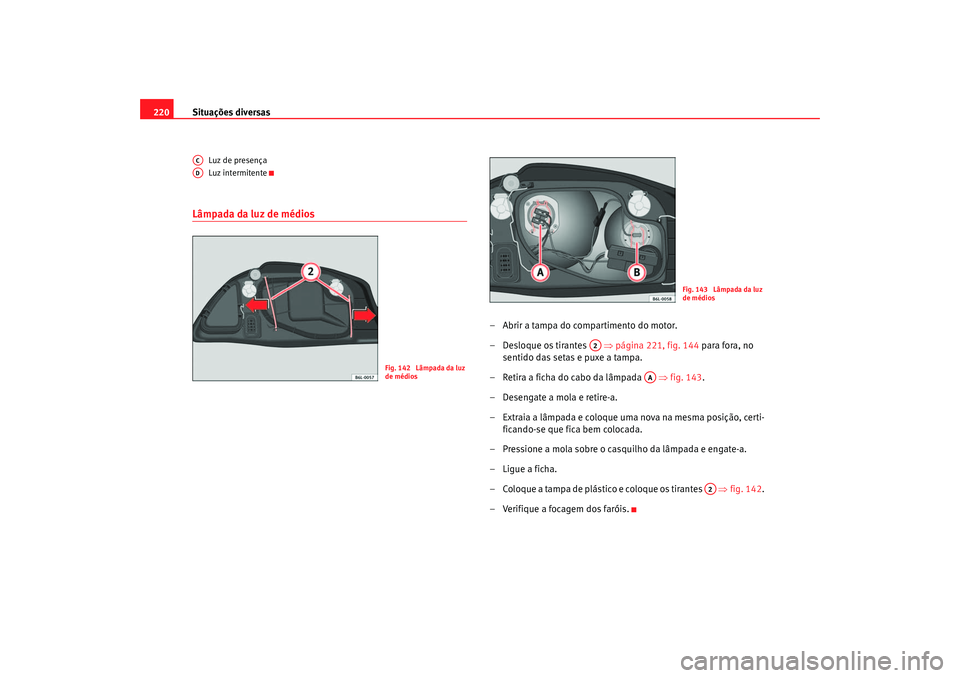

Luz de presença
Luz intermitente
Lâmpada da luz de médios
– Abrir a tampa do compartimento do motor.
– Desloque os tirantes ⇒página 221, fig. 144 para fora, no
sentido das setas e puxe a tampa.
– Retira a ficha do cabo da lâmpada ⇒fig. 143 .
– Desengate a mola e retire-a.
– Extraia a lâmpada e coloque uma nova na mesma posição, certi- ficando-se que fica bem colocada.
– Pressione a mola sobre o casquilho da lâmpada e engate-a.
–Ligue a ficha.
– Coloque a tampa de plástico e coloque os tirantes ⇒fig. 142.
– Verifique a focagem dos faróis.
ACAD
Fig. 142 Lâmpada da luz
de médios
Fig. 143 Lâmpada da luz
de médios
A2
AA
A2
cordoba_portugues.book Seite 220 Dienstag, 29. August 2006 12:39 12

Situações diversas221
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

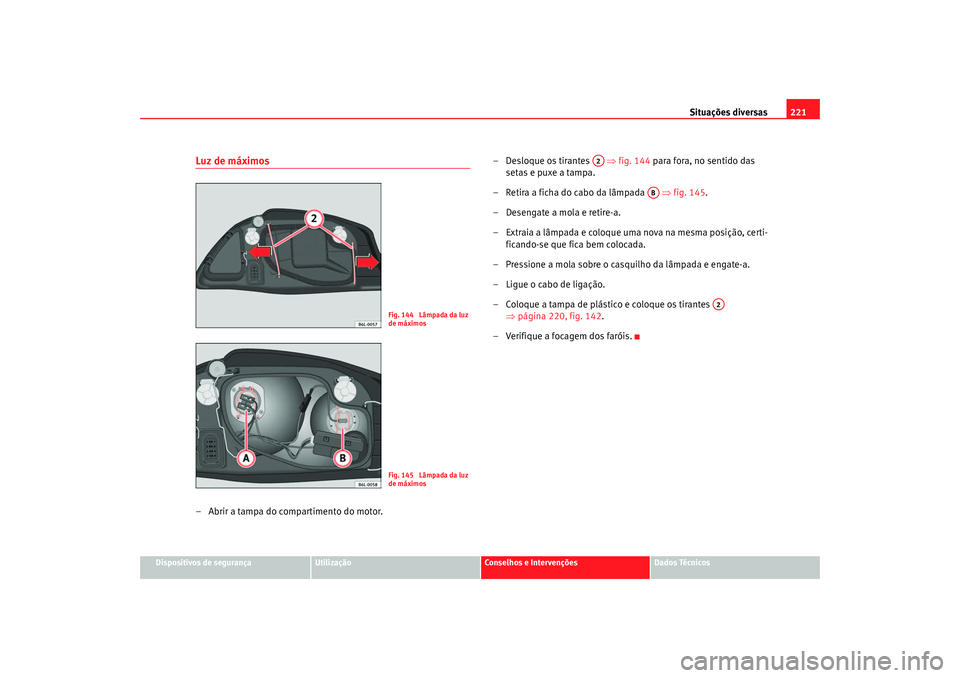

Luz de máximos– Abrir a tampa do compartimento do motor. – Desloque os tirantes
⇒fig. 144 para fora, no sentido das
setas e puxe a tampa.
– Retira a ficha do cabo da lâmpada ⇒fig. 145.
– Desengate a mola e retire-a.
– Extraia a lâmpada e coloque uma nova na mesma posição, certi- ficando-se que fica bem colocada.
– Pressione a mola sobre o casquilho da lâmpada e engate-a.
–Ligue o cabo de ligação.
– Coloque a tampa de plástico e coloque os tirantes ⇒página 220, fig. 142 .
– Verifique a focagem dos faróis.
Fig. 144 Lâmpada da luz
de máximosFig. 145 Lâmpada da luz
de máximos
A2
AB
A2
cordoba_portugues.book Seite 221 Dienstag, 29. August 2006 12:39 12

Situações diversas

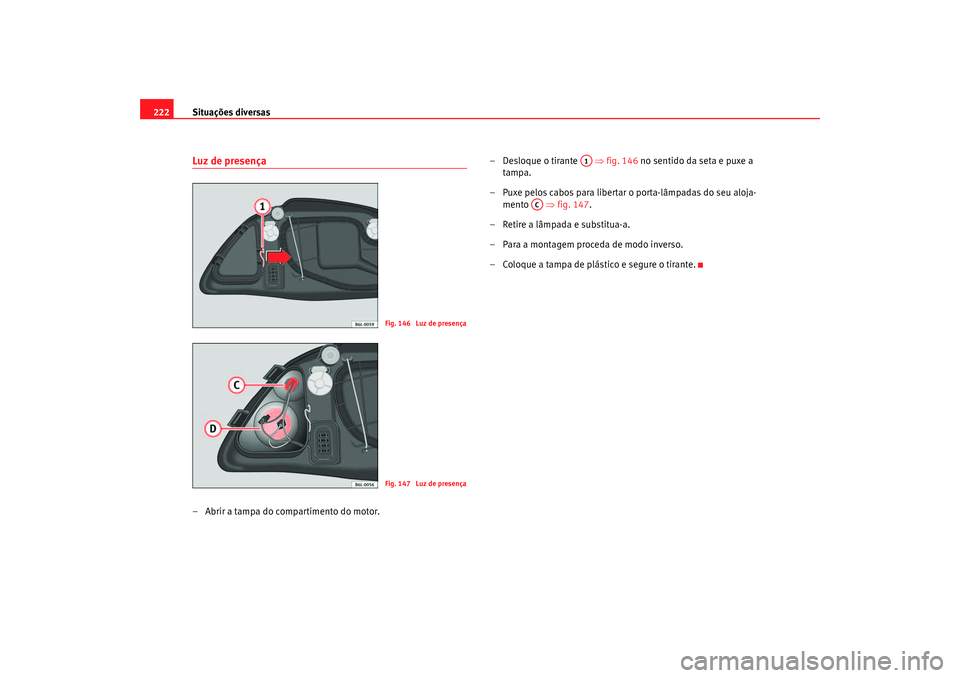

222Luz de presença– Abrir a tampa do compartimento do motor. – Desloque o tirante
⇒fig. 146 no sentido da seta e puxe a
tampa.
– Puxe pelos cabos para libertar o porta-lâmpadas do seu aloja- mento ⇒fig. 147.
– Retire a lâmpada e substitua-a.
– Para a montagem proceda de modo inverso.
– Coloque a tampa de plástico e segure o tirante.
Fig. 146 Luz de presençaFig. 147 Luz de presença
A1
AC
