2007 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

72
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

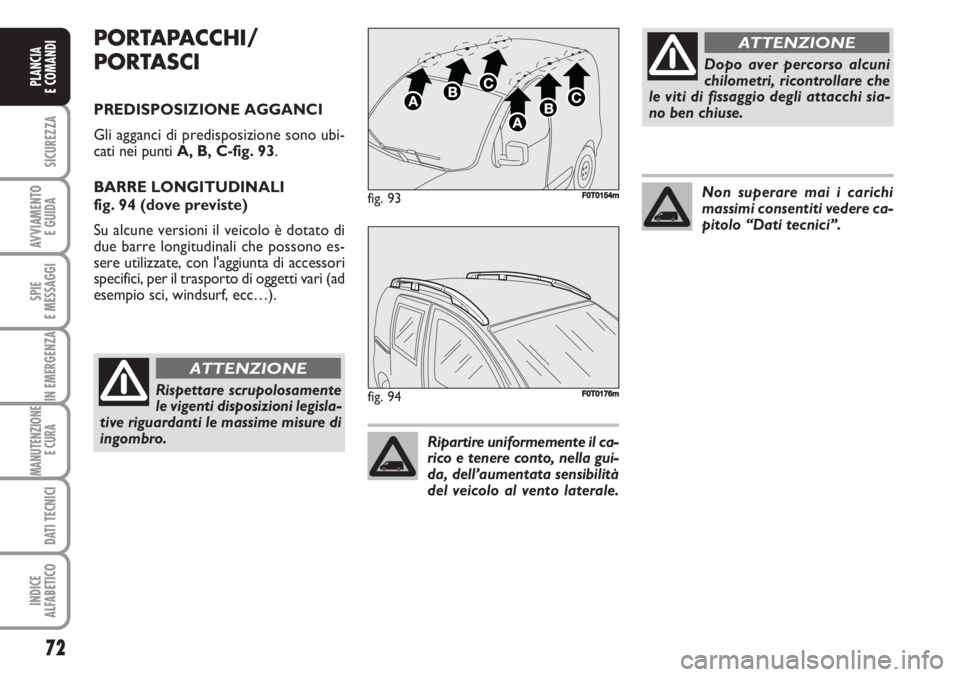

PORTAPACCHI/
PORTASCI
PREDISPOSIZIONE AGGANCI
Gli agganci di predisposizione sono ubi-
cati nei punti A, B, C-fig. 93.
BARRE LONGITUDINALI
fig. 94 (dove previste)
Su alcune versioni il veicolo è dotato di
due barre longitudinali che possono es-
sere utilizzate, con l'aggiunta di accessori
specifici, per il trasporto di oggetti vari (ad
esempio sci, windsurf, ecc…).
fig. 93F0T0154m
fig. 94F0T0176mRispettare scrupolosamente
le vigenti disposizioni legisla-
tive riguardanti le massime misure di
ingombro.
ATTENZIONE
Dopo aver percorso alcuni
chilometri, ricontrollare che
le viti di fissaggio degli attacchi sia-
no ben chiuse.
ATTENZIONE
Ripartire uniformemente il ca-
rico e tenere conto, nella gui-
da, dell’aumentata sensibilità
del veicolo al vento laterale.
Non superare mai i carichi
massimi consentiti vedere ca-
pitolo “Dati tecnici”.

73
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
FARI
ORIENTAMENTO
DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è de-
terminante per il comfort e la sicurezza
del conducente e degli altri utenti della
strada. Per garantire le migliori condizio-
ni di visibilità viaggiando con i fari accesi,
il veicolo deve avere un corretto assetto
dei fari stessi. Per il controllo e l’eventua-
le regolazione rivolgersi alla Rete Assi-
stenziale Fiat.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in po-
sizione MARe luci anabbaglianti accese.
Quando il veicolo è carico, si inclina al-
l’indietro, provocando un innalzamento
del fascio luminoso. In questo caso è per-
tanto necessario effettuare nuovamente
un corretto orientamento.Regolazione assetto fari
Per la regolazione agire sui pulsanti Òe 
fig. 95posti sulla mostrina comandi.
Il display del quadro strumenti fornisce
l’indicazione visiva della posizione relati-
va alla regolazione.
Posizione 0 - una o due persone sui sedi-
li anteriori.
Posizione 1 - cinque persone.
Posizione 2 - cinque persone + carico nel
bagagliaio.
Posizione 3 - guidatore + massimo carico
ammesso tutto stivato nel
bagagliaio.
AVVERTENZA Controllare l’orienta-
mento dei fasci luminosi ogni volta che
cambia il peso del carico trasportato.ORIENTAMENTO FENDINEBBIA
(dove previsti)
Per il controllo e l’eventuale regolazione
rivolgersi alla Rete Assistenziale Fiat.
REGOLAZIONE FARI
ALL'ESTERO
I proiettori anabbaglianti sono orientati
per la circolazione secondo il paese di pri-
ma commercializzazione. Nei paesi con
circolazione opposta, per non abbagliare i
veicoli che procedono in direzione con-
traria, occorre modificare l'orientamen-
to del fascio luminoso mediante l'applica-
zione di una pellicola autoadesiva, appo-
sitamente studiata. Tale pellicola è previ-
sta in Lineaccessori Fiat ed è reperibile
presso la Rete Assistenziale Fiat.
fig. 95F0T0037m

74
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA ABS
È un sistema, parte integrante dell’impian-
to frenante, che evita, con qualsiasi condi-
zione del fondo stradale e di intensità del-
l’azione frenante, il bloccaggio e conse-
guente slittamento di una o più ruote, ga-
rantendo in tal modo il controllo del vei-
colo anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Elec-
tronic Braking Force Distribution), che
consente di ripartire l’azione frenante fra
le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima ef-
ficienza dell’impianto frenante è necessa-
rio un periodo di assestamento di circa
500 km: durante questo periodo è op-
portuno non effettuare frenate troppo
brusche, ripetute e prolungate.INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraver-
so una leggera pulsazione del pedale freno,
accompagnata da rumorosità: ciò indica
che è necessario adeguare la velocità al ti-
po di strada su cui si sta viaggiando.
Quando l’ABS interviene, e si
avvertono le pulsazioni sul
pedale del freno, non alleggerite la
pressione, ma mantenete il pedale
ben premuto senza timore; così Vi ar-
resterete nel minor spazio possibile,
compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
Se l’ABS interviene, è segno
che si sta raggiungendo il li-
mite di aderenza tra pneumatici e
fondo stradale: occorre rallentare per
adeguare la marcia all’aderenza di-
sponibile.
ATTENZIONE
L’ABS sfrutta al meglio l’a-
derenza disponibile, ma non
è in grado di aumentarla; occorre
quindi in ogni caso cautela sui fondi
scivolosi, senza correre rischi ingiusti-
ficati.
ATTENZIONE

75
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti (su alcune versioni
unitamente al messaggio visualizzato dal
display) (vedere capitolo “Spie e messag-
gi”).
In questo caso l’impianto frenante man-
tiene la propria efficacia, ma senza le po-
tenzialità offerte dal sistema ABS. Proce-
dere con prudenza fino alla più vicina Re-
te Assistenziale Fiat per la verifica dell’im-
pianto.Avaria EBD
È segnalata dall’accensione della spie
>exsul quadro strumenti (su alcune versioni
unitamente al messaggio visualizzato dal di-
splay) (vedere capitolo “Spie e messaggi”).
In questo caso, con frenate violente, si può
avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamen-
to. Guidare pertanto con estrema caute-
la fino alla più vicina Rete Assistenziale Fiat
per la verifica dell’impianto.In caso di accensione della
sola spia xsul quadro stru-
menti (su alcune versioni unitamente
al messaggio visualizzato dal display),
arrestare immediatamente il veicolo
e rivolgersi alla più vicina Rete Assi-
stenziale Fiat. L’eventuale perdita di
fluido dall’impianto idraulico, infatti,
pregiudica il funzionamento dell’im-
pianto freni, sia di tipo convenziona-
le, che con il sistema antibloccaggio
ruote.
ATTENZIONE

76
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi continua
dei componenti correlati alle emissioni
presenti sul veicolo. Segnala inoltre, me-
diante l’accensione della spia Usul qua-
dro strumenti (su alcune versioni unita-
mente al messaggio visualizzato dal di-
splay), la condizione i deterioramento dei
componenti tessi (vedere capitolo “Spie e
messaggi”).
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emissioni
dovuto ad un malfunzionamento del vei-
colo;
❒segnalare la necessità di sostituire alcu-
ni componenti deteriorati.Il sistema dispone inoltre di un connetto-
re, interfacciabile con adeguata strumenta-
zione, che permette la lettura dei codici di
errore memorizzati in centralina, insieme
con una serie di parametri specifici della dia-
gnosi e del funzionamento del motore.
Questa verifica è possibile anche agli agen-
ti addetti al controllo del traffico.
AVVERTENZA Dopo l’eliminazione del-
l’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Fiat è
tenuta ad effettuare test al banco di pro-
va e, qualora fosse necessario, prove su
strada le quali possono richiedere anche
lunga percorrenza.Se, ruotando la chiave di av-
viamento in posizione MAR,
la spia Unon si accende oppure se,
durante la marcia, si accende a luce
fissa o lampeggiante (su alcune ver-
sioni unitamente al messaggio visua-
lizzato dal display), rivolgersi il più
presto possibile alla Rete Assistenziale
Fiat. La funzionalità della spia Upuò
essere verificata mediante apposite
apparecchiature dagli agenti di con-
trollo del traffico. Attenersi alle nor-
me vigenti nel Paese in cui si circola.
ATTENZIONE

77
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SENSORI DI
PARCHEGGIO
(dove previsti)
Sono ubicati nel paraurti posteriore fig. 96
ed hanno la funzione di rilevare ed avvi-
sare il conducente, mediante una segna-
lazione acustica intermittente, sulla pre-
senza di ostacoli nella parte posteriore del
veicolo.
ATTIVAZIONE
I sensori si attivano automaticamente al-
l’inserimento della retromarcia.
Alla diminuzione della distanza dall’osta-
colo posto dietro al veicolo, corrisponde
un aumento della frequenza della segna-
lazione acustica.SEGNALAZIONE ACUSTICA
Inserendo la retromarcia viene attivata au-
tomaticamente una segnalazione acustica
intermittente (un bip breve per indicare
l'attivazione del sistema).
La frequenza della segnalazione acustica:
❒aumenta con il diminuire della distanza
tra veicolo ed ostacolo;
❒diventa continua quando la distanza che
separa il veicolo dall’ostacolo è inferio-
re a circa 30 cm mentre cessa imme-
diatamente se la distanza dall’ostacolo
aumenta;
❒rimane costante se la distanza tra vei-
colo ed ostacolo rimane invariata.Distanze di rilevamento
Raggio d’azione centrale 120 cm
Raggio d’azione laterale 60 cm
Se i sensori rilevano più ostacoli, viene
preso in considerazione solo quello che si
trova alla distanza minore.
SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di par-
cheggio sono segnalate, durante l’inseri-
mento della retromarcia, da un segnale
acustico della durata di 3 secondi.
fig. 96F0T0155m

78
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
FUNZIONAMENTO
CON RIMORCHIO
Il funzionamento dei sensori viene auto-
maticamente disattivato all’inserimento
della spina del cavo elettrico del rimorchio
nella presa del gancio di traino del veicolo.
I sensori si riattivano automaticamente sfi-
lando la spina del cavo del rimorchio.AVVERTENZE GENERALI
❒Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori.
❒Gli oggetti posti a distanza ravvicinata
nella parte posteriore del veicolo, in al-
cune circostanze non vengono infatti ri-
levati dal sistema e pertanto possono
danneggiare il veicolo od essere dan-
neggiati.
❒Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporci-
zia, neve o ghiaccio depositati sui sen-
sori o da sistemi ad ultrasuoni (ad es.
freni pneumatici di autocarri o martel-
li pneumatici) presenti nelle vicinanze.
❒I sensori di parcheggio funzionano cor-
rettamente con porte a battente chiu-
se. Le porte aperte possono causare se-
gnalazioni errate da parte del sistema:
chiudere pertanto sempre le porte po-
steriori. Per il corretto funzionamen-
to del sistema è indispensabi-
le che i sensori siano sempre
puliti da fango, sporcizia, ne-
ve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione
a non rigarli o danneggiarli; evitare l’u-
so di panni asciutti, ruvidi o duri. I sen-
sori devono essere lavati con acqua pu-
lita, eventualmente con l’aggiunta di
shampoo per auto. Nelle stazioni di la-
vaggio che utilizzano idropulitrici a get-
to di vapore o ad alta pressione, puli-
re rapidamente i sensori mantenendo
l’ugello oltre i 10 cm di distanza.
La responsabilità del par-
cheggio e di altre manovre
pericolose è sempre e comunque af-
fidata al conducente. Effettuando
queste manovre, assicurarsi sempre
che nello spazio di manovra non sia-
no presenti né persone (specialmen-
te bambini) né animali. Il sensore di
parcheggio costituisce un aiuto per
il conducente, il quale però non de-
ve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose
anche se eseguite a bassa velocità.
ATTENZIONE

79
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AUTORADIO
(dove prevista)
Per quanto riguarda il funzionamento del-
le autoradio con lettore di Compact Di-
sc/Compact Disc MP3 (dove previste)
consultare il Supplemento allegato al pre-
sente Libretto di Uso e Manutenzione.
PREDISPOSIZIONE LEGGERA
L’impianto è costituito da:
❒cavi alimentazione autoradio;
❒cavi altoparlanti anteriori (ubicati su
mostrine specchi retrovisori esterni);
❒cavi altoparlanti pannelli porte anterio-
ri;
❒cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒alloggiamento per autoradio;
❒cavo per antenna.PREDISPOSIZIONE PESANTE
L’impianto è costituito da:
❒cavi alimentazione autoradio;
❒cavi altoparlanti anteriori (ubicati su
mostrine specchi retrovisori esterni);
❒cavi altoparlanti pannelli porte anterio-
ri;
❒cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒n° 2 tweeter su mostrine specchi re-
trovisori esterni;
❒n° 2 midwoofer su parte inferiore del-
le porte anteriori;
❒n° 2 altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒alloggiamento per autoradio;
❒cavo per antenna;
❒antenna.INSTALLAZIONE AUTORADIO
L’autoradio deve essere installata al posto
del cassetto centrale: questa operazione ren-
de accessibili i cavi della predisposizione.
Per estrarre il cassetto occorre premere
sulle linguette A-fig. 97.
fig. 97F0T0032m
Per il collegamento alla pre-
disposizione presente nel vei-
colo, rivolgersi alla Rete Assistenzia-
le Fiat in modo da prevenire ogni pos-
sibile inconveniente che possa com-
promettere la sicurezza del veicolo.
ATTENZIONE
