Versioni Combi
Per sostituire la lampada, procedere co-
me segue:
❒premere il pulsante A-fig. 44ed estrar-
re la plafoniera asportabile B;
❒estrarre la plafoniera agendo nei punti
indicato dalla frecce; ❒sostituire la lampada C-fig. 43svinco-
landola dai contatti laterali, inserire la
nuova lampada accertandosi che la stes-
sa risulti correttamente bloccata tra i
contatti stessi;
❒richiudere la copertura B-fig. 42e fis-
sare la plafoniera nella propria sede ac-
certandosi dell’avvenuto bloccaggio.
fig. 44
AU
TO
F0T0108mfig. 45
A
UTO
F0T0109mfig. 43F0T0024m
❒sostituire la lampada C-fig. 45svinco-
landola dai contatti laterali accertando-
si che la nuova lampada risulti corret-
tamente bloccata tra i contatti stessi;
Page 146 of 210

145
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

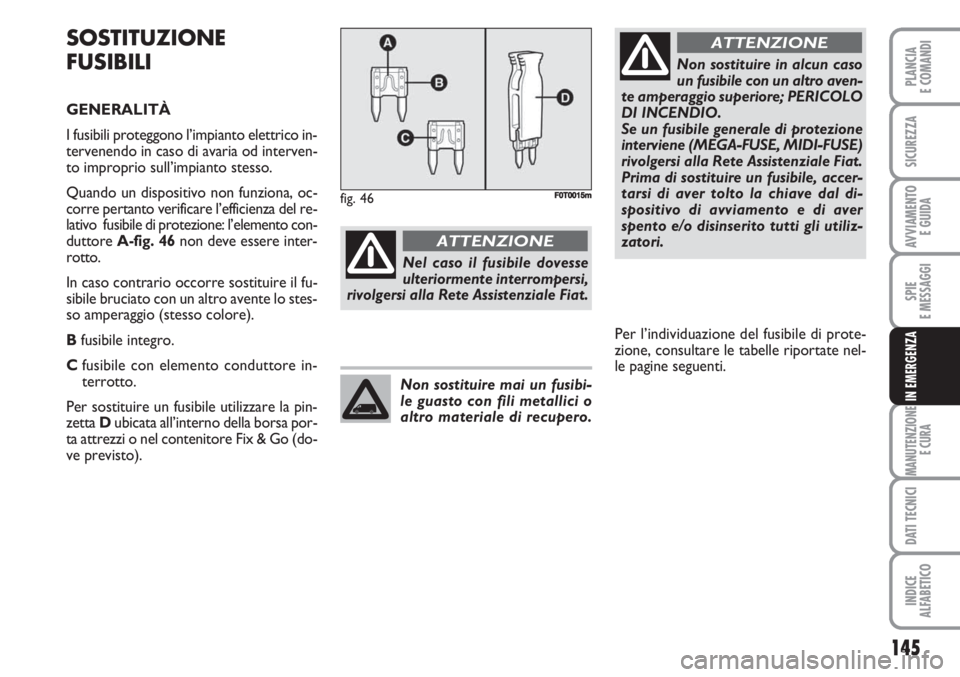

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico in-
tervenendo in caso di avaria od interven-
to improprio sull’impianto stesso.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione: l’elemento con-
duttore A-fig. 46non deve essere inter-
rotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo stes-
so amperaggio (stesso colore).
Bfusibile integro.
Cfusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zetta Dubicata all’interno della borsa por-
ta attrezzi o nel contenitore Fix & Go (do-
ve previsto).
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
Non sostituire in alcun caso
un fusibile con un altro aven-
te amperaggio superiore; PERICOLO
DI INCENDIO.
Se un fusibile generale di protezione
interviene (MEGA-FUSE, MIDI-FUSE)
rivolgersi alla Rete Assistenziale Fiat.
Prima di sostituire un fusibile, accer-
tarsi di aver tolto la chiave dal di-
spositivo di avviamento e di aver
spento e/o disinserito tutti gli utiliz-
zatori.
ATTENZIONE
Non sostituire mai un fusibi-
le guasto con fili metallici o
altro materiale di recupero.
fig. 46FF0T0015m
Per l’individuazione del fusibile di prote-
zione, consultare le tabelle riportate nel-
le pagine seguenti.
Page 147 of 210
146
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
FUSIBILI SU SCATOLA
CABLATA MOTORE
La scatola fusibili si trova sul lato destro
del motore.Smontaggio coperchio
scatola fusibili
Procedere come segue:
❒rimuovere il coperchio A-fig. 47di
protezione del polo positivo della bat-
teria sollevandolo verso l’alto;
❒agire sull’aletta A-fig. 48e rimuovere
il coperchio Bdi protezione della sca-
tola fusibili;
❒spostare il coperchio verso il proietto-
re, ruotandolo in senso antiorario (co-
me indicato dalla freccia) e successiva-
mente rimuoverlo fig. 49.
❒risulta in tal modo accessibile la cen-
tralina fusibile fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Page 148 of 210
147
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

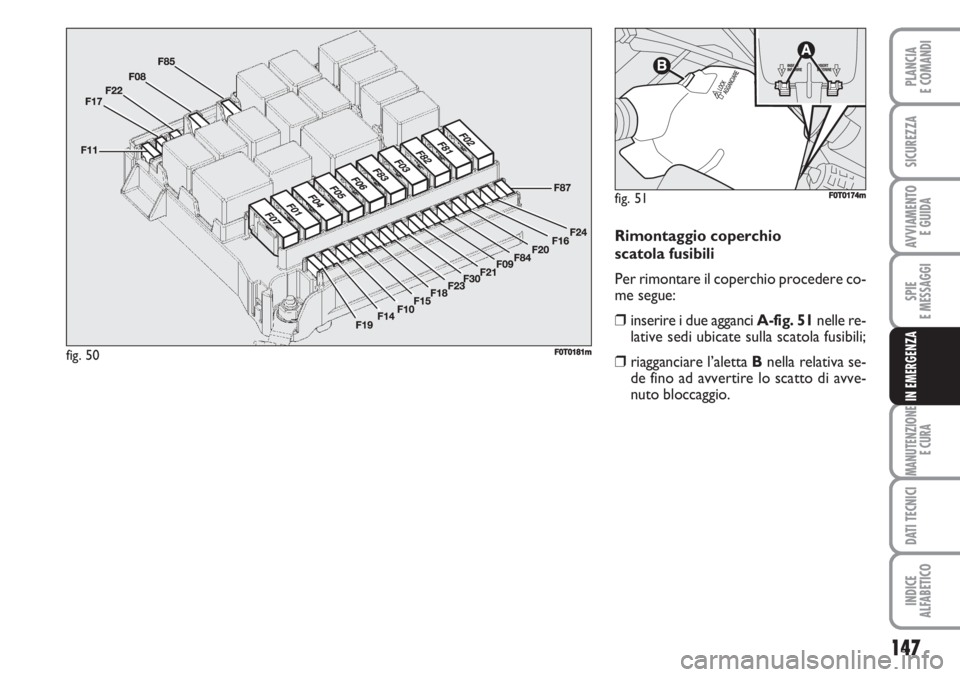

Rimontaggio coperchio
scatola fusibili
Per rimontare il coperchio procedere co-
me segue:
❒inserire i due agganci A-fig. 51nelle re-
lative sedi ubicate sulla scatola fusibili;
❒riagganciare l’aletta Bnella relativa se-
de fino ad avvertire lo scatto di avve-
nuto bloccaggio.
fig. 50FF0T0181m
fig. 51F0T0174m
Page 149 of 210

148
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

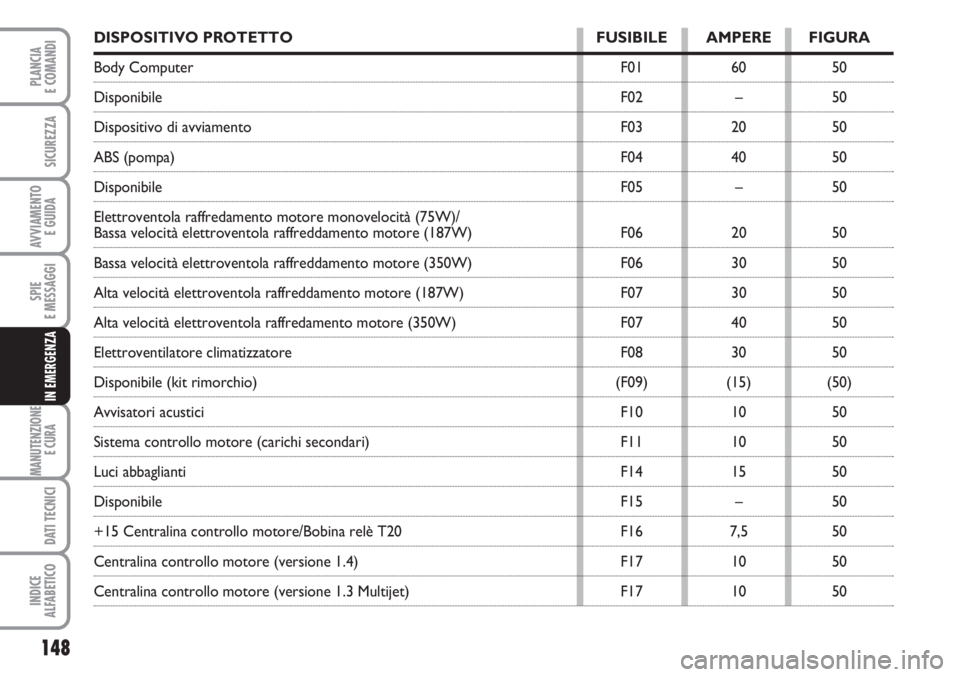

DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Body Computer F01 60 50
Disponibile F02 – 50
Dispositivo di avviamento F03 20 50
ABS (pompa) F04 40 50
Disponibile F05 – 50
Elettroventola raffredamento motore monovelocità (75W)/
Bassa velocità elettroventola raffreddamento motore (187W) F06 20 50
Bassa velocità elettroventola raffreddamento motore (350W) F06 30 50
Alta velocità elettroventola raffreddamento motore (187W) F07 30 50
Alta velocità elettroventola raffredamento motore (350W) F07 40 50
Elettroventilatore climatizzatore F08 30 50
Disponibile (kit rimorchio) (F09) (15) (50)
Avvisatori acustici F10 10 50
Sistema controllo motore (carichi secondari) F11 10 50
Luci abbaglianti F14 15 50
Disponibile F15 – 50
+15 Centralina controllo motore/Bobina relè T20 F16 7,5 50
Centralina controllo motore (versione 1.4) F17 10 50
Centralina controllo motore (versione 1.3 Multijet) F17 10 50
Page 150 of 210
149
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Bobina relè T09 (versione 1.4) F18 7,5 50
Centralina controllo motore/Bobina relè T09 (versione 1.3 Multijet) F18 7,5 50
Compressore condizionatore F19 7,5 50
Lunotto termico/Sbrinatori specchi F20 30 50
Pompa carburante F21 15 50
Centralina controllo motore (versione 1.3 Multijet) F22 15 50
Iniettori/Bobina accensione (versione 1.4) F22 15 50
ABS (valvole) F23 20 50
+15 ABS F24 7,5 50
Luci fendinebbia F30 15 50
Centralina preriscaldo candelette (versione 1.3 Multijet) F81 50 50
Disponibile F83 – 50
Accendisigari/Prese di corrente abitacolo/Sedili riscaldati F85 30 50
+15 Luci retromarcia/decimetro/Sensore presenza acqua nel gasolio/
Bobine relè T02, T05, T14, T17 e T19 F87 7,5 50
Page 151 of 210
150
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

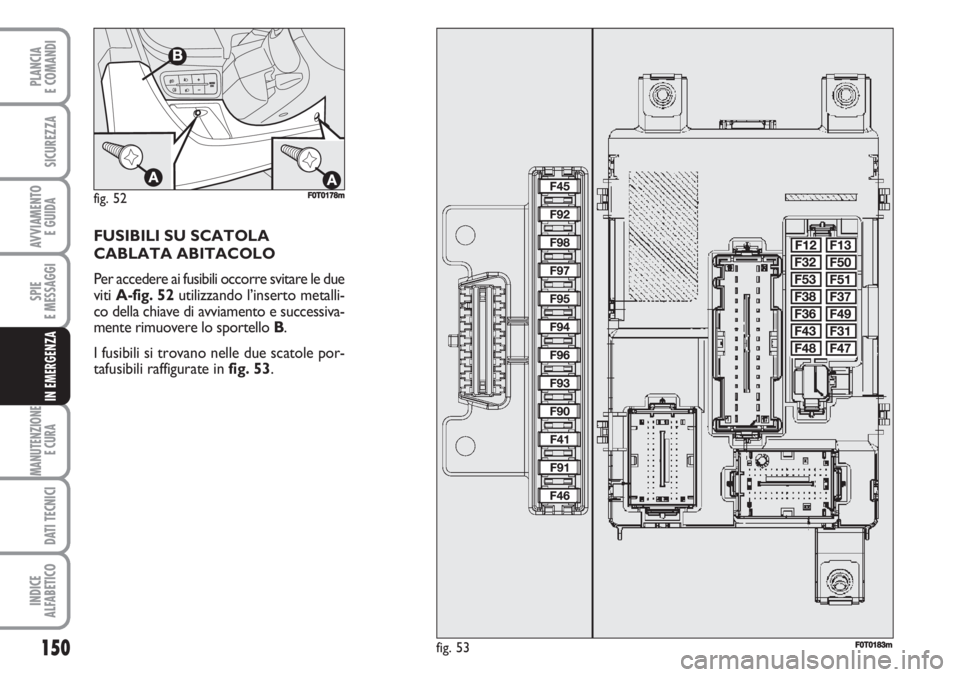

FUSIBILI SU SCATOLA
CABLATA ABITACOLO
Per accedere ai fusibili occorre svitare le due
viti A-fig. 52 utilizzando l’inserto metalli-
co della chiave di avviamento e successiva-
mente rimuovere lo sportello B.
I fusibili si trovano nelle due scatole por-
tafusibili raffigurate in fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m
Page 152 of 210

151
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

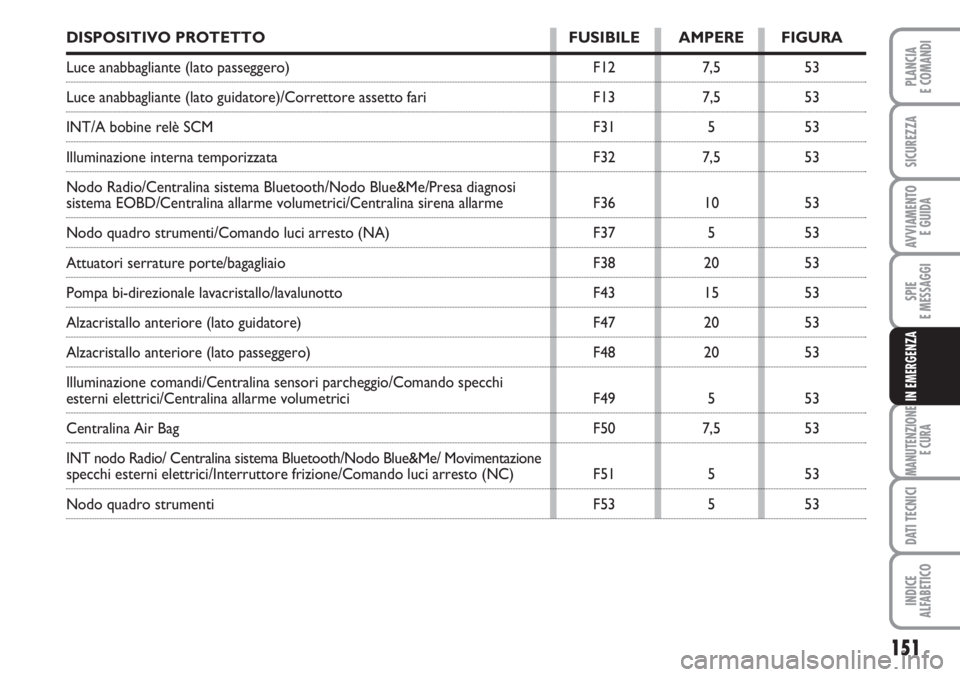

DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Luce anabbagliante (lato passeggero) F12 7,5 53
Luce anabbagliante (lato guidatore)/Correttore assetto fari F13 7,5 53
INT/A bobine relè SCM F31 5 53
Illuminazione interna temporizzata F32 7,5 53
Nodo Radio/Centralina sistema Bluetooth/Nodo Blue&Me/Presa diagnosi
sistema EOBD/Centralina allarme volumetrici/Centralina sirena allarme F36 10 53
Nodo quadro strumenti/Comando luci arresto (NA) F37 5 53
Attuatori serrature porte/bagagliaio F38 20 53
Pompa bi-direzionale lavacristallo/lavalunotto F43 15 53
Alzacristallo anteriore (lato guidatore) F47 20 53
Alzacristallo anteriore (lato passeggero) F48 20 53
Illuminazione comandi/Centralina sensori parcheggio/Comando specchi
esterni elettrici/Centralina allarme volumetrici F49 5 53
Centralina Air Bag F50 7,5 53
INT nodo Radio/ Centralina sistema Bluetooth/Nodo Blue&Me/ Movimentazione
specchi esterni elettrici/Interruttore frizione/Comando luci arresto (NC) F51 5 53
Nodo quadro strumenti F53 5 53
