2007 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIGiorno
AnnoMese
Deutsch
Português
English
Español
Français
Italiano
Nederland
Turkçe Esempio:
fig. 19 Esempio:
Dalla videata standard per accedere alla navigazione pre-
mere il pulsante MENU ESCcon pressione breve. Per
navigare all’interno del menù premere i pulsanti +o –.
NotaA veicolo in movimento, per ragioni di sicurez-
za è possibile accedere solo al menù ridotto (imposta-
zione “Beep Velocità”). A veicolo fermo è possibile ac-
cedere al menù esteso.
F0T1000i
MENU ESC
pressione
breve
del pulsante
+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
USCITA MENUBEEP VELOCITÀ
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ MISURA
LINGUA VOLUME AVVISI VOL. TASTI BUZZ. CINTURE (
*) SERVICEBAG PASSEGGERO
(*) Funzione visualizzabile solo dopo l’avvenuta disattivazione del sistema S.B.R. da parte della Rete Assistenziale Fiat.
–+
DATI TRIP B
MENU ESC
pressione
breve
del pulsante

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
NotaL’impostazione è possibile tra 30 e 200
km/h, oppure 20 e 125 mph a seconda del-
l’unità precedentemente impostata, vedere
paragrafo “Regolazione unità di misura (Unità
misura)” descritto in seguito. Ogni pressio-
ne sul pulsante +/ –determina l’aumento /
decremento di 5 unità. Tenendo premuto il
pulsante +/ –si ottiene l’aumento / decre-
mento veloce automatico. Quando si è vici-
ni al valore desiderato, completare la rego-
lazione con singole pressioni.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On);
– premere il pulsante –, il display visualiz-
za in modo lampeggiante (Off);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Limite velocità (Beep Velocità)
Questa funzione permette di impostare
il limite velocità veicolo (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la
scritta (Beep Vel.);
– premere il pulsante +oppure –per se-
lezionare l’inserimento (On) o il disinse-
rimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
+oppure –selezionare il limite di velocità
desiderato e premere MENU ESCper
confermare la scelta.Abilitazione Trip B (Dati tripB)
Questa funzione consente di attivare (On)
oppure disattivare (Off) la visualizzazione
del Trip B (trip parziale).
Per ulteriori informazioni vedere para-
grafo “Trip computer”.
Per l’attivazione / disattivazione, procede-
re come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off) (in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.

26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
– nel caso in cui si entra nel sottomenù “For-
mato”:premendo il pulsante MENU ESC
con pressione breve, il display visualizza in
modo lampeggiante la modalità di visua-
lizzazione;
– premere il pulsante +oppure –per ef-
fettuare la selezione in modalità “24h” op-
pure “12h”.
Una volta effettuata la regolazione, pre-
mere il pulsante MENU ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu. Regolazione orologio
(Regola Ora)
Questa funzione consente la regolazione
dell’orologio passando attraverso due sot-
tomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza i due
sottomenù “Ora” e “Formato”;
– premere il pulsante +oppure –per spo-
starsi tra i due sottomenù;
– una volta selezionato il sottomenù che
si vuole modificare, premere il pulsante
con pressione breve MENU ESC;
– nel caso in cui si entra nel sottomenù “Ora”:
premendo il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante le “ore”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premendo il pulsante MENU ESCcon
pressione breve il display visualizza in mo-
do lampeggiante i “minuti”;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;Regolazione data (Regola data)
Questa funzione consente l’aggiornamen-
to della data (giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il giorno” (gg);
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il mese” (mm);
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “l’anno” (aaaa);
– premere il pulsante +oppure –per ef-
fettuare la regolazione.
NotaOgni pressione sui pulsanti +o
–
determina l’aumento o il decremento di
una unità. Mantenendo premuto il pulsan-
te ne deriva l’aumento / decremento ve-
loce automatico. Quando si è vicini al va-
lore desiderato, completare la regolazio-
ne con singole pressioni.
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Chiusura centralizzata automatica
a veicolo in movimento (Autoclose)
Questa funzione, previa attivazione (On),
consente l’attivazione del blocco automa-
tico delle porte al superamento della ve-
locità di 20 km/h.
Per attivare (On) oppure disattivare (Off)
questa funzione, procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza un sot-
tomenu;
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On) oppure (Off) (in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
sottomenù oppure premere il pulsante
con pressione lunga per tornare alla vi-
deata menu principale senza memorizza-
re;
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu. Ripetizione informazioni audio
(Vedi radio)
Questa funzione permette di visualizzare
sul display informazioni relative all’auto-
radio.
– Radio: frequenza o messaggio RDS del-
la stazione radio selezionata, attivazione
ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della trac-
cia;
– CD Changer: numero CD e numero
traccia;
Per visualizzare (On) oppure eliminare
(Off) le informazioni autoradio sul display,
procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On)oppure (Off)(in fun-
zione di quanto precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione unità di misura
(Unità misura)
Questa funzione consente l’impostazione
delle unità di misura tramite tre sottomenù:
“Distanze”, “Consumi” e “Temperatura”.
Per impostare l’unità di misura desiderata,
procedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza i tre sot-
tomenù;
– premere il pulsante +oppure –per spo-
starsi tra i tre sottomenù;
– una volta selezionato il sottomenù che si
vuole modificare, premere il pulsante
MENU ESCcon pressione breve;
– nel caso in cui si entra nel sottomenù
“Distanze”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km” oppure “mi” (in funzione di quan-
do precedentemente impostato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Consumi”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km/l”, “l/100km” oppure “mpg” (in
funzione di quando precedentemente im-
postato);

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Selezione lingua (Lingua)
Le visualizzazioni del display, previa impo-
stazione, possono essere rappresentate
nelle seguenti lingue: Italiano, Tedesco, In-
glese, Spagnolo, Francese, Portoghese,
Turco e Olandese.
Per impostare la lingua desiderata, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante la “lingua” precedente-
mente impostata;
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione volume segnalazione
acustica avarie / avvertimenti
(Volume avvisi)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica (buzzer) che accompagna le visualiz-
zazioni di avaria / avvertimento.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare. Se l’unità di misura distanza impostata è
“km” il display consente l’impostazione
dell’unità di misura (km/l oppure l/100km)
riferita alla quantità di carburante consu-
mato.
Se l’unità di misura distanza impostata è
“mi” il display visualizzerà la quantità di
carburante consumato in “mpg”.
– premere il pulsante +oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Temperatura”: premendo il pulsante
MENU ESCcon pressione breve, il di-
splay visualizza “°C” oppure “°F” (in fun-
zione di quando precedentemente impo-
stato);
– premere il pulsante +oppure –per ef-
fettuare la scelta;
Una volta effettuata la regolazione, pre-
mere il pulsante MENU ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante
MENU ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu.

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Regolazione volume tasti
(Vol. tasti)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica che accompagna la pressione dei pul-
santi MENU ESC, +e –.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante +oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Riattivazione buzzer per
segnalazione S.B.R. (Buzz. cinture)
La funzione è visualizzabile solo dopo l’av-
venuta disattivazione del sistema S.B.R. da
parte della Rete Assistenziale Fiat (vedere
capitolo “Sicurezza” al paragrafo “Sistema
S.B.R.”).
Manutenzione programmata
(Service)
Questa funzione consente di visualizzare
le indicazioni relative alle scadenze chilo-
metriche dei tagliandi di manutenzione.
Per consultare tali indicazioni procedere
come segue:
– premere il pulsante MENU ESCcon
pressione breve, il display visualizza la sca-
denza in km oppure mi in funzione di
quanto precedentemente impostato (ve-
dere paragrafo “Unità di misura”);
– premere il pulsante MENU ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.NotaIl “Piano di Manutenzione Pro-
grammata” prevede la manutenzione del
veicolo ogni 30.000 km (oppure 18.000
mi); questa visualizzazione appare auto-
maticamente, con chiave in posizione
MAR, a partire da 2.000 km (oppure
1.240 mi) e viene riproposta ogni 200 km
(oppure 124 mi). Al di sotto dei 200 km
le segnalazioni vengono proposte a sca-
denza più ravvicinata. La visualizzazione
sarà in km o miglia a seconda dell’impo-
stazione effettuata nell’unità misura. Quan-
do la manutenzione programmata (“ta-
gliando”) è prossima alla scadenza previ-
sta, ruotando la chiave di avviamento in
posizione MAR, sul display apparirà la
scritta “Service” seguita dal numero di chi-
lometri/miglia mancanti alla manutenzione
del veicolo. Rivolgersi alla Rete Assisten-
ziale Fiat che provvederà, oltre alle ope-
razioni di manutenzione previste dal “Pia-
no di manutenzione programmata” all’az-
zeramento di tale visualizzazione (reset).

30
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

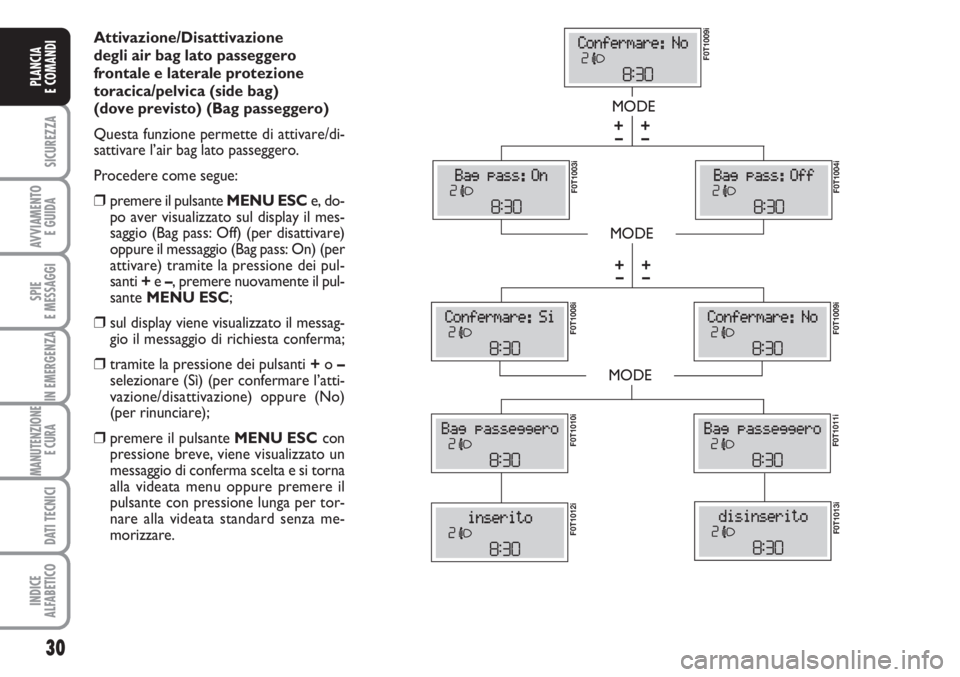

Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica/pelvica (side bag)
(dove previsto) (Bag passeggero)
Questa funzione permette di attivare/di-
sattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante MENU ESCe, do-
po aver visualizzato sul display il mes-
saggio (Bag pass: Off) (per disattivare)
oppure il messaggio (Bag pass: On) (per
attivare) tramite la pressione dei pul-
santi +e –, premere nuovamente il pul-
sante MENU ESC;
❒sul display viene visualizzato il messag-
gio il messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti +o –
selezionare (Sì) (per confermare l’atti-
vazione/disattivazione) oppure (No)
(per rinunciare);
❒premere il pulsante MENU ESCcon
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu oppure premere il
pulsante con pressione lunga per tor-
nare alla videata standard senza me-
morizzare.
MODE
MODE
MODE
– +
– +
F0T1009i F0T1003i
F0T1004i F0T1008i
F0T1009i F0T1011iF0T1010i
F0T1012iF0T1013i
– +
– +

31
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualiz-
zare, con chiave di avviamento in posizio-
ne MAR, le grandezze relative allo stato
di funzionamento del veicolo. Tale fun-
zione è composta da due trip separati de-
nominati “Trip A” e “Trip B” capaci di mo-
nitorare la “missione completa” del vei-
colo (viaggio) in modo indipendente l’u-
no dall’altro. Entrambe le funzioni sono az-
zerabili (reset - inizio di una nuova mis-
sione).
Il “Trip A” consente la visualizzazione del-
le seguenti grandezze:
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida).
Il “Trip B”, presente solo su display mul-
tifunzionale, consente la visualizzazione
delle seguenti grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di guida).NotaIl “Trip B” è una funzione escludi-
bile (vedere paragrafo “Abilitazione Trip
B”). Le grandezze “Autonomia” e “Con-
sumo istantaneo” non sono azzerabili.
Grandezze visualizzate
Autonomia
Indica la distanza che può essere ancora
percorsa con il carburante presente
all’interno del serbatoio. Sul display verrà
visualizzata l’indicazione “----” al verificar-
si dei seguenti eventi:
– valore di autonomia inferiore a 50 km
(oppure 30 mi)
– in caso di sosta con motore avviato per
un tempo prolungato.
AVVERTENZA La variazione del valore di
autonomia può essere influenzata da di-
versi fattori: stile di guida (vedere quanto
descritto al paragrafo “Stile di guida” nel
capitolo “Avviamento e guida”), tipo di
percorso (autostradale, urbano, montano,
ecc…), condizioni di utilizzo del veicolo
(carico trasportato, pressione dei pneu-
matici, ecc…). La programmazione di un
viaggio deve pertanto tener conto di quan-
to precedentemente descritto. Uscita Menù
Ultima funzione che chiude il ciclo di im-
postazioni elencate nella videata menù.
Premendo il pulsante MENU ESCcon
pressione breve, il display torna alla vi-
deata standard senza memorizzare.
Premendo il pulsante –il display torna al-
la prima voce del menù (Beep Velocità).
