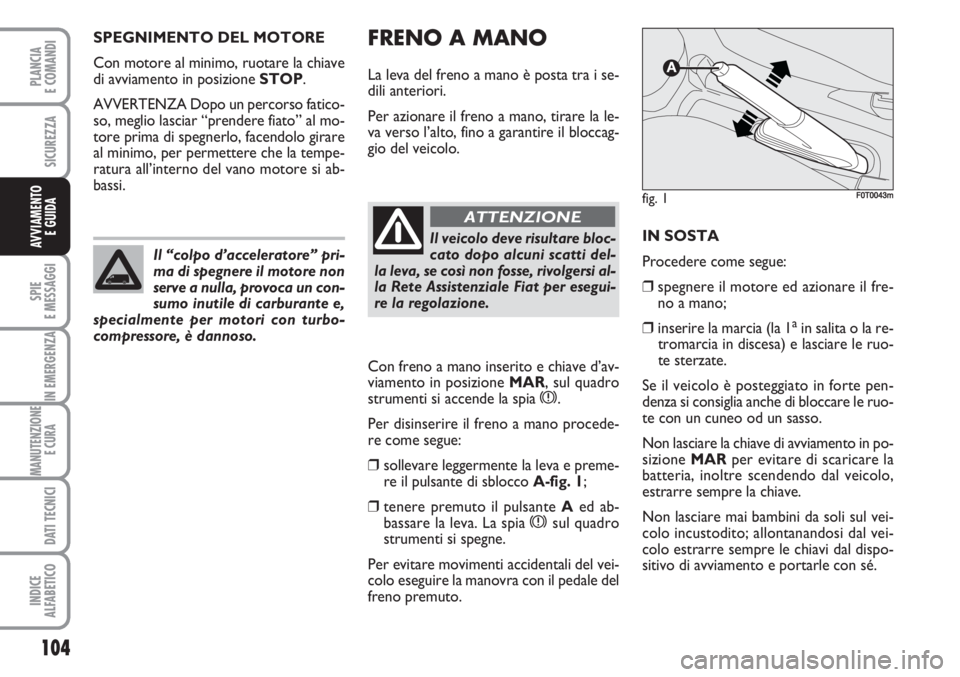

FRENO A MANO
La leva del freno a mano è posta tra i se-
dili anteriori.
Per azionare il freno a mano, tirare la le-
va verso l’alto, fino a garantire il bloccag-
gio del veicolo.
Con freno a mano inserito e chiave d’av-
viamento in posizione MAR, sul quadro
strumenti si accende la spia x.
Per disinserire il freno a mano procede-
re come segue:
❒sollevare leggermente la leva e preme-
re il pulsante di sblocco A-fig. 1;
❒tenere premuto il pulsante Aed ab-
bassare la leva. La spia xsul quadro
strumenti si spegne.
Per evitare movimenti accidentali del vei-
colo eseguire la manovra con il pedale del
freno premuto.IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il fre-
no a mano;
❒inserire la marcia (la 1
ain salita o la re-
tromarcia in discesa) e lasciare le ruo-
te sterzate.
Se il veicolo è posteggiato in forte pen-
denza si consiglia anche di bloccare le ruo-
te con un cuneo od un sasso.
Non lasciare la chiave di avviamento in po-
sizione MARper evitare di scaricare la
batteria, inoltre scendendo dal veicolo,
estrarre sempre la chiave.
Non lasciare mai bambini da soli sul vei-
colo incustodito; allontanandosi dal vei-
colo estrarre sempre le chiavi dal dispo-
sitivo di avviamento e portarle con sé.
104
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave
di avviamento in posizione STOP.
AVVERTENZA Dopo un percorso fatico-
so, meglio lasciar “prendere fiato” al mo-
tore prima di spegnerlo, facendolo girare
al minimo, per permettere che la tempe-
ratura all’interno del vano motore si ab-
bassi.
Il “colpo d’acceleratore” pri-
ma di spegnere il motore non
serve a nulla, provoca un con-
sumo inutile di carburante e,
specialmente per motori con turbo-
compressore, è dannoso.
fig. 1FF0T0043m
Il veicolo deve risultare bloc-
cato dopo alcuni scatti del-
la leva, se così non fosse, rivolgersi al-
la Rete Assistenziale Fiat per esegui-
re la regolazione.
ATTENZIONE
Page 106 of 210

105
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
USO DEL CAMBIO
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva del
cambio A-fig. 2nella posizione desidera-
ta (lo schema per l’inserimento delle mar-
ce è riportato sull’impugnatura della leva
fig. 2).
fig. 2F0T0055m
Per cambiare correttamente
le marce, occorre premere a
fondo il pedale della frizione. Quindi,
il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi
che eventuali sovratappeti siano sem-
pre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
Non guidare con la mano ap-
poggiata alla leva del cambio,
perché lo sforzo esercitato,
anche se leggero, a lungo an-
dare può usurare elementi interni al
cambio.
AVVERTENZA La retromarcia può esse-
re inserita solo a veicolo completamente
fermo. A motore in moto, prima di inne-
stare la retromarcia, attendere almeno 2
secondi con pedale della frizione premu-
to a fondo, per evitare di danneggiare gli
ingranaggi e grattare.
Page 107 of 210

106
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

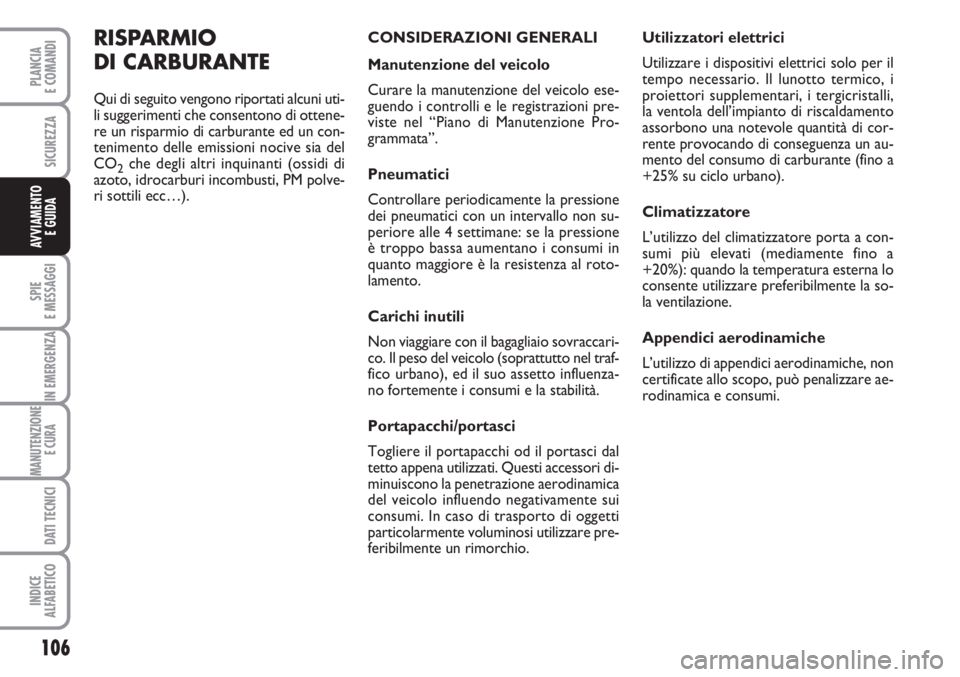

RISPARMIO
DI CARBURANTE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di carburante ed un con-
tenimento delle emissioni nocive sia del
CO
2che degli altri inquinanti (ossidi di
azoto, idrocarburi incombusti, PM polve-
ri sottili ecc…).CONSIDERAZIONI GENERALI
Manutenzione del veicolo
Curare la manutenzione del veicolo ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso del veicolo (soprattutto nel traf-
fico urbano), ed il suo assetto influenza-
no fortemente i consumi e la stabilità.
Portapacchi/portasci
Togliere il portapacchi od il portasci dal
tetto appena utilizzati. Questi accessori di-
minuiscono la penetrazione aerodinamica
del veicolo influendo negativamente sui
consumi. In caso di trasporto di oggetti
particolarmente voluminosi utilizzare pre-
feribilmente un rimorchio.Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente provocando di conseguenza un au-
mento del consumo di carburante (fino a
+25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (mediamente fino a
+20%): quando la temperatura esterna lo
consente utilizzare preferibilmente la so-
la ventilazione.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi.
Page 108 of 210

107
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

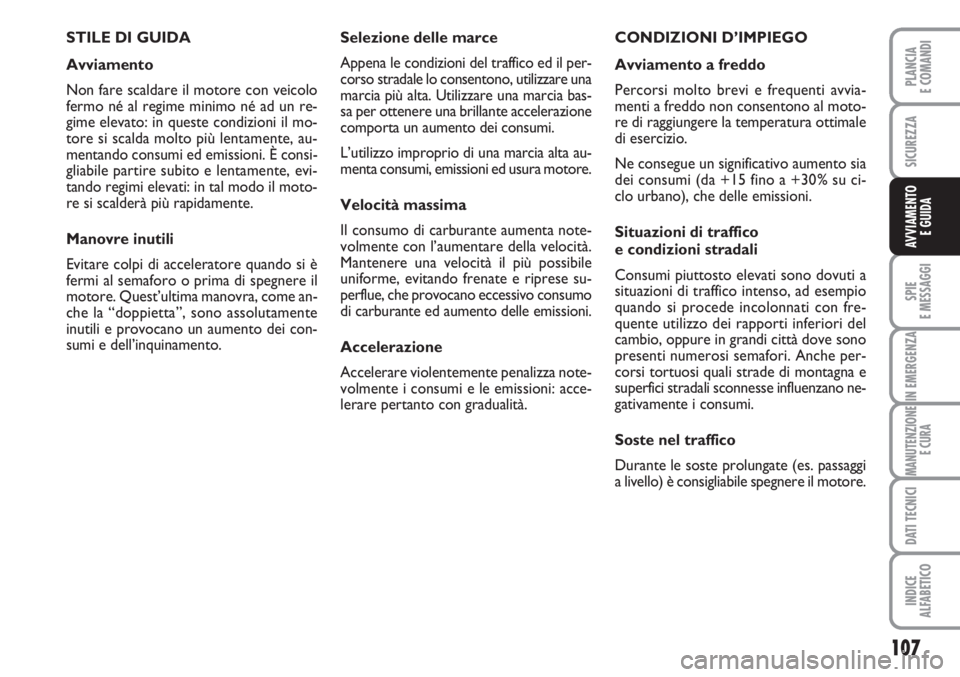

STILE DI GUIDA
Avviamento
Non fare scaldare il motore con veicolo
fermo né al regime minimo né ad un re-
gime elevato: in queste condizioni il mo-
tore si scalda molto più lentamente, au-
mentando consumi ed emissioni. È consi-
gliabile partire subito e lentamente, evi-
tando regimi elevati: in tal modo il moto-
re si scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili e provocano un aumento dei con-
sumi e dell’inquinamento.Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare una
marcia più alta. Utilizzare una marcia bas-
sa per ottenere una brillante accelerazione
comporta un aumento dei consumi.
L’utilizzo improprio di una marcia alta au-
menta consumi, emissioni ed usura motore.
Velocità massima
Il consumo di carburante aumenta note-
volmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese su-
perflue, che provocano eccessivo consumo
di carburante ed aumento delle emissioni.
Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità.CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avvia-
menti a freddo non consentono al moto-
re di raggiungere la temperatura ottimale
di esercizio.
Ne consegue un significativo aumento sia
dei consumi (da +15 fino a +30% su ci-
clo urbano), che delle emissioni.
Situazioni di traffico
e condizioni stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore.
Page 109 of 210

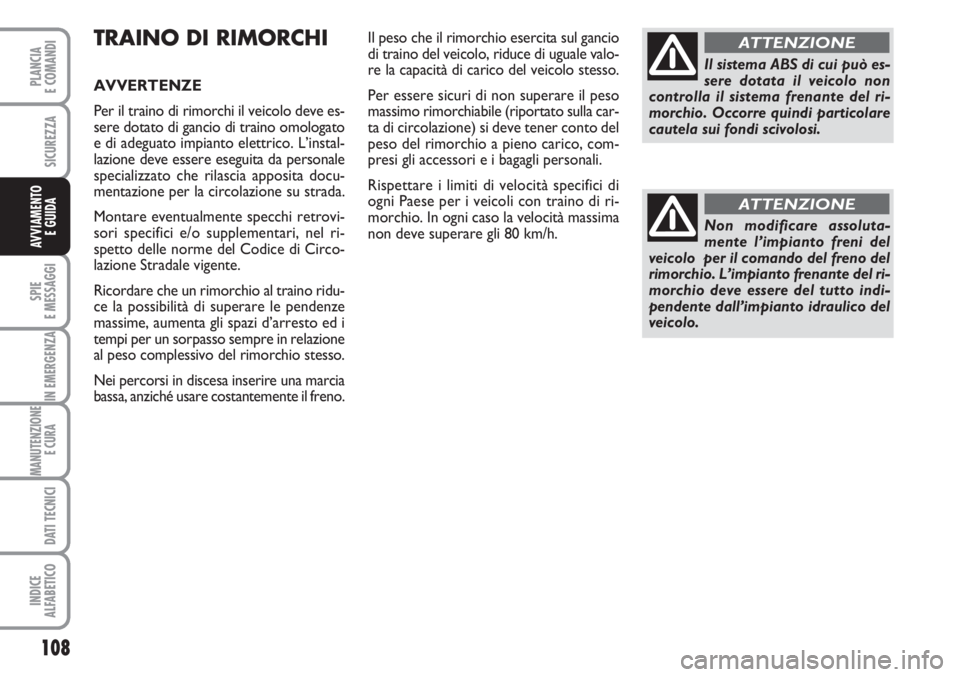

TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di rimorchi il veicolo deve es-
sere dotato di gancio di traino omologato
e di adeguato impianto elettrico. L’instal-
lazione deve essere eseguita da personale
specializzato che rilascia apposita docu-
mentazione per la circolazione su strada.
Montare eventualmente specchi retrovi-
sori specifici e/o supplementari, nel ri-
spetto delle norme del Codice di Circo-
lazione Stradale vigente.
Ricordare che un rimorchio al traino ridu-
ce la possibilità di superare le pendenze
massime, aumenta gli spazi d’arresto ed i
tempi per un sorpasso sempre in relazione
al peso complessivo del rimorchio stesso.
Nei percorsi in discesa inserire una marcia
bassa, anziché usare costantemente il freno.
108
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Il sistema ABS di cui può es-
sere dotata il veicolo non
controlla il sistema frenante del ri-
morchio. Occorre quindi particolare
cautela sui fondi scivolosi.
ATTENZIONE
Non modificare assoluta-
mente l’impianto freni del
veicolo per il comando del freno del
rimorchio. L’impianto frenante del ri-
morchio deve essere del tutto indi-
pendente dall’impianto idraulico del
veicolo.
ATTENZIONE
Il peso che il rimorchio esercita sul gancio
di traino del veicolo, riduce di uguale valo-
re la capacità di carico del veicolo stesso.
Per essere sicuri di non superare il peso
massimo rimorchiabile (riportato sulla car-
ta di circolazione) si deve tener conto del
peso del rimorchio a pieno carico, com-
presi gli accessori e i bagagli personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di ri-
morchio. In ogni caso la velocità massima
non deve superare gli 80 km/h.
Page 110 of 210

109
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

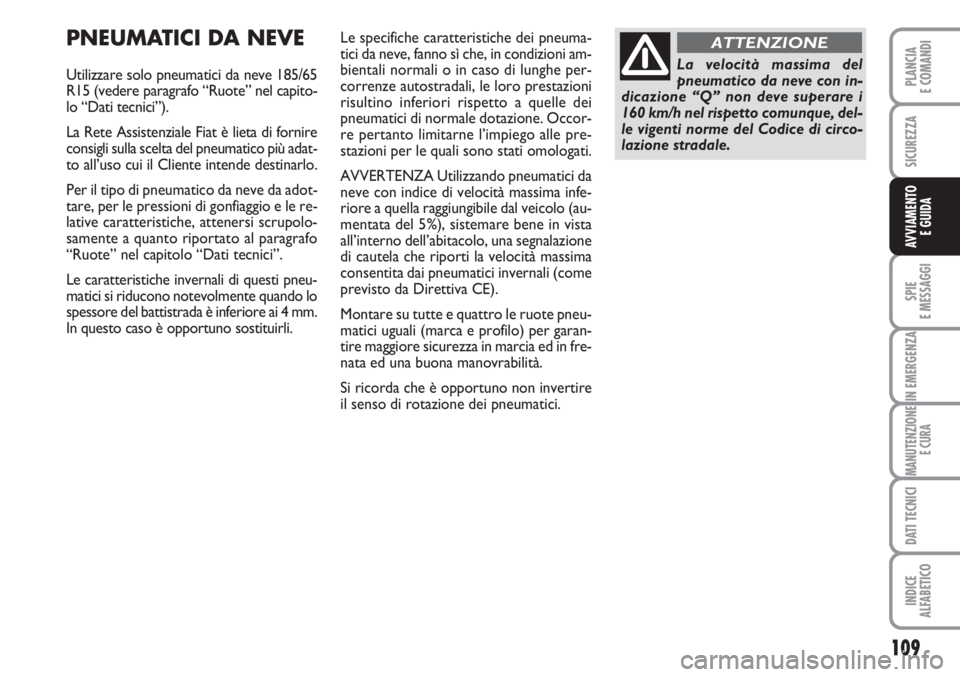

PNEUMATICI DA NEVE
Utilizzare solo pneumatici da neve 185/65
R15 (vedere paragrafo “Ruote” nel capito-
lo “Dati tecnici”).
La Rete Assistenziale Fiat è lieta di fornire
consigli sulla scelta del pneumatico più adat-
to all’uso cui il Cliente intende destinarlo.
Per il tipo di pneumatico da neve da adot-
tare, per le pressioni di gonfiaggio e le re-
lative caratteristiche, attenersi scrupolo-
samente a quanto riportato al paragrafo
“Ruote” nel capitolo “Dati tecnici”.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando lo
spessore del battistrada è inferiore ai 4 mm.
In questo caso è opportuno sostituirli.Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dal veicolo (au-
mentata del 5%), sistemare bene in vista
all’interno dell’abitacolo, una segnalazione
di cautela che riporti la velocità massima
consentita dai pneumatici invernali (come
previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h nel rispetto comunque, del-
le vigenti norme del Codice di circo-
lazione stradale.
ATTENZIONE
Page 111 of 210

110
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

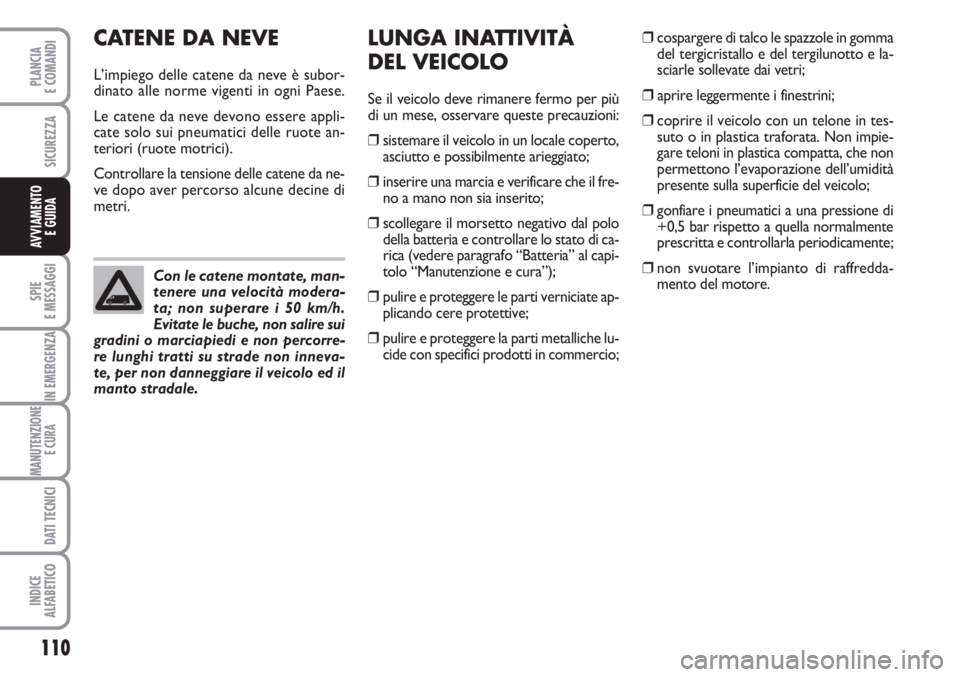

CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici).
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
LUNGA INATTIVITÀ
DEL VEICOLO
Se il veicolo deve rimanere fermo per più
di un mese, osservare queste precauzioni:
❒sistemare il veicolo in un locale coperto,
asciutto e possibilmente arieggiato;
❒inserire una marcia e verificare che il fre-
no a mano non sia inserito;
❒scollegare il morsetto negativo dal polo
della batteria e controllare lo stato di ca-
rica (vedere paragrafo “Batteria” al capi-
tolo “Manutenzione e cura”);
❒pulire e proteggere le parti verniciate ap-
plicando cere protettive;
❒pulire e proteggere la parti metalliche lu-
cide con specifici prodotti in commercio;❒cospargere di talco le spazzole in gomma
del tergicristallo e del tergilunotto e la-
sciarle sollevate dai vetri;
❒aprire leggermente i finestrini;
❒coprire il veicolo con un telone in tes-
suto o in plastica traforata. Non impie-
gare teloni in plastica compatta, che non
permettono l’evaporazione dell’umidità
presente sulla superficie del veicolo;
❒gonfiare i pneumatici a una pressione di
+0,5 bar rispetto a quella normalmente
prescritta e controllarla periodicamente;
❒non svuotare l’impianto di raffredda-
mento del motore. Con le catene montate, man-
tenere una velocità modera-
ta; non superare i 50 km/h.
Evitate le buche, non salire sui
gradini o marciapiedi e non percorre-
re lunghi tratti su strade non inneva-
te, per non danneggiare il veicolo ed il
manto stradale.
Page 112 of 210

111
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVVERTENZE GENERALI................................................. 112
LIQUIDO FRENI INSUFFICIENTE.................................. 112
FRENO A MANO INSERITO........................................... 112
AVARIA AIR BAG................................................................ 113
AIR BAG LATO PASSEGGERO/
AIR BAG LATERALI DISINSERITI................................... 113
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE..................................... 114
INSUFFICIENTE RICARICA BATTERIA........................ 114
AVARIA SISTEMA ABS....................................................... 115
AVARIA EBD......................................................................... 115
INSUFFICIENTE PRESSIONE
OLIO MOTORE................................................................... 115
OLIO DEGRADATO.......................................................... 115
CINTURE DI SICUREZZA
NON ALLACCIATE............................................................ 116
INCOMPLETA CHIUSURA PORTE................................ 116
MINIMO LIVELLO OLIO MOTORE............................... 116
AVARIA AL SISTEMA DI INIEZIONE............................. 117
AVARIA SISTEMA CONTROLLO
MOTORE EOBD.................................................................. 117TRAPPOLA PARTICOLATO INTASATA..................... 118
RISERVA CARBURANTE................................................... 118
PRERISCALDO CANDELETTE........................................ 118
AVARIA PRERISCALDO CANDELETTE....................... 118
PRESENZA ACQUA NEL FILTRO
GASOLIO.............................................................................. 119
AVARIA SISTEMA PROTEZIONE
VEICOLO - FIAT CODE .................................................... 119
AVARIA LUCI ESTERNE.................................................... 119
SEGNALAZIONE GENERICA.......................................... 120
USURA PASTIGLIE FRENO.............................................. 120
AVARIA SENSORI PARCHEGGIO.................................. 121
LUCI DI POSIZIONE.......................................................... 121
FOLLOW ME HOME.......................................................... 121
LUCI FENDINEBBIA........................................................... 121
LUCI RETRONEBBIA......................................................... 121
INDICATORE DI DIREZIONE SINISTRO.................... 122
INDICATORE DI DIREZIONE DESTRO...................... 122
LUCI ABBAGLIANTI.......................................................... 122
SS S
P P
I I
E E
E E
M M
E E
S S
S S
A A
G G
G G
I I
