2007 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

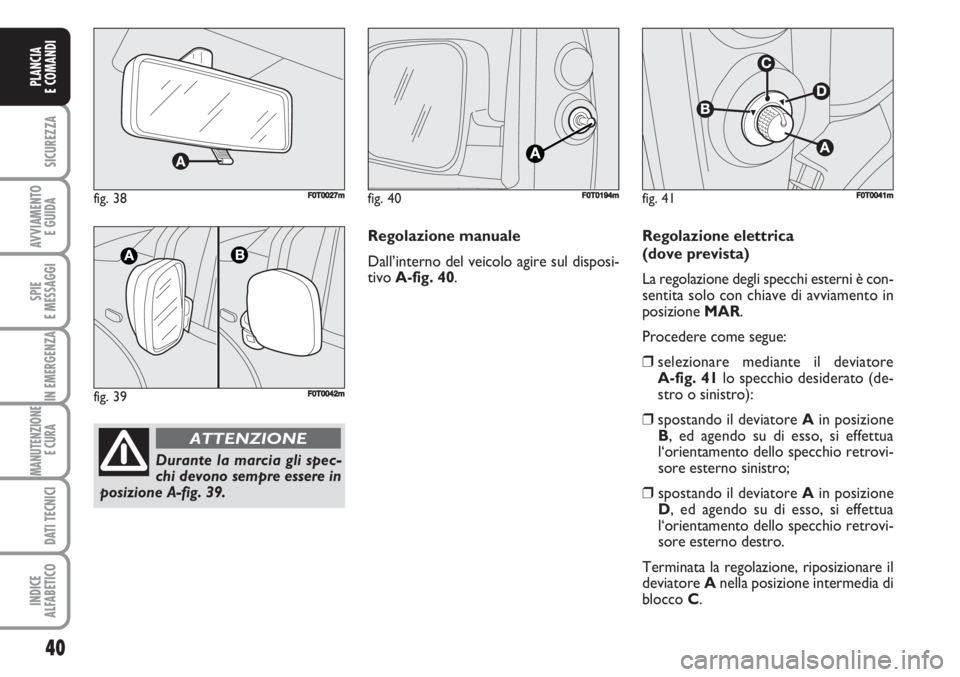

fig. 38FF0T0027m
fig. 39F0T0042m
Durante la marcia gli spec-
chi devono sempre essere in
posizione A-fig. 39.
ATTENZIONE
40
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 40FF0T0194mfig. 41
B
C
D
F0T0041m
Regolazione manuale
Dall’interno del veicolo agire sul disposi-
tivo A-fig. 40.Regolazione elettrica
(dove prevista)
La regolazione degli specchi esterni è con-
sentita solo con chiave di avviamento in
posizione MAR.
Procedere come segue:
❒selezionare mediante il deviatore
A-fig. 41lo specchio desiderato (de-
stro o sinistro):
❒spostando il deviatore Ain posizione
B, ed agendo su di esso, si effettua
l‘orientamento dello specchio retrovi-
sore esterno sinistro;
❒spostando il deviatore Ain posizione
D, ed agendo su di esso, si effettua
l‘orientamento dello specchio retrovi-
sore esterno destro.
Terminata la regolazione, riposizionare il
deviatore Anella posizione intermedia di
blocco C.

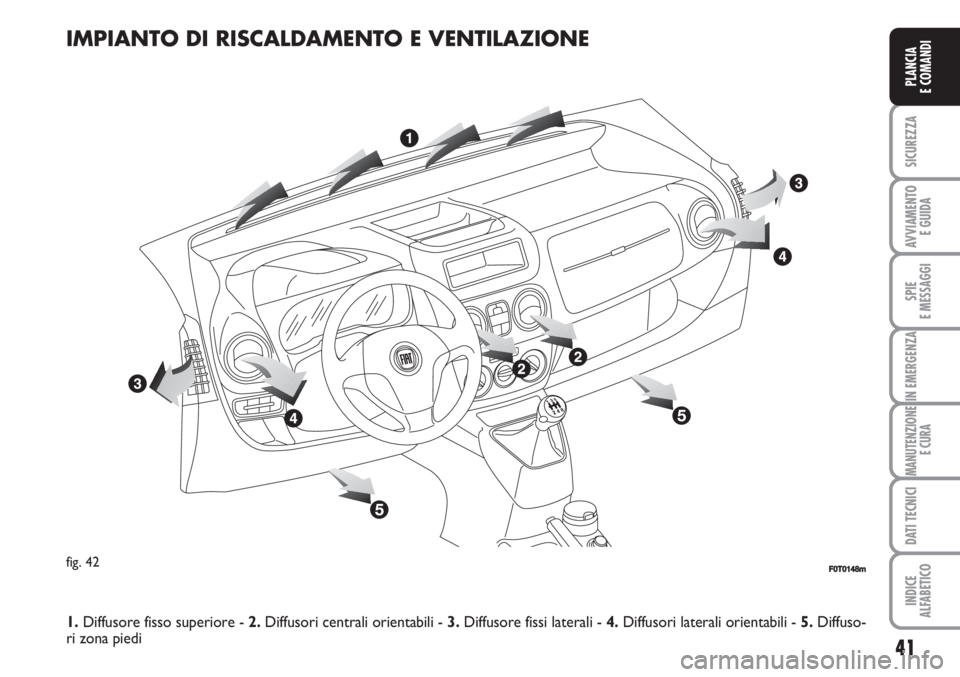

IMPIANTO DI RISCALDAMENTO E VENTILAZIONE
fig. 42F0T0148m
1.Diffusore fisso superiore - 2.Diffusori centrali orientabili - 3.Diffusore fissi laterali - 4.Diffusori laterali orientabili - 5.Diffuso-
ri zona piedi
41
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

42
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

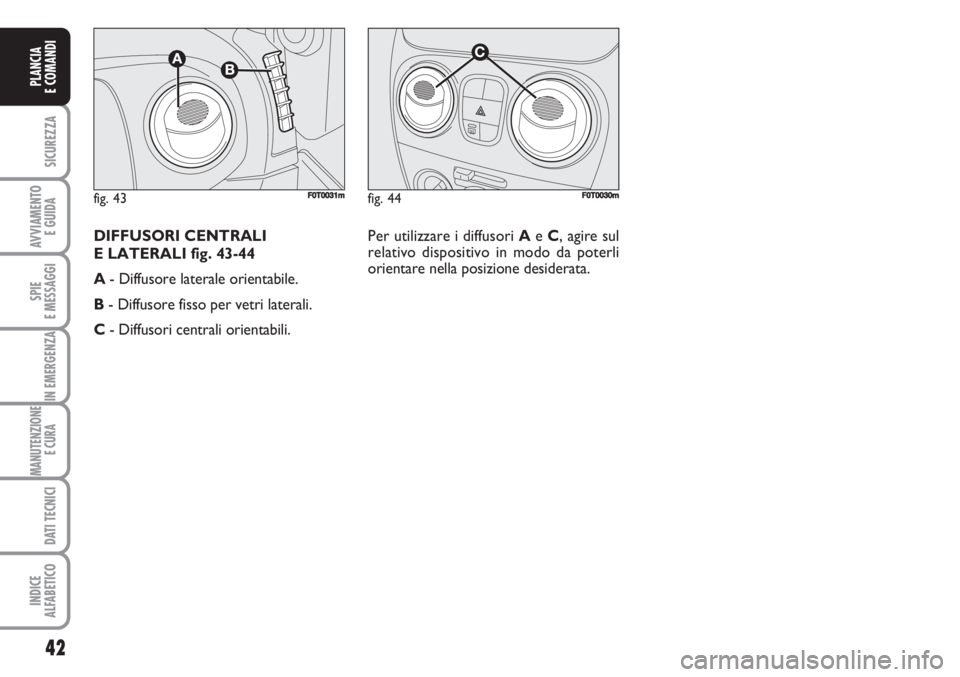

fig. 44FF0T0030mfig. 43F0T0031m
Per utilizzare i diffusori Ae C, agire sul
relativo dispositivo in modo da poterli
orientare nella posizione desiderata. DIFFUSORI CENTRALI
E LATERALI fig. 43-44
A- Diffusore laterale orientabile.
B- Diffusore fisso per vetri laterali.
C- Diffusori centrali orientabili.

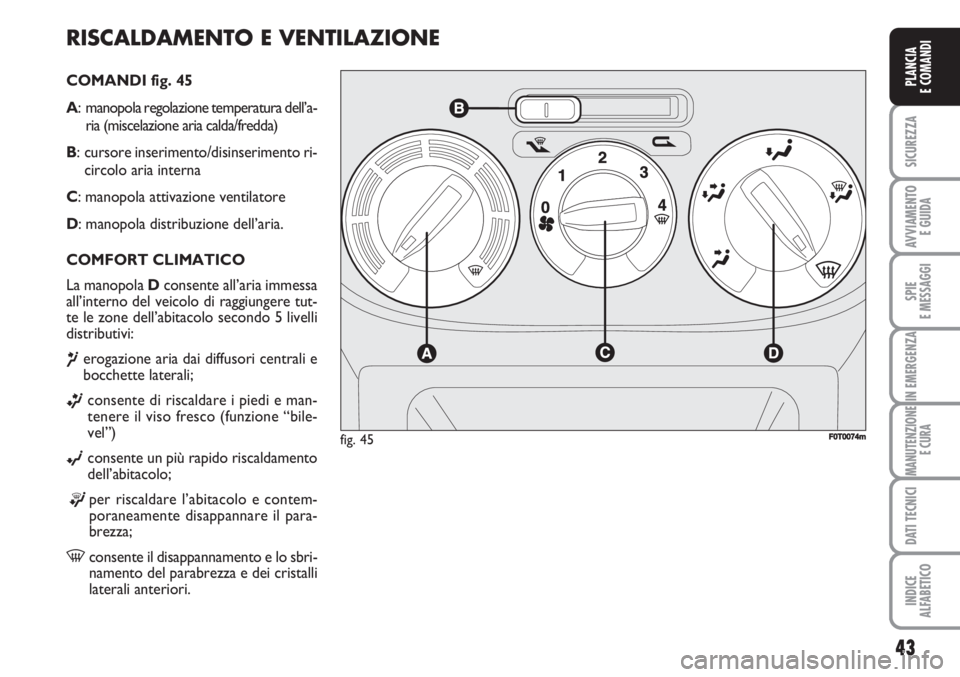

RISCALDAMENTO E VENTILAZIONE
COMANDI fig. 45
A: manopola regolazione temperatura dell’a-
ria (miscelazione aria calda/fredda)
B: cursore inserimento/disinserimento ri-
circolo aria interna
C: manopola attivazione ventilatore
D: manopola distribuzione dell’aria.
COMFORT CLIMATICO
La manopola Dconsente all’aria immessa
all’interno del veicolo di raggiungere tut-
te le zone dell’abitacolo secondo 5 livelli
distributivi:
¶erogazione aria dai diffusori centrali e
bocchette laterali;
ßconsente di riscaldare i piedi e man-
tenere il viso fresco (funzione “bile-
vel”)
©consente un più rapido riscaldamento
dell’abitacolo;
®per riscaldare l’abitacolo e contem-
poraneamente disappannare il para-
brezza;
-consente il disappannamento e lo sbri-
namento del parabrezza e dei cristalli
laterali anteriori.
fig. 45F0T0074m
43
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

44
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

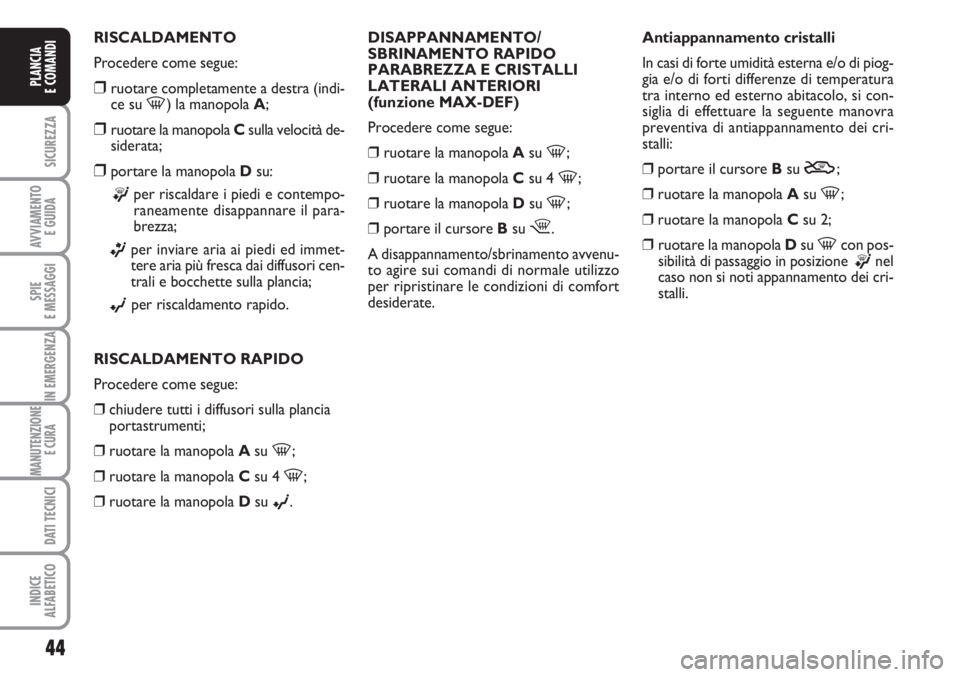

RISCALDAMENTO
Procedere come segue:
❒ruotare completamente a destra (indi-
ce su -) la manopola A;
❒ruotare la manopola Csulla velocità de-
siderata;
❒portare la manopola Dsu:
®per riscaldare i piedi e contempo-
raneamente disappannare il para-
brezza;
ßper inviare aria ai piedi ed immet-
tere aria più fresca dai diffusori cen-
trali e bocchette sulla plancia;
©per riscaldamento rapido.
RISCALDAMENTO RAPIDO
Procedere come segue:
❒chiudere tutti i diffusori sulla plancia
portastrumenti;
❒ruotare la manopola Asu
-;
❒ruotare la manopola Csu 4
-;
❒ruotare la manopola Dsu
©.DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
PARABREZZA E CRISTALLI
LATERALI ANTERIORI
(funzione MAX-DEF)
Procedere come segue:
❒ruotare la manopola Asu
-;
❒ruotare la manopola Csu 4
-;
❒ruotare la manopola Dsu
-;
❒portare il cursore Bsu
¶.
A disappannamento/sbrinamento avvenu-
to agire sui comandi di normale utilizzo
per ripristinare le condizioni di comfort
desiderate.Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura
tra interno ed esterno abitacolo, si con-
siglia di effettuare la seguente manovra
preventiva di antiappannamento dei cri-
stalli:
❒portare il cursore Bsu
Y;
❒ruotare la manopola Asu
-;
❒ruotare la manopola Csu 2;
❒ruotare la manopola Dsu
-con pos-
sibilità di passaggio in posizione
®nel
caso non si noti appannamento dei cri-
stalli.

REGOLAZIONE VELOCITÀ
VENTILATORE
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒aprire completamente i diffusori d’aria
centrali e le bocchette laterali;
❒ruotare la manopola Asul settore blu;
❒portare il cursore Bsu
¶;
❒ruotare la manopola Csulla velocità de-
siderata;
❒ruotare la manopola Dsu
¥.ATTIVAZIONE RICIRCOLO
ARIA INTERNA
Portare il cursore Bin posizione
v.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata.
Evitare di utilizzare in modo prolungato
tale funzione, specialmente con più per-
sone a bordo veicolo, in modo da preve-
nire la possibilità di appannamento dei cri-
stalli.
AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate. L’in-
serimento del ricircolo aria interna è scon-
sigliato in caso di giornate piovose/fred-
de per evitare la possibilità di appanna-
mento dei cristalli. DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
(dove previsto)
Premere il pulsante (per attivare que-
sta funzione. L’avvenuto inserimento è se-
gnalato dall’accensione del led sul pulsan-
te stesso.
Per escludere la funzione, premere nuo-
vamente il pulsante (.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 46F0T0048m
45
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

46
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CLIMATIZZATORE MANUALE (dove previsto)
COMFORT CLIMATICO
La manopola Dconsente all’aria immessa
all’interno del veicolo di raggiungere tut-
te le zone dell’abitacolo secondo 5 livelli
distributivi:
¶erogazione aria dai diffusori centrali e
bocchette laterali;
ßconsente di riscaldare i piedi e mante-
nere il viso fresco (funzione “bilevel”)
©consente un più rapido riscaldamento
dell’abitacolo;
®per riscaldare l’abitacolo e contempo-
raneamente disappannare il parabrezza;
-consente il disappannamento e lo sbri-
namento del parabrezza e dei cristal-
li laterali anteriori.
RISCALDAMENTO
Procedere come segue:
❒ruotare completamente a destra (indi-
ce su
-) la manopola A;
❒ruotare la manopola Csulla velocità de-
siderata;
❒portare la manopola Dsu:
®per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
ßper inviare aria ai piedi ed immet-
tere aria più fresca dai diffusori cen-
trali e bocchette sulla plancia;
©per riscaldamento rapido. COMANDI fig. 47
A: manopola regolazione temperatura del-
l’aria (miscelazione aria calda/fredda);
B: cursore inserimento/disinserimento ri-
circolo aria interna;C: manopola attivazione ventilatore ed in-
serimento/disinserimento climatizza-
tore;
D: manopola distribuzione dell’aria.
fig. 47FF0T0029m

RISCALDAMENTO RAPIDO
Procedere come segue:
❒chiudere tutti i diffusori sulla plancia
portastrumenti;
❒ruotare la manopola Asu
-;
❒ruotare la manopola Csu 4
-;
❒ruotare la manopola Dsu
ß.
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
PARABREZZA E CRISTALLI
LATERALI ANTERIORI
(funzione MAX-DEF)
Procedere come segue:
❒ruotare la manopola Asu
-;
❒ruotare la manopola Csu 4
-;
❒ruotare la manopola Dsu
-;
❒portare il cursore Bsu
¶.
A disappannamento/sbrinamento avvenu-
to agire sui comandi di normale utilizzo
per ripristinare le condizioni di comfort
desiderate.
AVVERTENZA Il climatizzatore è molto
utile per accelerare il disappannamento,
perché deumidifica l’aria. Regolare i co-
mandi come precedentemente descritto
ed inserire il climatizzatore premendo la
manopola C.Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura
tra interno ed esterno abitacolo, si con-
siglia di effettuare la seguente manovra
preventiva di antiappannamento dei cri-
stalli:
❒portare il cursore Bsu
¶;
❒ruotare la manopola Asu
-;
❒ruotare la manopola Csu 2;
❒ruotare la manopola Dsu
-con pos-
sibilità di passaggio in posizione
®nel
caso non si noti appannamento dei cri-
stalli. DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
(dove previsto)
Premere il pulsante (per attivare que-
sta funzione. L’avvenuto inserimento è se-
gnalato dall’accensione del led sul pulsan-
te stesso.
Per escludere la funzione, premere nuo-
vamente il pulsante (.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 48F0T0048m
