Capteurs de poids du siège du passager avant
Ce véhicule est équipé d'un témoin de désactivation du coussin d'air du passager avant
(page 2-32). Ces capteurs sont situés sous les deux rails du siège du passager avant. Ces
capteurs déterminent le poids total assis sur le siège du passager avant. Les capteurs sont
également conçus pour éviter que le système de coussins d'air avant et latéral et de
dispositif de prétension de ceinture de sécurité côté passager avant se déploie si le poids
total assis est inférieur à environ 30 kg (66 lb).
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral, ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque:
lPersonne n'est assis sur le siège du passager avant. (Le témoin de désactivation du
coussin d'air du passager avant ne s'allume pas.)
lLe poids total assis sur le siège du passager avant est inférieur à environ 30 kg (66 lb).
(Le témoin de désactivation du coussin d'air du passager avant s'allume.)
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral
et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront
pas.
Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront en cas de
collision.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-45
RX-8_8U59-EC-05J_Edition1 Page57
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 58 of 414

Black plate (58,1)

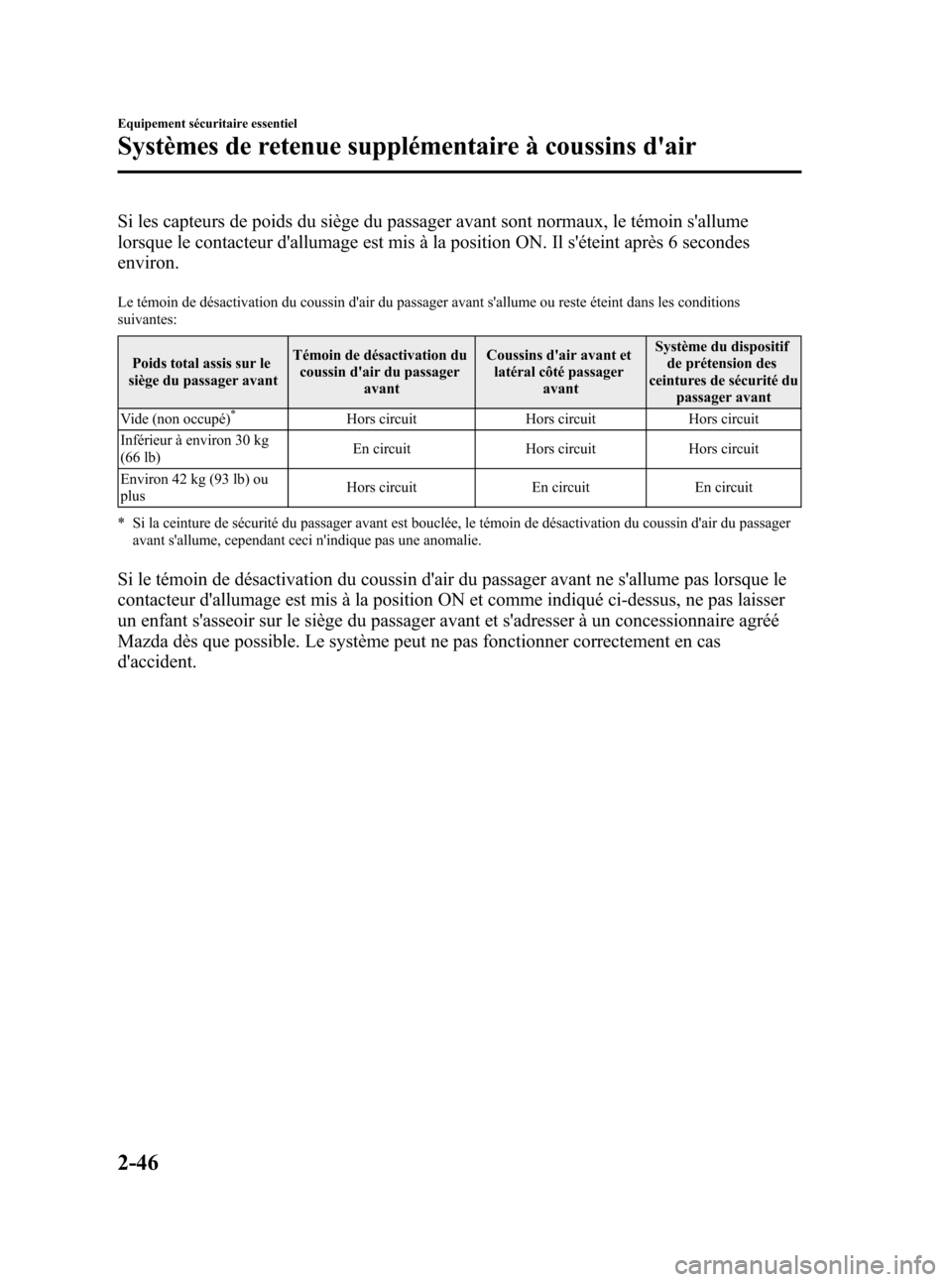

Si les capteurs de poids du siège du passager avant sont normaux, le témoin s'allume
lorsque le contacteur d'allumage est mis à la position ON. Il s'éteint après 6 secondes
environ.
Le témoin de désactivation du coussin d'air du passager avant s'allume ou reste éteint dans les conditions
suivantes:
Poids total assis sur le
siège du passager avantTémoin de désactivation du
coussin d'air du passager
avantCoussins d'air avant et
latéral côté passager
avantSystème du dispositif
de prétension des
ceintures de sécurité du
passager avant
Vide (non occupé)
*Hors circuit Hors circuit Hors circuit
Inférieur à environ 30 kg
(66 lb)En circuit Hors circuit Hors circuit
Environ 42 kg (93 lb) ou
plusHors circuit En circuit En circuit
* Si la ceinture de sécurité du passager avant est bouclée, le témoin de désactivation du coussin d'air du passager
avant s'allume, cependant ceci n'indique pas une anomalie.
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur d'allumage est mis à la position ON et comme indiqué ci-dessus, ne pas laisser
un enfant s'asseoir sur le siège du passager avant et s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système peut ne pas fonctionner correctement en cas
d'accident.
2-46
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
RX-8_8U59-EC-05J_Edition1 Page58
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 59 of 414

Black plate (59,1)
PRUDENCE
Ne pas diminuer le poids total assis sur le siège du passager avant:
Lorsqu'un adulte ou un enfant de grande taille s'assied sur le siège du passager avant,
la diminution du poids total assis sur le siège du passager avant du poids total assis
d'environ 42 kg (93 lb) exigés pour le déploiement de coussin d'air est dangereuse. Les
capteurs de poids du siège du passager avant détecteront la condition de poids total
assis réduit et les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant ne se déploieront pas en cas
d'accident. Le passager avant n'aura pas la protection supplémentaire fournie par le
coussin d'air, cela peut causer de graves blessures. La diminution du poids total assis
sur le siège du passager avant du poids total assis d'environ 42 kg (93 lb) peut faire
que le coussin d'air ne se déploie pas dans les conditions suivantes, par exemple:
lUn passager arrière pousse vers le haut avec les pieds le siège du passager avant.lDes bagages ou autres articles placés sous le siège du passager avant ou entre le
siège du passager avant et le siège du conducteur poussent le coussin du siège du
passager avant vers le haut.
lL'occupant du siège du passager avant s'assied de sorte que son poids ne repose
pas entièrement sur le siège, par exemple s'il s'assied trop près de la portière, s'il
saisit la poignée d'aide ou le bord du toit ouvrant transparent et s'il s'assied avec le
dossier du siège incliné excessivement.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
avant.
lLa tension dans le sens vers le haut est appliquée sur la barre de coulissement de la
ceinture de sécurité, par exemple en tirant la ceinture de sécurité vers le haut.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-47
RX-8_8U59-EC-05J_Edition1 Page59
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 60 of 414

Black plate (60,1)
PRUDENCE
Ne pas augmenter le poids total assis sur le siège du passager avant:
Lorsqu'un bébé ou jeune enfant prend place sur le siège du passager avant,
l'augmentation du poids total assis sur le siège du passager avant du poids total assis
d'environ 30 kg (66 lb) est dangereuse. Les capteurs de poids du siège du passager
avant détecteront le poids total assis accru, ce qui pourrait causer le déploiement
inattendu des coussins d'air avant et latéral côté passager avant et du dispositif de
prétension de ceinture de sécurité du passager avant en cas d'accident et de graves
blessures. L'augmentation du poids total assis sur le siège du passager avant du poids
total assis d'environ 30 kg (66 lb) peut faire que les coussins d'air avant et latéral côté
passager avant et le dispositif de prétension de ceinture de sécurité du passager avant
se déploient en cas d'accident dans les conditions suivantes, par exemple:
lDes bagages ou autres articles sont placés sur le siège avec l'enfant dans le système
de dispositif de sécurité pour enfants.
lUn passager arrière ou des bagages poussent ou tirent le dossier du siège du
passager avant.
lUn passager arrière appuie avec les pieds sur les rails du siège du passager avant.lDes bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur
l'appuie-tête.
lLe siège est lavé.lDes liquides ont été renversés sur le siège.lLe siège du passager avant est déplacé vers l'arrière, faisant pression contre des
bagages ou autres articles placés derrière.
lLe dossier du siège du passager avant touche au siège arrière.lDes bagages ou autres articles sont placés entre le siège du passager avant et le
siège du conducteur.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
avant.
lOn a placé ses pieds ou des objets sur la barre de coulissement de ceinture de
sécurité.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
2-48
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
RX-8_8U59-EC-05J_Edition1 Page60
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 61 of 414

Black plate (61,1)
ATTENTION
lPour assurer le déploiement approprié du coussin d'air avant et pour éviter
d'endommager les capteurs du siège d'avant:
lNe pas placer d'objets pointus sur le coussin du siège avant et ne pas laisser
d'objets lourds sur le siège.
lNe pas renverser de liquide sur ou sous les sièges avant.
lPour permettre aux capteurs de fonctionner correctement, toujours exécuter les
opérations suivantes:
lReculer les sièges avant au maximum et toujours s'asseoir droit contre le dossier du
siège avec la ceinture de sécurité correctement bouclée.
lSi un enfant est assis sur le siège du passager avant, fixer le système de dispositif
de sécurité pour enfants correctement et reculer le siège du passager avant au
maximum (page 2-32).
REMARQUE
lLe système prend environ 10 secondes pour commuter l'activation/désactivation des
coussins d'air avant et latéral côté passager avant et du dispositif de prétension de
ceinture de sécurité du passager avant.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer et
s'éteindre à plusieurs reprises si des bagages ou autres articles sont placés sur le siège
du passager avant ou si la température à l'intérieur du véhicule change soudainement.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer pendant
10 secondes si le poids total assis sur le siège du passager avant change.
lSi le témoin de désactivation du coussin d'air du passager avant ne s'allume pas après
avoir installé un système de dispositif de sécurité pour enfants sur le siège du passager
avant, installer le système de dispositif de sécurité pour enfants sur le siège arrière et
s'adresser à un concessionnaire agréé Mazda dès que possible.
Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
Les contacteurs de boucle de ceinture de sécurité avant détectent si les ceintures de sécurité
avant sont correctement bouclées et permettent un meilleur contrôle du déploiement des
coussins d'air.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-49
RX-8_8U59-EC-05J_Edition1 Page61
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 62 of 414

Black plate (62,1)
qFonctionnement des coussins d'air latéraux et des rideaux gonflables
Lorsque les détecteurs de choc des coussins d'air détectent une collision latérale d'une force
supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs de
gonflage.
Des gaz sont produits pour gonfler les coussins d'air latéraux et les rideaux gonflables, puis
après leur déploiement, les coussins d'air latéraux et les rideaux gonflables se dégonflent
rapidement.
Les coussins d'air latéraux et les rideaux gonflables ne fonctionnent qu'une seule fois.
Après cela,les coussins d'air latéraux ne fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer les systèmes.
Les coussins d'air latéraux et rideaux de sécurité gonflables
ne se déploie que du côté du véhicule qui reçoit l'impact.
PRUDENCE
Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant. Le
câblage du coussin d'air latéral et le rideau de sécurité gonflable pourrait être
endommagé, et en cas de collision latérale les coussins d'air latéraux et les rideaux de
sécurité gonflables risqueraient de ne pas se déployer, ce qui pourrait causer des
blessures graves ou mortelles. Afin d'éviter d'endommager le câblage du coussin d'air
latéral et du rideau de sécurité gonflable, ne pas placer de bagages ou autres objets
sous les sièges avant.
2-50
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
RX-8_8U59-EC-05J_Edition1 Page62
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 63 of 414

Black plate (63,1)
qActivation/non-activation des coussins d'air
REMARQUE
Si les capteurs de poids du siège du passager avant détectent un poids total assis sur le
siège du passager avant inférieur à environ 42 kg (93 lb), les coussins d'air avant et
latéral et le dispositif de prétension de ceinture de sécurité côté passager avant peuvent
ne pas se déployer (page 2-44), mais les rideaux de sécurité gonflables peuvent se
déployer.
Activation des coussins d'air avant
Les coussins d’air avant se gonfleront si la
sévérité de l’impact est supérieure au
niveau palier prévu.
lPercuter un mur de front à une vitesse
supérieure à environ 22 km/h (14
mi/h).
lPercuter un trottoir, le bord de la route
ou autre matériau solide.
lTomber durement ou d'une certaine
hauteur.
lImpact frontal sous un angle de 30
degrés ou moins de l'axe d'une
collision frontale.
lTomber dans un grand trou ou percuter
le bord arrière d'un trou.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-51
RX-8_8U59-EC-05J_Edition1 Page63
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 64 of 414

Black plate (64,1)
Limites de déploiement des coussins
d'air avant
Suivant la force de l'impact, les coussins
d'air avant peuvent ne pas se déployer
dans les cas suivants:
lCollision avec des arbres ou des
poteaux qui causera de sérieux dégâts à
l'apparence du véhicule, mais qui peut
ne pas être d'une décélération suffisante
pour causer le déploiement des
coussins d'air.
lCollision frontale déportée qui peut ne
pas causer une décélération suffisante
du véhicule pour le déploiement des
coussins d'air.
lCollision par l'arrière ou choc avec
l'arrière d'un camion qui peut ne pas
causer une décélération suffisante pour
le déploiement des coussins d'air.
Non déploiement des coussins d'air
avant
Normalement les coussins d'air avant ne
se déploieront pas dans les cas suivants:
lCollision par l'arrière.
lImpact sur le côté, qui cependant peut
déployer les coussins d'air latéraux et
les rideaux de sécurité gonflables.
lCapotage du véhicule qui peut
déployer les coussins d'air latéraux et
les rideaux de sécurité gonflables mais
pas les coussins d'air avant.
2-52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
RX-8_8U59-EC-05J_Edition1 Page64
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
