Page 9 of 414

Black plate (9,1)
Interrupteur de verrouillage électrique de portières ........................................... page 3-31
Interrupteur de rétroviseur extérieur .................................................................. page 3-57
Eclairage du tableau de bord .............................................................................. page 5-42
Interrupteur DSC OFF ....................................................................................... page 5-27
Levier de commande d'éclairage/clignotants ..................................................... page 5-61
Commande audio ............................................................................................... page 6-41
Combiné d'instruments ...................................................................................... page 5-37
Coussins d'air ..................................................................................................... page 2-36
Levier d'essuie-glace et lave-glace ..................................................................... page 5-64
Boutons de régulateur de vitesses de croisière .................................................. page 5-21
Affichage d'informations ................................................................................... page 6-48
Interrupteur de feux de détresse ......................................................................... page 5-68
Système audio .................................................................................................... page 6-11
Boîte à gants ...................................................................................................... page 6-53
Console centrale ................................................................................................ page 6-54
Porte-verres ........................................................................................................ page 6-52
Frein de stationnement ......................................................................................... page 5-6
Levier de changement (Boîte de vitesses manuelle) .......................................... page 5-10
Levier sélecteur (Boîte de vitesses automatique) (Sport AT) ............................. page 5-12
Allume-cigare .................................................................................................... page 6-50
Cendrier ............................................................................................................. page 6-51
Système de commande de température ................................................................ page 6-2
Contacteur d'allumage ......................................................................................... page 5-2
Levier de déverrouillage de volant inclinable .................................................... page 3-57
Porte-monnaie .................................................................................................... page 6-53
Poignée de déverrouillage du capot ................................................................... page 3-44
Touche de déverrouillage du coffre ................................................................... page 3-35
Interrupteur de verrouillage de lève-vitres électriques ....................................... page 3-41
Interrupteurs de lève-vitres électriques .............................................................. page 3-40
Eclairage de l'habitacle ...................................................................................... page 6-45
Pare-soleil .......................................................................................................... page 6-45
Rétroviseur intérieur .......................................................................................... page 3-58
Miroir de pare-soleil .......................................................................................... page 6-45
Sièges avant ......................................................................................................... page 2-2
Siège arrière ......................................................................................................... page 2-9
Ceinture de sécurité ........................................................................................... page 2-10
Présentation de votre véhicule
Vue générale du tableau de bord et de l'habitacle
1-3
RX-8_8U59-EC-05J_Edition1 Page9
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 10 of 414
Black plate (10,1)

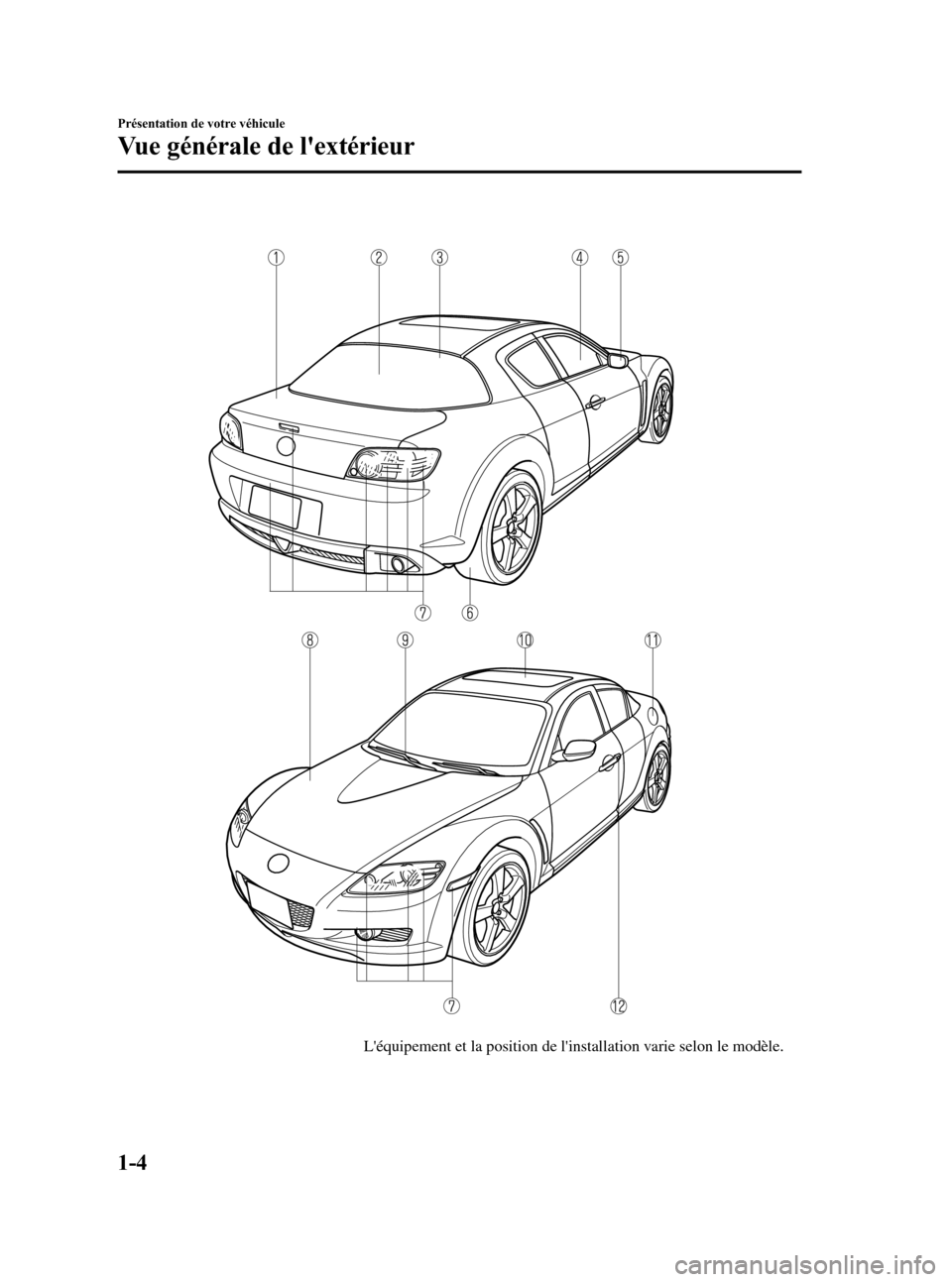

L'équipement et la position de l'installation varie selon le modèle.
1-4
Présentation de votre véhicule
Vue générale de l'extérieur
RX-8_8U59-EC-05J_Edition1 Page10
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 11 of 414

Black plate (11,1)
Couvercle du coffre ........................................................................................... page 3-35
Dégivreur de lunette arrière ............................................................................... page 5-67
Antenne .............................................................................................................. page 6-11
Lève-vitres électriques ....................................................................................... page 3-39
Rétroviseur extérieur .......................................................................................... page 3-57
Pneus ................................................................................................................. page 8-29
Ampoules ........................................................................................................... page 8-35
Capot ................................................................................................................. page 3-44
Balais d'essuie-glace de pare-brise .................................................................... page 8-24
Toit ouvrant transparent ..................................................................................... page 3-46
Trappe de remplissage de carburant .................................................................. page 3-42
Portières et clés .................................................................................................. page 3-30
Présentation de votre véhicule
Vue générale de l'extérieur
1-5
RX-8_8U59-EC-05J_Edition1 Page11
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 12 of 414
Black plate (12,1)
1-6
RX-8_8U59-EC-05J_Edition1 Page12
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 13 of 414

Black plate (13,1)
2Equipement sécuritaire essentiel
Utilisation de l'équipement sécuritaire, incluant les sièges, les ceintures de
sécurité, les systèmes de dispositifs de retenue pour enfants et les systèmes de
retenue supplémentaire à coussins d'air.
Sièges .............................................................................................. 2-2
Sièges avant (Sièges à commande manuelle) ............................ 2-2
Sièges avant (Sièges à commande électrique) ........................... 2-5
Siège arrière .............................................................................. 2-9
Ceintures de sécurité .................................................................. 2-10
Précautions concernant les ceintures de sécurité ..................... 2-10
Emplacement de la ceinture de sécurité .................................. 2-14
Ceintures de sécurité ............................................................... 2-15
Systèmes de dispositif de prétension de ceinture de sécurité avant
et de limitation de charge ........................................................ 2-16
Rallonge de ceinture de sécurité ............................................. 2-19
Voyant/bip de ceintures de sécurité ......................................... 2-21
Dispositifs de sécurité pour enfants ........................................... 2-22
Précautions concernant les dispositifs de sécurité pour
enfants ..................................................................................... 2-22
Installation de systèmes de dispositif de sécurité pour
enfants ..................................................................................... 2-27
Système de dispositif de sécurité pour enfants de type
LATCH ................................................................................... 2-34
Systèmes de retenue supplémentaire à coussins d'air .............. 2-36
Précautions concernant les systèmes de retenue
supplémentaire ........................................................................ 2-36
Composants du système de retenue supplémentaire ............... 2-41
Explication du fonctionnement des coussins d'air ................... 2-44
2-1
RX-8_8U59-EC-05J_Edition1 Page13
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 14 of 414

Black plate (14,1)
Sièges avant (Sièges à
commande manuelle)
PRUDENCE
Ne pas modifier ou remplacer les
sièges avant:
La modification ou le emplacement
des sièges avant, comme le
remplacement du garnissage ou le
desserrage de boulons sont dangereux.
Les sièges avant contiennent des
composants de coussin d'air essentiels
au système de retenue supplémentaire.
Une modification peut endommager le
système de retenue supplémentaire, ce
qui peut résulter en de graves
blessures. S'adresser à un
concessionnaire agréé Mazda s'il est
nécessaire de retirer ou réinstaller le
siège avant.
Ne pas conduire avec des sièges avant
endommagés:
Le fait de conduire avec les sièges
avant endommagés est dangereux.
Une collision, même une qui n'est pas
assez intense pour causer le
déploiement des coussins d'air, peut
endommager les sièges avant qui
contiennent des composants de
coussin d'air essentiels. S'il y a une
autre collision, un coussin d'air peut
ne pas se déployer, ce qui pourrait
résulter en de graves blessures. Faire
toujours inspecter les sièges avant, les
dispositifs de prétension de ceinture de
sécurité et les coussins d'air par un
concessionnaire agréé Mazda après
toute collision.
PRUDENCE
S'assurer que les composantes
réglables d'un siège sont correctement
verrouillées en place:
Les sièges réglables et les dossiers de
siège qui ne sont pas correctement
verrouillés sont dangereux. En cas
d'arrêt brusque ou de collision, le
siège ou le dossier du siège risque de
se déplacer, causant de graves
blessures. S'assurer que les
composantes réglables du siège sont
correctement verrouillées en les
poussant vers l'avant et l'arrière et en
poussant le siège.
qRéglage longitudinal du siège
PRUDENCE
Ne régler le siège du conducteur que
lorsque le véhicule est à l'arrêt:
Le fait de régler le siège du
conducteur pendant que le véhicule est
en mouvement est dangereux. Le
conducteur peut perdre le contrôle du
véhicule et causer un accident.
2-2
Equipement sécuritaire essentiel
Sièges
RX-8_8U59-EC-05J_Edition1 Page14
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 15 of 414

Black plate (15,1)

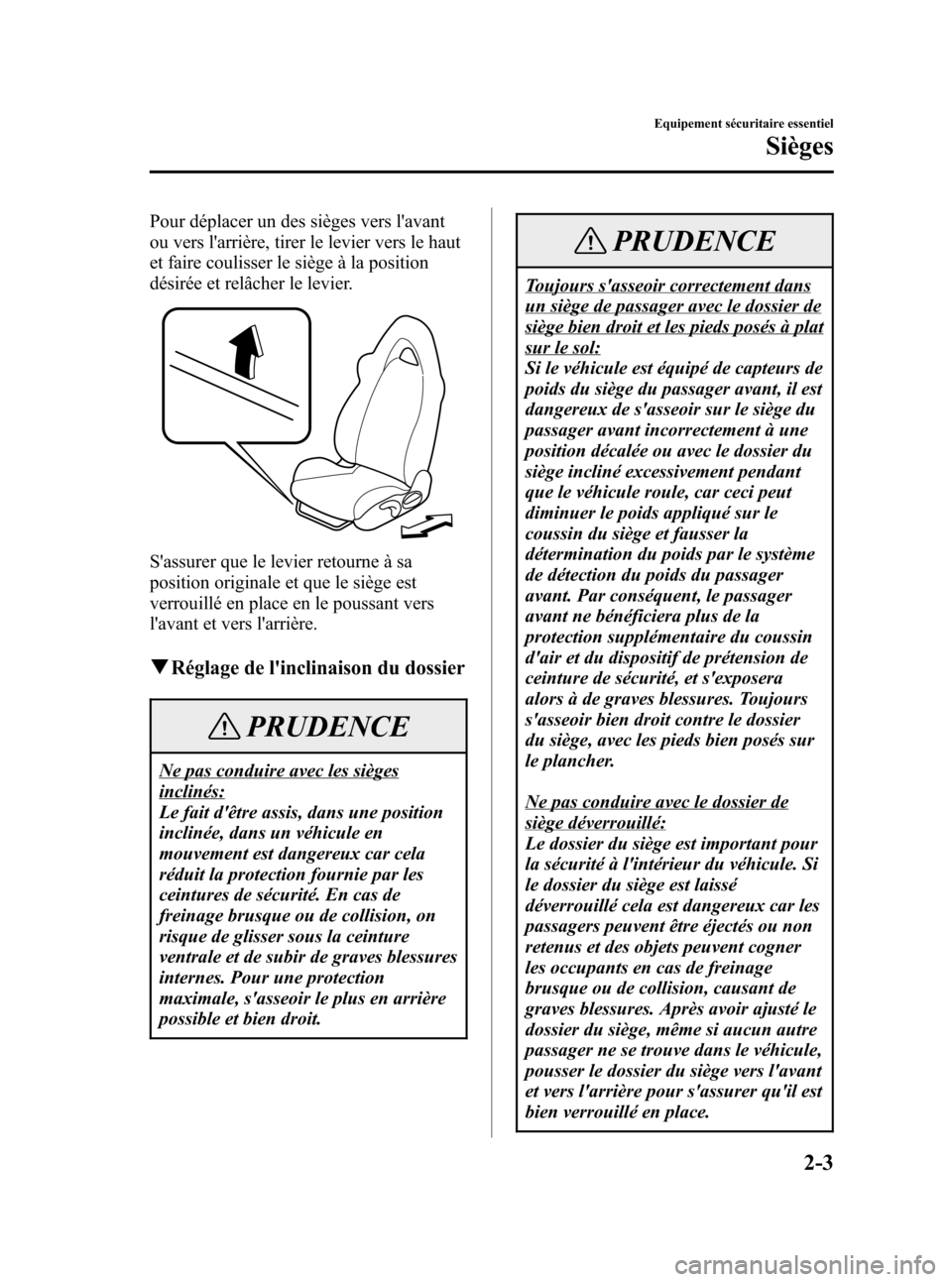

Pour déplacer un des sièges vers l'avant
ou vers l'arrière, tirer le levier vers le haut
et faire coulisser le siège à la position
désirée et relâcher le levier.
S'assurer que le levier retourne à sa
position originale et que le siège est
verrouillé en place en le poussant vers
l'avant et vers l'arrière.
qRéglage de l'inclinaison du dossier
PRUDENCE
Ne pas conduire avec les sièges
inclinés:
Le fait d'être assis, dans une position
inclinée, dans un véhicule en
mouvement est dangereux car cela
réduit la protection fournie par les
ceintures de sécurité. En cas de
freinage brusque ou de collision, on
risque de glisser sous la ceinture
ventrale et de subir de graves blessures
internes. Pour une protection
maximale, s'asseoir le plus en arrière
possible et bien droit.
PRUDENCE
Toujours s'asseoir correctement dans
un siège de passager avec le dossier de
siège bien droit et les pieds posés à plat
sur le sol:
Si le véhicule est équipé de capteurs de
poids du siège du passager avant, il est
dangereux de s'asseoir sur le siège du
passager avant incorrectement à une
position décalée ou avec le dossier du
siège incliné excessivement pendant
que le véhicule roule, car ceci peut
diminuer le poids appliqué sur le
coussin du siège et fausser la
détermination du poids par le système
de détection du poids du passager
avant. Par conséquent, le passager
avant ne bénéficiera plus de la
protection supplémentaire du coussin
d'air et du dispositif de prétension de
ceinture de sécurité, et s'exposera
alors à de graves blessures. Toujours
s'asseoir bien droit contre le dossier
du siège, avec les pieds bien posés sur
le plancher.
Ne pas conduire avec le dossier de
siège déverrouillé:
Le dossier du siège est important pour
la sécurité à l'intérieur du véhicule. Si
le dossier du siège est laissé
déverrouillé cela est dangereux car les
passagers peuvent être éjectés ou non
retenus et des objets peuvent cogner
les occupants en cas de freinage
brusque ou de collision, causant de
graves blessures. Après avoir ajusté le
dossier du siège, même si aucun autre
passager ne se trouve dans le véhicule,
pousser le dossier du siège vers l'avant
et vers l'arrière pour s'assurer qu'il est
bien verrouillé en place.
Equipement sécuritaire essentiel
Sièges
2-3
RX-8_8U59-EC-05J_Edition1 Page15
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
Page 16 of 414

Black plate (16,1)
Pour changer l'angle d'inclinaison du
dossier, se pencher légèrement vers l'avant
tout en soulevant le levier. Se pencher
ensuite vers l'arrière jusqu'à la position
désirée et relâcher le levier.
S'assurer que le levier retourne à sa
position originale et que le dossier est
verrouillé en place en le poussant vers
l'avant et vers l'arrière.
ATTENTION
Lorsque le dossier d'un siège incliné
vers l'arrière est remis à sa position
relevée, s'assurer de supporter le dossier
pendant que le levier est manœuvré. Si
le dossier du siège n'est pas supporté, il
se déplacera soudainement vers l'avant
et risque de causer des blessures.
qRéglage de la hauteur (Siège du
conducteur)
Déplacer le levier du siège vers le haut ou
vers le bas pour ajuster la hauteur du
coussin du siège.
Relever
Abaisser
qSiège du passager repliable
PRUDENCE
Ne pas conduire avec le dossier de
siège déverrouillé:
Le dossier du siège est important pour
la sécurité à l'intérieur du véhicule. Si
le dossier du siège est laissé
déverrouillé cela est dangereux car les
passagers peuvent être éjectés ou non
retenus et des objets peuvent cogner
les occupants en cas de freinage
brusque ou de collision, causant de
graves blessures. Après avoir ajusté le
dossier du siège, même si aucun autre
passager ne se trouve dans le véhicule,
pousser le dossier du siège vers l'avant
et vers l'arrière pour s'assurer qu'il est
bien verrouillé en place.
2-4
Equipement sécuritaire essentiel
Sièges
RX-8_8U59-EC-05J_Edition1 Page16
Tuesday, August 30 2005 5:30 PM
Form No.8U59-EC-05J
