2006 FIAT DUCATO Betriebsanleitung (in German)

40
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
AUSSENSPIEGEL
Einstellung Abb. 34
Mit manueller Einstellung
Direkt eines der beiden Spiegelgläser ein-
stellen.
Abb. 33F0N0022mAbb. 34F0N0024m
Durch den Hebel Akann der Spiegel in
zwei verschiedene Positionen gebracht
werden: normal oder abgeblendet.
RÜCKSPIEGEL
INNENRÜCKSPIEGEL Abb. 33
Der Spiegel ist mit einer Unfallverhü-
tungsvorrichtung ausgerüstet, die bei ei-
nem gewaltsamen Kontakt mit dem Fahr-
gast den Spiegel aus der Halterung löst.
Abb. 35F0N0023m

41
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Umklappen
Falls es (zum Beispiel wenn die Maße des
Spiegels bei engen Durchfahrten Schwie-
rigkeiten bereiten) notwendig ist, können
die Spiegel umgeklappt werden, indem sie
von der Position 1-Abb. 35auf die Posi-
tion 2verstellt werden.
Elektrisches Umklappen
(wo vorgesehen)
Die KlapptasteA-Abb. 36betätigen und
auf die Seite 1drücken, um den Spiegel
in die Öffnungsposition zu bringen, auf die
Seite 2drücken, um den Spiegel in die Ver-
schlussposition zu bringen.Während der Fahrt müssen
die Spiegel stets in Position 1-
Abb. 35 sein.
Der leicht gekrümmte
Außenrückspiegel auf der
Fahrerseite verfälscht ein wenig die
Einschätzung des Abstandes.
ZUR BEACHTUNG
Entfrostung/Beschlagentfernung
(wo vorgesehen)
Die Spiegel sind mit Widerständen ausge-
stattet, die eingeschaltet werden, wenn die
Heizscheibe aktiviert wird (durch Druck
der Taste
().
ZUR BEACHTUNG Die Funktion ist zeit-
geschaltet und wird automatisch nach ei-
nigen Minuten ausgeschaltet. Die reflektierende Oberfläche
im unteren Teil des Rück-
spiegels ist parabolisch und vergrößert
das Sichtfeld. Das Bild wird verkleinert
dargestellt und verleiht damit den Ein-
druck, dass der wiedergespiegelte Ge-
genstand weiter entfernt erscheint, als
er in Wirklichkeit ist.
ZUR BEACHTUNG
Mit elektrischer Einstellung
Sie kann nur mit Zündschlüssel auf MAR
erfolgen. Für die Einstellung des Spiegels
den Drehknopf Bauf eine der vier Stel-
lungen drehen: ÿ1 linker Spiegel, ⁄2
rechter Spiegel ¤3 linker Weitwinkel, Ÿ
4 rechter Weitwinkel
Nach Einstellung ist der Drehknopf in
Richtung der Pfeile zu bewegen, um das
Glas des vorgewählten Spiegels einzustel-
len.
Abb. 36F0N0159m

42
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Abb. 37
F0N0025m
HEIZUNG UND BELÜFTUNG
1.Obere feste Luftdüse - 2.Mittlere ausrichtbare Luftdüsen - 3.Seitliche feste Luftdüsen - 4.Seitliche ausrichtbare Luftdüsen -
5. Untere Luftdüsen für die Vordersitze.

43
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Die Luftdüsen A und C können nicht aus-
gerichtet werden.
BEDIENTASTEN Abb. 40
Drehschalter A für
Lufttemperaturregulierung
(Warm/Kaltluftvermischung)
Roter Bereich = Warmluft
Blauer Bereich = KaltluftDrehgriff B zum
Einschalten/Einstellen des
Gebläses
p0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4
-= Belüftung mit max. Gebläsege-
schwindigkeit
Abb. 40F0N0028m
Abb. 38F0N0026m
Abb. 39F0N0027m
SEITLICHE UND MITTLERE
AUSRICHT- UND
VERSTELLBARE LUFTDÜSEN
Abb. 38-39
AFeste Luftdüsen für die Seitenscheiben.
BSeitliche ausrichtbare Luftdüsen.
CFeste Luftdüsen.
DMittlere ausrichtbare Luftdüsen.
EBedientaste für die Regulierung des
Luftstroms.

44
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Drehschalter C für die
Luftverteilung
¶für Luft aus den seitlichen und mittle-
ren Luftdüsen;
ßfür Luft an den Füßen und damit die
Luftdüsen am Armaturenbrett eine et-
was niedrigere Temperatur haben, bei
mittlerer Temperatur;
©zur Beheizung bei kalter Außentem-
peratur: für die max. Luftzufuhr an die
Füße;
®zum Wärmen der Füße und gleichzei-
tiger Beschlagentfernung auf der
Windschutzscheibe;
-zur schnellen Beschlagentfernung der
Windschutzscheibe.
Drehknopf D zum Ein-/
Ausschalten des Umluftbetriebs
Durch Drehen des Drehknopfs Dauf
Òwird der Umluftbetrieb eingeschal-
tet.
Durch Drehen des Drehknopfs Dauf
Úwird der Umluftbetrieb ausgeschal-
tet.SCHNELLE BEHEIZUNG DES
INNENRAUMS
Für die schnelle Beheizung des Innenraums
gehen Sie so vor:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Umluftbetrieb durch Drehen des
Drehknopfs Dauf
Òeinschalten;
❒den Drehgriff Cauf ©drehen;
❒den Drehgriff Bauf 4-(max. Ge-
bläsegeschwindigkeit) drehen.
Dann betätigen Sie die Bedienelemente,
um die gewünschten Komfortbedingungen
beizubehalten und drehen den Drehknopf
D auf
Ú, um den Umluftbetrieb aus-
zuschalten und dem Beschlagen der Schei-
ben vorzubeugen.
ZUR BEACHTUNG Bei kaltem Motor
müssen Sie einige Minuten abwarten, bis
die Kühlflüssigkeit der Anlage die optima-
le Betriebstemperatur erreicht. BELÜFTUNG DES
INNENRAUMS
Für eine gute Belüftung des Fahrgastraums
gehen Sie so vor:
❒den Drehgriff Aauf den blauen Be-
reich drehen;
❒den Umluftbetrieb durch Drehen des
Drehknopfs D auf
Úausschalten;
❒den Drehgriff Cauf ¶drehen;
❒den Drehknopf Bauf die gewünschte
Geschwindigkeit drehen.
BEHEIZUNG DES INNENRAUMS
Bitte gehen Sie so vor:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Drehgriff Cauf die gewünschte
Position drehen;
❒den Drehknopf Bauf die gewünschte
Geschwindigkeit drehen.

45
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SCHNELLE
BESCHLAGENTFERNUNG/
ENTFROSTUNG DER
VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE UND
SEITENFENSTER)
Bitte gehen Sie so vor:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Umluftbetrieb durch Drehen des
Drehknopfs Dauf
Úausschalten;
❒den Drehgriff Cauf -drehen;
❒den Drehgriff Bauf 4-(max. Ge-
bläsegeschwindigkeit) drehen.
Nach erfolgter Beschlagentfernung/Ent-
frostung die Bedientasten betätigen, um
die gewünschten Komfortbedingungen
wiederherzustellen.Scheibenbeschlag verhindern
Bei starker Außenfeuchtigkeit und/oder Re-
gen und/oder großen Temperaturunter-
schieden zwischen Innenraum und Fahr-
zeugumgebung ist es ratsam, sich an fol-
gende Vorsichtsmaßnahmen zur Beschlag-
vermeidung zu halten:
❒den Drehgriff Aauf den roten Bereich
drehen;
❒den Umluftbetrieb durch Drehen des
Drehknopfs Dauf
Úausschalten;
❒den Drehgriff Cauf -drehen, mit
der Möglichkeit zum Wechsel auf die
Position
®, wenn keine Anzeichen
für Scheibenbeschlag festgestellt wer-
den;
❒den Drehknopf Bauf die 2. Ge-
schwindigkeit drehen.BESCHLAGENTFERNUNG/
ENTFROSTUNG DER
BEHEIZBAREN HECKSCHEIBE
UND DER
AUSSENRÜCKSPIEGEL
(wo vorgesehen) Abb. 41
Der Druck auf die Taste Aaktiviert die-
se Funktion; die Einschaltung der Funkti-
on wird durch das Aufleuchten der Kon-
trollleuchte auf der Taste angezeigt.
Die Funktion hat eine Zeitschaltung und
wird automatisch nach ca. 20 Minuten aus-
geschaltet. Um die Funktion vorzeitig aus-
zuschalten, drücken Sie erneut die Taste
A.
ZUR BEACHTUNG Keine Klebeschilder
auf der Innenseite der beheizbaren Heck-
scheibe im Bereich der Heizwiderstände
aufkleben, um Beschädigungen zu vermei-
den.
Abb. 41F0N0043m

46
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
MANUELLE
KLIMAANLAGE
(wo vorgesehen)

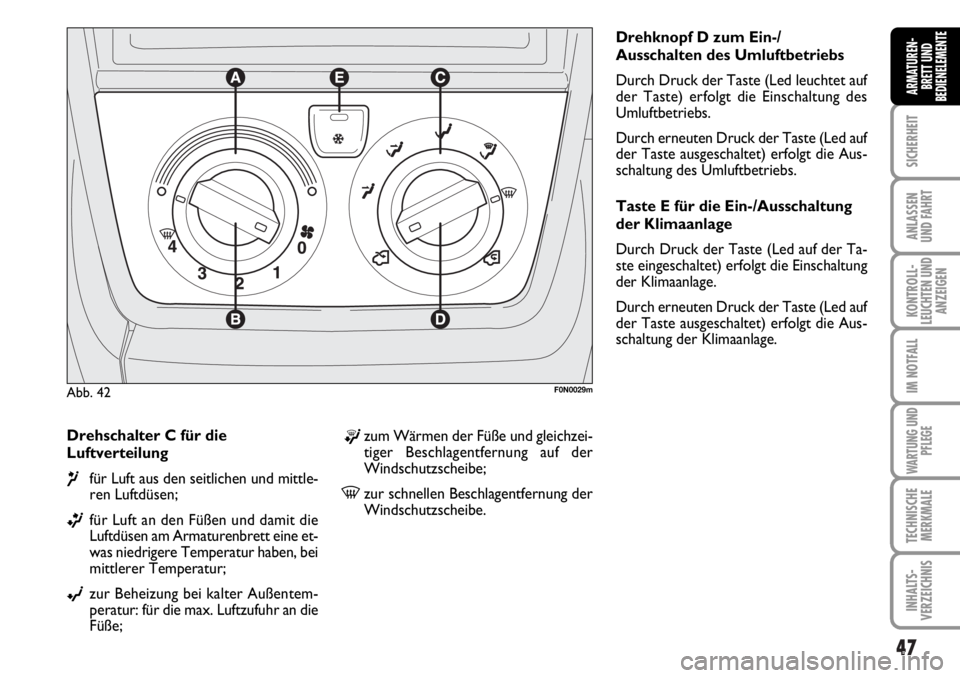

BEDIENTASTEN Abb. 42
Drehschalter A für
Lufttemperaturregulierung
(Warm/Kaltluftvermischung)
Roter Bereich = Warmluft
Blauer Bereich = Kaltluft
Drehgriff zum
Einschalten/Einstellen des
Gebläses
p0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4
-= Belüftung mit max. Gebläsege-
schwindigkeit EINSCHALTUNG DES
UMLUFTBETRIEBS
Den Drehknopf Dauf
Òdrehen.
Es empfiehlt sich, den Umluftbetrieb bei
Staus oder bei Fahrt im Tunnel einzu-
schalten, um den Zufluss stark ver-
schmutzter Außenluft zu vermeiden. Ei-
ne längere Benutzung ist jedoch nicht rat-
sam, vor allem bei mehreren Fahrzeugin-
sassen und zur Vermeidung von Be-
schlagbildung auf den Fensterscheiben.ZUR BEACHTUNG Der Umluftbetrieb
erlaubt, aufgrund der ausgewählten Be-
triebsart (“Heizung” oder “Kühlung”), die
gewünschten Bedingungen schneller ein-
zustellen.
Die Einschaltung des Umluftbetriebs soll-
te bei regnerischen/kalten Tagen vermie-
den werden, um das Beschlagen der Schei-
ben zu vermeiden.

47
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
Drehschalter C für die
Luftverteilung
¶für Luft aus den seitlichen und mittle-
ren Luftdüsen;
ßfür Luft an den Füßen und damit die
Luftdüsen am Armaturenbrett eine et-
was niedrigere Temperatur haben, bei
mittlerer Temperatur;
©zur Beheizung bei kalter Außentem-
peratur: für die max. Luftzufuhr an die
Füße;Drehknopf D zum Ein-/
Ausschalten des Umluftbetriebs
Durch Druck der Taste (Led leuchtet auf
der Taste) erfolgt die Einschaltung des
Umluftbetriebs.
Durch erneuten Druck der Taste (Led auf
der Taste ausgeschaltet) erfolgt die Aus-
schaltung des Umluftbetriebs.
Taste E für die Ein-/Ausschaltung
der Klimaanlage
Durch Druck der Taste (Led auf der Ta-
ste eingeschaltet) erfolgt die Einschaltung
der Klimaanlage.
Durch erneuten Druck der Taste (Led auf
der Taste ausgeschaltet) erfolgt die Aus-
schaltung der Klimaanlage.
Abb. 42F0N0029m
®zum Wärmen der Füße und gleichzei-
tiger Beschlagentfernung auf der
Windschutzscheibe;
-zur schnellen Beschlagentfernung der
Windschutzscheibe.
