2006 FIAT DUCATO Betriebsanleitung (in German)

112
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Alle Eingriffe, sei es die Kontrolle, Repa-
ratur oder Ersatz des Airbags, müssen
durch das Fiat Kundendienstnetz ausge-
führt werden.
Bei Verschrottung des Fahrzeugs wenden
Sie sich bitte an das Fiat Kundendienstnetz
zur Deaktivierung der Anlage. Bei Eigen-
tumsveränderung des Fahrzeugs ist es un-
erlässlich, dass der neue Besitzer über die
Benutzungsart und die obigen Hinweise
unterrichtet und ihm die “Betriebsanlei-
tung” ausgehändigt wird.
ZUR BEACHTUNG Die Aktivierung der
Gurtstraffer, der Front-Airbags, der vor-
deren Seitenairbags wird in unterschied-
licher Weise und in Abhängigkeit von der
Art des Aufpralls entschieden. Die nicht
erfolgte Auslösung eines oder mehrerer
Systeme ist nicht als Störung des Systems
zu bewerten.

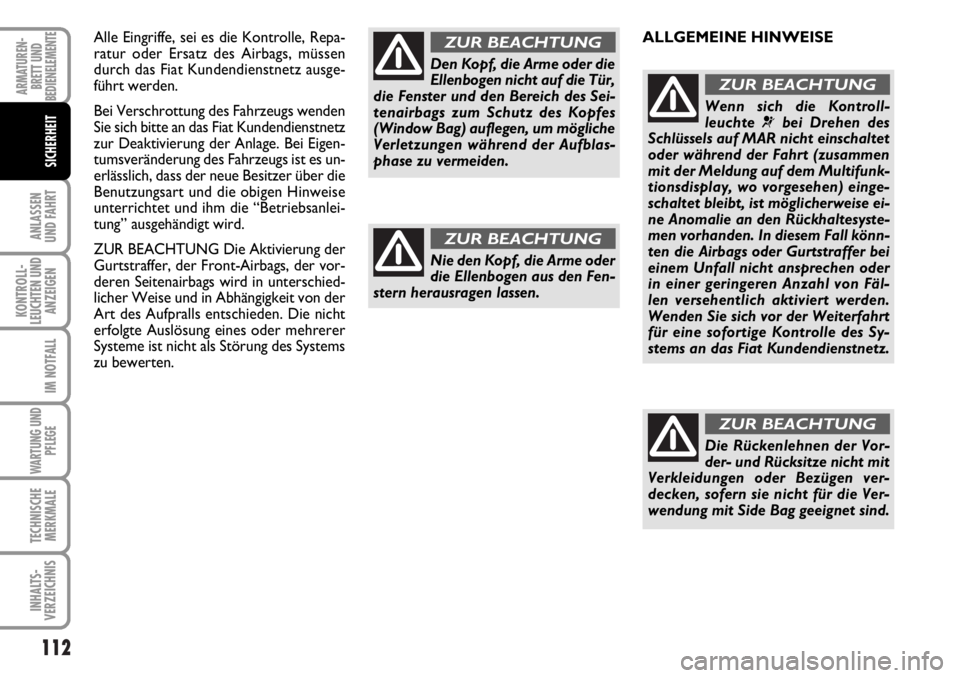

Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür,
die Fenster und den Bereich des Sei-
tenairbags zum Schutz des Kopfes
(Window Bag) auflegen, um mögliche
Verletzungen während der Aufblas-
phase zu vermeiden.
ZUR BEACHTUNG
Nie den Kopf, die Arme oder
die Ellenbogen aus den Fen-
stern herausragen lassen.
ZUR BEACHTUNG
ALLGEMEINE HINWEISE
Wenn sich die Kontroll-
leuchte ¬bei Drehen des
Schlüssels auf MAR nicht einschaltet
oder während der Fahrt (zusammen
mit der Meldung auf dem Multifunk-
tionsdisplay, wo vorgesehen) einge-
schaltet bleibt, ist möglicherweise ei-
ne Anomalie an den Rückhaltesyste-
men vorhanden. In diesem Fall könn-
ten die Airbags oder Gurtstraffer bei
einem Unfall nicht ansprechen oder
in einer geringeren Anzahl von Fäl-
len versehentlich aktiviert werden.
Wenden Sie sich vor der Weiterfahrt
für eine sofortige Kontrolle des Sy-
stems an das Fiat Kundendienstnetz.
ZUR BEACHTUNG
Die Rückenlehnen der Vor-
der- und Rücksitze nicht mit
Verkleidungen oder Bezügen ver-
decken, sofern sie nicht für die Ver-
wendung mit Side Bag geeignet sind.
ZUR BEACHTUNG

113
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

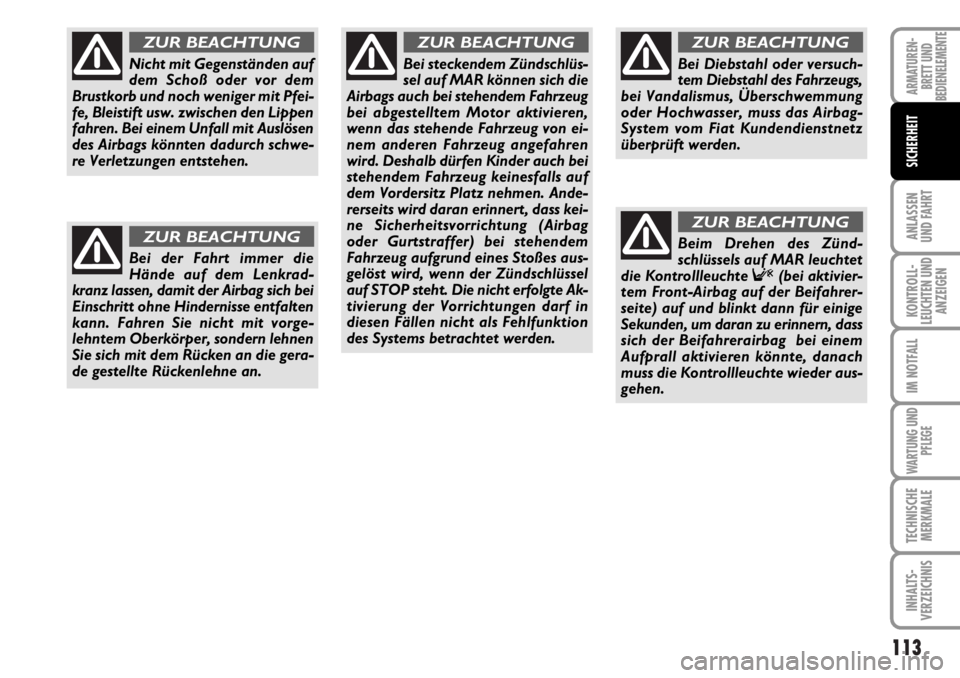

Nicht mit Gegenständen auf
dem Schoß oder vor dem
Brustkorb und noch weniger mit Pfei-
fe, Bleistift usw. zwischen den Lippen
fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwe-
re Verletzungen entstehen.
ZUR BEACHTUNG
Bei der Fahrt immer die
Hände auf dem Lenkrad-
kranz lassen, damit der Airbag sich bei
Einschritt ohne Hindernisse entfalten
kann. Fahren Sie nicht mit vorge-
lehntem Oberkörper, sondern lehnen
Sie sich mit dem Rücken an die gera-
de gestellte Rückenlehne an.
ZUR BEACHTUNG
Bei steckendem Zündschlüs-
sel auf MAR können sich die
Airbags auch bei stehendem Fahrzeug
bei abgestelltem Motor aktivieren,
wenn das stehende Fahrzeug von ei-
nem anderen Fahrzeug angefahren
wird. Deshalb dürfen Kinder auch bei
stehendem Fahrzeug keinesfalls auf
dem Vordersitz Platz nehmen. Ande-
rerseits wird daran erinnert, dass kei-
ne Sicherheitsvorrichtung (Airbag
oder Gurtstraffer) bei stehendem
Fahrzeug aufgrund eines Stoßes aus-
gelöst wird, wenn der Zündschlüssel
auf STOP steht. Die nicht erfolgte Ak-
tivierung der Vorrichtungen darf in
diesen Fällen nicht als Fehlfunktion
des Systems betrachtet werden.
ZUR BEACHTUNG
Bei Diebstahl oder versuch-
tem Diebstahl des Fahrzeugs,
bei Vandalismus, Überschwemmung
oder Hochwasser, muss das Airbag-
System vom Fiat Kundendienstnetz
überprüft werden.
ZUR BEACHTUNG
Beim Drehen des Zünd-
schlüssels auf MAR leuchtet
die Kontrollleuchte F(bei aktivier-
tem Front-Airbag auf der Beifahrer-
seite) auf und blinkt dann für einige
Sekunden, um daran zu erinnern, dass
sich der Beifahrerairbag bei einem
Aufprall aktivieren könnte, danach
muss die Kontrollleuchte wieder aus-
gehen.
ZUR BEACHTUNG

114
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

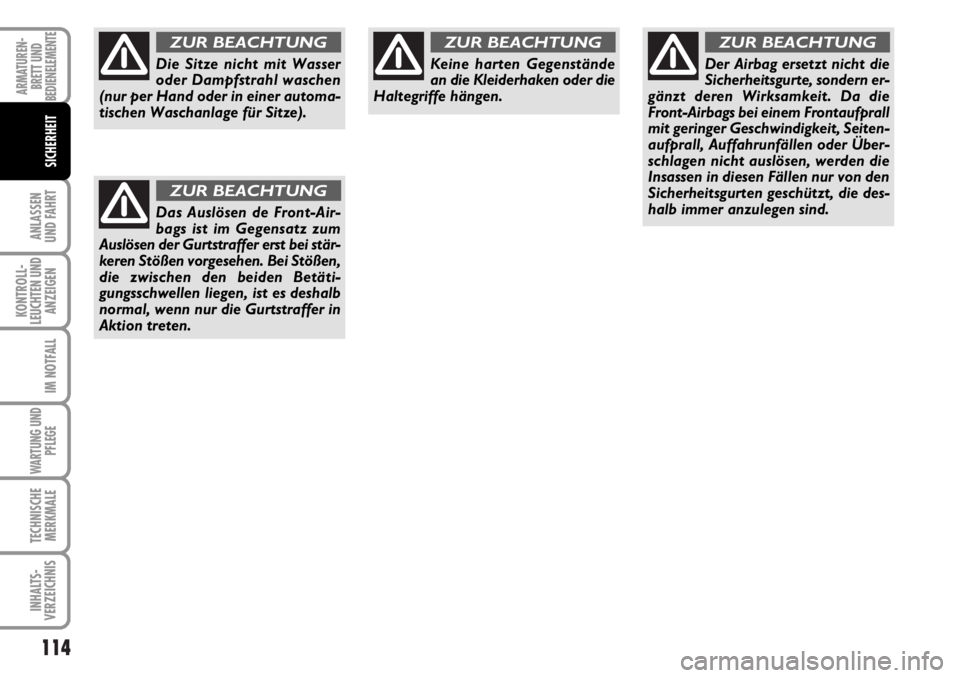

Die Sitze nicht mit Wasser
oder Dampfstrahl waschen
(nur per Hand oder in einer automa-
tischen Waschanlage für Sitze).
ZUR BEACHTUNG
Das Auslösen de Front-Air-
bags ist im Gegensatz zum
Auslösen der Gurtstraffer erst bei stär-
keren Stößen vorgesehen. Bei Stößen,
die zwischen den beiden Betäti-
gungsschwellen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in
Aktion treten.
ZUR BEACHTUNG
Keine harten Gegenstände
an die Kleiderhaken oder die
Haltegriffe hängen.
ZUR BEACHTUNG
Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern er-
gänzt deren Wirksamkeit. Da die
Front-Airbags bei einem Frontaufprall
mit geringer Geschwindigkeit, Seiten-
aufprall, Auffahrunfällen oder Über-
schlagen nicht auslösen, werden die
Insassen in diesen Fällen nur von den
Sicherheitsgurten geschützt, die des-
halb immer anzulegen sind.
ZUR BEACHTUNG

115
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
MOTOR ANLASSEN ............................................................ 116
BEIM PARKEN ........................................................................ 118
BEDIENUNG DES SCHALTGETRIEBES ......................... 118
PAGRATSCHLÄGE FÜR DAS BELADEN ....................... 119
KRAFTSTOFF EINSPAREN ................................................ 120
WINTERREIFEN .................................................................... 125
SCHNEEKETTEN .................................................................. 125
LÄNGERE AUSSERBETRIEBSETZUNG
DES FAHRZEUGS ................................................................. 126
A A
N N
L L
A A
S S
S S
E E
N N
U U
N N
D D
F F
A A
H H
R R
T T

MOTOR ANLASSEN
Das Fahrzeug verfügt über eine elektro-
nische Wegfahrsperre. Kann der Motor
nicht angelassen werden, siehe die Anga-
ben im Abschnitt “Das Fiat CODE
SYSTEM” im Kapitel “Armaturenbrett und
Bedienelemente”.
116
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRTEs ist in der ersten Benut-
zungszeit ratsam, dem Fahr-
zeug keine Maximalleistun-
gen abzuverlangen (z. B. ex-
trem hohe Beschleunigungen, lange
Fahrt bei höchsten Drehzahlen, äußerst
starkes Bremsen usw.).
Bei abgestelltem Motor den
Zündschlüssel nicht im Zünd-
schloss stecken lassen, um ei-
ne unnötige Stromentnahme
aus der Batterie zu vermeiden.
Es ist gefährlich, den Motor in
geschlossenen Räumen laufen
zu lassen. Der Motor verbraucht Sau-
erstoff und gibt Kohlendioxyd, Kohlen-
monoxyd und andere giftige Gase ab.
ZUR BEACHTUNG
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die Servolenkung. Die
auf das Bremspedal und das Lenkrad
auszuübende Kraft ist daher sehr viel
größer als normal.
ZUR BEACHTUNG
VORGEHENSWEISE
Bitte gehen Sie so vor:
❒die Handbremse anziehen;
❒Gangschaltung in Leerlaufstellung;
❒den Zündschlüssel auf MAR drehen:
Auf der Instrumententafel leuchten die
Kontrollleuchten
mund Y;
❒das Ausgehen der Kontrollleuchten
Yund mabwarten, was umso
schneller erfolgt, je wärmer der Mo-
tor ist;
❒das Kupplungspedal ohne Druck auf
das Gaspedal ganz durchtreten;
❒den Zündschlüssel sofort nach dem
Erlöschen der Kontrollleuchte auf
AVV
mdrehen. Ein zu langes Ab-
warten würde den Vorgang der Glüh-
kerzenerwärmung wieder aufheben.
Den Schlüssel sofort nach Start des
Motors loslassen.

117
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
Springt der Motor nicht beim ersten Ver-
such an, ist der Schlüssel vor Wiederho-
lung des Vorgangs erneut auf STOPzu
drehen.
Wenn mit Schlüssel auf MARdie Kon-
trollleuchte
Yauf der Instrumententa-
fel zusammen mit der Kontrollleuchte
meingeschaltet bleibt, bringen Sie den
Schlüssel wieder auf STOPund dann wie-
der auf MAR; falls die Kontrollleuchte ein-
geschaltet bleibt, versuchen Sie es wieder
mit den anderen mitgelieferten Schlüsseln.
ZUR BEACHTUNG Wenn die Kontroll-
leuchte
Yauf der Instrumententafel
mit Dauerlicht eingeschaltet bleibt, wen-
den Sie sich sofort an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG Bei abgestelltem Mo-
tor den Zündschlüssel nicht auf MARlas-
sen.
Das Blinken der Lampe
mfür 60 Sekunden während
oder nach dem eventuell län-
geren Anlassvorgang bedeutet
einen Fehler im Vorglühsystem. Springt
das Fahrzeug an, so kann es normal be-
nutzt werden, es ist aber notwendig,
schnellstmöglich das Fiat Kunden-
dienstnetz aufzusuchen.
WARMLAUFEN DES SOEBEN
GESTARTETEN MOTORS
Bitte gehen Sie so vor:
❒Mit dem Fahrzeug langsam anfahren,
mit mittleren Drehzahlen und ohne
stark Gas zu geben;
❒Vermeiden Sie es, dem Fahrzeug
schon auf den ersten Kilometern
Höchstleistungen abzuverlangen. Es ist
ratsam abzuwarten, bis der Zeiger des
Kühlflüssigkeitsthermometers anfängt
sich zu bewegen.
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die Servolen-
kung. Die auf das Bremspedal
und das Lenkrad auszuübende Kraft ist
daher sehr viel größer als normal.
Ein Anlassen durch Anschie-
ben, Abschleppen oder unter
Ausnutzung von abschüssigem
Gelände ist unbedingt zu ver-
meiden. Hierdurch würde Kraftstoff in
den Auspuffkatalysator gelangen und
ihn unwiderruflich beschädigen.
ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den
Zündschlüssel auf STOP.
ZUR BEACHTUNG Nach einer anstren-
genden Strecke ist es besser, den Motor
vor dem Abstellen im Leerlauf “wieder zu
Atem kommen zu lassen”, damit die Tem-
peratur unter der Motorhaube absinken
kann.
Das “Gasgeben” vor dem Ab-
stellen des Motors nützt
nichts, verbraucht Kraftstoff
und ist besonders schädlich
für Motore mit Turbolader.

118
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRTbitte an das Fiat Kundendienstnetz für die
Einstellung.
Bei angezogener Handbremse und
Zündschlüssel auf MARleuchtet auf der
Instrumententafel die Warnlampe
x.
Zum Lösen der Handbremse:
❒den Hebel leicht anheben und den
Entriegelungsknopf Adrücken;
❒den Knopf Agedrückt halten und
den Hebel senken. Die
Kontrollleuchte
xauf der
Instrumententafel geht aus.
Um ungewollte Bewegungen des
Fahrzeugs zu vermeiden, ist der Vorgang
bei gedrücktem Bremspedal auszuführen.
ZUR BEACHTUNG Die Handbremse
nur bei stehendem Fahrzeug oder
während der Fahrt nur bei einem Defekt
der Hydraulikanlage ziehen. Wird die
Handbremse ausnahmsweise während
der Fahrt benutzt, darf sie nur langsam
betätigt werden, um eine Blockierung
der Hinterachse mit daraus folgendem
Schleudern des Fahrzeugs zu vermeiden.
BEIM PARKEN
Bitte gehen Sie so vor:
❒Den Motor abstellen, die
Handbremse anziehen;
❒Einen Gang (den 1. Gang bei anstei-
gender oder den Rückwärtsgang bei
abschüssiger Straße) einlegen und die
Räder eingeschlagen lassen.
Wird das Fahrzeug auf einem sehr steilen
Abhang abgestellt, sind die Räder durch
Keile oder Steine zu blockieren. Der
Schlüssel sollte nicht im Zündschloss
gelassen werden, sonst könnte sich die
Batterie entladen. Bei Verlassen des
Fahrzeugs immer den Schlüssel abziehen.
HANDBREMSE Abb. 1
Der Handbremshebel befindet sich auf der
linken Seite des Fahrersitzes.
Zur Betätigung der Handbremse den He-
bel bis zur Blockierung des Fahrzeugs nach
oben ziehen. Normalerweise genügen vier
bis fünf Raststellungen auf flachem Grund,
dagegen sind neun oder zehn Raststellun-
gen bei sehr starkem Gefälle oder bela-
denem Fahrzeug erforderlich.
ZUR BEACHTUNG Wenn die Hand-
bremse nicht funktioniert, wenden Sie sich
Kinder nie alleine und unbe-
aufsichtigt im Fahrzeug las-
sen; wenn man das Fahrzeug verlässt,
immer den Schlüssel der Anlassvor-
richtung ausziehen und mitnehmen.
ZUR BEACHTUNG
fig. 1F0N0073m
BEDIENUNG DES
SCHALTGETRIEBES
Beim Einlegen der Gänge das Kupplungs-
pedal vollständig niedertreten und den
Schalthebel in die gewünschte Stellung
bringen (das Gangschema befindet sich auf
dem Schalthebelknauf Abb. 2).
Zum Einlegen des 6
.Ganges (wo vorge-
sehen), den Hebel nach rechts drücken,
um zu vermeiden, versehentlich den 4
.
Gang einzulegen. Gleicher Vorgang für den
Wechsel vom 6.zum 5.Gang.
ZUR BEACHTUNG Der Rückwärtsgang
kann nur bei vollständig stehendem Fahr-
zeug eingelegt werden. Bei laufendem Mo-
tor mindestens 2 Sekunden bei gedrück-
tem Kupplungspedal warten, bevor man
den Rückwärtsgang einlegt,um Beschädi-
gungen an den Zahnrädern und Schalt-
geräusche zu vermeiden.

119
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
fig. 2F0N0074m
Die korrekte Bedienung des
Getriebes erfordert, dass das
Kupplungspedal ganz durchgetreten
ist. Der Fußbodenbereich unter den
Pedalen darf folglich keine Hinder-
nisse aufweisen. Darauf achten, dass
eventuell zusätzliche Fußmatten gut
aufliegen und nicht mit den Pedalen
in Berührung kommen.
ZUR BEACHTUNG
Während der Fahrt nicht die
Hand auf dem Schalthebel
lassen, die dadurch ausgeüb-
te Kraft kann auf die Dauer,
obwohl sie gering ist, die inneren Gang-
schaltungselemente abnutzen.
Beim Einlegen des Rückwärtsganges R von
der Leerlaufstellung gehen Sie so vor: Den
beweglichen Ring Aunter dem Kugelgriff
anheben, und gleichzeitig den Hebel nach
links und dann nach vorn führen.
PAGRATSCHLÄGE FÜR
DAS BELADEN
Die von Ihnen benutzte Version des Du-
cato wurde für bestimmte max. zulässige
Lasten konstruiert und zugelassen (siehe
Tabellen “Gewichte” im Kapitel “Techni-
sche Merkmale”): Gewicht im fahrberei-
ten Zustand, Zuladung, Gesamtgewicht,
max. zulässige Last auf der Vorderachse,
max. zulässige Last auf der Hinterachse,
Anhängelast
Jeder dieser Grenzwerte ist
stets gegenwärtig zu halten
und darf NIE ÜBERSCHRITTEN
WERDEN. Im besonderen vergewis-
sern Sie sich, dass die max. zulässigen
Lasten auf der Vorder- und Hinter-
achse beim Beladen des Fahrzeugs
nicht überschritten werden (beson-
ders dann, wenn das Fahrzeug mit ei-
nem Sonderaufbau ausgestattet ist).Unregelmäßiges oder schar-
fes Bremsen kann die unvor-
hergesehene Verlagerung der gela-
denen Gegenstände bewirken und da-
mit eine Gefahrensituation für den
Fahrer und die Fahrgäste darstellen:
Sorgen Sie folglich vor dem Start
dafür, dass die Ladung gut an den am
Boden vorhanden Haken verankert
ist, Abb. 10. Dazu verwendet man für
das Gewicht des zu befestigenden
Materials passende Metallkabel, Sei-
le oder Riemen.
ZUR BEACHTUNG
ZUR BEACHTUNG
Auch bei auf Steigungen
oder Gefällen bzw. auf seit-
lich geneigten Straßen abgestelltem
Fahrzeug können beim Öffnen der
Hecktüren bzw. der Seitentür die
nicht verankerten Gegenstände plötz-
lich herausfallen
ZUR BEACHTUNG
ZUR BEACHTUNG Die zugelassene
Höchstlast an den Haltevorrichtungen auf
dem Boden beträgt 500 kg. Die zugelas-
sene Höchstlast an der Seitenwand beträgt
150 kg.
