Die Stoffverkleidungen Ihres
Fahrzeugs sind so beschaffen,
dass sie für eine lange Zeit
dem Verschleiß widerstehen,
dem sie normalerweise ausgesetzt sind.
Es ist jedoch absolut notwendig, lang
andauernde und/oder durch Gewalt-
einwirkung verursachte Reibungen mit
Kleidungszubehör wie Metallschlös-
sern, Schnallen, Nadelvliesbefestigun-
gen u. ä. zu vermeiden, denn da diese
lokal und mit hohem Druck auf die
Garne einwirken, können sie ein Zer-
reißen der Fäden verursachen und da-
durch das Futter beschädigen. REINIGUNG DER SITZE, DER
STOFF- UND SAMTBEZÜGE
Den Staub mit einer weichen Bürste oder
einem Staubsauger entfernen. Die beste Rei-
nigungswirkung an den Samtbezügen erzielt
man mit einer angefeuchteten Bürste. Die
Sitze mit einem feuchten Schwamm abrei-
ben, der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.Nie entflammbare Produk-
te wie Petroleumäther oder
Waschbenzin zum Reinigen der Fahr-
zeug-Innenteile benutzen. Die elek-
trostatischen Entladungen, die beim
Reiben während der Reinigung ent-
stehen, könnten einen Brand auslö-
sen.
ZUR BEACHTUNG
Keine Sprühdosen im Fahr-
zeug aufbewahren: Berstge-
fahr. Die Sprühdosen dürfen nicht ei-
ner Temperatur über 50°C ausgesetzt
werden. Diese Temperatur kann im
Fahrgastraum in der warmen Jahres-
zeit weit überschritten werden.
ZUR BEACHTUNG
FAHRGASTRAUM
Regelmäßig unter den Bodenbelägen kon-
trollieren, ob sich nicht Wasser angestaut
hat (Tropfwasser von Schuhen und Re-
genschirmen usw.), das zum Oxidieren des
Blechs führen könnte.sungsmittel, die eigens studiert wurden,
um den Anblick und die Farbe der Kom-
ponenten nicht zu verändern.
ZUR BEACHTUNG Keinen Alkohol oder
benzinhaltige Produkte zum Reinigen des
Glases der Instrumentenabdeckung ver-
wenden.
MIT ECHTEM LEDER
VERKLEIDETESLENKRAD/
SCHALTHEBELKNAUF
Die Reinigung dieser Komponenten darf
nur mit Wasser und neutraler Seife aus-
geführt werden.
Niemals Alkohol oder Produkte auf Al-
koholbasis verwenden.
Vor der Verwendung von spezifischen
Produkten für die Reinigung der Innen-
ausstattungen, durch aufmerksames
Durchlesen der Angaben auf dem Etikett
sicherstellen, dass das Produkt keinen Al-
kohol und/oder Substanzen auf Alkohol-
basis enthält.
Wenn bei den Reinigungsarbeiten der
Windschutzscheibe mit spezifischen Pro-
dukten für Fenster Tropfen auf das Leder
des Lenkrads/Schalthebelknaufs fallen, sind
diese umgehend zu entfernen, und danach
muss der betroffene Bereich mit Wasser
und neutraler Seife gewaschen werden.
ZUR BEACHTUNG Bei Verwendung der
Lenkradsperre empfiehlt sich höchste Sorg-
falt, um Kratzer auf dem Leder der Ver-
kleidung zu vermeiden. KUNSTSTOFFE IM
FAHRGASTRAUM
Es wird empfohlen, die regelmäßige Rei-
nigung der Kunststoffe mit einem in einer
Lösung von Wasser und neutraler Seife
angefeuchteten Lappen durchzuführen,
ohne stark zu reiben. Für die Entfernung
von fettigen oder hartnäckigen Flecken
verwenden Sie spezifische Produkte für
die Reinigung von Kunststoffen ohne Lö-

193
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
KENNDATEN ........................................................................ 194
MOTORCODE - KAROSSERIEVERSIONEN ................ 196
MOTOR ................................................................................... 198
KRAFTSTOFFVERSORGUNG ........................................... 199
KRAFTÜBERTRAGUNG ..................................................... 199
BREMSEN ................................................................................. 200
AUFHÄNGUNGEN .............................................................. 200
LENKUNG .............................................................................. 200
RÄDER ...................................................................................... 201
ABMESSUNGEN .................................................................... 205
FAHRLEISTUNGEN .............................................................. 211
GEWICHTE ............................................................................ 212
BETRIEBSMITTEL .................................................................. 224
FLÜSSIGKEITEN UND SCHMIERMITTEL ...................... 225
KRAFTSTOFFVERBRAUCH ............................................... 227
CO
2-EMISSIONEN ................................................................ 228
T T
E E
C C
H H
N N
I I
S S
C C
H H
E E
M M
E E
R R
K K
M M
A A
L L
E E

ZUSAMMENFASSUNG DER
KENNDATEN Abb. 1

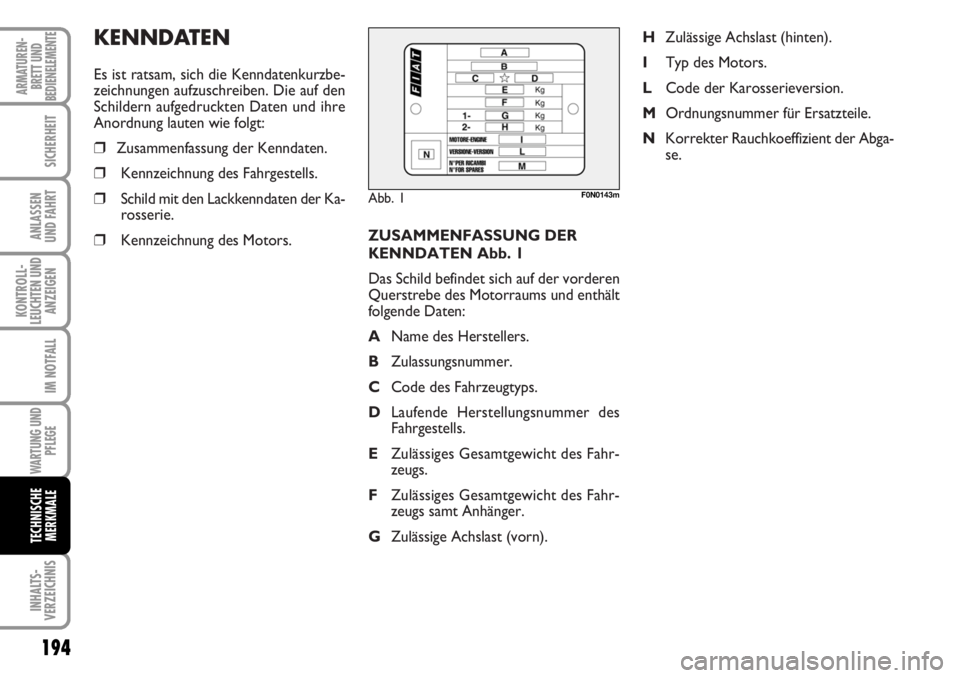

Das Schild befindet sich auf der vorderen
Querstrebe des Motorraums und enthält
folgende Daten:
AName des Herstellers.
BZulassungsnummer.
CCode des Fahrzeugtyps.
DLaufende Herstellungsnummer des
Fahrgestells.
EZulässiges Gesamtgewicht des Fahr-
zeugs.
FZulässiges Gesamtgewicht des Fahr-
zeugs samt Anhänger.
GZulässige Achslast (vorn).HZulässige Achslast (hinten).
ITyp des Motors.
LCode der Karosserieversion.
MOrdnungsnummer für Ersatzteile.
NKorrekter Rauchkoeffizient der Abga-
se.
KENNDATEN
Es ist ratsam, sich die Kenndatenkurzbe-
zeichnungen aufzuschreiben. Die auf den
Schildern aufgedruckten Daten und ihre
Anordnung lauten wie folgt:
❒Zusammenfassung der Kenndaten.
❒Kennzeichnung des Fahrgestells.
❒Schild mit den Lackkenndaten der Ka-
rosserie.
❒Kennzeichnung des Motors.
Abb. 1F0N0143m
194
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

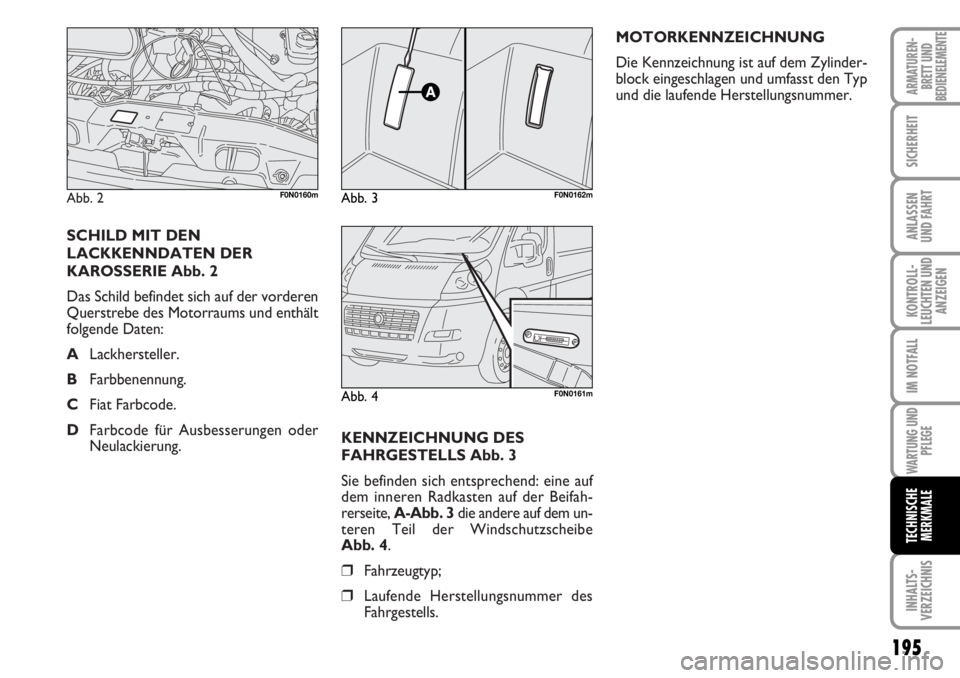

KENNZEICHNUNG DES
