2006 FIAT DUCATO Betriebsanleitung (in German)

104
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

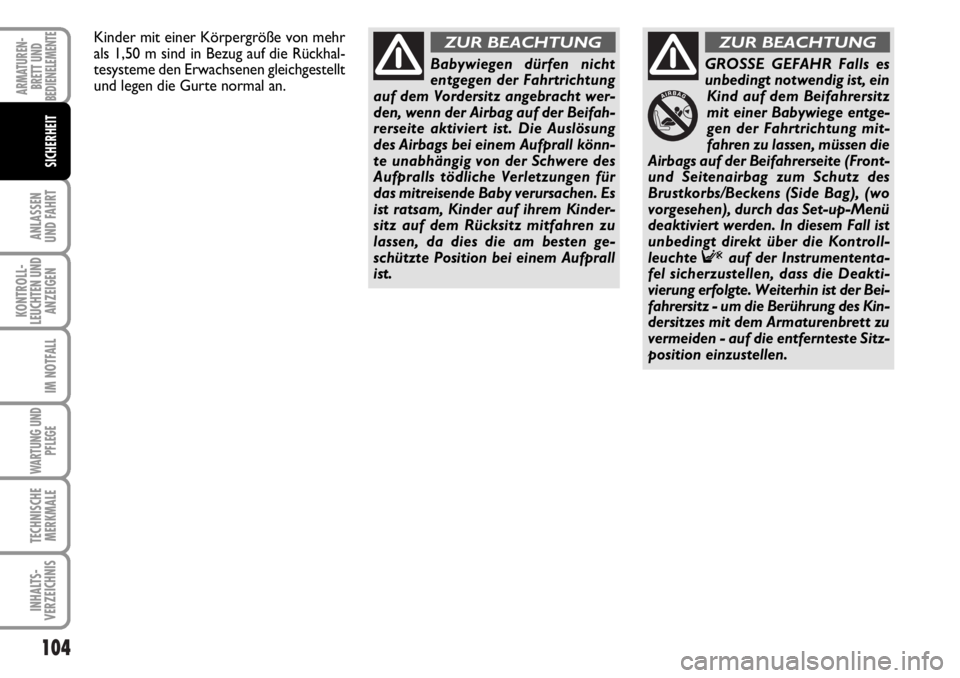

Babywiegen dürfen nicht
entgegen der Fahrtrichtung
auf dem Vordersitz angebracht wer-
den, wenn der Airbag auf der Beifah-
rerseite aktiviert ist. Die Auslösung
des Airbags bei einem Aufprall könn-
te unabhängig von der Schwere des
Aufpralls tödliche Verletzungen für
das mitreisende Baby verursachen. Es
ist ratsam, Kinder auf ihrem Kinder-
sitz auf dem Rücksitz mitfahren zu
lassen, da dies die am besten ge-
schützte Position bei einem Aufprall
ist.
ZUR BEACHTUNG
GROSSE GEFAHR Falls es
unbedingt notwendig ist, ein
Kind auf dem Beifahrersitz
mit einer Babywiege entge-
gen der Fahrtrichtung mit-
fahren zu lassen, müssen die
Airbags auf der Beifahrerseite (Front-
und Seitenairbag zum Schutz des
Brustkorbs/Beckens (Side Bag), (wo
vorgesehen), durch das Set-up-Menü
deaktiviert werden. In diesem Fall ist
unbedingt direkt über die Kontroll-
leuchte Fauf der Instrumententa-
fel sicherzustellen, dass die Deakti-
vierung erfolgte. Weiterhin ist der Bei-
fahrersitz - um die Berührung des Kin-
dersitzes mit dem Armaturenbrett zu
vermeiden - auf die entfernteste Sitz-
position einzustellen.
ZUR BEACHTUNGKinder mit einer Körpergröße von mehr
als 1,50 m sind in Bezug auf die Rückhal-
tesysteme den Erwachsenen gleichgestellt
und legen die Gurte normal an.

105
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

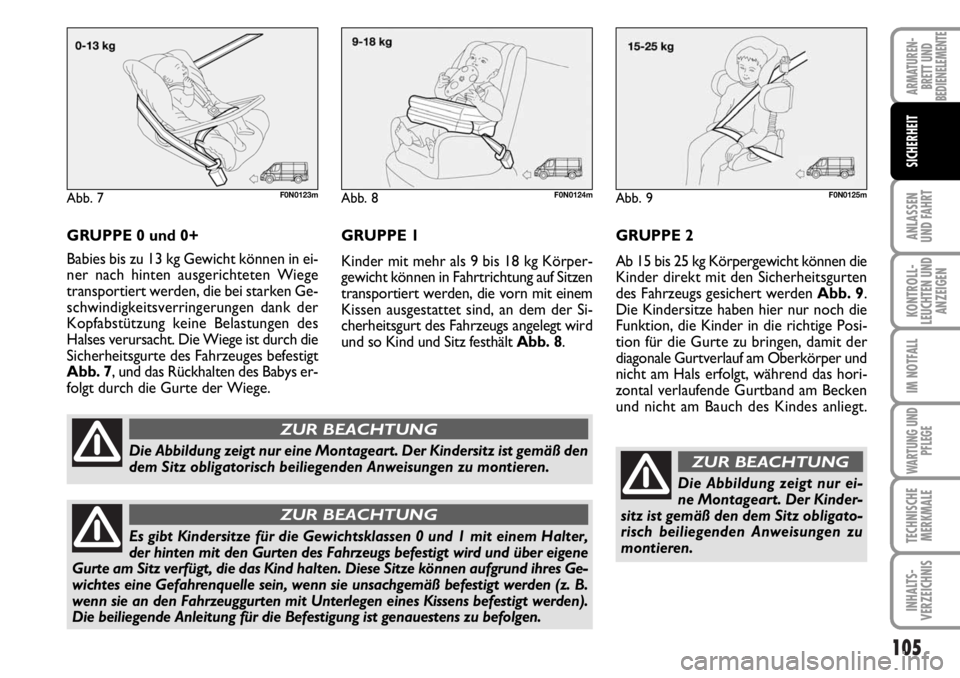

GRUPPE 0 und 0+
Babies bis zu 13 kg Gewicht können in ei-
ner nach hinten ausgerichteten Wiege
transportiert werden, die bei starken Ge-
schwindigkeitsverringerungen dank der
Kopfabstützung keine Belastungen des
Halses verursacht. Die Wiege ist durch die
Sicherheitsgurte des Fahrzeuges befestigt
Abb. 7, und das Rückhalten des Babys er-
folgt durch die Gurte der Wiege.
Abb. 7F0N0123m
Die Abbildung zeigt nur eine Montageart. Der Kindersitz ist gemäß den
dem Sitz obligatorisch beiliegenden Anweisungen zu montieren.
ZUR BEACHTUNG
Es gibt Kindersitze für die Gewichtsklassen 0 und 1 mit einem Halter,
der hinten mit den Gurten des Fahrzeugs befestigt wird und über eigene
Gurte am Sitz verfügt, die das Kind halten. Diese Sitze können aufgrund ihres Ge-
wichtes eine Gefahrenquelle sein, wenn sie unsachgemäß befestigt werden (z. B.
wenn sie an den Fahrzeuggurten mit Unterlegen eines Kissens befestigt werden).
Die beiliegende Anleitung für die Befestigung ist genauestens zu befolgen.
ZUR BEACHTUNG
Abb. 8F0N0124mAbb. 9F0N0125m
GRUPPE 2
Ab 15 bis 25 kg Körpergewicht können die
Kinder direkt mit den Sicherheitsgurten
des Fahrzeugs gesichert werden Abb. 9.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige Posi-
tion für die Gurte zu bringen, damit der
diagonale Gurtverlauf am Oberkörper und
nicht am Hals erfolgt, während das hori-
zontal verlaufende Gurtband am Becken
und nicht am Bauch des Kindes anliegt. GRUPPE 1
Kinder mit mehr als 9 bis 18 kg Körper-
gewicht können in Fahrtrichtung auf Sitzen
transportiert werden, die vorn mit einem
Kissen ausgestattet sind, an dem der Si-
cherheitsgurt des Fahrzeugs angelegt wird
und so Kind und Sitz festhält Abb. 8.
Die Abbildung zeigt nur ei-
ne Montageart. Der Kinder-
sitz ist gemäß den dem Sitz obligato-
risch beiliegenden Anweisungen zu
montieren.
ZUR BEACHTUNG

106
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
GRUPPE 3
Bei Kindern mit 22 bis 36 kg Körperge-
wicht ist der Brustumfang bereits so groß,
dass auf das Rückenteil verzichtet werden
kann.
Die Abb. 10zeigt ein Beispiel für die ge-
naue Positionierung des Kindes auf dem
Rücksitz.
Über 1,50 m Körpergrösse können Kin-
der wie Erwachsene angegurtet werden.EIGNUNG DES FAHRGASTSITZES FÜR DIE VERWENDUNG VON
KINDERSITZEN
Das Fahrzeug entspricht der neuen Europäischen Vorschrift 2000/3/CE, welche die Ein-
baubarkeit von Kindersitzen auf den verschiedenen Fahrzeugsitzen gemäß den folgen-
den Tabellen regelt:
Abb. 10F0M0126m
Die Abbildung zeigt nur ei-
ne Montageart. Der Kinder-
sitz ist gemäß den dem Sitz obligato-
risch beiliegenden Anweisungen zu
montieren.
ZUR BEACHTUNG
FAHRERHAUSVordere Sitzplätze
Gruppe Gewichtsklasse Einzelsitz Sitzbank mit 2
Fahrgast Sitzplätzen
(2 Fahrgäste)
Gruppe 0, 0+ bis zu 13 kg U (*) U
Gruppe 1 9-18 kg U (*) U
Gruppe 2 15-25 kg U (*) U
Gruppe 3 22-36 kg U (*) U
Zeichenerklärung:
U = geeignet für Rückhaltesysteme der Kategorie “Universal” nach der europäischen
Vorschrift ECE-R44 für die angegebenen “Gruppen”.
(*) Auf Fahrzeugen, die mit drehbarem Beifahrersitz ausgestattet sind, muss der Sitz
so hoch wie möglich eingestellt werden.

107
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Nachfolgend fassen wir die
Sicherheitsnormen zusammen,
die für den Transport von Kindern
zu befolgen sind:
1) Die empfohlene Position für die In-
stallierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz bei ei-
nem Unfall ist.
2) Bei Deaktivierung des Beifahrer-Air-
bags immer überprüfen, dass die bern-
steingelbe Warnleuchte auf der Instru-
mententafel dauerhaft leuchtet und so die
erfolgte Deaktivierung anzeigt.
3) Die mit dem Kindersitz ausgehändig-
ten Anweisungen, die der Lieferant mit-
liefern muss, sind strikt zu beachten. Sie
sind im Fahrzeug zusammen mit den Un-
terlagen dieser Betriebsanleitung aufzube-
wahren. Kindersitze ohne Einbauanleitung
sollten nicht verwendet werden.4) Die erfolgte Einrastung der Sicher-
heitsgurte durch Ziehen am Gurt über-
prüfen.
5) Jedes Rückhaltesystem hat nur einen
Sitz, auf dem nie zwei Kinder gleichzeitig
transportiert werden dürfen.
6) Prüfen Sie stets, dass der Gurt nicht
am Hals des Kindes anliegt.
7) Erlauben Sie Ihrem Kind nicht,
während der Fahrt ungewöhnliche Stel-
lungen einzunehmen oder den Gurt ab-
zuschnallen.
8) Kinder im Fahrzeug nicht auf den
Schoß nehmen, auch keine Neugebore-
nen. Niemand, auch wenn er noch so kräf-
tig ist, kann sie im Fall eines Aufpralls fest-
halten.
9) Nach einem Unfall den Kindersitz
durch einen neuen austauschen.

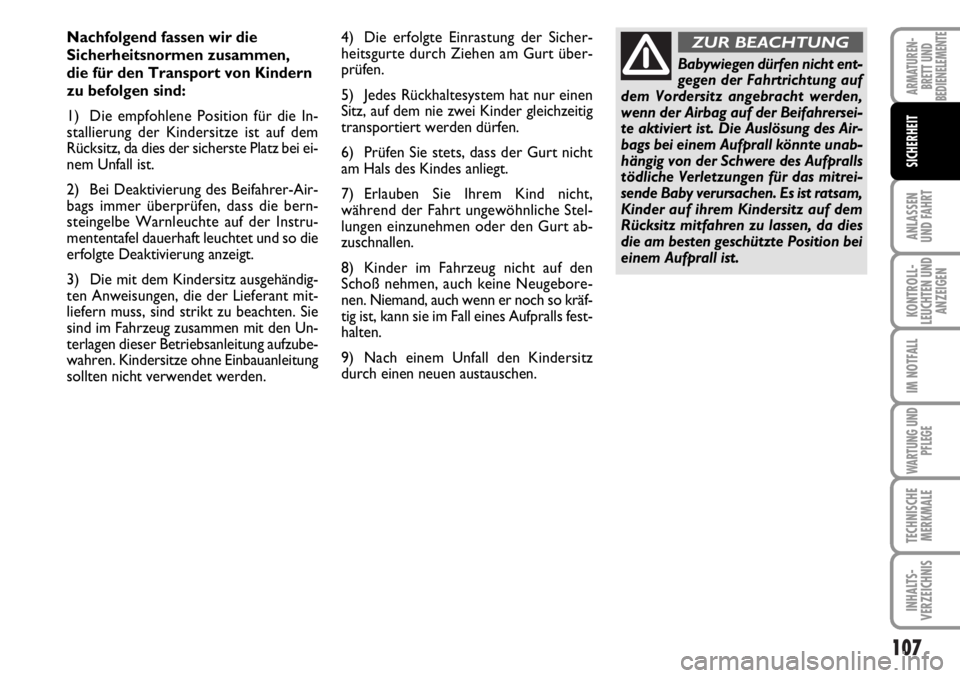

Babywiegen dürfen nicht ent-
gegen der Fahrtrichtung auf
dem Vordersitz angebracht werden,
wenn der Airbag auf der Beifahrersei-
te aktiviert ist. Die Auslösung des Air-
bags bei einem Aufprall könnte unab-
hängig von der Schwere des Aufpralls
tödliche Verletzungen für das mitrei-
sende Baby verursachen. Es ist ratsam,
Kinder auf ihrem Kindersitz auf dem
Rücksitz mitfahren zu lassen, da dies
die am besten geschützte Position bei
einem Aufprall ist.
ZUR BEACHTUNG

108
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
FRONTAIRBAG
Das Fahrzeug ist mit Frontairbags für Fah-
rer und Beifahrer ausgestattet.
Der Front-Airbag für Fahrer / Beifahrer
schützen die Insassen der Vordersitze im
Falle eines mittelschweren, frontalen Auf-
pralls durch das Aufblasen eines Luftkis-
sens zwischen der Person und dem Lenk-
rad bzw. dem Armaturenbrett.
Das Nichtansprechen bei anderen Auf-
pralltypen (seitlich, hinten, Überschlagen
usw.) ist daher nicht als Systemstörung
auszulegen.
Bei einem Frontaufprall veranlasst eine
elektronische Steuerung ein eventuell er-
forderliches Aufblasen des Luftkissens.
Das Luftkissen füllt sich sofort und schützt
somit die Körper der vorderen Passagie-
re vor einem Aufprall auf Fahrzeugteile,
die eventuell Verletzungen verursachen
könnten. Sofort danach entleert sich das
Kissen.Der Frontairbag für Fahrer und Beifahrer
sind kein Ersatz, sondern eine Ergänzung
für den Sicherheitsgurt, der beim Fahren
immer angelegt werden sollte, wie es die
Gesetzgebung in Europa und in den mei-
sten außereuropäischen Landern auch
vorschreibt.
Ihr Volumen im Moment des maximalen
Aufblasens füllt den Großteil des Raumes
zwischen Lenkrad und Fahrer und Arma-
turenbrett und Beifahrer aus.
Bei einem Aufprall würde ein nicht ange-
schnallter Fahrgast nach vorn fallen und
mit dem sich noch aufblasenden Kissen in
Berührung kommen. In diesem Fall ver-
ringert sich der Schutz des Luftkissens.Die Frontairbags könnten in folgenden Fäl-
len nicht ansprechen:❒beim Aufprall gegen stark verformba-
re Gegenstände, wenn die Frontfläche
des Fahrzeugs nicht betroffen ist (zum
Beispiel Aufprall der Stoßstange gegen
die Leitplanke, Kieshaufen usw.);
❒Unterfahren anderer Fahrzeuge (z.B.
unter einen Lastkraftwagen oder Leit-
planken); da sie keinen zusätzlichen
Schutz zu den Sicherheitsgurten bie-
ten und somit ihre Aktivierung unnötig
wäre. Das Nichtansprechen in diesen
Fällen ist daher nicht als System-
störung auszulegen.

109
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

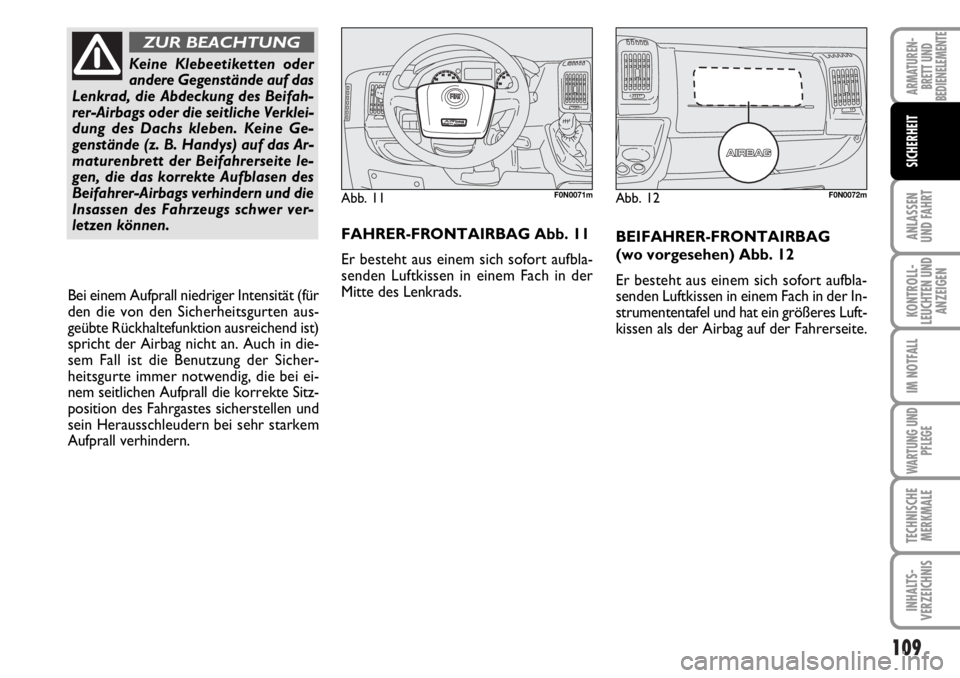

BEIFAHRER-FRONTAIRBAG
(wo vorgesehen) Abb. 12
Er besteht aus einem sich sofort aufbla-
senden Luftkissen in einem Fach in der In-
strumententafel und hat ein größeres Luft-
kissen als der Airbag auf der Fahrerseite.
Abb. 11F0N0071mAbb. 12F0N0072m
FAHRER-FRONTAIRBAG Abb. 11
Er besteht aus einem sich sofort aufbla-
senden Luftkissen in einem Fach in der
Mitte des Lenkrads.
Keine Klebeetiketten oder
andere Gegenstände auf das
Lenkrad, die Abdeckung des Beifah-
rer-Airbags oder die seitliche Verklei-
dung des Dachs kleben. Keine Ge-
genstände (z. B. Handys) auf das Ar-
maturenbrett der Beifahrerseite le-
gen, die das korrekte Aufblasen des
Beifahrer-Airbags verhindern und die
Insassen des Fahrzeugs schwer ver-
letzen können.
ZUR BEACHTUNG
Bei einem Aufprall niedriger Intensität (für
den die von den Sicherheitsgurten aus-
geübte Rückhaltefunktion ausreichend ist)
spricht der Airbag nicht an. Auch in die-
sem Fall ist die Benutzung der Sicher-
heitsgurte immer notwendig, die bei ei-
nem seitlichen Aufprall die korrekte Sitz-
position des Fahrgastes sicherstellen und
sein Herausschleudern bei sehr starkem
Aufprall verhindern.

110
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
MANUELLE DEAKTIVIERUNG
DER FRONT- UND
SEITENAIRBAGS
AUF DER BEIFAHRERSEITE ZUM
SCHUTZ DES OBERKÖRPERS
(Side Bag) (wo vorgesehen)
Sollte es unbedingt notwendig sein, ein
Kind auf dem Beifahrersitz zu transpor-
tieren, kann der Front- und Seitenairbag
zum Schutz des Brustkorbs auf der Bei-
fahrerseite (Side Bag) (wo vorgesehen) de-
aktiviert werden.
Die Kontrollleuchte
Fauf der Instru-
mententafel leuchtet kontinuierlich bis zur
erneuten Aktivierung der Front- und Sei-
tenairbags (Side Bag) (wo vorgesehen)
zum Schutz des Oberkörpers.
GROSSE GEFAHR: Ba-
bywiegen dürfen nicht ent-
gegen der Fahrtrichtung auf
dem Vordersitz angebracht
werden, wenn ein Airbag
auf der Beifahrerseite ein-
geschaltet ist (ON). Die Auslösung des
Airbags bei einem Aufprall könnte
tödliche Verletzungen für das mitrei-
sende Baby verursachen. Falls unbe-
dingt notwendig, ist der Airbag auf
der Beifahrerseite immer auszuschal-
ten, wenn ein Kindersitz auf dem Vor-
dersitz angebracht wird. Weiterhin ist
der Beifahrersitz - um die Berührung
des Kindersitzes mit dem Armaturen-
brett zu vermeiden - auf die entfern-
teste Sitzposition einzustellen. Auch
wenn keine Gesetzesvorschriften vor-
handen sind, empfiehlt es sich, zum
besten Schutz der Erwachsenen, den
Airbag sofort wieder einzuschalten,
sobald die Beförderung der Kinder
nicht mehr notwendig ist.
ZUR BEACHTUNG
Für die manuelle Deaktivie-
rung des Front- und Seiten-
airbags zum Schutz des Brustkorbs
(Side Bag) (wo vorgesehen) konsul-
tieren Sie bitte das Kapitel “Armatu-
renbrett und Bedienelemente” in den
Abschnitten “Digitales Display” und
“Multifunktionsdisplay”.
ZUR BEACHTUNG
SEITENAIRBAGS
Das Fahrzeug ist vorn mit Seitenairbags
zum Schutz des Brustkorbs (Side Bag
vorn) für Fahrer und Beifahrer (wo vor-
gesehen), mit Airbags zum Schutz der
Köpfe der vorderen Insassen (Window
Bag) (wo vorgesehen) ausgestattet.
Die Seitenairbags (wo vorgesehen) schüt-
zen die Insassen bei seitlichen mittel-
schweren Aufprällen durch ein Kissen, das
sich zwischen den Insassen und die In-
nenteile der Seitenstruktur des Fahrzeugs
legt.
Die nicht erfolgte Aktivierung der Seite-
nairbags bei anderen Aufprallarten (Fron-
talaufprall, Auffahrunfall, Überschlagen
usw...) zeigt daher keinen Systemfehler an.
Bei einem seitlichen Aufprall veranlasst ei-
ne elektronische Steuerung ein eventuell
erforderliches Aufblasen des Luftkissens.
Das Luftkissen füllt sich sofort und schützt
somit die Körper der Passagiere vor ei-
nem Aufprall auf Fahrzeugteile, die even-
tuell Verletzungen verursachen könnten.
Sofort danach entleert sich das Kissen.
Die Seitenairbags (wo vorgesehen) erset-
zen die Sicherheitsgurte nicht, sondern er-
gänzen ihre Wirksamkeit. Es wird daher
empfohlen, die Sicherheitsgurte immer an-
zulegen, was auch in Europa und den mei-
sten außereuropäischen Ländern gesetz-
lich vorgeschrieben ist.

111
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

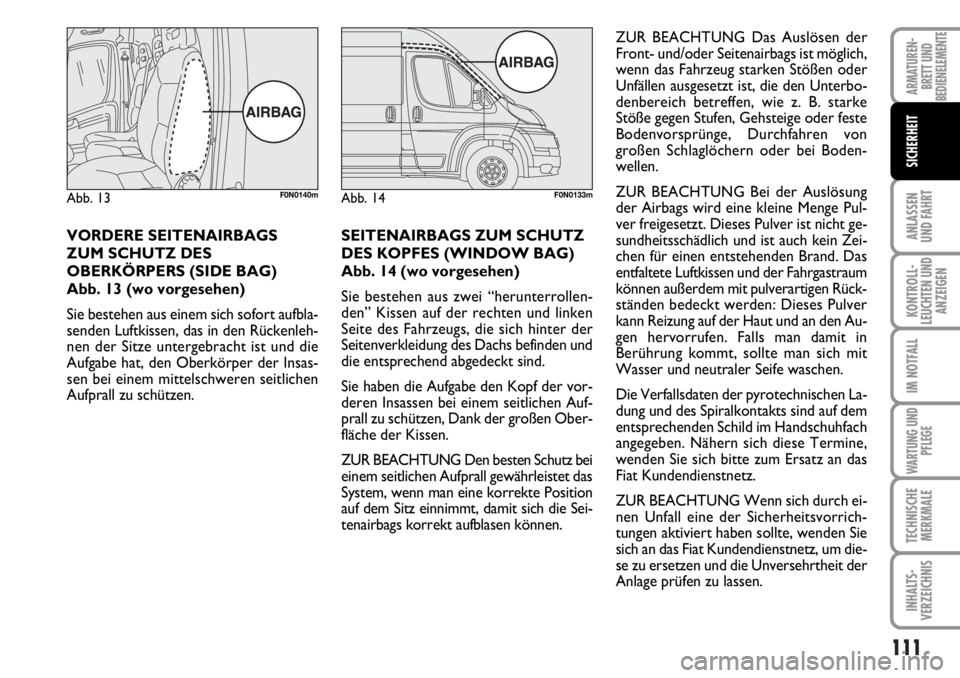

VORDERE SEITENAIRBAGS
ZUM SCHUTZ DES
OBERKÖRPERS (SIDE BAG)
Abb. 13 (wo vorgesehen)
Sie bestehen aus einem sich sofort aufbla-
senden Luftkissen, das in den Rückenleh-
nen der Sitze untergebracht ist und die
Aufgabe hat, den Oberkörper der Insas-
sen bei einem mittelschweren seitlichen
Aufprall zu schützen.SEITENAIRBAGS ZUM SCHUTZ
DES KOPFES (WINDOW BAG)
Abb. 14 (wo vorgesehen)
Sie bestehen aus zwei “herunterrollen-
den” Kissen auf der rechten und linken
Seite des Fahrzeugs, die sich hinter der
Seitenverkleidung des Dachs befinden und
die entsprechend abgedeckt sind.
Sie haben die Aufgabe den Kopf der vor-
deren Insassen bei einem seitlichen Auf-
prall zu schützen, Dank der großen Ober-
fläche der Kissen.
ZUR BEACHTUNG Den besten Schutz bei
einem seitlichen Aufprall gewährleistet das
System, wenn man eine korrekte Position
auf dem Sitz einnimmt, damit sich die Sei-
tenairbags korrekt aufblasen können.
Abb. 13F0N0140mAbb. 14F0N0133m
ZUR BEACHTUNG Das Auslösen der
Front- und/oder Seitenairbags ist möglich,
wenn das Fahrzeug starken Stößen oder
Unfällen ausgesetzt ist, die den Unterbo-
denbereich betreffen, wie z. B. starke
Stöße gegen Stufen, Gehsteige oder feste
Bodenvorsprünge, Durchfahren von
großen Schlaglöchern oder bei Boden-
wellen.
ZUR BEACHTUNG Bei der Auslösung
der Airbags wird eine kleine Menge Pul-
ver freigesetzt. Dieses Pulver ist nicht ge-
sundheitsschädlich und ist auch kein Zei-
chen für einen entstehenden Brand. Das
entfaltete Luftkissen und der Fahrgastraum
können außerdem mit pulverartigen Rück-
ständen bedeckt werden: Dieses Pulver
kann Reizung auf der Haut und an den Au-
gen hervorrufen. Falls man damit in
Berührung kommt, sollte man sich mit
Wasser und neutraler Seife waschen.
Die Verfallsdaten der pyrotechnischen La-
dung und des Spiralkontakts sind auf dem
entsprechenden Schild im Handschuhfach
angegeben. Nähern sich diese Termine,
wenden Sie sich bitte zum Ersatz an das
Fiat Kundendienstnetz.
ZUR BEACHTUNG Wenn sich durch ei-
nen Unfall eine der Sicherheitsvorrich-
tungen aktiviert haben sollte, wenden Sie
sich an das Fiat Kundendienstnetz, um die-
se zu ersetzen und die Unversehrtheit der
Anlage prüfen zu lassen.
