2006 FIAT DUCATO Betriebsanleitung (in German)

168
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

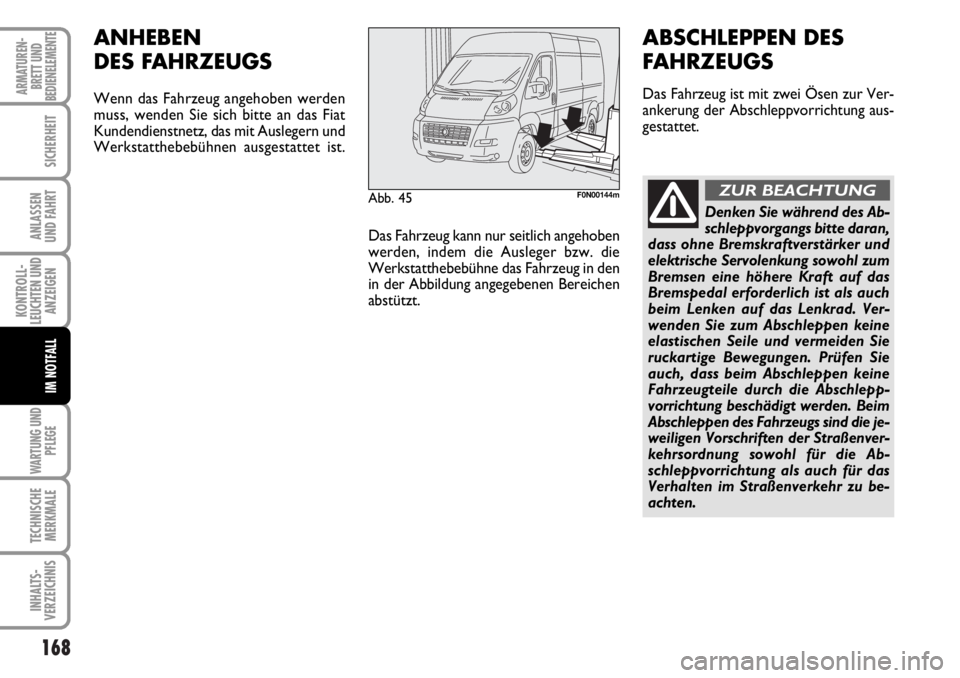

Abb. 45F0N00144m
ANHEBEN
DES FAHRZEUGS
Wenn das Fahrzeug angehoben werden
muss, wenden Sie sich bitte an das Fiat
Kundendienstnetz, das mit Auslegern und
Werkstatthebebühnen ausgestattet ist.
Das Fahrzeug kann nur seitlich angehoben
werden, indem die Ausleger bzw. die
Werkstatthebebühne das Fahrzeug in den
in der Abbildung angegebenen Bereichen
abstützt.
ABSCHLEPPEN DES
FAHRZEUGS
Das Fahrzeug ist mit zwei Ösen zur Ver-
ankerung der Abschleppvorrichtung aus-
gestattet.
Denken Sie während des Ab-
schleppvorgangs bitte daran,
dass ohne Bremskraftverstärker und
elektrische Servolenkung sowohl zum
Bremsen eine höhere Kraft auf das
Bremspedal erforderlich ist als auch
beim Lenken auf das Lenkrad. Ver-
wenden Sie zum Abschleppen keine
elastischen Seile und vermeiden Sie
ruckartige Bewegungen. Prüfen Sie
auch, dass beim Abschleppen keine
Fahrzeugteile durch die Abschlepp-
vorrichtung beschädigt werden. Beim
Abschleppen des Fahrzeugs sind die je-
weiligen Vorschriften der Straßenver-
kehrsordnung sowohl für die Ab-
schleppvorrichtung als auch für das
Verhalten im Straßenverkehr zu be-
achten.
ZUR BEACHTUNG

169
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Abb. 46F0N0134m
Beim Abschleppen des Fahr-
zeugs nicht den Motor an-
lassen.
ZUR BEACHTUNG
Vor dem Abschleppen die
Lenkradsperre ausschalten
(siehe Abschnitt “Zündschloss” im Ka-
pitel “Armaturenbrett und Bedienele-
mente”). Denken Sie während des Ab-
schleppvorgangs bitte daran, dass oh-
ne Bremskraftverstärker und elektri-
sche Servolenkung sowohl zum Brem-
sen eine höhere Kraft auf das Brems-
pedal erforderlich ist als auch beim
Lenken auf das Lenkrad. Verwenden
Sie zum Abschleppen keine elastischen
Seile und vermeiden Sie ruckartige Be-
wegungen. Prüfen Sie auch, dass beim
Abschleppen keine Fahrzeugteile
durch die Abschleppvorrichtung be-
schädigt werden. Beim Abschleppen
des Fahrzeugs sind die jeweiligen Vor-
schriften der Straßenverkehrsordnung
sowohl für die Abschleppvorrichtung
als auch für das Verhalten im Straßen-
verkehr zu beachten.
ZUR BEACHTUNG
Abb. 47F0N0135m
Abb. 48F0N0136m

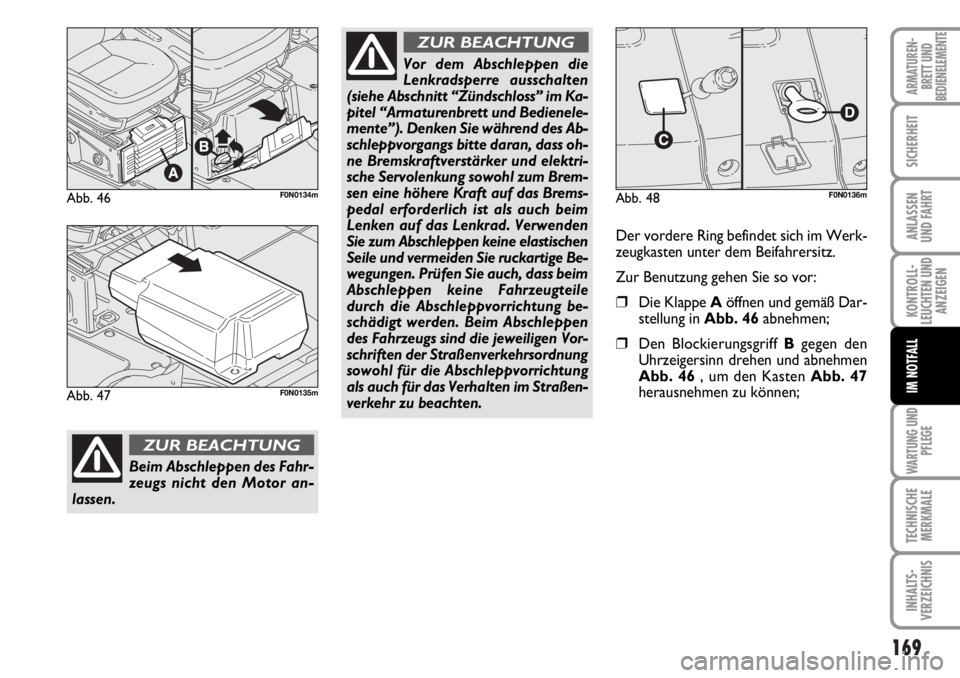

Der vordere Ring befindet sich im Werk-
zeugkasten unter dem Beifahrersitz.
Zur Benutzung gehen Sie so vor:
❒Die Klappe Aöffnen und gemäß Dar-
stellung in Abb. 46abnehmen;
❒Den Blockierungsgriff Bgegen den
Uhrzeigersinn drehen und abnehmen
Abb. 46 , um den Kasten Abb. 47
herausnehmen zu können;

170
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Abb. 49F0N0117m
❒Den mitgelieferten Schraubenzieher
aus dem Kasten herausnehmen, und
den Verschluss C-Abb. 48 durch Ab-
hebeln am angegebenen Punkt anhe-
ben;
❒Den Abschleppring Daus dem Kasten
herausnehmen und am Gewindebol-
zen Abb. 48einschrauben.

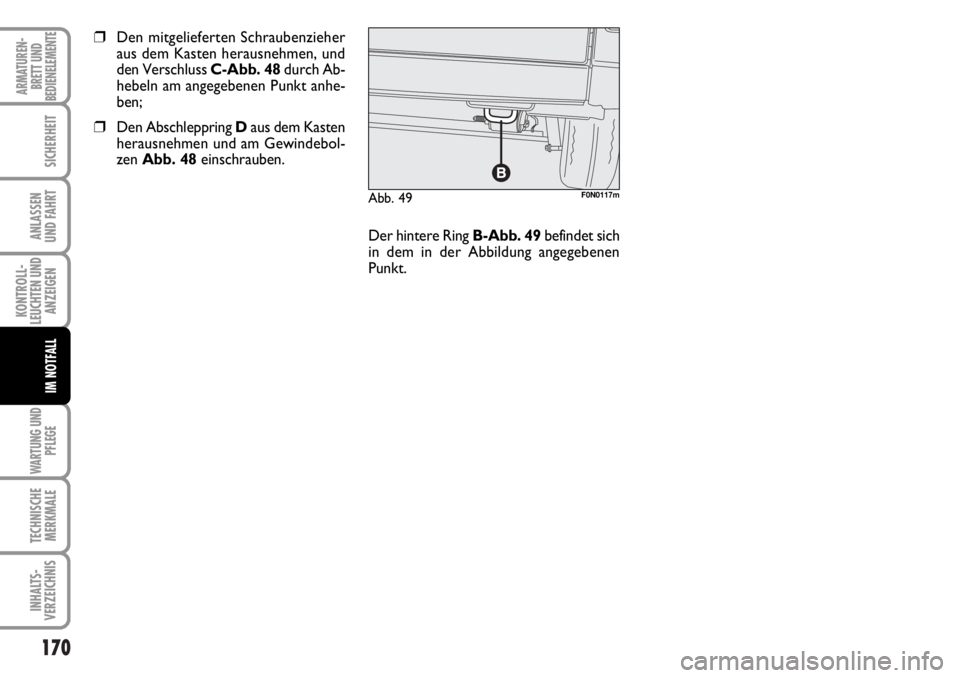

Der hintere Ring B-Abb. 49befindet sich
in dem in der Abbildung angegebenen
Punkt.

171
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
PROGRAMMIERTE WARTUNG ...................................... 172
PLAN DER PROGRAMMIERTEN WARTUNG ............ 173
PERIODISCHE KONTROLLEN ........................................ 177
VERWENDUNG DES FAHRZEUGS UNTER
SCHWEREN EINSATZBEDINGUNGEN ........................ 177
KONTROLLE DER FÜLLSTÄNDE ................................... 178
LUFTFILTER ............................................................................ 184
POLLENFILTER ...................................................................... 184
BATTERIE ................................................................................ 184
RÄDER UND REIFEN .......................................................... 187
GUMMISCHLAUCHLEITUNGEN .................................... 188
WINDSCHUTZ-/HECKSCHEIBENWISCHER .............. 188
KAROSSERIE .......................................................................... 190
FAHRGASTRAUM ................................................................ 192
W W
A A
R R
T T
U U
N N
G G
U U
N N
D D
P P
F F
L L
E E
G G
E E

172
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
ZUR BEACHTUNG Die Inspektionen der
programmierten Wartung sind vom Her-
steller vorgeschrieben. Die Nichteinhal-
tung dieser Inspektionen könnte zum Ga-
rantieverlust führen.
Der Service der programmierten War-
tung wird durch das gesamte Fiat Kun-
dendienstnetz zu den vorgesehenen Ter-
minen ausgeführt.
Sollten im Verlauf der Inspektion außer
der vorgesehenen Eingriffe zusätzliche
Austausch- oder Reparaturarbeiten er-
forderlich werden, können diese nur mit
dem ausdrücklichen Einverständnis des
Kunden ausgeführt werden.ZUR BEACHTUNG Es empfiehlt sich,
eventuelle kleine Betriebsstörungen sofort
dem Fiat Kundendienstnetz zu melden, oh-
ne bis zur Ausführung der nächsten In-
spektion zu warten.
Wird das Fahrzeug häufig zum Ziehen ei-
nes Anhängers benutzt, ist die Zeitspanne
zwischen den Terminen der program-
mierten Wartung zu verkürzen.PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist zur Sicherstel-
lung einer langen Lebensdauer des Fahr-
zeugs in optimalem Zustand ausschlagge-
bend.
Aus diesem Grund sieht Fiat alle
40.000/45.000 Kilometer je nach Motori-
sierung eine Reihe von Kontrollen und
Wartungseingriffen vor.
Die programmierte Wartung berücksich-
tigt jedoch nicht alle Anforderungen des
Fahrzeugs: In der ersten Zeit vor der
40.000/45.000 Kilometer-Inspektion und
auch später sind einige Eingriffe zwischen
den Inspektionen erforderlich, wie zum
Beispiel die systematische Kontrolle mit
eventuellem Nachfüllen der Flüssigkeits-
stände, des Reifendrucks usw...

173
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
PLAN DER PROGRAMMIERTEN WARTUNG (120 Multijet - 130 Multijet)
Tausend Kilometer
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren
des Reifendrucks
Kontrolle der Funktion der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkleuchten, Ladefläche, Kontrollleuchten
der Instrumententafel usw.)
Kontrolle Zustand der Scheibenwisch-/waschanlage und eventuelle
Einstellung der Spritzdüsen
Kontrolle der Ausrichtung/Abnutzung der Wischblätter
Kontrolle Zustand/Verschleiß der Bremsbeläge und Anzeigefunktion für
Verschleiß der vorderen und hinteren Scheibenbremsbeläge (wo vorhanden)
Kontrolle Zustand und Verschleiß der hinteren Trommelbremsdichtungen
(wo vorhanden)
Sichtkontrolle des Zustands und der Unversehrtheit von:
Karosserieaußenhaut und Unterbodenschutz, Rohr- und Schlauchleitungen
(Auspuff - Kraftstoffversorgung - Bremsen), Gummielemente (Kappen - Muffen
- Buchsen - usw.) - Schläuche der Brems- und Versorgungsanlage
Sichtkontrolle Zustand/Spannung der Keilriemen der Hilfsorgane
(ausschließlich Motoren, die mit automatischen Riemenspannern
ausgestattet sind )
Kontrolle/Einstellung des Handbremshebelwegs
Abgaskontrolle/Abgastrübungsmessung
Kontrolle des Reinigungszustandes der Schlösser und Reinigung/
Schmierung der Hebel

174
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●●●●●
●
●
●
●●●●●
●●
●●●●●
Tausend Kilometer
Auswechseln des Motoröls und Motorölfilters
Auswechseln des Kraftstofffilters
Auswechseln Luftfiltereinsatz
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung - Bremsen - Servolenkung - Scheibenwaschanlage - usw.)
Kontrolle des Zahnriemens der Motorsteuerung
Auswechseln des Keilriemens der Hilfsorgane
Auswechseln des Zahnriemens der Motorsteuerung (*)
Kontrolle der Funktion der Motorsteuerelektroniken (mit Diagnosestecker)
Auswechseln der Bremsflüssigkeit (oder alle 2 Jahre)
Auswechseln des Pollenfilters (oder alle 24 Monate)
(*) Oder auch alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fahren im Stadtzyklus mit langen Leerlaufphasen, Gebrauch
auf besonders staubigen Straßen oder auf Straßen, die mit Sand und / oder Salz bestreut sind) oder alle 5 Jahre unabhängig
von der Kilometerleistung

175
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
40 80 120 160 200
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
PLAN DER PROGRAMMIERTEN WARTUNG (100 Multijet)
Tausend Kilometer
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren
des Reifendrucks
Kontrolle der Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger, Warnblinkleuchten, Ladefläche,
Kontrollleuchten der Instrumententafel usw.)
Kontrolle Zustand der Scheibenwisch-/waschanlage und eventuelle
Einstellung der Spritzdüsen
Kontrolle der Ausrichtung/Abnutzung der Wischblätter
Kontrolle Zustand/Verschleiß der Bremsbeläge und Anzeigefunktion für
Verschleiß der vorderen und hinteren Scheibenbremsbeläge (wo vorhanden)
Kontrolle Zustand und Verschleiß der hinteren Trommelbremsdichtungen
wo vorhanden)
Sichtkontrolle des Zustands und der Unversehrtheit von:
Karosserieaußenhaut und Unterbodenschutz, Rohr- und Schlauchleitungen
(Auspuff - Kraftstoffversorgung - Bremsen), Gummielemente (Kappen -
Muffen - Buchsen - usw.) - Schläuche der Brems- und Versorgungsanlage
Sichtkontrolle Zustand/Spannung der Keilriemen der Hilfsorgane
Kontrolle/Einstellung des Handbremshebelwegs
Abgaskontrolle/Abgastrübungsmessung
Kontrolle des Reinigungszustandes der Schlösser und Reinigung/
Schmierung der Hebel
Auswechseln des Motoröls und Motorölfilters
