2006 FIAT DUCATO Betriebsanleitung (in German)

160
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Abb. 42F0N0097m
Abb. 41F0N0098m
Verteiler im Motorraum
Für den Zugang zum Sicherungsverteiler
muss der betreffende Schutzdeckel Abb.
41entfernt werden.

161
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Optionales Steuergerät am mittle-
ren rechten Pfosten (vorgesehen)
Für den Zugang zum Sicherungsverteiler
muss der betreffende Schutzdeckel Abb.
43 entfernt werden.
Abb. 43F0N0172m
Abb. 44F0N0171m

162
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
ZUSAMMENFASSUNG ALLER SICHERUNGEN
Sicherungsverteiler Armaturenbrett
VERBRAUCHER SICHERUNG AMPERE
Abblendlicht rechts F12 7,5
Abblendlicht links/Korrektur des Neigungswinkels der Scheinwerfer F13 7,5
Relais Steuerelektronik Motorraum, Relais Steuerelektronik Instrumententafel
(+Schlüssel)F31 7,5
Innenleuchten Kleinbus (Notleuchten) F32 10
Steckdose hinten F33 15
UnbelegtF34 –
Rückfahrlichter, Steuergerät Sevotronic, Sensor für Vorhandensein von
Wasser im Dieselfilter, (+Schlüssel) F35 7,5
Steuergerät Zentralverriegelung (+ Batterie) F36 20
Schalter Bremslicht (Haupt-), drittes Bremslicht, Instrumententafel (+Schlüssel) F37 10
Relais Steuergerät Instrumententafel (+Batterie) F38 10
EOBD-Stecker, Autoradio, Steuerung A/C, Alarmanlage, Fahrtschreiber,
Timer Webasto (+Batterie) F39 10
Heizscheibe links, Entfrostung des Spiegels auf der Fahrerseite F40 15
Heizscheibe rechts, Entfrostung des Spiegels auf der Beifahrerseite F41 15
ABS, ASR, ESP, Schalter Bremslichter (sekundär) (+Schlüssel) F42 7,5
Scheibenwischer (+Schlüssel) F43 30

163
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
VERBRAUCHER SICHERUNG AMPERE
Zigarettenanzünder, Steckdose vorn F44 20
Bedienelemente auf der Fahrertür, Bedienelemente auf der Beifahrertür F45 7,5
UnbelegtF46 –
Fensterheber Fahrerseite F47 20
Fensterheber Beifahrerseite F48 20
Autoradio, Fensterheber Fahrerseite, Bedienelemente auf der Instrumententafel,
Steuergerät Alarmanlage, Regensensor (+Schlüssel) F49 7,5
Airbag (+Schlüssel) F50 7,5
Steuerung A/C, Cruise Control, Fahrtschreiber (+Schlüssel) F51 7,5
Relais optionales Steuergerät F52 7,5
Instrumententafel, Nebelschlussleuchte (+Batterie) F53 7,5

164
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Verteiler im Motorraum
VERBRAUCHER SICHERUNG AMPERE
Pumpe ABS (+Batterie) F01 40
Vorglühkerzen (+Batterie) F02 50
Zündschalter (+Batterie) F03 30
Webasto-Steuerelektronik (+Batterie) F04 20
Belüftung Innenraum mit Webasto (+Batterie) F05 20
Lüfterrad mit hoher Geschwindigkeit Motorkühlung (+Batterie) F06 40/60
Lüfterrad mit niedriger Geschwindigkeit Motorkühlung (+Batterie) F07 40/50
Lüfterrad Innenraum (+Schlüssel) F08 40
Scheibenwaschpumpe F09 20
Akustisches Signal F10 15
Elektronische Einspritzanlage (sekundäre Dienste) F11 15
Fernlicht rechts F14 7,5
Fernlicht linksF15 7,5
Elektronische Einspritzanlage (+Schlüssel) F16 7,5
Elektronische Einspritzanlage (primäre Dienste) F17 10
Steuergerät Motorkontrolle (+Batterie) F18 7,5
Klimaanlagenkompressor F19 7,5
Scheinwerferwaschpumpe F20 30

165
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
VERBRAUCHER SICHERUNG AMPERE
Kraftstoffpumpe F21 15
Elektronische Einspritzanlage (primäre Dienste) F22 20
Elektroventile ABS F23 30
Automatikgetriebe 8 (+Schlüssel) F24 15
Nebelscheinwerfer F30 15

166
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
Optionales Steuergerät Mittlerer Rechter Pfosten
VERBRAUCHER SICHERUNG AMPERE
UnbelegtF54 –
Beheizte SitzeF55 15
Steckdose hintere Fahrgäste F56 15
Zusatzheizung unter dem Sitz F57 10
Seitliche Standlichter F58 10
Selbstnivellierende Aufhängungen (+Batterie) F59 7,5
UnbelegtF60 –
UnbelegtF61 –
UnbelegtF62 –
Steuerung Zusatzheizung Fahrgäste F63 10
UnbelegtF64 –
Lüfterrad Zusatzheizung Fahrgäste F65 30

167
KONTROLL-
LEUCHTEN UND
ANZEIGEN
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL

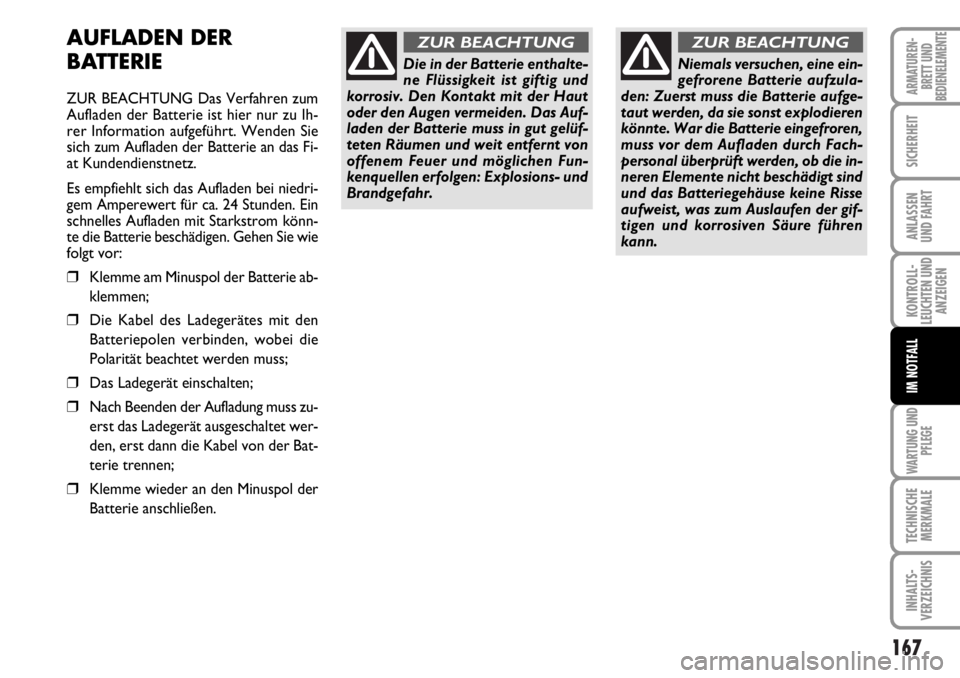

AUFLADEN DER
BATTERIE
ZUR BEACHTUNG Das Verfahren zum
Aufladen der Batterie ist hier nur zu Ih-
rer Information aufgeführt. Wenden Sie
sich zum Aufladen der Batterie an das Fi-
at Kundendienstnetz.
Es empfiehlt sich das Aufladen bei niedri-
gem Amperewert für ca. 24 Stunden. Ein
schnelles Aufladen mit Starkstrom könn-
te die Batterie beschädigen. Gehen Sie wie
folgt vor:
❒Klemme am Minuspol der Batterie ab-
klemmen;
❒Die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
❒Das Ladegerät einschalten;
❒Nach Beenden der Aufladung muss zu-
erst das Ladegerät ausgeschaltet wer-
den, erst dann die Kabel von der Bat-
terie trennen;
❒Klemme wieder an den Minuspol der
Batterie anschließen.
Die in der Batterie enthalte-
ne Flüssigkeit ist giftig und
korrosiv. Den Kontakt mit der Haut
oder den Augen vermeiden. Das Auf-
laden der Batterie muss in gut gelüf-
teten Räumen und weit entfernt von
offenem Feuer und möglichen Fun-
kenquellen erfolgen: Explosions- und
Brandgefahr.
ZUR BEACHTUNG
Niemals versuchen, eine ein-
gefrorene Batterie aufzula-
den: Zuerst muss die Batterie aufge-
taut werden, da sie sonst explodieren
könnte. War die Batterie eingefroren,
muss vor dem Aufladen durch Fach-
personal überprüft werden, ob die in-
neren Elemente nicht beschädigt sind
und das Batteriegehäuse keine Risse
aufweist, was zum Auslaufen der gif-
tigen und korrosiven Säure führen
kann.
ZUR BEACHTUNG
