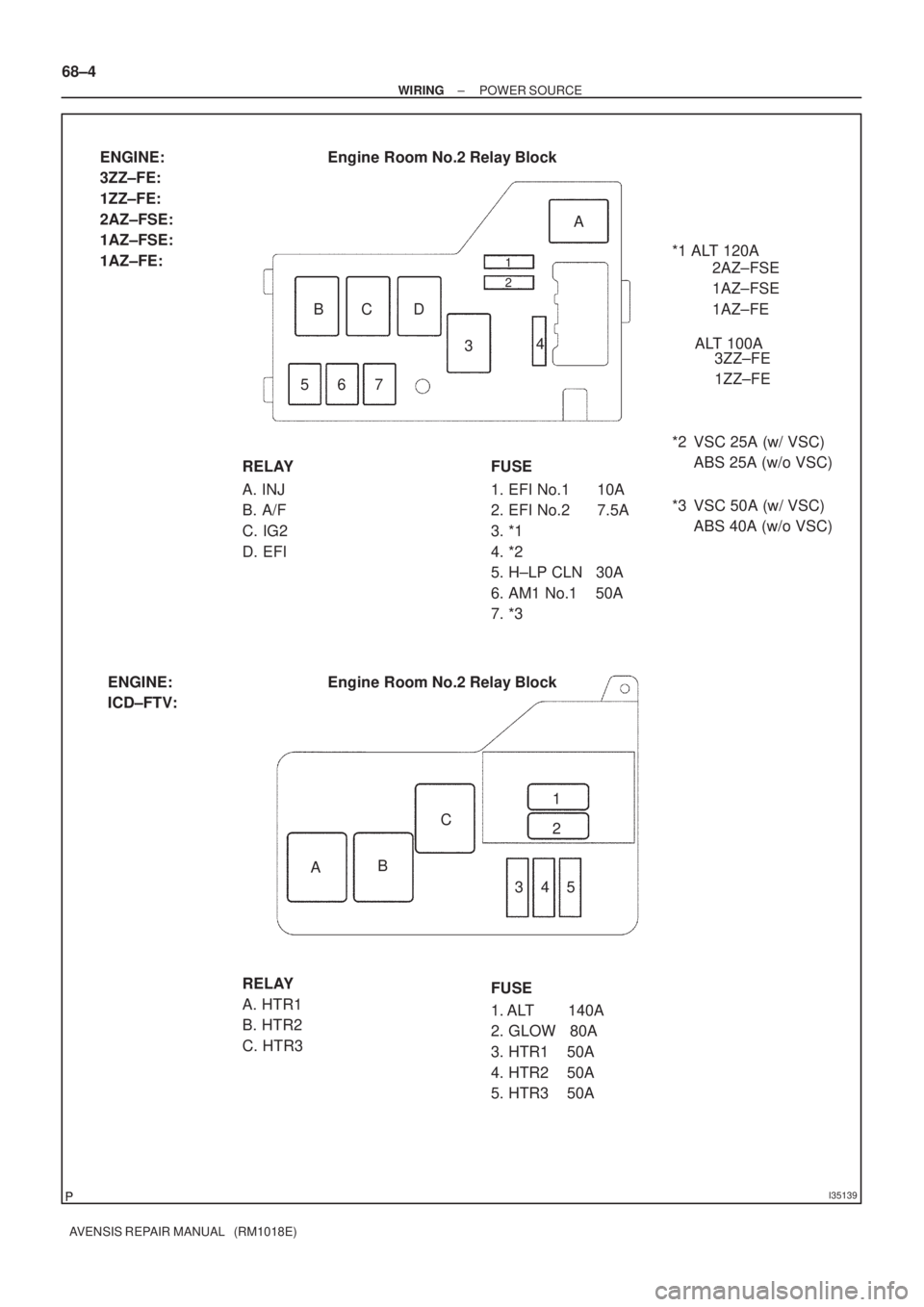

Page 3156 of 5135
I35139
Engine Room No.2 Relay Block
RELAY
A. INJ
B. A/F
C. IG2
D. EFIFUSE
1. EFI No.1 10A
2. EFI No.2 7.5A
3. *1
4. *2
5. H±LP CLN 30A
6. AM1 No.1 50A
7. *3 ENGINE:
3ZZ±FE:
1ZZ±FE:
2AZ±FSE:
1AZ±FSE:
1AZ±FE:
ENGINE:
ICD±FTV:
RELAY
A. HTR1
B. HTR2
C. HTR3FUSE
1. ALT 140A
2. GLOW 80A
3. HTR1 50A
4. HTR2 50A
5. HTR3 50A ABC1
2
345 BC D
5673
1
2
A
4*1 ALT 120A
ALT 100A2AZ±FSE
1AZ±FSE
1AZ±FE
3ZZ±FE
1ZZ±FE
VSC 25A (w/ VSC)
ABS 25A (w/o VSC) *2
Engine Room No.2 Relay BlockVSC 50A (w/ VSC)
ABS 40A (w/o VSC) *3 68±4
± WIRINGPOWER SOURCE
AVENSIS REPAIR MANUAL (RM1018E)

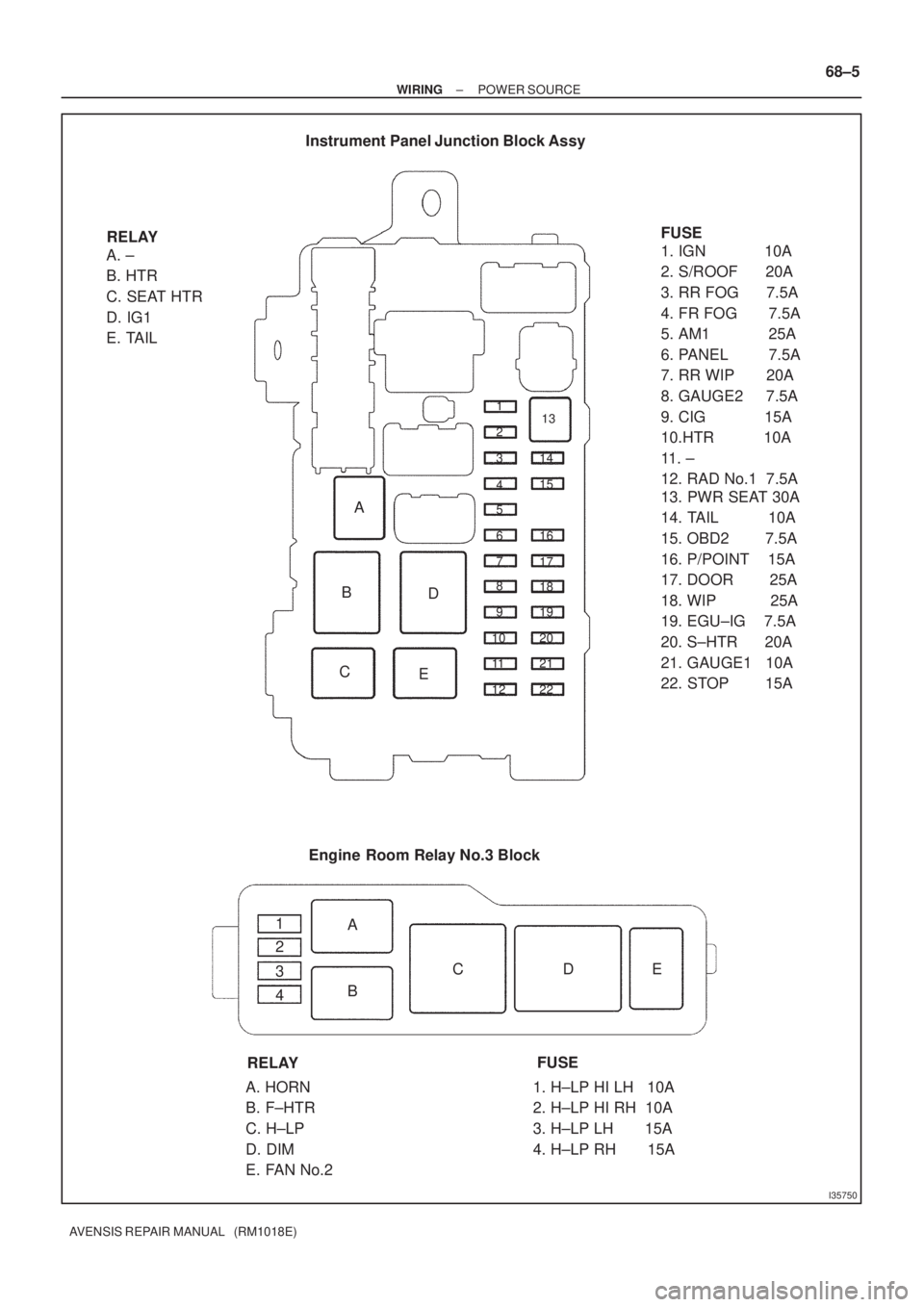

Page 3157 of 5135
I35750
RELAY
A. ±
B. HTR
C. SEAT HTR
D. IG1
E. TAILFUSE
1. IGN 10A
2. S/ROOF 20A
3. RR FOG 7.5A
4. FR FOG 7.5A
5. AM1 25A
6. PANEL 7.5A
7. RR WIP 20A
8. GAUGE2 7.5A
9. CIG 15A
10.HTR 10A
11. ±
12. RAD No.1 7.5A
A. HORN
B. F±HTR
C. H±LP
D. DIM
E. FAN No.2RELAY
1. H±LP HI LH 10A
2. H±LP HI RH 10A
3. H±LP LH 15A
4. H±LP RH 15AFUSE A
B
13
14
15
9
103
4
5
6
7
8
1
3
4 2CD
E
16
17
18
19
20
21
22 12 111
2
A
BCDE13. PWR SEAT 30A
14. TAIL 10A
15. OBD2 7.5A
16. P/POINT 15A
17. DOOR 25A
18. WIP 25A
19. EGU±IG 7.5A
20. S±HTR 20A
21. GAUGE1 10A
22. STOP 15A Instrument Panel Junction Block Assy
Engine Room Relay No.3 Block
± WIRINGPOWER SOURCE
68±5
AVENSIS REPAIR MANUAL (RM1018E)

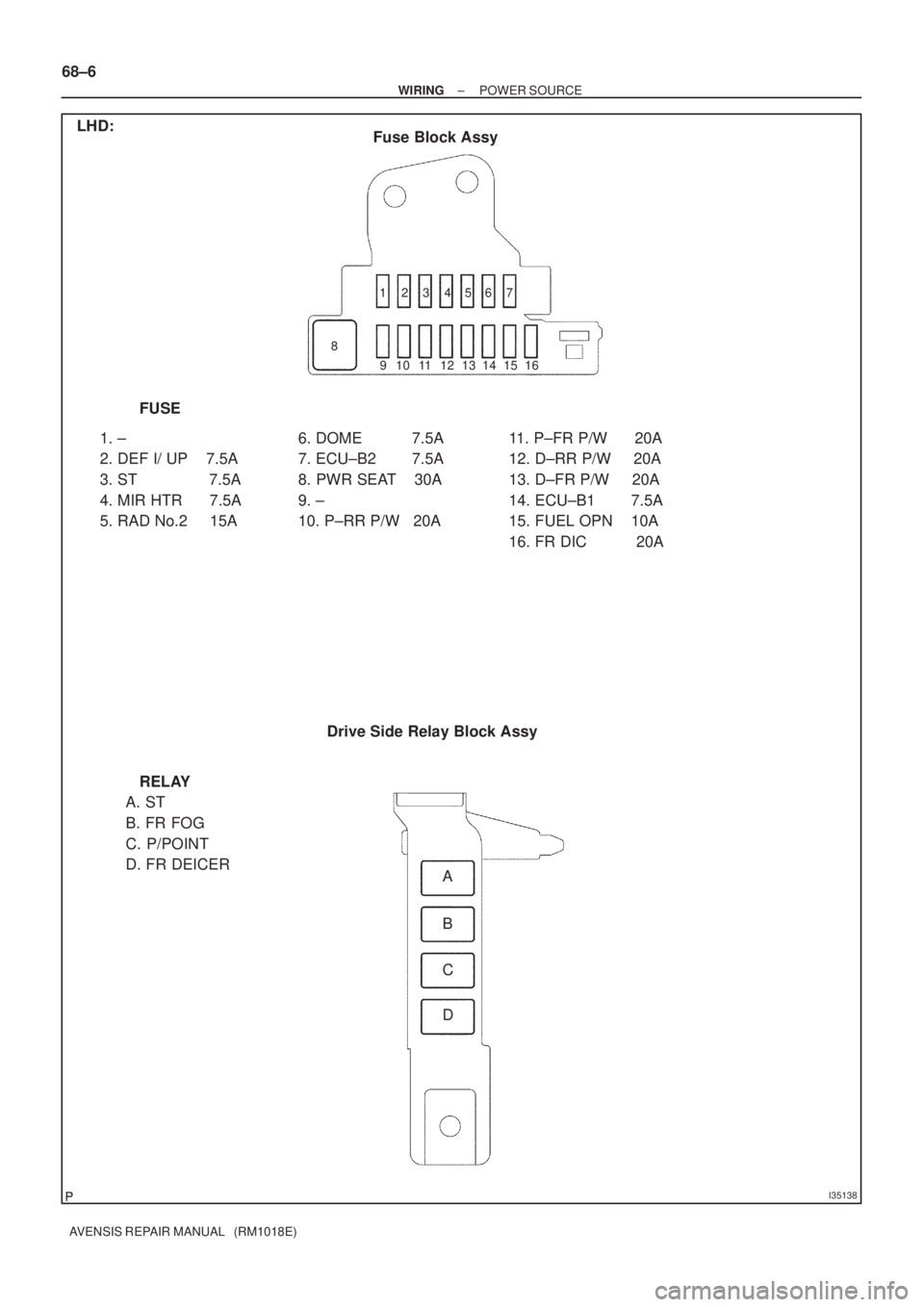

Page 3158 of 5135
I35138
LHD:
FUSE
1. ±
2. DEF I/ UP 7.5A
3. ST 7.5A
4. MIR HTR 7.5A
5. RAD No.2 15A6. DOME 7.5A
7. ECU±B2 7.5A
8. PWR SEAT 30A
9. ±
10. P±RR P/W 20A11. P±FR P/W 20A
12. D±RR P/W 20A
13. D±FR P/W 20A
14. ECU±B1 7.5A
15. FUEL OPN 10A
16. FR DIC 20A
RELAY
A. ST
B. FR FOG
C. P/POINT
D. FR DEICER
A
B
13 14 15 934567
8
C
D
16 11 1 2 10 12
Fuse Block Assy
Drive Side Relay Block Assy 68±6
± WIRINGPOWER SOURCE
AVENSIS REPAIR MANUAL (RM1018E)

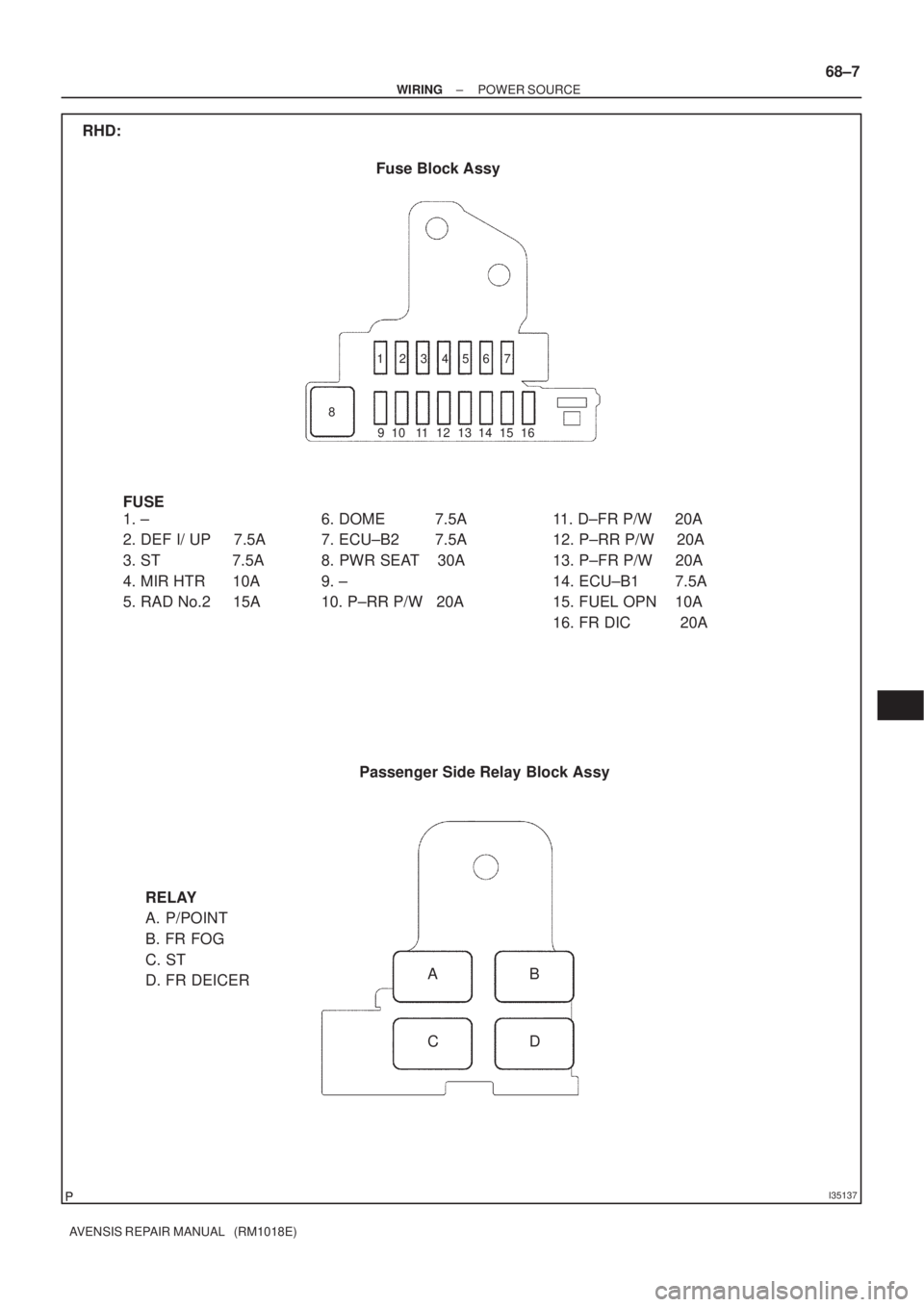

Page 3159 of 5135
I35137
AB
CD
13 14 15 93 456 7
8
16 10 1211 12
RHD:
Fuse Block Assy
FUSE
1. ±
2. DEF I/ UP 7.5A
3. ST 7.5A
4. MIR HTR 10A
5. RAD No.2 15A6. DOME 7.5A
7. ECU±B2 7.5A
8. PWR SEAT 30A
9. ±
10. P±RR P/W 20A11. D±FR P/W 20A
12. P±RR P/W 20A
13. P±FR P/W 20A
14. ECU±B1 7.5A
15. FUEL OPN 10A
16. FR DIC 20A
Passenger Side Relay Block Assy
RELAY
A. P/POINT
B. FR FOG
C. ST
D. FR DEICER
± WIRINGPOWER SOURCE
68±7
AVENSIS REPAIR MANUAL (RM1018E)
Page 3171 of 5135
700TB±01
B67064
LHD Models
Defogger Wire
Liftback
Wagon
Defogger Wire
Defogger Wire
Hazard Warning Signal Switch Assy w/ Deicer:
FR DEICER Relay
Fuse Block Assy
w/ Deicer:
FR DIC Fuse
w/ Mirror Heater:
MIR HTR Fuse
Passenger Side R/B Assy
w/ Mirror Heater:
Outer Rear View Mirror Assy RH
w/ Mirror Heater:
Outer Rear View
Mirror Assy LH
Rear Window
Defogger Relay
70±46
± WINDSHIELD/WINDOWGLASS/MIRRORWINDOW DEFOGGER SYSTEM
AVENSIS REPAIR MANUAL (RM1018E)
WINDOW DEFOGGER SYSTEM
LOCATION

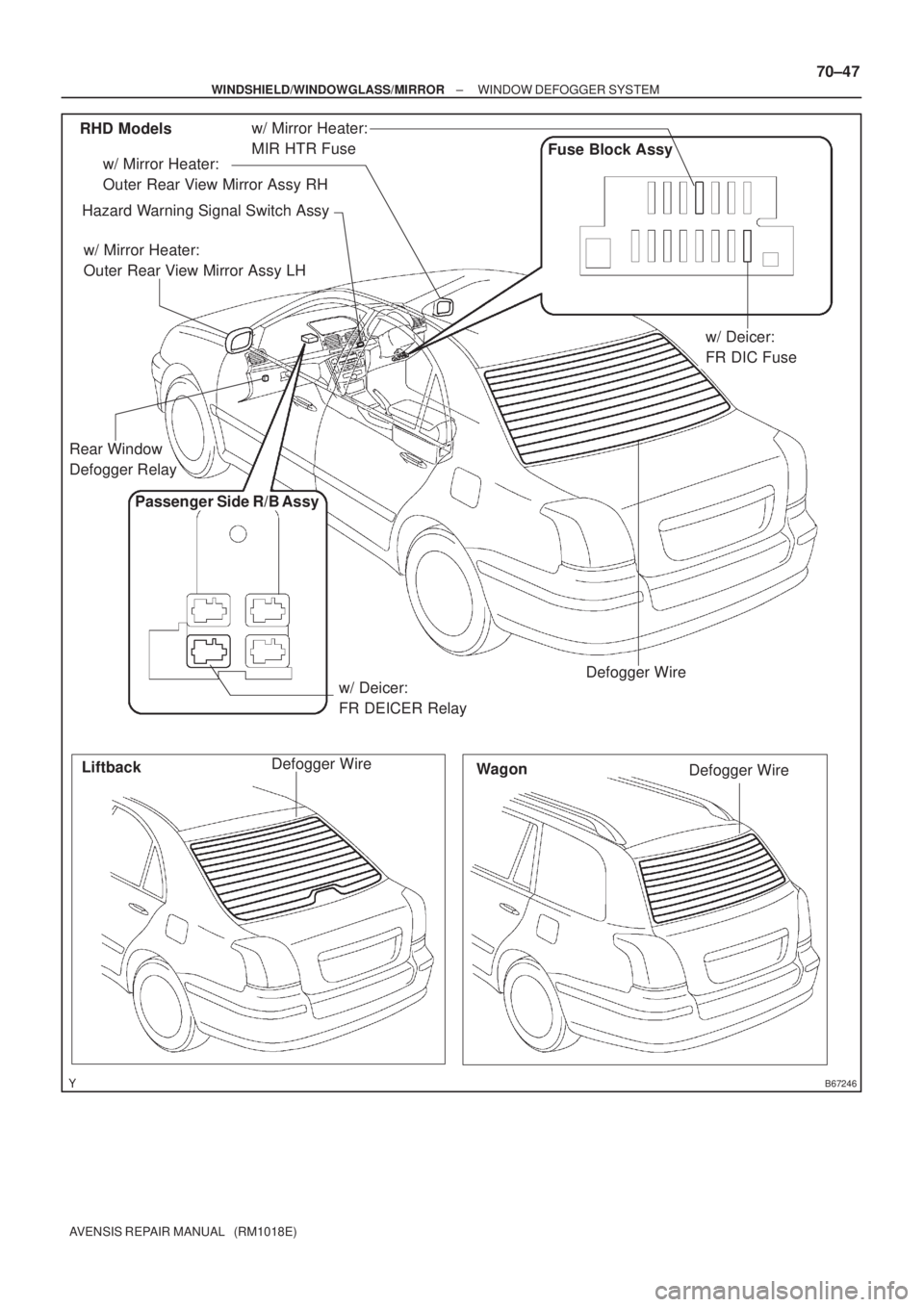

Page 3172 of 5135
B67246
RHD Models
Defogger Wire
Liftback
Wagon
Defogger Wire Defogger Wire
Hazard Warning Signal Switch Assy
Passenger Side R/B Assy
w/ Deicer:
FR DEICER Relay
Fuse Block Assy
w/ Deicer:
FR DIC Fuse w/ Mirror Heater:
Outer Rear View Mirror Assy RH
w/ Mirror Heater:
Outer Rear View Mirror Assy LH
w/ Mirror Heater:
MIR HTR Fuse
Rear Window
Defogger Relay
± WINDSHIELD/WINDOWGLASS/MIRRORWINDOW DEFOGGER SYSTEM
70±47
AVENSIS REPAIR MANUAL (RM1018E)

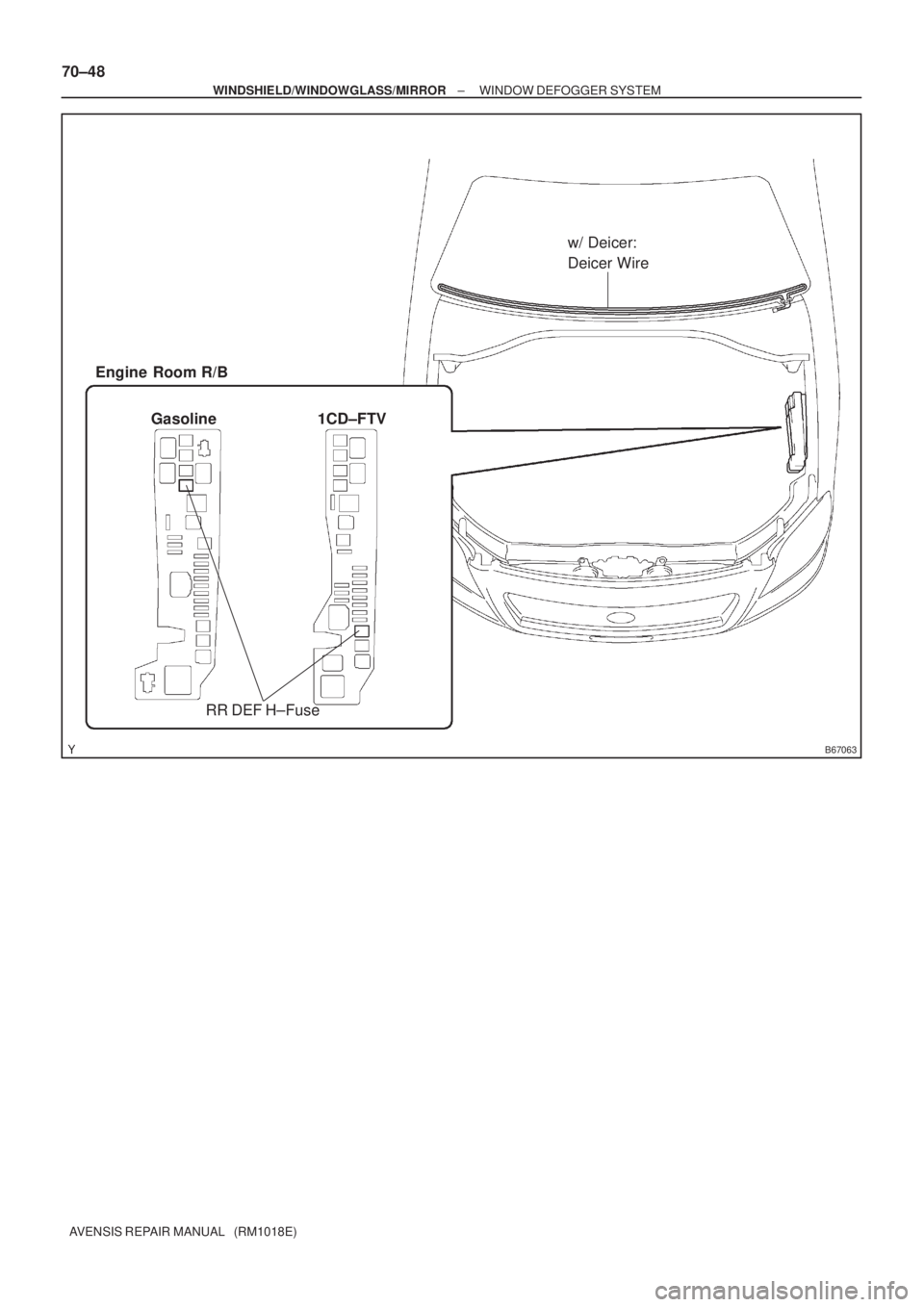

Page 3173 of 5135
B67063
w/ Deicer:
Deicer Wire
RR DEF H±Fuse Engine Room R/B
Gasoline 1CD±FTV
70±48
± WINDSHIELD/WINDOWGLASS/MIRRORWINDOW DEFOGGER SYSTEM
AVENSIS REPAIR MANUAL (RM1018E)
Page 3206 of 5135
700SB±01
± WINDSHIELD/WINDOWGLASS/MIRRORPOWER WINDOW CONTROL SYSTEM
70±13
AVENSIS REPAIR MANUAL (RM1018E)
RESET
NOTICE:
The power window regulator motor must be reset when the fitting of the door glass is adjusted
or when the door glass run is replaced.
Whenever disconnecting the battery terminal, reset all the other systems besides the power
window control system.
1. RESET WINDOW REGULATOR SUB±ASSY (REGULATOR MOTOR)
(a) Turn the ignition switch ON.
(b) Operate the power window using the master (regulator) switch.
(c) Disconnect the battery, fuse or motor connector while the power window is operating, so that the power
window motor is forced to stop.
(d) Reconnect the battery, fuse or motor connector.
(e) Pull up the power window switch until the power window is fully closed and hold the switch at least 1
second.
(f) Check that the AUTO UP/DOWN function operates completely.
