SYSTEME ANTIPOLLUTION ...................................... 7-2
SYSTEME EGR ........................................................... 7-3CONVERTISSEUR CATALYTIQUE ........................... 7-3
SYSTEME ANTIPOLLUTION
7
smflfra-7.p65
6/7/2005, 11:27 AM
1
Page 498 of 515

7SYSTEME ANTIPOLLUTION
2
SH010A2-FU (Si installé) Votre Hyundai est équipée d'un système antipollution. Il se compose des trois dispositifs suivants:
(1) Système de ventilation des gaz de
carter
(2) Système de réduction des
évaporations de gaz
(3) Système de recirculation des gaz
d'échappement
Pour préserver le bon fonctionnement des dispositifs antipollution, il est recommandé de faire inspecter et entretenir la voiture par un distributeurHyundai agréé selon le programme d'entretien reproduit dans ce manuel. SH010B1-FU
1. SYSTEME DE VENTILATION
DES GAZ DE CARTER
Le système de ventilation des gaz de carter sert à éviter la pollution atmosphérique occasionnée par les gaz produits dans le carter-moteur. Il s'agit d'un dispositif qui amène de l'air frais dans le carter par l'intermédiaire du filtre à air. A l'intérieur du carter, l'air frais se mélange auxgaz de carter, qui sont ensuite envoyés dans le système d'induction par l'intermédiaire d'un clapet. ZH010C2-AU
2. SYSTEME DE REDUCTION
DES EVAPORATIONS DE GAZ
Le système de réduction des
évaporations de gaz est conçu pour empêcher les vapeurs de carburant de s'échapper dans l'atmosphère.
Récipient hermétique Quand le moteur est à l'arrêt, les
vapeurs de carburant dégagées dans le réservoir sont absorbées etstockées dans le récipient. Quand le moteur tourne, les vapeurs de carburant absorbées dans le récipientsont conduites dans le système d'induction via l'électrovanne de commande de purge.
SYSTEME ANTIPOLLUTION
smflfra-7.p65
6/7/2005, 11:27 AM
2
Page 499 of 515

7
SYSTEME ANTIPOLLUTION
3SYSTEME EGR
ZH010D2-AU
3. SYSTEME DE
RECIRCULATION DES GAZ D'ECHAPPEMENT
Il s'agit d'un dispositif particulièrement efficace destiné à contrôler lesémission de polluants sans compromettre les performances du véhicule. ZH020A2-FU ; Pour Moteur Essence
Convertisseur catalytique
Le convertisseur catalytique fait partie du système de contrôle des gazd'échappement. Son but est d'éliminer certaines substances des gaz d'échappement. Il a l'apparence d'unsilencieux et se trouve sous la voiture. Il est intégré au système d'échappement.Pour faire en sorte que votre véhiculeréponde à toutes les normes enmatière de pollution, le convertisseur catalytique et le système de contrôle de la pollution doit veur être inspectéset entretenu selon la périodicité prévue par le carnet d'entretien à la section 5.
Electrovanne de commande de purge L'électrovanne de commande de purge est commandée par l'ECM, quand la température du liquide de refroidissement est bas, et au ralenti,elle est fermée, de sorte que les vapeurs de carburant ne sont pas absorbées par le réservoir tampon.Quand le moteur est chaud, ou en conduite normale, elle s'ouvre de façon à admettre les vapeurs de carburantdans le réservoir tampon.
H010E01Y-GUT Ce système contribue à contrôler les
oxydes d'azote en renvoyant une partie des gaz d'échappement dans lecollecteur d'admission, ce qui permet de réduire les températures de com- bustion dans le cylindre.
H020A01O
CONVERTISSEUR CATALYTIQUE
smflfra-7.p65
6/7/2005, 11:27 AM
3
Page 500 of 515

7SYSTEME ANTIPOLLUTION
4
!
o Evitez de rouler sur la réserve
de carburant. Si vous tombez à court de carburant, le moteur peut avoir des râtés et provoquerune surcharge du convertisseur catalytique.
o Evitez de faire tourner le moteur au ralenti pendant plus de 10 minutes.
o Il faut éviter de démarrer votre voiture en la tirant ou en lapoussant. Ceci peut provoquerune surcharge du convertisseur catalytique.
o Veillez à ne pas arrêter votre véhicule au-dessus de matériaux combustibles comme des herbessèches, des papiers, des feuilles mortes ou des chiffons. Si ces matériaux entraient en contactavec le convertisseur catalytique, ils pourraient prendre feu.
o Ne touchez pas le pot catalytique ou toute autre partie du système d'échappement pendant que lemoteur tourne, car ils sont très chauds et vous pourriez vous brûler.
ZH030A1-FU A propos du convertisseur catalytique Les gaz d'échappement passant à travers le convertisseur catalytique, celuici atteint des températures très élevées. Par conséquent, l'introductionde quantités importantes d'essence non brûlée peut provoquer une surchauffe voire un incendie. Cesrisques peuvent être évités en obser- vant les points suivants:
H020D01S-GUT; Pour Moteur Diesel Tous les véhicules HYUNDAI sont
équipés de pot catalytique de type à oxydation afin de réduire les rejets en monoxyde de Carbone, leshydrocarbures, et les particules contenus dans les gaz d'échappement.
AVERTISSEMENT:
o Utilisez uniquement de l'essence sans plomb.
o Gardez votre moteur en bon état. Les températures très élevées du convertisseur peuvent résulter dumauvais fonctionnement des systèmes électrique, d'allumage ou d'injection M.P.I.
o Si votre moteur cale, émet un bruit, cogne ou est difficile àdémarrer, conduisez votrevéhicule chez un concessionnaire Hyundai dès que possible pour remédier au problème. o Rappelez-vous que votre
concessionnaire Hyundai est lapersonne la plus compétente pour vous aider.
smflfra-7.p65 6/7/2005, 11:27 AM
4
Page 501 of 515
8
NUMERO D'IDENTIFICATION DU VEHICULE .......... 8-2
NUMERO DU MOTEUR .............................................. 8-2
PRESSIONS DE GONFLAGE RECOMMANDEES ... 8-3
PNEUS NEIGE ............................................................ 8-4
PNEUS A CHAINE ...................................................... 8-4
PERMUTATION DES PNEUS .................................... 8-4
EQUILIBRAGE DES ROUES ...................................... 8-5
ADHERENCE DES PNEUS ........................................ 8-5
QUAND REMPLACER LES PNEUS ........................... 8-5
ROUE DE SECOURS ET OUTILLAGE ...................... 8-6BON A SAVOIR
Informations produit
8
smflfra-8.p65 6/7/2005, 11:27 AM
1
Page 502 of 515
8INFORMATIONS PRODUIT
2
ZI010B1-AU
Le numéro du moteur est estampé
sur le bloc moteur, à l'endroit indiqué dans l'illustration. HJM5014
NUMERO D'IDENTIFICATION DU VEHICULE (VIN)
I010A01A-GUT Le numéro d'identification du véhicule (VIN) est le numéro utilisé lors de l'immatriculation de votre véhicule etqui figure dans tous les documents officiels. Vous pouvez le trouver sur la plaque signalétique fixée sur le côté du moteur de la cloison parefeu entre lemoteur et le compartiment du passager. HSM6001NUMÉRO DU MOTEUR
I010B01O
Moteur Essence (2,0L/2,4L)
I010B01B
Moteur Essence (2,7L) Moteur Diesel
smflfra-8.p65
6/7/2005, 11:27 AM
2
Page 503 of 515

8
INFORMATIONS PRODUIT
3PNEUMATIQUES
I030A01O-AUT PRESSIONS DE GONFLAGE RECOMMANDEES L'étiquette des pneus située sur le tableau du pilier central côtéconducteur donne les pressions de gonflage des pneus recommandées pour votre véhicule.
ZI010C1-AU Les pneus montés sur votre Hyundai sont choisis pour procurer lesmeilleures performances en conduite normale.
I030A01OCes pressions ont été choisies pour
permettre la combinaison la plussatisfaisante de confort de conduite, d'usure des pneus et de stabilité enconditions normales. Les pressions des pneus doivent être contrôlées au moins une fois par mois. Les pressionsde gonflage correctes doivent être maintenues pour les raisons suivantes:
o Des pressions inférieures à celles recommandées provoquent une usure irrégulière de la chape et un mauvais comportement.
o Des pressions supérieures à celles recommandées augmentent le ris-que d'endommagement par les im- pacts et provoquent une usure irrégulière de la chape.
! ATTENTION:
Toujours procéder comme suit:
o Vérifier la pression lorsque les pneus sont froids. La voiture doit avoir stationné pendant troisheures au moins et n'avoir pas roulé plus de 1,6 km après le démarrage.
o Vérifier la pression de la roue de secours en même temps quecelle des autres pneus.
o Ne jamais surcharger la voiture. Prêter une attention particulière au risque de surcharge lorsqu'on équipe la voiture d'une galeriede toit.
6,0Jx15 6,0Jx156,5Jx16
Dimension
des
pneumatiques
Dimen-
sion de la jante Pression de gonflage des
pneumatiques, kPa (PSI)
215/70R15 215/70R15225/70R16 arrière
207(30)207(30) 207(30) avant
221(32) 221(32)221(32)
Jusqu'à 2
personnes Jusqu'à la
charge max.
arrière
221(32)221(32)221(32)
avant
207(30)207(30)207(30)
smflfra-8.p65 6/7/2005, 11:27 AM
3
Page 504 of 515

8INFORMATIONS PRODUIT
4
!
HA1409

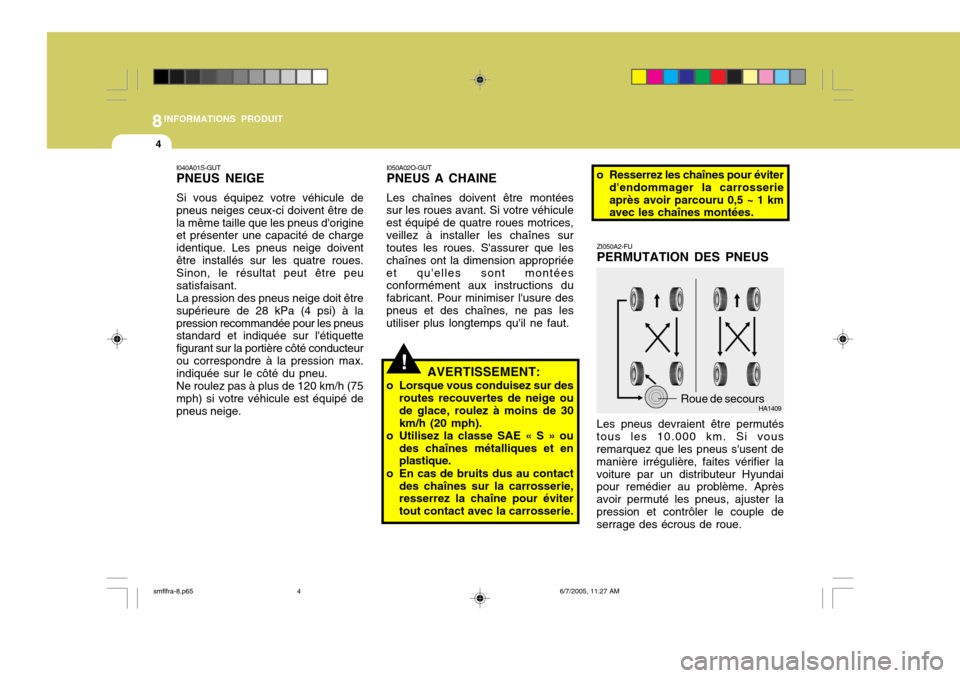

ZI050A2-FU PERMUTATION DES PNEUS
Les pneus devraient être permutés
tous les 10.000 km. Si vous remarquez que les pneus s'usent de manière irrégulière, faites vérifier lavoiture par un distributeur Hyundai pour remédier au problème. Après avoir permuté les pneus, ajuster lapression et contrôler le couple de serrage des écrous de roue. Roue de secours
I050A02O-GUTPNEUS A CHAINE Les chaînes doivent être montées
sur les roues avant. Si votre véhicule est équipé de quatre roues motrices,veillez à installer les chaînes sur toutes les roues. S'assurer que les chaînes ont la dimension appropriéeet qu'elles sont montées conformément aux instructions du fabricant. Pour minimiser l'usure despneus et des chaînes, ne pas les utiliser plus longtemps qu'il ne faut.
AVERTISSEMENT:
o Lorsque vous conduisez sur des routes recouvertes de neige ou de glace, roulez à moins de 30km/h (20 mph).
o Utilisez la classe SAE « S » ou des chaînes métalliques et en plastique.
o En cas de bruits dus au contact des chaînes sur la carrosserie,resserrez la chaîne pour éviter tout contact avec la carrosserie.
I040A01S-GUT PNEUS NEIGE Si vous équipez votre véhicule de pneus neiges ceux-ci doivent être dela même taille que les pneus d'origine et présenter une capacité de charge identique. Les pneus neige doiventêtre installés sur les quatre roues. Sinon, le résultat peut être peu satisfaisant.La pression des pneus neige doit êtresupérieure de 28 kPa (4 psi) à lapression recommandée pour les pneus standard et indiquée sur l'étiquette figurant sur la portière côté conducteurou correspondre à la pression max. indiquée sur le côté du pneu. Ne roulez pas à plus de 120 km/h (75 mph) si votre véhicule est équipé de pneus neige.
o Resserrez les chaînes pour éviter
d'endommager la carrosserieaprès avoir parcouru 0,5 ~ 1 km avec les chaînes montées.
