2005 Hyundai Santa Fe Manuel du propriétaire (in French)

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
2INSTRUCTIONS POUR L'ENTRETIEN
ZF020A1-HU Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certainesprocédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabricationutilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtentla plus grande importance. Conformément aux clauses des garanties couvrant votre nouvellevoiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnetd'entretien qui accompagne votre nouvelle voiture contient toutes les informations utiles concernant lesgaranties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme
d'entretien
o Les contrôles quotidiens de routine
o L'entretien par vos soins
SF020C2-FU Procédures planifiées spécifiées Voici les procédures telles que les
vérifications, les réglages et les remplacements qui sont répertoriées dans les tableaux d'entretien. Cesprocédures doivent être exécutées aux intervalles indiqués dans le planning de maintenance afin de ne pas an-nuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuter par des techniciens formésen usine ou par le distributeur auprès de votre concessionnaire Hyundai, ces procédures peuvent être exécutéesdans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser
des pièces Hyundai d'origine pour toute réparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie maisveillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.
smflfra-5.p65 6/7/2005, 11:24 AM
2

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
3TRAVAUX DU PROGRAMME D'ENTRETIEN
ZF020D1-FU Contrôles quotidiens de routine Il s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsquevous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-5.
ZF020E1-AU Entretien par vos soins Si vous avez un penchant pour la
mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vouspouvez inspecter et entretenir vous- même un certain nombre d'éléments. Pour un complèment d'informationconcernant les travaux que vous pouvez effectuer vous-même, consultez la section 6. ZF020F1-AU Quelques conseils
o Après avoir fait effectué l'entretien de votre Hyundai, conservez une copie des travaux effectués dansla boîte à gants. Cela vous permettra de prouver que les procédures requises dans le cadredes clauses de la garantie ont été dûment effectuées. Ce point est particulièrement important lorsquel'entretien n'est pas effectué par un distributeur Hyundai agréé.
o Si vous décidez de vous charger personnellement des travauxd'entretien et de réparation, vous trouverez vraisemblablement utilede disposer du manuel d'atelier officiel Hyundai. Vous pouvez vous procurer un exemplaire de cettepublication auprès du service Vente de pièces détachées chez votre distributeur Hyundai. ZF030A1-FU La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Gardersoigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure deprouver que les clauses de la garantie ont été respectées.
smflfra-5.p65
6/7/2005, 11:24 AM
3

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
4EXPLICATION DES ELE- MENTS DE REVISIONPERIODIQUE
!
6ZF060C1-AU o Filtre à carburant Le colmatage du filtre peut réduire la
vitesse du véhicule, endommager le système d'échappement et gêner ledémarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretésdans le réservoir de carburant est trop importante.
Après le remplacement du filtre, faire
tourner le moteur pendant quelquesminutes et chercher les fuites au niveau des raccords. AVERTISSEMENT (Diesel uniquement) :
Ne travaillez jamais sur un système d'injection lorsque le moteur tourne ou dans les 30 secondes après lacoupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sontsoumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites decarburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm deECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magnétiques considérables.
F060D01TB-GUT
o Conduites de carburant
rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides etflexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite.
6ZF060M1-A o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance.Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des con-ditions défavorables. 6ZF060B1-AU o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses etles remplacer s'il y a lieu. Contrôler et régler la flèche des courroies si nécessaire.
smflfra-5.p65
6/7/2005, 11:24 AM
4

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5
6ZF060E1-AU o Courroie de distribution Vérifier l'état général de toutes les
pièces relatives à la courroie de dis- tribution et voir s'il n'y a pas dedéformations.
Remplacer immédiatement toute pièce
endommagée. 6ZF060G1-AU
o Flexible d'évaporation et
bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et le bouchon de remplissage de carburantaux intervalles spécifiés dans le programme de maintenance. Veiller à la conformité du remplacement duflexible et du bouchon. 6ZF060F1-AU
o Flexibles de ventilation de
carter-moteur
Examiner la surface des flexibles afinde repérer toute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement. Vérifier le trajet des conduites : elles ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ouun organe mobile capable de provoquer des dommages thermiques ou mécaniques. Contrôler le serrageet l'herméticité de tous les colliers et les accouplements. Remplacer immédiatement tout flexible présentantdes signes de détérioration ou de dommages. 6ZF060H1-AU o Filtre à air L'emploi d'un filtre à air Hyundai
d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU o Bougies d'allumage
(Uniquement moteur á es- sence)
Veiller à poser des bougies du bon indice thermique. 6ZF070C1-AU o Liquide de refroidissement Remplacer le liquide de refroidissement aux intervallesspécifiés dans le programme de main- tenance.
6ZF070B1-AU o Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement tels que le radiateur, le vase d'expansion, les flexibles et les raccords. Remplacer toute pièce endommagée.
smflfra-5.p65
6/7/2005, 11:24 AM
5

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6
6ZF070F1-AU
o Conduites de frein flexibles et
rlgides
Vérifier visuellement l'état général et chercher les éraflures, les fissures, les détériorations, les dommages et les fuites. Remplacer immédiatement toute pièce endommagée. 6ZF070G2-AU o Liquide de freins Vérifier le niveau de liquide de freins dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latérauxdu réservoir. Le liquide pour freins hydrauliques doit absolument être conforme à la norme DOT 3 ou DOT4. 6ZF070J1-AU
o Plaquettes, étriers et disques
de frein
Vérifier le degré d'usure desplaquettes, le voile et l'usure des disques ainsi que l'herméticité des étriers.
6ZF070H1-AU
o Tambours et garnitures de
frein arrière/frein de stationnement
Chercher les piqûres, brûlures fuites de liquide, ruptures de pièce et signes d'usure excessive sur les tambours et garnitures de frein arrière. Exam-iner le système de frein de stationnement, levier et câbles compris. Consulter le manuel d'atelierpour les procédures d'intervention détaillées.
F070E05A-AUT
o Liquide de la boîte-pont automatique
Le niveau de liquide doit se trouver dans la plage "HOT" de la jauge d'huile une fois que le moteur et laboîte-pont sont à la température de service normale. Vérifiez le niveau de liquide de la boîte-pont automatiquelorsque le moteur tourne, que la boîte- pont est au point mort et que le frein de parking est serré correctement.
6ZF070D1-AU
o Huile d'ensemble boîte-pont
manuel
Vérifier l'huile d'ensemble boîte-pont manuel selon les indications du programme de maintenance. REMARQUE: Si le niveau d'huile est bas, chercher les fuites avant de fairel'appoint. Ne pas trop remplir. Utilisez du ATF SP-III, DIAMONDATF SP-III, SK ATF SP-III d'origineHyundai ou d'autres marques autorisées par Hyundai Motor Co., lors de l'appoint ou du renouvellementdu liquide.
smflfra-5.p65
6/7/2005, 11:24 AM
6

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
7
6ZF070K1-AU
o Tuyau d'échappement et
silencieux
Vérifier visuellement le tuyau d'échappement, le silencieux et les accouplements en cherchant les éraflures, les fissures, lesdétériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérertoute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires. 6ZF070L1-AU
o Boulons d'accouplement de
suspension
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié. 6ZF070M1-AU
o Boîtier, tringlerie et soufflets
de direction assistée/rotules de bras inférieur
Véhicule à l'arrêt et moteur coupé,
vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état dessoufflets cache-poussière et des rotules (détérioration, fissures, dommages). Remplacer toute pièceendommagée.
6ZF070N1-AU
o Pompe, courroie, et flexibles
de direction assistée
Vérifier la pompe et les flexibles de
direction assistée (fuites, dommages),Remplacer immédiatement toute pièceendommagée, Voir si la courroie de direction assistée n'est pas coupée, fissurée, excessivement usés,huileuse ou mal tendue. Remplacer ou régler s'il y a lieu. 6ZF070P1-AUo Arbres de roue et soufflets Vérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages), Remplacertoute pièce endommagée et regarnir de graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisation Vérifier les conduites et raccords de climatisation (fuites, détérioration, dommages). Si nécessaire, vérifier le rendement de la climatisation selonles indications du manuel d'atelier concerné.
smflfra-5.p65
6/7/2005, 11:24 AM
7

COMPARTIMENT MOTEUR ........................................... 6-2 VERIFICATIONS GENERALES...................................... 6-5
VERIFICATION DE L'HUILE MOTEUR .......................... 6-6
VERIFIER ET LE LIQUIDE DE REFROIDISSEMENT ... 6-9BOUGIES ...................................................................... 6-11
REMPLACEMENT DU FILTRE A AIR ..........................6-12
VERIFIER L'HUILE DE BOITE (MANUELLE) ...............6-15
VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) . 6-16
VERIFIER LES FREI NS ................................................ 6-19
ENTRETIEN DU CONDITIONNEMENT D'AIR ............6-20
CHANGEMENT DU FILTRE DU CLIMATISEUR .........6-22
CONTROLE DES COURROIES D' ENTRAINEMENT .6-25
CONTROLE ET REMPLACEMENT DES FUSIBLES ..6-26
CONTROLER DE LA BATTERIE .................................. 6-28
NIVEAU DU LIQUIDE DE LA SERVODIRECTION ...... 6-30
EVACUATION DE L'EAU DU FILTRE A CARBURANT (MOTEUR DIESEL) ...................................................... 6-31
REGLAGE DU FAISCEAU DE PROJECTEUR ...........6-32
REMPLACEMENT DE LA LAMPE ................................ 6-33
WATTAGES D ES LAMPES.......................................... 6-39
DESCRIPTION DU PANNEAU DE FUSIBLES ............6-40
6
MECANIQUE POUR TOUS
Entretien par vos soins
6
smflfra-6.p65 6/7/2005, 11:26 AM
1

6ENTRETIEN PAR VOS SOINS
2
5

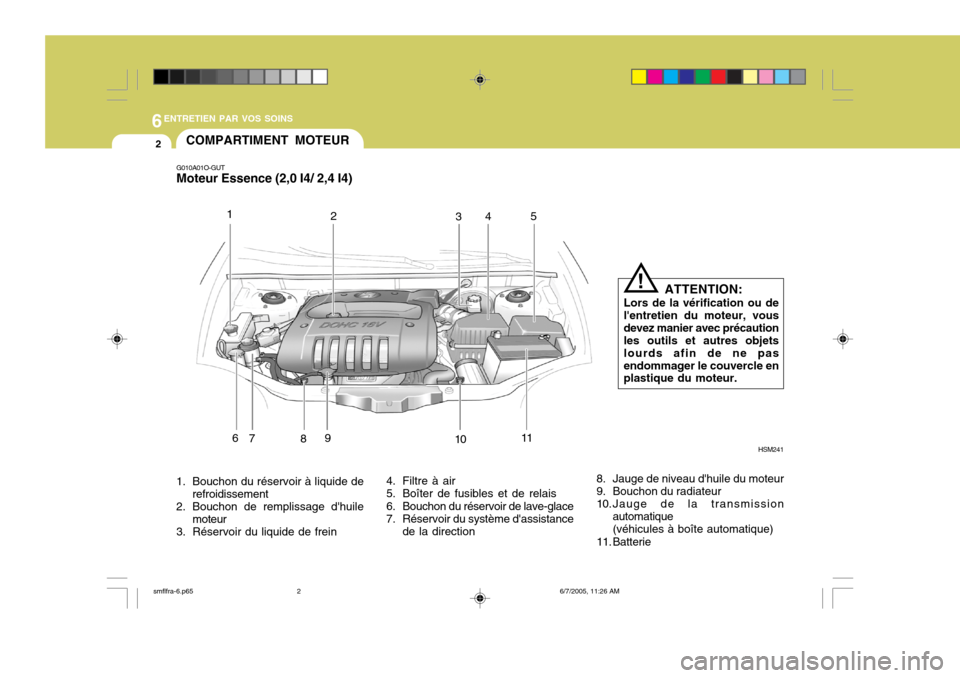

COMPARTIMENT MOTEUR
G010A01O-GUT Moteur Essence (2,0 I4/ 2,4 I4)
1. Bouchon du réservoir à liquide de refroidissement
2. Bouchon de remplissage d'huile
moteur
3. Réservoir du liquide de frein HSM241
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vousdevez manier avec précaution les outils et autres objets lourds afin de ne pasendommager le couvercle en plastique du moteur.!
4. Filtre à air
5. Boîter de fusibles et de relais
6. Bouchon du réservoir de lave-glace
7. Réservoir du système d'assistance de la direction 8. Jauge de niveau d'huile du moteur
9. Bouchon du radiateur
10.Jauge de la transmission
automatique(véhicules à boîte automatique)
11. Batterie
1
2 34
6 7 89
1011
smflfra-6.p65
6/7/2005, 11:26 AM
2
