46VUE D'ENSEMBLE DES INSTRUMENTS ET DES TEMOINS LUMINEUX
B260A04O-AVT Moteur Essence
B260A01O-1
smflfra-1a.p656/7/2005, 11:06 AM
46

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
47

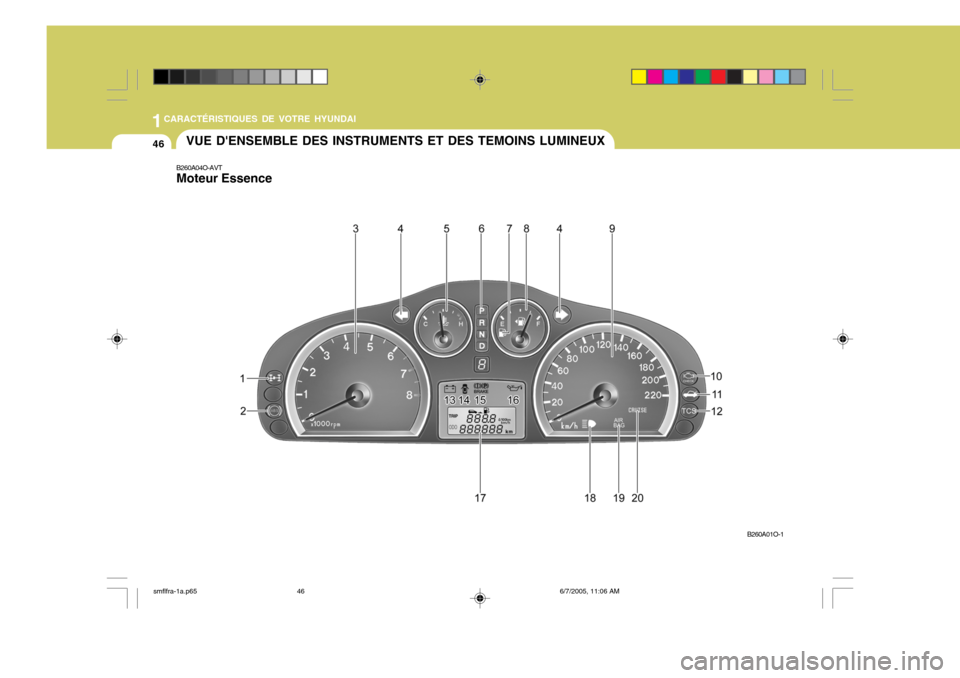

1. Témoin du système à 4 roues motrices (Si installé)
2. Témoin de système aritiblocage des roues (ABS)
3. Compte-tours
4. Témoin de changement de direction
5. Témoin de température d'eau
6. Témoin de position de transmission automatique (Si installé)
7. Témoin de niveau d'essence
8. Jauge de carburant
9. Compteur de vitesse
10. Témoin de lampe défectueuse (MIL)
11. Témoin d'avertissement de l'ouverture du hayon 12. Témoin indicateur de la commande de la traction
(Si installé)
13. Témoin de décharge
14. Témoin d'ouverture des portières
15. Témoin de serrage du frein à main/
Témoin du circuit de frein
16. Témoin de pression d'huile
17. Odomètre/Compteur journalier/ Ordinateur journailer (Si installé)
18. Témoin de feux de route
19. Témoin de AIR BAG
20. Témoin de régulateur de vitesse (Si installé)
smflfra-1a.p65 6/7/2005, 11:06 AM
47

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
48
B260B01O-GVT Moteur Diesel
B260B01O-1
smflfra-1a.p656/7/2005, 11:06 AM
48

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
49

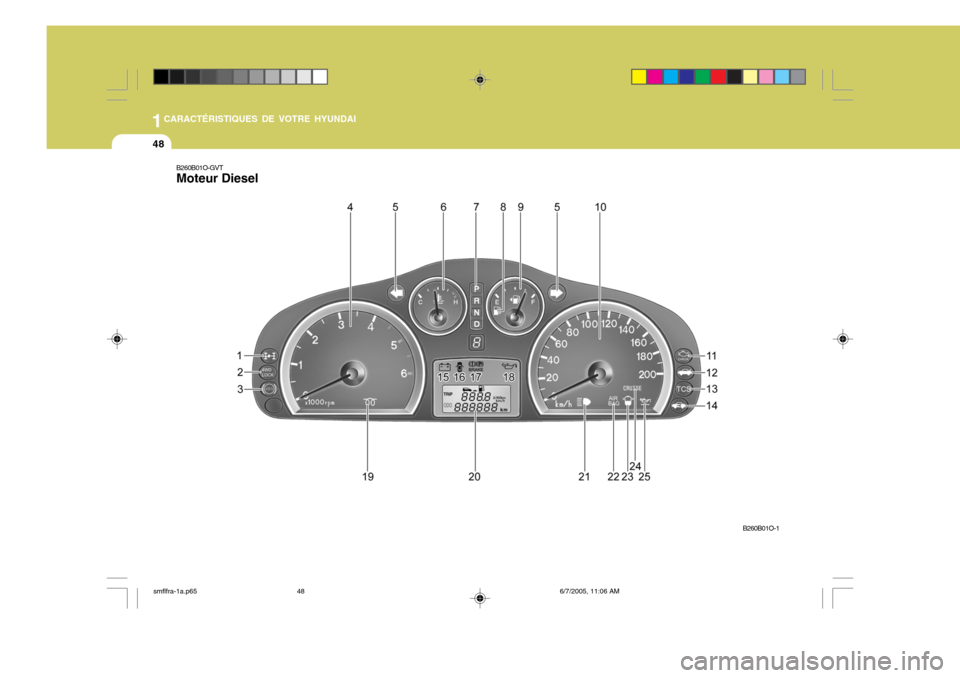

1. Témoin du système à 4 roues motrices(Si installé)
2. Témoin de verrouillage des 4 roues motrices (Si installé)
3. Témoin de système aritiblocage des roues (ABS)
4. Compte-tours
5. Témoin de changement de direction
6. Témoin de température d'eau
7. Témoin de position de transmission automatique (Si installé)
8. Témoin de niveau d'essence
9. Jauge de carburant
10. Compteur de vitesse
11. Témoin de lampe défectueuse (MIL)
12. Témoin d'avertissement de l'ouverture du hayon
13. Témoin indicateur de la commande de la traction (Si installé) 14. Témoin indicateur d'avertissement du système
d'immobilisation
15. Témoin de décharge
16. Témoin d'ouverture des portières
17. Témoin de serrage du frein à main /
Témoin du circuit de frein
18. Témoin de pression d'huile
19. Lampe d'indication préchauffage diesel
20. Odomètre / Compteur journalier /
Ordinateur journalier (Si installé)
21. Témoin de feux de route
22. Témoin de AIR BAG
23. Lampe d'avertissement filtre carburant
24. Témoin de régulateur de vitesse (Si installé)
25. Témoin du niveau d'huile-moteur
smflfra-1a.p65 6/7/2005, 11:06 AM
49

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
50
!
ZB110G1-AU
Témoins d'indicateur de
direction
La flèche clignotante de couleur verte au tableau de bord indique la direction sélectionnée. Si la flèche s'allumesans clignoter, si elle clignote plus rapidement que la normale ou si elle ne s'allume pas du tout, cela signifieque le système des indicateure de direction est défectueux.

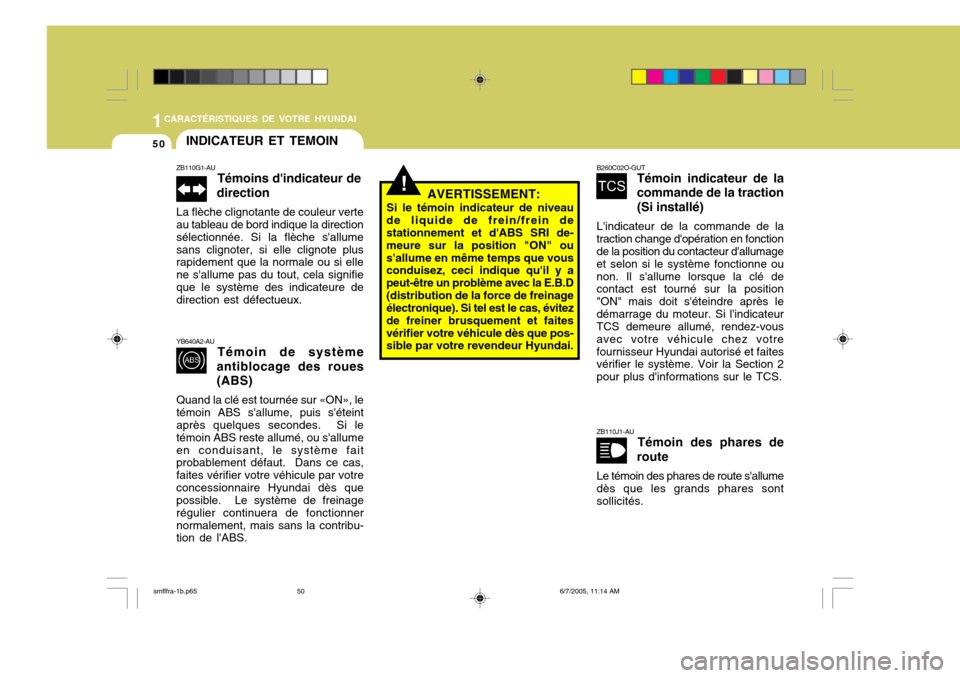

YB640A2-AU Témoin de système
antiblocage des roues (ABS)
Quand la clé est tournée sur «ON», le témoin ABS s'allume, puis s'éteint après quelques secondes. Si le témoin ABS reste allumé, ou s'allumeen conduisant, le système fait probablement défaut. Dans ce cas, faites vérifier votre véhicule par votreconcessionnaire Hyundai dès que possible. Le système de freinage régulier continuera de fonctionnernormalement, mais sans la contribu- tion de l'ABS.
AVERTISSEMENT:
Si le témoin indicateur de niveau
de liquide de frein/frein de stationnement et d'ABS SRI de- meure sur la position "ON" ous'allume en même temps que vous conduisez, ceci indique qu'il y a peut-être un problème avec la E.B.D(distribution de la force de freinage électronique). Si tel est le cas, évitez de freiner brusquement et faitesvérifier votre véhicule dès que pos- sible par votre revendeur Hyundai. B260C02O-GUT
Témoin indicateur de la
commande de la traction
(Si installé)
L'indicateur de la commande de la
traction change d'opération en fonctionde la position du contacteur d'allumage et selon si le système fonctionne ounon. Il s'allume lorsque la clé de contact est tourné sur la position "ON" mais doit s'éteindre après ledémarrage du moteur. Si l'indicateur TCS demeure allumé, rendez-vous avec votre véhicule chez votrefournisseur Hyundai autorisé et faites vérifier le système. Voir la Section 2 pour plus d'informations sur le TCS.
ZB110J1-AU Témoin des phares de
route
Le témoin des phares de route s'allume
dès que les grands phares sont sollicités.
INDICATEUR ET TEMOIN
smflfra-1b.p65
6/7/2005, 11:14 AM
50

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
51

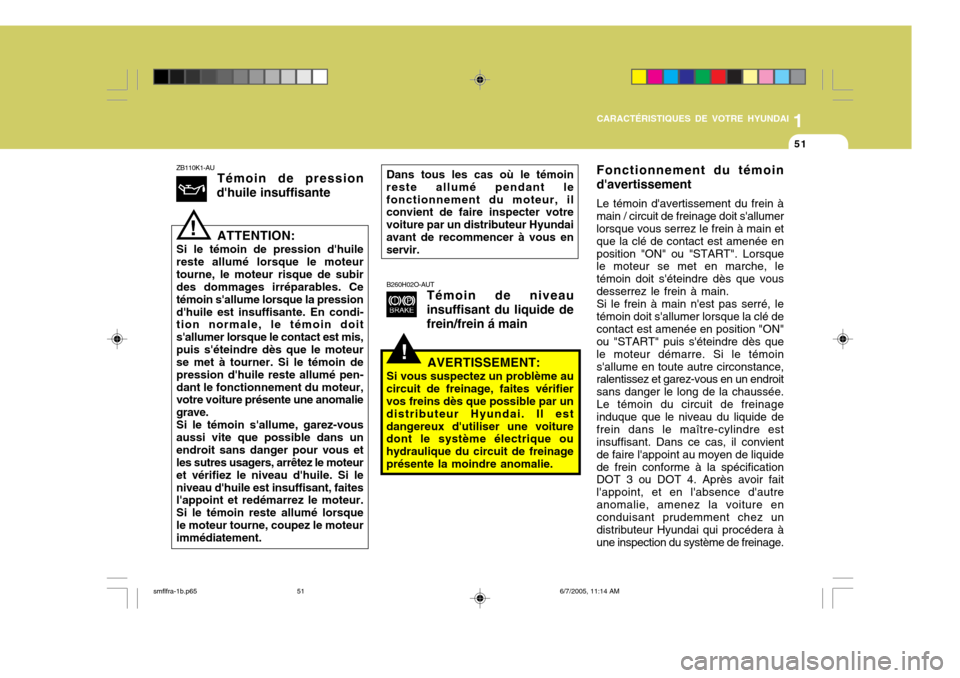

ZB110K1-AU Témoin de pression
d'huile insuffisante
ATTENTION:
Si le témoin de pression d'huile reste allumé lorsque le moteurtourne, le moteur risque de subir des dommages irréparables. Ce témoin s'allume lorsque la pressiond'huile est insuffisante. En condi- tion normale, le témoin doit s'allumer lorsque le contact est mis,puis s'éteindre dès que le moteur se met à tourner. Si le témoin de pression d'huile reste allumé pen-dant le fonctionnement du moteur, votre voiture présente une anomalie grave.Si le témoin s'allume, garez-vousaussi vite que possible dans unendroit sans danger pour vous et les sutres usagers, arrêtez le moteur et vérifiez le niveau d'huile. Si leniveau d'huile est insuffisant, faites l'appoint et redémarrez le moteur. Si le témoin reste allumé lorsquele moteur tourne, coupez le moteur immédiatement.
!
!
Fonctionnement du témoin d'avertissement Le témoin d'avertissement du frein à main / circuit de freinage doit s'allumer lorsque vous serrez le frein à main et que la clé de contact est amenée enposition "ON" ou "START". Lorsque le moteur se met en marche, le témoin doit s'éteindre dès que vousdesserrez le frein à main.Si le frein à main n'est pas serré, letémoin doit s'allumer lorsque la clé decontact est amenée en position "ON" ou "START" puis s'éteindre dès que le moteur démarre. Si le témoins'allume en toute autre circonstance, ralentissez et garez-vous en un endroit sans danger le long de la chaussée.Le témoin du circuit de freinageinduque que le niveau du liquide defrein dans le maître-cylindre est insuffisant. Dans ce cas, il convient de faire l'appoint au moyen de liquidede frein conforme à la spécification DOT 3 ou DOT 4. Après avoir fait l'appoint, et en l'absence d'autreanomalie, amenez la voiture en conduisant prudemment chez un distributeur Hyundai qui procédera àune inspection du système de freinage.
B260H02O-AUT
Témoin de niveau
insuffisant du liquide de frein/frein á main
AVERTISSEMENT:
Si vous suspectez un problème au
circuit de freinage, faites vérifier vos freins dès que possible par un distributeur Hyundai. Il estdangereux d'utiliser une voiture dont le système électrique ou hydraulique du circuit de freinageprésente la moindre anomalie. Dans tous les cas où le témoin
reste allumé pendant lefonctionnement du moteur, il convient de faire inspecter votre voiture par un distributeur Hyundaiavant de recommencer à vous en servir.
smflfra-1b.p65 6/7/2005, 11:14 AM
51

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
52
Si une autre anomalie est mise en évidence, ne pas reprendre la routeavec la voiture, mais la faire remorquer jusque chez le distributeur. Votre Hyundai est équipée d'un double cir-cuit de freinage en diagonale. En d'autres termes, si l'un des circuits vient à lâcher, la voiture conserveune certaine capacité de freinage sur deux roues. Si un seul des circuits en diagonale fonctionne, la course de lapédale de frein set plus longue et il faut exercer une pression supérieure à la normale pour arrêter la voiture.En outre, la voiture a besoin d'une distance nettement plus longue pour s'arrêter complètement. Si le circuitde freinage venait à lâcher pendant que vous roulez, choisissez un rap- port inférieur pour ralentir au moyendu frein moteur et arrâtezla voiture dès que vous pouvez le faire sans danger. ATTENTION (Moteur Diesel):
Le voyant d'avertissement de niveau
faible de liquide de frein/frein de parking devrait également s'allumerlorsque le niveau de dépression du servo frein chute jusqu'à atteindre environ 275 mmHg ou moins. Lesystème de frein est conçu pour arrêter le véhicule avec amplificateur de puissance si lapédale de frein est maintenue enfoncée. Cette puissance est fortement réduite à chaque fois que vous relâchez le frein. Sans amplificateur de dépression, vouspouvez arrêtez votre véhicule en enfonçant plus la pédale de frein mais la distance d'arrêt pourraitêtre plus longue. Si le voyant s'allume à tout autre moment, vous devez ralentir le véhicule et l'arrêtercomplètement dans un endroit sûr en dehors de la chaussée.
Après avoir fait démarrer le moteur,
ne conduisez pas le véhicule tantque le niveau de dépression est
! supérieur à 275 mmHg sous atmosphère et que le voyant d'avertissement n'est pas éteint. Sivous êtes victime d'autres problèmes, n'utilisez pas du tout le véhicule et faites-le remorquerjusqu'à un concessionnaire par un service de remorquage professionnel.
smflfra-1b.p65
6/7/2005, 11:14 AM
52

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
53
SB210O1-FU
Témoin d'avertissement
de portière mal fermée
Ce témoin vous avertit que l'une des
portières n'est pas fermée complètement.
ZB110P1-AU Témoin de niveau
insuffisant de carburant
Ce témoin s'allume lorsque te réservoir
à carburant est presque vide. Dès qu'il s'allume, vous devez ajouter de l'essence aussi rapidement que pos-sible. Conduire lorsque le témoin est allumé ou lorsquel'aiguille de la jauge à carburant est sur le graduation "E"peut provoquer des ratés d'allumage et endommager le convertisseur catalytique équipant votre voiture. B260B01B-GUT
Témoin d'avertissement
de l'ouverture du hayon
Ce témoin reste allumé tant que lehayon n'est pas complètement fermé.
B260B01HP-GUT Indicateur d'entretien du système de retenuesupplémentaire
Après que la clé d'allumage est tournée sur «ON» ou que le moteurest mis en marche, l'indicateur d'entretien "SRI" s'allume, clignote pendant environ 6 secondes ets'éteint.Ce témoin s'allume également quandl'air bag SRS ne fonctionne pas correctement. Si le témoin de rappel d'entretien SRS (SRI) ne clignote pasou reste constamment allumé après avoir clignoté pendant 6 secondes environ quand la clé de contact esttournée sur la position "ON" ou quand le moteur est démarré ou s'il s'allume
! ATTENTION:
Si la courroie d'entraînement
(courroie de l'alternateur) est lâche, cassée ou manquante tandis que levéhicule roule, il peut se produire une panne sérieuse, le moteur peut surchauffer car cette courroieentraîne aussi la pompe à eau.
SB210M1-FU
Voyant d'avertissement
de système de charge
Le voyant d'avertissement de système de charge doit s'allumer lorsque l'allumage est mis en marche, puis s'éteindre lorsque le moteur tourne. Sile voyant reste allumé tandis que le moteur tourne, il y a un mauvais fonctionnement dans le système decharge électrique. Si le voyant s'allume pendant que vous conduisez, coupez le moteur et contrôle d'abord sous lecapot. Assurez-vous tout d'abord que la courroie d'entraînement de l'alternateur est en place. Si c'estbien le cas, contrôlez la tension de la courroie. Puis faites contrôler le système par votre Concessionnaire Hyundai.
smflfra-1b.p65 6/7/2005, 11:14 AM
53
