6ENTRETIEN PAR VOS SOINS
16VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE)
G100B01L

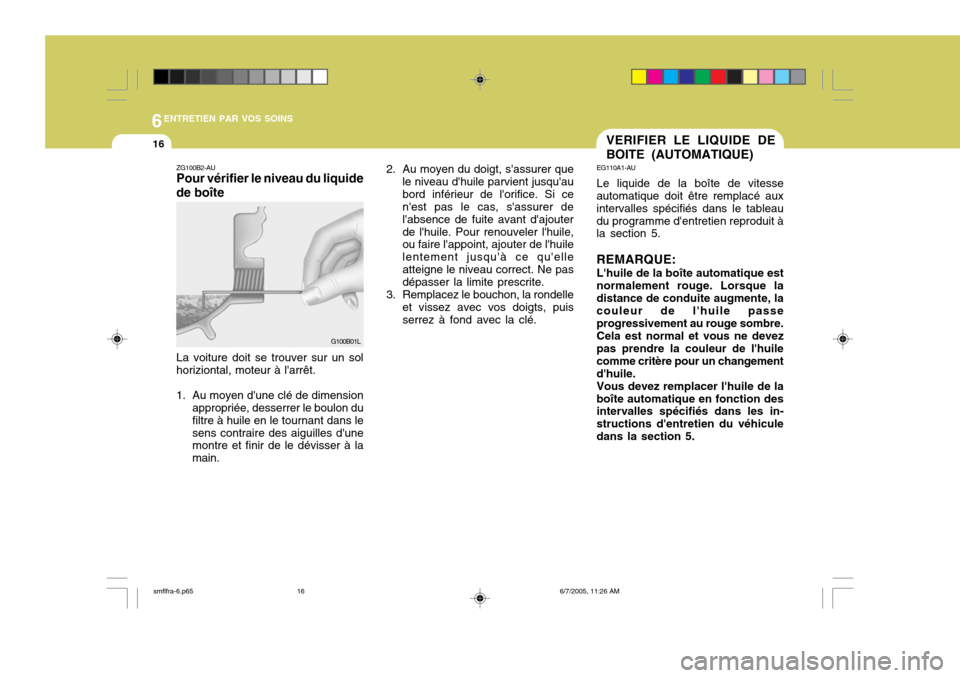

ZG100B2-AU Pour vérifier le niveau du liquide de boîte La voiture doit se trouver sur un sol horiziontal, moteur à l'arrêt.
1. Au moyen d'une clé de dimension
appropriée, desserrer le boulon du filtre à huile en le tournant dans lesens contraire des aiguilles d'une montre et finir de le dévisser à la main. 2. Au moyen du doigt, s'assurer que
le niveau d'huile parvient jusqu'aubord inférieur de l'orifice. Si ce n'est pas le cas, s'assurer de l'absence de fuite avant d'ajouterde l'huile. Pour renouveler l'huile, ou faire l'appoint, ajouter de l'huile lentement jusqu'à ce qu'elleatteigne le niveau correct. Ne pas dépasser la limite prescrite.
3. Remplacez le bouchon, la rondelle et vissez avec vos doigts, puisserrez à fond avec la clé. EG110A1-AU Le liquide de la boîte de vitesse automatique doit être remplacé aux intervalles spécifiés dans le tableaudu programme d'entretien reproduit à la section 5. REMARQUE: L'huile de la boîte automatique est normalement rouge. Lorsque ladistance de conduite augmente, la couleur de l'huile passe progressivement au rouge sombre. Cela est normal et vous ne devez pas prendre la couleur de l'huile comme critère pour un changementd'huile.Vous devez remplacer l'huile de laboîte automatique en fonction des intervalles spécifiés dans les in- structions d'entretien du véhiculedans la section 5.
smflfra-6.p65
6/7/2005, 11:26 AM
16

6
ENTRETIEN PAR VOS SOINS
17
G110B04A-AUT Liquide recommandé Votre boîte-pont automatique Hyundai est conçue spécialement pour utiliser du ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III d'origne Hyundai ou d'autres marques autorisées par Hyundai Motor Co., Les dommagesdus à un liquide non spécifié ne sont pas couverts par la garantie limitée de votre nouveau véhicule.
!
G110C01O-GUT Capacité du liquide de transmis-
sion
La capacité du liquide de la transmis-
sion automatique est de 8,5 litres.
AVERTISSEMENT:
Le niveau d'huile de transmission
doit être vérifié lorsque le moteurest à sa température de service normale. Autrement dit, le moteur,le radiateur, l'échappement, etc. sont extrêmement chauds, si bien qu'il vous faut prendre particulièrementgarde de ne pas vous brûler pen- dant cette opération. G110D01O-AUTPour vérifier le niveau du liquide de boîte Garer la voiture sur un sol horizontal, frein à main serré. Pour vérifier le niveau du liquide de boîte, le liquide doit être à la température normale defonctionnement et le moteur doit tourner au ralenti. Moteur au ralenti, appuyer sur la pédale de frein et déplacer le sélecteur devitesse en l'amenant de "P" à chacune des autres positions ("R", "N", "D"), puis le ramener sur "N" ou "P", Moteurtoujours au ralenti:
HSM3022
smflfra-6.p65
6/7/2005, 11:26 AM
17

6ENTRETIEN PAR VOS SOINS
18
HJM5044
!Le niveau de fluide doit rester dans cette plage. AVERTISSEMENT:
Le ventilateur de refroidissement
est commandé par la températuredu liquide de refroidissement dumoteur et peut parfois fonctionner même lorsque le moteur ne tourne pas. Soyez extrêment vigilantlorsque vous travaillez près des ailettes du ventilateur de liquide de refroidissement de façon à évitertoute blessure entraînée par la ro- tation des ailettes. Lorsque la température du liquide derefroidissement diminue, le ventilateur s'arrête automatique- ment. Il ne s'agit pas d'uneanomalie.
1. Ouvrir le capot, et prendre soin de
garder les mains et les vêtementsà l'écart des pièces en mouvement.
HSM425
2. Retirez la jauge de niveau de la transmission, essuyez-la,réintroduisez la jauge de niveau à fond et retirez-la à nouveau. Contrôlez alors le niveau de fluidede la jauge. Il doit se trouver dansla plage "HOT" de la jauge de niveau. 3. Si le niveau de fluide de la trans-
mission automatique est bas, complétez le niveau à l'aide d'unentonnoir placé sur l'orifice de la jauge de niveau de manière que le niveau de fluide atteigne la plage"HOT". Ne dépassez pas le niveau prévu.
smflfra-6.p65 6/7/2005, 11:26 AM
18

6
ENTRETIEN PAR VOS SOINS
19VERIFIER LES FREINS
!AVERTISSEMENT (Diesel uniquement):

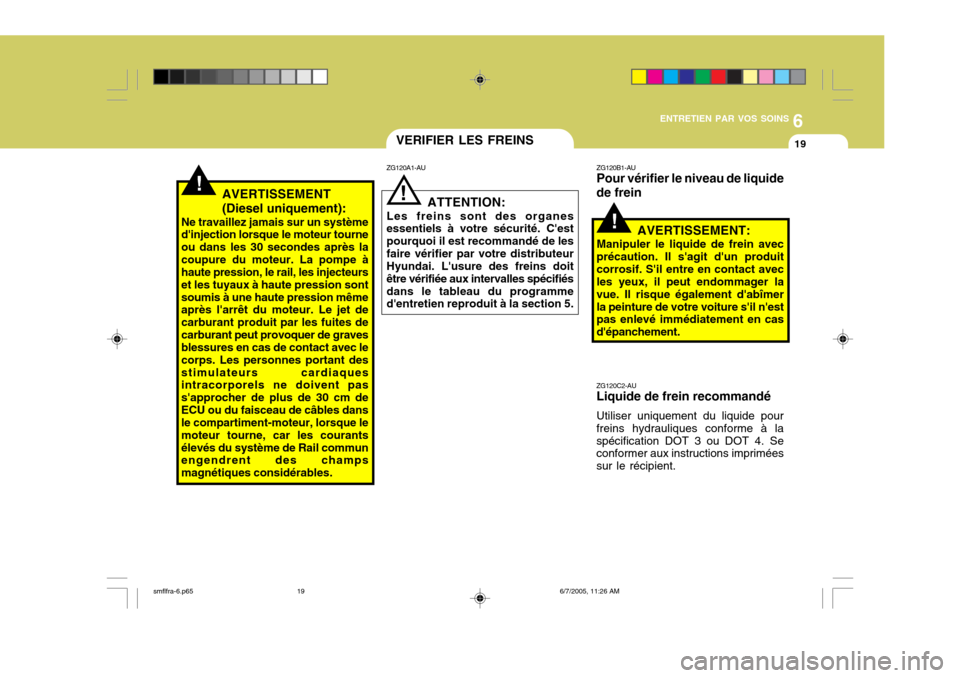

Ne travaillez jamais sur un système d'injection lorsque le moteur tourne ou dans les 30 secondes après lacoupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sontsoumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites decarburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm deECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magnétiques considérables. ZG120A1-AU
ATTENTION:
Les freins sont des organes essentiels à votre sécurité. C'est pourquoi il est recommandé de lesfaire vérifier par votre distributeur Hyundai. L'usure des freins doit être vérifiée aux intervalles spécifiésdans le tableau du programme d'entretien reproduit à la section 5.!
ZG120C2-AU Liquide de frein recommandé Utiliser uniquement du liquide pour freins hydrauliques conforme à laspécification DOT 3 ou DOT 4. Se conformer aux instructions imprimées sur le récipient.
!
ZG120B1-AU Pour vérifier le niveau de liquide
de frein
AVERTISSEMENT:
Manipuler le liquide de frein avec précaution. Il s'agit d'un produitcorrosif. S'il entre en contact avec les yeux, il peut endommager la vue. Il risque également d'abîmerla peinture de votre voiture s'il n'est pas enlevé immédiatement en cas d'épanchement.
smflfra-6.p65 6/7/2005, 11:26 AM
19

6ENTRETIEN PAR VOS SOINS
20ENTRETIEN DU CONDITIONNEMENT D'AIR
ZG140A1-AU Le condenseur du conditionnement d'air (et le radiateur du moteur) doivent être contrôlés périodiquement pour éliminer les dépôts de saletés,insectes, feuilles, etc. Ces accumula- tions de corps étrangers peuvent réduire la capacité de refroidissement.Enlever les dépôts au moyen d'une brosse pour éviter de plier les ailettes de refroidissement.
!
ZG120E2-AU Ajouter du liquide de frein
AVERTISSEMENT:
Manipuler le liquide de frein avecprécaution. Il s'agit d'un produit corrosif dangereux pour la vue encas de projection dans les yeux. Utiliser uniquement du liquide conforme à la spécification DOT 3ou DOT 4 provenant d'un récipient scellé. Ne pas laisser ouvert plus longtemps que nécessaire lerécipient ou le réservoir, pour éviter l'introduction de saletés ou d'humidité qui peuventendommager le système de freinage et compromettre son bon fonctionnement.
ZG120D1-AU Pour vérifier le niveau du liquide
Pour ajouter du liquide de frein, com- mencer par nettoyer le réservoir avantde dévisser le bouchon. Verser lentement le liquide recommandé dans le réservoir. Ne pas dépasser la limitesupérieure. Remettre soigneusement le bouton sur le réservoir et le serrer.
HSM5011

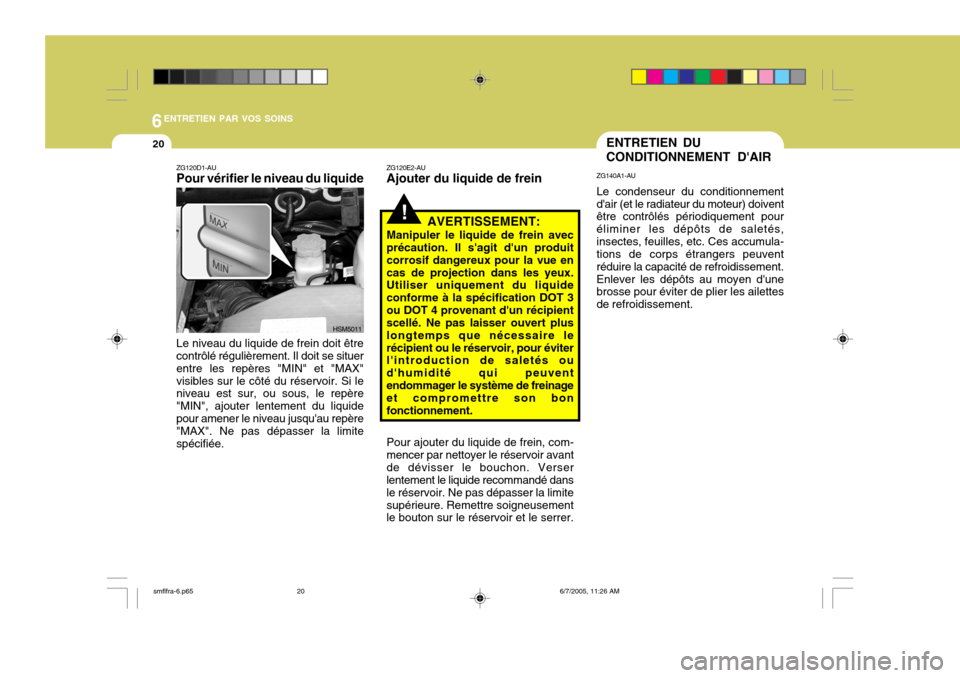

Le niveau du liquide de frein doit êtrecontrôlé régulièrement. Il doit se situer entre les repères "MIN" et "MAX"visibles sur le côté du réservoir. Si le niveau est sur, ou sous, le repère "MIN", ajouter lentement du liquidepour amener le niveau jusqu'au repère "MAX". Ne pas dépasser la limite spécifiée.
smflfra-6.p65 6/7/2005, 11:26 AM
20

6
ENTRETIEN PAR VOS SOINS
21
ZG140C1-AU Contrôler le réfrigérant
1. Démarrer le moteur et le laisser tourner auraienti accéléré pendant plusieurs minutes en réglant leconditionnement d'air sur l'une des températures les plus basses.
2. Ouvrir le capot et regarder par le petit hublot au sommet du flaconsécheur (il s'agit du cylindre noir situé près du condenseur). En casde passage continu de bulles ou de mousse, le niveau du réfrigérant est bas et doit être augmenté parvotre distributeur Hyundai.
ATTENTION:
Si le niveau du réfrigérant est bas,
une utilisation prolongée dusystème de conditionnement d'air peut endommager le compresseur.
! ZG140D1-AU Lubrification Pour lubrifier le compresseur et les joints du système, le conditionnement d'air doit tourner pendant au moinsune dizaine de minutes par semaine. Ce point est particulièrement impor- tant en hiver puisque leconditionnement d'air reste inutilisé.
ZG140B1-AU Vérifier la courroie d'entraînement du compresseur
G190A02B
Poulie A/CPoulie de vilebrequin
Poulie de la direction assistée
Tendeur auto
Générateur
2,7 V6
G140D01O
Générateur
Poulie de vilebrequin
Refroidissement du moteur
Poulie
A/C
2,0 I4 / 2,4 I4
Poulie de la direction assistée
smflfra-6.p65
6/7/2005, 11:26 AM
21

6ENTRETIEN PAR VOS SOINS
22
2. Abaissez totalement la boîte à
gants en pressant ses deux extrémités vers l'intérieur. HSM345
CHANGEMENT DU FILTRE DU CLIMATISEUR
HSM412
Si le conditionnement d'air est utilisé régulièrement, contrôler au moins unefois par mois la tension de la courroie d'entraînement du compresseur. Pour effectuer ce contrôle, appuyer sur la courroie à mi-parcours entre lapoulie de vilebrequin du moteur et la poulie du compresseur. Si la courroie est insuffisamment tendue, la faireresserrer par votre distributeur Hyundai. B145A03O-GUT(Pour l'évaporateur et la soufflante) (Si installé) Le filtre du climatiseur est situé à l'avant de l'évaporateur derrière la boîte à gants. Il permet de diminuer la quantité de substances polluantes pénétrant dans la voiture.
1. Ouvrez la boîte à gants et sortez la courroie d'amortisseur via l'orifice.
G190B01B
Poulie de la direction assistée
Poulie A/C
Tendeur auto
Poulie de l'alternateur
Moteur Diesel
Poulie de vilebrequin
smflfra-6.p65 6/7/2005, 11:26 AM
22

6
ENTRETIEN PAR VOS SOINS
23
3. Retournez le papier de
recouvrement sur le couvercle de filtre du climatiseur. HSM442
4. Tournez le bouton du couvercle defiltre du climatiseur dans le sens inverse des aiguilles d'une montreet déposez le couvercle de filtre du climatiseur. HSM444
5. Remplacez les deux filtres duclimatiseur en tirant le bouton dufiltre de climatiseur vers l'extérieur.
6. La repose se fait dans l'ordre in- verse de la dépose. HSM443
ATTENTION:
Veillez à reposer le filtre du climatiseur dans la direction indiquée par la flèche. Sinon, cela risque de générer du bruit ou deprovoquer une détérioration.
!
smflfra-6.p65 6/7/2005, 11:26 AM
23
