2005 Hyundai Santa Fe Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
35

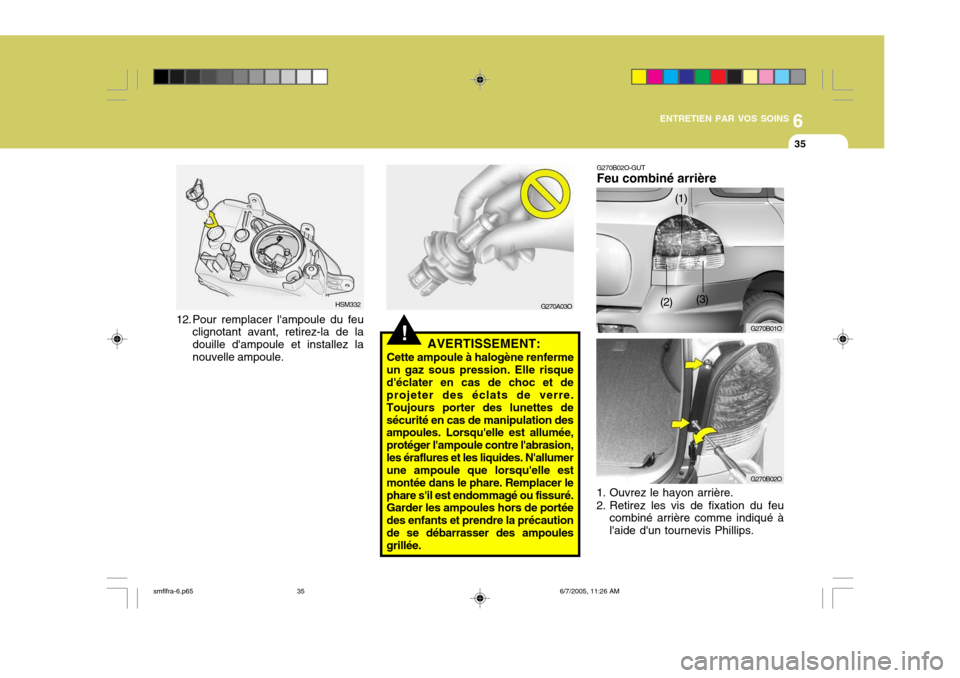

!AVERTISSEMENT:
Cette ampoule à halogène renferme
un gaz sous pression. Elle risque d'éclater en cas de choc et de projeter des éclats de verre. Toujours porter des lunettes desécurité en cas de manipulation des ampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion,les éraflures et les liquides. N'allumer une ampoule que lorsqu'elle est montée dans le phare. Remplacer lephare s'il est endommagé ou fissuré. Garder les ampoules hors de portée des enfants et prendre la précautionde se débarrasser des ampoules grillée. G270A03O
12. Pour remplacer l'ampoule du feu
clignotant avant, retirez-la de la douille d'ampoule et installez lanouvelle ampoule. HSM332 G270B02O-GUT Feu combiné arrière
1. Ouvrez le hayon arrière.
2. Retirez les vis de fixation du feu combiné arrière comme indiqué à l'aide d'un tournevis Phillips.G270B01O
(3)
(1)
(2)
G270B02O
smflfra-6.p65 6/7/2005, 11:26 AM
35

6ENTRETIEN PAR VOS SOINS
36
G270F02O
Couvercle d'ampoule
Code de puissance
G270F01O
(1) (2)
(3) G270B03O
3. Pour remplacer le feu combiné arrière, retirez-le de la douille d'ampoule en tournant dans le sens inverse horaire.
(1)Feu stop/arrière
(2)Feu de recul
(3)Feu clignotant
4. Installez la nouvelle ampoule. G270F02A-GUT Projecteur antibrouillard arrière
1. Déposez les vis de montage du couvercle du projecteur antibrouillard arrière à l'aide d'un tournevis Phillips. 2. Déconnectez le code de puissance
en tournant le couvercle del'ampoule dans le sens inverse des aiguilles d'une montre et retirez l'ampoule du couvercle d'ampoule en le tournant dans le sens desaiguilles d'une montre.
3. Remplacez par une nouvelle am- poule.
smflfra-6.p65 6/7/2005, 11:26 AM
36

6
ENTRETIEN PAR VOS SOINS
37
G270E01A-GUT Répétiteur latéral (Si installé)
1. Poussez le couvercle vers l'avant du véhicule et déposez-le. G270E01A
HTB277
2. Déconnectez le cordon de raccordement.
HSM342
G270C01O-GUT Feu du coffre à bagages
1. Ouvrez le hayon arrière
2. Retirez le couvercle à l'aide d'un tournevis à tête conique. HSM341
3. Remplacez par une nouvelle am- poule.
3. Remplacez par une nouvelle am-
poule. HTB278
smflfra-6.p65
6/7/2005, 11:26 AM
37

6ENTRETIEN PAR VOS SOINS
38
HTB284
4. Remplacez par une nouvelle am- poule.
G270G01O-GUT Lampe intérieur
HSM343
1. Retirez le couvercle à l'aide d'un tournevis à tête conique.
HSM344
2. Remplacez par une nouvelle am- poule.G270H01O-GUT Témoin allumé de la boîte à gants
1. Ouvrez la boîte à gants.
2. Retirez le couvercle à l'aide d'un tournevis à tête conique. HSM366
G270E02L
3. Déconnectez le cordon de raccordement.
smflfra-6.p65 6/7/2005, 11:27 AM
38

6
ENTRETIEN PAR VOS SOINS
39WATTAGES DES LAMPES
G280A03O-GVT
G280A01O
Nom des pièces
Témoin allumé de la boîte à gants Phare (Croisement/Route) Feux de clignotant avant Eclairage cartes Eclairage intérieur Feux de brouillard avant (Si installé) Répétiteur latéral Voyant avertisseur bord de portière (Si installé) Nom des pièces
Eclairage compartiment bagageFeux stop en hauteur Combinaison arrière Feux clignotants Feux stop / arrière Feux de recul Eclairage plaque immatriculation Feux de brouillard arrière
9
1011 12 13
No.
1 2 3 4 5 6 7 8 1016 21
21/5
215
21
Wattage
5
55/60
21 105
10 27 55 Wattage
No.
Type de douille
S8,5/8,5
P43t
BAU15s
BA9s BA9s
S8,5/8,5 PG13
W2,1 x 9,5DW2,1 x 4,6D Type de douille
S8,5/8,5W-2
BAU15s BA15dBA15s
W2,1 x 9,5D BA15s
Avec toit ouvrant Sans toit ouvrant
smflfra-6.p65 6/7/2005, 11:27 AM
39

6ENTRETIEN PAR VOS SOINS
40DESCRIPTION DU PANNEAU DE FUSIBLES
G200C02O-AUT Compartiment de moteur
G200C01O-F
REMARQUE: Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. VALEUR
FUSIBLE 140A
50A 50A40A 30A 30A40A30A40A20A 15A 10A10A 20A 20A 10A 15A 20A 10A 10A10A COMPOSANTS PROTEGES
GénératriceRelais du feu arrière, fusible 11~17, connecteur de puissanceRelais de démarrage, interrupteur d'allumage Fusible de climatiseur, relais de soufflante Module de commande ABS, connecteur d'évacuation de l'airModule de commande ABS, connecteur d'évacuation de l'airRelais de commande du moteurRelais de lève-vitre, fusible 26Relais du ventilateur de radiateur Relais du ventilateur de condensateur Relais du projecteur antibrouillardProjecteur gauche, combiné d'instruments,module de commande DRLProjecteur droitCapteur de défaillance d'allumage, sonde à oxygène Injecteur Indicateur de contrôle du moteur, ECM, PCMRelais de la pompe à carburant, ECM, TCM, génératrice,PCMRelais de commande ATM,module de commande 4 roues motrices Relais d'avertisseur Relais de climatiseurPCM, ECM
ALT +B
ANTIVOL VENT ABS1ABS2
ECU
LEVE-VITRES
VENTOLA RAD VENTCONDA/BR ARR PHARE(G)
PHARE(DR) ECU ECUECU
ECU(+B)
ATM
AVERTISSEUR CLIMAT
CONTACT
LIEN
FUSIBLE FUSIBLE
DESCRIPTION
smflfra-6.p65 6/7/2005, 11:27 AM
40

6
ENTRETIEN PAR VOS SOINS
41
VALEUR
FUSIBLE
20A 10A 15A 10A 10A 25A 10A 10A 10A 10A10A15A 20A 10A10A25A20A 30A 10A15A
G200E01O-AUT Panneau intérieur
G200E01O-A COMPOSANTS PROTEGES
Allume-cigarettes et sortie de puissance Radio, rétroviseur extérieur électrique Horloge digitale, sortie de puissance arrière Régulateur de vitesse constante Relais de projecteur Chauffage de siège Commande du moteur d'essuie-glace arrière Système de désembuage de vitre arrière, rétroviseur extérieur électrique Commande de climatisation, commande du toit ouvrant, rétroviseur
chromé électrique
Feux de brouillard arrière Plafonnier, commutateur d'avertissement de porte, feu de porte,
commande de climatisation manuelle, régulateur Homelink
Horloge digitale, ETACM, radio, sirèneHaut-parleurs AMP Feu stop, connecteur d'acheminement des données, connecteur de
contrôle à usage multiple
Feu de signal de détresse Siège actionné par moteur, commande du moteur d'essuie-glace
arrière
Commande du toit ouvrant Relais du système de désembuage Combiné d'instruments, résistance de préexcitation, ETACM, capteur
d'éclairage auto, module de commande DRL, génératrice
Module de commande SRS
FUS- IBLE
F1 F2 F3 F4 F5 F6 F7 F8 F9
F10 F11F12 F13 F14F15F16F17 F18 F19F20
smflfra-6.p65 6/7/2005, 11:27 AM
41

6ENTRETIEN PAR VOS SOINS
42
VALEUR
FUSIBLE
10A 10A 10A10A10A 20A10A10A 15A 10A 20A COMPOSANTS PROTEGES
ECM (V6 2,7L), PCM (I4 avec A/T), ECM (I4 avec M/T) Combiné d'instruments (indicateur d'air bag) Module de commande ABS, capteur G, connecteur d'évacuation del'air, module de commande quatre roues motricesFeu-indicateur de direction Feux de recul, TCM, capteur de vitesse du véhicule, module de commande ETS, capteur de défaillance d'allumageRelais de verrouillage/déverrouillage de porte, relais de verrouillage/déverrouillage de cléFeu arrière et de stationnement (gauche), feu-indicateur de direc-tion, feu de la plaque d'immatriculationFeu arrière et de stationnement (droit), relais du projecteurantibrouillard, éclairage d'interrupteur Module de commande ETS (V6 3,5L), relais de sécurité Relais du ventilateur de radiateur, relais du ventilateur decondensateurMoteur d'essuie-glace avant, relais d'essuie-glace, moteur de lave-glace
FUS- IBLE
F21 F22 F23F24F25 F26F27F28 F29 F30 F31
