2005 Hyundai Santa Fe Handleiding (in Dutch)

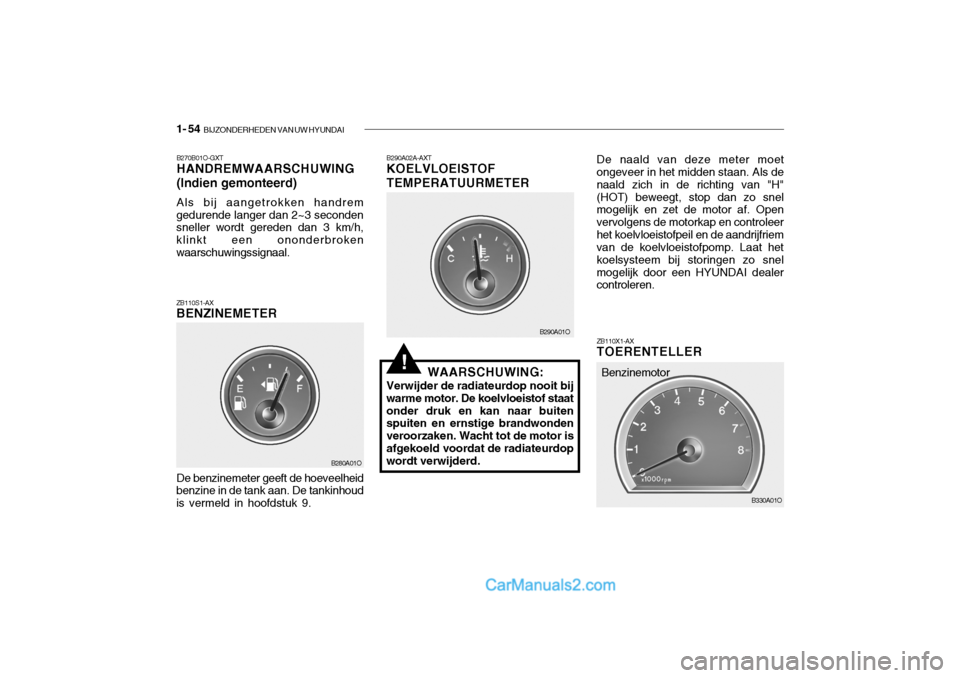

1- 54 BIJZONDERHEDEN VAN UW HYUNDAI
De naald van deze meter moet
ongeveer in het midden staan. Als de naald zich in de richting van "H"(HOT) beweegt, stop dan zo snel mogelijk en zet de motor af. Open vervolgens de motorkap en controleerhet koelvloeistofpeil en de aandrijfriem van de koelvloeistofpomp. Laat het koelsysteem bij storingen zo snelmogelijk door een HYUNDAI dealer controleren.
ZB110X1-AX TOERENTELLER
Benzinemotor
B330A01O
!
B270B01O-GXT HANDREMWAARSCHUWING (Indien gemonteerd) Als bij aangetrokken handrem
gedurende langer dan 2~3 seconden sneller wordt gereden dan 3 km/h, klinkt een ononderbrokenwaarschuwingssignaal. ZB110S1-AX BENZINEMETER
De benzinemeter geeft de hoeveelheid
benzine in de tank aan. De tankinhoud is vermeld in hoofdstuk 9. B290A02A-AXT KOELVLOEISTOF TEMPERATUURMETER
WAARSCHUWING:
Verwijder de radiateurdop nooit bij
warme motor. De koelvloeistof staat onder druk en kan naar buiten spuiten en ernstige brandwonden veroorzaken. Wacht tot de motor isafgekoeld voordat de radiateurdop wordt verwijderd.
B280A01O
B290A01O

BIJZONDERHEDEN VAN UW HYUNDAI 1- 55
ZB110U1-AX SNELHEIDSMETER De snelheidsmeter geeft de rijsnelheid
in km per uur aan. B300A01O
De toerenteller geeft het aantal
omwentelingen van de motor per minuut aan t/min.
LET OP:
Laat de motor nooit met een
zodanig toerental draaien dat denaald in de rode zone staat. Dit kan ernstige motorschade tot gevolghebben.
! HSM2075
Dieselmotor
B300A02O B310B01O-GXT KILOMETERTELLER/ DAGTELLER (Zonder Boordcomputer)
HSM2079
Benzinemotor
Dieselmotor Als de trip toets korteconde met ingeschakeld contact wordt ingedrukt, is het volgende zichtbaar:

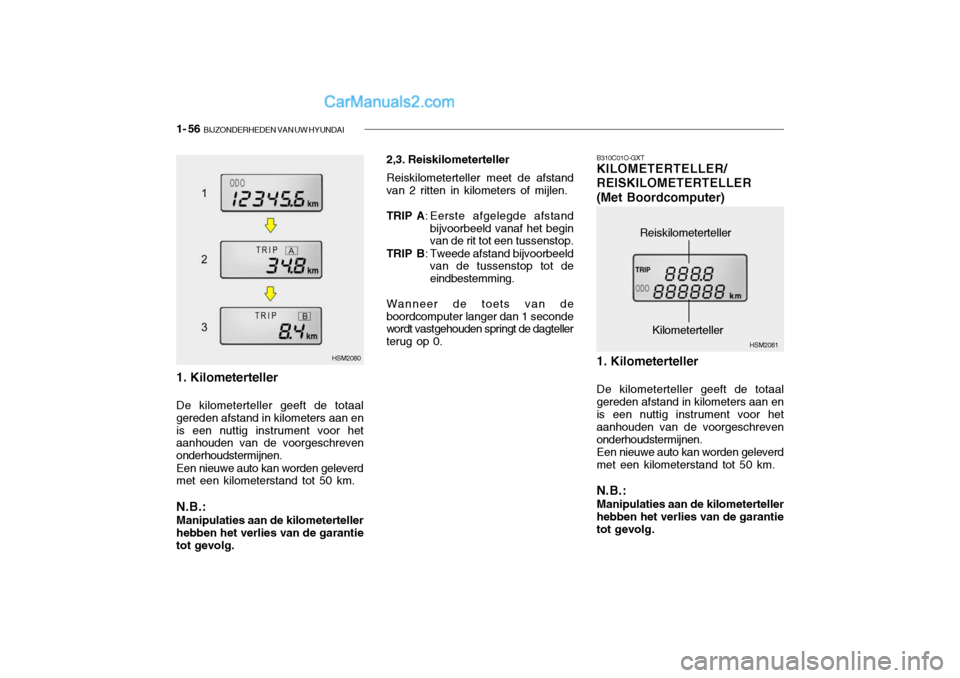

1- 56 BIJZONDERHEDEN VAN UW HYUNDAI
2,3. Reiskilometerteller
Reiskilometerteller meet de afstand
van 2 ritten in kilometers of mijlen. TRIP A : Eerste afgelegde afstand
bijvoorbeeld vanaf het begin van de rit tot een tussenstop.
TRIP B : Tweede afstand bijvoorbeeld
van de tussenstop tot de eindbestemming.
Wanneer de toets van de
boordcomputer langer dan 1 seconde wordt vastgehouden springt de dagteller terug op 0.B310C01O-GXT KILOMETERTELLER/ REISKILOMETERTELLER(Met Boordcomputer) 1. Kilometerteller De kilometerteller geeft de totaal
gereden afstand in kilometers aan en is een nuttig instrument voor het aanhouden van de voorgeschrevenonderhoudstermijnen.
Een nieuwe auto kan worden geleverd
met een kilometerstand tot 50 km. N.B.:
Manipulaties aan de kilometerteller
hebben het verlies van de garantie tot gevolg. HSM2081
Reiskilometerteller
Kilometerteller
HSM2080
1. Kilometerteller De kilometerteller geeft de totaal gereden afstand in kilometers aan enis een nuttig instrument voor het aanhouden van de voorgeschreven onderhoudstermijnen. Een nieuwe auto kan worden geleverd met een kilometerstand tot 50 km. N.B.: Manipulaties aan de kilometerteller hebben het verlies van de garantietot gevolg.

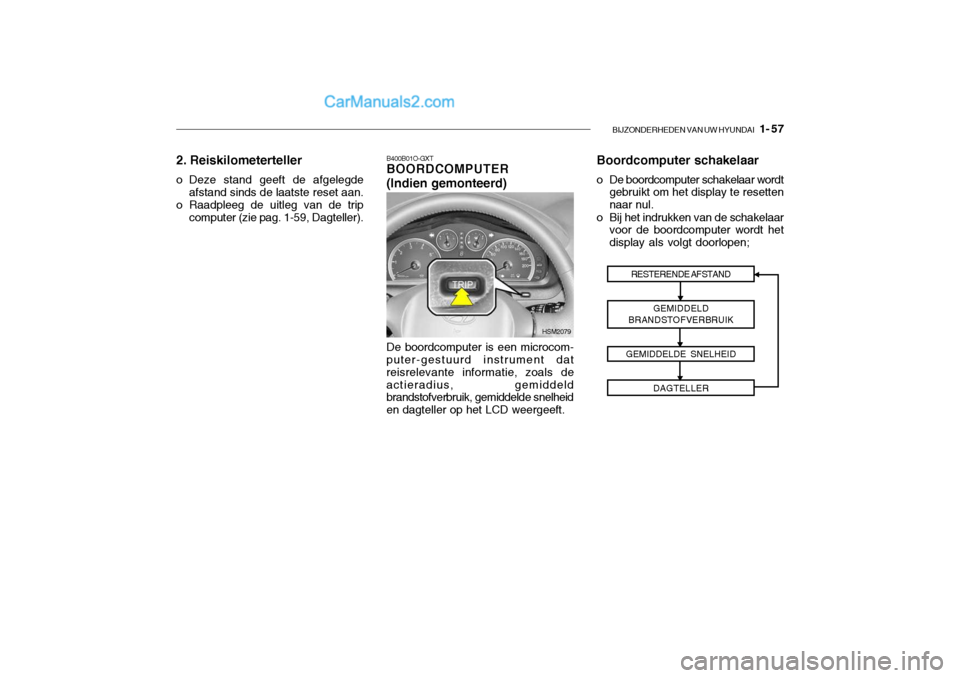

BIJZONDERHEDEN VAN UW HYUNDAI 1- 57
2. Reiskilometerteller
o Deze stand geeft de afgelegde afstand sinds de laatste reset aan.
o Raadpleeg de uitleg van de trip
computer (zie pag. 1-59, Dagteller).B400B01O-GXT BOORDCOMPUTER (Indien gemonteerd) De boordcomputer is een microcom-
puter-gestuurd instrument dat reisrelevante informatie, zoals deactieradius, gemiddeld brandstofverbruik, gemiddelde snelheid en dagteller op het LCD weergeeft. RESTERENDE AFSTAND
GEMIDDELD
BRANDSTOFVERBRUIK
GEMIDDELDE SNELHEID DAGTELLER
HSM2079 Boordcomputer schakelaar
o De boordcomputer schakelaar wordt
gebruikt om het display te resetten naar nul.
o Bij het indrukken van de schakelaar voor de boordcomputer wordt hetdisplay als volgt doorlopen;

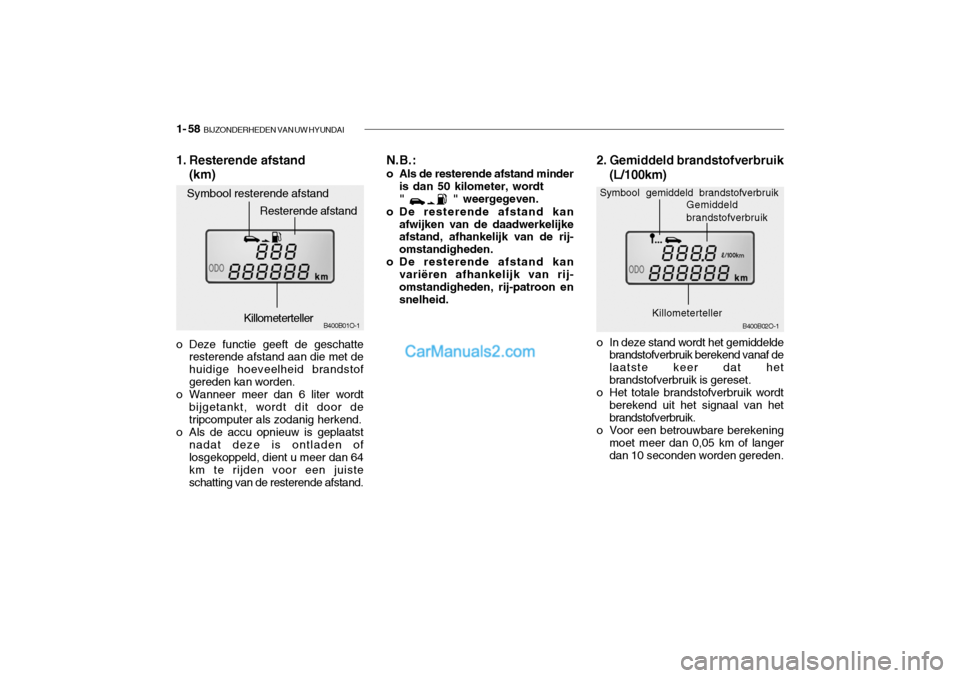

1- 58 BIJZONDERHEDEN VAN UW HYUNDAI
B400B01O-1
1. Resterende afstand
(km)
o Deze functie geeft de geschatte resterende afstand aan die met de huidige hoeveelheid brandstofgereden kan worden.
o Wanneer meer dan 6 liter wordt bijgetankt, wordt dit door detripcomputer als zodanig herkend.
o Als de accu opnieuw is geplaatst nadat deze is ontladen of losgekoppeld, dient u meer dan 64 km te rijden voor een juisteschatting van de resterende afstand. N.B.:
o Als de resterende afstand minder
is dan 50 kilometer, wordt " " weergegeven.
o De resterende afstand kan afwijken van de daadwerkelijke afstand, afhankelijk van de rij- omstandigheden.
o De resterende afstand kan variëren afhankelijk van rij-omstandigheden, rij-patroon en snelheid.
B400B02O-12. Gemiddeld brandstofverbruik(L/100km)
o In deze stand wordt het gemiddelde brandstofverbruik berekend vanaf de laatste keer dat hetbrandstofverbruik is gereset.
o Het totale brandstofverbruik wordt berekend uit het signaal van het brandstofverbruik.
o Voor een betrouwbare berekening moet meer dan 0,05 km of langerdan 10 seconden worden gereden.
Killometerteller
Resterende afstand
Symbool resterende afstand
Killometerteller Gemiddeld brandstofverbruik
Symbool gemiddeld brandstofverbruik

BIJZONDERHEDEN VAN UW HYUNDAI 1- 59
3. Gemiddelde snelheid (km/h) 4. Dagteller (km)
o Deze functie geeft de gemiddelde snelheid aan vanaf het moment dat de auto wordt gestart totdat de contactsleutel in de stand "OFF" wordt gedraaid. Als decontactsleutel in de stand "OFF" staat wordt de waarde teruggezet naar 0 km/h.
o Om de gemiddelde snelheid naar 0 te resetten, de toets van deboordcomputer langer dan 1seconde indrukken. B400B04O-1
Dagteller
B400B03O-1
o De afgelegde afstand sinds de laatste reset van de dagteller of vanaf het opnieuw aansluiten van de accu wordt weergegeven.
o Als de dagteller is aangekozen in het display en de trip computer schakelaar wordt meer dan 1seconde ingedrukt dan zal de dagteller naar nul gereset worden.
Symbool gemiddelde snelheid
Gemiddelde snelheid ZB120A1-AX MULTISCHAKELAAR (RICHTINGAANWIJZERS,GROOT EN DIMLICHT)Richtingaanwijzers Door de schakelaar naar beneden te bewegen werken de richtingaanwijzers aan de linkerzijde van de wagen. Door de schakelaar naar boven te drukkenwerken de richtingaanwijzers aan de rechterzijde. Nadat het stuurwiel in de rechtuit stand terug komt, keert deschakelaar automatisch in de middenstand terug waardoor tegelijkertijd de richtingaanwijzersworden uitgeschakeld. Als de controlelamp sneller dan normaal knippert, blijft branden of niet brandt,geeft dit een storing in de richtingaanwijzerinstallatie aan. Controleer de zekering, de gloeilampenof raadpleeg uw HYUNDAI dealer.
KillometertellerKillometerteller

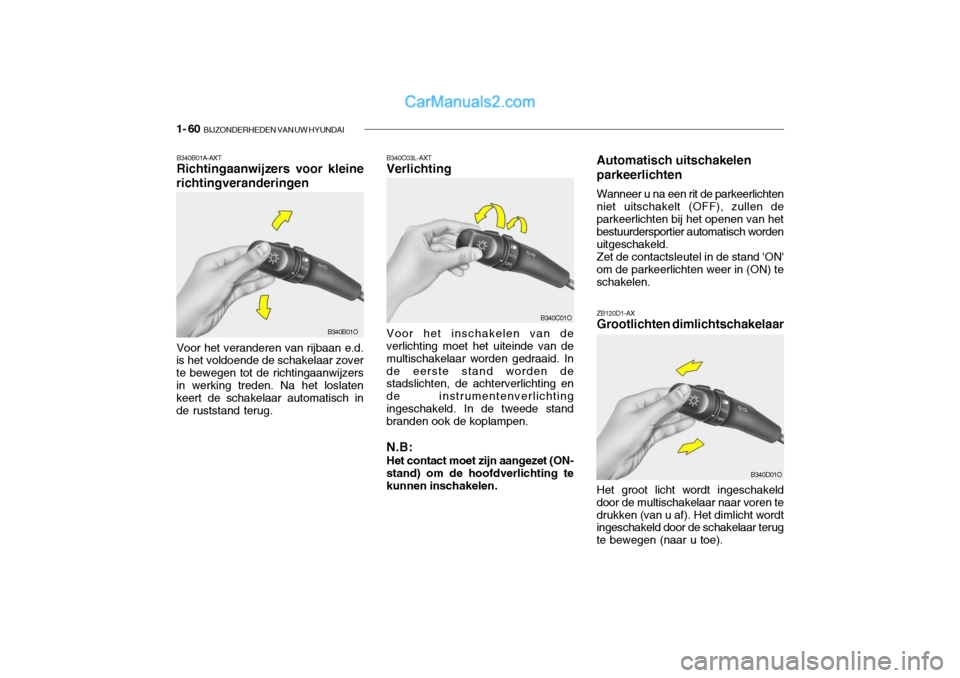

1- 60 BIJZONDERHEDEN VAN UW HYUNDAI
Automatisch uitschakelen parkeerlichten Wanneer u na een rit de parkeerlichten
niet uitschakelt (OFF), zullen de parkeerlichten bij het openen van het bestuurdersportier automatisch wordenuitgeschakeld. Zet de contactsleutel in de stand 'ON'
om de parkeerlichten weer in (ON) teschakelen.
ZB120D1-AX Grootlichten dimlichtschakelaarB340B01A-AXT Richtingaanwijzers voor kleine
richtingveranderingen
Voor het veranderen van rijbaan e.d.
is het voldoende de schakelaar zover te bewegen tot de richtingaanwijzersin werking treden. Na het loslaten keert de schakelaar automatisch in de ruststand terug. B340B01OB340C03L-AXT Verlichting Voor het inschakelen van de verlichting moet het uiteinde van de multischakelaar worden gedraaid. Inde eerste stand worden de stadslichten, de achterverlichting en de instrumentenverlichtingingeschakeld. In de tweede stand branden ook de koplampen.
N.B: Het contact moet zijn aangezet (ON- stand) om de hoofdverlichting tekunnen inschakelen. B340C01O
B340D01O
Het groot licht wordt ingeschakeld
door de multischakelaar naar voren te drukken (van u af). Het dimlicht wordt ingeschakeld door de schakelaar terug te bewegen (naar u toe).

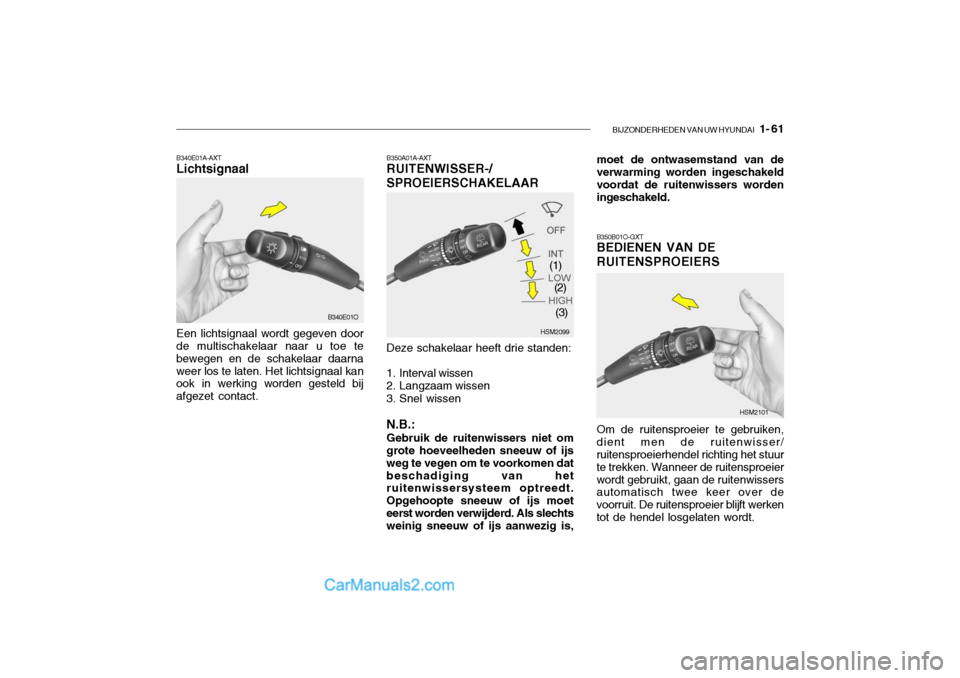

BIJZONDERHEDEN VAN UW HYUNDAI 1- 61
B350A01A-AXT RUITENWISSER-/ SPROEIERSCHAKELAAR Deze schakelaar heeft drie standen:
1. Interval wissen
2. Langzaam wissen
3. Snel wissen
N.B.: Gebruik de ruitenwissers niet om grote hoeveelheden sneeuw of ijs weg te vegen om te voorkomen datbeschadiging van het ruitenwissersysteem optreedt. Opgehoopte sneeuw of ijs moeteerst worden verwijderd. Als slechts weinig sneeuw of ijs aanwezig is, HSM2099
(1)
(2)
(3)B340E01A-AXT Lichtsignaal Een lichtsignaal wordt gegeven door de multischakelaar naar u toe te bewegen en de schakelaar daarnaweer los te laten. Het lichtsignaal kan ook in werking worden gesteld bij afgezet contact. B340E01Omoet de ontwasemstand van de verwarming worden ingeschakeld voordat de ruitenwissers wordeningeschakeld. B350B01O-GXT BEDIENEN VAN DE RUITENSPROEIERS Om de ruitensproeier te gebruiken, dient men de ruitenwisser/ ruitensproeierhendel richting het stuur te trekken. Wanneer de ruitensproeierwordt gebruikt, gaan de ruitenwissers automatisch twee keer over de voorruit. De ruitensproeier blijft werkentot de hendel losgelaten wordt.HSM2101
