2005 Hyundai Santa Fe Handleiding (in Dutch)

EENVOUDIG ONDERHOUD 6- 27

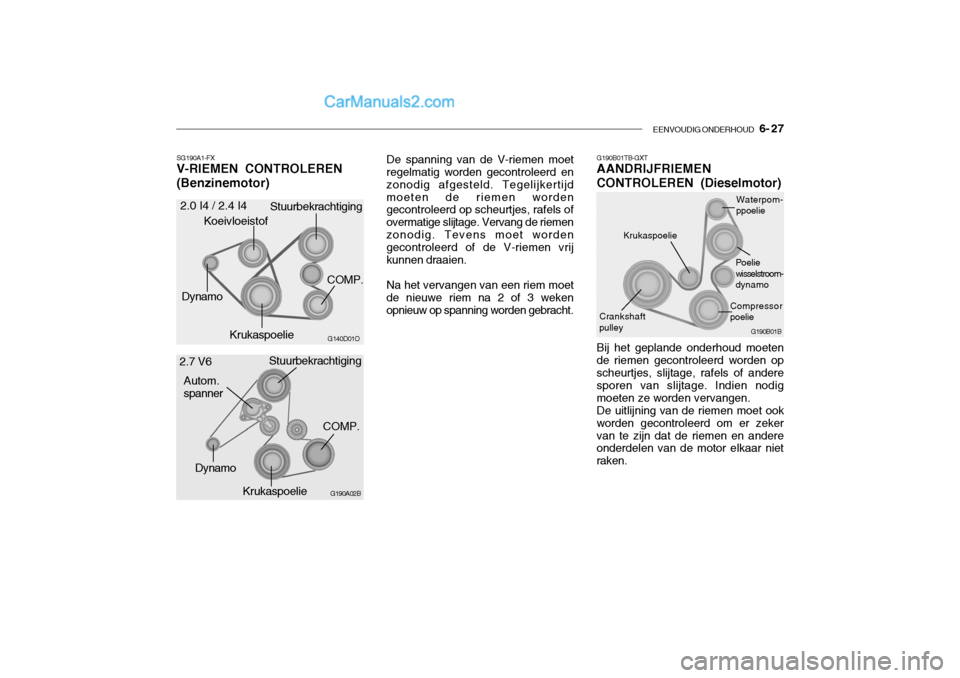

SG190A1-FX V-RIEMEN CONTROLEREN (Benzinemotor) De spanning van de V-riemen moet
regelmatig worden gecontroleerd en zonodig afgesteld. Tegelijkertijdmoeten de riemen worden gecontroleerd op scheurtjes, rafels of overmatige slijtage. Vervang de riemenzonodig. Tevens moet worden gecontroleerd of de V-riemen vrij kunnen draaien.
Na het vervangen van een riem moet
de nieuwe riem na 2 of 3 weken opnieuw op spanning worden gebracht. G190B01TB-GXTAANDRIJFRIEMEN CONTROLEREN (Dieselmotor) Bij het geplande onderhoud moeten
de riemen gecontroleerd worden op scheurtjes, slijtage, rafels of andere sporen van slijtage. Indien nodig moeten ze worden vervangen. De uitlijning van de riemen moet ook
worden gecontroleerd om er zekervan te zijn dat de riemen en andere onderdelen van de motor elkaar niet raken.
G190A02B
COMP.Krukaspoelie
Stuurbekrachtiging
Autom. spanner
Dynamo
2.7 V6
G140D01O
Stuurbekrachtiging
Dynamo
Krukaspoelie
Koeivloeistof
COMP.
2.0 I4 / 2.4 I4
G190B01B
Poelie wisselstroom-dynamo
Compressorpoelie
Krukaspoelie
Waterpom- ppoelie
Crankshaft pulley

6- 28 EENVOUDIG ONDERHOUD

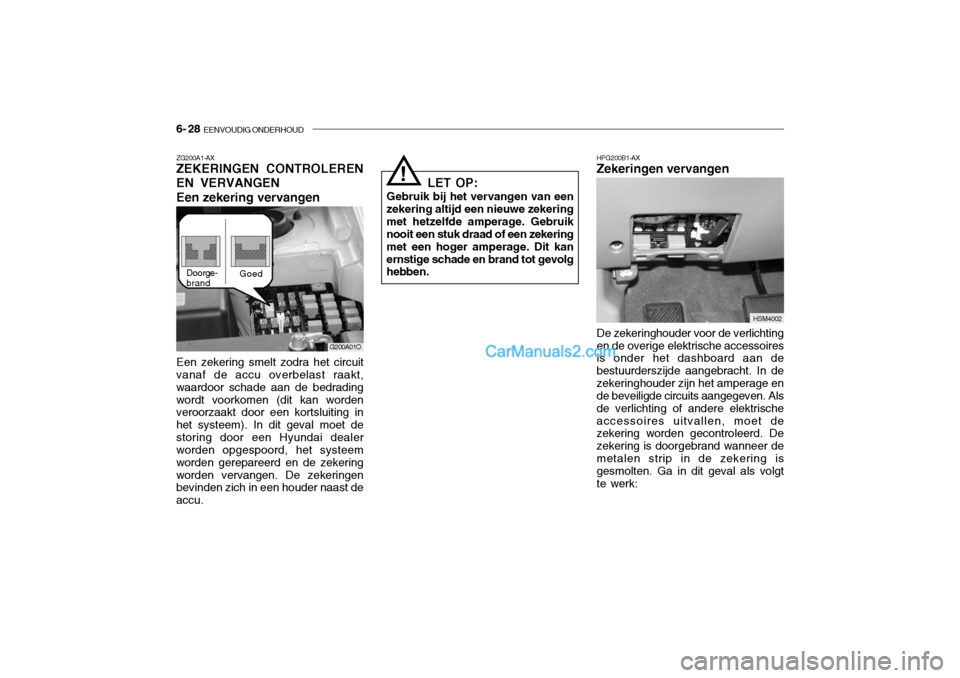

HPG200B1-AX Zekeringen vervangen De zekeringhouder voor de verlichting en de overige elektrische accessoires is onder het dashboard aan de bestuurderszijde aangebracht. In dezekeringhouder zijn het amperage en de beveiligde circuits aangegeven. Als de verlichting of andere elektrischeaccessoires uitvallen, moet de zekering worden gecontroleerd. De zekering is doorgebrand wanneer demetalen strip in de zekering is gesmolten. Ga in dit geval als volgt te werk: HSM4002
G200A01O
ZG200A1-AX ZEKERINGEN CONTROLEREN EN VERVANGENEen zekering vervangen
Goed
Doorge- brand
Een zekering smelt zodra het circuit vanaf de accu overbelast raakt, waardoor schade aan de bedradingwordt voorkomen (dit kan worden veroorzaakt door een kortsluiting in het systeem). In dit geval moet destoring door een Hyundai dealer worden opgespoord, het systeem worden gerepareerd en de zekeringworden vervangen. De zekeringen bevinden zich in een houder naast de accu.
! LET OP:
Gebruik bij het vervangen van een zekering altijd een nieuwe zekeringmet hetzelfde amperage. Gebruik nooit een stuk draad of een zekering met een hoger amperage. Dit kanernstige schade en brand tot gevolg hebben.

EENVOUDIG ONDERHOUD 6- 29

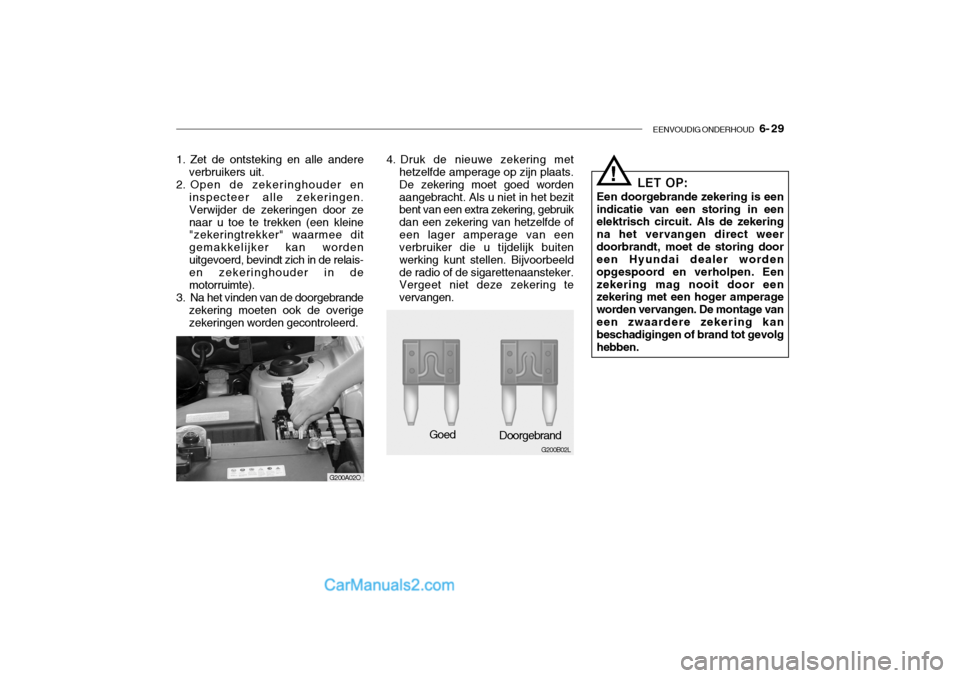

1. Zet de ontsteking en alle andere
verbruikers uit.
2. Open de zekeringhouder en inspecteer alle zekeringen. Verwijder de zekeringen door zenaar u toe te trekken (een kleine "zekeringtrekker" waarmee dit gemakkelijker kan wordenuitgevoerd, bevindt zich in de relais- en zekeringhouder in de motorruimte).
3. Na het vinden van de doorgebrande zekering moeten ook de overigezekeringen worden gecontroleerd. 4. Druk de nieuwe zekering met
hetzelfde amperage op zijn plaats.De zekering moet goed wordenaangebracht. Als u niet in het bezit bent van een extra zekering, gebruik dan een zekering van hetzelfde ofeen lager amperage van een verbruiker die u tijdelijk buiten werking kunt stellen. Bijvoorbeeldde radio of de sigarettenaansteker. Vergeet niet deze zekering te vervangen.
G200A02O G200B02L
Goed
Doorgebrand
!
LET OP:
Een doorgebrande zekering is een indicatie van een storing in een elektrisch circuit. Als de zekering na het vervangen direct weerdoorbrandt, moet de storing door een Hyundai dealer worden opgespoord en verholpen. Eenzekering mag nooit door een zekering met een hoger amperage worden vervangen. De montage vaneen zwaardere zekering kan beschadigingen of brand tot gevolg hebben.

6- 30 EENVOUDIG ONDERHOUD
!

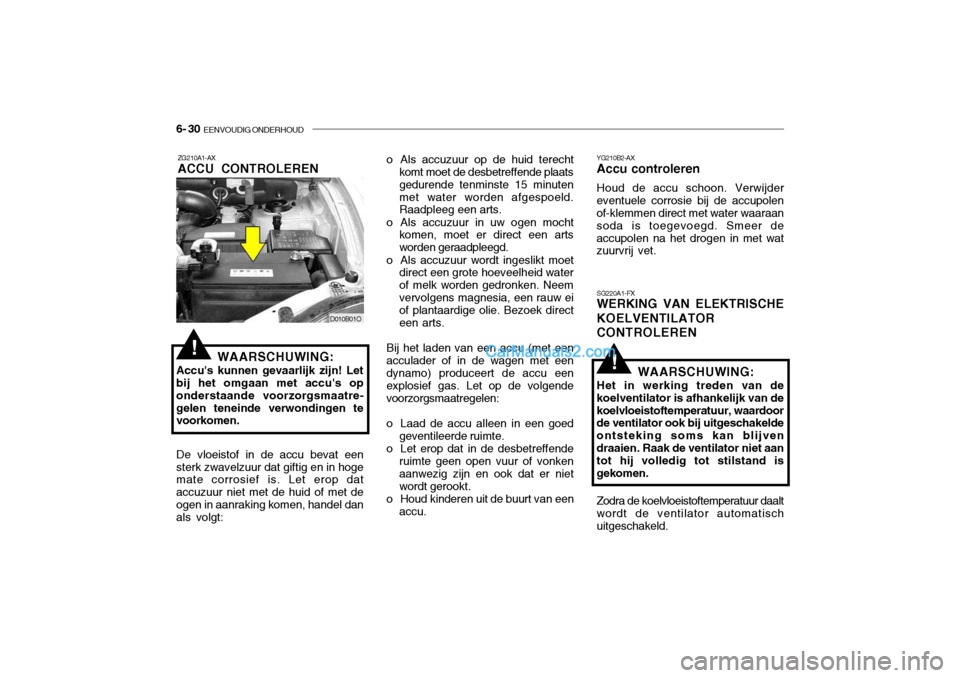

YG210B2-AX Accu controleren Houd de accu schoon. Verwijder eventuele corrosie bij de accupolen of-klemmen direct met water waaraan soda is toegevoegd. Smeer deaccupolen na het drogen in met wat zuurvrij vet. SG220A1-FX WERKING VAN ELEKTRISCHE KOELVENTILATORCONTROLEREN
WAARSCHUWING:
Het in werking treden van de koelventilator is afhankelijk van dekoelvloeistoftemperatuur, waardoor de ventilator ook bij uitgeschakelde ontsteking soms kan blijvendraaien. Raak de ventilator niet aan tot hij volledig tot stilstand is gekomen. Zodra de koelvloeistoftemperatuur daalt wordt de ventilator automatischuitgeschakeld.
!
ZG210A1-AX ACCU CONTROLEREN
WAARSCHUWING:
Accu's kunnen gevaarlijk zijn! Letbij het omgaan met accu's op onderstaande voorzorgsmaatre-gelen teneinde verwondingen te voorkomen. o Als accuzuur op de huid terecht
komt moet de desbetreffende plaats gedurende tenminste 15 minutenmet water worden afgespoeld. Raadpleeg een arts.
o Als accuzuur in uw ogen mocht komen, moet er direct een arts worden geraadpleegd.
o Als accuzuur wordt ingeslikt moet direct een grote hoeveelheid waterof melk worden gedronken. Neemvervolgens magnesia, een rauw ei of plantaardige olie. Bezoek direct een arts.
Bij het laden van een accu (met een
acculader of in de wagen met een dynamo) produceert de accu een explosief gas. Let op de volgendevoorzorgsmaatregelen:
o Laad de accu alleen in een goed geventileerde ruimte.
o Let erop dat in de desbetreffende ruimte geen open vuur of vonken aanwezig zijn en ook dat er nietwordt gerookt.
o Houd kinderen uit de buurt van een
accu.
De vloeistof in de accu bevat eensterk zwavelzuur dat giftig en in hoge mate corrosief is. Let erop dat accuzuur niet met de huid of met deogen in aanraking komen, handel dan als volgt: D010B01O

EENVOUDIG ONDERHOUD 6- 31
HSM5010

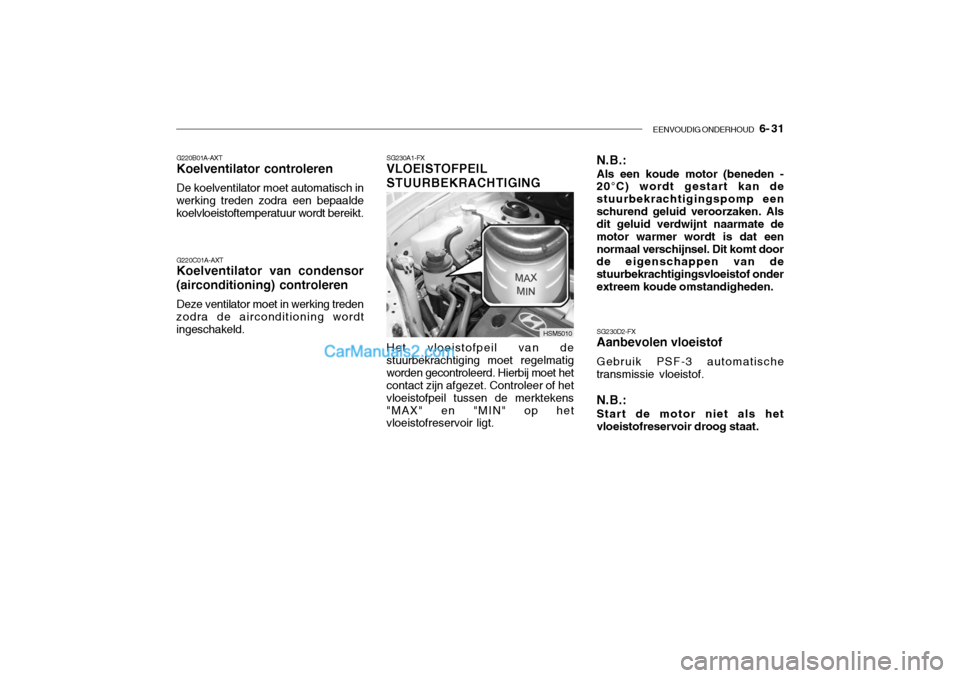

SG230A1-FX VLOEISTOFPEIL
STUURBEKRACHTIGING Het vloeistofpeil van de stuurbekrachtiging moet regelmatigworden gecontroleerd. Hierbij moet het contact zijn afgezet. Controleer of het vloeistofpeil tussen de merktekens"MAX" en "MIN" op het vloeistofreservoir ligt.
G220B01A-AXTKoelventilator controleren De koelventilator moet automatisch in
werking treden zodra een bepaalde koelvloeistoftemperatuur wordt bereikt.
G220C01A-AXT Koelventilator van condensor
(airconditioning) controleren
Deze ventilator moet in werking treden
zodra de airconditioning wordt ingeschakeld. SG230D2-FX Aanbevolen vloeistof Gebruik PSF-3 automatische transmissie vloeistof. N.B.: Start de motor niet als het vloeistofreservoir droog staat.
N.B.: Als een koude motor (beneden - 20°C) wordt gestart kan de stuurbekrachtigingspomp eenschurend geluid veroorzaken. Als dit geluid verdwijnt naarmate de motor warmer wordt is dat eennormaal verschijnsel. Dit komt door de eigenschappen van de stuurbekrachtigingsvloeistof onderextreem koude omstandigheden.

6- 32 EENVOUDIG ONDERHOUD
2. Draai de aftapplug aan de
onderzijde van het brandstoffilter los. HSM240-1

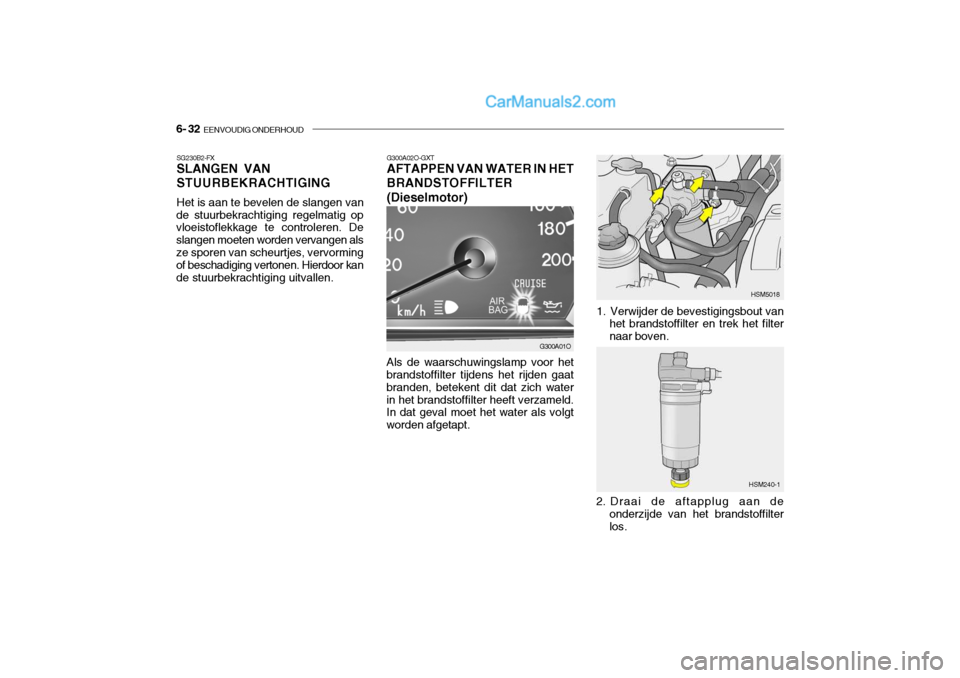

G300A02O-GXTAFTAPPEN VAN WATER IN HET BRANDSTOFFILTER(Dieselmotor)
Als de waarschuwingslamp voor het brandstoffilter tijdens het rijden gaat branden, betekent dit dat zich waterin het brandstoffilter heeft verzameld. In dat geval moet het water als volgt worden afgetapt.
SG230B2-FX SLANGEN VAN STUURBEKRACHTIGING Het is aan te bevelen de slangen van
de stuurbekrachtiging regelmatig op vloeistoflekkage te controleren. De slangen moeten worden vervangen alsze sporen van scheurtjes, vervorming of beschadiging vertonen. Hierdoor kan de stuurbekrachtiging uitvallen.
G300A01O1. Verwijder de bevestigingsbout van
het brandstoffilter en trek het filternaar boven. HSM5018

EENVOUDIG ONDERHOUD 6- 33
!
3. Draai de aftapplug weer vast als
geen water meer uit het filter komt.
4. Aanbrengen geschiedt in omgekeerde volgorde van verwijderen.
5. Controleer of de waarschuwings- lamp gaat branden als decontactsleutel in de stand "ON"wordt gedraaid en weer dooft nadat de motor is gestart.
Neem bij twijfel contact op met de
dichtstbijzijnde HYUNDAI dealer.
N.B.: Het wordt aanbevolen water verzameld in het brandstoffilter telaten verwijderen door een Hyundai- dealer.
WAARSCHUWING:

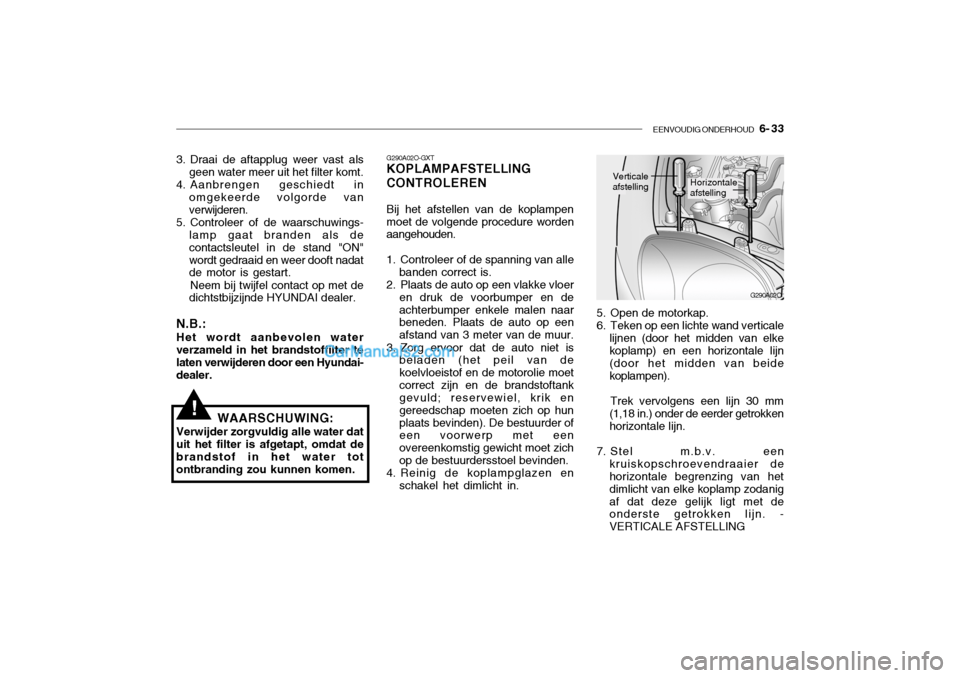

Verwijder zorgvuldig alle water datuit het filter is afgetapt, omdat de brandstof in het water totontbranding zou kunnen komen. G290A02O-GXT KOPLAMPAFSTELLING CONTROLEREN Bij het afstellen van de koplampen moet de volgende procedure worden aangehouden.
1. Controleer of de spanning van alle
banden correct is.
2. Plaats de auto op een vlakke vloer
en druk de voorbumper en de achterbumper enkele malen naar beneden. Plaats de auto op een afstand van 3 meter van de muur.
3. Zorg ervoor dat de auto niet is beladen (het peil van dekoelvloeistof en de motorolie moetcorrect zijn en de brandstoftank gevuld; reservewiel, krik en gereedschap moeten zich op hunplaats bevinden). De bestuurder of een voorwerp met een overeenkomstig gewicht moet zichop de bestuurdersstoel bevinden.
4. Reinig de koplampglazen en schakel het dimlicht in.
G290A02O
Verticale afstellingHorizontale afstelling
5. Open de motorkap.
6. Teken op een lichte wand verticale lijnen (door het midden van elke koplamp) en een horizontale lijn (door het midden van beidekoplampen).
Trek vervolgens een lijn 30 mm
(1,18 in.) onder de eerder getrokkenhorizontale lijn.
7. Stel m.b.v. een kruiskopschroevendraaier de horizontale begrenzing van het dimlicht van elke koplamp zodanigaf dat deze gelijk ligt met de onderste getrokken lijn. - VERTICALE AFSTELLING

6- 34 EENVOUDIG ONDERHOUD
G260A02A-GXT GLOEILAMP VERVANGEN Voor het vervangen van de gloeilamp
moet de schakelaar in de "OFF" stand staan.
In de navolgende paragraaf is
aangegeven op welke wijze de gloeilampen bereikbaar zijn. Dedefecte lamp moet worden vervangen door een lamp van hetzelfde type en hetzelfde vermogen.
Zie pagina 6-41 voor het vermogen.
! LET OP:
Let erop dat de lampen niet in contact komen met petroleum- houdende producten zoalsmotorolie, benzine etc.
1. Stel de koplampen zodanig af dat
de horizontale lijn van de lichtbundelparallel is met de hartlijn van deauto en dat het hoekpunt overeenkomt met het punt "P" in de afbeelding.
2. De streeplijnen in de afbeelding
geven het midden van dekoplampen aan. "H"Horizontale hartlijn van de koplamp
vanaf de vloer : 2WD : 822 mm (32,4 in.) 4WD : 843 mm (33,2 in.) "W" Hartafstand tussen de koplampen: 1178 mm (46,4 in.) "L" Afstand tussen de koplampen en
de wand waarop de lichtbundelsworden geprojecteerd: 3000 mm (118,1 in.)

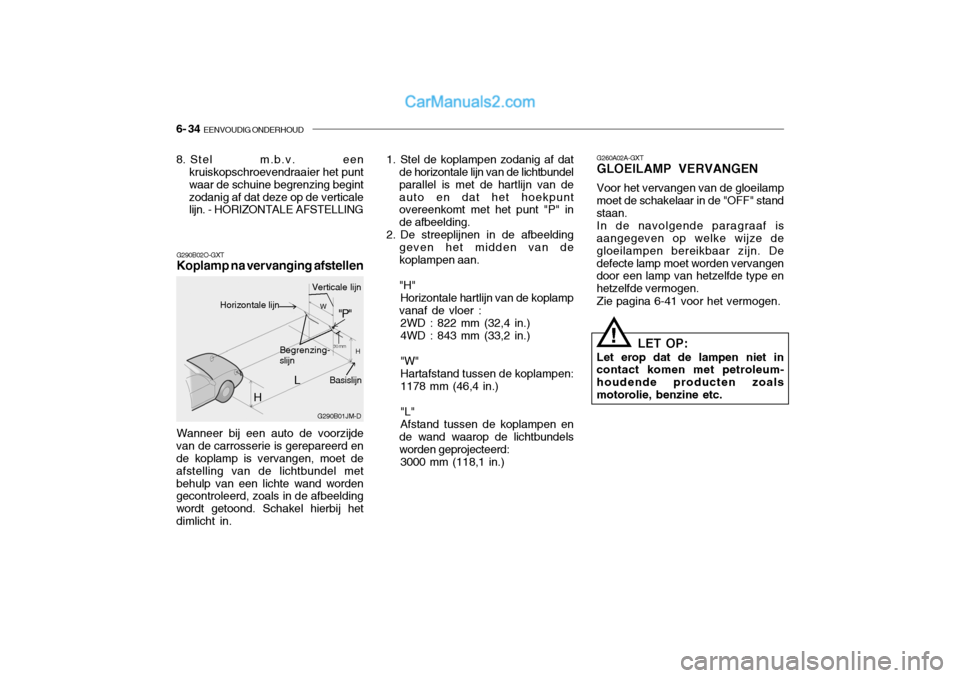

G290B02O-GXT Koplamp na vervanging afstellen Wanneer bij een auto de voorzijde
van de carrosserie is gerepareerd en de koplamp is vervangen, moet de afstelling van de lichtbundel metbehulp van een lichte wand worden gecontroleerd, zoals in de afbeelding wordt getoond. Schakel hierbij hetdimlicht in.
8. Stel m.b.v. een
kruiskopschroevendraaier het puntwaar de schuine begrenzing begintzodanig af dat deze op de verticale lijn. - HORIZONTALE AFSTELLING
L
G290B01JM-D
W
H
H Begrenzing- slijn"P"
Verticale lijnHorizontale lijn
Basislijn
30 mm
