2005 Hyundai Santa Fe Handleiding (in Dutch)

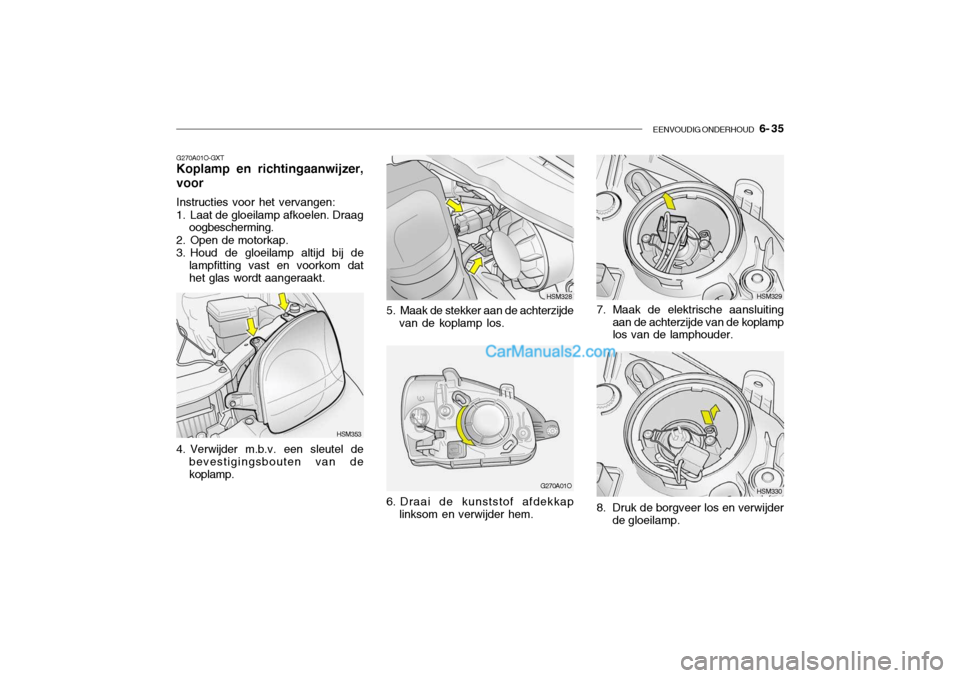

EENVOUDIG ONDERHOUD 6- 35
4. Verwijder m.b.v. een sleutel de
bevestigingsbouten van de koplamp.
G270A01O-GXT Koplamp en richtingaanwijzer, voor Instructies voor het vervangen:
1. Laat de gloeilamp afkoelen. Draag oogbescherming.
2. Open de motorkap.
3. Houd de gloeilamp altijd bij de lampfitting vast en voorkom dathet glas wordt aangeraakt.
HSM353 5. Maak de stekker aan de achterzijde
van de koplamp los.
6. Draai de kunststof afdekkap linksom en verwijder hem.
G270A01OHSM328
8. Druk de borgveer los en verwijderde gloeilamp.
7. Maak de elektrische aansluiting
aan de achterzijde van de koplamp los van de lamphouder.
HSM329
HSM330

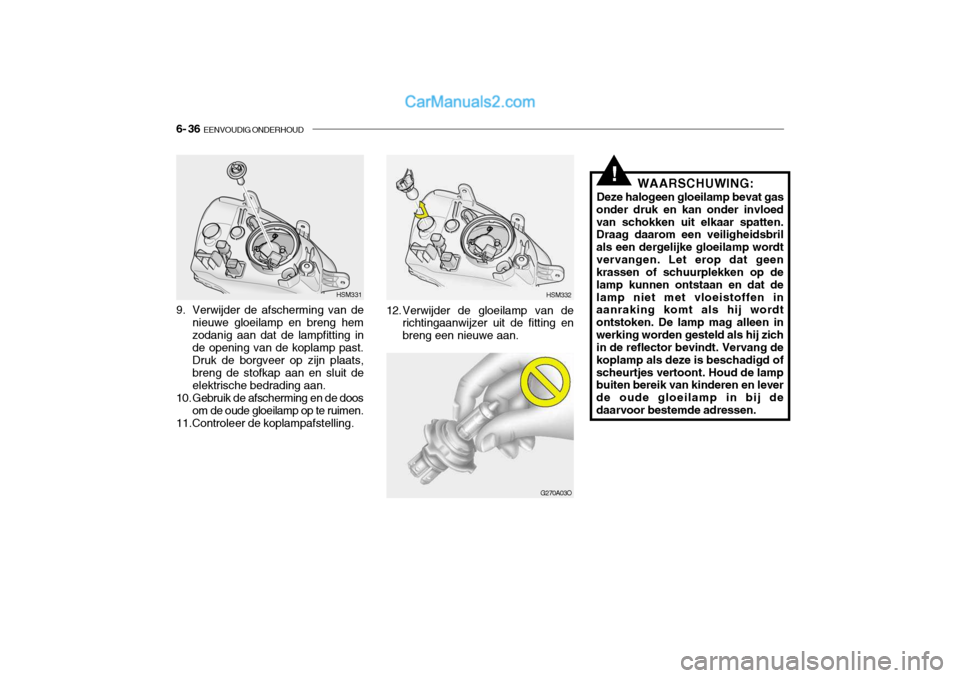

6- 36 EENVOUDIG ONDERHOUD
!WAARSCHUWING:
Deze halogeen gloeilamp bevat gas
onder druk en kan onder invloed van schokken uit elkaar spatten. Draag daarom een veiligheidsbril als een dergelijke gloeilamp wordtvervangen. Let erop dat geen krassen of schuurplekken op de lamp kunnen ontstaan en dat delamp niet met vloeistoffen in aanraking komt als hij wordt ontstoken. De lamp mag alleen inwerking worden gesteld als hij zich in de reflector bevindt. Vervang de koplamp als deze is beschadigd ofscheurtjes vertoont. Houd de lamp buiten bereik van kinderen en lever de oude gloeilamp in bij dedaarvoor bestemde adressen.
9. Verwijder de afscherming van de
nieuwe gloeilamp en breng hemzodanig aan dat de lampfitting in de opening van de koplamp past. Druk de borgveer op zijn plaats, breng de stofkap aan en sluit de elektrische bedrading aan.
10. Gebruik de afscherming en de doos om de oude gloeilamp op te ruimen.
11.Controleer de koplampafstelling.
HSM331HSM332
12. Verwijder de gloeilamp van de richtingaanwijzer uit de fitting en breng een nieuwe aan.
G270A03O

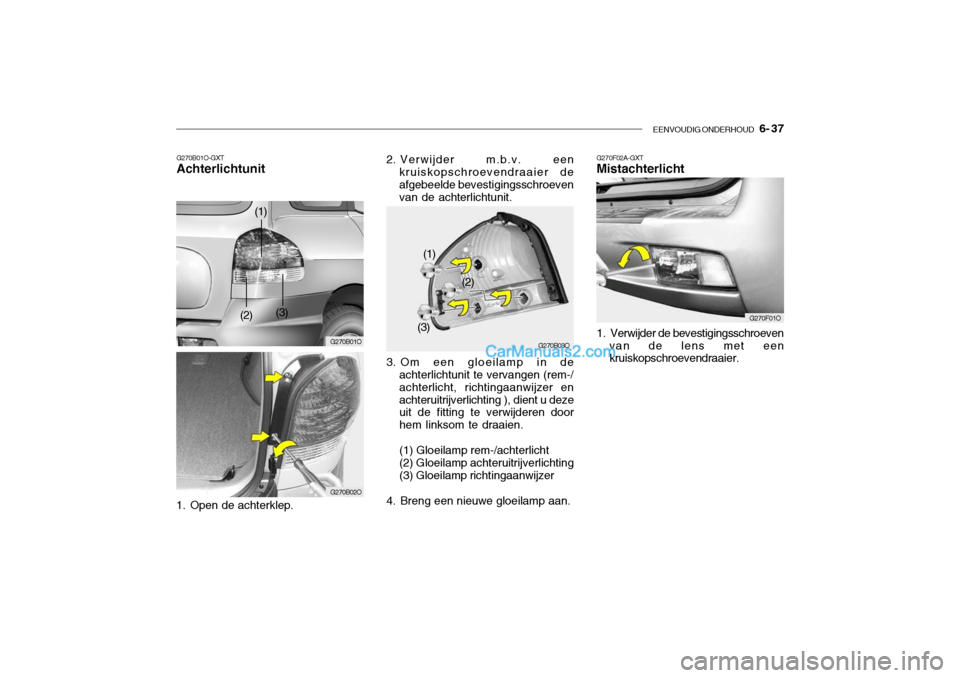

EENVOUDIG ONDERHOUD 6- 37
G270B01O-GXT Achterlichtunit
1. Open de achterklep. 3. Om een gloeilamp in de
achterlichtunit te vervangen (rem-/ achterlicht, richtingaanwijzer enachteruitrijverlichting ), dient u deze uit de fitting te verwijderen door hem linksom te draaien. (1) Gloeilamp rem-/achterlicht (2) Gloeilamp achteruitrijverlichting (3) Gloeilamp richtingaanwijzer
4. Breng een nieuwe gloeilamp aan.
(1)
(2)
(3)
G270B01O
(3)
(1)
(2)
G270B02O G270B03O
2. Verwijder m.b.v. een
kruiskopschroevendraaier de afgebeelde bevestigingsschroevenvan de achterlichtunit. G270F02A-GXT Mistachterlicht
1. Verwijder de bevestigingsschroeven
van de lens met een kruiskopschroevendraaier.
G270F01O

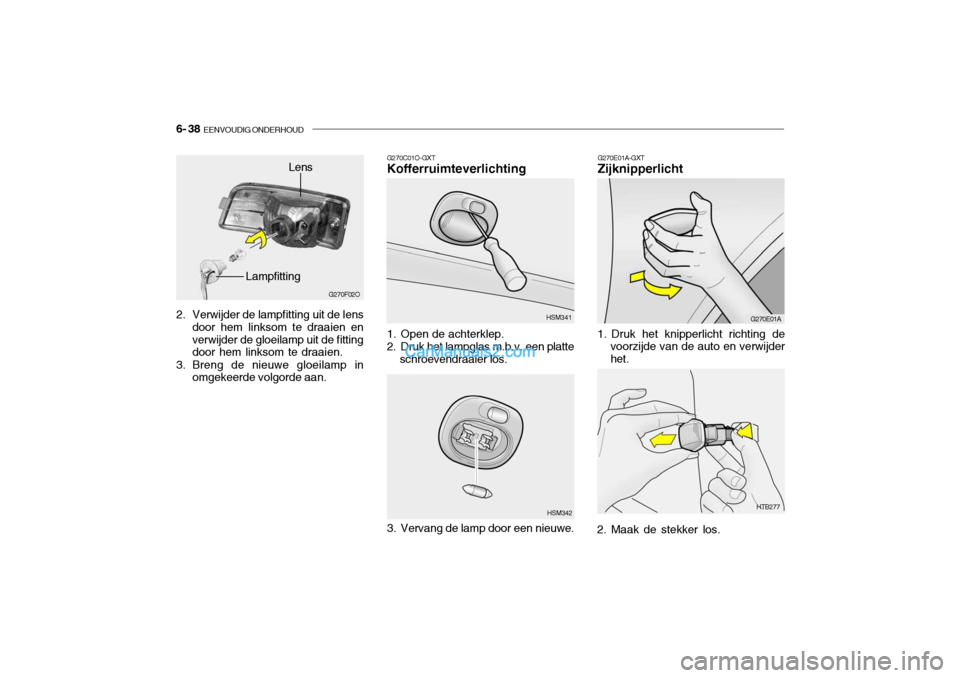

6- 38 EENVOUDIG ONDERHOUD
G270E01A
HTB277
G270E01A-GXT Zijknipperlicht
1. Druk het knipperlicht richting de voorzijde van de auto en verwijder het.
2. Maak de stekker los.
G270C01O-GXT Kofferruimteverlichting
1. Open de achterklep.
2. Druk het lampglas m.b.v. een platte
schroevendraaier los.HSM341
3. Vervang de lamp door een nieuwe.
HSM342
G270F02O
Lens
Lampfitting
2. Verwijder de lampfitting uit de lens door hem linksom te draaien en verwijder de gloeilamp uit de fitting door hem linksom te draaien.
3. Breng de nieuwe gloeilamp in omgekeerde volgorde aan.

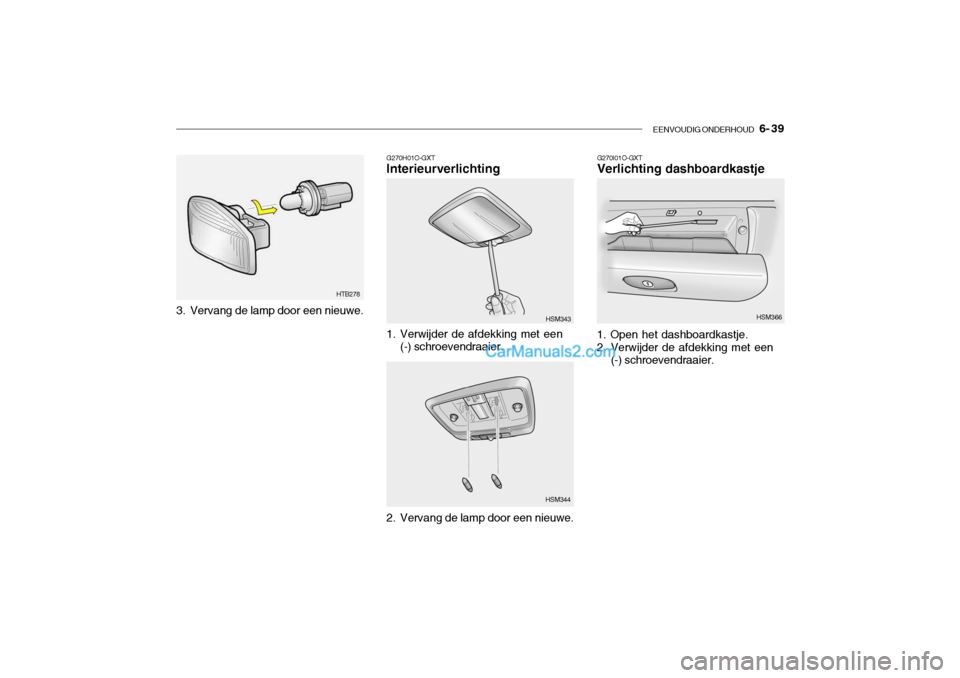

EENVOUDIG ONDERHOUD 6- 39
HTB278
3. Vervang de lamp door een nieuwe.
HSM343
HSM344
G270H01O-GXT Interieurverlichting
1. Verwijder de afdekking met een (-) schroevendraaier.
2. Vervang de lamp door een nieuwe.
G270I01O-GXT Verlichting dashboardkastje
1. Open het dashboardkastje.
2. Verwijder de afdekking met een (-) schroevendraaier. HSM366

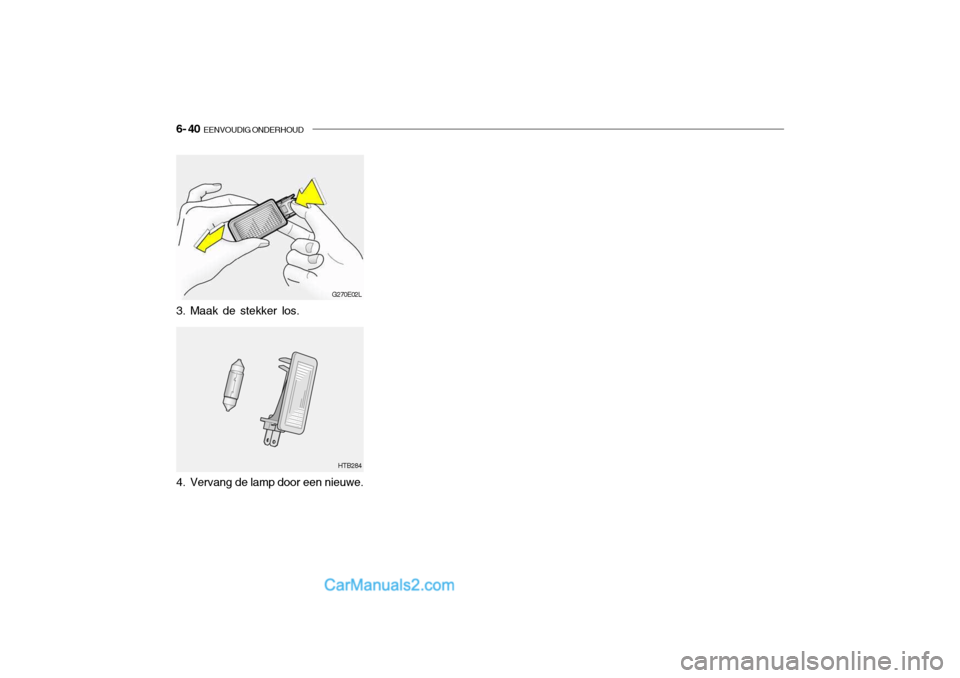

6- 40 EENVOUDIG ONDERHOUD
G270E02L
HTB284
3. Maak de stekker los.
4. Vervang de lamp door een nieuwe.

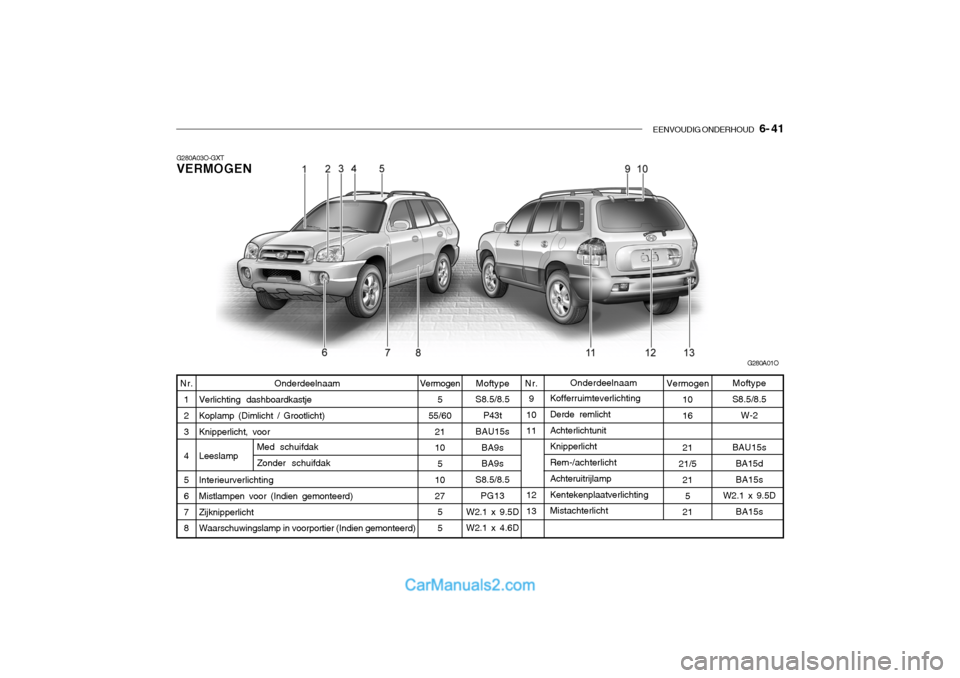

EENVOUDIG ONDERHOUD 6- 41
Kofferruimteverlichting Derde remlicht Achterlichtunit Knipperlicht Rem-/achterlicht Achteruitrijlamp Kentekenplaatverlichting Mistachterlicht 1016 21
21/5 21
5
21
Onderdeelnaam
Verlichting dashboardkastje Koplamp (Dimlicht / Grootlicht) Knipperlicht, voor Leeslamp Interieurverlichting Mistlampen voor (Indien gemonteerd) Zijknipperlicht Waarschuwingslamp in voorportier (Indien gemonteerd)
G280A03O-GXT VERMOGEN
OnderdeelnaamG280A01O
Moftype
S8.5/8.5
P43t
BAU15s
BA9s BA9s
S8.5/8.5 PG13
W2.1 x 9.5DW2.1 x 4.6D
Nr.
12 3 4 5 6 7 8 Vermogen
5
55/60
21105
10 27 55 Vermogen
Nr.
Moftype
S8.5/8.5
W-2
BAU15s BA15d BA15s
W2.1 x 9.5D
BA15s
9
10 11 12 13
Med schuifdak Zonder schuifdak

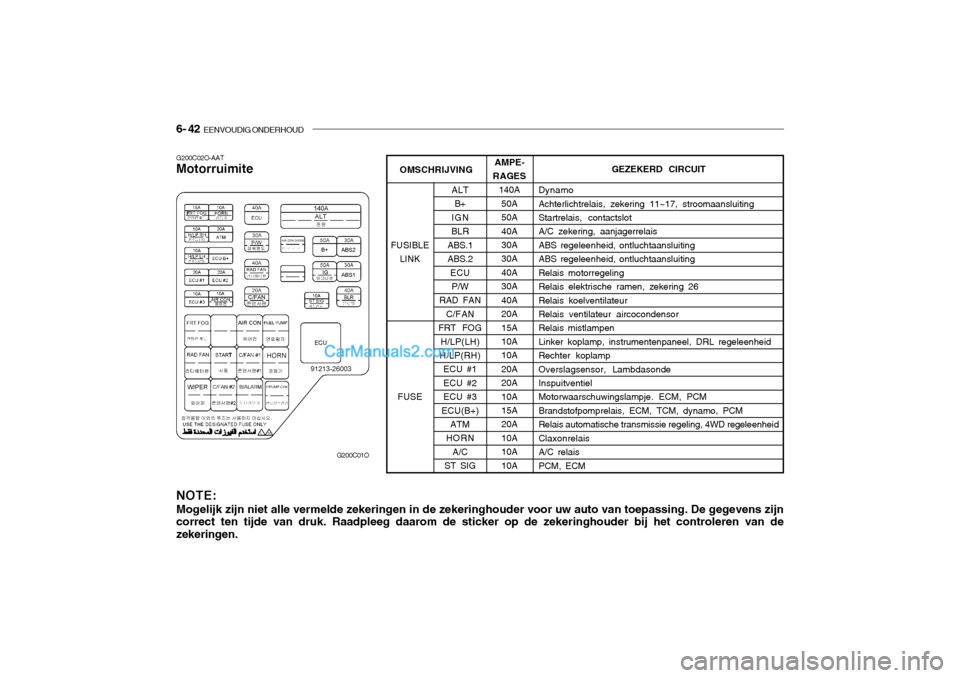

6- 42 EENVOUDIG ONDERHOUD
G200C02O-AAT Motorruimite
G200C01O
NOTE: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van de zekeringen. AMPE-
RAGES
140A50A 50A40A30A 30A 40A30A40A20A15A 10A 10A20A20A10A15A 20A 10A10A10A GEZEKERD CIRCUIT
DynamoAchterlichtrelais, zekering 11~17, stroomaansluitingStartrelais, contactslot A/C zekering, aanjagerrelais ABS regeleenheid, ontluchtaansluitingABS regeleenheid, ontluchtaansluitingRelais motorregelingRelais elektrische ramen, zekering 26Relais koelventilateur Relais ventilateur aircocondensor Relais mistlampenLinker koplamp, instrumentenpaneel, DRL regeleenheidRechter koplampOverslagsensor, LambdasondeInspuitventiel Motorwaarschuwingslampje. ECM, PCM Brandstofpomprelais, ECM, TCM, dynamo, PCMRelais automatische transmissie regeling, 4WD regeleenheidClaxonrelaisA/C relaisPCM, ECM
ALT B+
IGN
BLR
ABS.1 ABS.2 ECUP/W
RAD FAN C/FAN
FRT FOG H/LP(LH)
H/LP(RH)
ECU #1ECU #2ECU #3
ECU(B+) ATM
HORN
A/C
ST SIG
FUSIBLE
LINK
FUSE
OMSCHRIJVING
