EENVOUDIG ONDERHOUD 6- 3

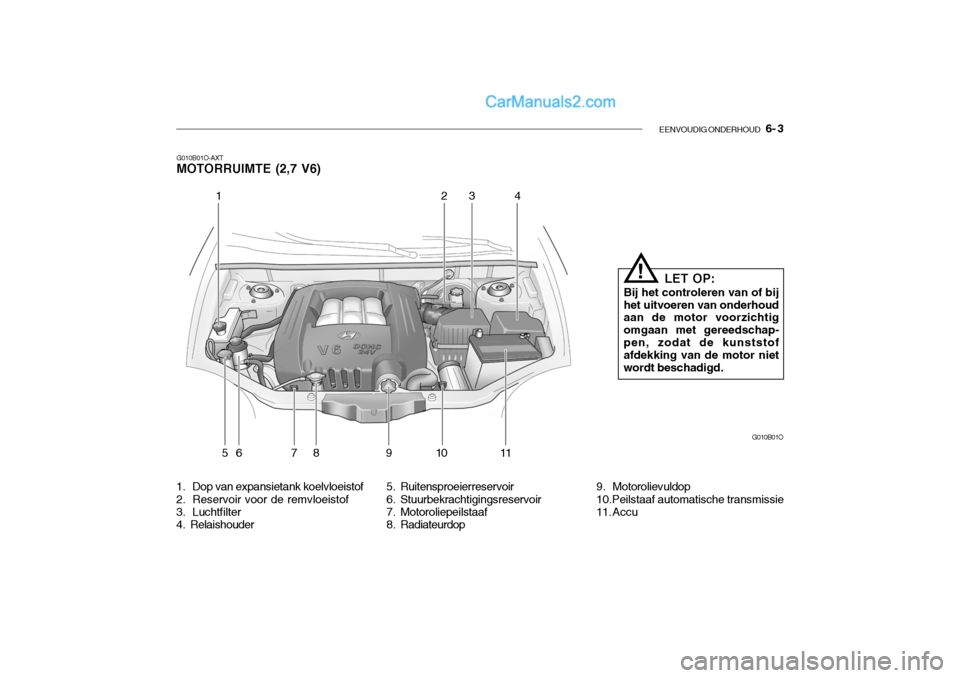

G010B01O-AXT MOTORRUIMTE (2,7 V6)
1. Dop van expansietank koelvloeistof
2. Reservoir voor de remvloeistof
3. Luchtfilter
4. Relaishouder 5. Ruitensproeierreservoir
6. Stuurbekrachtigingsreservoir
7. Motoroliepeilstaaf
8. Radiateurdop9. Motorolievuldop10.Peilstaaf automatische transmissie
11. Accu
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtig omgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!
G010B01O
12
34
56 7 8 9 10 11

6- 4 EENVOUDIG ONDERHOUD

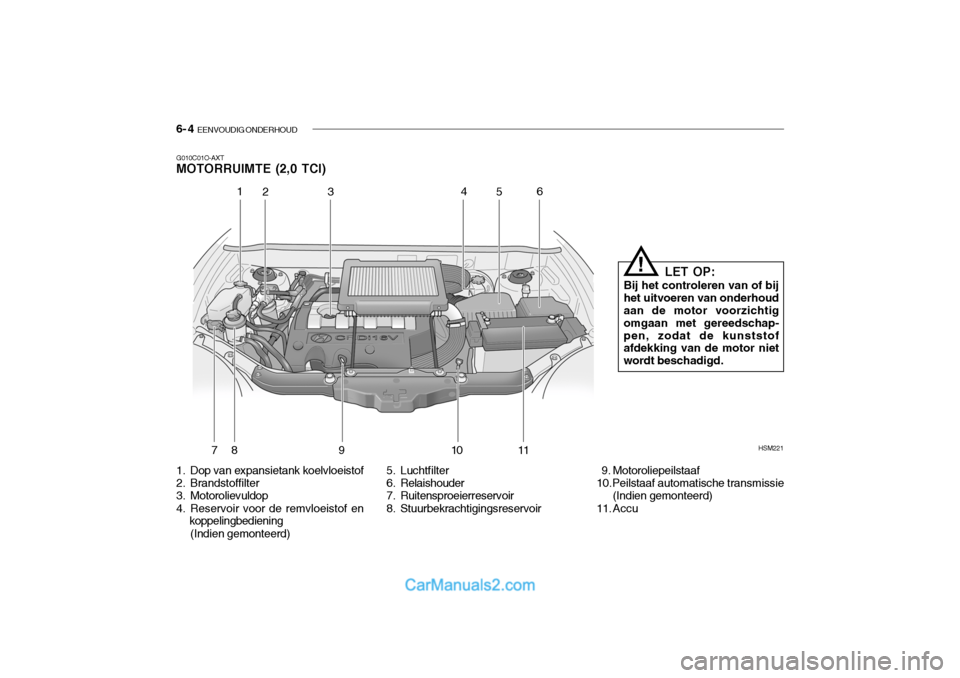

G010C01O-AXT MOTORRUIMTE (2,0 TCI)
HSM221
1
2 4
5 6
78 9 10 11
1. Dop van expansietank koelvloeistof
2. Brandstoffilter
3. Motorolievuldop
4. Reservoir voor de remvloeistof en koppelingbediening
(Indien gemonteerd) 5. Luchtfilter
6. Relaishouder
7. Ruitensproeierreservoir
8. Stuurbekrachtigingsreservoir
9. Motoroliepeilstaaf10.Peilstaaf automatische transmissie
(Indien gemonteerd)
11. Accu
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtig omgaan met gereedschap-pen, zodat de kunststof afdekking van de motor niet wordt beschadigd.!
3

EENVOUDIG ONDERHOUD 6- 5
SG020C1-FX Interieur De volgende punten moeten worden gecontroleerd voordat met de wagen wordt gereden:
o Werking van de verlichting
o Werking van de ruitenwissers
o Werking van de claxon
o Werking van de aanjager (en
airconditioning, indien gemonteerd)
o Werking en toestand van de stuurinrichting
o Werking en toestand van de spiegels
o Werking van de richtingaanwijzers
o Werking van het gaspedaal
o Werking van de remmen, incl. de
handrem
o Werking van de handgeschakelde
versnellingsbak, incl. de koppeling
o Werking van de automatische transmissie, incl. het parkeer-mechanisme
o Toestand en werking van de
stoelverstelling
o Toestand en werking van de veiligheidsgordels
o Bediening van de zonnekleppen

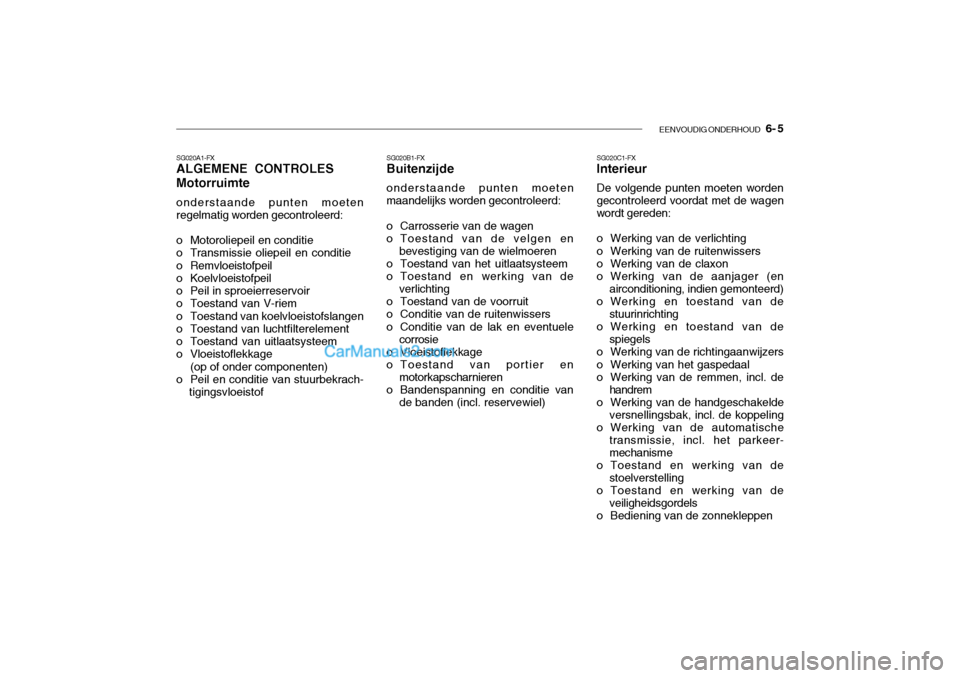

SG020A1-FX ALGEMENE CONTROLES Motorruimte onderstaande punten moeten regelmatig worden gecontroleerd:
o Motoroliepeil en conditie
o Transmissie oliepeil en conditie
o Remvloeistofpeil
o Koelvloeistofpeil
o Peil in sproeierreservoir
o Toestand van V-riem
o Toestand van koelvloeistofslangen
o Toestand van luchtfilterelement
o Toestand van uitlaatsysteem
o Vloeistoflekkage (op of onder componenten)
o Peil en conditie van stuurbekrach- tigingsvloeistof SG020B1-FX Buitenzijde onderstaande punten moeten
maandelijks worden gecontroleerd:
o Carrosserie van de wagen
o Toestand van de velgen en
bevestiging van de wielmoeren
o Toestand van het uitlaatsysteem
o Toestand en werking van de verlichting
o Toestand van de voorruit
o Conditie van de ruitenwissers
o Conditie van de lak en eventuele corrosie
o Vloeistoflekkage
o Toestand van portier en motorkapscharnieren
o Bandenspanning en conditie van de banden (incl. reservewiel)

6- 6 EENVOUDIG ONDERHOUD

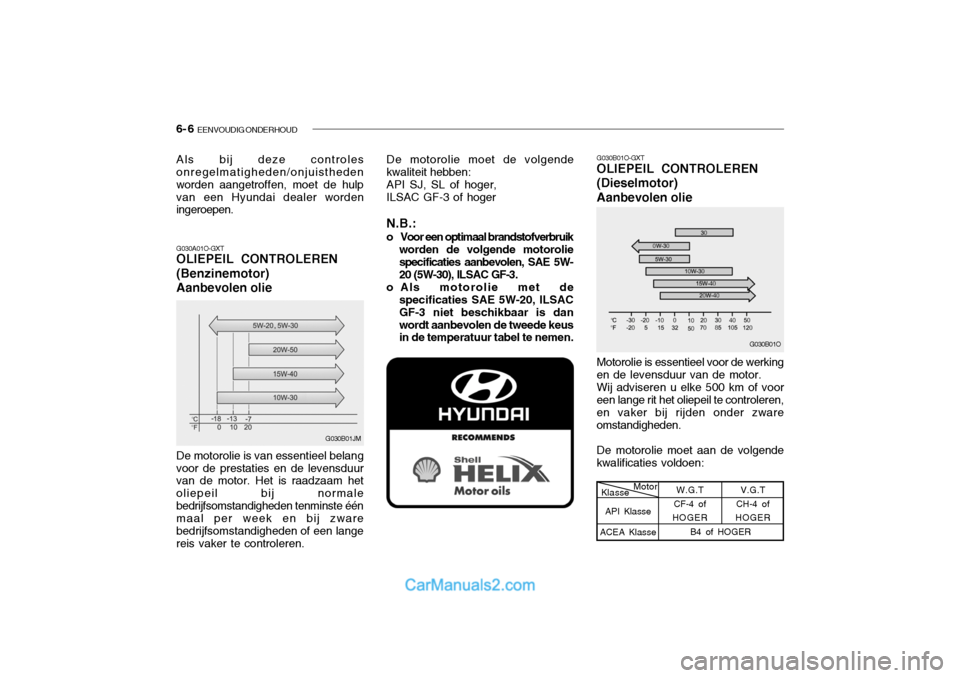

G030B01O-GXT OLIEPEIL CONTROLEREN (Dieselmotor)Aanbevolen olie
G030A01O-GXT OLIEPEIL CONTROLEREN (Benzinemotor)Aanbevolen olie De motorolie moet de volgende
kwaliteit hebben:
API SJ, SL of hoger, ILSAC GF-3 of hoger N.B.:
o Voor een optimaal brandstofverbruik worden de volgende motorolie specificaties aanbevolen, SAE 5W- 20 (5W-30), ILSAC GF-3.
o Als motorolie met de specificaties SAE 5W-20, ILSAC GF-3 niet beschikbaar is danwordt aanbevolen de tweede keus in de temperatuur tabel te nemen.
G030B01JM
De motorolie is van essentieel belang voor de prestaties en de levensduur van de motor. Het is raadzaam het oliepeil bij normalebedrijfsomstandigheden tenminste één maal per week en bij zware bedrijfsomstandigheden of een langereis vaker te controleren.
G030B01O
Motorolie is essentieel voor de werking
en de levensduur van de motor.
Wij adviseren u elke 500 km of voor
een lange rit het oliepeil te controleren, en vaker bij rijden onder zwareomstandigheden.
De motorolie moet aan de volgende
kwalificaties voldoen:
API Klasse
ACEA Klasse Motor
Klasse W.G.T
CF-4 of
HOGER V.G.T
CH-4 of
HOGER
B4 of HOGER
Als bij deze controles onregelmatigheden/onjuistheden worden aangetroffen, moet de hulpvan een Hyundai dealer worden ingeroepen.

EENVOUDIG ONDERHOUD 6- 7
G030D01O-GXT Motorolie bijvullen
G030C01FC-GXT Oliepeil controleren
G030C01O HSM5002
G030D01O
Benzinemotor (2.0L/2.4 L)
Dieselmotor

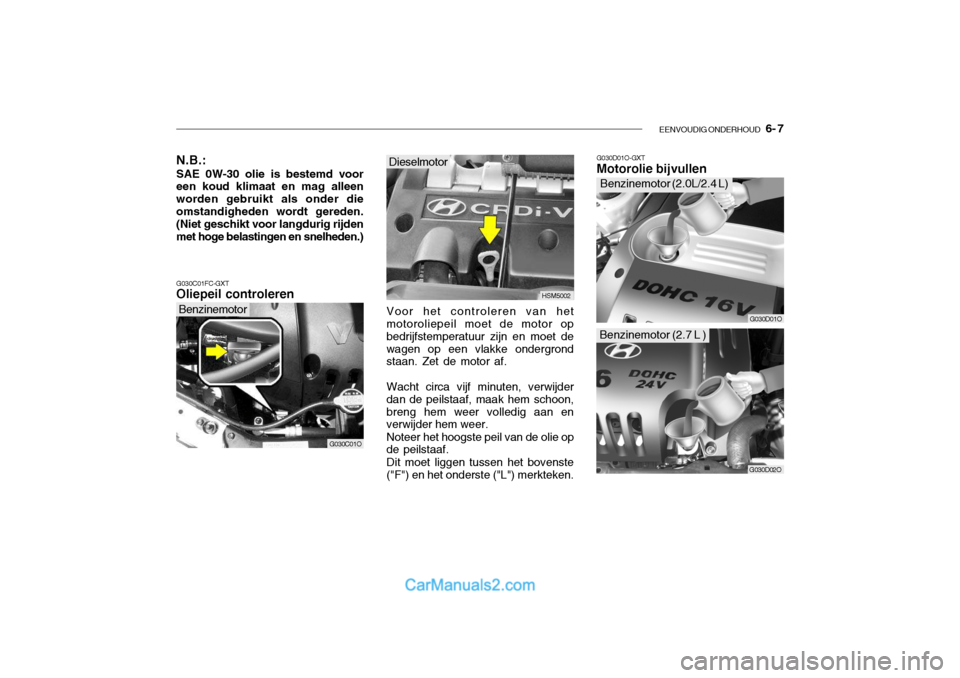

Voor het controleren van het motoroliepeil moet de motor op bedrijfstemperatuur zijn en moet dewagen op een vlakke ondergrond staan. Zet de motor af. Wacht circa vijf minuten, verwijder dan de peilstaaf, maak hem schoon,breng hem weer volledig aan en verwijder hem weer. Noteer het hoogste peil van de olie op de peilstaaf. Dit moet liggen tussen het bovenste ("F") en het onderste ("L") merkteken.
Benzinemotor
Benzinemotor (2.7 L )
N.B.: SAE 0W-30 olie is bestemd voor een koud klimaat en mag alleen worden gebruikt als onder dieomstandigheden wordt gereden. (Niet geschikt voor langdurig rijden met hoge belastingen en snelheden.)
G030D02O

6- 8 EENVOUDIG ONDERHOUD
o Het olieverbruik van de motor wordt
sterk beïnvloed door de dikte en de kwaliteit van de olie, hetmotortoerental en de rij- omstandigheden enz.
Onder zware rij-omstandigheden,
zoals hoge snelheden en vaak accelereren en afremmen, wordtmeer olie verbruikt dan onder normale rij-omstandigheden.

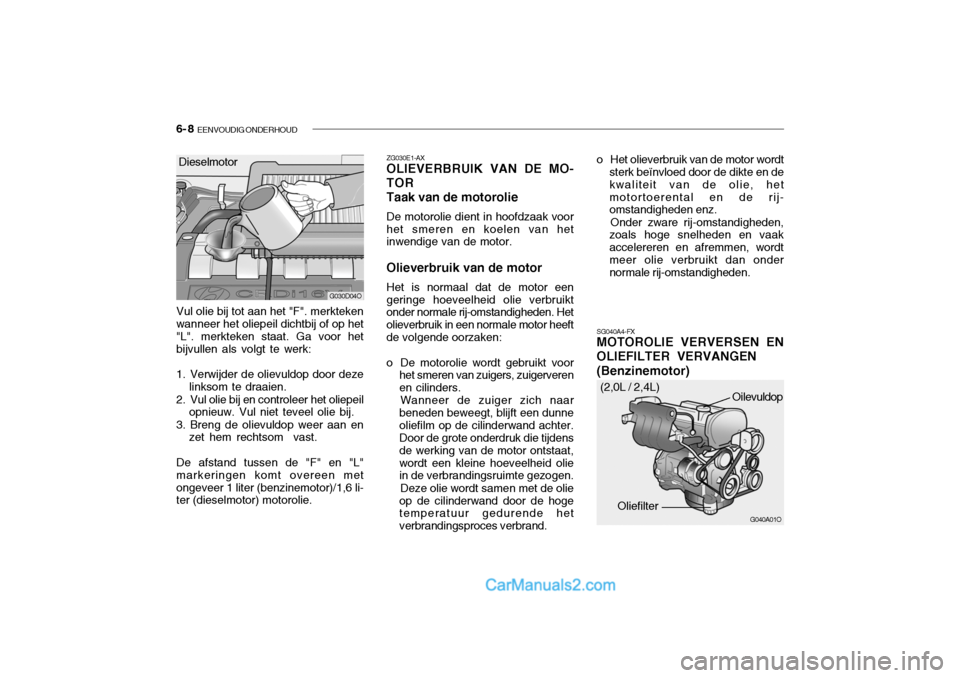

ZG030E1-AXOLIEVERBRUIK VAN DE MO- TOR Taak van de motorolie De motorolie dient in hoofdzaak voor het smeren en koelen van het inwendige van de motor. Olieverbruik van de motor Het is normaal dat de motor een geringe hoeveelheid olie verbruikt onder normale rij-omstandigheden. Het olieverbruik in een normale motor heeftde volgende oorzaken:
o De motorolie wordt gebruikt voor het smeren van zuigers, zuigerverenen cilinders.
Wanneer de zuiger zich naar
beneden beweegt, blijft een dunneoliefilm op de cilinderwand achter. Door de grote onderdruk die tijdens de werking van de motor ontstaat,wordt een kleine hoeveelheid olie in de verbrandingsruimte gezogen.
Deze olie wordt samen met de olie
op de cilinderwand door de hogetemperatuur gedurende het verbrandingsproces verbrand. SG040A4-FX MOTOROLIE VERVERSEN EN OLIEFILTER VERVANGEN (Benzinemotor)
G040A01O
(2,0L / 2,4L)
Oliefilter
Oilevuldop
Dieselmotor
Vul olie bij tot aan het "F". merkteken wanneer het oliepeil dichtbij of op het"L". merkteken staat. Ga voor het bijvullen als volgt te werk:
1. Verwijder de olievuldop door deze linksom te draaien.
2. Vul olie bij en controleer het oliepeil opnieuw. Vul niet teveel olie bij.
3. Breng de olievuldop weer aan en zet hem rechtsom vast.
De afstand tussen de "F" en "L" markeringen komt overeen metongeveer 1 liter (benzinemotor)/1,6 li- ter (dieselmotor) motorolie.
G030D04O

EENVOUDIG ONDERHOUD 6- 9
!

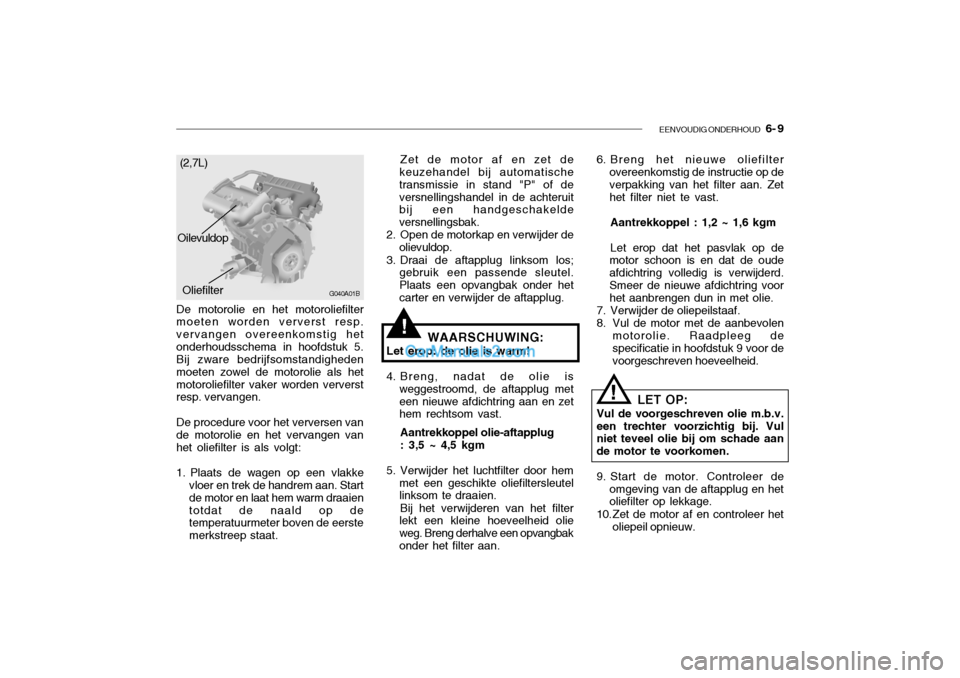

De motorolie en het motoroliefilter moeten worden ververst resp. vervangen overeenkomstig hetonderhoudsschema in hoofdstuk 5. Bij zware bedrijfsomstandigheden moeten zowel de motorolie als hetmotoroliefilter vaker worden ververst resp. vervangen. De procedure voor het verversen van de motorolie en het vervangen vanhet oliefilter is als volgt:
1. Plaats de wagen op een vlakke vloer en trek de handrem aan. Startde motor en laat hem warm draaientotdat de naald op de temperatuurmeter boven de eerste merkstreep staat. G040A01B
!
Zet de motor af en zet de
keuzehandel bij automatische transmissie in stand "P" of deversnellingshandel in de achteruit bij een handgeschakelde versnellingsbak.
2. Open de motorkap en verwijder de
olievuldop.
3. Draai de aftapplug linksom los; gebruik een passende sleutel.Plaats een opvangbak onder hetcarter en verwijder de aftapplug.
LET OP:
Vul de voorgeschreven olie m.b.v.een trechter voorzichtig bij. Vul niet teveel olie bij om schade aan de motor te voorkomen.
9. Start de motor. Controleer de omgeving van de aftapplug en het oliefilter op lekkage.
10. Zet de motor af en controleer het oliepeil opnieuw.
6. Breng het nieuwe oliefilter
overeenkomstig de instructie op de verpakking van het filter aan. Zethet filter niet te vast.
Aantrekkoppel : 1,2 ~ 1,6 kgm Let erop dat het pasvlak op de
motor schoon is en dat de oude afdichtring volledig is verwijderd.Smeer de nieuwe afdichtring voor het aanbrengen dun in met olie.
7. Verwijder de oliepeilstaaf.
8. Vul de motor met de aanbevolen motorolie. Raadpleeg despecificatie in hoofdstuk 9 voor de voorgeschreven hoeveelheid.
(2,7L)
Oliefilter
Oilevuldop
WAARSCHUWING:
Let erop: de olie is warm!
4. Breng, nadat de olie is weggestroomd, de aftapplug met een nieuwe afdichtring aan en zet hem rechtsom vast.
Aantrekkoppel olie-aftapplug : 3,5 ~ 4,5 kgm
5. Verwijder het luchtfilter door hem met een geschikte oliefiltersleutel linksom te draaien.
Bij het verwijderen van het filter
lekt een kleine hoeveelheid olie weg. Breng derhalve een opvangbakonder het filter aan.

6- 10 EENVOUDIG ONDERHOUD
!

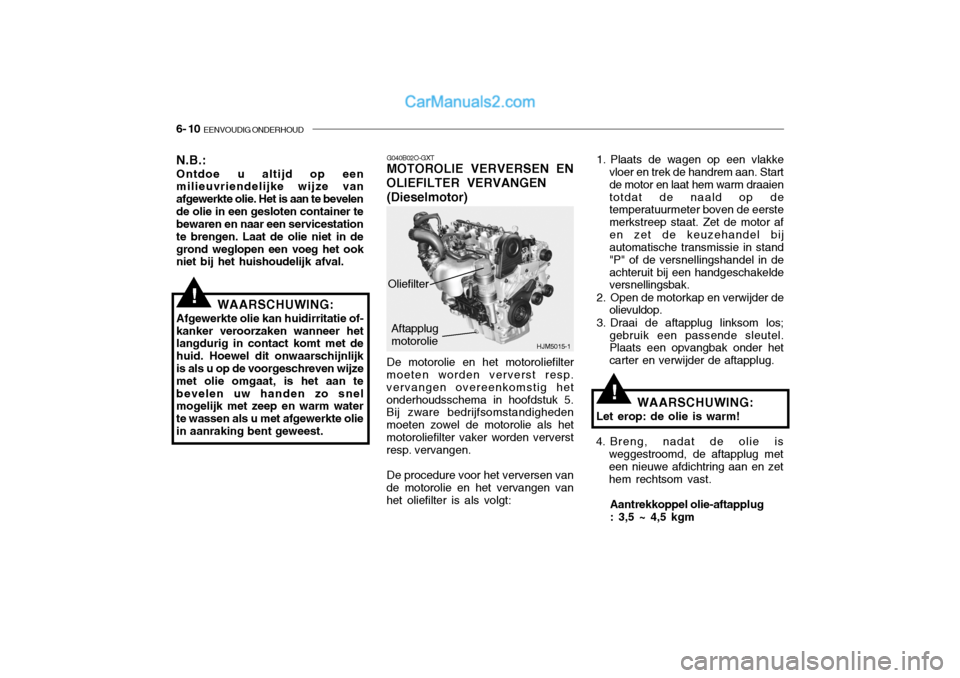

De motorolie en het motoroliefilter
moeten worden ververst resp. vervangen overeenkomstig hetonderhoudsschema in hoofdstuk 5. Bij zware bedrijfsomstandigheden moeten zowel de motorolie als hetmotoroliefilter vaker worden ververst resp. vervangen.
De procedure voor het verversen van
de motorolie en het vervangen van het oliefilter is als volgt: WAARSCHUWING:
Let erop: de olie is warm!
4. Breng, nadat de olie is weggestroomd, de aftapplug meteen nieuwe afdichtring aan en zethem rechtsom vast.
Aantrekkoppel olie-aftapplug: 3,5 ~ 4,5 kgm
!
N.B.: Ontdoe u altijd op een milieuvriendelijke wijze van afgewerkte olie. Het is aan te bevelende olie in een gesloten container te bewaren en naar een servicestation te brengen. Laat de olie niet in degrond weglopen een voeg het ook niet bij het huishoudelijk afval.
WAARSCHUWING:
Afgewerkte olie kan huidirritatie of- kanker veroorzaken wanneer het langdurig in contact komt met de huid. Hoewel dit onwaarschijnlijk is als u op de voorgeschreven wijze met olie omgaat, is het aan tebevelen uw handen zo snel mogelijk met zeep en warm water te wassen als u met afgewerkte oliein aanraking bent geweest.G040B02O-GXT MOTOROLIE VERVERSEN EN
OLIEFILTER VERVANGEN
(Dieselmotor)
Oliefilter Aftapplug motorolie HJM5015-11. Plaats de wagen op een vlakke
vloer en trek de handrem aan. Start de motor en laat hem warm draaientotdat de naald op de temperatuurmeter boven de eerste merkstreep staat. Zet de motor afen zet de keuzehandel bij automatische transmissie in stand "P" of de versnellingshandel in deachteruit bij een handgeschakelde versnellingsbak.
2. Open de motorkap en verwijder de olievuldop.
3. Draai de aftapplug linksom los; gebruik een passende sleutel.Plaats een opvangbak onder het carter en verwijder de aftapplug.
