2005 Hyundai Santa Fe Handleiding (in Dutch)

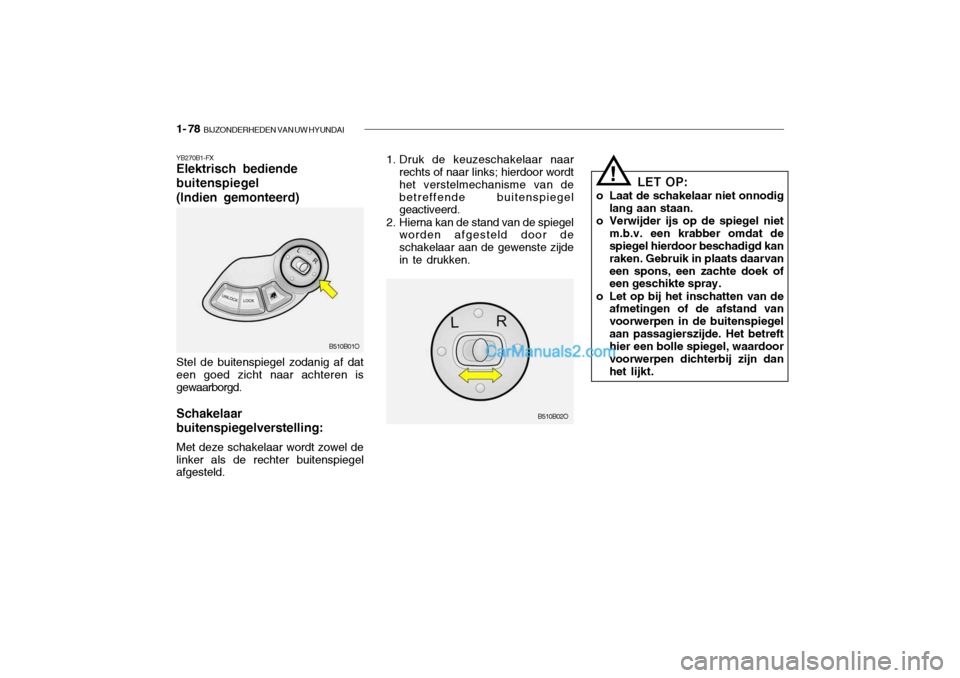

1- 78 BIJZONDERHEDEN VAN UW HYUNDAI
!
LET OP:
o Laat de schakelaar niet onnodig lang aan staan.
o Verwijder ijs op de spiegel niet m.b.v. een krabber omdat de spiegel hierdoor beschadigd kan raken. Gebruik in plaats daarvaneen spons, een zachte doek of een geschikte spray.
o Let op bij het inschatten van de afmetingen of de afstand van voorwerpen in de buitenspiegelaan passagierszijde. Het betreft hier een bolle spiegel, waardoor voorwerpen dichterbij zijn danhet lijkt.
1. Druk de keuzeschakelaar naarrechts of naar links; hierdoor wordt het verstelmechanisme van debetreffende buitenspiegel geactiveerd.
2. Hierna kan de stand van de spiegel worden afgesteld door de schakelaar aan de gewenste zijdein te drukken.
B510B02O
Stel de buitenspiegel zodanig af dateen goed zicht naar achteren is gewaarborgd. Schakelaar buitenspiegelverstelling: Met deze schakelaar wordt zowel de linker als de rechter buitenspiegel afgesteld.YB270B1-FX Elektrisch bediende buitenspiegel(Indien gemonteerd)
B510B01O

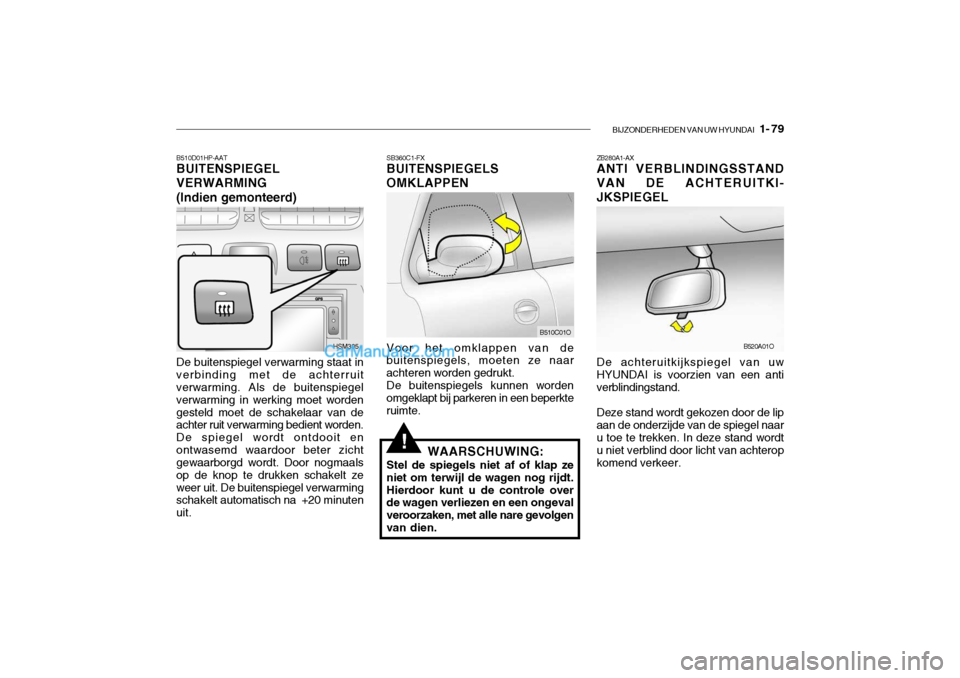

BIJZONDERHEDEN VAN UW HYUNDAI 1- 79
!
B510D01HP-AAT BUITENSPIEGEL VERWARMING(Indien gemonteerd) De buitenspiegel verwarming staat in verbinding met de achterruit verwarming. Als de buitenspiegel verwarming in werking moet wordengesteld moet de schakelaar van de achter ruit verwarming bedient worden. De spiegel wordt ontdooit enontwasemd waardoor beter zicht gewaarborgd wordt. Door nogmaals op de knop te drukken schakelt zeweer uit. De buitenspiegel verwarming schakelt automatisch na +20 minuten uit. HSM305SB360C1-FX BUITENSPIEGELS OMKLAPPEN Voor het omklappen van de buitenspiegels, moeten ze naar achteren worden gedrukt.De buitenspiegels kunnen wordenomgeklapt bij parkeren in een beperkteruimte.
B510C01O
WAARSCHUWING:
Stel de spiegels niet af of klap zeniet om terwijl de wagen nog rijdt.Hierdoor kunt u de controle over de wagen verliezen en een ongeval veroorzaken, met alle nare gevolgenvan dien.ZB280A1-AX ANTI VERBLINDINGSSTAND VAN DE ACHTERUITKI-JKSPIEGEL De achteruitkijkspiegel van uw HYUNDAI is voorzien van een anti verblindingstand. Deze stand wordt gekozen door de lip aan de onderzijde van de spiegel naaru toe te trekken. In deze stand wordt u niet verblind door licht van achterop komend verkeer. B520A01O

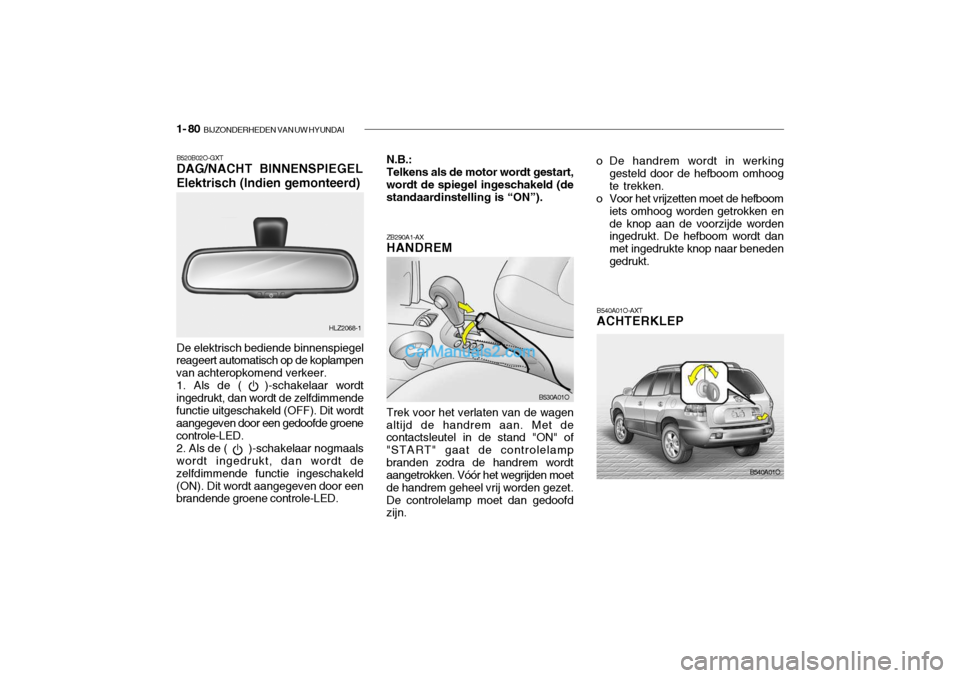

1- 80 BIJZONDERHEDEN VAN UW HYUNDAI
B540A01O-AXT ACHTERKLEP
o De handrem wordt in werking
gesteld door de hefboom omhoog te trekken.
o Voor het vrijzetten moet de hefboom iets omhoog worden getrokken ende knop aan de voorzijde worden ingedrukt. De hefboom wordt dan met ingedrukte knop naar benedengedrukt.
B540A01O
ZB290A1-AX HANDREM Trek voor het verlaten van de wagen
altijd de handrem aan. Met de contactsleutel in de stand "ON" of "START" gaat de controlelampbranden zodra de handrem wordt aangetrokken. Vóór het wegrijden moet de handrem geheel vrij worden gezet.De controlelamp moet dan gedoofd zijn. B530A01O
B520B02O-GXT DAG/NACHT BINNENSPIEGEL Elektrisch (Indien gemonteerd) De elektrisch bediende binnenspiegel
reageert automatisch op de koplampen van achteropkomend verkeer.
1. Als de ( )-schakelaar wordt
ingedrukt, dan wordt de zelfdimmendefunctie uitgeschakeld (OFF). Dit wordt aangegeven door een gedoofde groene controle-LED.
2. Als de ( )-schakelaar nogmaals
wordt ingedrukt, dan wordt dezelfdimmende functie ingeschakeld(ON). Dit wordt aangegeven door een brandende groene controle-LED. HLZ2068-1
N.B.: Telkens als de motor wordt gestart,
wordt de spiegel ingeschakeld (de standaardinstelling is “ON”).

BIJZONDERHEDEN VAN UW HYUNDAI 1- 81
!WAARSCHUWING:
De achterklep moet tijdens het rijden altijd volledig gesloten zijn. Bij geheel of gedeeltelijk geopendeachterklep kunnen giftige uitlaatgassen in het interieur komen, hetgeen gevaarlijk voor degezondheid van de inzittende is. Zie de extra waarschuwingen betreffende uitlaatgassen opbladzijde 2-2. B540B01O-AXT Ruit van achterklep
o Om de achterruit te openen moet de ontgrendelknop worden ingedrukt; de ruit gaat iets omhoog.Trek de achterruit omhoog. De ruitgaat automatisch geheel omhoognadat hij tot halverwege is geopend.
o Om de achterruit te sluiten: druk
de ruit naar beneden en hij zal uit zichzelf sluiten. Probeer de ruit omhoog te trekken om te controleren of hij goed is vergrendeld. HSM2012
o De achterklep kan met de sleutel worden vergrendeld en ontgrendeld.
o De achterklep wordt geopende door de buitenhandgreep op te tillen.
o Laat voor het sluiten de achterklep zakken en druk hem dicht totdat hijgesloten is. Trek om te controleren of de achterklep goed gesloten is,de klep omhoog zonder gebruik te maken van de buitenhandgreep.
N.B.: Het slot van de achterruit werkt in combinatie met het achterklepslot.Voor het openen van de achterruit moet de achterklep met een sleutel of schakelaar voor de centralevergrendeling zijn ontgrendeld. B540C01HP-GXT VERLICHTING BAGAGERUIMTE De verlichting van de bagageruimte heeft een schakelaar met drie standen:
o In de "MIDDELSTE" stand gaat de
verlichting branden als de achterklep wordt geopend, en dooft als de achterklep wordt gesloten. HSM2113

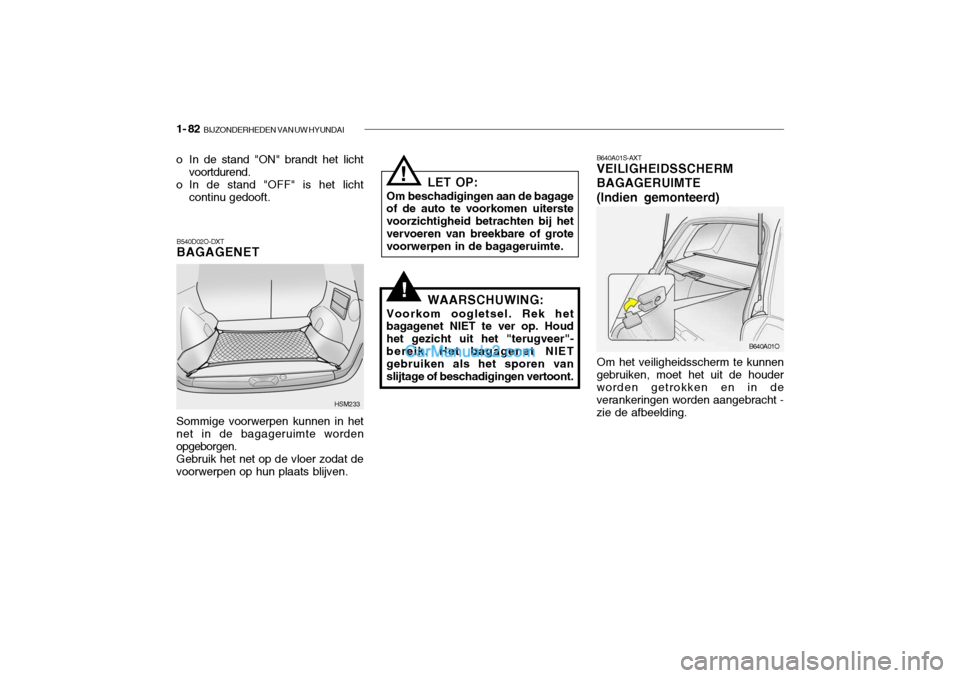

1- 82 BIJZONDERHEDEN VAN UW HYUNDAI
B640A01S-AXT VEILIGHEIDSSCHERM BAGAGERUIMTE(Indien gemonteerd)
Om het veiligheidsscherm te kunnen
gebruiken, moet het uit de houder worden getrokken en in de verankeringen worden aangebracht -zie de afbeelding. B640A01O
!
o In de stand "ON" brandt het licht
voortdurend.
o In de stand "OFF" is het licht continu gedooft.
B540D02O-DXT BAGAGENET
Sommige voorwerpen kunnen in het net in de bagageruimte worden opgeborgen. Gebruik het net op de vloer zodat de voorwerpen op hun plaats blijven. HSM233LET OP:
Om beschadigingen aan de bagageof de auto te voorkomen uiterste voorzichtigheid betrachten bij hetvervoeren van breekbare of grote voorwerpen in de bagageruimte.
WAARSCHUWING:
Voorkom oogletsel. Rek hetbagagenet NIET te ver op. Houd het gezicht uit het "terugveer"-bereik. Het bagagenet NIET gebruiken als het sporen van slijtage of beschadigingen vertoont.
!

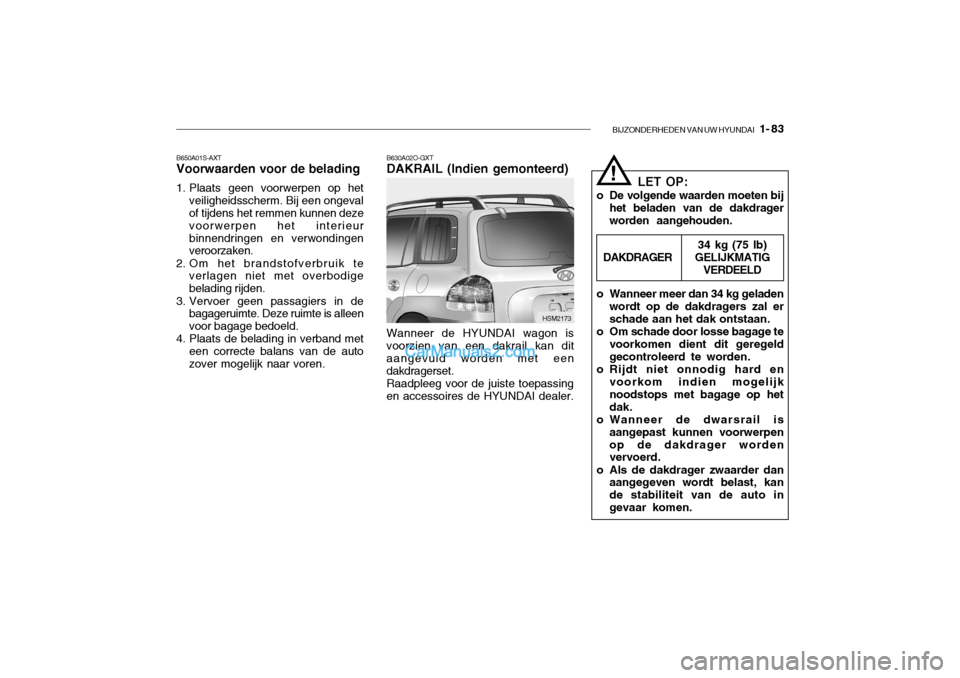

BIJZONDERHEDEN VAN UW HYUNDAI 1- 83
B650A01S-AXT Voorwaarden voor de belading
1. Plaats geen voorwerpen op het veiligheidsscherm. Bij een ongevalof tijdens het remmen kunnen deze voorwerpen het interieurbinnendringen en verwondingen veroorzaken.
2. Om het brandstofverbruik te verlagen niet met overbodige belading rijden.
3. Vervoer geen passagiers in de bagageruimte. Deze ruimte is alleenvoor bagage bedoeld.
4. Plaats de belading in verband met
een correcte balans van de autozover mogelijk naar voren. B630A02O-GXT DAKRAIL (Indien gemonteerd) Wanneer de HYUNDAI wagon is voorzien van een dakrail kan ditaangevuld worden met een dakdragerset. Raadpleeg voor de juiste toepassing en accessoires de HYUNDAI dealer.
HSM2173LET OP:
o De volgende waarden moeten bij het beladen van de dakdrager worden aangehouden.
!
DAKDRAGER
34 kg (75 lb)
GELIJKMATIG VERDEELD
o Wanneer meer dan 34 kg geladen wordt op de dakdragers zal er schade aan het dak ontstaan.
o Om schade door losse bagage te voorkomen dient dit geregeldgecontroleerd te worden.
o Rijdt niet onnodig hard en voorkom indien mogelijk noodstops met bagage op hetdak.
o Wanneer de dwarsrail is
aangepast kunnen voorwerpenop de dakdrager worden vervoerd.
o Als de dakdrager zwaarder dan aangegeven wordt belast, kan de stabiliteit van de auto ingevaar komen.

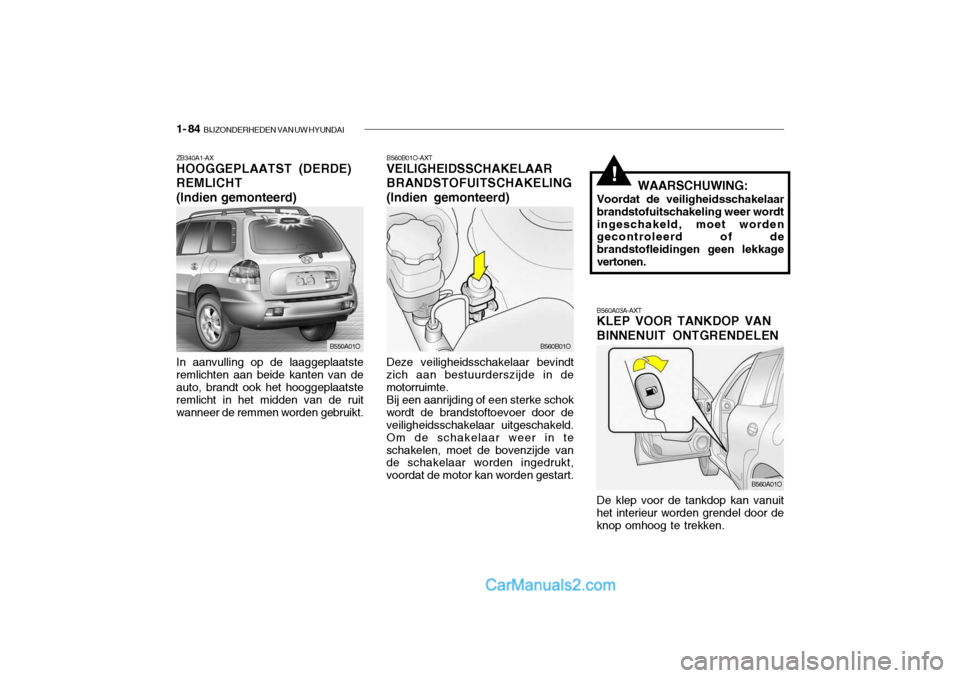

1- 84 BIJZONDERHEDEN VAN UW HYUNDAI
B560A03A-AXT KLEP VOOR TANKDOP VAN BINNENUIT ONTGRENDELEN De klep voor de tankdop kan vanuit
het interieur worden grendel door de knop omhoog te trekken. B560A01O
!WAARSCHUWING:
Voordat de veiligheidsschakelaar brandstofuitschakeling weer wordtingeschakeld, moet worden gecontroleerd of de brandstofleidingen geen lekkagevertonen.
B560B01O-AXT VEILIGHEIDSSCHAKELAAR BRANDSTOFUITSCHAKELING(Indien gemonteerd) Deze veiligheidsschakelaar bevindt
zich aan bestuurderszijde in de motorruimte.
Bij een aanrijding of een sterke schok
wordt de brandstoftoevoer door deveiligheidsschakelaar uitgeschakeld. Om de schakelaar weer in teschakelen, moet de bovenzijde van de schakelaar worden ingedrukt, voordat de motor kan worden gestart.
ZB340A1-AX HOOGGEPLAATST (DERDE) REMLICHT(Indien gemonteerd) In aanvulling op de laaggeplaatste remlichten aan beide kanten van de auto, brandt ook het hooggeplaatste remlicht in het midden van de ruitwanneer de remmen worden gebruikt.
B550A01O
B560B01O

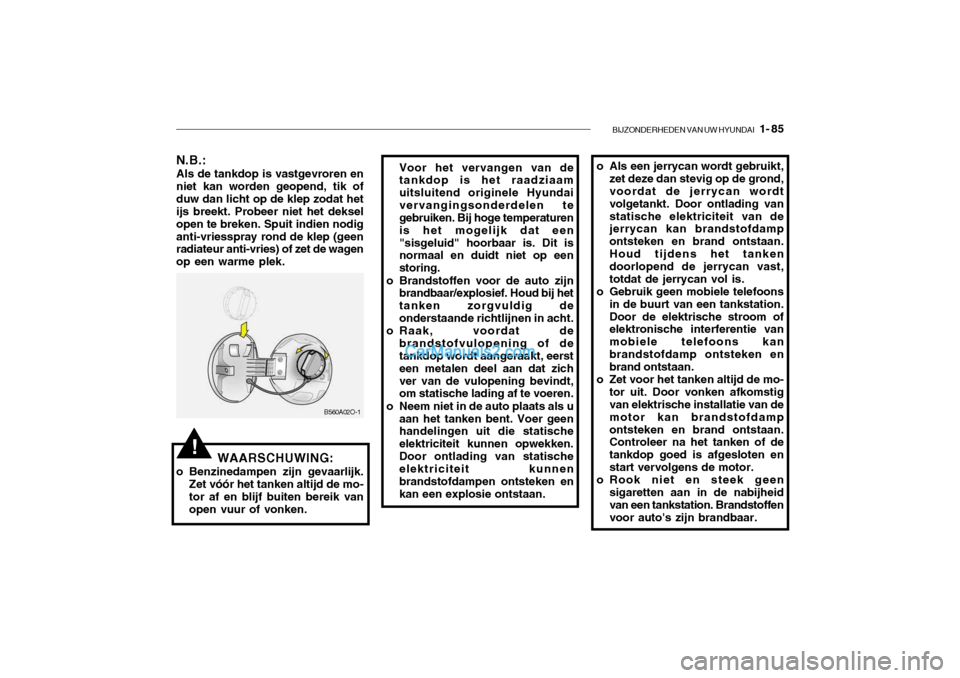

BIJZONDERHEDEN VAN UW HYUNDAI 1- 85
B560A02O-1
N.B.:
Als de tankdop is vastgevroren en niet kan worden geopend, tik ofduw dan licht op de klep zodat het ijs breekt. Probeer niet het deksel open te breken. Spuit indien nodiganti-vriesspray rond de klep (geen radiateur anti-vries) of zet de wagen op een warme plek.
Voor het vervangen van de tankdop is het raadziaam uitsluitend originele Hyundaivervangingsonderdelen te gebruiken. Bij hoge temperaturen is het mogelijk dat een"sisgeluid" hoorbaar is. Dit is normaal en duidt niet op een storing.
o Brandstoffen voor de auto zijn brandbaar/explosief. Houd bij hettanken zorgvuldig deonderstaande richtlijnen in acht.
o Raak, voordat de brandstofvulopening of de tankdop wordt aangeraakt, eerst een metalen deel aan dat zichver van de vulopening bevindt, om statische lading af te voeren.
o Neem niet in de auto plaats als u aan het tanken bent. Voer geenhandelingen uit die statische elektriciteit kunnen opwekken.Door ontlading van statische elektriciteit kunnen brandstofdampen ontsteken enkan een explosie ontstaan.
WAARSCHUWING:
o Benzinedampen zijn gevaarlijk. Zet vóór het tanken altijd de mo- tor af en blijf buiten bereik van open vuur of vonken.
!
o Als een jerrycan wordt gebruikt,zet deze dan stevig op de grond, voordat de jerrycan wordt volgetankt. Door ontlading vanstatische elektriciteit van de jerrycan kan brandstofdamp ontsteken en brand ontstaan.Houd tijdens het tanken doorlopend de jerrycan vast, totdat de jerrycan vol is.
o Gebruik geen mobiele telefoons
in de buurt van een tankstation.Door de elektrische stroom of elektronische interferentie van mobiele telefoons kanbrandstofdamp ontsteken en brand ontstaan.
o Zet voor het tanken altijd de mo- tor uit. Door vonken afkomstigvan elektrische installatie van de motor kan brandstofdampontsteken en brand ontstaan. Controleer na het tanken of de tankdop goed is afgesloten enstart vervolgens de motor.
o Rook niet en steek geen sigaretten aan in de nabijheid van een tankstation. Brandstoffen voor auto's zijn brandbaar.
