2005 Hyundai Santa Fe Handleiding (in Dutch)

UW AUTO IN ÉÉN OOGOPSLAG

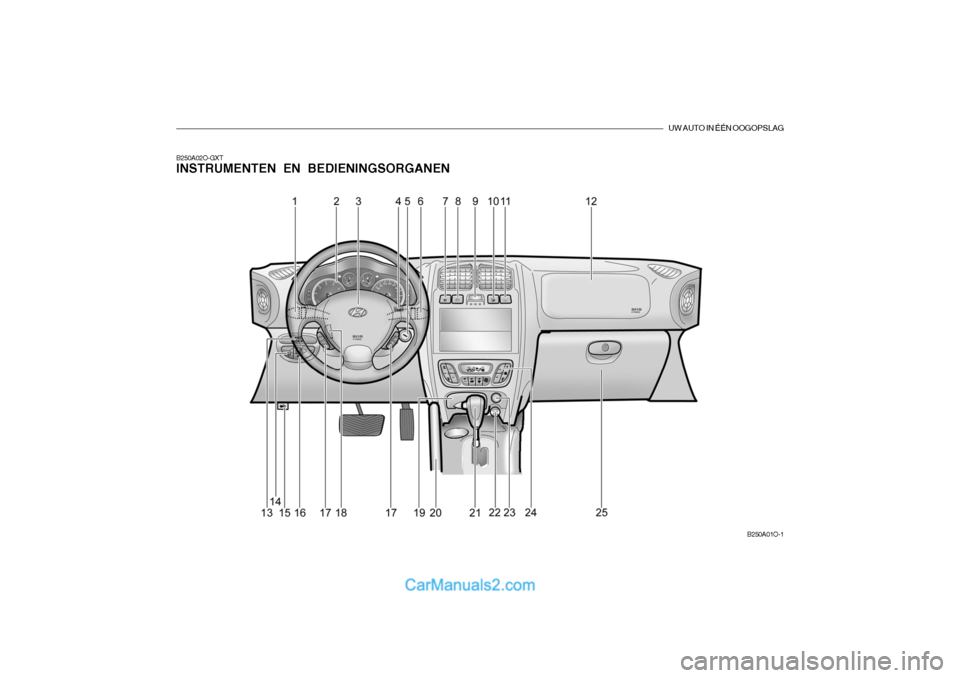

B250A02O-GXT INSTRUMENTEN EN BEDIENINGSORGANENB250A01O-1

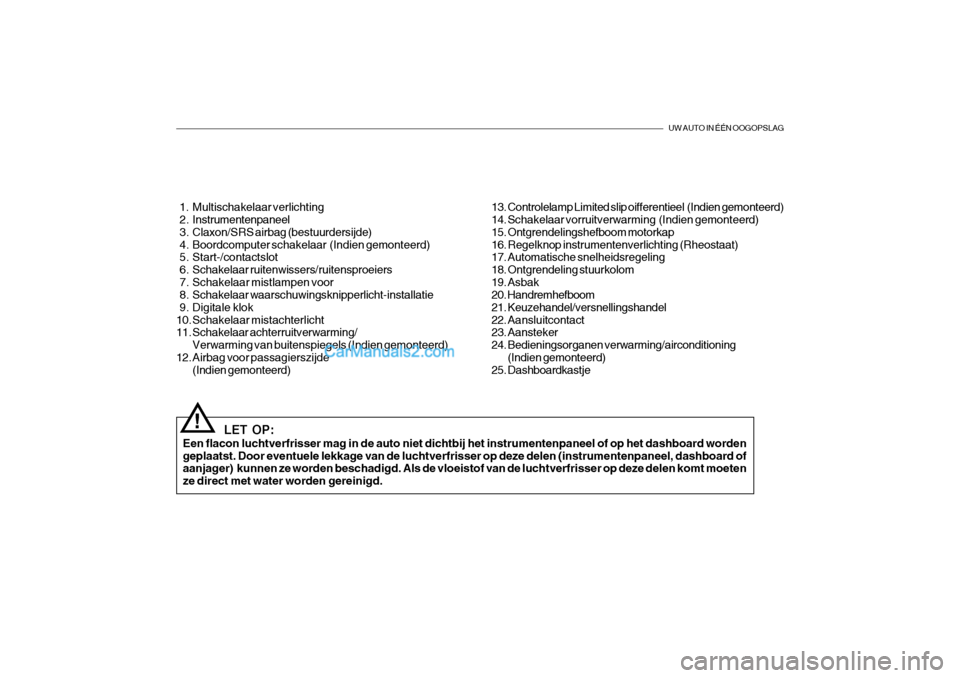

UW AUTO IN ÉÉN OOGOPSLAG
1. Multischakelaar verlichting
2. Instrumentenpaneel
3. Claxon/SRS airbag (bestuurdersijde)
4. Boordcomputer schakelaar (Indien gemonteerd)
5. Start-/contactslot
6. Schakelaar ruitenwissers/ruitensproeiers
7. Schakelaar mistlampen voor
8. Schakelaar waarschuwingsknipperlicht-installatie
9. Digitale klok
10. Schakelaar mistachterlicht
11. Schakelaar achterruitverwarming/Verwarming van buitenspiegels (Indien gemonteerd)
12. Airbag voor passagierszijde
(Indien gemonteerd) 13. Controlelamp Limited slip oifferentieel (Indien gemonteerd)
14. Schakelaar vorruitverwarming (Indien gemonteerd)
15. Ontgrendelingshefboom motorkap
16. Regelknop instrumentenverlichting (Rheostaat)
17. Automatische snelheidsregeling
18. Ontgrendeling stuurkolom
19. Asbak
20. Handremhefboom
21. Keuzehandel/versnellingshandel
22. Aansluitcontact
23. Aansteker
24. Bedieningsorganen verwarming/airconditioning
(Indien gemonteerd)
25. Dashboardkastje
! LET OP:
Een flacon luchtverfrisser mag in de auto niet dichtbij het instrumentenpaneel of op het dashboard worden geplaatst. Door eventuele lekkage van de luchtverfrisser op deze delen (instrumentenpaneel, dashboard of aanjager) kunnen ze worden beschadigd. Als de vloeistof van de luchtverfrisser op deze delen komt moeten ze direct met water worden gereinigd.

UW AUTO IN ÉÉN OOGOPSLAG
Waarschuwingslamp 4-Wielaandrijving (Indien gemonteerd)
Waarschuwingslamp Snelheidsregeling(Indien gemonteerd)
Storingscontrolelamp
Onderhoudsindicatie (SRI) Van Airbagsysteem
Controlelamp Geopende Achterklep
Controlelamp Benzine- Reserve
Controlelamp Voor niet Goed Gesloten Portieren
Controlelamp Andrijfregelsysteem(Indien gemonteerd)
Controlelamp ABS
Controlelamp Richtingaanwijzers

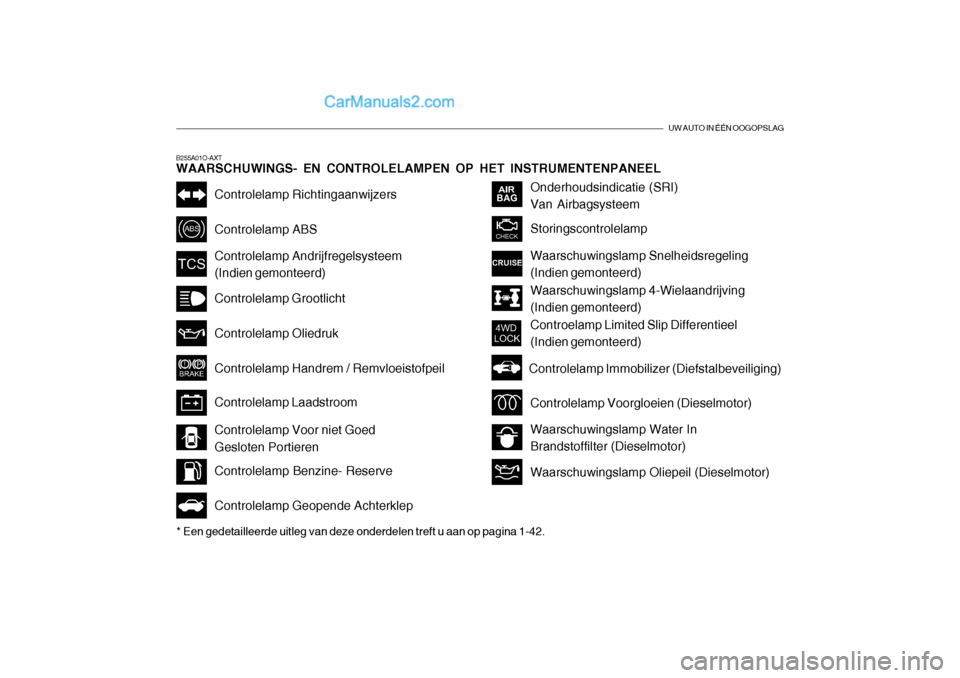

B255A01O-AXT WAARSCHUWINGS- EN CONTROLELAMPEN OP HET INSTRUMENTENPANEEL
* Een gedetailleerde uitleg van deze onderdelen treft u aan op pagina 1-42. Controlelamp Grootlicht Controlelamp Oliedruk Controlelamp Handrem / Remvloeistofpeil Controlelamp Laadstroom
Controlelamp Voorgloeien (Dieselmotor) Waarschuwingslamp Water In Brandstoffilter (Dieselmotor)
Waarschuwingslamp Oliepeil (Dieselmotor)
Controlelamp Immobilizer (Diefstalbeveiliging)
Controelamp Limited Slip Differentieel (Indien gemonteerd)

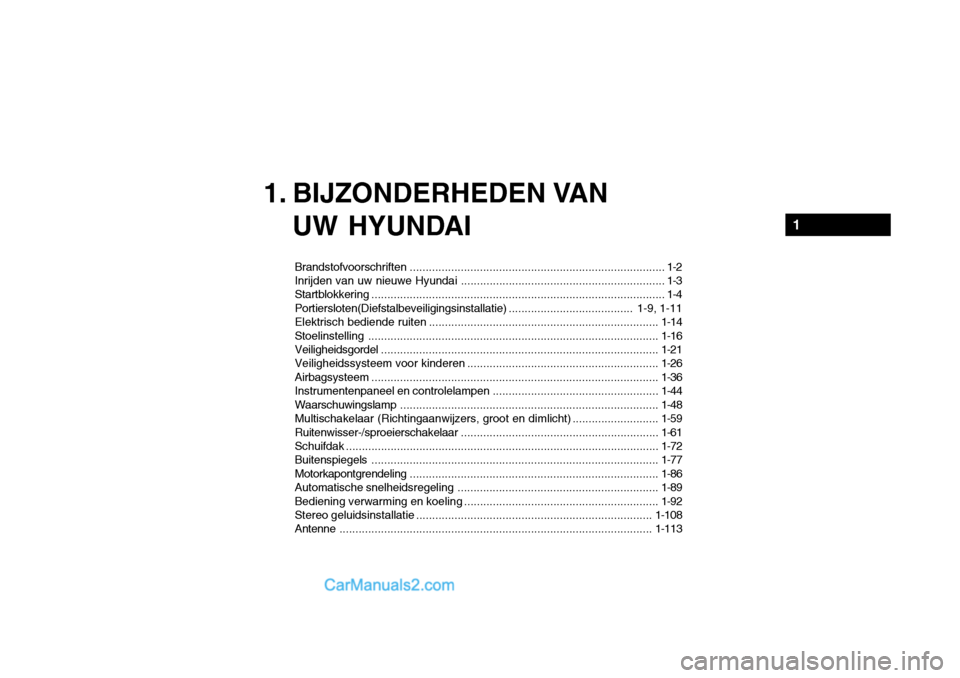

1. BIJZONDERHEDEN VANUW HYUNDAI
Brandstofvoorschriften ................................................................................ 1-2
Inrijden van uw nieuwe Hyundai ................................................................ 1-3
Startblokkering ............................................................................................ 1-4
Portiersloten(Diefstalbeveiligingsinstallatie) ....................................... 1-9, 1-11
Elektrisch bediende ruiten ........................................................................ 1-14
Stoelinstelling ........................................................................................... 1-16
Veiligheidsgordel ....................................................................................... 1-21
Veiligheidssysteem voor kinderen ............................................................ 1-26
Airbagsysteem .......................................................................................... 1-36
Instrumentenpaneel en controlelampen.................................................... 1-44
Waarschuwingslamp ................................................................................. 1-48
Multischakelaar (Richtingaanwijzers, groot en dimlicht) ...........................1-59
Ruitenwisser-/sproeierschakelaar .............................................................. 1-61
Schuifdak .................................................................................................. 1-72
Buitenspiegels .......................................................................................... 1-77
Motorkapontgrendeling .............................................................................. 1-86
Automatische snelheidsregeling ............................................................... 1-89
Bediening verwarming en koeling ............................................................. 1-92
Stereo geluidsi nstallatie .......................................................................... 1-108
Antenne .................................................................................................. 1-113
1

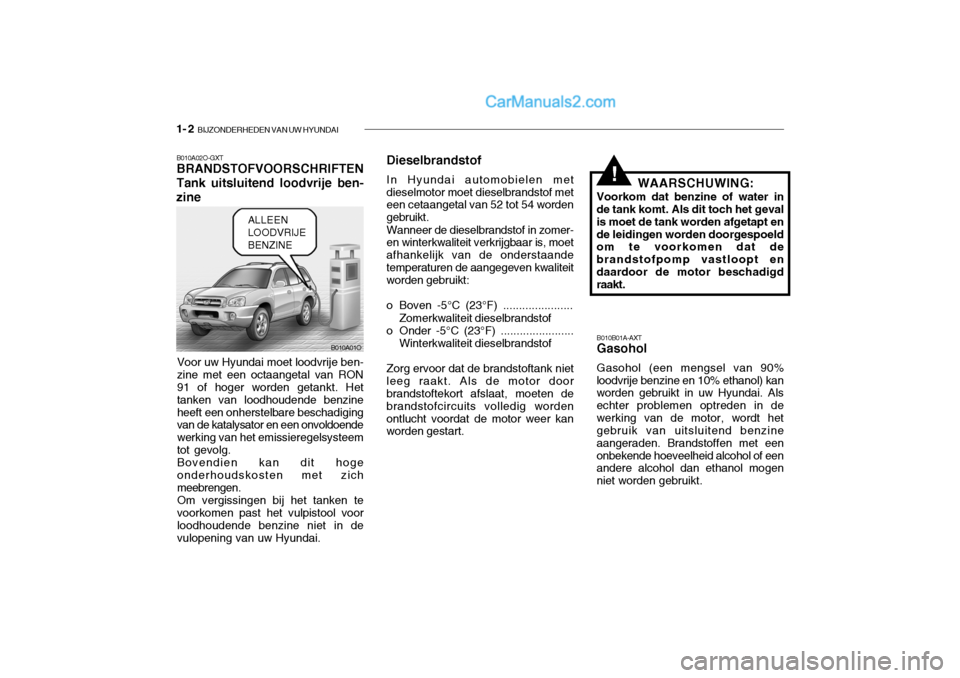

1- 2 BIJZONDERHEDEN VAN UW HYUNDAI
B010A01O
!
B010A02O-GXT BRANDSTOFVOORSCHRIFTEN Tank uitsluitend loodvrije ben-
zine
Voor uw Hyundai moet loodvrije ben- zine met een octaangetal van RON 91 of hoger worden getankt. Het tanken van loodhoudende benzineheeft een onherstelbare beschadiging van de katalysator en een onvoldoende werking van het emissieregelsysteemtot gevolg.Bovendien kan dit hogeonderhoudskosten met zichmeebrengen.Om vergissingen bij het tanken tevoorkomen past het vulpistool voor loodhoudende benzine niet in de vulopening van uw Hyundai. Dieselbrandstof In Hyundai automobielen met dieselmotor moet dieselbrandstof met een cetaangetal van 52 tot 54 worden gebruikt. Wanneer de dieselbrandstof in zomer- en winterkwaliteit verkrijgbaar is, moet afhankelijk van de onderstaandetemperaturen de aangegeven kwaliteit worden gebruikt:
o Boven -5°C (23°F) ...................... Zomerkwaliteit dieselbrandstof
o Onder -5°C (23°F) .......................
Winterkwaliteit dieselbrandstof
Zorg ervoor dat de brandstoftank niet leeg raakt. Als de motor door brandstoftekort afslaat, moeten de brandstofcircuits volledig wordenontlucht voordat de motor weer kan worden gestart. WAARSCHUWING:
Voorkom dat benzine of water in
de tank komt. Als dit toch het geval is moet de tank worden afgetapt ende leidingen worden doorgespoeld om te voorkomen dat de brandstofpomp vastloopt endaardoor de motor beschadigd raakt.
B010B01A-AXTGasohol Gasohol (een mengsel van 90%
loodvrije benzine en 10% ethanol) kan worden gebruikt in uw Hyundai. Als echter problemen optreden in dewerking van de motor, wordt het gebruik van uitsluitend benzine aangeraden. Brandstoffen met eenonbekende hoeveelheid alcohol of een andere alcohol dan ethanol mogen niet worden gebruikt.
ALLEENLOODVRIJE BENZINE

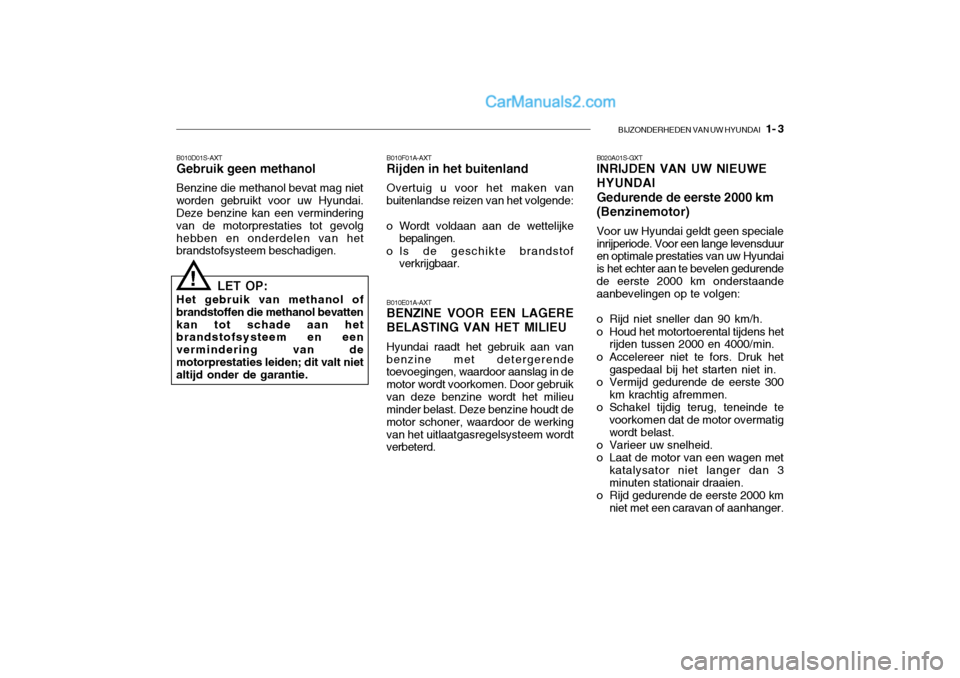

BIJZONDERHEDEN VAN UW HYUNDAI 1- 3
B010F01A-AXT Rijden in het buitenland Overtuig u voor het maken van
buitenlandse reizen van het volgende:
o Wordt voldaan aan de wettelijke bepalingen.
o Is de geschikte brandstof verkrijgbaar.
B010D01S-AXT Gebruik geen methanol Benzine die methanol bevat mag niet worden gebruikt voor uw Hyundai. Deze benzine kan een vermindering van de motorprestaties tot gevolghebben en onderdelen van het brandstofsysteem beschadigen.
B010E01A-AXTBENZINE VOOR EEN LAGERE
BELASTING VAN HET MILIEU
Hyundai raadt het gebruik aan van
benzine met detergerendetoevoegingen, waardoor aanslag in de motor wordt voorkomen. Door gebruikvan deze benzine wordt het milieu minder belast. Deze benzine houdt de motor schoner, waardoor de werkingvan het uitlaatgasregelsysteem wordt verbeterd. B020A01S-GXTINRIJDEN VAN UW NIEUWE HYUNDAIGedurende de eerste 2000 km(Benzinemotor) Voor uw Hyundai geldt geen speciale inrijperiode. Voor een lange levensduur en optimale prestaties van uw Hyundai is het echter aan te bevelen gedurendede eerste 2000 km onderstaande aanbevelingen op te volgen:
o Rijd niet sneller dan 90 km/h.
o Houd het motortoerental tijdens het
rijden tussen 2000 en 4000/min.
o Accelereer niet te fors. Druk het gaspedaal bij het starten niet in.
o Vermijd gedurende de eerste 300 km krachtig afremmen.
o Schakel tijdig terug, teneinde te
voorkomen dat de motor overmatig wordt belast.
o Varieer uw snelheid.
o Laat de motor van een wagen met katalysator niet langer dan 3 minuten stationair draaien.
o Rijd gedurende de eerste 2000 km niet met een caravan of aanhanger.
LET OP:
Het gebruik van methanol ofbrandstoffen die methanol bevattenkan tot schade aan het brandstofsysteem en een vermindering van demotorprestaties leiden; dit valt niet altijd onder de garantie.
!

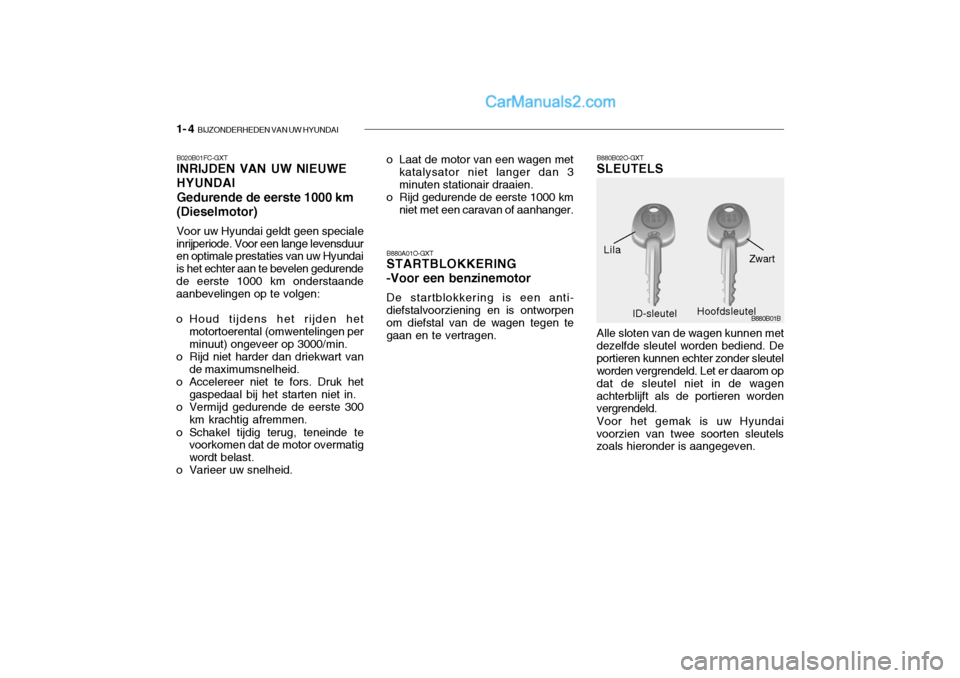

1- 4 BIJZONDERHEDEN VAN UW HYUNDAI
B020B01FC-GXT INRIJDEN VAN UW NIEUWE HYUNDAIGedurende de eerste 1000 km(Dieselmotor) Voor uw Hyundai geldt geen speciale
inrijperiode. Voor een lange levensduur en optimale prestaties van uw Hyundai is het echter aan te bevelen gedurendede eerste 1000 km onderstaande aanbevelingen op te volgen:
o Houd tijdens het rijden het
motortoerental (omwentelingen per minuut) ongeveer op 3000/min.
o Rijd niet harder dan driekwart van de maximumsnelheid.
o Accelereer niet te fors. Druk het
gaspedaal bij het starten niet in.
o Vermijd gedurende de eerste 300
km krachtig afremmen.
o Schakel tijdig terug, teneinde te voorkomen dat de motor overmatigwordt belast.
o Varieer uw snelheid. B880A01O-GXT STARTBLOKKERING -Voor een benzinemotor De startblokkering is een anti-
diefstalvoorziening en is ontworpen om diefstal van de wagen tegen tegaan en te vertragen. B880B02O-GXT SLEUTELS Alle sloten van de wagen kunnen met
dezelfde sleutel worden bediend. De portieren kunnen echter zonder sleutel worden vergrendeld. Let er daarom op dat de sleutel niet in de wagenachterblijft als de portieren worden vergrendeld.
Voor het gemak is uw Hyundai
voorzien van twee soorten sleutelszoals hieronder is aangegeven. ID-sleutel
B880B01B
Hoofdsleutel
Lila
Zwart
o Laat de motor van een wagen met
katalysator niet langer dan 3 minuten stationair draaien.
o Rijd gedurende de eerste 1000 km niet met een caravan of aanhanger.

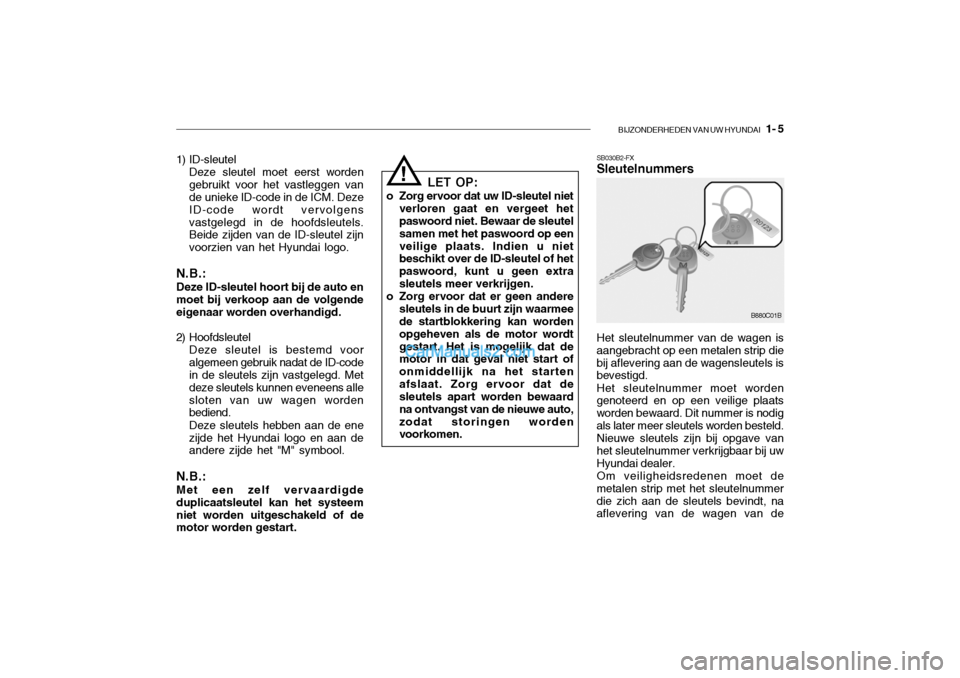

BIJZONDERHEDEN VAN UW HYUNDAI 1- 5
1) ID-sleutel
Deze sleutel moet eerst worden gebruikt voor het vastleggen van de unieke ID-code in de ICM. Deze ID-code wordt vervolgensvastgelegd in de hoofdsleutels. Beide zijden van de ID-sleutel zijn voorzien van het Hyundai logo.
N.B.: Deze ID-sleutel hoort bij de auto enmoet bij verkoop aan de volgendeeigenaar worden overhandigd.
2) Hoofdsleutel Deze sleutel is bestemd vooralgemeen gebruik nadat de ID-code in de sleutels zijn vastgelegd. Met deze sleutels kunnen eveneens allesloten van uw wagen worden bediend. Deze sleutels hebben aan de ene zijde het Hyundai logo en aan de andere zijde het "M" symbool.
N.B.: Met een zelf vervaardigde duplicaatsleutel kan het systeemniet worden uitgeschakeld of de motor worden gestart. LET OP:
o Zorg ervoor dat uw ID-sleutel niet verloren gaat en vergeet hetpaswoord niet. Bewaar de sleutel samen met het paswoord op eenveilige plaats. Indien u niet beschikt over de ID-sleutel of het paswoord, kunt u geen extrasleutels meer verkrijgen.
o Zorg ervoor dat er geen andere
sleutels in de buurt zijn waarmee de startblokkering kan worden opgeheven als de motor wordtgestart. Het is mogelijk dat de motor in dat geval niet start of onmiddellijk na het startenafslaat. Zorg ervoor dat de sleutels apart worden bewaard na ontvangst van de nieuwe auto,zodat storingen worden voorkomen. SB030B2-FXSleutelnummers Het sleutelnummer van de wagen is aangebracht op een metalen strip diebij aflevering aan de wagensleutels is bevestigd. Het sleutelnummer moet worden genoteerd en op een veilige plaats worden bewaard. Dit nummer is nodigals later meer sleutels worden besteld. Nieuwe sleutels zijn bij opgave van het sleutelnummer verkrijgbaar bij uwHyundai dealer.Om veiligheidsredenen moet demetalen strip met het sleutelnummerdie zich aan de sleutels bevindt, na aflevering van de wagen van de
B880C01B
!
