2005 Hyundai Santa Fe Handleiding (in Dutch)

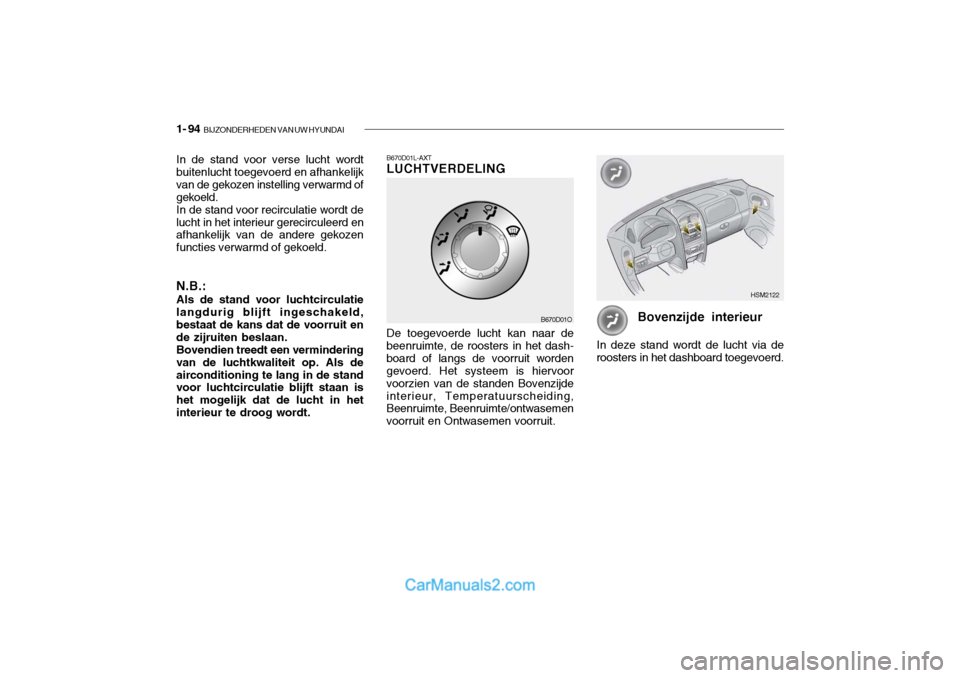

1- 94 BIJZONDERHEDEN VAN UW HYUNDAI
Bovenzijde interieur
In deze stand wordt de lucht via de
roosters in het dashboard toegevoerd.
B670D01L-AXT LUCHTVERDELING De toegevoerde lucht kan naar de beenruimte, de roosters in het dash-board of langs de voorruit worden gevoerd. Het systeem is hiervoor voorzien van de standen Bovenzijdeinterieur, Temperatuurscheiding, Beenruimte, Beenruimte/ontwasemen voorruit en Ontwasemen voorruit.B670D01O
In de stand voor verse lucht wordt buitenlucht toegevoerd en afhankelijk van de gekozen instelling verwarmd ofgekoeld.In de stand voor recirculatie wordt delucht in het interieur gerecirculeerd en afhankelijk van de andere gekozen functies verwarmd of gekoeld. N.B.: Als de stand voor luchtcirculatie langdurig blijft ingeschakeld, bestaat de kans dat de voorruit ende zijruiten beslaan.Bovendien treedt een verminderingvan de luchtkwaliteit op. Als deairconditioning te lang in de stand voor luchtcirculatie blijft staan is het mogelijk dat de lucht in hetinterieur te droog wordt.
HSM2122

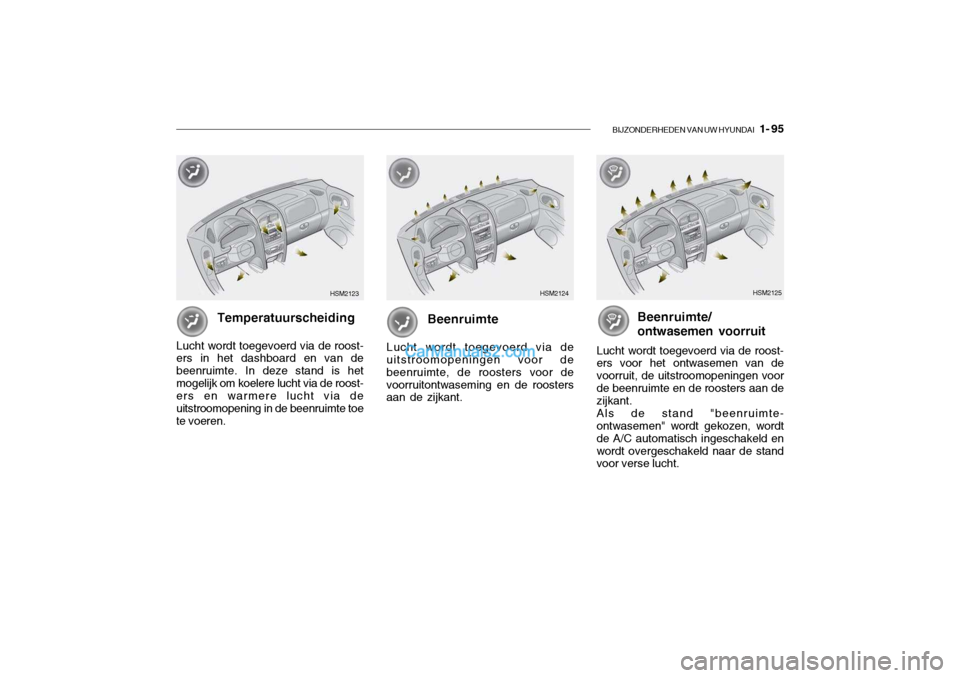

BIJZONDERHEDEN VAN UW HYUNDAI 1- 95
Temperatuurscheiding
Lucht wordt toegevoerd via de roost- ers in het dashboard en van de beenruimte. In deze stand is hetmogelijk om koelere lucht via de roost- ers en warmere lucht via de uitstroomopening in de beenruimte toete voeren. Beenruimte
Lucht wordt toegevoerd via de uitstroomopeningen voor de beenruimte, de roosters voor devoorruitontwaseming en de roosters aan de zijkant. Beenruimte/ ontwasemen voorruit
Lucht wordt toegevoerd via de roost- ers voor het ontwasemen van de voorruit, de uitstroomopeningen voorde beenruimte en de roosters aan de zijkant. Als de stand "beenruimte- ontwasemen" wordt gekozen, wordt de A/C automatisch ingeschakeld enwordt overgeschakeld naar de stand voor verse lucht.
HSM2123HSM2124HSM2125

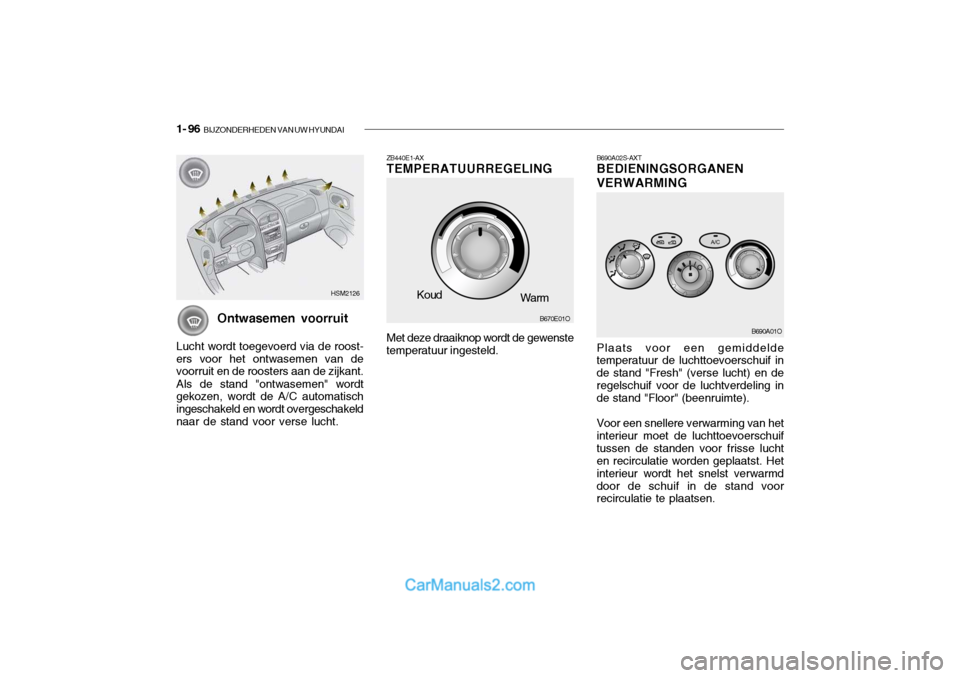

1- 96 BIJZONDERHEDEN VAN UW HYUNDAI
B690A02S-AXT BEDIENINGSORGANEN VERWARMING Plaats voor een gemiddelde temperatuur de luchttoevoerschuif in de stand "Fresh" (verse lucht) en deregelschuif voor de luchtverdeling in de stand "Floor" (beenruimte). Voor een snellere verwarming van het interieur moet de luchttoevoerschuiftussen de standen voor frisse lucht en recirculatie worden geplaatst. Het interieur wordt het snelst verwarmddoor de schuif in de stand voor recirculatie te plaatsen. B690A01O
ZB440E1-AXTEMPERATUURREGELING Met deze draaiknop wordt de gewenste
temperatuur ingesteld.
B670E01O
Koud
Warm
Ontwasemen voorruit
Lucht wordt toegevoerd via de roost- ers voor het ontwasemen van de voorruit en de roosters aan de zijkant. Als de stand "ontwasemen" wordt gekozen, wordt de A/C automatisch ingeschakeld en wordt overgeschakeldnaar de stand voor verse lucht.
HSM2126

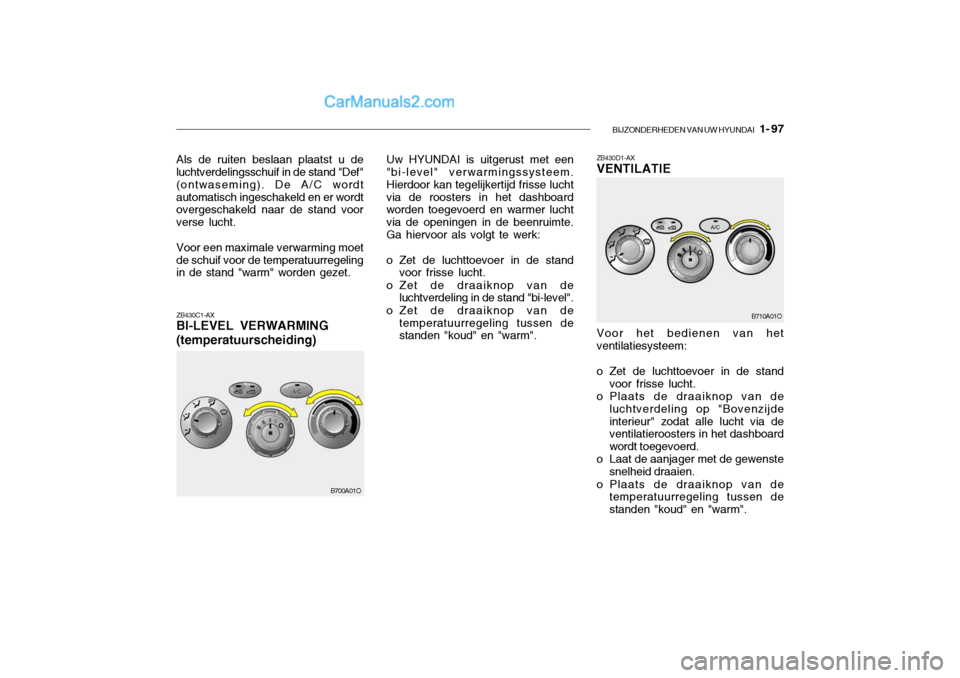

BIJZONDERHEDEN VAN UW HYUNDAI 1- 97
ZB430C1-AX BI-LEVEL VERWARMING (temperatuurscheiding)
Als de ruiten beslaan plaatst u de
luchtverdelingsschuif in de stand "Def" (ontwaseming). De A/C wordtautomatisch ingeschakeld en er wordt overgeschakeld naar de stand voor verse lucht.
Voor een maximale verwarming moet
de schuif voor de temperatuurregeling in de stand "warm" worden gezet.
B700A01O ZB430D1-AXVENTILATIE
Uw HYUNDAI is uitgerust met een
"bi-level" verwarmingssysteem. Hierdoor kan tegelijkertijd frisse luchtvia de roosters in het dashboard worden toegevoerd en warmer lucht via de openingen in de beenruimte.Ga hiervoor als volgt te werk:
o Zet de luchttoevoer in de stand voor frisse lucht.
o Zet de draaiknop van de luchtverdeling in de stand "bi-level".
o Zet de draaiknop van de temperatuurregeling tussen de standen "koud" en "warm". Voor het bedienen van het ventilatiesysteem:
o Zet de luchttoevoer in de stand
voor frisse lucht.
o Plaats de draaiknop van de luchtverdeling op "Bovenzijde interieur" zodat alle lucht via de ventilatieroosters in het dashboard wordt toegevoerd.
o Laat de aanjager met de gewenste
snelheid draaien.
o Plaats de draaiknop van de temperatuurregeling tussen destanden "koud" en "warm". B710A01O

1- 98 BIJZONDERHEDEN VAN UW HYUNDAI
N.B.:
Wanneer de airconditioning continu
wordt gebruikt in de vloer/ ontwasemstand ( ) of de ontwasemstand ( ), kan de voorruit beslaan door hettemperatuurverschil. Zet in dat geval de luchtverdeling op de inzittenden gericht ( ) en deaanjagersnelheid op de laagste stand.B720A03FC-AXT ONTWASEMEN/ONTDOOIEN Voor het ontwasemen of ontdooien van de voorruit moeten debedieningsorganen als volgt worden geplaatst. Om de condens aan de binnenzijde van de voorruit teverwijderen:
o Zet de uitstroomrichting in de stand
voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar de stand voor verse lucht.)
o Zet de temperatuurregeling in de gewenste stand. o Zet de aanjagerregeling tussen
standen 1 en 4.
Om ijs of uitwendige condens van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld ener wordt overgeschakeld naar de stand voor verse lucht.)
o Zet de temperatuurregeling op warm.
o Zet de aanjagerregeling in de stand 3 of 4.
B720A01O
B720B01O

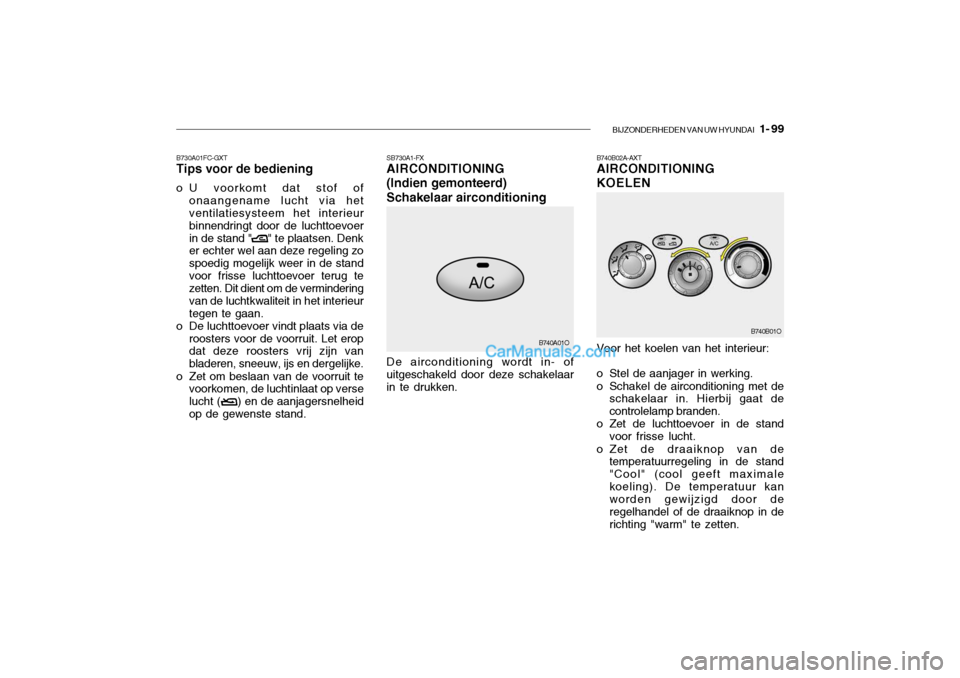

BIJZONDERHEDEN VAN UW HYUNDAI 1- 99
B730A01FC-GXT Tips voor de bediening
o U voorkomt dat stof of onaangename lucht via hetventilatiesysteem het interieur binnendringt door de luchttoevoerin de stand " " te plaatsen. Denk er echter wel aan deze regeling zo spoedig mogelijk weer in de standvoor frisse luchttoevoer terug te zetten. Dit dient om de vermindering van de luchtkwaliteit in het interieurtegen te gaan.
o De luchttoevoer vindt plaats via de roosters voor de voorruit. Let erop dat deze roosters vrij zijn van bladeren, sneeuw, ijs en dergelijke.
o Zet om beslaan van de voorruit te voorkomen, de luchtinlaat op verselucht ( ) en de aanjagersnelheidop de gewenste stand. SB730A1-FX AIRCONDITIONING (Indien gemonteerd)Schakelaar airconditioning De airconditioning wordt in- of uitgeschakeld door deze schakelaar in te drukken.
B740A01O
B740B02A-AXT AIRCONDITIONING KOELEN Voor het koelen van het interieur:
o Stel de aanjager in werking.
o Schakel de airconditioning met de
schakelaar in. Hierbij gaat de controlelamp branden.
o Zet de luchttoevoer in de stand
voor frisse lucht.
o Zet de draaiknop van de temperatuurregeling in de stand"Cool" (cool geeft maximalekoeling). De temperatuur kan worden gewijzigd door de regelhandel of de draaiknop in derichting "warm" te zetten. B740B01O

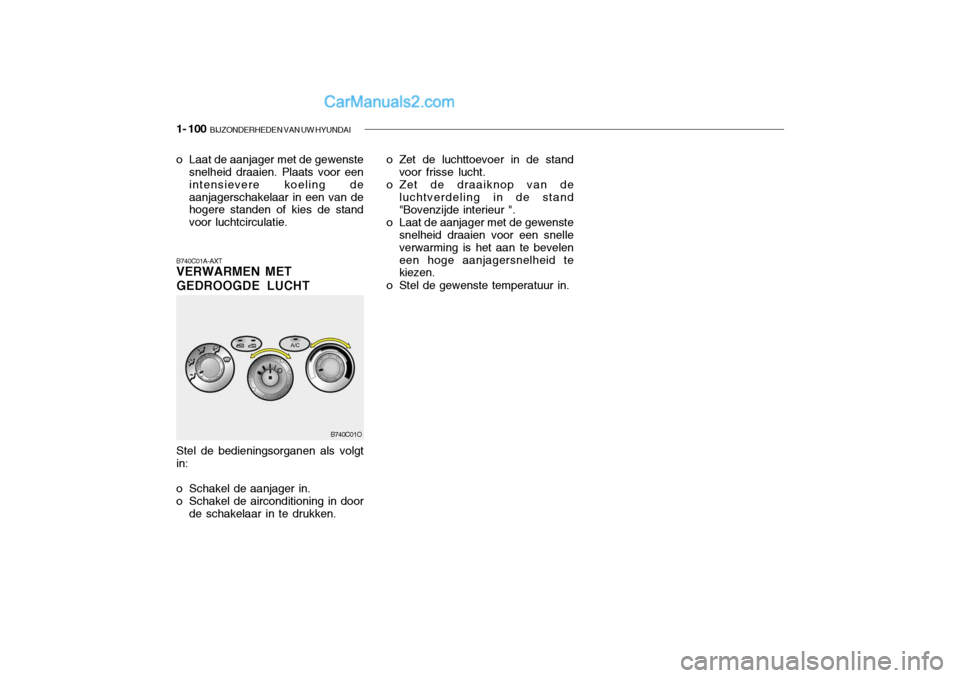

1- 100 BIJZONDERHEDEN VAN UW HYUNDAI
B740C01A-AXT VERWARMEN MET GEDROOGDE LUCHT
o Laat de aanjager met de gewenste
snelheid draaien. Plaats voor een intensievere koeling deaanjagerschakelaar in een van de hogere standen of kies de stand voor luchtcirculatie.
Stel de bedieningsorganen als volgtin:
o Schakel de aanjager in.
o Schakel de airconditioning in door de schakelaar in te drukken. B740C01Oo Zet de luchttoevoer in de stand
voor frisse lucht.
o Zet de draaiknop van de luchtverdeling in de stand"Bovenzijde interieur ".
o Laat de aanjager met de gewenste snelheid draaien voor een snelleverwarming is het aan te beveleneen hoge aanjagersnelheid te kiezen.
o Stel de gewenste temperatuur in.

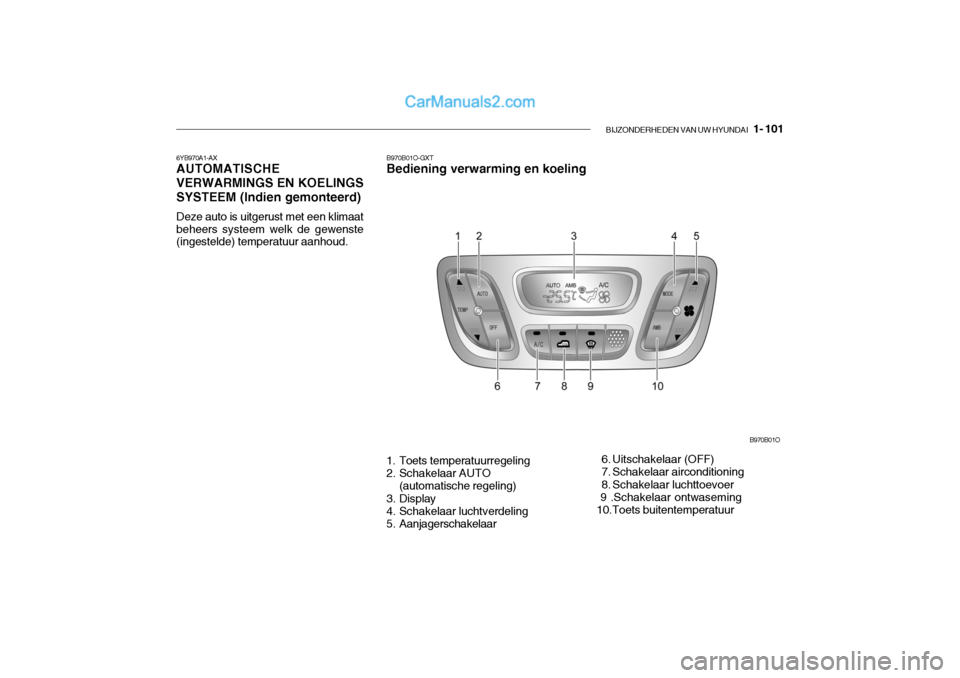

BIJZONDERHEDEN VAN UW HYUNDAI 1- 101
6YB970A1-AX AUTOMATISCHE VERWARMINGS EN KOELINGS SYSTEEM (Indien gemonteerd) Deze auto is uitgerust met een klimaat beheers systeem welk de gewenste (ingestelde) temperatuur aanhoud. B970B01O-GXTBediening verwarming en koeling
1. Toets temperatuurregeling
2. Schakelaar AUTO (automatische regeling)
3. Display
4. Schakelaar luchtverdeling
5. Aanjagerschakelaar 6. Uitschakelaar (OFF)
7. Schakelaar airconditioning
8. Schakelaar luchttoevoer
9 .Schakelaar ontwaseming 10.Toets buitentemperatuurB970B01O
