2024 PEUGEOT 308 Kezelési útmutató (in Hungarian)

183
Gyakorlati tudnivalók

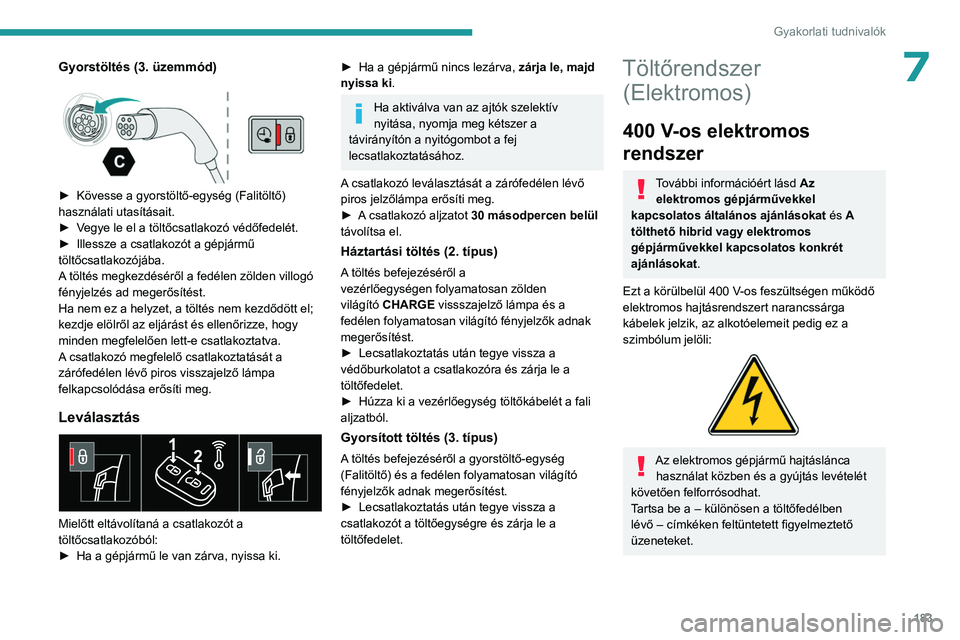

7Gyorstöltés (3. üzemmód)

► Kövesse a gyorstöltő-egység (Falitöltő)
használati utasításait.
►

V
egye le el a töltőcsatlakozó védőfedelét.
►

Illessze a csatlakozót a gépjármű
töltőcsatlakozójába.
A

töltés megkezdéséről a fedélen zölden villogó
fényjelzés ad megerősítést.
Ha nem ez a helyzet, a töltés nem kezdődött el;
kezdje elölről az eljárást és ellenőrizze, hogy
minden megfelelően lett-e csatlakoztatva.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
felkapcsolódása erősíti meg.
Leválasztás

Mielőtt eltávolítaná a csatlakozót a
töltőcsatlakozóból:
►

Ha a gépjármű le van zárva, nyissa ki.
► Ha a gépjármű nincs lezárva, zárja le, majd
nyissa ki .
Ha aktiválva van az ajtók szelektív
nyitása, nyomja meg kétszer a
távirányítón a nyitógombot a fej
lecsatlakoztatásához.
A csatlakozó leválasztását a zárófedélen lévő
piros jelzőlámpa erősíti meg.
►

A

csatlakozó aljzatot 30 másodpercen belül
távolítsa el.
Háztartási töltés (2. típus)
A töltés befejezéséről a
vezérlőegységen folyamatosan zölden
világító
CHARGE vissszajelző lámpa és a
fedélen folyamatosan világító fényjelzők adnak
megerősítést.
►

Lecsatlakoztatás után tegye vissza a
védőburkolatot a csatlakozóra és zárja le a
töltőfedelet.
►


Húzza ki a vezérlőegység töltőkábelét a fali
aljzatból.
Gyorsított töltés (3. típus)
A töltés befejezéséről a gyorstöltő-egység
(Falitöltő) és a fedélen folyamatosan világító
fényjelzők adnak megerősítést.
►

Lecsatlakoztatás után tegye vissza a
csatlakozót a töltőegységre és zárja le a
töltőfedelet.
Töltőrendszer (Elektromos)
400 V-os elektromos
rendszer
További információért lásd Az
elektromos gépjárművekkel
kapcsolatos általános ajánlásokat és A
tölthető hibrid vagy elektromos
gépjárművekkel kapcsolatos konkrét
ajánlásokat.
Ezt a körülbelül 400
V-os feszültségen működő
elektromos hajtásrendszert narancssárga
kábelek jelzik, az alkotóelemeit pedig ez a
szimbólum jelöli:


Az elektromos gépjármű hajtáslánca használat közben és a gyújtás levételét
követően felforrósodhat.
Tartsa be a – különösen a töltőfedélben
lévő – címkéken feltüntetett figyelmeztető
üzeneteket.

184
Gyakorlati tudnivalók

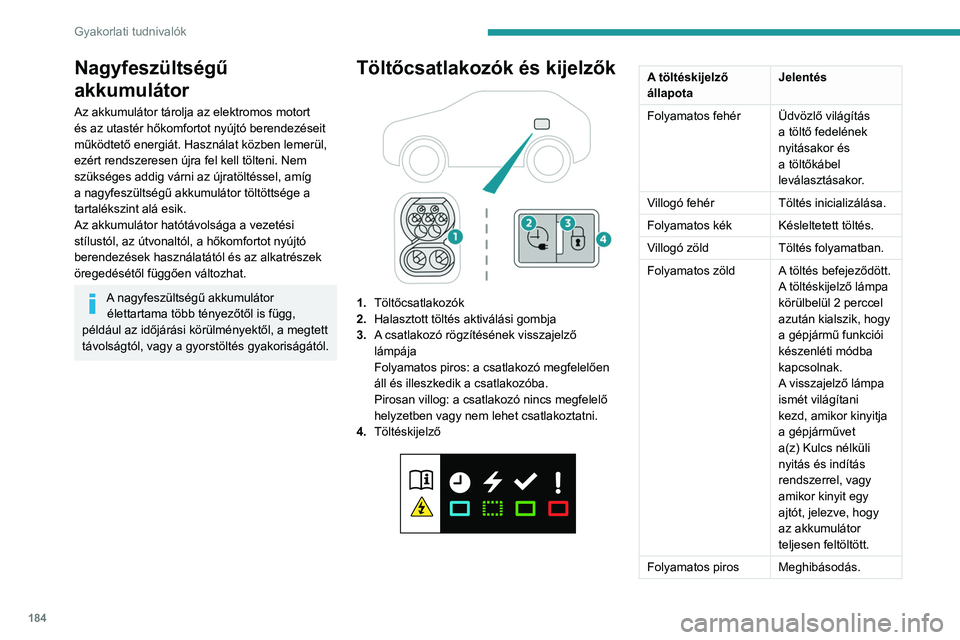

Nagyfeszültségű
akkumulátor
Az akkumulátor tárolja az elektromos motort
és az utastér hőkomfortot nyújtó berendezéseit
működtető energiát. Használat közben lemerül,
ezért rendszeresen újra fel kell tölteni. Nem
szükséges addig várni az újratöltéssel, amíg
a nagyfeszültségű akkumulátor töltöttsége a
tartalékszint alá esik.
Az akkumulátor hatótávolsága a vezetési
stílustól, az útvonaltól, a hőkomfortot nyújtó
berendezések használatától és az alkatrészek
öregedésétől függően változhat.
A nagyfeszültségű akkumulátor élettartama több tényezőtől is függ,
például az időjárási körülményektől, a megtett
távolságtól, vagy a gyorstöltés gyakoriságától.
Töltőcsatlakozók és kijelzők

1. Töltőcsatlakozók
2. Halasztott töltés aktiválási gombja
3. A csatlakozó rögzítésének visszajelző
lámpája
Folyamatos piros: a csatlakozó megfelelően
áll és illeszkedik a csatlakozóba.
Pirosan villog: a csatlakozó nincs megfelelő
helyzetben vagy nem lehet csatlakoztatni.
4. Töltéskijelző


A töltéskijelző
állapota Jelentés
Folyamatos fehér Üdvözlő világítás a töltő fedelének
nyitásakor és
a töltőkábel
leválasztásakor.
Villogó fehér Töltés inicializálása.
Folyamatos kék Késleltetett töltés.
Villogó zöld Töltés folyamatban.
Folyamatos zöld A töltés befejeződött. A töltéskijelző lámpa
körülbelül 2 perccel
azután kialszik, hogy
a gépjármű funkciói
készenléti módba
kapcsolnak.
A visszajelző lámpa
ismét világítani
kezd, amikor kinyitja
a gépjárművet
a(z) Kulcs nélküli
nyitás és indítás
rendszerrel, vagy
amikor kinyit egy
ajtót, jelezve, hogy
az akkumulátor
teljesen feltöltött.
Folyamatos piros Meghibásodás.

185
Gyakorlati tudnivalók

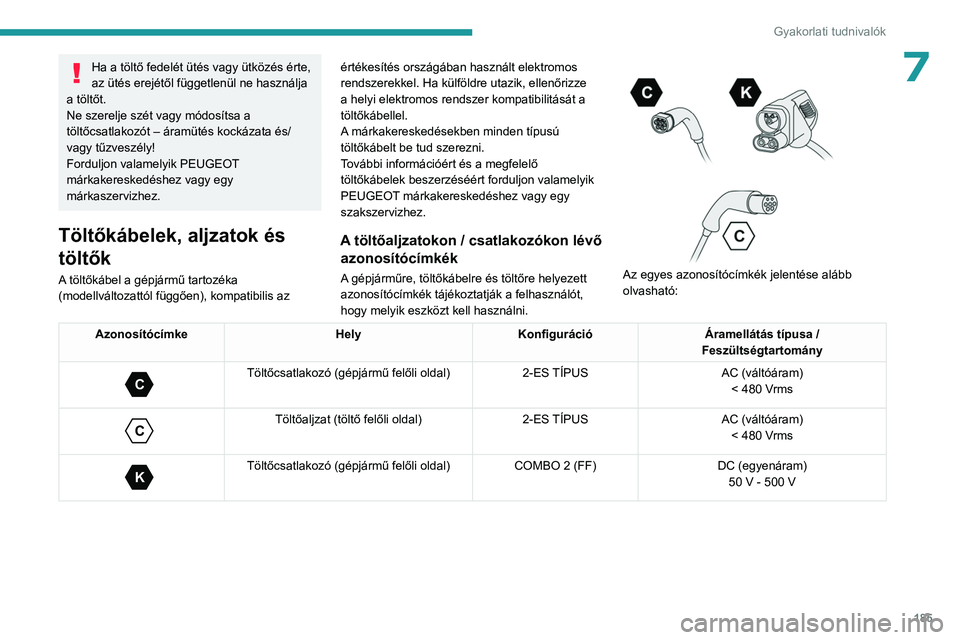

7Ha a töltő fedelét ütés vagy ütközés érte,
az ütés erejétől függetlenül ne használja
a töltőt.
Ne szerelje szét vagy módosítsa a
töltőcsatlakozót – áramütés kockázata és/
vagy tűzveszély!
Forduljon valamelyik PEUGEOT
márkakereskedéshez vagy egy
márkaszervizhez.
Töltőkábelek, aljzatok és
töltők
A töltőkábel a gépjármű tartozéka
(modellváltozattól függően), kompatibilis az értékesítés országában használt elektromos
rendszerekkel. Ha külföldre utazik, ellenőrizze
a helyi elektromos rendszer kompatibilitását a
töltőkábellel.
A márkakereskedésekben minden típusú
töltőkábelt be tud szerezni.
További információért és a megfelelő
töltőkábelek beszerzéséért forduljon valamelyik
PEUGEOT márkakereskedéshez vagy egy
szakszervizhez.
A töltőaljzatokon / csatlakozókon lévő
azonosítócímkék
A gépjárműre, töltőkábelre és töltőre helyezett
azonosítócímkék tájékoztatják a felhasználót,
hogy melyik eszközt kell használni.




Az egyes azonosítócímkék jelentése alább
olvasható:
Azonosítócímke HelyKonfiguráció Áramellátás típusa /
Feszültségtartomány

C
Töltőcsatlakozó (gépjármű felőli oldal) 2-ES TÍPUSAC (váltóáram)
< 480 Vrms

C
Töltőaljzat (töltő felőli oldal) 2-ES TÍPUSAC (váltóáram)
< 480 Vrms

K
Töltőcsatlakozó (gépjármű felőli oldal) COMBO 2 (FF)DC (egyenáram)
50 V - 500 V

186
Gyakorlati tudnivalók

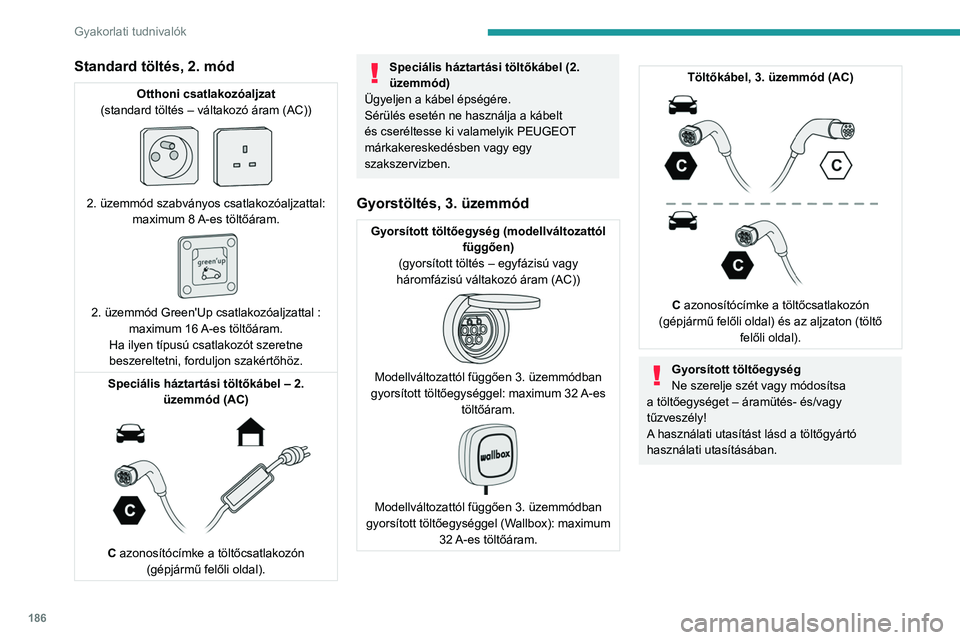

Standard töltés, 2. mód
Otthoni csatlakozóaljzat
(standard töltés – váltakozó áram (AC))


2. üzemmód szabványos csatlakozóaljzattal: maximum 8 A-es töltőáram.

2. üzemmód Green'Up csatlakozóaljzattal : maximum 16 A-es töltőáram.
Ha ilyen típusú csatlakozót szeretne
beszereltetni, forduljon szakértőhöz.
Speciális háztartási töltőkábel – 2. üzemmód (AC)


C azonosítócímke a töltőcsatlakozón (gépjármű felőli oldal).
Speciális háztartási töltőkábel (2.
üzemmód)
Ügyeljen a kábel épségére.
Sérülés esetén ne használja a kábelt
és cseréltesse ki valamelyik PEUGEOT
márkakereskedésben vagy egy
szakszervizben.
Gyorstöltés, 3. üzemmód
Gyorsított töltőegység (modellváltozattól függően)
(gyorsított töltés – egyfázisú vagy
háromfázisú váltakozó áram (AC))


Modellváltozattól függően 3. üzemmódban
gyorsított töltőegységgel: maximum 32 A-es
töltőáram.


Modellváltozattól függően 3. üzemmódban
gyorsított töltőegységgel (Wallbox): maximum 32

A-es töltőáram.
Töltőkábel, 3. üzemmód (AC)

C azonosítócímke a töltőcsatlakozón
(gépjármű felőli oldal) és az aljzaton (töltő felőli oldal).
Gyorsított töltőegység
Ne szerelje szét vagy módosítsa
a töltőegységet – áramütés- és/vagy
tűzveszély!
A használati utasítást lásd a töltőgyártó
használati utasításában.

187
Gyakorlati tudnivalók

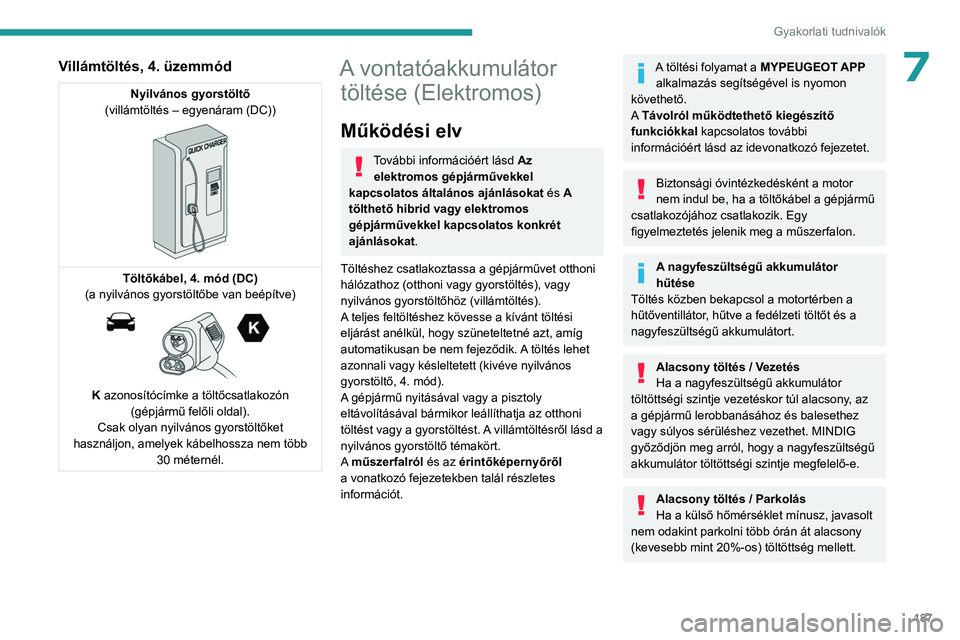

7Villámtöltés, 4. üzemmód
Nyilvános gyorstöltő
(villámtöltés – egyenáram (DC))


Töltőkábel, 4. mód (DC)
(a nyilvános gyorstöltőbe van beépítve)


K azonosítócímke a töltőcsatlakozón (gépjármű felőli oldal).
Csak olyan nyilvános gyorstöltőket
használjon, amelyek kábelhossza nem több 30 méternél.
A vontatóakkumulátor töltése (Elektromos)
Működési elv
További információért lásd Az
elektromos gépjárművekkel
kapcsolatos általános ajánlásokat és A
tölthető hibrid vagy elektromos
gépjárművekkel kapcsolatos konkrét
ajánlásokat.
Töltéshez csatlakoztassa a gépjárművet otthoni
hálózathoz (otthoni vagy gyorstöltés), vagy
nyilvános gyorstöltőhöz (villámtöltés).
A teljes feltöltéshez kövesse a kívánt töltési
eljárást anélkül, hogy szüneteltetné azt, amíg
automatikusan be nem fejeződik. A töltés lehet
azonnali vagy késleltetett (kivéve nyilvános
gyorstöltő, 4. mód).
A gépjármű nyitásával vagy a pisztoly
eltávolításával bármikor leállíthatja az otthoni
töltést vagy a gyorstöltést. A villámtöltésről lásd a
nyilvános gyorstöltő témakört.
A műszerfalról és az érintőképernyőről
a vonatkozó fejezetekben talál részletes
információt.
A töltési folyamat a MYPEUGEOT APP alkalmazás segítségével is nyomon
követhető.
A Távolról működtethető kiegészítő
funkciókkal kapcsolatos további
információért lásd az idevonatkozó fejezetet.
Biztonsági óvintézkedésként a motor
nem indul be, ha a töltőkábel a gépjármű
csatlakozójához csatlakozik. Egy
figyelmeztetés jelenik meg a műszerfalon.
A nagyfeszültségű akkumulátor
hűtése
Töltés közben bekapcsol a motortérben a
hűtőventillátor, hűtve a fedélzeti töltőt és a
nagyfeszültségű akkumulátort.
Alacsony töltés / Vezetés
Ha a nagyfeszültségű akkumulátor
töltöttségi szintje vezetéskor túl alacsony, az
a gépjármű lerobbanásához és balesethez
vagy súlyos sérüléshez vezethet. MINDIG
győződjön meg arról, hogy a nagyfeszültségű
akkumulátor töltöttségi szintje megfelelő-e.
Alacsony töltés / Parkolás
Ha a külső hőmérséklet mínusz, javasolt
nem odakint parkolni több órán át alacsony
(kevesebb mint 20%-os) töltöttség mellett.

188
Gyakorlati tudnivalók

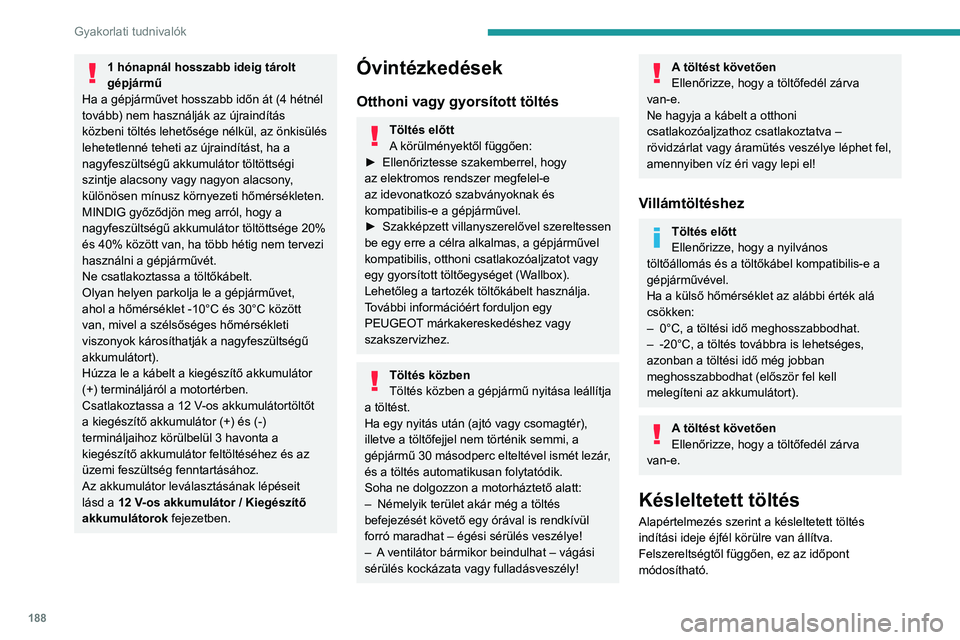

1 hónapnál hosszabb ideig tárolt
gépjármű
Ha a gépjárművet hosszabb időn át (4
hétnél
tovább) nem használják az újraindítás
közbeni töltés lehetősége nélkül, az önkisülés
lehetetlenné teheti az újraindítást, ha a
nagyfeszültségű akkumulátor töltöttségi
szintje alacsony vagy nagyon alacsony,
különösen mínusz környezeti hőmérsékleten.
MINDIG győződjön meg arról, hogy a
nagyfeszültségű akkumulátor töltöttsége 20%
és 40% között van, ha több hétig nem tervezi
használni a gépjárművét.
Ne csatlakoztassa a töltőkábelt.
Olyan helyen parkolja le a gépjárművet,
ahol a hőmérséklet -10°C és 30°C között
van, mivel a szélsőséges hőmérsékleti
viszonyok károsíthatják a nagyfeszültségű
akkumulátort).
Húzza le a kábelt a kiegészítő akkumulátor
(+) termináljáról a motortérben.
Csatlakoztassa a 12 V-os akkumulátortöltőt
a kiegészítő akkumulátor (+) és (-)
termináljaihoz körülbelül 3
havonta a
kiegészítő akkumulátor feltöltéséhez és az
üzemi feszültség fenntartásához.
Az akkumulátor leválasztásának lépéseit
lásd a 12
V-os akkumulátor / Kiegészítő
akkumulátorok fejezetben.Óvintézkedések
Otthoni vagy gyorsított töltés
Töltés előtt
A körülményektől függően:
►

Ellenőriztesse szakemberrel, hogy
az elektromos rendszer megfelel-e
az idevonatkozó szabványoknak és
kompatibilis-e a gépjárművel.
►


Szakképzett villanyszerelővel szereltessen
be egy erre a célra alkalmas, a gépjárművel
kompatibilis, otthoni csatlakozóaljzatot vagy
egy gyorsított töltőegységet (W

allbox).
Lehetőleg a tartozék töltőkábelt használja.
További információért forduljon egy
PEUGEOT márkakereskedéshez vagy
szakszervizhez.
Töltés közben
Töltés közben a gépjármű nyitása leállítja
a töltést.
Ha egy nyitás után (ajtó vagy csomagtér),
illetve a töltőfejjel nem történik semmi, a
gépjármű 30 másodperc elteltével ismét lezár,
és a töltés automatikusan folytatódik.
Soha ne dolgozzon a motorháztető alatt:
–

Némelyik terület akár még a töltés
befejezését követő egy órával is rendkívül
forró maradhat – égési sérülés veszélye!
–


A

ventilátor bármikor beindulhat – vágási
sérülés kockázata vagy fulladásveszély!
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Ne hagyja a kábelt a otthoni
csatlakozóaljzathoz csatlakoztatva –
rövidzárlat vagy áramütés veszélye léphet fel,
amennyiben víz éri vagy lepi el!
Villámtöltéshez
Töltés előtt
Ellenőrizze, hogy a nyilvános
töltőállomás és a töltőkábel kompatibilis-e a
gépjárművével.
Ha a külső hőmérséklet az alábbi érték alá
csökken:
–

0°C, a töltési idő meghosszabbodhat.
–


-20°C, a töltés továbbra is lehetséges,
azonban a töltési idő még jobban
meghosszabbodhat (először fel kell
melegíteni az akkumulátort).
A töltést követően
Ellenőrizze, hogy a töltőfedél zárva
van-e.
Késleltetett töltés
Alapértelmezés szerint a késleltetett töltés
indítási ideje éjfél körülre van állítva.
Felszereltségtől függően, ez az időpont
módosítható.

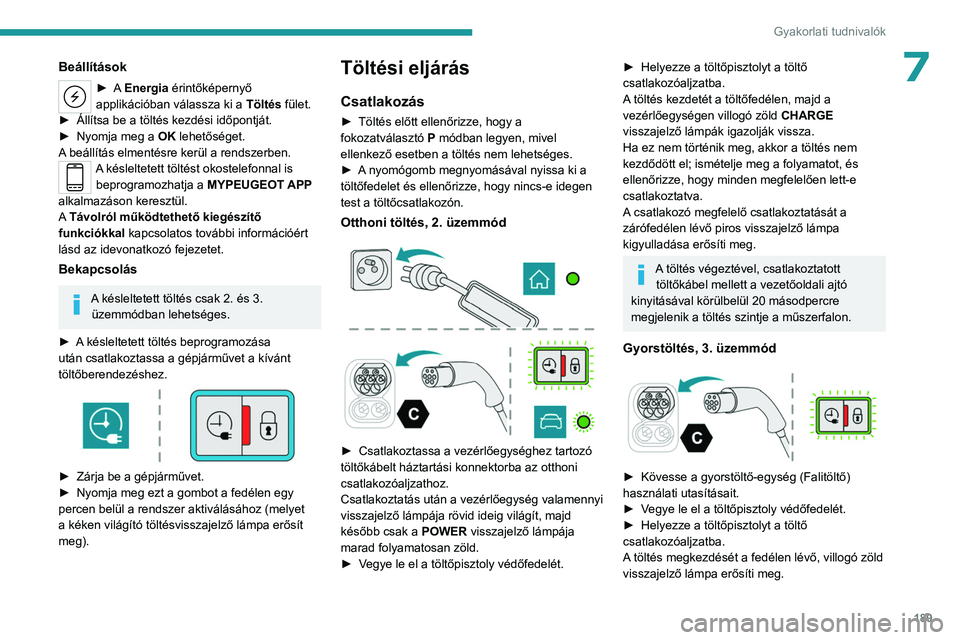

189
Gyakorlati tudnivalók
7Beállítások
► A Energia érintőképernyő
applikációban válassza ki a Töltés fület.
►

Állítsa be a töltés kezdési időpontját.
►


Nyomja meg a OK

lehetőséget.
A beállítás elmentésre kerül a rendszerben.
A késleltetett töltést okostelefonnal is beprogramozhatja a MYPEUGEOT APP
alkalmazáson keresztül.
A Távolról működtethető kiegészítő
funkciókkal kapcsolatos további információért
lásd az idevonatkozó fejezetet.
Bekapcsolás
A késleltetett töltés csak 2. és 3. üzemmódban lehetséges.
►

A

késleltetett töltés beprogramozása
után csatlakoztassa a gépjárművet a kívánt
töltőberendezéshez.


► Zárja be a gépjárművet.
► Nyomja meg ezt a gombot a fedélen egy
percen belül a rendszer aktiválásához (melyet
a kéken világító töltésvisszajelző lámpa erősít
meg).
Töltési eljárás
Csatlakozás
► Töltés előtt ellenőrizze, hogy a
fokozatválasztó P módban legyen, mivel
ellenkező esetben a töltés nem lehetséges.
►

A
nyomógomb megnyomásával nyissa ki a
töltőfedelet és ellenőrizze, hogy nincs-e idegen
test a töltőcsatlakozón.
Otthoni töltés, 2. üzemmód



► Csatlakoztassa a vezérlőegységhez tartozó
töltőkábelt háztartási konnektorba az otthoni
csatlakozóaljzathoz.
Csatlakoztatás után a vezérlőegység valamennyi
visszajelző lámpája rövid ideig világít, majd
később csak a
POWER visszajelző lámpája
marad folyamatosan zöld.
►

V
egye le el a töltőpisztoly védőfedelét.
► Helyezze a töltőpisztolyt a töltő
csatlakozóaljzatba.
A
töltés kezdetét a töltőfedélen, majd a
vezérlőegységen villogó zöld CHARGE
visszajelző lámpák igazolják vissza.
Ha ez nem történik meg, akkor a töltés nem
kezdődött el; ismételje meg a folyamatot, és
ellenőrizze, hogy minden megfelelően lett-e
csatlakoztatva.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
A töltés végeztével, csatlakoztatott töltőkábel mellett a vezetőoldali ajtó
kinyitásával körülbelül 20 másodpercre
megjelenik a töltés szintje a műszerfalon.
Gyorstöltés, 3. üzemmód

► Kövesse a gyorstöltő-egység (Falitöltő)
használati utasításait.
►

V
egye le el a töltőpisztoly védőfedelét.
►

Helyezze a töltőpisztolyt a töltő
csatlakozóaljzatba.
A

töltés megkezdését a fedélen lévő, villogó zöld
visszajelző lámpa erősíti meg.

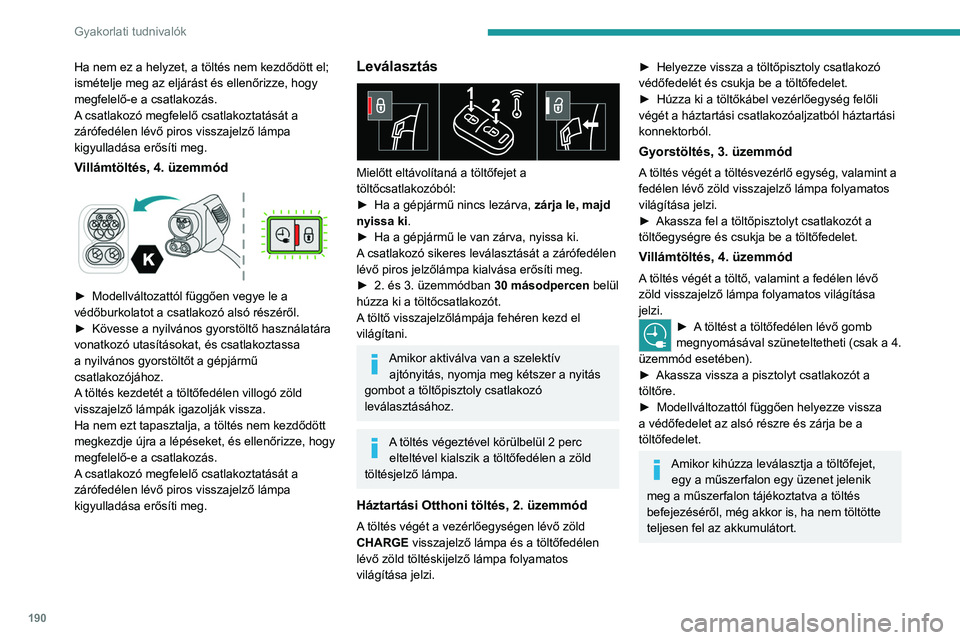

190
Gyakorlati tudnivalók
Ha nem ez a helyzet, a töltés nem kezdődött el;
ismételje meg az eljárást és ellenőrizze, hogy
megfelelő-e a csatlakozás.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
Villámtöltés, 4. üzemmód

► Modellváltozattól függően vegye le a
védőburkolatot a csatlakozó alsó részéről.
►

Kövesse a nyilvános gyorstöltő használatára
vonatkozó utasításokat, és csatlakoztassa
a nyilvános gyorstöltőt a gépjármű
csatlakozójához.
A

töltés kezdetét a töltőfedélen villogó zöld
visszajelző lámpák igazolják vissza.
Ha nem ezt tapasztalja, a töltés nem kezdődött
megkezdje újra a lépéseket, és ellenőrizze, hogy
megfelelő-e a csatlakozás.
A csatlakozó megfelelő csatlakoztatását a
zárófedélen lévő piros visszajelző lámpa
kigyulladása erősíti meg.
Leválasztás

Mielőtt eltávolítaná a töltőfejet a
töltőcsatlakozóból:
►

Ha a gépjármű nincs lezárva, zárja le, majd
nyissa ki

.
►

Ha a gépjármű le van zárva, nyissa ki.
A

csatlakozó sikeres leválasztását a zárófedélen
lévő piros jelzőlámpa kialvása erősíti meg.
►

2. és 3. üzemmódban
30 másodpercen belül
húzza ki a töltőcsatlakozót.
A töltő visszajelzőlámpája fehéren kezd el
világítani.
Amikor aktiválva van a szelektív ajtónyitás, nyomja meg kétszer a nyitás
gombot a töltőpisztoly csatlakozó
leválasztásához.
A töltés végeztével körülbelül 2 perc elteltével kialszik a töltőfedélen a zöld
töltésjelző lámpa.
Háztartási Otthoni töltés, 2. üzemmód
A töltés végét a vezérlőegységen lévő zöld
CHARGE visszajelző lámpa és a töltőfedélen
lévő zöld töltéskijelző lámpa folyamatos
világítása jelzi.
► Helyezze vissza a töltőpisztoly csatlakozó
védőfedelét és csukja be a töltőfedelet.
►

Húzza ki a töltőkábel vezérlőegység felőli
végét a háztartási csatlakozóaljzatból háztartási
konnektorból.
Gyorstöltés, 3. üzemmód
A töltés végét a töltésvezérlő egység, valamint a
fedélen lévő zöld visszajelző lámpa folyamatos
világítása jelzi.
►

Akassza fel a töltőpisztolyt csatlakozót a
töltőegységre és csukja be a töltőfedelet.
Villámtöltés, 4. üzemmód
A töltés végét a töltő, valamint a fedélen lévő
zöld visszajelző lámpa folyamatos világítása
jelzi.
► A töltést a töltőfedélen lévő gomb
megnyomásával szüneteltetheti (csak a 4.
üzemmód esetében).
►

Akassza vissza a pisztolyt csatlakozót a
töltőre.
►


Modellváltozattól függően helyezze vissza
a védőfedelet az alsó részre és zárja be a
töltőfedelet.
Amikor kihúzza leválasztja a töltőfejet, egy a műszerfalon egy üzenet jelenik
meg a műszerfalon tájékoztatva a töltés
befejezéséről, még akkor is, ha nem töltötte
teljesen fel az akkumulátort.
