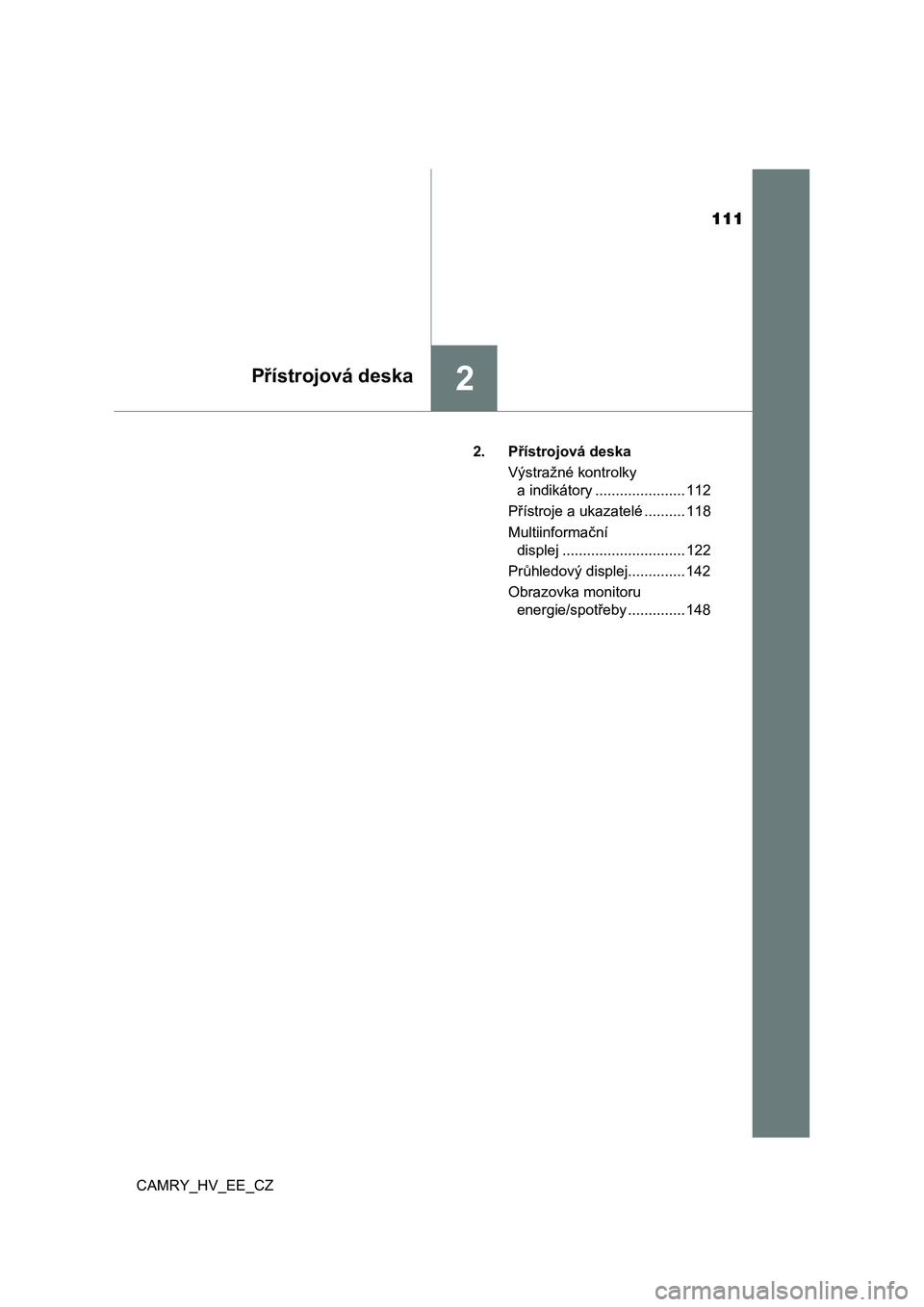

2023 TOYOTA CAMRY Návod na použití (in Czech)

111
2Přístrojová deska
CAMRY_HV_EE_CZ2. Přístrojová deska
Výstražné kontrolky
a indikátory ...................... 112
Přístroje a ukazatelé .......... 118
Multiinformační
displej .............................. 122
Průhledový displej.............. 142
Obrazovka monitoru
energie/spotřeby .............. 148

112
CAMRY_HV_EE_CZ
2. Přístrojová deska
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkác h informují řidiče o stavu různých
systémů vozidla.
Z důvodu vysvětlení ukazují následující obrázky všechny výstraž né
kontrolky a indikát ory rozsvícené.

1132. Přístrojová deska
CAMRY_HV_EE_CZ
2
Přístrojová deska
Výstražné kontrolky informují řidiče o poruchách v kterémkoliv ze systé-
mů vozidla.
Výstražné kontrolky
*1
(Červená)
Výstražná kontrolka
brzdového systému
( S. 500)
*1
(Bliká
nebo
svítí)
Výstražná kontrolka PCS
( S. 502)
*1
(Žlutá)
Výstražná kontrolka
brzdového systému
( S. 500)
*1
(je-li ve
výbavě)
Indikátor vypnutí PKSB
( S. 502)
*1Indikátor poruchy
( S. 500)(Žlutá)
Indikátor LTA (S. 502)
*1Výstražná kontrolka SRS
( S. 501)
Indikátor vypnutí parko-
vacího asistenta Toyota
( S. 503)
*1Výstražná kontrolka ABS
( S. 501)(je-li ve
výbavě)
Indikátor vypnutí RCD
( S. 503)
*2Výstražná kontrolka
nevhodného ovládání
pedálu ( S. 501)
*1Indikátor prokluzu
( S. 503)
Indikátor parkovací brzdy
( S. 501)
Výstražná kontrolka
nízké hladiny paliva
( S. 503)
*1, 3Indikátor činnosti
přidržení brzdy
( S. 502)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu ( S. 503)
*1
(Červená/
žlutá)
Výstražná kontrolka
systému elektrického
posilovače řízení
( S. 502)
*4
(je-li ve
výbavě)
Kontrolky bezpečnostních
pásů cestujících vzadu
( S. 504)

1142. Přístrojová deska
CAMRY_HV_EE_CZ
*1:Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZAPNUTO,
aby signalizovaly, že je prováděna kontrola systému. Zhasnou po nastarto-
vání hybridního systému nebo po několika sekundách. Systém může mít
poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte vo zidlo
prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem T oyota,
nebo kterýmkoliv spolehlivým servisem.
*2: Tato kontrolka se rozsvítí na multiinformačním displeji spolu s hlášením.
*3: Tato kontrolka bliká, aby signalizovala poruchu.
*4: Tato kontrolka se rozsvítí na středovém panelu.
*1Hlavní výstražná
kontrolka ( S. 504)
*1Výstražná kontrolka
tlaku pneumatik (S.
504)

1152. Přístrojová deska
CAMRY_HV_EE_CZ
2
Přístrojová deska
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových
světel ( S. 224)
Indikátor tempomatu
( S. 295)
Indikátor koncových
světel ( S. 232)
Indikátor adaptivního
tempomatu ( S. 295)
Indikátor dálkových
světel ( S. 232)
Indikátor tempomatu
"SET" ( S. 295)
Indikátor automatických
dálkových světel
( S. 235)
*1, 2Výstražná kontrolka PCS
( S. 257)
Indikátor předních
mlhových světel
( S. 239)
*1, 2
(je-li ve
výbavě)
Indikátor vypnutí PKSB
( S. 354)
Indikátor zadních
mlhových světel
( S. 239)(Bílá)
Indikátor LTA (S. 283)
Indikátor AGC
(Auto Glide Control)
( S. 369)(Zelená)
Indikátor LTA
( S. 259, 283)
Indikátor parkovací brzdy
( S. 225)
*3
(Žlutá)
Indikátor LTA (S. 283)
*1Indikátor činnosti
přidržení brzdy
( S. 229)
*1, 3Indikátor prokluzu
( S. 315)
*1Indikátor pohotovostního
stavu přidržení brzdy
( S. 229)
*1, 2Indikátor vypnutí VSC
( S. 316)

1162. Přístrojová deska
CAMRY_HV_EE_CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo se rvisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Tato kontrolka se rozsvítí, když je systém vypnutý.
*3: Tato kontrolka bliká, aby signalizovala, že je systém v činnos ti.
*4: Tato kontrolka se rozsvítí na středovém panelu.
*5: Když je venkovní teplota přibližně 3 °C nebo nižší, tento indikátor bude blikat
přibližně 10 sekund, pak zůstane svítit.
(je-li ve
výbavě)
Indikátor "BSM"
( S. 321)
Indikátor "SPORT"
( S. 368)
(je-li ve
výbavě)
Indikátor "RCTA"
( S. 339)
Indikátor "ECO MODE"
( S. 368)
*6, 7
(je-li ve
výbavě)
Indikátory BSM
(Sledování slepého úhlu)
na vnějších zpětných
zrcátkách ( S. 321)
Indikátor "READY"
( S. 210)
*1, 4
(je-li ve
výbavě)
Indikátor "PASSENGER
AIRBAG" ( S. 55) Indikátor EV ( S. 98)
*4Indikátor zabezpečení
( S. 107, 108)
Indikátor jízdního
režimu EV ( S. 215)
Indikátor vypnutí
parkovacího asistenta
To y o t a ( S. 328)
*5Indikátor nízké venkovní
teploty ( S. 118)
(je-li ve
výbavě)
Indikátor vypnutí RCD
( S. 348)

1172. Přístrojová deska
CAMRY_HV_EE_CZ
2
Přístrojová deska
*6: Tyto indikátory budou svítit v následujících situacích, aby signalizovaly, že je
prováděna úvodní kontrola systému.
• Když je funkce BSM nebo funkce RCTA zapnuta a spínač POWER je za-
pnut do režimu ZAPNUTO.
• Když je spínač POWER v režimu ZAPNUTO a funkce BSM je zapnuta.
• Když je spínač POWER v režimu ZAPNUTO a funkce RCTA je zapnuta .
(V tom okamžiku zazní také bzučák.)
Indikátory po několika sekundách zhasnou. Pokud indikátory nesv ítí
nebo zhasnou, nebo pokud nezazní bzučák, když je funkce RCTA za -
pnuta, systém může mít poruchu. Nechte vozidlo prohlédnout kter ýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
*7: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.
VÝSTRAHA
■ Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování hybridního sys tému, zna-
menalo by to, že tyto systémy nejsou schopny vás ochránit při n ehodě, což
může mít za následek smrt nebo vážná zranění. Pokud k tomu dojd e, nechte
vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.

1182. Přístrojová deska
CAMRY_HV_EE_CZ
Jednotky použité na přístrojích se mohou lišit v závislosti na cílovém regionu.
Indikátor hybridního systému
Ukazuje výkon hybridního systému nebo úroveň regenerace. (S. 120)
Zařazená poloha (S. 218)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C. Indiká tor nízké
venkovní teploty se rozsvítí, když je okolní teplota 3°C nebo n ižší.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla (S. 122)
Zobrazuje výstražná hlášení v případě poruchy ( S. 508)
Rychloměr
Palivoměr
Ukazuje hladinu paliva. V následujících situacích se nemusí sku tečná hladina
paliva zobrazit správně:
• Po doplnění pouze malého množství paliva (přibližně 5 l nebo m éně)
• Když zastavíte v kopci nebo na jiném svahu
• Když jedete z kopce nebo projíždíte zatáčkou
Celkové a denní počítadlo kilometrů ( S. 139)
Ukazatel teploty chlad icí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Přístroje a ukazatelé
1
2
3
4
5
6
7
8
