2022 TOYOTA YARIS CROSS Návod na použití (in Czech)

383
6
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
Údržba a péče
3Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze
pojistky typu A.
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou pojistkou příslušn é proudové hodnoty.
Proudovou hodnotu naleznete na víčku
pojistkové skříňky.
Ty p A
Normální pojistka
Přepálená pojistka
Ty p B
Normální pojistka
Přepálená pojistka
Ty p C
Normální pojistka
Přepálená pojistka
Ty p D
Normální pojistka
Přepálená pojistka

384
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
Ty p E
Normální pojistka
Přepálená pojistka
■Po výměně pojistky
●Když nasazujete víčko, ujistěte se, že
je úchyt bezpečně nasazen.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S.385)
●Pokud se vyměněná pojistka znovu
přepálí, nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem
nebo servisem Toyot a, nebo kterým-
koliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se pře- pálily, čímž chrání před poškozením celý
kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali ori- ginální výrobky Toyota určené pro toto
vozidlo.
Protože určité žárovky jsou připojeny k obvodům navrženým pro předcházení
přetížení, neoriginální díly nebo díly, kte-
ré nejsou navrženy pro toto vozidlo, mo- hou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systé-
mů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit po-
škození vozidla, pož ár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší
proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto po-
jistky.
●Vždy použijte orig inální pojistku
Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani dočasně.
●Neupravujte pojistky nebo pojistkové
skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrické- ho přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
■Když nasazujete kryt pojistkové
skříňky (Motorový prostor: pojis- tkové skříňky typu A a typu B)
Při nasazování zatla čte kryt pojistko- vé skříňky poté, co zarovnáte polohy
všech úchytů. Jinak může dojít k po-
škození úchytů.

385
6
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
Údržba a péče
Zjistěte wattový výkon žárovky, kte-
rá má být vyměněna. ( S.455)
Vpředu
Světlomety (typ se žárovkou)
Přední směrová světla
(typ se žárovkou)
Vzadu
Couvací světlo (typ se žárovkou)
(vozidla s levostranným řízením)
Osvětlení registrační značky
Couvací světlo (typ se žárovkou)
(vozidla s pravostranným řízením)
Zadní směrová světla
(typ se žárovkou)
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémkoliv spolehli-
vém servisu
 Světlomety (typ LED)
 Přední obrysová světla
 Přední směrová světla (typ LED)
 Světla pro denní svícení
 Boční směrová světla
 Koncová světla
 Brzdová světla
 Couvací světlo (typ LED)
 Zadní mlhové světlo
 Zadní směrová světla (typ LED)
 Třetí brzdové světlo
Žárovky
Následující žárovky můžete vy-
měnit sami. Úroveň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí poško-
zení součástí, doporučujeme,
aby výměnu provedl kterýkoliv
autorizovaný prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek

386
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
■Žárovky v LED světlech
Světla, jiná než nás ledující světla, se
skládají z mno žství LED diod. Pokud je
některé z LED světel vadné, zavezte vo- zidlo ke kterémukoli v autorizovanému
prodejci nebo do servisu Toyota, nebo
do kteréhokoliv spolehlivého servisu, abyste nechali světlo vyměnit.
●Světlomety (typ se žárovkou)
●Přední směrová svě tla (typ se žárov-
kou)
●Zadní směrová světla (typ se žárovkou)
●Osvětlení registrační značky
●Couvací světlo (typ se žárovkou)
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svět-
lometů neznamená poruchu. V následu-
jících situacích kont aktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
●Uvnitř světel se tvoř í velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
 S.384
■Světlomety (typ se žárovkou)
1 Odpojte konektor.
2 Otočte paticí žárovky doleva.
3 Vyměňte žárovku.
4 Nasaďte patici žárovky.
Natočte 3 jazýčky na žárovce proti otvo- rům a zasuňte ji, a o točte paticí žárovky
doprava..
Výměna žárovek

387
6
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
Údržba a péče

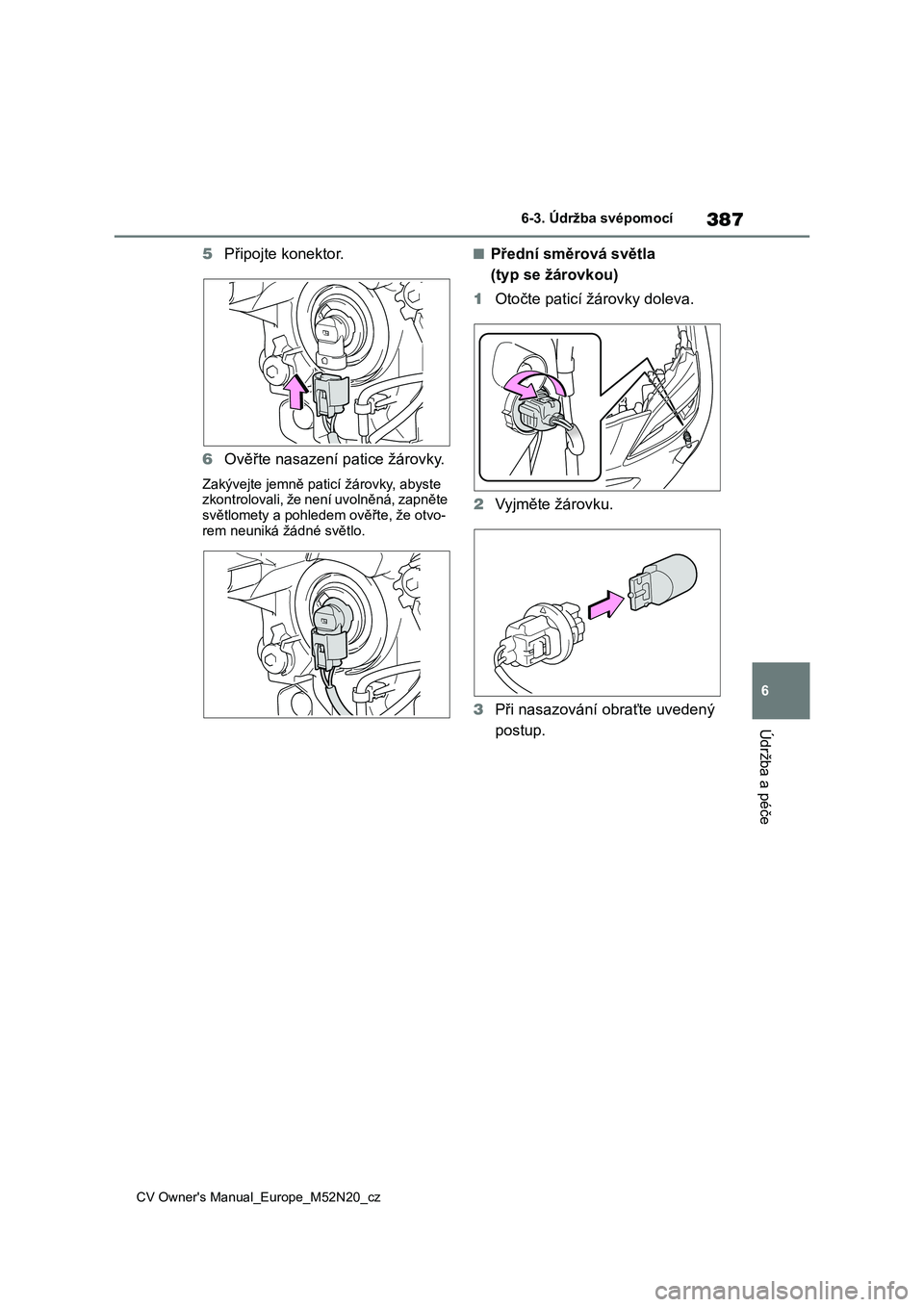

5Připojte konektor.
6 Ověřte nasazení patice žárovky.
Zakývejte jemně paticí žárovky, abyste zkontrolovali, že není uvolněná, zapněte
světlomety a pohledem ověřte, že otvo-
rem neuniká žádné světlo.
■Přední směrová světla
(typ se žárovkou)
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Při nasazování obraťte uvedený
postup.

388
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
■Zadní směrová světla
(typ se žárovkou)
1 Otevřete zadní dveře.
2 Vyjměte 2 šrouby a zatáhněte
jednotku světla směrem k zadní
části vozidla, abyste ji vyjmuli.
3 Otočte paticí žárovky doleva.
4 Vyjměte žárovku.
5 Když nasazujete žárovku, pro-
veďte montáž dle 3 a 4 v obrá-
ceném pořadí.
6 Nasaďte jednotku světla.
Při montáži zarovnejte vodítka
a čepy na jednotce světel s úchyty.
7 Nainstalujte 2 šrouby.

389
6
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
Údržba a péče
■Osvětlení registrační značky
1 Vyjměte čočku.
1 Zasuňte malý plochý šroubovák
atd. do pravého nebo levého ot-
voru čočky.
2 Naklopte šroubovák ve směru
šipky na obrázku, abyste čočku
uvolnili z upevňovací části, a pak
čočku vyjměte.
Abyste zabránili poškození vozidla, omotejte špičku š roubováku páskou.
Čočka
Upevňovací část
2 Vyjměte žárovku.
3 Nasaďte novou žárovku.
4 Nasaďte čočku.
1 Přiložte čočku na pravou nebo
levou upevňovací část.
2 Zatlačte čočku na místo.
Po nasazení zkontrolujte, zda je čočka
řádně nasazena mírným zatažením za
čočku.
Upevňovací část

390
CV Owner's Manual_Europe_M52N20_cz
6-3. Údržba svépomocí
■Couvací světlo (typ se žárov-
kou)
1 Otevřete zadní dveře a vyjměte
kryt.
Stiskněte dolů zářez na krytu a vyjměte
kryt.
Z důvodu ochrany je doporučeno omotat hrot šroubováku hadříkem atd., aby se
předešlo poškrábání vozidla.
Umístění couvacího světla (typ se žá- rovkou) se u vozidel s pravostranným ří-
zením bude lišit. ( S.385)
2Otočte paticí žárovky doleva.
3 Vyjměte žárovku.
4 Nasaďte novou žárovku.
5 Nasaďte patici žárovky.
6 Nasaďte kryt zadních dveří.
