2022 TOYOTA COROLLA Betriebsanleitungen (in German)

263
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
keitsbegrenzung*
*: Wird angezeigt, wenn ein Schild erkannt
wird, jedoch keine Ge schwindigkeitsbe-
grenzungsinformation für die Straße über
das Navigationssystem zur Verfügung
steht
 Überholverbotsschilder
 Andere Verkehrsschilder
*: Für Fahrzeuge mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen*1
*1: Gleichzeitig angezeigt mit Geschwindig-
keitsbegrenzung
*2: Inhalt nicht erkannt.
*3: Wenn die Fahrtrichtungsanzeige beim
Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
Schnellstraßen-Auffahrt
Schnellstraßen-Abfahrt
Autobahn-Auffahrt
Autobahn-Abfahrt
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Wohngebiets
Ende eines Wohngebiets
Anfang des Überholverbots
Ende des Überholverbots
Verbot der Einfahrt*
Ende des Verbots
Stopp
Nässe
Regen
Glatteis
Zusatzzeichen existiert*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit

2644-5. Verwendung der Fahrassistenz-Systeme
In den folgenden Situationen informiert
das RSA-System den Fahrer.
 Wenn die Fahrzeuggeschwindigkeit
den Schwellenwert für die
Geschwindigkeitsbenachrichtigung
des angezeigten Geschwindigkeits-
begrenzungsschilds überschreitet,
wird die Anzeige des Schilds hervor-
gehoben und ein Summer ertönt.
 Wenn das RSA-System ein Ver-
bot-der-Einfahrt-Schild erkennt und
auf Grundlage der Karteninformatio-
nen des Navigationssystems fest-
stellt, dass das Fahrzeug in einen
Bereich gefahren ist, für den die Ein-
fahrt verboten ist, blinkt das Ver-
bot-der-Einfahrt-Schild und ein
Summer ertönt. (Für Fahrzeuge mit
Navigationssystem)
 Wenn erkannt wird, dass Sie ein
Fahrzeug überholen, während ein
Überholverbot sschild auf der
Multi-Informationsanzeige ange-
zeigt wird, blinkt das angezeigte
Schild und ein Summer ertönt.
Je nach Situation kann die Ver-
kehrsumgebung (Richtung des Ver-
kehrs, Geschwindigke itseinheit) falsch
erkannt werden und die Benachrichti-
gungsfunktion funktioniert möglicher-
weise nicht ordnungsgemäß.
■Einstellverfahren
1 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente und wäh-
len Sie
2 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente, wählen
Sie und drücken Sie dann
■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in
den folgenden Situationen automatisch aus-
geschaltet.
●Über eine bestimmte Entfernung wurde
kein Schild erkannt.
●Die Straße ändert sich aufgrund einer
Links- oder Rechtskurve usw.
■Bedingungen, unter welchen die Funk-
tion möglicherweise nicht ordnungsge- mäß funktioniert oder erfasst
In den folgenden Situationen funktioniert
RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das fal- sche Schild an usw. Dies deutet jedoch nicht
auf eine Funktionsstörung hin.
●Die vordere Kamera ist aufgrund eines
starken Stoßes auf den Sensor usw. falsch
ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. befinden
sich auf der Windschutzscheibe in der Nähe der Frontkamera.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen.
●Licht eines entgegenkommenden Fahr-
zeugs, der Sonne usw. trifft auf die Front-
kamera.
●Das Schild ist verschmutzt, verblasst,
gekippt oder verbogen.
●Der Kontrast des elektronischen Schilds ist
gering.
●Das Schild wird vollständig oder zum Teil
von den Blättern eines Baums, einem Mast usw. verdeckt.
●Das Schild ist nur für kurze Zeit für die vor-dere Kamera sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene Spur
bezieht, sich dieses Sc hild aber direkt hin-
ter einer Autobahnabzweigung oder in einer benachbarten Spur befindet, die kurz
darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahr-
Benachrichtigungsfunktion

265
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
zeugs befinden sich Aufkleber.
●Es wird ein Schild erkannt, das einem
systemkompatiblen Schild ähnelt.
●Während das Fahrzeug auf der Haupt-
straße fährt, werden möglicherweise Geschwindigkeitsschil der in Seitenstraßen
erkannt und angezeigt (wenn sich diese im
Sichtfeld der Frontkamera befinden).
●Beim Fahren in einem Kreisverkehr wer-
den möglicherweise Geschwindigkeits-
schilder der vom Kreisverkehr abzweigenden Straßen erkannt und ange-
zeigt (wenn sich diese im Sichtfeld der
Frontkamera befinden).
●Die Fahrzeugfront ist aufgrund der Bela-
dung angehoben oder abgesenkt.
●Die Helligkeit der Umgebung ist nicht aus-
reichend oder ändert sich plötzlich.
●Wenn ein für LKW usw. bestimmtes Schild
erkannt wird.
●Das Fahrzeug wird in einem Land mit einer
anderen Verkehrsrichtung gefahren.
●Die Kartendaten des Navigationssystems
sind veraltet.
●Das Navigationssystem läuft nicht.
●Die auf dem Instrument und auf dem Navi-
gationssystem angezeigten Geschwindig-
keitsinformationen können voneinander abweichen, da das Na vigationssystem
Kartendaten verwendet.
■Geschwindigkeitsbegrenzungsschildan-
zeige
Wenn beim letzten Ausschalten des Motor- schalters ein Geschwindigkeitsbegrenzungs-
schild auf der Multi-Informationsanzeige
angezeigt wurde, wird das gleiche Schild wie- der angezeigt, wenn der Motorschalter auf
ON gestellt wird.
■Wenn “RSA-Fehlfunkt ion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.550)

2664-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
Steuerschalter für die Instrumente
Ein-/Ausschalten des Toter-Winkel-Monitors.
Außenspiegelanzeigen
Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel oder ein sich schnell von
hinten einem toten Winkel näherndes Fahr-
zeug erfasst wird, leuc htet die Außenspiege-
lanzeige auf der erfassten Seite auf. Wenn
der Hebel für den Fahrtrichtungsanzeiger in
die Richtung der erfassten Seite bewegt
wird, blinkt die Außenspiegelanzeige.
BSM-Anzeige
Leuchtet auf, wenn der Toter-Winkel-Monitor
aktiviert wird
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiege-
lanzeige möglicherweise schwer zu erken-
nen.
■Wenn“BSM nicht verfügbar.” auf der Multi-Information sanzeige angezeigt
wird
Es haften möglicherweise Eis, Schnee,
Schlamm usw. an der hinteren Stoßstange im Bereich der Sensoren. ( S.267) Das System
sollte nach dem Entfernen von Eis, Schnee,
Schlamm usw. von der hinteren Stoßstange wieder normal funktionieren. Außerdem funk-
tionieren die Sensoren mö glicherweise nicht
ordnungsgemäß, wenn in sehr heißer oder kalter Umgebung gefahren wird.
BSM (Toter-Winkel-Moni-
tor)*
Der Toter-Winkel-Monitor ist ein
System, das die hinteren Seitenra-
darsensoren auf der linken und
rechten Innenseite der hinteren
Stoßstange verwendet, um den
Fahrer beim Spurwechseln zu
unterstützen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung.
Der Toter-Winkel-Monitor ist eine ergän-
zende Funktion, die den Fahrer darauf aufmerksam macht, dass sich ein Fahr-
zeug im toten Winkel befindet oder dass
sich ein Fahrzeug sc hnell von hinten dem
toten Winkel nähert. Verlassen Sie sich nicht zu stark auf den Toter-Winkel-Moni-
tor. Da die Funktion nicht beurteilen kann,
ob ein sicherer Wechsel der Fahrspur möglich ist, kann ein zu starkes Verlassen
auf die Funktion zu einem Unfall mit
Todesfolge oder schweren Verletzungen führen.
Da das System unter bestimmten Bedin-
gungen möglicherweise nicht ordnungsge-
mäß funktioniert, ist es für den Fahrer erforderlich, die Sicherheit selbst visuell zu
überprüfen.
Systemkomponenten

267
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Wenn“BSM- Fehlfunktion Bitte Händler kontaktieren” auf de r Multi-Informati-
onsanzeige angezeigt wird
Es liegt möglicherwei se eine Funktionsstö-
rung des Sensors oder ein falsch ausgerich- teter Sensor vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Individuelle Anpassung
Einige Funktionen können angepasst wer- den. ( S.550)
WARNUNG
■Um den ordnungsgemäßen Betrieb
des Systems sicherzustellen
Die Toter-Winkel-M onitorsensoren sind hinter der linken bzw. rechten Seite der
hinteren Stoßstange angebracht. Beach-
ten Sie die folgenden Punkte, um sicher- zustellen, dass der Toter-Winkel-Monitor
ordnungsgemäß funktionieren kann.
●Halten Sie die Sensoren und die umge-
benden Bereiche an der hinteren Stoß-
stange jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich der hinteren Stoßstange ver-
schmutzt oder mit Schnee bedeckt ist,
funktioniert der Toter-Winkel-Monitor mög-
licherweise nicht und eine Warnmeldung
(S.266) wird angezeigt. Beseitigen Sie
in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug
unter Erfüllung der Betriebsbedingungen
der BSM-Funktion (S.270) für etwa 10
Minuten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
●Bringen Sie keine Zubehörteile, Aufkle- ber (einschließlich transparenter Aufkle-
ber), Alu-Klebeband usw. an einem
Sensor oder dessen umliegenden Bereich an der hinteren Stoßstange an.

2684-5. Verwendung der Fahrassistenz-Systeme
Verwenden Sie die Steuerschalter für
die Instrumente, um die Funktion
ein-/auszuschalten.
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .

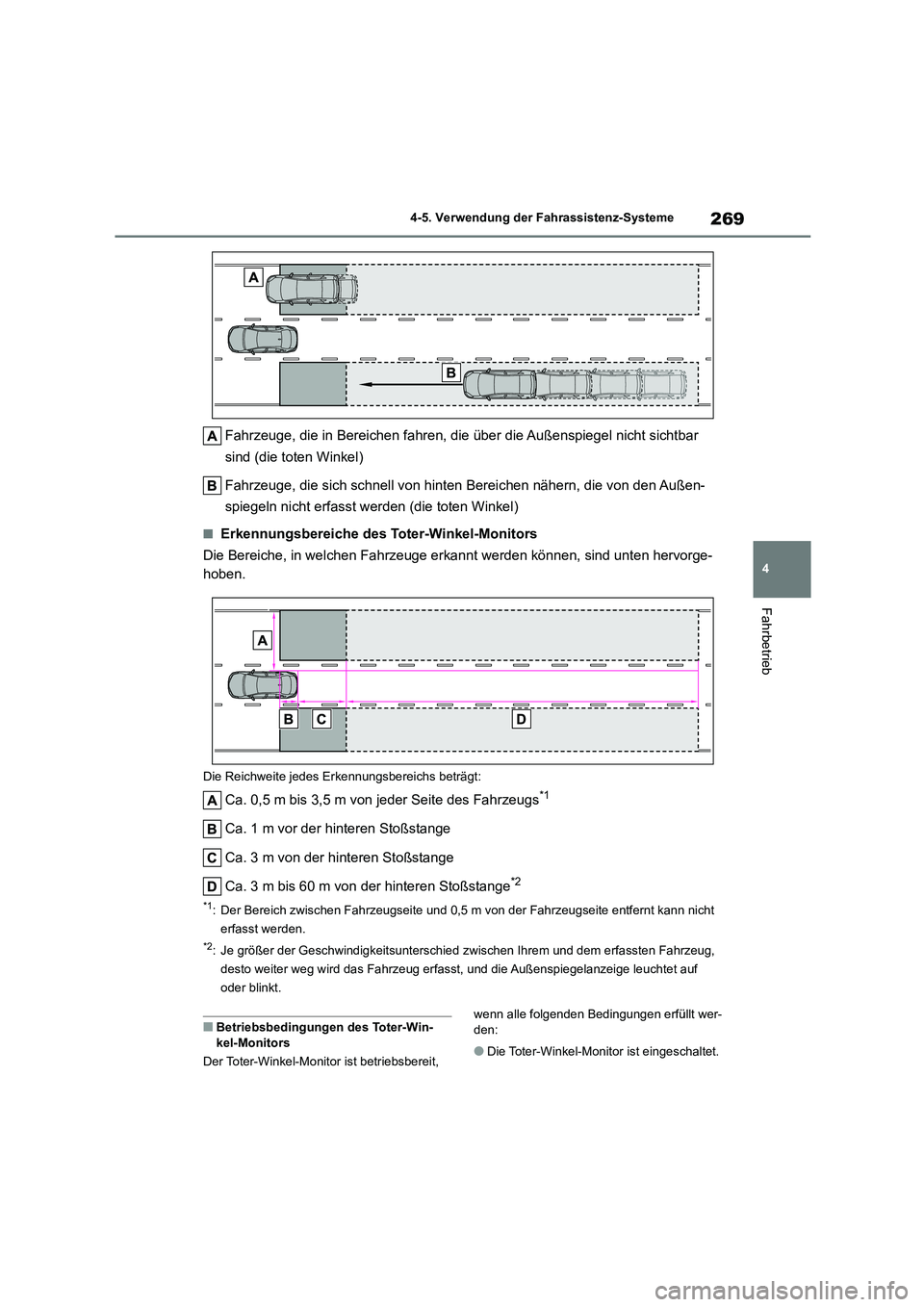

■Fahrzeuge, die vom Toter-Winkel-Monitor erkannt werden können
Der Toter-Winkel-Monitor verwendet hintere Seitenradarsensoren, um die folgen-
den Fahrzeuge zu erfassen, die auf einer benachbarten Fahrbahn fahren, und
warnt den Fahrer mit den Anzeigen auf den Außenspiegeln vor solchen Fahrzeu-
gen.
WARNUNG
●Setzen Sie einen Sensor oder dessen
umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus.Wenn ein Sensor auch nur leicht
von seiner Position abweicht, kann
es zu Funktionsstörungen des Systems kommen und Fahrzeuge
könnten nicht korrekt erkannt wer-
den.Lassen Sie Ihr Fahrzeug in den folgen-
den Situationen von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt über-
prüfen.
• Ein Sensor oder sein umgebender Bereich wird einem starken Stoß ausge-
setzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder
Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am
Sensor oder dem umgebenden Bereich
an der hinteren Stoßstange vor.
●Wenn ein Sensor oder die hintere Stoß-
stange aus-/eingebaut oder ausge-
tauscht werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Lackieren Sie die hintere Stoßstange
nicht in einer anderen Farbe als der offi-
ziellen Toyota-Farbe.
Ein-/Ausschalten des
Toter-Winkel-Monitors
Betrieb des Toter-Winkel-Monitors

269
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Ca. 1 m vor der hinteren Stoßstange
Ca. 3 m von der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*2
*1: Der Bereich zwischen Fahrzeugseite und 0,5 m von der Fahrzeugseite entfernt kann nicht
erfasst werden.
*2: Je größer der Geschwindigkeitsunterschied zwischen Ihrem und dem erfassten Fahrzeug,
desto weiter weg wird das Fahrzeug erfass t, und die Außenspiegelanzeige leuchtet auf
oder blinkt.
■Betriebsbedingungen des Toter-Win- kel-Monitors
Der Toter-Winkel-Monitor ist betriebsbereit,
wenn alle folgenden Bedingungen erfüllt wer-
den:
●Die Toter-Winkel-Monito r ist eingeschaltet.

2704-5. Verwendung der Fahrassistenz-Systeme
●Der Schalthebel befindet sich nicht in Stel- lung R.
●Die Fahrzeuggeschwindigkeit ist größer als ca. 16 km/h.
■Der Toter-Winkel-Monitor erkennt in den
folgenden Situationen ein Fahrzeug
Der Toter-Winkel-Monitor erfasst in den fol-
genden Situationen ein Fahrzeug im Erken- nungsbereich:
●Ein Fahrzeug in der Nebenspur überholt
Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in
einer benachbarten Spur.
●Ein weiteres Fahrzeug kommt beim Spur-
wechsel in den Erkennungsbereich.
■Bedingungen, unter welchen das System kein Fahrzeug erkennt
Der Toter-Winkel-Monitor ist nicht dafür kon-
zipiert, die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●In entgegengesetzter Richtung fahrende
Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Nachfolgende Fahrzeuge in der gleichen
Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem
Fahrzeug fahren*
●Fahrzeuge, die von Ihrem Fahrzeug
schnell überholt werden*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen das
System möglicherweise nicht ord- nungsgemäß funktioniert
●In den folgenden Situationen erkennt der Toter-Winkel-Monitor Fahrzeuge mögli-
cherweise nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkle- ber usw. den Sensor oder den umgeben-
den Bereich an der hinteren Stoßstange
bedecken • Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser
nass ist während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel- nen Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug
gering ist • Bei einem erheblichen Geschwindigkeits-
unterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erkennungsbe- reich kommt
• Wenn sich der Geschwindigkeitsunter-
schied zwischen Ihrem Fahrzeug und einem anderen Fahrzeug verändert
• Wenn ein Fahrzeug in den Erkennungsbe-
reich kommt, das mit etwa der gleichen Geschwindigkeit wie Ihr Fahrzeug fährt
• Während Ihr Fahrzeug anfährt, verbleibt
ein Fahrzeug im Erkennungsbereich • Beim Herauf- und Herabfahren aufeinan-
derfolgender starker Steigungen wie
Hügeln, Senkungen in der Straße usw. • Bei der Fahrt auf Straßen mit scharfen Kur-
ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen • Wenn die Fahrspuren breit sind oder wenn
das Fahrzeug an der Kante einer Spur
fährt und das Fahrzeug auf der Nebenspur zu weit von Ihrem Fahrzeug entfernt ist
• Wenn Sie einen Anhänger ziehen
• Wenn ein Zubehörteil wie ein Fahrradträ- ger am Fahrzeugheck angebracht wird
• Bei einem erheblichen Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr- zeug, das in den Erkennungsbereich
kommt
• Unmittelbar, nachdem der Toter-Win- kel-Monitor eingeschaltet wurde
●Die Möglichkeit, dass der Tote-Win-kel-Monitor unnötigerweise ein Fahrzeug
und/oder einen Gegenstand erkennt, kann
in den folgenden Situationen steigen: • Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist
