2022 TOYOTA COROLLA Betriebsanleitungen (in German)

463
7
7-3. Wartung in Eigenregie
Wartung und Pflege
sels, um die Batterie zu entfernen.
Setzen Sie eine neue Batterie mit dem “+”-Pol nach oben ein.
4 Wenn Sie die Schlüsselabdeckung
und den mechanischen Schlüssel
einbauen, vollziehen Sie beim Ein-
bau Schritt 2 und Schritt 1 in umge-
kehrter Richtung.
5 Betätigen Sie den Schalter oder
und prüfen Sie, ob die Türen
ver-/entriegelt werden können.
WARNUNG
■Vorsichtsmaßnahmen beim Umgang mit der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur
Folge haben.
●Verschlucken Sie die Batterie nicht.
Dies kann Verätzungen verursachen.
●Für die Fernbedienung/den elektroni- schen Schlüssel wird eine Knopfzelle
oder eine Knopfbatterie verwendet.
Wird eine Batterie verschluckt, kann es innerhalb von nur 2 Stunden zu schwe-
ren Verätzungen kommen und zum Tod
oder schweren Verletzungen führen.
●Halten Sie neue und entfernte Batterien
von Kindern fern.
●Wenn die Abdeckung nicht fest
geschlossen werden kann, verwenden
Sie die Fernbedienung/den elektroni- schen Schlüssel nicht weiter und ver-
stauen Sie den Schlüssel an einem für
Kinder unzugänglichen Ort. Wenden Sie sich anschließend an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt.
●Wenn Sie versehentlich eine Batterie
verschlucken oder sie in einen Körper-
teil einführen, suchen Sie sofort einen Arzt auf.
■Um eine Batterieexplosion oder den
Austritt von entzündlichen Flüssig- keiten oder entzündlichem Gas zu
verhindern
●Tauschen Sie die Batterie durch eine
neue Batterie des gleichen Typs aus. Wird ein falscher Batterietyp verwendet,
kann es zu einer Explosion kommen.
●Setzen Sie Batterien weder extrem niedrigem Druck in Höhenlagen noch
extrem hohen Temperaturen aus.
●Entzünden, brechen oder zerschneiden Sie eine Batterie nicht.
■Vorsichtsmaßnahmen für Lithiumbat-
terien
ACHTUNG WENN DIE BATTERIE DURCH EINEN
FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BAT-
TERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Beim Austauschen der Batterie
Verwenden Sie einen Schlitzschrau-
bendreher passender Größe. Übermä-
ßige Kraftausübung kann zur Verformung oder Beschädigung der Abdeckung füh-
ren.

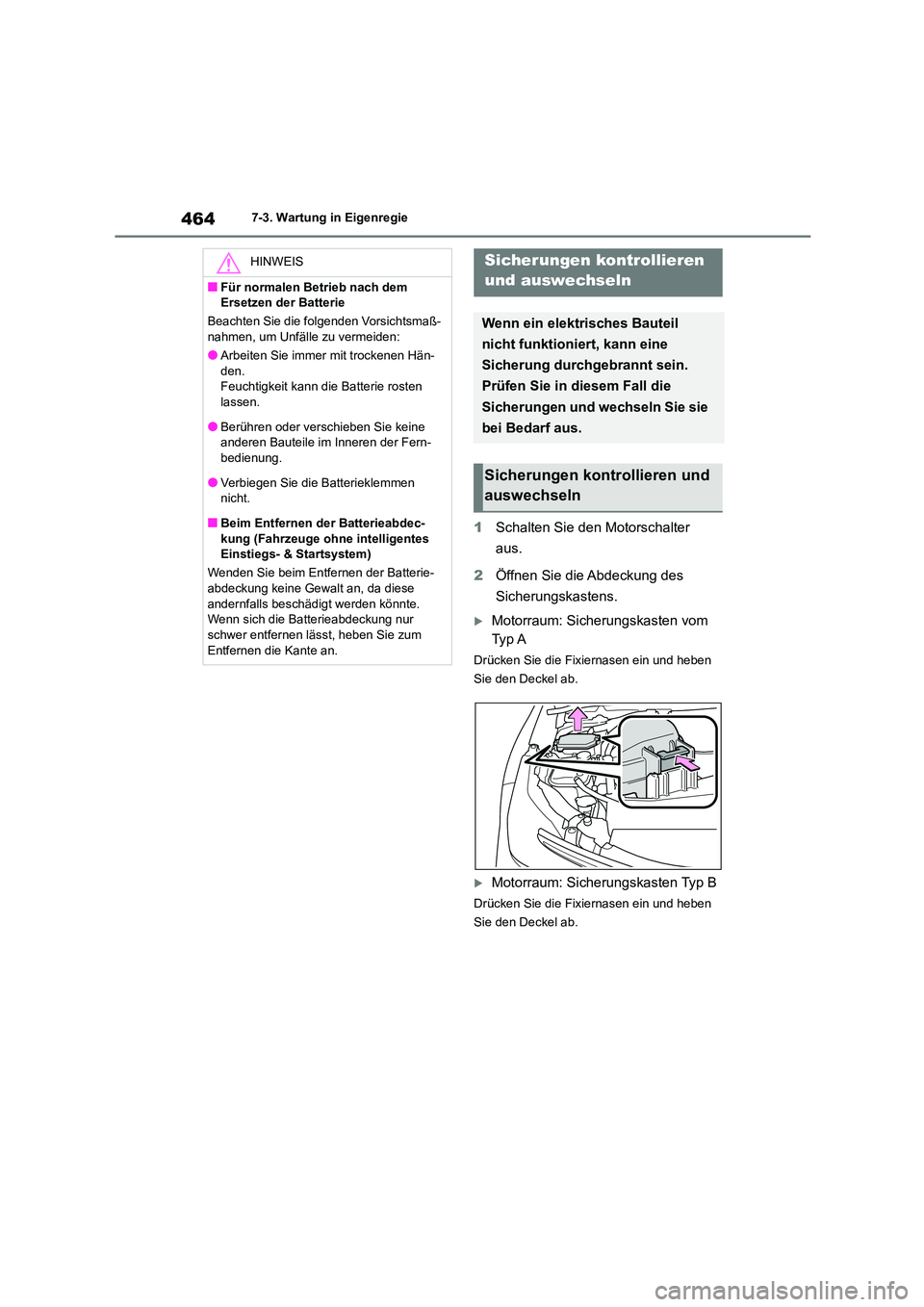

4647-3. Wartung in Eigenregie
1Schalten Sie den Motorschalter
aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten vom
Ty p A
Drücken Sie die Fixiernasen ein und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernasen ein und heben
Sie den Deckel ab.
HINWEIS
■Für normalen Betrieb nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän- den.
Feuchtigkeit kann die Batterie rosten
lassen.
●Berühren oder verschieben Sie keine
anderen Bauteile im Inneren der Fern-
bedienung.
●Verbiegen Sie die Batterieklemmen
nicht.
■Beim Entfernen der Batterieabdec- kung (Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem)
Wenden Sie beim Entfernen der Batterie-
abdeckung keine Gewalt an, da diese andernfalls beschädigt werden könnte.
Wenn sich die Batterieabdeckung nur
schwer entfernen lässt, heben Sie zum Entfernen die Kante an.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
bei Bedarf aus.
Sicherungen kontrollieren und
auswechseln

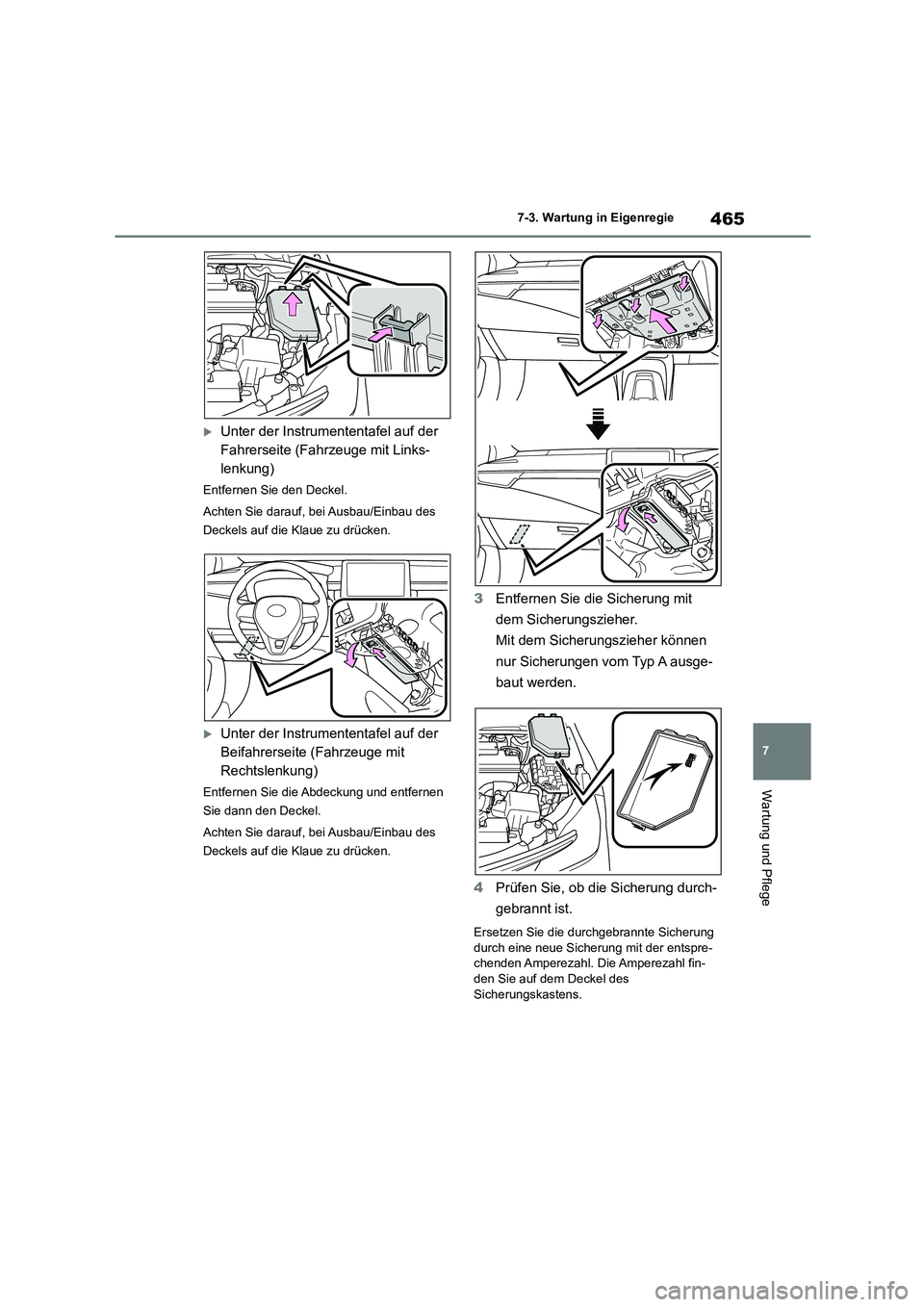

465
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Unter der Instrum ententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
Unter der Instrum ententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie die Abdeckung und entfernen
Sie dann den Deckel.
Achten Sie darauf, bei Ausbau/Einbau des
Deckels auf die Klaue zu drücken.
3 Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können
nur Sicherungen vom Typ A ausge-
baut werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie die durchgebrannte Sicherung
durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl fin- den Sie auf dem Deckel des
Sicherungskastens.

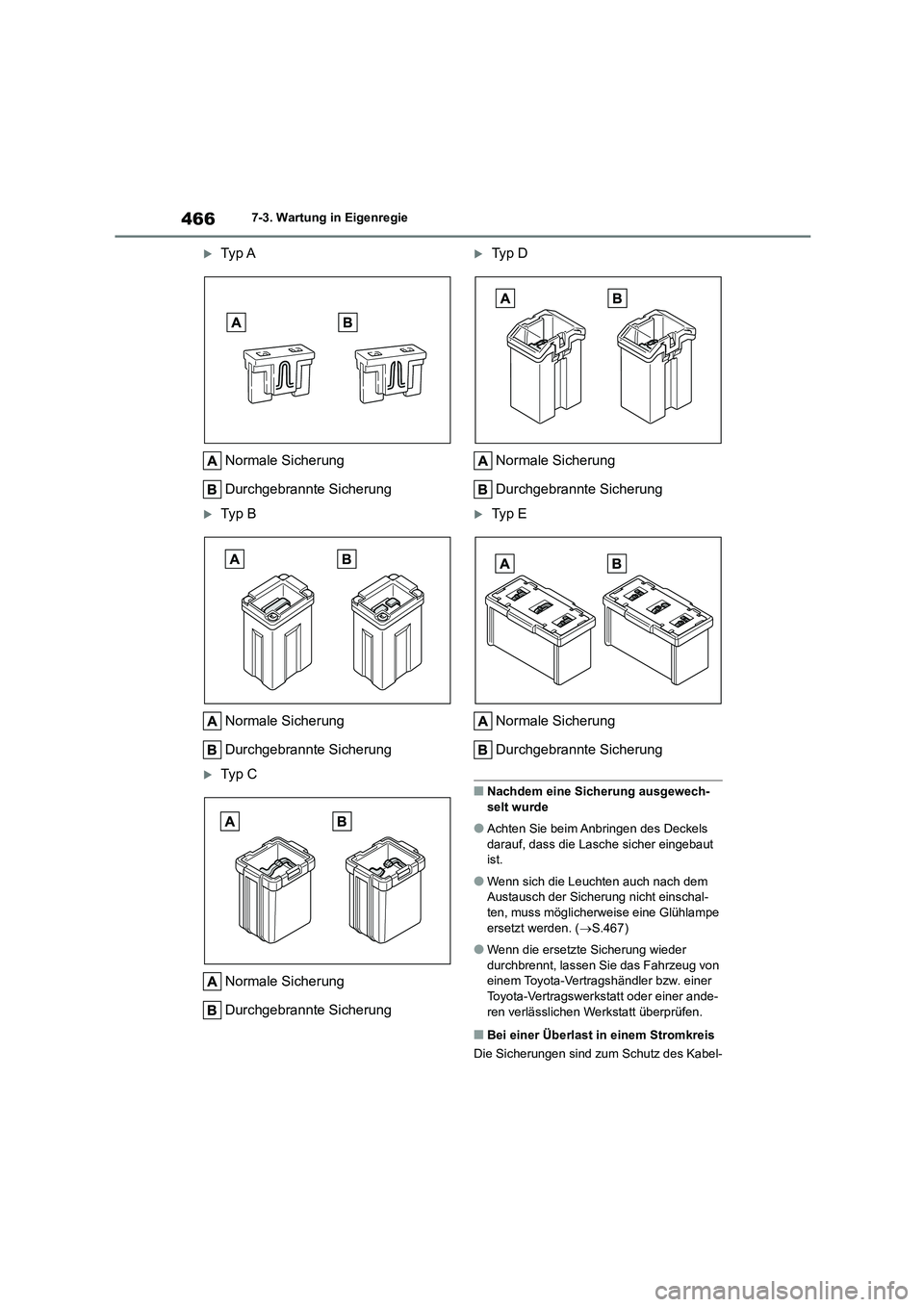

4667-3. Wartung in Eigenregie
Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Ty p D
Normale Sicherung
Durchgebrannte Sicherung
Ty p E
Normale Sicherung
Durchgebrannte Sicherung
■Nachdem eine Sicherung ausgewech-
selt wurde
●Achten Sie beim Anbringen des Deckels
darauf, dass die Lasch e sicher eingebaut
ist.
●Wenn sich die Leuchten auch nach dem
Austausch der Sicherung nicht einschal- ten, muss möglicherweise eine Glühlampe
ersetzt werden. ( S.467)
●Wenn die ersetzte Sicherung wieder
durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabel-

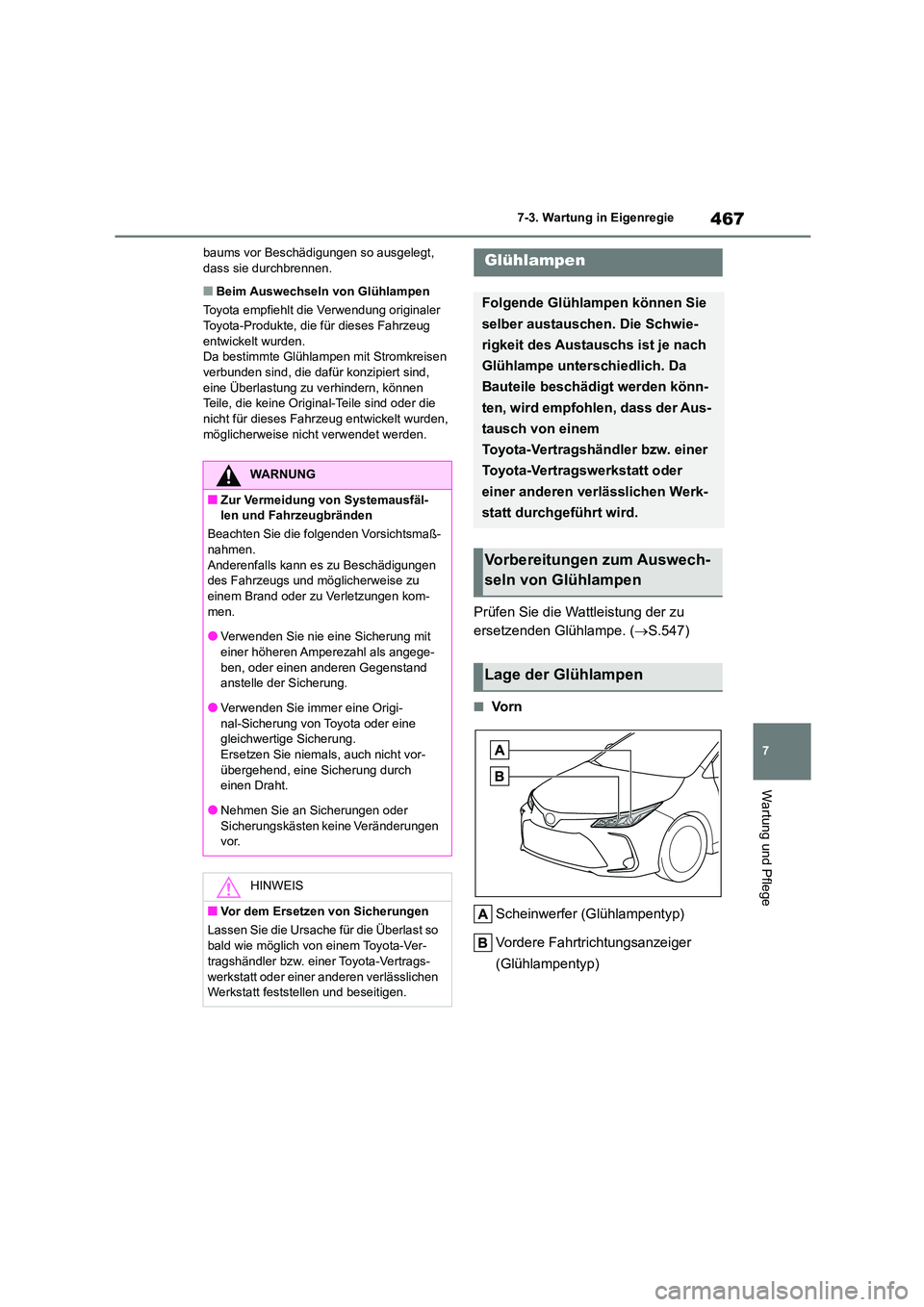

467
7
7-3. Wartung in Eigenregie
Wartung und Pflege
baums vor Beschädigungen so ausgelegt, dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler
Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen
verbunden sind, die dafür konzipiert sind,
eine Überlastung zu verhindern, können Teile, die keine Original-Teile sind oder die
nicht für dieses Fahrzeug entwickelt wurden,
möglicherweise nicht verwendet werden.
Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.547)
■Vo r n
Scheinwerfer (Glühlampentyp)
Vordere Fahrtrichtungsanzeiger
(Glühlampentyp)
WARNUNG
■Zur Vermeidung von Systemausfäl- len und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kom-
men.
●Verwenden Sie nie eine Sicherung mit
einer höheren Amperezahl als angege-
ben, oder einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Origi-
nal-Sicherung von Toyota oder eine
gleichwertige Sicherung. Ersetzen Sie niemals, auch nicht vor-
übergehend, eine Sicherung durch
einen Draht.
●Nehmen Sie an Sicherungen oder
Sicherungskästen keine Veränderungen
vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so
bald wie möglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen Werkstatt feststellen und beseitigen.
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. Die Schwie-
rigkeit des Austauschs ist je nach
Glühlampe unterschiedlich. Da
Bauteile beschädigt werden könn-
ten, wird empfohlen, dass der Aus-
tausch von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchgeführt wird.
Vorbereitungen zum Auswech-
seln von Glühlampen
Lage der Glühlampen

4687-3. Wartung in Eigenregie
■Hinten
Schlussleuchten (Glühlampentyp)
Hintere Fahrtrichtungsanzeiger
(Glühlampentyp)
Kennzeichenleuchten
■Glühlampen, die von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt ausgetauscht werden müs-
sen
 Scheinwerfer (LED-Typ)
 Tagesfahrlichter/Standlichter vorn
 Vordere Fahrtrichtungsanzeiger
(LED-Typ)
 Nebelscheinwerfer (je nach Ausstat-
tung)
 Seitliche Fahrtrichtungsanzeiger
 Bremsleuchten
 Schlussleuchten (LED-Typ)
 Rückfahrscheinwerfer
 Nebelschlussleuchte
 Zusatzbremsleuchte
 Hintere Fahrtrichtungsanzeiger
(LED-Typ)
■LED-Glühlampen
Die Scheinwerfer (LED-Typ), Tagesfahrlich- ter/Standlichter vorn, vorderen Fahrtrich-
tungsanzeiger (LED-Typ),
Nebelscheinwerfer, seitlichen Fahrtrichtungs-
anzeiger, Bremsleuchten, Schlussleuchten (LED-Typ), Rückfahrscheinwerfer, Nebel-
schlussleuchte, Zusa tzbremsleuchte und hin-
tere Fahrtrichtungsanzeiger (LED-Typ) bestehen aus mehreren LEDs. Wenn eine
der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt, um
die Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innen-
seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases deu-
tet nicht auf eine Funktionsstörung hin. Wen-
den Sie sich in den folgenden Situationen für weitere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt:
●Große Wassertropfen haben sich auf der
Innenseite des Scheinwerferglases gebil- det.
●Im Scheinwerfer hat sich Wasser ange-sammelt.
■Beim Auswechseln von Glühlampen
 S.467
■Scheinwerfer (Glühlampentyp)
1 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Glühlampen auswechseln

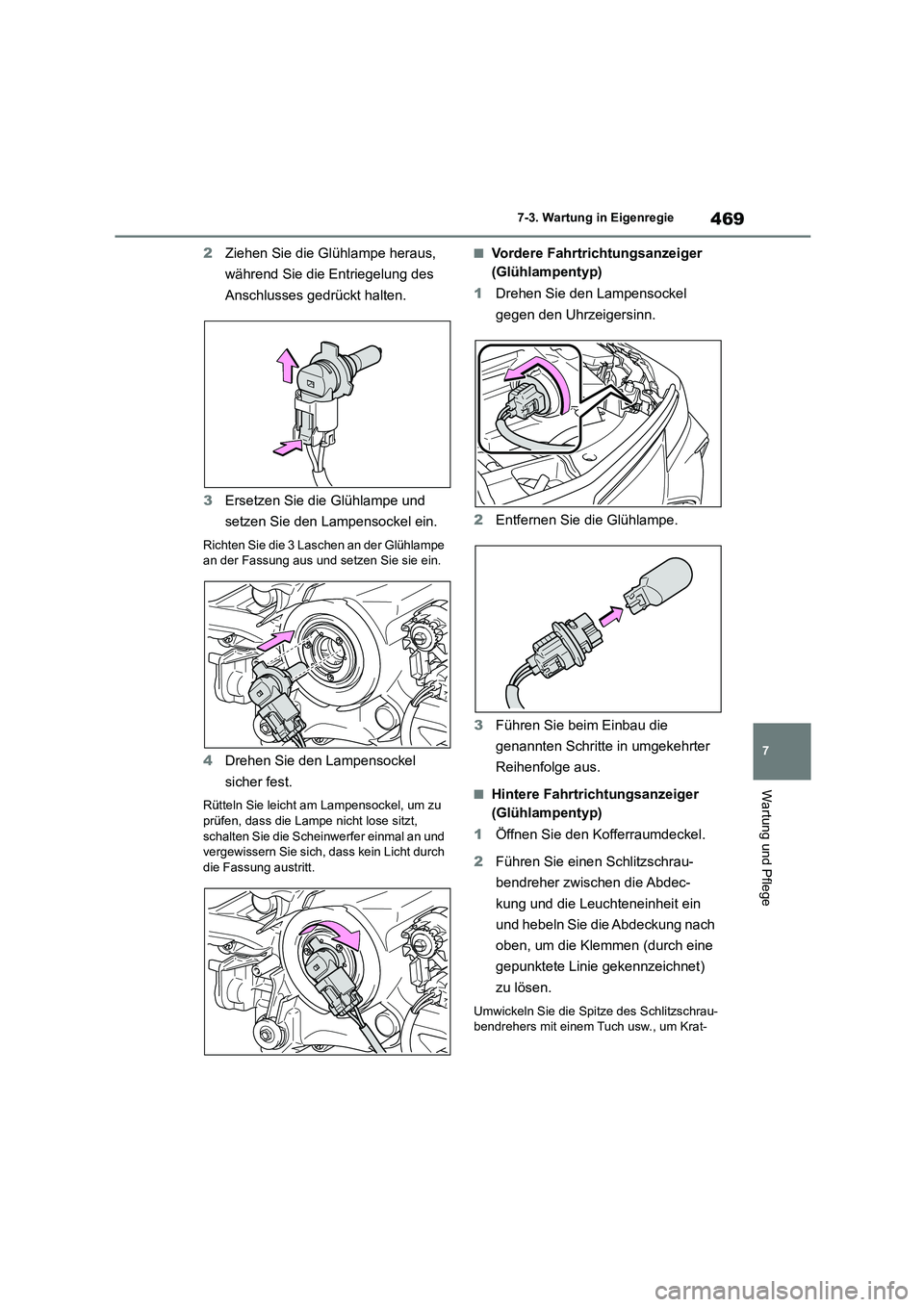

469
7
7-3. Wartung in Eigenregie
Wartung und Pflege
2 Ziehen Sie die Glühlampe heraus,
während Sie die Entriegelung des
Anschlusses gedrückt halten.
3 Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel ein.
Richten Sie die 3 Laschen an der Glühlampe
an der Fassung aus und setzen Sie sie ein.
4 Drehen Sie den Lampensockel
sicher fest.
Rütteln Sie leicht am Lampensockel, um zu
prüfen, dass die Lampe nicht lose sitzt,
schalten Sie die Scheinwerfer einmal an und vergewissern Sie sich, dass kein Licht durch
die Fassung austritt.
■Vordere Fahrtrichtungsanzeiger
(Glühlampentyp)
1 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
2 Entfernen Sie die Glühlampe.
3 Führen Sie beim Einbau die
genannten Schritte in umgekehrter
Reihenfolge aus.
■Hintere Fahrtrichtungsanzeiger
(Glühlampentyp)
1 Öffnen Sie den Kofferraumdeckel.
2 Führen Sie einen Schlitzschrau-
bendreher zwischen die Abdec-
kung und die Leuchteneinheit ein
und hebeln Sie die Abdeckung nach
oben, um die Klemmen (durch eine
gepunktete Linie gekennzeichnet)
zu lösen.
Umwickeln Sie die Spit ze des Schlitzschrau- bendrehers mit einem Tuch usw., um Krat-

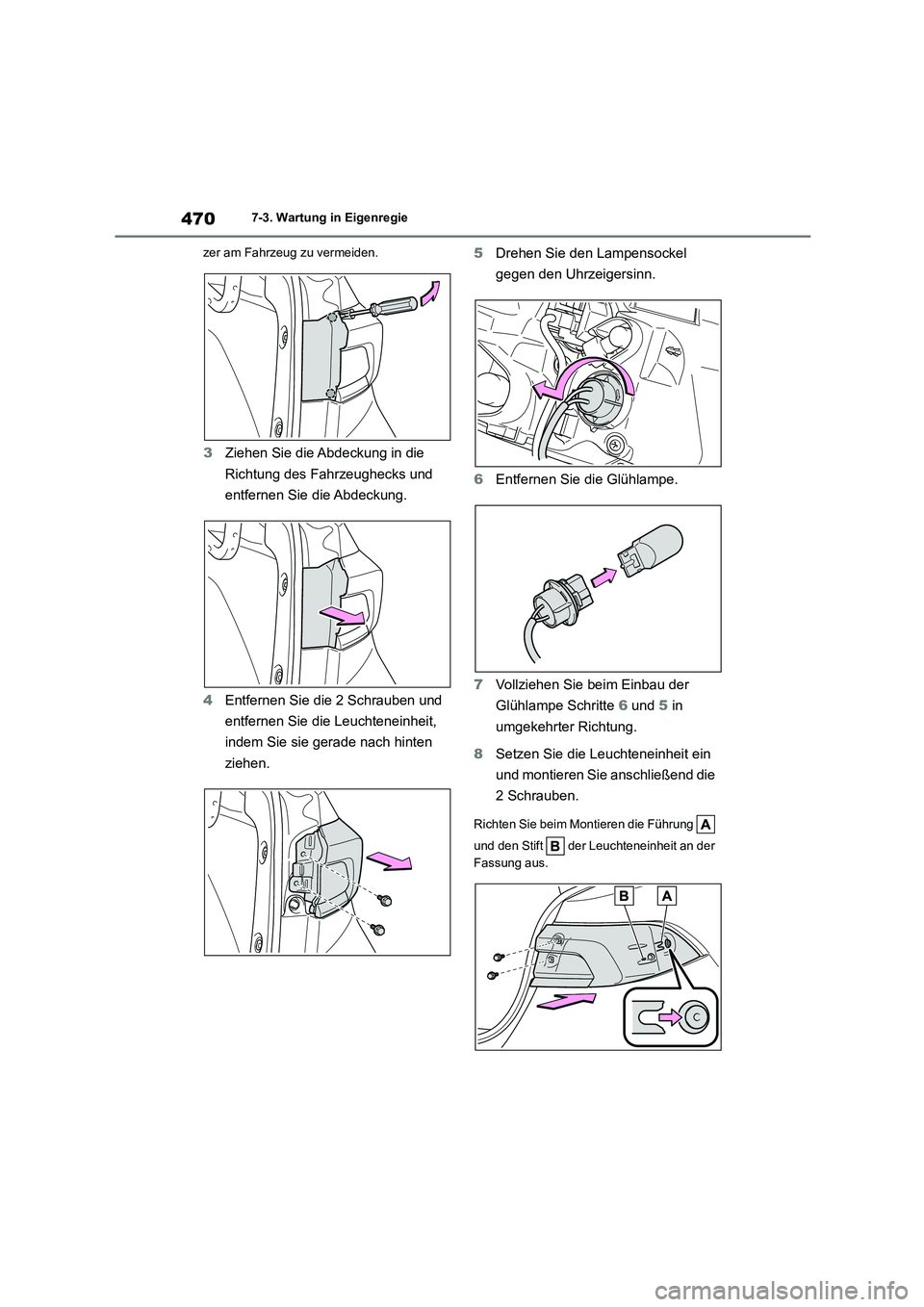

4707-3. Wartung in Eigenregie
zer am Fahrzeug zu vermeiden.
3 Ziehen Sie die Abdeckung in die
Richtung des Fahrzeughecks und
entfernen Sie die Abdeckung.
4 Entfernen Sie die 2 Schrauben und
entfernen Sie die Leuchteneinheit,
indem Sie sie gerade nach hinten
ziehen.
5 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
6 Entfernen Sie die Glühlampe.
7 Vollziehen Sie beim Einbau der
Glühlampe Schritte 6 und 5 in
umgekehrter Richtung.
8 Setzen Sie die Leuchteneinheit ein
und montieren Sie anschließend die
2 Schrauben.
Richten Sie beim Montieren die Führung
und den Stift der Leuchteneinheit an der
Fassung aus.
