2022 TOYOTA COROLLA Betriebsanleitungen (in German)

247
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
WARNUNG
■Für die dynamische
Radar-Geschwindigkeitsregelung
ungeeignete Situationen
Die dynamische Radar -Geschwindigkeits- regelung darf in keiner der folgenden
Situationen verwendet werden. Dies
könnte zu einer unangemessenen Geschwindigkeitsregelung führen und
einen Unfall mit tödlichen oder schweren
Verletzungen verursachen.
●Straßen, auf welchen sich Fußgänger,
Fahrradfahrer, usw. befinden.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Auf starken Gefällen oder bei plötzli- chen Übergängen zwischen starken
Steigungen und Gefällen
Die Fahrzeuggeschwindi gkeit kann bei der
Herabfahrt starker Gefälle die eingestellte
Geschwindigkeit überschreiten.
●Im Bereich von Autobahn- und Schnell-
straßeneinfahrten
●Wenn die Sensoren aufgrund schlechter Witterung eventuell nicht richtig erfas-
sen (Nebel, Schnee, Sandsturm, starker
Regen usw.)
●Wenn sich Regentropfen, Schnee usw.
auf der vorderen Oberfläche des
Radars oder der Frontkamera befinden
●Bei Verkehrsbedingungen, die häufiges
wiederholtes Beschleunigen und
Abbremsen erfordern
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird
●Wenn der Annäherungswarnsummer oft zu hören ist

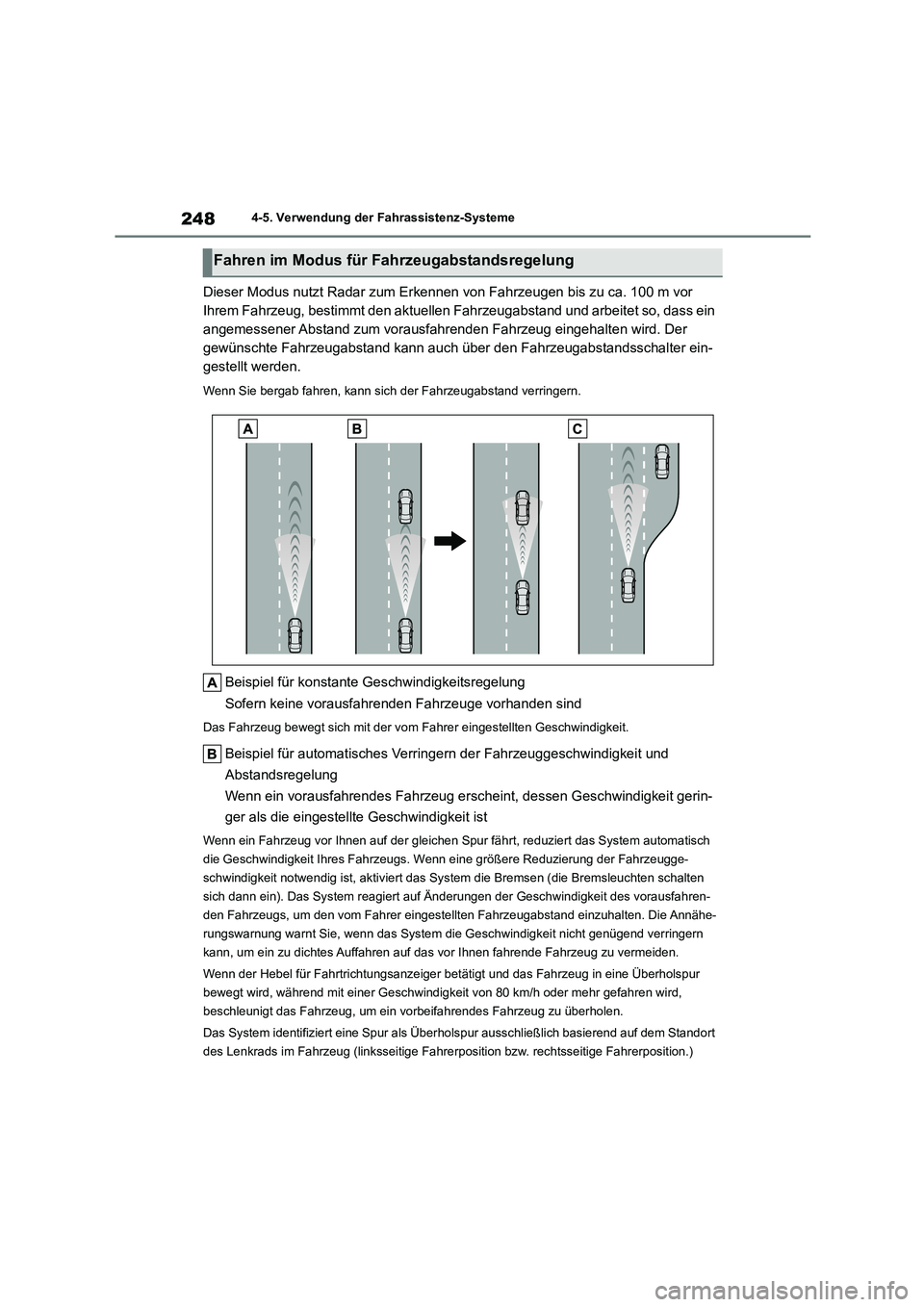

2484-5. Verwendung der Fahrassistenz-Systeme
Dieser Modus nutzt Radar zum Erkennen von Fahrzeugen bis zu ca. 100 m vor
Ihrem Fahrzeug, bestimmt den aktuellen Fahrzeugabstand und arbeitet so, dass ein
angemessener Abstand zum vorausfahrenden Fahrzeug eingehalten wird. Der
gewünschte Fahrzeugabstand kann auch über den Fahrzeugabstandsschalter ein-
gestellt werden.
Wenn Sie bergab fahren, kann sich der Fahrzeugabstand verringern.
Beispiel für konstante Geschwindigkeitsregelung
Sofern keine vorausfahrenden Fahrzeuge vorhanden sind
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für automatisches Verringern der Fahrzeuggeschwindigkeit und
Abstandsregelung
Wenn ein vorausfahrendes Fahrzeug erscheint, dessen Geschwindigkeit gerin-
ger als die eingestellte Geschwindigkeit ist
Wenn ein Fahrzeug vor Ihnen auf der gleichen Spur fährt, reduziert das System automatisch
die Geschwindigkeit Ihres Fahrzeugs. W enn eine größere Reduzierung der Fahrzeugge-
schwindigkeit notwendig ist, akti viert das System die Bremsen (die Bremsleuchten schalten
sich dann ein). Das System reagiert auf Än derungen der Geschwindigkeit des vorausfahren-
den Fahrzeugs, um den vom Fahrer eingeste llten Fahrzeugabstand einzuhalten. Die Annähe-
rungswarnung warnt Sie, wenn das System die Geschwindigkeit nicht genügend verringern
kann, um ein zu dichtes Auffahren auf das vor Ihnen fahrende Fahrzeug zu vermeiden.
Wenn der Hebel für Fahrtrichtungsanzeiger betä tigt und das Fahrzeug in eine Überholspur
bewegt wird, während mit einer Geschwindigk eit von 80 km/h oder mehr gefahren wird,
beschleunigt das Fahrzeug, um ein vorbeifahrendes Fahrzeug zu überholen.
Das System identifiziert eine Spur als Überhol spur ausschließlich basierend auf dem Standort
des Lenkrads im Fahrzeug (linksseitige Fahrer position bzw. rechtsseitige Fahrerposition.)
Fahren im Modus für Fahrzeugabstandsregelung

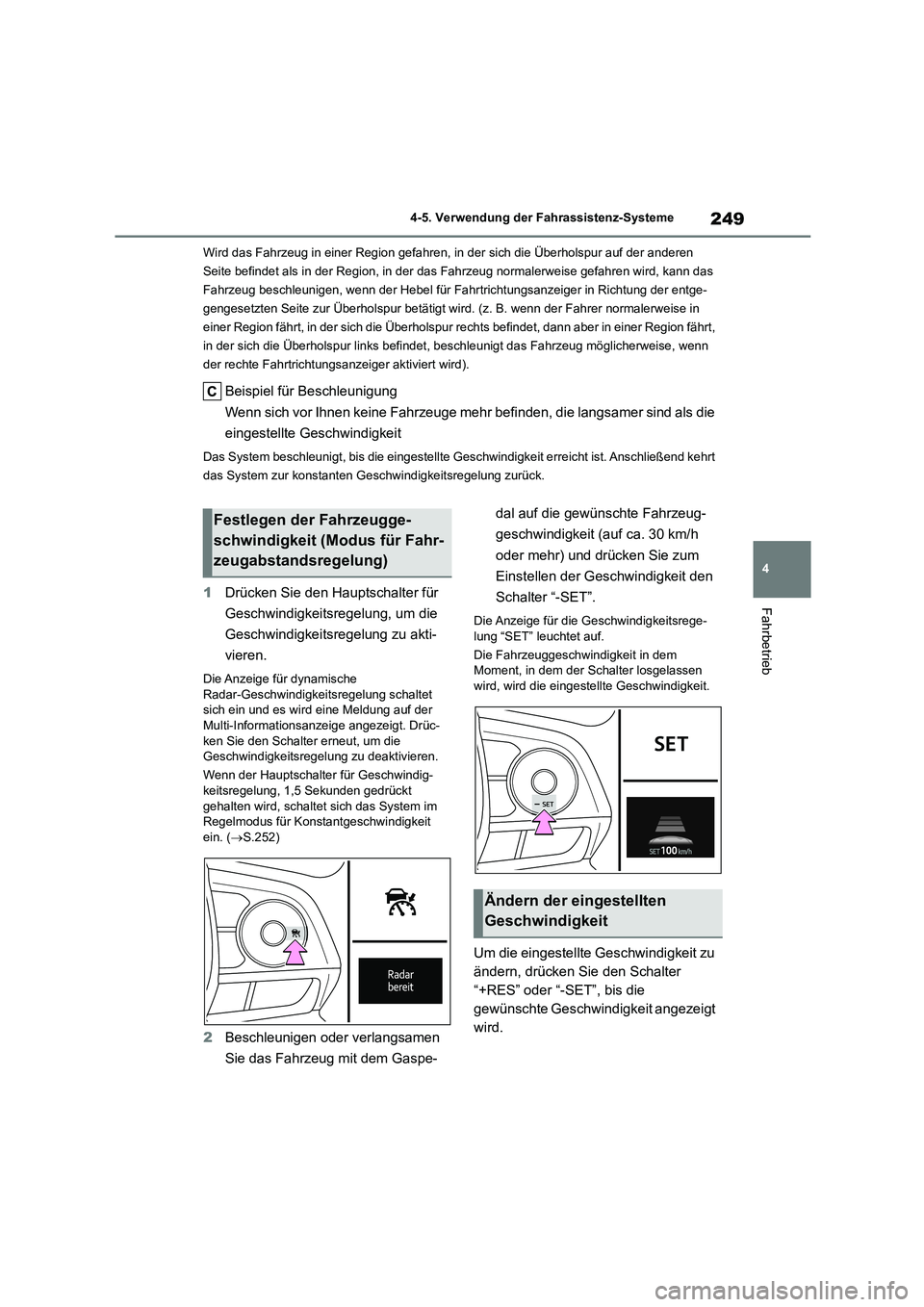

249
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Wird das Fahrzeug in einer Region gefahren, in der sich die Überholspur auf der anderen
Seite befindet als in der Region, in der das Fahrzeug normalerweise gefahren wird, kann das
Fahrzeug beschleunigen, wenn der Hebel für F ahrtrichtungsanzeiger in Richtung der entge-
gengesetzten Seite zur Überholspur betätigt wird. (z. B. wenn der Fahrer normalerweise in
einer Region fährt, in der sich die Überholspur rechts befindet, dann aber in einer Region fährt,
in der sich die Überholspur links befindet, beschleunigt das Fahrzeug möglicherweise, wenn
der rechte Fahrtrichtungs anzeiger aktiviert wird).
Beispiel für Beschleunigung
Wenn sich vor Ihnen keine Fahrzeuge mehr befinden, die langsamer sind als die
eingestellte Geschwindigkeit
Das System beschleunigt, bis die eingestellte Ge schwindigkeit erreicht ist. Anschließend kehrt
das System zur konstanten Ge schwindigkeitsregelung zurück.
1Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.
Die Anzeige für dynamische
Radar-Geschwindigkeitsregelung schaltet sich ein und es wird eine Meldung auf der
Multi-Informationsanzeige angezeigt. Drüc-
ken Sie den Schalter erneut, um die Geschwindigkeitsregelung zu deaktivieren.
Wenn der Hauptschalter für Geschwindig-
keitsregelung, 1,5 Sekunden gedrückt
gehalten wird, schaltet sich das System im Regelmodus für Konstantgeschwindigkeit
ein. ( S.252)
2Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (a uf ca. 30 km/h
oder mehr) und drücken Sie zum
Einstellen der Geschwindigkeit den
Schalter “-SET”.
Die Anzeige für die Geschwindigkeitsrege-
lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit angezeigt
wird.
Festlegen der Fahrzeugge-
schwindigkeit (Modus für Fahr-
zeugabstandsregelung)
Ändern der eingestellten
Geschwindigkeit

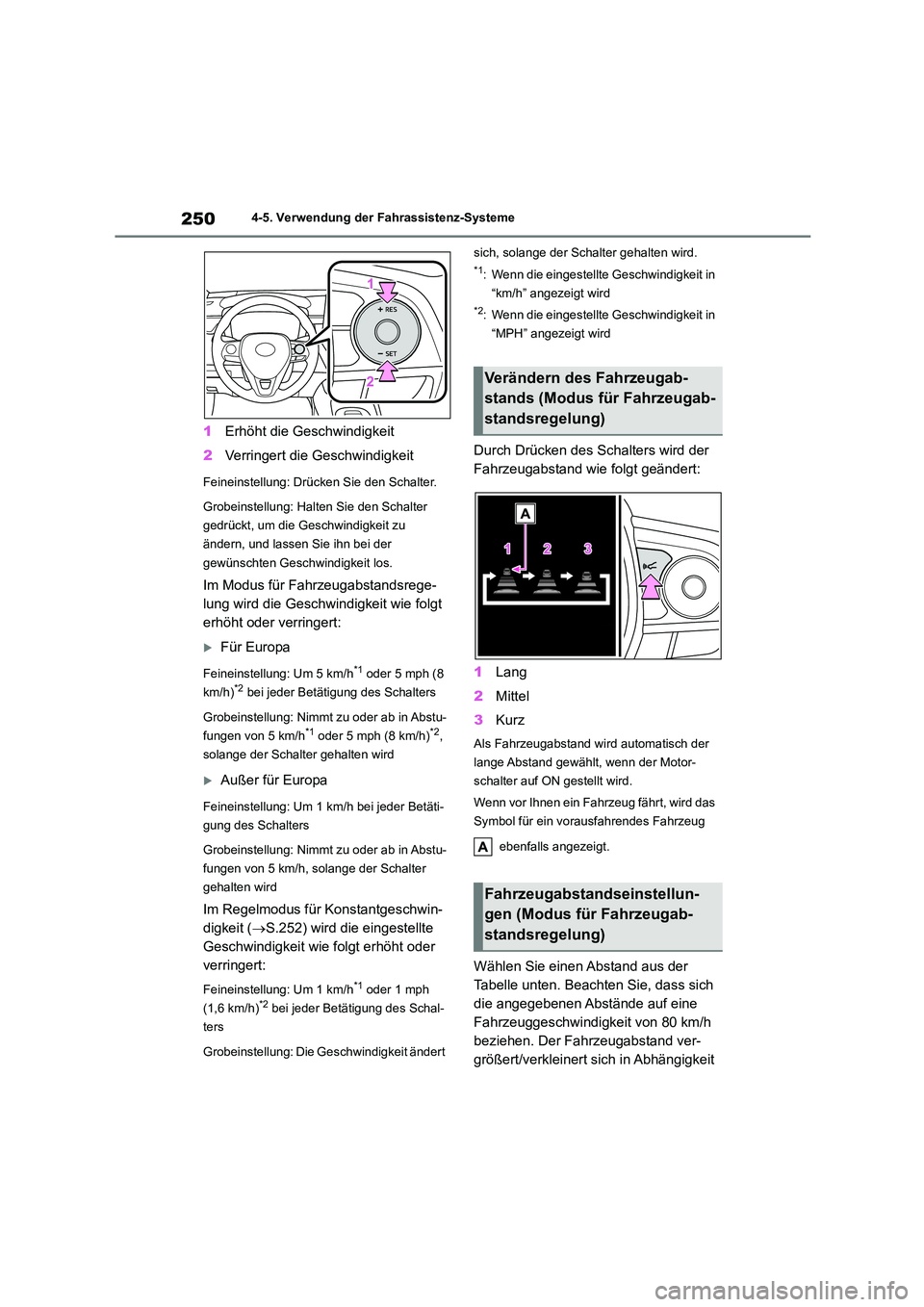

2504-5. Verwendung der Fahrassistenz-Systeme
1Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
gedrückt, um die Geschwindigkeit zu
ändern, und lassen Sie ihn bei der
gewünschten Geschwindigkeit los.
Im Modus für Fahrzeugabstandsrege-
lung wird die Geschwindigkeit wie folgt
erhöht oder verringert:
Für Europa
Feineinstellung: Um 5 km/h*1 oder 5 mph (8
km/h)*2 bei jeder Betätigung des Schalters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h*1 oder 5 mph (8 km/h)*2,
solange der Schalter gehalten wird
Außer für Europa
Feineinstellung: Um 1 km/h bei jeder Betäti-
gung des Schalters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h, solange der Schalter
gehalten wird
Im Regelmodus für Konstantgeschwin-
digkeit ( S.252) wird die eingestellte
Geschwindigkeit wie folgt erhöht oder
verringert:
Feineinstellung: Um 1 km/h*1 oder 1 mph
(1,6 km/h)*2 bei jeder Betätigung des Schal-
ters
Grobeinstellung: Die Geschwindigkeit ändert
sich, solange der Schalter gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
Durch Drücken des Schalters wird der
Fahrzeugabstand wie folgt geändert:
1 Lang
2 Mittel
3 Kurz
Als Fahrzeugabstand wird automatisch der
lange Abstand gewählt, wenn der Motor-
schalter auf ON gestellt wird.
Wenn vor Ihnen ein Fahrzeug fährt, wird das
Symbol für ein vorausfahrendes Fahrzeug
ebenfalls angezeigt.
Wählen Sie einen Abstand aus der
Tabelle unten. Beachten Sie, dass sich
die angegebenen Abstände auf eine
Fahrzeuggeschwindigkeit von 80 km/h
beziehen. Der Fahrzeugabstand ver-
größert/verkleinert sich in Abhängigkeit
Verändern des Fahrzeugab-
stands (Modus für Fahrzeugab-
standsregelung)
Fahrzeugabstandseinstellun-
gen (Modus für Fahrzeugab-
standsregelung)

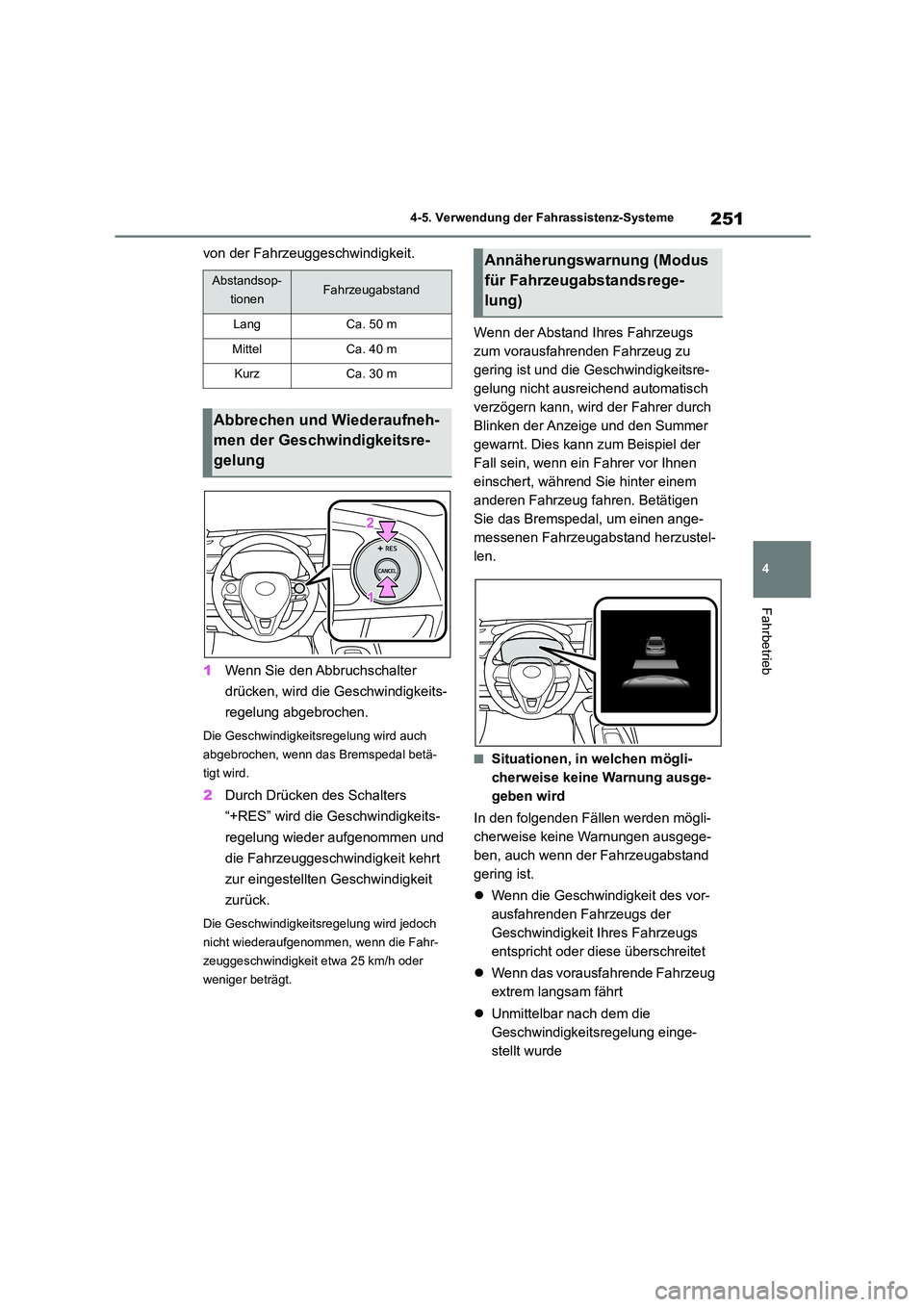

251
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
von der Fahrzeuggeschwindigkeit.
1 Wenn Sie den Abbruchschalter
drücken, wird die Geschwindigkeits-
regelung abgebrochen.
Die Geschwindigkeitsregelung wird auch
abgebrochen, wenn das Bremspedal betä-
tigt wird.
2 Durch Drücken des Schalters
“+RES” wird die Geschwindigkeits-
regelung wieder aufgenommen und
die Fahrzeuggeschwindigkeit kehrt
zur eingestellten Geschwindigkeit
zurück.
Die Geschwindigkeitsregelung wird jedoch
nicht wiederaufgenommen, wenn die Fahr-
zeuggeschwindigkeit etwa 25 km/h oder
weniger beträgt.
Wenn der Abstand Ihres Fahrzeugs
zum vorausfahrenden Fahrzeug zu
gering ist und die Geschwindigkeitsre-
gelung nicht ausreichend automatisch
verzögern kann, wird der Fahrer durch
Blinken der Anzeige und den Summer
gewarnt. Dies kann zum Beispiel der
Fall sein, wenn ein Fahrer vor Ihnen
einschert, während Sie hinter einem
anderen Fahrzeug fahren. Betätigen
Sie das Bremspedal, um einen ange-
messenen Fahrzeugabstand herzustel-
len.
■Situationen, in welchen mögli-
cherweise keine Warnung ausge-
geben wird
In den folgenden Fällen werden mögli-
cherweise keine Warnungen ausgege-
ben, auch wenn der Fahrzeugabstand
gering ist.
 Wenn die Geschwindigkeit des vor-
ausfahrenden Fahrzeugs der
Geschwindigkeit Ihres Fahrzeugs
entspricht oder diese überschreitet
 Wenn das vorausfahrende Fahrzeug
extrem langsam fährt
 Unmittelbar nach dem die
Geschwindigkeitsregelung einge-
stellt wurde
Abstandsop-
tionenFahrzeugabstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
Abbrechen und Wiederaufneh-
men der Geschwindigkeitsre-
gelung
Annäherungswarnung (Modus
für Fahrzeugabstandsrege-
lung)

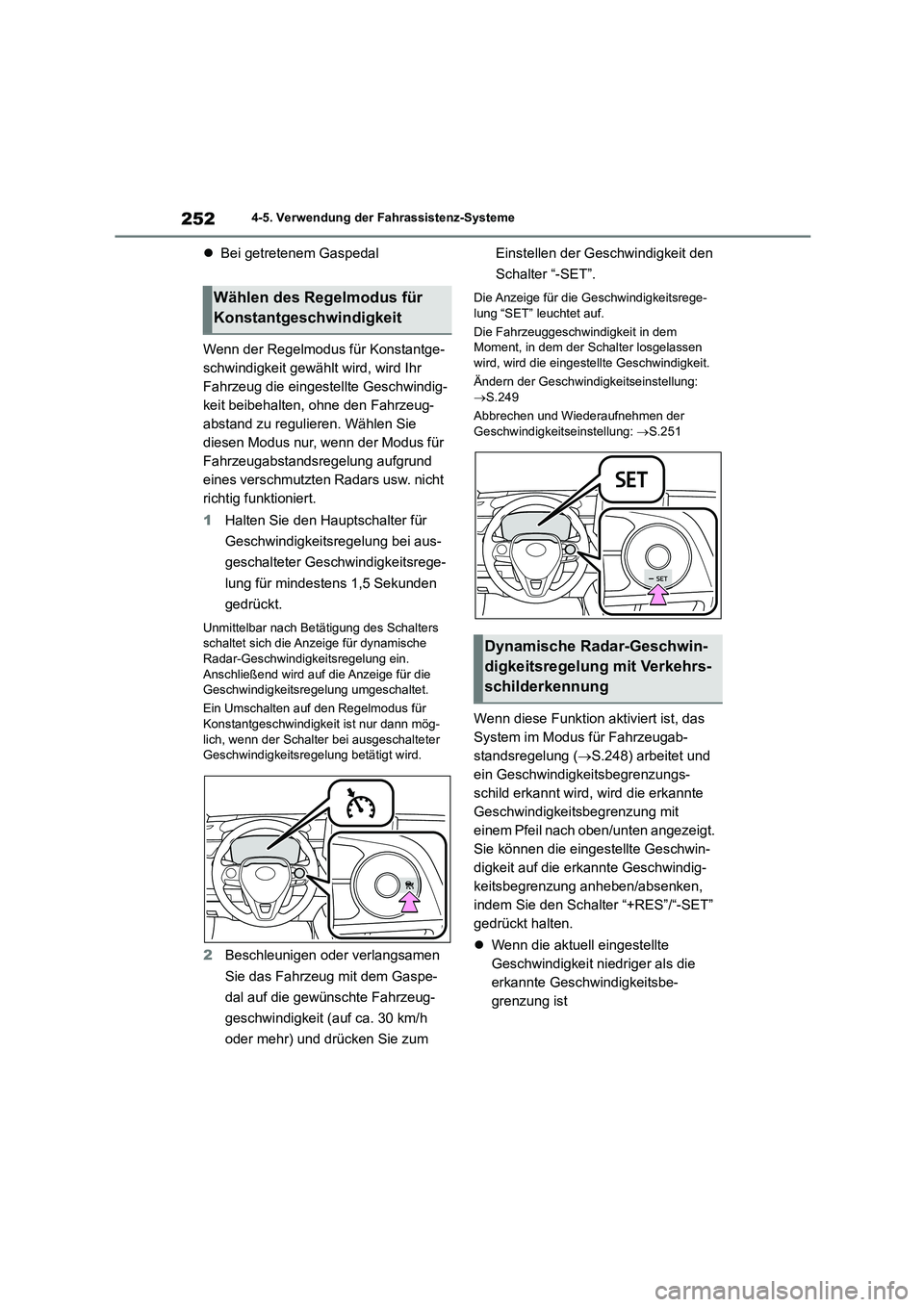

2524-5. Verwendung der Fahrassistenz-Systeme
Bei getretenem Gaspedal
Wenn der Regelmodus für Konstantge-
schwindigkeit gewählt wird, wird Ihr
Fahrzeug die eingestellte Geschwindig-
keit beibehalten, ohne den Fahrzeug-
abstand zu regulieren. Wählen Sie
diesen Modus nur, wenn der Modus für
Fahrzeugabstandsregelung aufgrund
eines verschmutzten Radars usw. nicht
richtig funktioniert.
1 Halten Sie den Hauptschalter für
Geschwindigkeitsregelung bei aus-
geschalteter Geschwindigkeitsrege-
lung für mindestens 1,5 Sekunden
gedrückt.
Unmittelbar nach Betätigung des Schalters
schaltet sich die Anzeige für dynamische Radar-Geschwindigkeitsregelung ein.
Anschließend wird auf die Anzeige für die
Geschwindigkeitsregelung umgeschaltet.
Ein Umschalten auf den Regelmodus für Konstantgeschwindigkeit ist nur dann mög-
lich, wenn der Schalter bei ausgeschalteter
Geschwindigkeitsregelung betätigt wird.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (auf ca. 30 km/h
oder mehr) und drücken Sie zum
Einstellen der Geschwindigkeit den
Schalter “-SET”.
Die Anzeige für die Geschwindigkeitsrege-
lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Ändern der Geschwindigkeitseinstellung:
 S.249
Abbrechen und Wiederaufnehmen der
Geschwindigkeitseinstellung: S.251
Wenn diese Funktion aktiviert ist, das
System im Modus für Fahrzeugab-
standsregelung ( S.248) arbeitet und
ein Geschwindigkeitsbegrenzungs-
schild erkannt wird, wird die erkannte
Geschwindigkeitsbegrenzung mit
einem Pfeil nach oben/unten angezeigt.
Sie können die eingestellte Geschwin-
digkeit auf die erkannte Geschwindig-
keitsbegrenzung anheben/absenken,
indem Sie den Schalter “+RES”/“-SET”
gedrückt halten.
 Wenn die aktuell eingestellte
Geschwindigkeit niedriger als die
erkannte Geschwindigkeitsbe-
grenzung ist
Wählen des Regelmodus für
Konstantgeschwindigkeit
Dynamische Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

253
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Halten Sie den Schalter “+RES” gedrückt.
 Wenn die aktuell eingestellte
Geschwindigkeit höher als die
erkannte Geschwindigkeitsbe-
grenzung ist
Halten Sie den Schalter “-SET” gedrückt.
Die dynamische Radar-Geschwindig-
keitsregelung mit Verkehrsschilderken-
nung kann über auf der
Multi-Informationsanzeige akti-
viert/deaktiviert werden. ( S.95)
■Voraussetzungen für die Aktivierung
der dynamischen Radar-Geschwindig- keitsregelung
●Fahrzeuge mit Multidrive: Der Schalthebel steht auf D.
●Fahrzeuge mit Schaltgetriebe: Der Schalt-
hebel steht im Bereich 2 oder höher.
●Dieser Punkt kann je nach Regelmodus
auf eine der folgenden Geschwindigkeiten eingestellt werden.
• Modus für Fahrzeugabstandsregelung: Ca.
30 km/h oder mehr • Regelmodus für Konstantgeschwindigkeit:
Ca. 30 km/h oder mehr
■Beschleunigen nach Einstellung der
Fahrzeuggeschwindigkeit
Das Fahrzeug kann mit dem Gaspedal
beschleunigt werden. Nach der Beschleuni- gung wird die festgelegte Geschwindigkeit
wieder aufgenommen. Im Modus für Fahr-
zeugabstandsregelung k ann die Fahrzeugge- schwindigkeit jedoch unt er die eingestellte
Geschwindigkeit sinken, damit der Abstand
zum vorausfahrenden Fahrzeug beibehalten wird.
■Schaltstellungsauswahl
Wählen Sie je entsprechend der Fahrge-
schwindigkeit eine Sc haltstellung. Wenn die
Motordrehzahl zu hoch oder zu niedrig ist, wird die Regelung möglicherweise automa-
tisch abgebrochen.
■Automatisches Deaktivieren des Modus
für Fahrzeugabstandsregelung
In den folgenden Situationen wird der Modus für Fahrzeugabstandsregelung automatisch
abgebrochen.
●Die tatsächliche Fahrzeuggeschwindigkeit
beträgt weniger als ca. 25 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System ausge-schaltet ist.
●Der Sensor ist durch einen Gegenstand oder Fremdkörper verdeckt und erfasst
deshalb nicht ordnungsgemäß.
●Die Pre-Crash-Bremsf unktion wird akti-
viert.
●Wenn der Schalthebel auf N steht oder das
Kupplungspedal für eine gewisse Zeit oder
länger betätigt wird.
Falls der Modus für Fahrzeugabstandsrege- lung aus einem anderen Grund als den oben
Aktivieren/Deaktivieren der
dynamischen Radar-Geschwin-
digkeitsregelung mit Verkehrs-
schilderkennung

2544-5. Verwendung der Fahrassistenz-Systeme
genannten automatisch abgebrochen wird, kann eine Funktionsstörung im System vor-
liegen. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Automatisches Deaktivieren des Regel-
modus für Konstantgeschwindigkeit
In den folgenden Situationen wird der Regel- modus für Konstantgeschwindigkeit automa-
tisch abgebrochen:
●Die tatsächliche F ahrzeuggeschwindigkeit liegt um mehr als etwa 16 km/h unter der
voreingestellten Fahr zeuggeschwindigkeit.
●Die tatsächliche Fahrzeuggeschwindigkeit
fällt unter ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System ausge-schaltet ist.
●Die Pre-Crash-Bremsfunktion wird akti-viert.
●Wenn der Schalthebel auf N steht oder das Kupplungspedal für eine gewisse Zeit oder
länger betätigt wird.
Falls der Regelmodus für Konstantgeschwin-
digkeit aus einem anderen Grund als den oben genannten automatisch abgebrochen
wird, kann eine Funktionsstörung im System
vorliegen. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Die dynamische Radar-Geschwindig- keitsregelung mit Verkehrsschilderken-
nung funktioniert unter folgenden
Umständen möglicherweise nicht ord- nungsgemäß
Da die dynamische R adar-Geschwindigkeits-
regelung mit Verkehrsschilderkennung in
Situationen, in denen RSA-Betrieb oder -Erfassung nicht richtig erfolgt ( S.264),
möglicherweise nicht ordnungsgemäß funk-
tioniert, prüfen Sie bei Verwendung dieser Funktion das angezeigte Geschwindigkeits-
begrenzungsschild.
In den folgenden Situationen kann die einge-
stellte Geschwindigkeit nicht durch Gedrückt- halten des Schalters “+RES”/“-SET” auf die
erkannte Geschwindigkeitsbegrenzung geän-
dert werden.
●Wenn keine Geschwindigkeitsbe-
grenzungsinformation zur Verfügung steht
●Wenn die erkannte Geschwindigkeitsbe-
grenzung der eingestellten Geschwindig- keit entspricht
●Wenn die erkannte Geschwindigkeitsbe-
grenzung außerhalb des Geschwindig- keitsbereichs ist, in dem das dynamische
Radar-Geschwindigk eitsregelsystem
arbeiten kann
■Bremsbetrieb
Es kann ein Bremsbetriebsgeräusch zu hören sein und die Reaktion des Bremspe-
dals kann sich verändern. Dies sind aber
keine Funktionsstörungen.
■Warnmeldungen und Summer der dyna- mischen Radar-Geschwindigkeitsrege-
lung
Warnmeldungen und Summer dienen zum
Anzeigen einer Funktionsstörung des Systems oder fordern den Fahrer zu beson-
derer Vorsicht während der Fahrt auf. Wenn
auf der Multi-Informationsanzeige eine Warn- meldung erscheint, lesen Sie die Meldung
und befolgen Sie die Anweisungen. ( S.205,
492)
■Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt
Wenn Folgendes eintritt, betätigen Sie je
nach Umständen das Bremspedal, wenn die Verlangsamung durch das System unzurei-
chend ist oder betätigen Sie das Gaspedal,
wenn eine Beschleuni gung erforderlich ist.
Da der Sensor diese Arten von Fahrzeugen möglicherweise nicht ordnungsgemäß
erkennt, wird die Annäherungswarnung
( S.251) unter Umständen nicht ausgelöst.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die sich nicht in der gleichen Spur bewegen
●Fahrzeuge mit kleinem Heck (Anhänger ohne Ladung usw.)
