2022 TOYOTA COROLLA Betriebsanleitungen (in German)

103
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Wählen Sie auf der Multi-Informati-
onsanzeige ( S.100) und dann
“HUD-Haupt”.
■Aktivieren/Deaktivieren des
Head-up-Displays
Drücken Sie den Steuerschalter für die
Instrumente , um das
Head-up-Display zu aktivieren/deakti-
vieren.
■Ändern der Einstellungen des
Head-up-Displays
Halten Sie den Steuerschalter für die
Instrumente gedrückt, um fol-
gende Einstellungen zu ändern:
 Helligkeit und vertikale Position des
Head-up-Displays
Wählen Sie dies, um Helligkeit und Position
des Head-up-Displays einzustellen.
 Anzeigeinhalt
Wählen Sie dies, um die Anzeige zwischen Folgendem umzuschalten:
• Kein Inhalt
• Anzeige für ECO-Fahrbetrieb (je nach
Ausstattung)
• Drehzahlmesser
Wählen Sie dies, um folgende Elemente zu
aktivieren/deaktivieren:
• Routenführung zu einem Ziel (je nach Ausstattung)
• Fahrassistenz-Systemanzeige
• Kompass (Anzeige Fahrtrichtung) (je nach
Ausstattung)
• Betriebsstatus des Audiosystems (je nach
Ausstattung)
 Anzeigewinkel
Wählen, um den Winkel des Head-up-Dis-
plays einzustellen.
WARNUNG
■Bei der Verwendung des
Head-up-Displays
●Überprüfen Sie, ob die Position und die
Helligkeit des Head-up-Displays sich nicht negativ auf die Fahrsicherheit aus-
wirken. Falsche Einstellungen der Posi-
tion oder Helligkeit kann das Sichtfeld des Fahrers beeinträchtigen und zu
Unfällen mit tödlichen oder schweren
Verletzungen führen.
●Blicken Sie während der Fahrt nicht
ununterbrochen auf das Head-up-Dis-
play, da Sie sonst Fußgänger, Gegen- stände auf der Straße usw. vor dem
Fahrzeug übersehen können.
HINWEIS
■Projektor des Head-up-Displays
●Platzieren Sie keine Getränke in der
Nähe des Projektors des Head-up-Dis- plays. Wenn der Projektor nass wird,
kann es zu elektrischen Funktionsstö-
rungen kommen.
●Platzieren Sie keine Gegenstände oder
Aufkleber auf dem Projektor des Head-up-Displays.
Dies könnte dazu führen, dass die
Anzeigen des Head-up-Displays unter- brochen werden.
●Berühren Sie nicht die Innenseite des
Projektors des Head-up-Displays und führen Sie keine spitzen Gegenstände
oder Ähnliches in den Projektor ein.
Dies könnte zu mechanischen Funkti-
onsstörungen führen.
Verwendung des Head-up-Dis-
plays

1042-1. Kombiinstrument
■Aktivieren/Deaktivieren des Head-up-Displays
Wird das Head-up-Display deaktiviert, bleibt
es deaktiviert, wenn der Motorschalter aus-
geschaltet und dann wieder auf ON gestellt wird.
■Helligkeit der Anzeige
Die Helligkeit des Head-up-Displays kann
über auf der Multi-Informationsanzeige
eingestellt werden. Außerdem erfolgt eine
automatische Anpassung in Abhängigkeit
von der Helligkeit der Umgebung.
■Anzeige für den Status der
Fahrassistenzsysteme
Zeigt den Betriebsstatus der folgenden
Systeme an:
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.233)
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.245)
 LTA (Spurleitassistent) (je nach Aus-
stattung) ( S.214)
 LDA (Alarm und Lenkungssteuerung
bei Fahrspurabweichung) (je nach
Ausstattung) ( S.225)
Einzelheiten des auf dem Head-up-Display
angezeigten Inhalts kann vom dem auf der
Multi-Informationsanzeige angezeigten
abweichen. Einzelheiten finden Sie in den
Erklärungen für die einzelnen Systeme.
■Mit dem Navigationssystem ver-
bundener Anzeigebereich (je nach
Ausstattung)
Zeigt folgende mit dem Navigationssy-
stem verbundenen Elemente an:
 Straßenname
 Routenführung zu einem Ziel
 Kompass (Anzeige Fahrtrichtung)
Pop-up-Anzeigen der folgenden
Systeme werden bei Bedarf angezeigt:
■Fahrassistenzsysteme
Zeigt Warnungen/Hinweise/Empfehlun-
gen oder den Betriebszustand des
jeweiligen Systems an.
 PCS (Pre-Crash-Sicherheitssystem)
( S.207)
 Bremsüberbrückungssystem
( S.148)
 Anfahrregelung (je nach Ausstat-
tung) ( S.148)
WARNUNG
■Vorsicht beim Ändern der Einstellun- gen des Head-up-Displays
Wenn Sie den Motor während der Ände-
rung der Anzeigeeinstellungen laufen las-
sen, sorgen Sie dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung
geparkt ist. In einem geschlossenen
Bereich, wie einer Garage, können sich Abgase mit schädlichem Kohlenmonoxid
(CO) sammeln und ins Fahrzeug gelan-
gen. Dies kann zum Tod bzw. zu schwer- wiegender Gesundheitsgefährdung
führen.
HINWEIS
■Beim Ändern der Einstellungen des
Head-up-Displays
Stellen Sie sicher, dass der Motor läuft, während Sie die Einstellungen des
Head-up-Displays ändern, um ein Entla-
den der Batterie zu vermeiden.
Anzeigebereich für den Status
der Fahrassistenzsysteme/die
mit dem Navigationssystem
verbundene Anzeige (je nach
Ausstattung)
Pop-up-Anzeige

105
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Einzelheiten des auf dem Head-up-Display
angezeigten Inhalts kann vom dem auf der
Multi-Informationsanzeige angezeigten
abweichen. Einzelheiten finden Sie in den
Erklärungen für die einzelnen Systeme.
■Symbol
Wird angezeigt, wenn eine Warnmel-
dung auf der Multi-Informationsan-
zeige angezeigt wird. ( S.492)
■Warnmeldung
Manche Warnmeldungen werden ent-
sprechend bestimmter Bedingungen
bei Bedarf angezeigt.
Einzelheiten des auf dem Head-up-Display
angezeigten Inhalts kann vom dem auf der
Multi-Informationsanzeige angezeigten
abweichen.
■Betriebsstatus des Audiosystems
(je nach Ausstattung)
Wird angezeigt, wenn ein Schalter der
Audio-Fernbedienung auf dem Lenk-
rad betätigt wird.
■Status des Freisprechsystems (je
nach Ausstattung)
Wird angezeigt, wenn das Frei-
sprechsystem bedient wird.
■Wenn ein Pop-Up-Fenster angezeigt wird
Wenn ein Pop-Up-Fenster angezeigt wird,
wird eine aktuelle Anzeige möglicherweise
nicht mehr angezeigt. In diesem Fall wird die Anzeige wiederhergestellt, nachdem das
Pop-Up-Fenster verschwunden ist.
■Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehun-
gen pro Minute an.
■Anzeige für ECO-Fahrbetrieb (je
nach Ausstattung)
Anzeige für ECO-Fahrbereich
ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung
ECO-Fahrbereich
Es wird der gleiche Inhalt angezeigt wie auf
der Multi-Informationsanzeige (Anzeige für
ECO-Fahrbetrieb). Einzelheiten finden Sie
auf S.98.
■Außentemperaturanzeige
Wird angezeigt, wenn der Motorschal-
ter auf ON gestellt wird oder wenn die
Anzeige für niedrige Außentemperatur
blinkt.
■Außentemperaturanzeige
●Wenn die Umgebungstemperatur etwa 3°C
oder weniger beträgt, blinkt die Anzeige für niedrige Außentemperatur für etwa 10
Sekunden und die Außentemperaturan-
zeige erlischt. In di esem Fall wird die Anzeige erneut angezeigt, wenn die Auen-
temperatur auf etwa 5°C oder mehr
ansteigt.
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe- ratur angezeigt oder das Umschalten der
Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weni ger als 25 km/h)
• Bei plötzlicher Änderung der Außentempe-
ratur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
Anzeige für Drehzahlmes-
ser/ECO-Fahrbetrieb (je nach
Ausstattung)/Außentemperatur

1062-1. Kombiinstrument

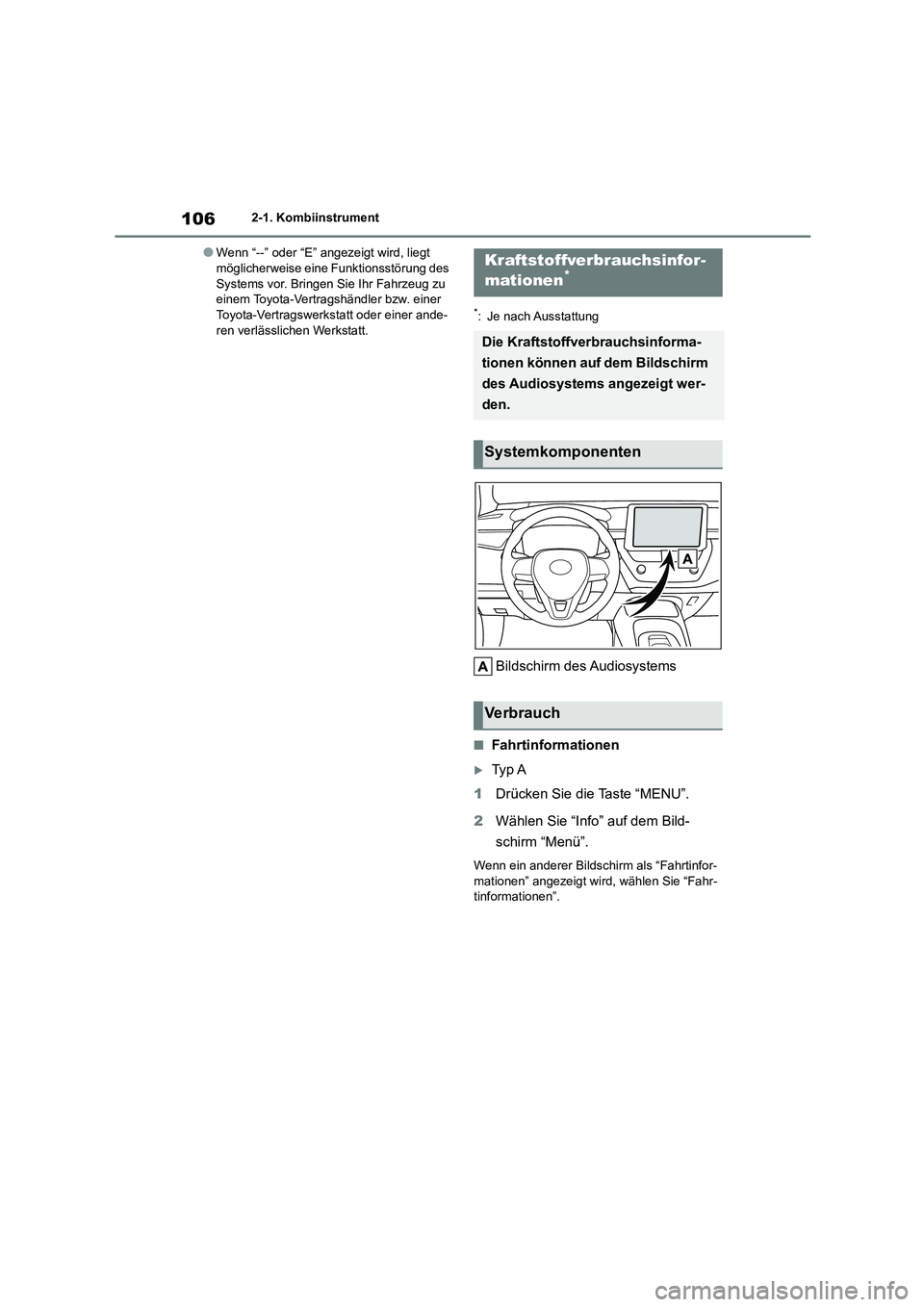

●Wenn “--” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt.
*: Je nach Ausstattung
Bildschirm des Audiosystems
■Fahrtinformationen
Ty p A
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Fahrtinfor- mationen” angezeigt wird, wählen Sie “Fahr-
tinformationen”.
Kraftstoffverbrauchsinfor-
mationen*
Die Kraftstoffve rbrauchsinforma-
tionen können auf dem Bildschirm
des Audiosystems angezeigt wer-
den.
Systemkomponenten
Ve rb r a u c h

107
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

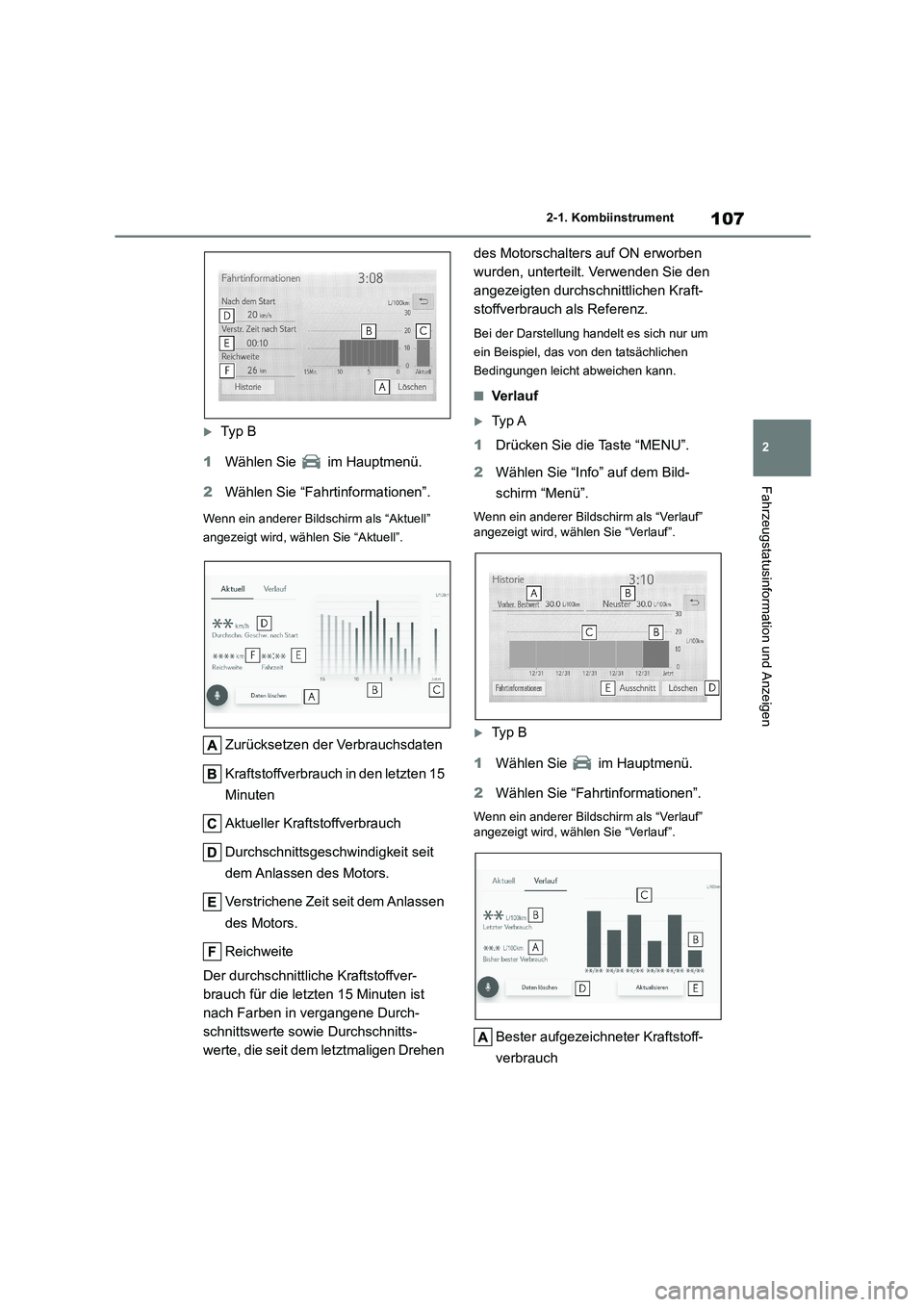

Ty p B
1 Wählen Sie im Hauptmenü.
2 Wählen Sie “Fahrtinformationen”.
Wenn ein anderer Bildschirm als “Aktuell”
angezeigt wird, wählen Sie “Aktuell”.
Zurücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten 15
Minuten
Aktueller Kraftstoffverbrauch
Durchschnittsgesch windigkeit seit
dem Anlassen des Motors.
Verstrichene Zeit seit dem Anlassen
des Motors.
Reichweite
Der durchschnittliche Kraftstoffver-
brauch für die letzten 15 Minuten ist
nach Farben in vergangene Durch-
schnittswerte sowie Durchschnitts-
werte, die seit dem letztmaligen Drehen
des Motorschalters auf ON erworben
wurden, unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraft-
stoffverbrauch als Referenz.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das v on den tatsächlichen
Bedingungen leicht abweichen kann.
■Ve r l a u f
Ty p A
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Verlauf”
angezeigt wird, wählen Sie “Verlauf”.
Ty p B
1 Wählen Sie im Hauptmenü.
2 Wählen Sie “Fahrtinformationen”.
Wenn ein anderer Bildschirm als “Verlauf” angezeigt wird, wählen Sie “Verlauf”.
Bester aufgezeichneter Kraftstoff-
verbrauch

1082-1. Kombiinstrument

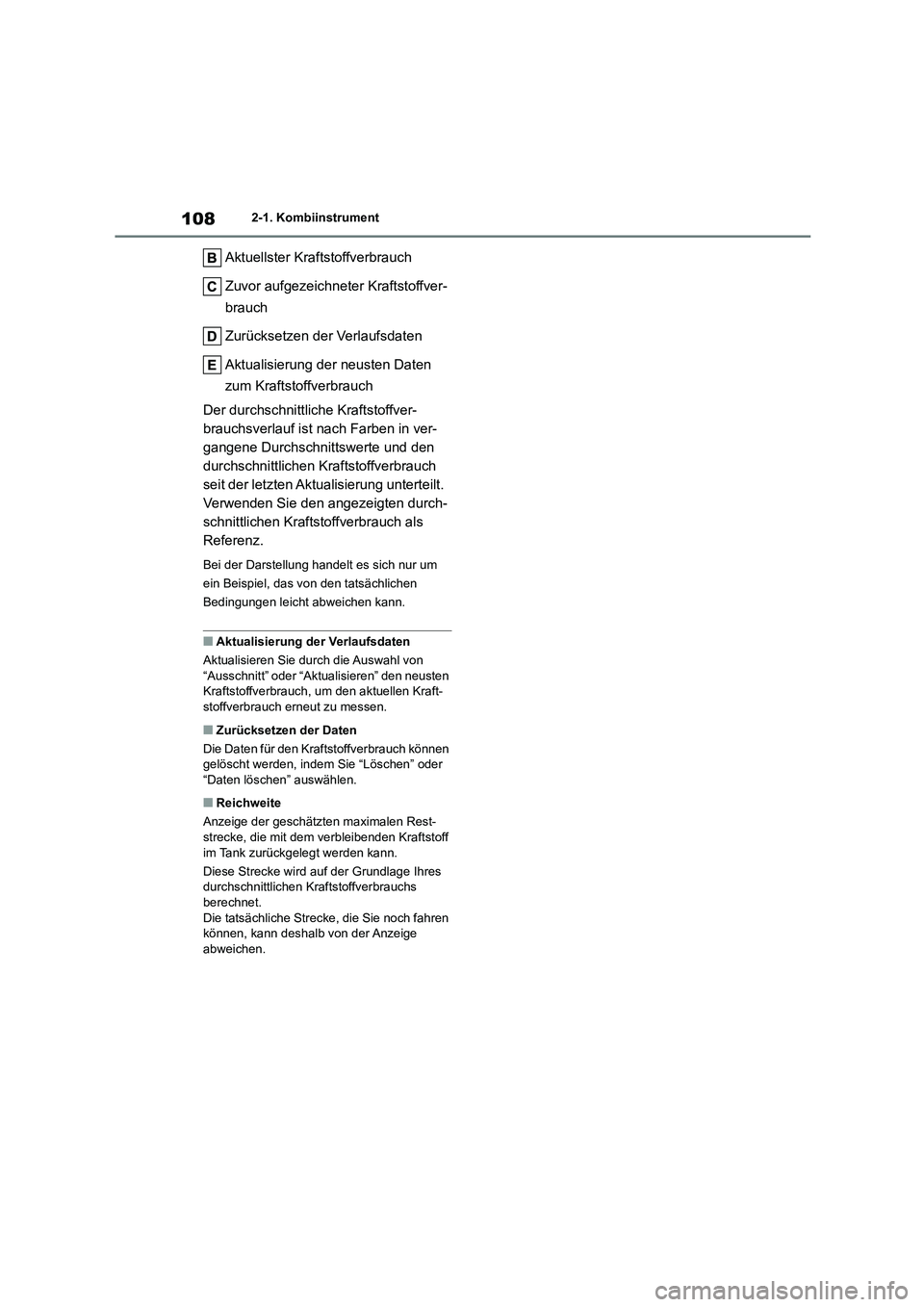

Aktuellster Kraftstoffverbrauch
Zuvor aufgezeichneter Kraftstoffver-
brauch
Zurücksetzen der Verlaufsdaten
Aktualisierung der neusten Daten
zum Kraftstoffverbrauch
Der durchschnittliche Kraftstoffver-
brauchsverlauf ist nach Farben in ver-
gangene Durchschnittswerte und den
durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als
Referenz.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das von den tatsächlichen
Bedingungen leicht abweichen kann.
■Aktualisierung der Verlaufsdaten
Aktualisieren Sie durch die Auswahl von
“Ausschnitt” oder “Aktualisieren” den neusten Kraftstoffverbrauch, um den aktuellen Kraft-
stoffverbrauch erneut zu messen.
■Zurücksetzen der Daten
Die Daten für den Kraftstoffverbrauch können
gelöscht werden, indem Sie “Löschen” oder “Daten löschen” auswählen.
■Reichweite
Anzeige der geschätzten maximalen Rest-
strecke, die mit dem verbleibenden Kraftstoff
im Tank zurückgelegt werden kann.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der Anzeige
abweichen.

3
109
3
Vor Antritt der Fahrt
Vor Antritt der Fahrt
.3-1. Informationen zu Schlüsseln
Schlüssel ............................... 110
3-2. Öffnen, Schließen und Verrie-
geln der Türen
Türen ..................................... 115
Kofferraum ............................. 120
Intelligentes Einstiegs- & Startsy-
stem .................................... 123
3-3. Einstellung der Sitze
Vordersitze............................. 129
Rücksitze ............................... 130
Kopfstützen............................ 131
3-4. Einstellen von Lenkrad und
Spiegeln
Lenkrad.................................. 134
Innenrückspiegel .. .................135
Außenspiegel......................... 136
3-5. Öffnen und Schließen der Fen-
ster
Elektrische Fensterheber....... 139
Schiebedach .......................... 142

1103-1. Informationen zu Schlüsseln
3-1.Informationen zu Schlüsseln
Die folgenden Schlüssel werden mit
dem Fahrzeug mitgeliefert.
Ty p A
Schlüssel
Bedienung der Fernbedienfunktion
( S.112)
Schlüsselnummerplakette
Ty p B
Schlüssel (mit einer Fernbedien-
funktion)
Bedienung der Fernbedienfunktion
( S.112)
Schlüssel (ohne eine Fernbedien-
funktion)
Schlüsselnummerplakette
Ty p C
Elektronische Schlüssel
• Bedienung des intelligenten Einstiegs- &
Startsystems ( S.123)
• Bedienung der Fernbedienfunktion
( S.112)
Mechanische Schlüssel
Schlüsselnummerplakette
■Bei Flugreisen
Wird ein Schlüssel mit Fernbedienfunktion an
Bord eines Flugzeugs gebracht, ist sicherzu-
stellen, dass an diesem keine Tasten gedrückt werden, solange er sich an Bord
befindet. Führen Sie den Schlüssel in Ihrer
Tasche oder Ähnlichem mit, stellen Sie sicher, dass die Tasten nicht unbeabsichtigt
gedrückt werden können. Durch das Betäti-
gen einer Taste kann der Schlüssel Funkwel- len aussenden, die den Betrieb des
Flugzeugs stören könnten.
■Wenn die Schlüsselbatterie leer ist
Fahrzeuge ohne intelligentes Einstiegs- &
Startsystem
●Die normale Lebensdauer der Batterie
beträgt 1 bis 2 Jahre.
●Die Batterie entlädt sich auch, wenn der
Schlüssel nicht verwendet wird. Die folgen- den Symptome weisen darauf hin, dass die
Batterie für den Schlüssel eventuell entla-
den ist. Ersetzen Sie bei Bedarf die Batte- rie. ( S.461)
• Die Fernbedienung funktioniert nicht ord-
nungsgemäß. • Der Erkennungsbereich wird kleiner.
Schlüssel
Die Schlüssel
