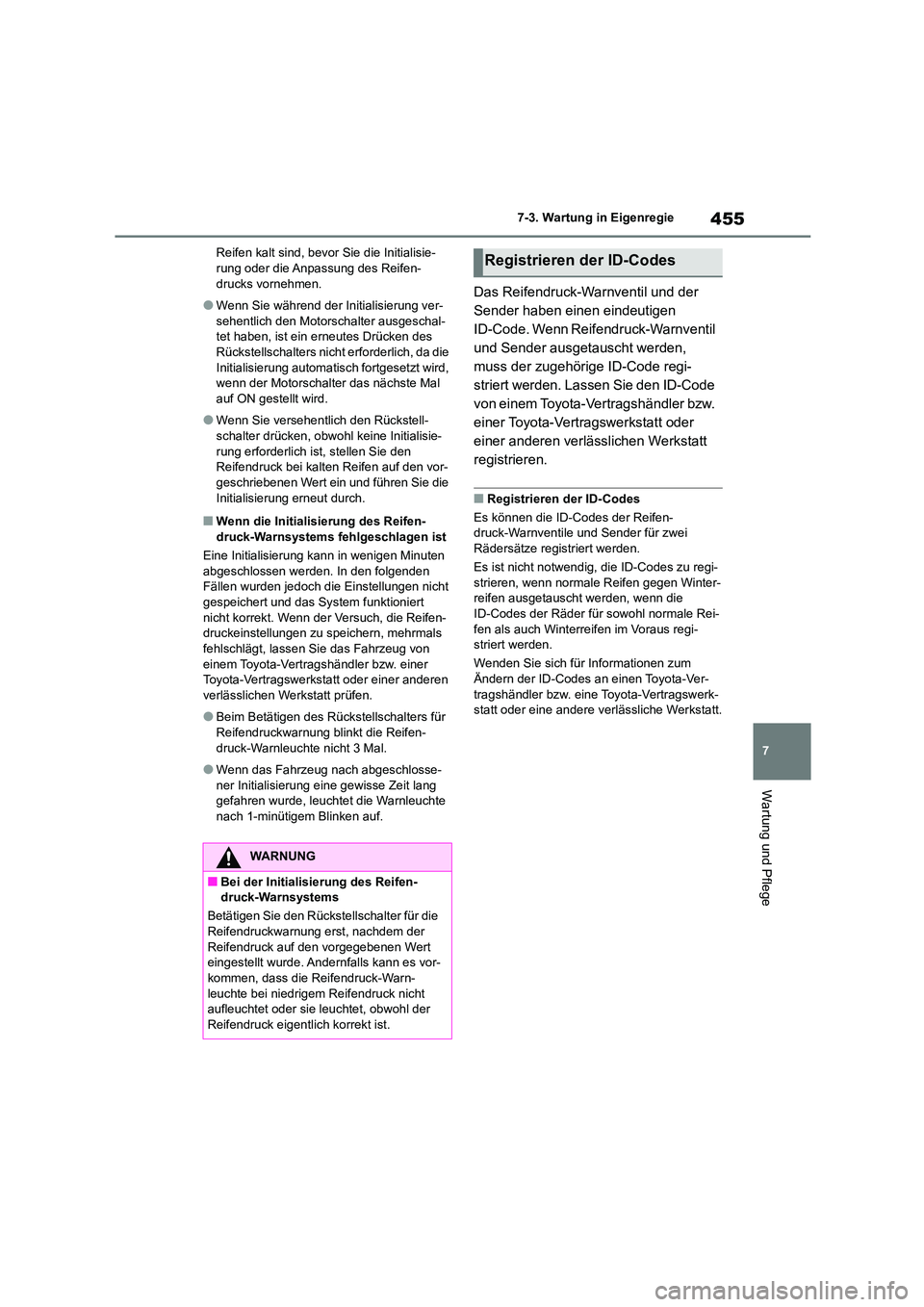

2022 TOYOTA COROLLA Betriebsanleitungen (in German)

455
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Reifen kalt sind, bevor Sie die Initialisie- rung oder die Anpassung des Reifen-
drucks vornehmen.
●Wenn Sie während der Initialisierung ver-
sehentlich den Motorschalter ausgeschal-
tet haben, ist ein erneutes Drücken des Rückstellschalters nicht erforderlich, da die
Initialisierung automatisch fortgesetzt wird,
wenn der Motorschalter das nächste Mal auf ON gestellt wird.
●Wenn Sie versehentlich den Rückstell-
schalter drücken, obwohl keine Initialisie- rung erforderlich ist, stellen Sie den
Reifendruck bei kalten Reifen auf den vor-
geschriebenen Wert ein und führen Sie die Initialisierung erneut durch.
■Wenn die Initialisierung des Reifen-
druck-Warnsystems fehlgeschlagen ist
Eine Initialisierung kann in wenigen Minuten
abgeschlossen werden. In den folgenden Fällen wurden jedoch die Einstellungen nicht
gespeichert und das System funktioniert
nicht korrekt. Wenn der Versuch, die Reifen- druckeinstellungen zu speichern, mehrmals
fehlschlägt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt prüfen.
●Beim Betätigen des Rückstellschalters für
Reifendruckwarnung blinkt die Reifen-
druck-Warnleuchte nicht 3 Mal.
●Wenn das Fahrzeug nach abgeschlosse-
ner Initialisierung eine gewisse Zeit lang gefahren wurde, leuchtet die Warnleuchte
nach 1-minütigem Blinken auf.
Das Reifendruck-Warnventil und der
Sender haben einen eindeutigen
ID-Code. Wenn Reifendruck-Warnventil
und Sender ausgetauscht werden,
muss der zugehörige ID-Code regi-
striert werden. Lassen Sie den ID-Code
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
registrieren.
■Registrieren der ID-Codes
Es können die ID-Codes der Reifen- druck-Warnventile und Sender für zwei
Rädersätze registriert werden.
Es ist nicht notwendig, die ID-Codes zu regi-
strieren, wenn normale Reifen gegen Winter- reifen ausgetauscht werden, wenn die
ID-Codes der Räder für sowohl normale Rei-
fen als auch Winterreifen im Voraus regi- striert werden.
Wenden Sie sich für Informationen zum
Ändern der ID-Codes an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder eine andere verlässliche Werkstatt.
WARNUNG
■Bei der Initialisierung des Reifen-
druck-Warnsystems
Betätigen Sie den Rückstellschalter für die Reifendruckwarnung erst, nachdem der
Reifendruck auf den vorgegebenen Wert
eingestellt wurde. Andernfalls kann es vor- kommen, dass die Reifendruck-Warn-
leuchte bei niedrigem Reifendruck nicht
aufleuchtet oder sie leuchtet, obwohl der Reifendruck eigentlich korrekt ist.
Registrieren der ID-Codes

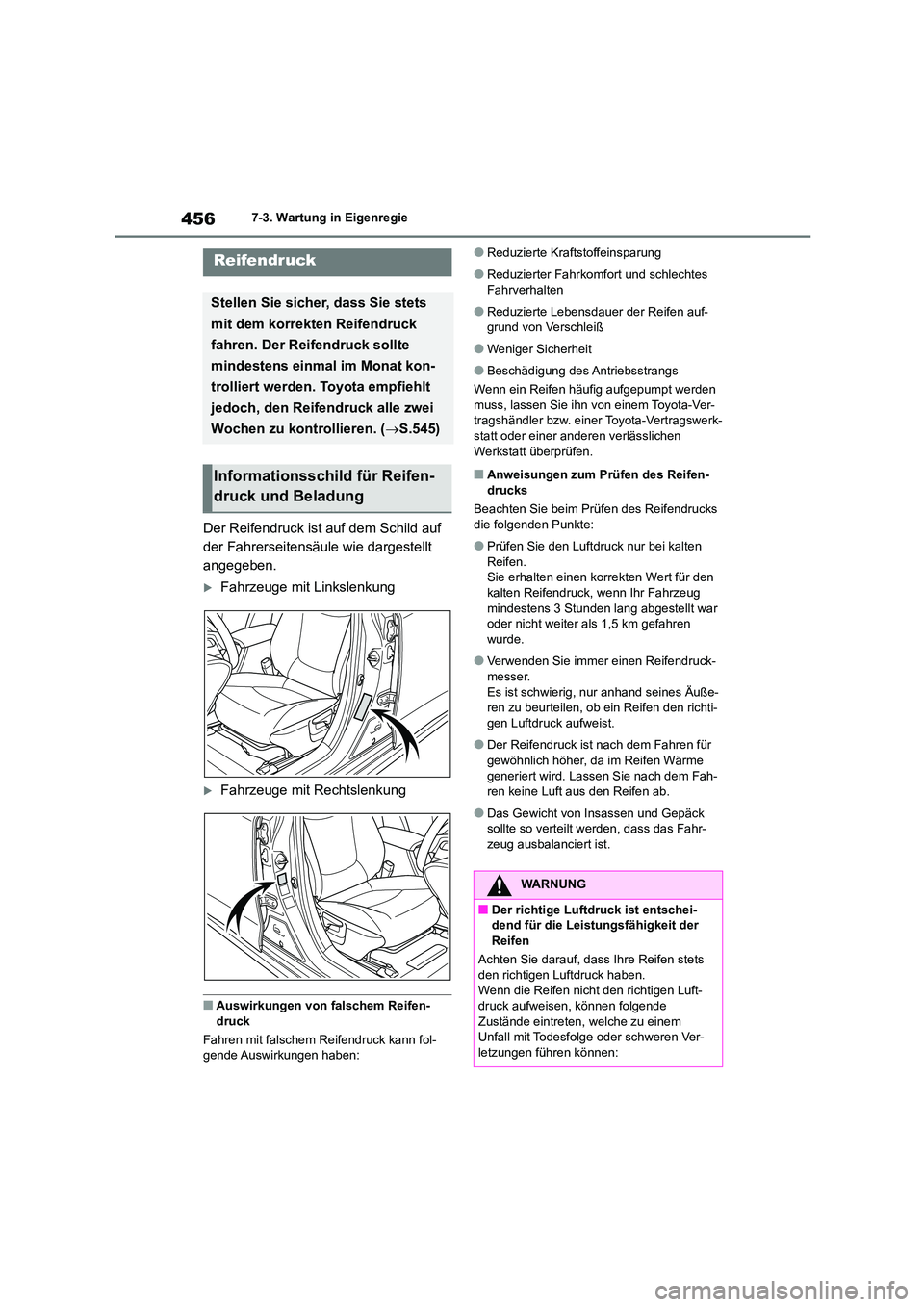

4567-3. Wartung in Eigenregie
Der Reifendruck ist auf dem Schild auf
der Fahrerseitensäule wie dargestellt
angegeben.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
■Auswirkungen von falschem Reifen-
druck
Fahren mit falschem Reifendruck kann fol-
gende Auswirkungen haben:
●Reduzierte Kraftstoffeinsparung
●Reduzierter Fahrkomfort und schlechtes
Fahrverhalten
●Reduzierte Lebensdauer der Reifen auf-
grund von Verschleiß
●Weniger Sicherheit
●Beschädigung des Antriebsstrangs
Wenn ein Reifen häufig aufgepumpt werden
muss, lassen Sie ihn von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
■Anweisungen zum Prüfen des Reifen-
drucks
Beachten Sie beim Prüfen des Reifendrucks
die folgenden Punkte:
●Prüfen Sie den Luftdruck nur bei kalten
Reifen. Sie erhalten einen korrekten Wert für den
kalten Reifendruck, wenn Ihr Fahrzeug
mindestens 3 Stunden lang abgestellt war oder nicht weiter als 1,5 km gefahren
wurde.
●Verwenden Sie immer einen Reifendruck-
messer.
Es ist schwierig, nur anhand seines Äuße- ren zu beurteilen, ob ein Reifen den richti-
gen Luftdruck aufweist.
●Der Reifendruck ist nach dem Fahren für
gewöhnlich höher, da im Reifen Wärme
generiert wird. Lassen Sie nach dem Fah- ren keine Luft aus den Reifen ab.
●Das Gewicht von Insassen und Gepäck sollte so verteilt werden, dass das Fahr-
zeug ausbalanciert ist.
Reifendruck
Stellen Sie sicher, dass Sie stets
mit dem korrekten Reifendruck
fahren. Der Reifendruck sollte
mindestens einmal im Monat kon-
trolliert werden. Toyota empfiehlt
jedoch, den Reifendruck alle zwei
Wochen zu kontrollieren. ( S.545)
Informationsschild für Reifen-
druck und Beladung
WARNUNG
■Der richtige Luftdruck ist entschei-
dend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets
den richtigen Luftdruck haben.
Wenn die Reifen nicht den richtigen Luft- druck aufweisen, können folgende
Zustände eintreten, welche zu einem
Unfall mit Todesfolge oder schweren Ver- letzungen führen können:

457

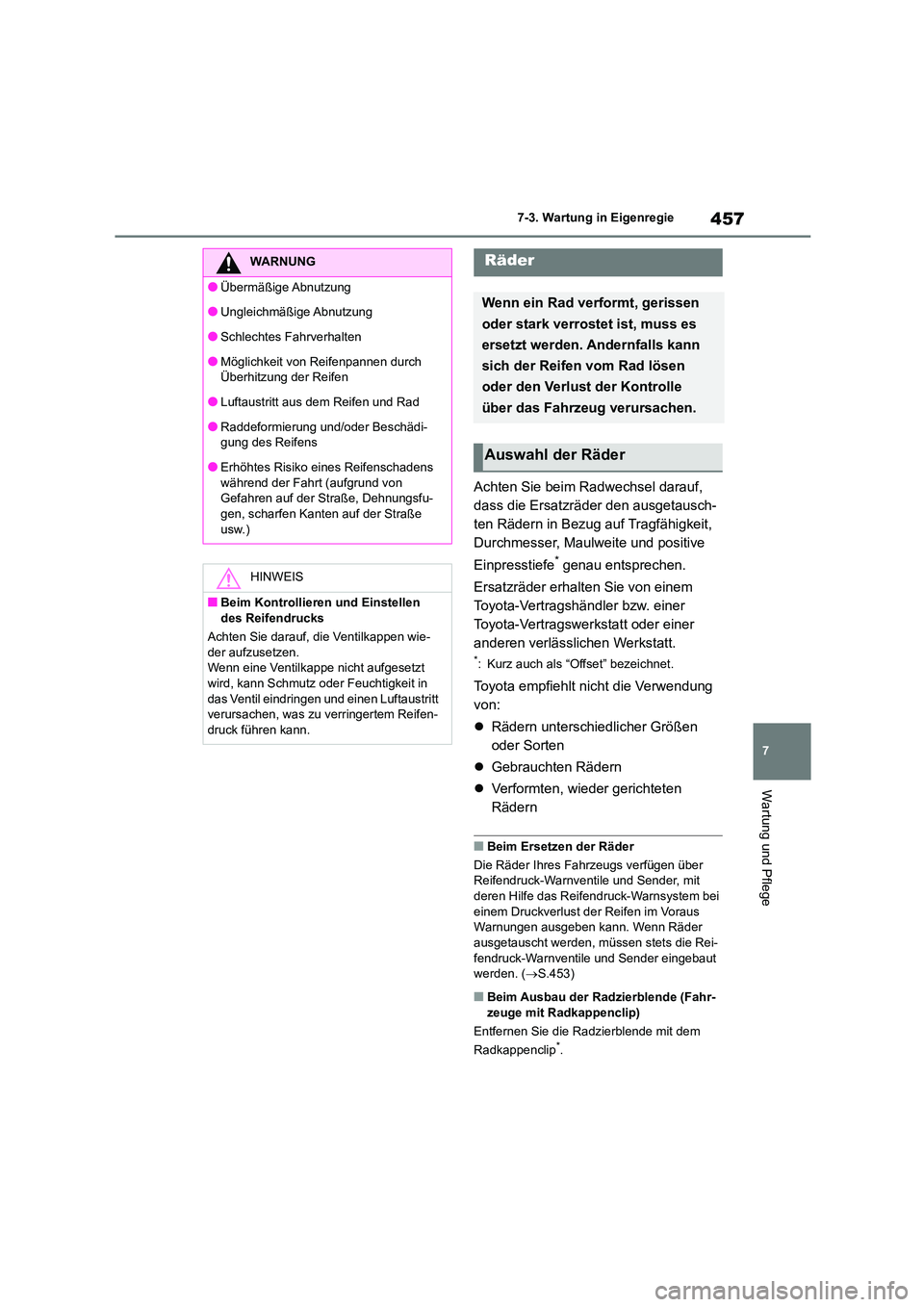

7
7-3. Wartung in Eigenregie
Wartung und Pflege
Achten Sie beim Radwechsel darauf,
dass die Ersatzräder den ausgetausch-
ten Rädern in Bezug auf Tragfähigkeit,
Durchmesser, Maulweite und positive
Einpresstiefe* genau entsprechen.
Ersatzräder erhalten Sie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt.
*: Kurz auch als “Offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung
von:
 Rädern unterschiedlicher Größen
oder Sorten
 Gebrauchten Rädern
 Verformten, wieder gerichteten
Rädern
■Beim Ersetzen der Räder
Die Räder Ihres Fahrzeugs verfügen über
Reifendruck-Warnventile und Sender, mit
deren Hilfe das Reifendruck-Warnsystem bei einem Druckverlust der Reifen im Voraus
Warnungen ausgeben kann. Wenn Räder
ausgetauscht werden, müssen stets die Rei- fendruck-Warnventile und Sender eingebaut
werden. ( S.453)
■Beim Ausbau der Radzierblende (Fahr-
zeuge mit Radkappenclip)
Entfernen Sie die Radzierblende mit dem
Radkappenclip*.
WARNUNG
●Übermäßige Abnutzung
●Ungleichmäßige Abnutzung
●Schlechtes Fahrverhalten
●Möglichkeit von Reifenpannen durch
Überhitzung der Reifen
●Luftaustritt aus dem Reifen und Rad
●Raddeformierung und/oder Beschädi-
gung des Reifens
●Erhöhtes Risiko eines Reifenschadens während der Fahrt (aufgrund von
Gefahren auf der Straße, Dehnungsfu-
gen, scharfen Kanten auf der Straße usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifendrucks
Achten Sie darauf, die Ventilkappen wie-
der aufzusetzen.
Wenn eine Ventilkappe nicht aufgesetzt wird, kann Schmutz oder Feuchtigkeit in
das Ventil eindringen und einen Luftaustritt
verursachen, was zu verringertem Reifen- druck führen kann.
Räder
Wenn ein Rad verformt, gerissen
oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann
sich der Reifen vom Rad lösen
oder den Verlust der Kontrolle
über das Fahrzeug verursachen.
Auswahl der Räder

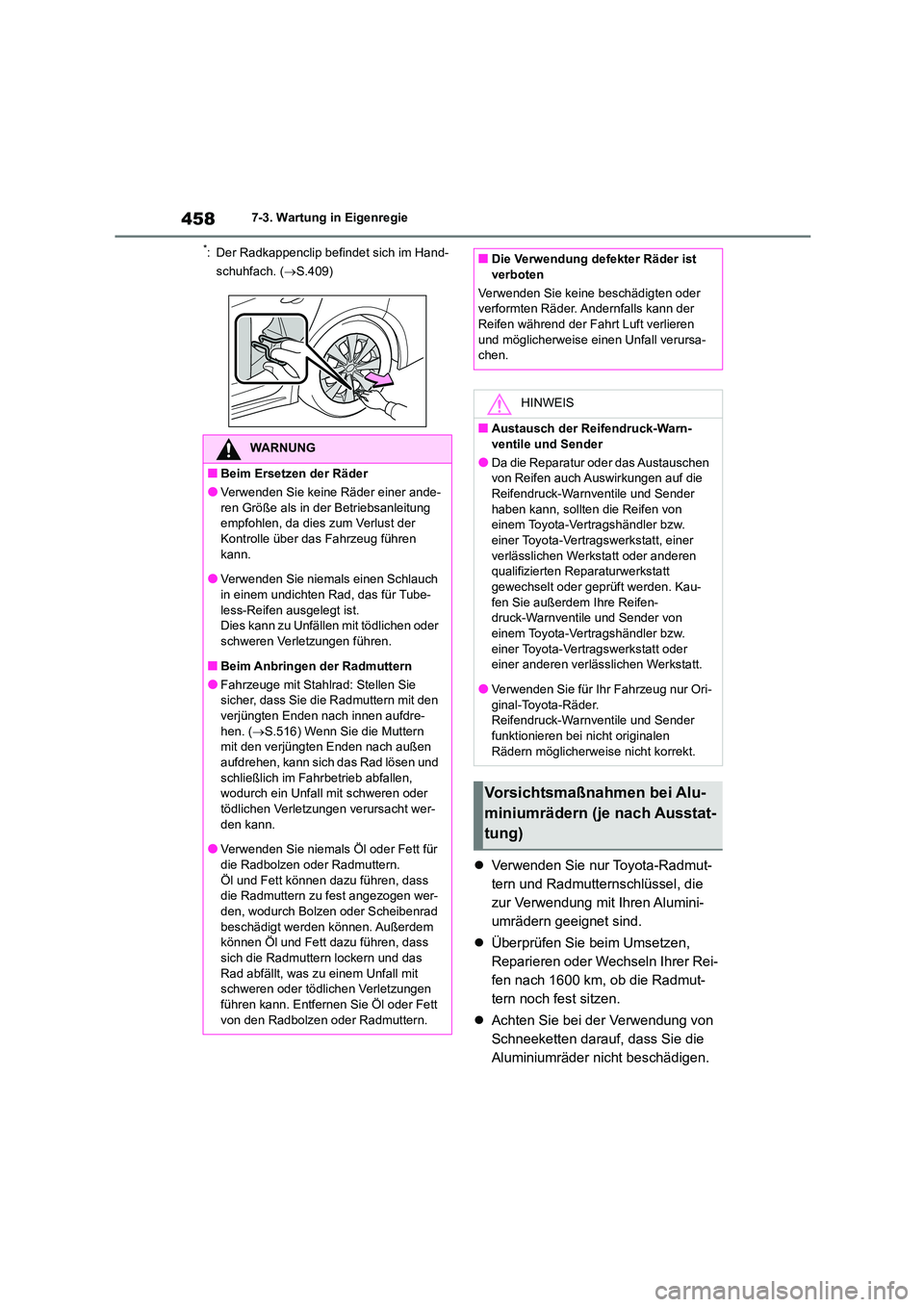

4587-3. Wartung in Eigenregie
*: Der Radkappenclip befindet sich im Hand-
schuhfach. ( S.409)
Verwenden Sie nur Toyota-Radmut-
tern und Radmutternschlüssel, die
zur Verwendung mit Ihren Alumini-
umrädern geeignet sind.
 Überprüfen Sie beim Umsetzen,
Reparieren oder Wechseln Ihrer Rei-
fen nach 1600 km, ob die Radmut-
tern noch fest sitzen.
 Achten Sie bei der Verwendung von
Schneeketten darauf, dass Sie die
Aluminiumräder nicht beschädigen.
WARNUNG
■Beim Ersetzen der Räder
●Verwenden Sie keine Räder einer ande-
ren Größe als in der Betriebsanleitung empfohlen, da dies zum Verlust der
Kontrolle über das Fahrzeug führen
kann.
●Verwenden Sie niemals einen Schlauch
in einem undichten Rad, das für Tube-
less-Reifen ausgelegt ist. Dies kann zu Unfällen mit tödlichen oder
schweren Verletzungen führen.
■Beim Anbringen der Radmuttern
●Fahrzeuge mit Stahlrad: Stellen Sie sicher, dass Sie die Radmuttern mit den
verjüngten Enden nach innen aufdre-
hen. ( S.516) Wenn Sie die Muttern
mit den verjüngten Enden nach außen aufdrehen, kann sich das Rad lösen und
schließlich im Fahrbetrieb abfallen,
wodurch ein Unfall mit schweren oder tödlichen Verletzungen verursacht wer-
den kann.
●Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass
die Radmuttern zu fest angezogen wer- den, wodurch Bolzen oder Scheibenrad
beschädigt werden können. Außerdem
können Öl und Fett dazu führen, dass sich die Radmuttern lockern und das
Rad abfällt, was zu einem Unfall mit
schweren oder tödlichen Verletzungen führen kann. Entfernen Sie Öl oder Fett
von den Radbolzen oder Radmuttern.
■Die Verwendung defekter Räder ist
verboten
Verwenden Sie keine beschädigten oder
verformten Räder. Andernfalls kann der Reifen während der Fahrt Luft verlieren
und möglicherweise einen Unfall verursa-
chen.
HINWEIS
■Austausch der Reifendruck-Warn-
ventile und Sender
●Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen auf die
Reifendruck-Warnventile und Sender
haben kann, sollten die Reifen von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt, einer
verlässlichen Werkstatt oder anderen qualifizierten Reparaturwerkstatt
gewechselt oder geprüft werden. Kau-
fen Sie außerdem Ihre Reifen- druck-Warnventile und Sender von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt.
●Verwenden Sie für Ihr Fahrzeug nur Ori-
ginal-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen
Rädern möglicherweise nicht korrekt.
Vorsichtsmaßnahmen bei Alu-
miniumrädern (je nach Ausstat-
tung)

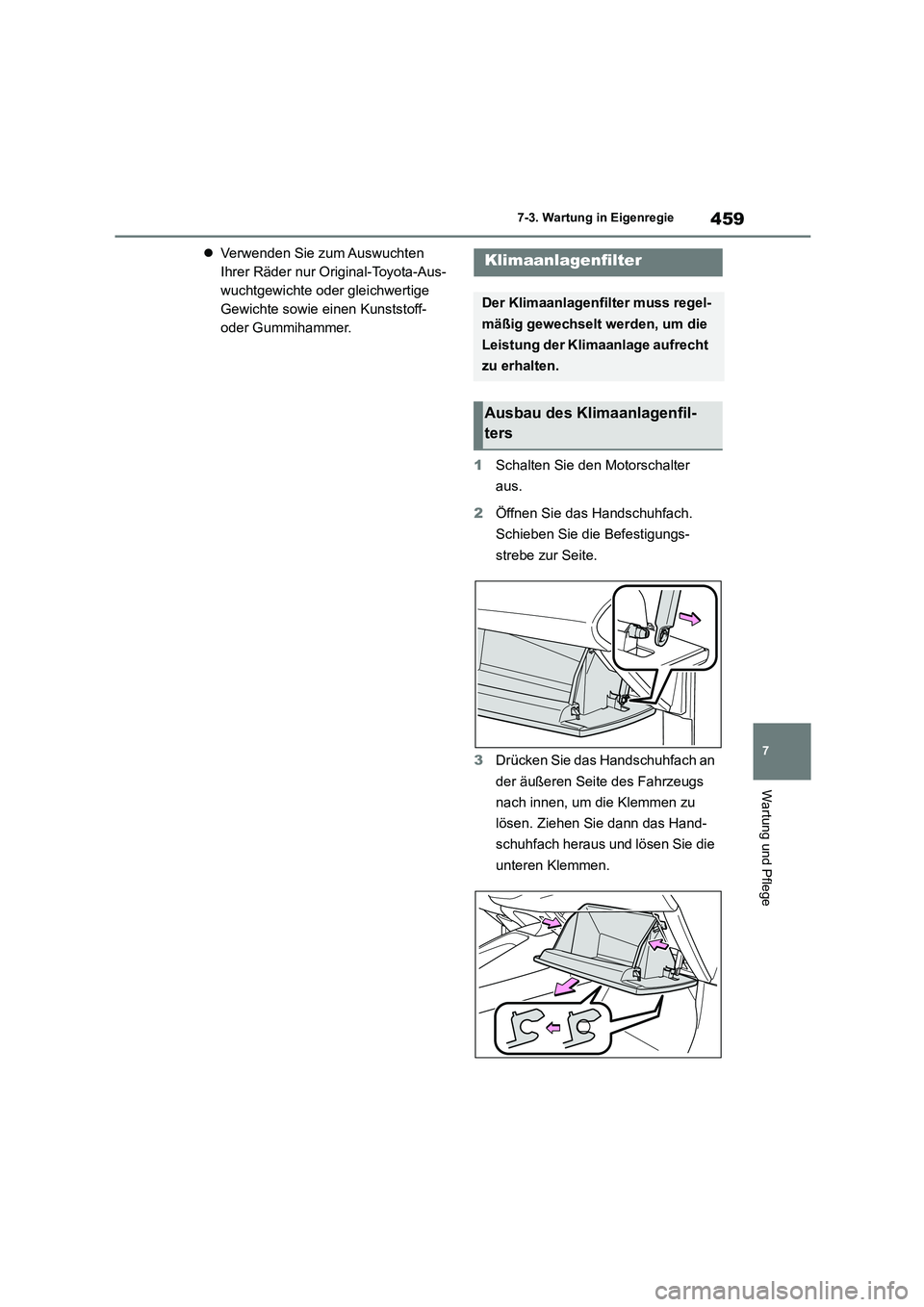

459
7
7-3. Wartung in Eigenregie
Wartung und Pflege
 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Gewichte sowie einen Kunststoff-
oder Gummihammer.
1 Schalten Sie den Motorschalter
aus.
2 Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
3 Drücken Sie das Handschuhfach an
der äußeren Seite des Fahrzeugs
nach innen, um die Klemmen zu
lösen. Ziehen Sie dann das Hand-
schuhfach heraus und lösen Sie die
unteren Klemmen.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht
zu erhalten.
Ausbau des Klimaanlagenfil-
ters

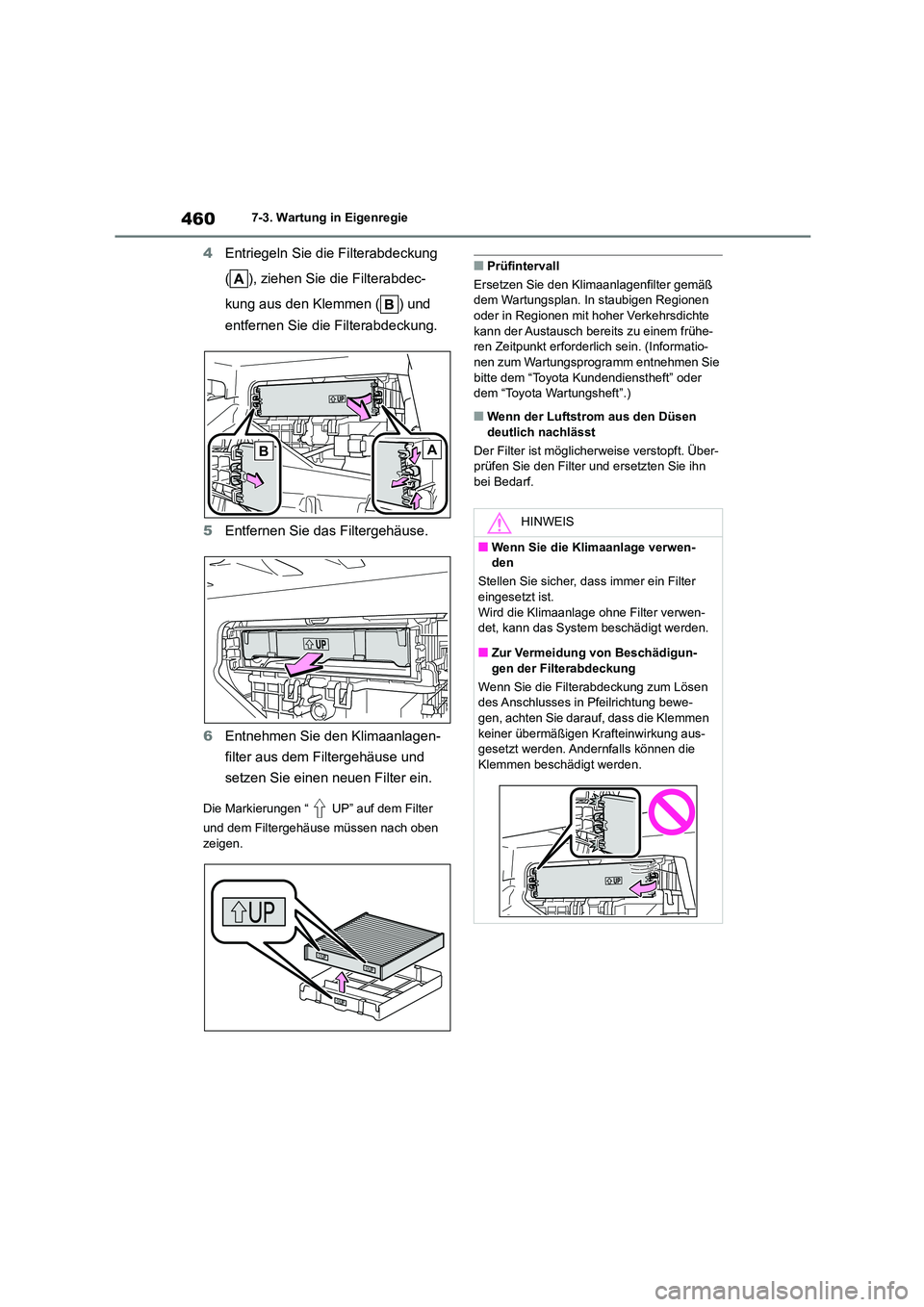

4607-3. Wartung in Eigenregie
4Entriegeln Sie die Filterabdeckung
( ), ziehen Sie die Filterabdec-
kung aus den Klemmen ( ) und
entfernen Sie die Filterabdeckung.
5 Entfernen Sie das Filtergehäuse.
6 Entnehmen Sie den Klimaanlagen-
filter aus dem Filtergehäuse und
setzen Sie einen neuen Filter ein.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
■Prüfintervall
Ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen Regionen
oder in Regionen mit hoher Verkehrsdichte
kann der Austausch bereits zu einem frühe- ren Zeitpunkt erforderlich sein. (Informatio-
nen zum Wartungsprogramm entnehmen Sie
bitte dem “Toyota Kundendienstheft” oder dem “Toyota Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen
deutlich nachlässt
Der Filter ist möglicher weise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn bei Bedarf.
AB
HINWEIS
■Wenn Sie die Klimaanlage verwen-
den
Stellen Sie sicher, dass immer ein Filter
eingesetzt ist. Wird die Klimaanlage ohne Filter verwen-
det, kann das System beschädigt werden.
■Zur Vermeidung von Beschädigun- gen der Filterabdeckung
Wenn Sie die Filterabdeckung zum Lösen
des Anschlusses in Pfeilrichtung bewe-
gen, achten Sie darauf, dass die Klemmen keiner übermäßigen Krafteinwirkung aus-
gesetzt werden. Andernfalls können die
Klemmen beschädigt werden.

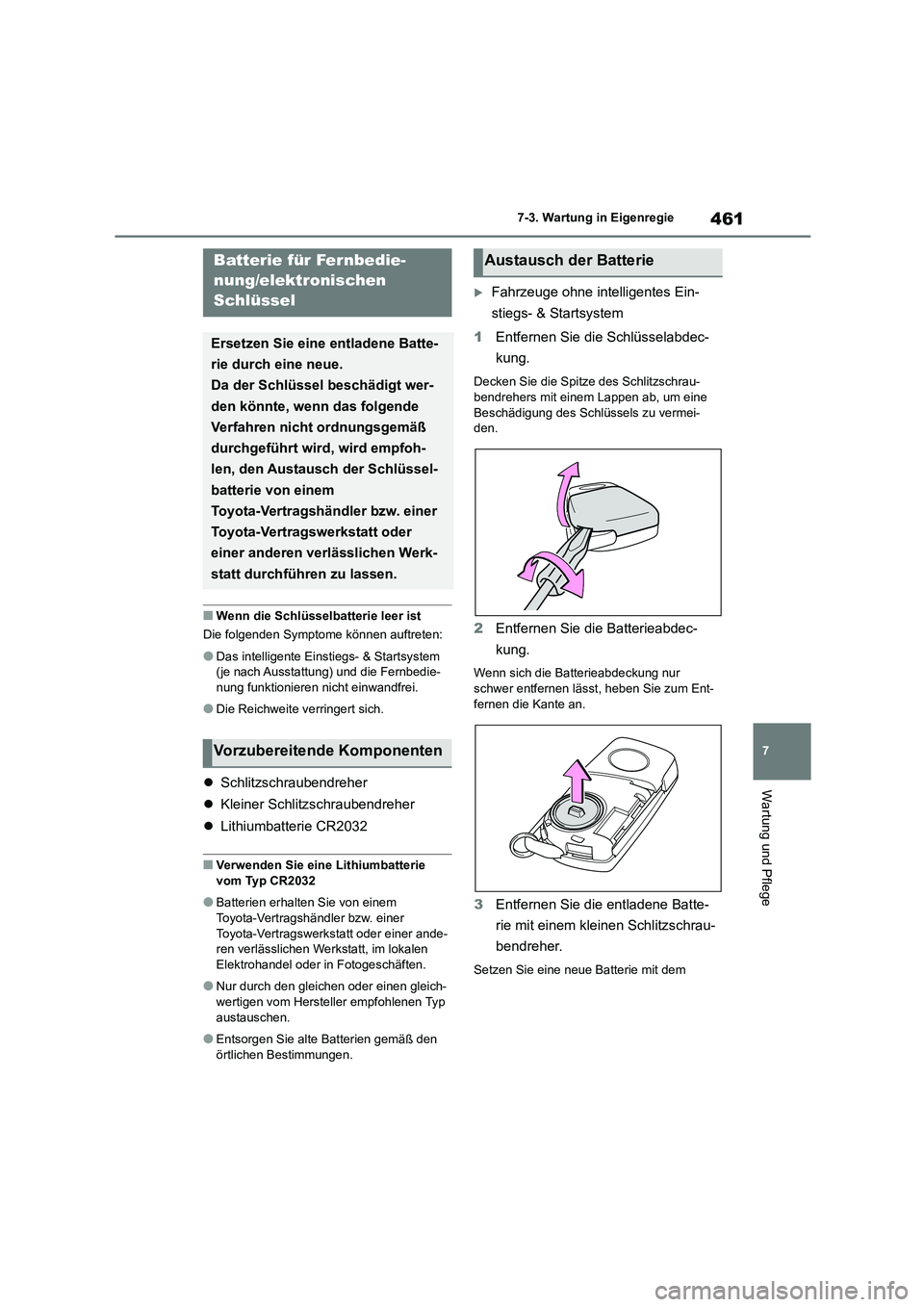

461
7
7-3. Wartung in Eigenregie
Wartung und Pflege
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem
(je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2032
■Verwenden Sie eine Lithiumbatterie
vom Typ CR2032
●Batterien erhalten Sie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt, im lokalen
Elektrohandel oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleich-
wertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den
örtlichen Bestimmungen.
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem
1 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen ab, um eine
Beschädigung des Schl üssels zu vermei- den.
2 Entfernen Sie die Batterieabdec-
kung.
Wenn sich die Batterieabdeckung nur
schwer entfernen lässt, heben Sie zum Ent- fernen die Kante an.
3 Entfernen Sie die entladene Batte-
rie mit einem kleinen Schlitzschrau-
bendreher.
Setzen Sie eine neue Batterie mit dem
Batterie für Fernbedie-
nung/elektronischen
Schlüssel
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Da der Schlüssel beschädigt wer-
den könnte, wenn das folgende
Verfahren nicht ordnungsgemäß
durchgeführt wi rd, wird empfoh-
len, den Austausch der Schlüssel-
batterie von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchführen zu lassen.
Vorzubereitende Komponenten
Austausch der Batterie

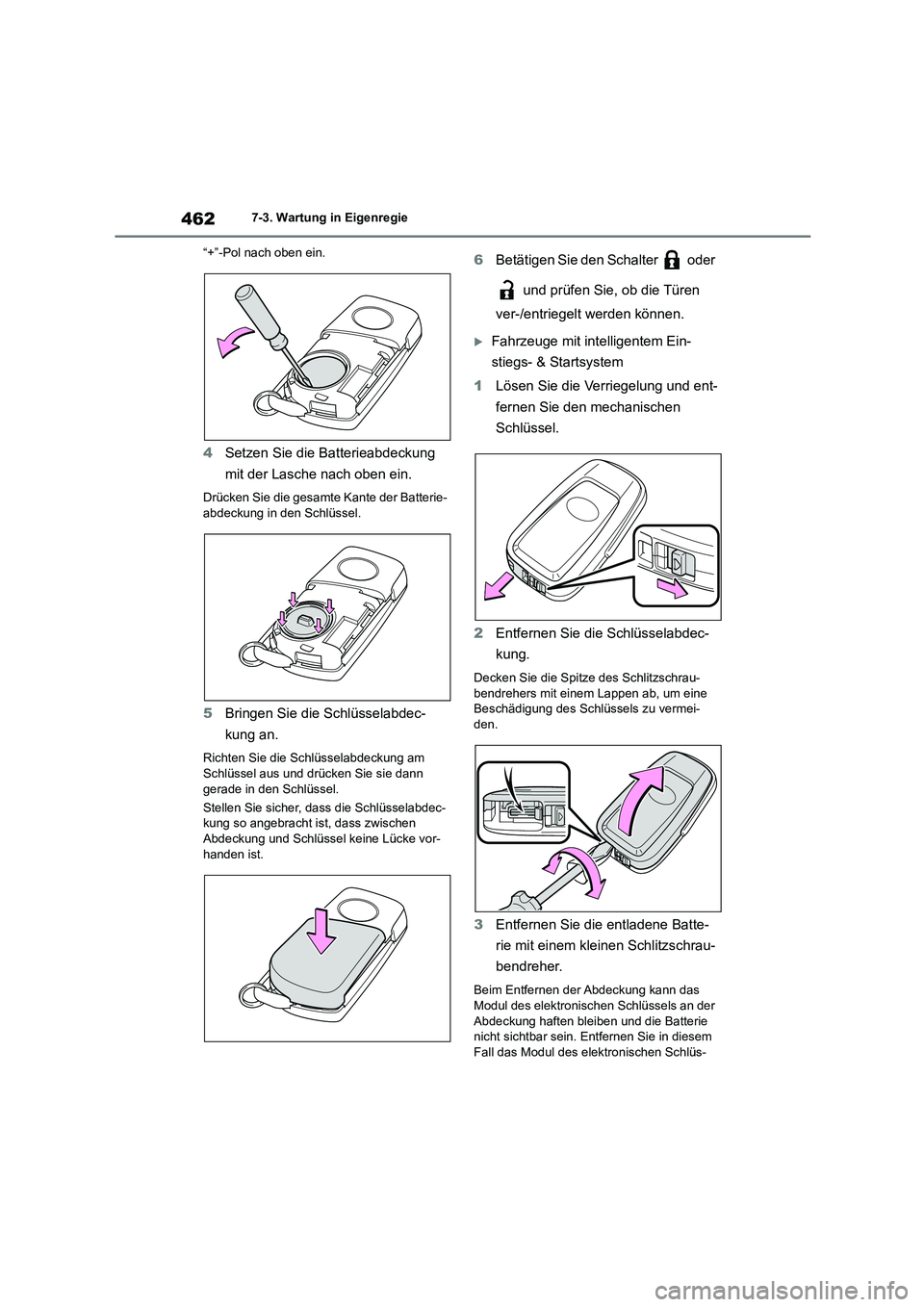

4627-3. Wartung in Eigenregie
“+”-Pol nach oben ein.
4 Setzen Sie die Batterieabdeckung
mit der Lasche nach oben ein.
Drücken Sie die gesamte Kante der Batterie-
abdeckung in den Schlüssel.
5 Bringen Sie die Schlüsselabdec-
kung an.
Richten Sie die Schlüsselabdeckung am
Schlüssel aus und drücken Sie sie dann gerade in den Schlüssel.
Stellen Sie sicher, dass die Schlüsselabdec-
kung so angebracht ist, dass zwischen
Abdeckung und Schlüssel keine Lücke vor- handen ist.
6 Betätigen Sie den Schalter oder
und prüfen Sie, ob die Türen
ver-/entriegelt werden können.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem
1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Decken Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen ab, um eine Beschädigung des Schl üssels zu vermei-
den.
3 Entfernen Sie die entladene Batte-
rie mit einem kleinen Schlitzschrau-
bendreher.
Beim Entfernen der Abdeckung kann das Modul des elektronisc hen Schlüssels an der
Abdeckung haften bleiben und die Batterie
nicht sichtbar sein. Entfernen Sie in diesem Fall das Modul des el ektronischen Schlüs-
