2022 TOYOTA COROLLA Betriebsanleitungen (in German)

255
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●In derselben Spur fahrende Motorräder
●Benachbarte Fahrzeuge schleudern Was-
ser oder Schnee nach oben, wodurch die
Erfassung des Sensors beeinträchtigt wird
●Die Fahrzeugfront weist nach oben (verur-
sacht durch schwere Last im Gepäckraum usw.)
●Das vorausfahrende Fahrzeug verfügt über eine extrem hohe Bodenfreiheit
■Bedingungen, unter welchen der Modus für Fahrzeugabstandsregelung mögli-
cherweise nicht ordnungsgemäß funk-
tioniert
Wenn Folgendes eintritt, betätigen Sie nach Bedarf das Bremspedal (oder das Gaspedal,
je nach Situation).
Da der Sensor Fahrzeuge vor Ihnen mögli-
cherweise nicht korrekt erkennen kann, funk- tioniert das System möglicherweise nicht
richtig.
●Auf kurvigen Straßen oder schmalen Fahr-
spuren
●Häufige Lenkbewegungen oder ständig wechselnde Position Ihres Fahrzeugs in
der Spur
●Wenn das Fahrzeug vor Ihnen plötzlich abbremst
●Beim Fahren auf Straßen, die von einer baulichen Struktur umgeben sind, wie z. B.
in einem Tunnel oder auf einer Brücke
●Wenn die Fahrzeuggeschwindigkeit auf die
eingestellte Geschwindigkeit verringert
wird, nachdem das Fahrzeug durch Betäti- gung des Gaspedals beschleunigt wurde

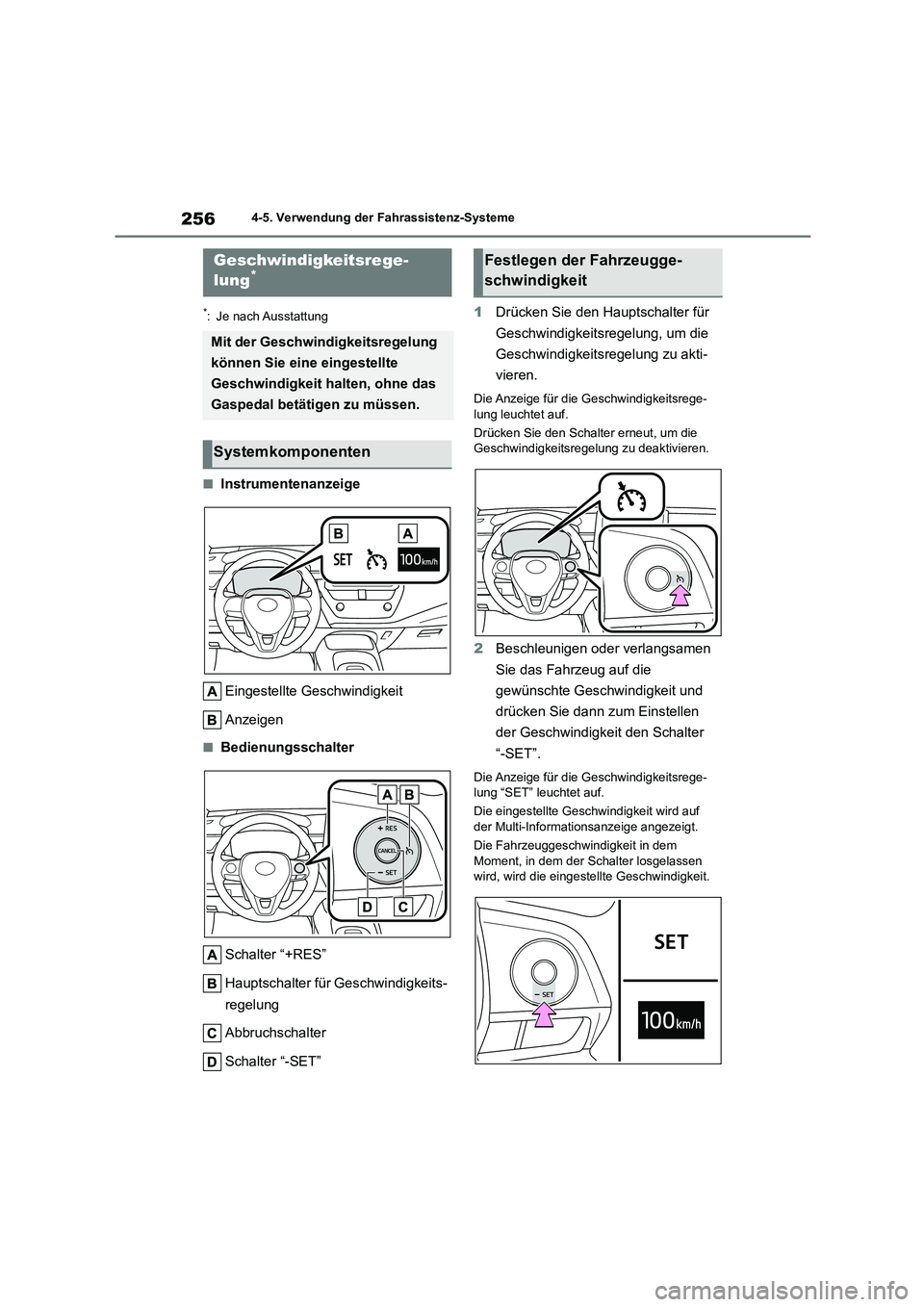

2564-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Schalter “+RES”
Hauptschalter für Geschwindigkeits-
regelung
Abbruchschalter
Schalter “-SET”
1 Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.
Die Anzeige für die Geschwindigkeitsrege-
lung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der Geschwindigkeit den Schalter
“-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die eingestellte Geschwindigkeit wird auf
der Multi-Informationsanzeige angezeigt.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen wird, wird die eingestellte Geschwindigkeit.
Geschwindigkeitsrege-
lung*
Mit der Geschwindigkeitsregelung
können Sie eine eingestellte
Geschwindigkeit halten, ohne das
Gaspedal betätigen zu müssen.
Systemkomponenten
Festlegen der Fahrzeugge-
schwindigkeit

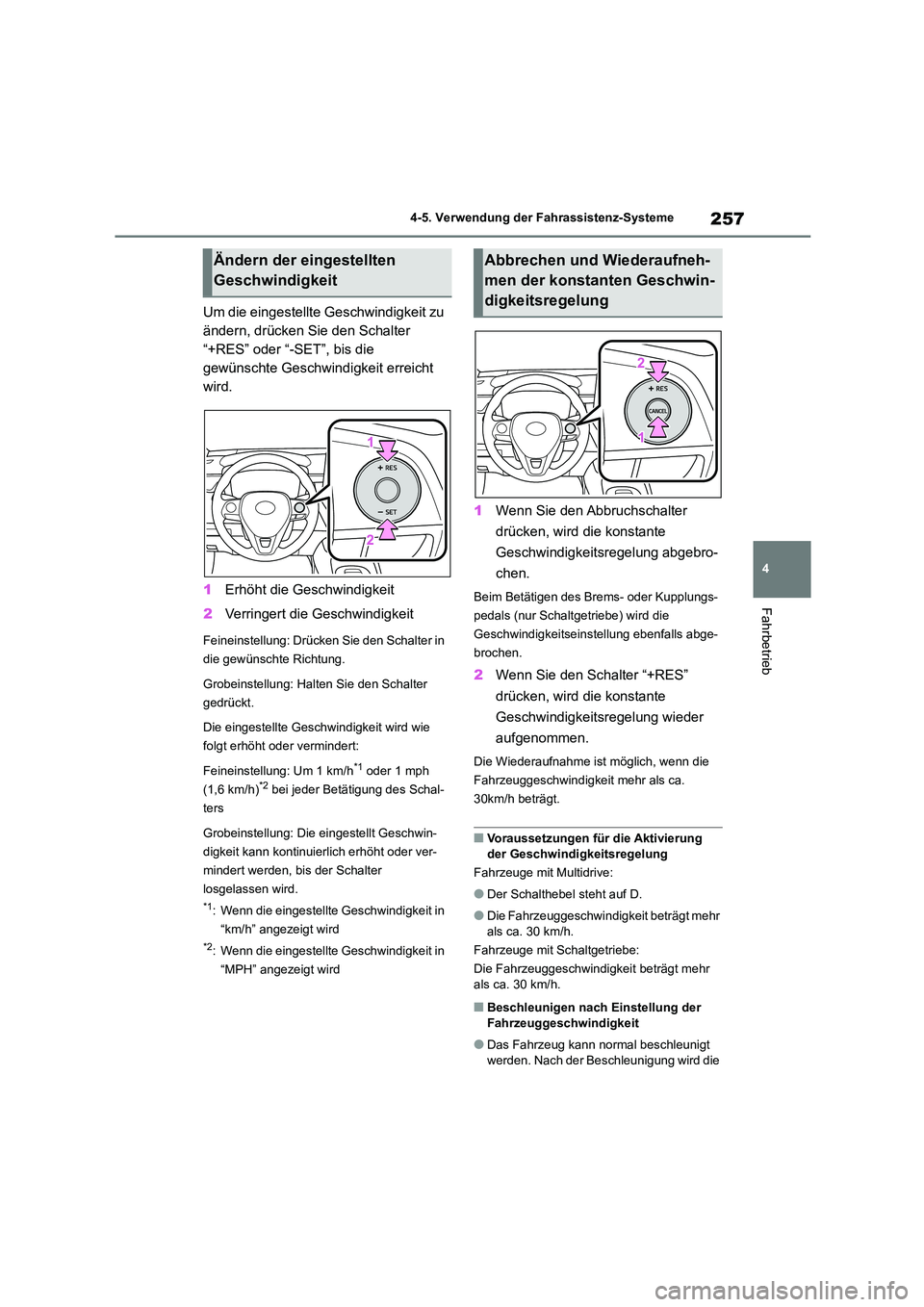

257
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
wird.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter in
die gewünschte Richtung.
Grobeinstellung: Halten Sie den Schalter
gedrückt.
Die eingestellte Geschwindigkeit wird wie
folgt erhöht oder vermindert:
Feineinstellung: Um 1 km/h*1 oder 1 mph
(1,6 km/h)*2 bei jeder Betätigung des Schal-
ters
Grobeinstellung: Die eingestellt Geschwin-
digkeit kann kontinuierlich erhöht oder ver-
mindert werden, bis der Schalter
losgelassen wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
1 Wenn Sie den Abbruchschalter
drücken, wird die konstante
Geschwindigkeitsregelung abgebro-
chen.
Beim Betätigen des Brems- oder Kupplungs-
pedals (nur Schaltgetriebe) wird die
Geschwindigkeitseins tellung ebenfalls abge-
brochen.
2 Wenn Sie den Schalter “+RES”
drücken, wird die konstante
Geschwindigkeitsregelung wieder
aufgenommen.
Die Wiederaufnahme ist möglich, wenn die
Fahrzeuggeschwindigkeit mehr als ca.
30km/h beträgt.
■Voraussetzungen für die Aktivierung
der Geschwindigkeitsregelung
Fahrzeuge mit Multidrive:
●Der Schalthebel steht auf D.
●Die Fahrzeuggeschwindigkeit beträgt mehr
als ca. 30 km/h.
Fahrzeuge mit Schaltgetriebe:
Die Fahrzeuggeschwindigkeit beträgt mehr
als ca. 30 km/h.
■Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann normal beschleunigt werden. Nach der Beschleunigung wird die
Ändern der eingestellten
Geschwindigkeit
Abbrechen und Wiederaufneh-
men der konstanten Geschwin-
digkeitsregelung

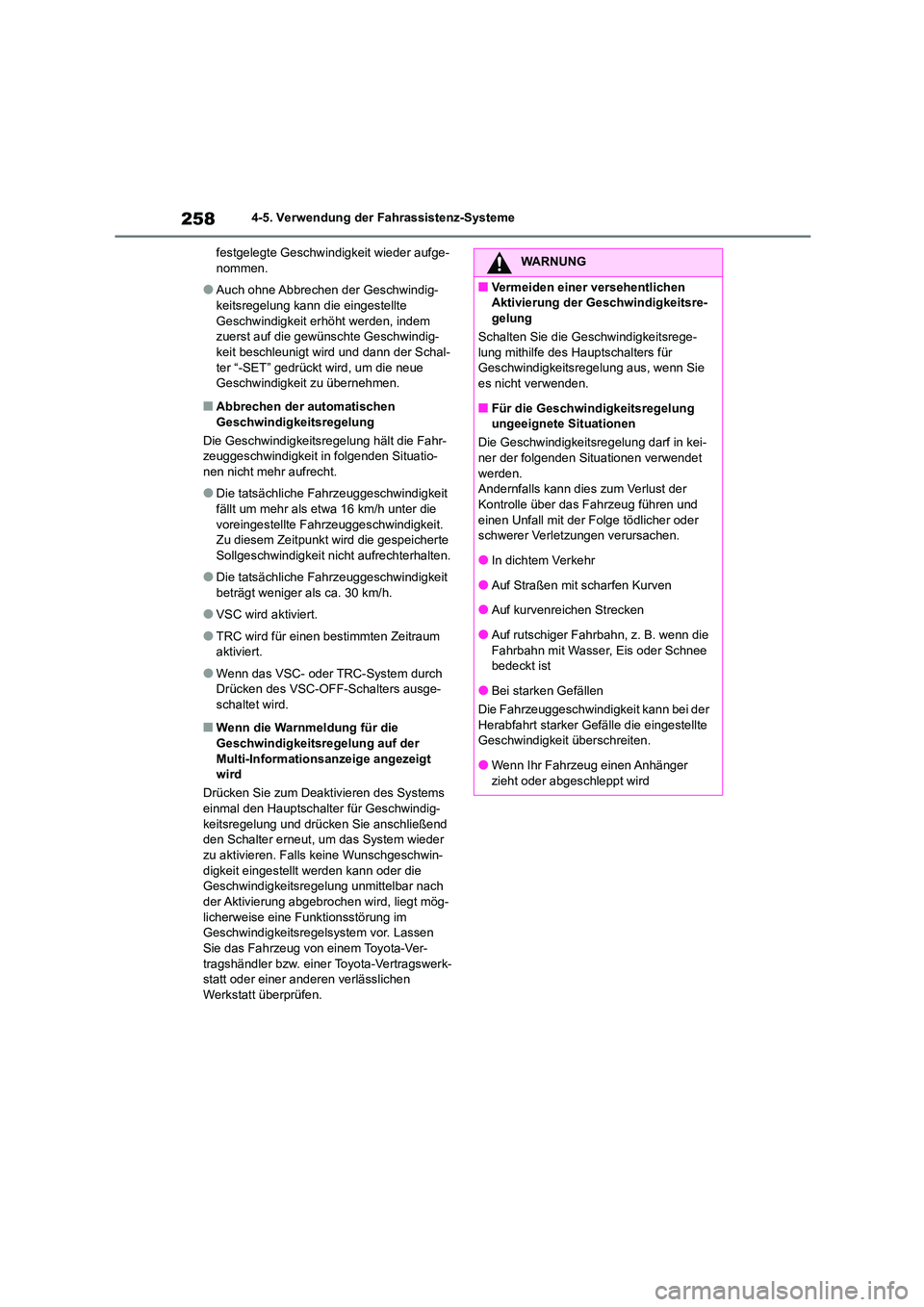

2584-5. Verwendung der Fahrassistenz-Systeme
festgelegte Geschwindigkeit wieder aufge- nommen.
●Auch ohne Abbrechen der Geschwindig-keitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem
zuerst auf die gewünschte Geschwindig- keit beschleunigt wird und dann der Schal-
ter “-SET” gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.
■Abbrechen der automatischen
Geschwindigkeitsregelung
Die Geschwindigkeitsregelung hält die Fahr- zeuggeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.
●Die tatsächliche F ahrzeuggeschwindigkeit
fällt um mehr als etwa 16 km/h unter die
voreingestellte Fahrzeuggeschwindigkeit. Zu diesem Zeitpunkt wi rd die gespeicherte
Sollgeschwindigkeit nicht aufrechterhalten.
●Die tatsächliche F ahrzeuggeschwindigkeit
beträgt weniger als ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System durch Drücken des VSC-OFF-Schalters ausge-
schaltet wird.
■Wenn die Warnmeldung für die
Geschwindigkeitsregelung auf der Multi-Informations anzeige angezeigt
wird
Drücken Sie zum Deaktivieren des Systems
einmal den Hauptschalter für Geschwindig- keitsregelung und drücken Sie anschließend
den Schalter erneut, um das System wieder
zu aktivieren. Falls keine Wunschgeschwin- digkeit eingestellt werden kann oder die
Geschwindigkeitsregelung unmittelbar nach
der Aktivierung abgebrochen wird, liegt mög- licherweise eine Funktionsstörung im
Geschwindigkeitsregelsystem vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
WARNUNG
■Vermeiden einer versehentlichen
Aktivierung der Geschwindigkeitsre-
gelung
Schalten Sie die Gesc hwindigkeitsrege- lung mithilfe des Hauptschalters für
Geschwindigkeitsregelung aus, wenn Sie
es nicht verwenden.
■Für die Geschwindigkeitsregelung
ungeeignete Situationen
Die Geschwindigkeitsregelung darf in kei-
ner der folgenden Situationen verwendet werden.
Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und einen Unfall mit der Folge tödlicher oder
schwerer Verletzungen verursachen.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der
Herabfahrt starker Gefälle die eingestellte Geschwindigkeit überschreiten.
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird

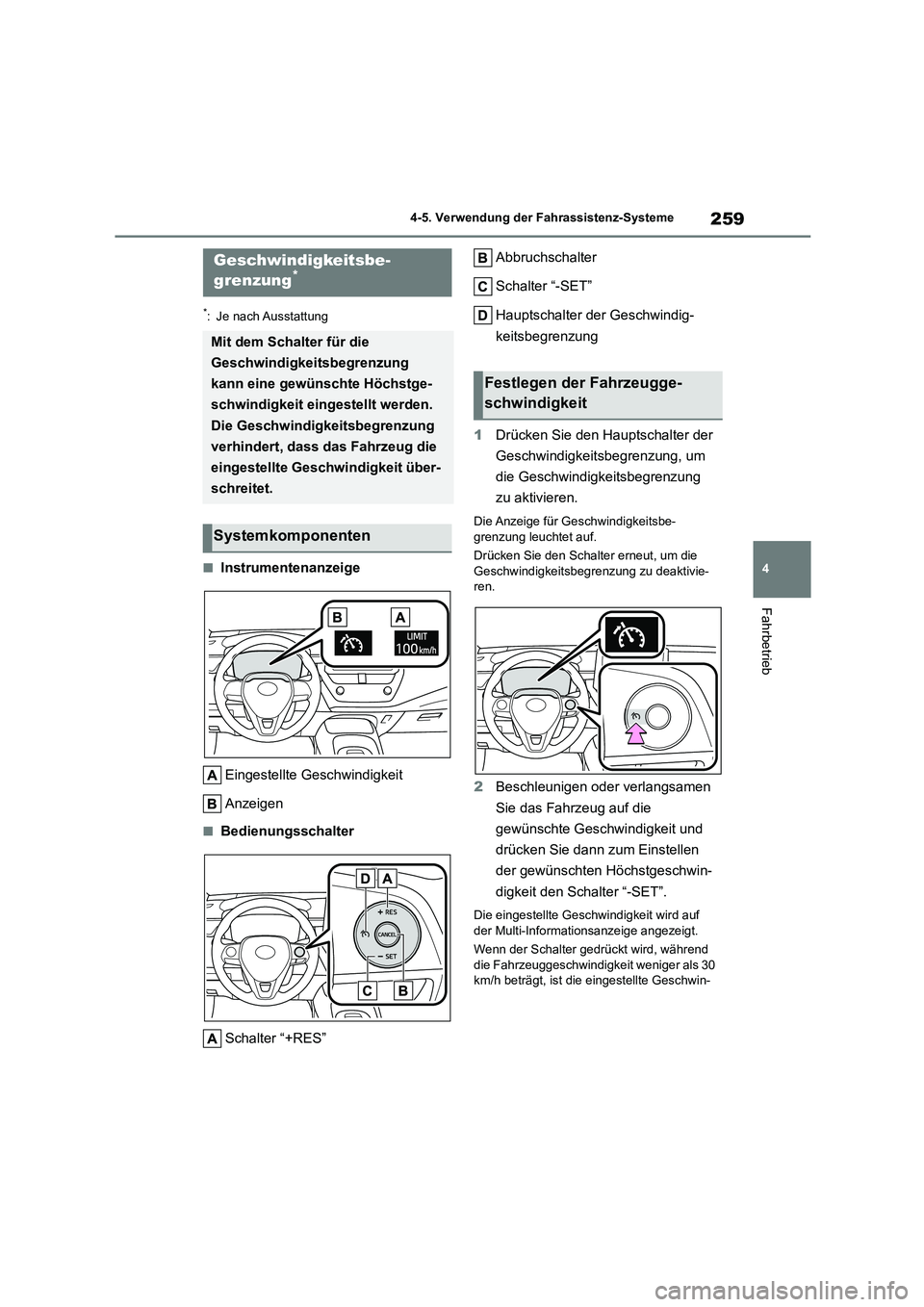

259
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Schalter “+RES”
Abbruchschalter
Schalter “-SET”
Hauptschalter der Geschwindig-
keitsbegrenzung
1 Drücken Sie den Hauptschalter der
Geschwindigkeitsbegrenzung, um
die Geschwindigkeitsbegrenzung
zu aktivieren.
Die Anzeige für Ge schwindigkeitsbe-
grenzung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsbegrenz ung zu deaktivie- ren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der gewünschten Höchstgeschwin-
digkeit den Schalter “-SET”.
Die eingestellte Geschwindigkeit wird auf
der Multi-Informationsanzeige angezeigt.
Wenn der Schalter gedrückt wird, während die Fahrzeuggeschwindigk eit weniger als 30
km/h beträgt, ist die eingestellte Geschwin-
Geschwindigkeitsbe-
grenzung*
Mit dem Schalter für die
Geschwindigkeitsbegrenzung
kann eine gewünschte Höchstge-
schwindigkeit eingestellt werden.
Die Geschwindigkeitsbegrenzung
verhindert, dass das Fahrzeug die
eingestellte Geschwindigkeit über-
schreitet.
Systemkomponenten
Festlegen der Fahrzeugge-
schwindigkeit

2604-5. Verwendung der Fahrassistenz-Systeme
digkeit 30 km/h.
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
wird.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter in
die gewünschte Richtung.
Grobeinstellung: Halten Sie den Schalter
gedrückt.
Die eingestellte Geschwindigkeit wird wie
folgt erhöht oder vermindert:
Feineinstellung: Um 1 km/h*1 oder 1 mph
(1,6 km/h)*2 bei jeder Betätigung des Schal-
ters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h*1 oder 5 mph (8 km/h)*2,
solange der Schalter gehalten wird
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
1 Wenn Sie den Abbruchschalter
drücken, wird di e Geschwindigkeits-
begrenzung abgebrochen.
2 Wenn Sie den Schalter “+RES”
drücken, wird di e Geschwindigkeits-
begrenzung wieder aufgenommen.
■Überschreiten der eingestellten
Geschwindigkeit
In den folgenden Situationen überschreitet die Fahrgeschwindigkeit die eingestellte
Geschwindigkeit und die Displayzeichen blin-
ken:
●Bei voll durchgetretenem Gaspedal
●Beim Herabfahren eines Gefälles
■Automatisches Aufheben der
Geschwindigkeitsbegrenzung
Die Geschwindigkeitsbegrenzung wird in den
folgenden Situationen automatisch abgebro- chen:
●Die Geschwindigkei tsregelung ist aktiv.
●Wenn das VSC- oder TRC-System durch
Drücken des VSC-OFF-Schalters ausge-
Ändern der eingestellten
Geschwindigkeit
Abbrechen und Wiederaufneh-
men der Geschwindigkeitsbe-
grenzung

261
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
schaltet wird.
■Wenn die Warnmeldung für die Geschwindigkeitsbegrenzung auf der
Multi-Informations anzeige angezeigt
wird
Halten Sie den Motor an und starten Sie den Motor dann neu. Stellen Sie die Geschwin-
digkeitsbegrenzung nach dem Neustart des
Motors ein. Wenn die Geschwindigkeitsbe- grenzung nicht eingestellt werden kann, liegt
möglicherweise eine Funktionsstörung in der
Geschwindigkeitsbegrenzung vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
*: Je nach Ausstattung
WARNUNG
■Zum Vermeiden einer versehentli-
chen Aktivierung der Geschwindig-
keitsbegrenzung
Schalten Sie die Geschwindigkeitsbe- grenzung mithilfe des Hauptschalters der
Geschwindigkeitsbegrenzung aus, wenn
Sie sie nicht verwenden.
■Für die Geschwindigkeitsbegrenzung
ungeeignete Situationen
Die Geschwindigkeitsbegrenzung darf in
keiner der folgenden Situationen verwen-
det werden. Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und
einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●Auf rutschiger Fahrbahn, z. B. wenn die
Fahrbahn mit Wasser, Eis oder Schnee bedeckt ist
●Bei starken Gefällen
●Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird
RSA (Verkehrsschilderken-
nung)*
Das RSA-System erkennt
bestimmte Verkehrsschilder unter
Verwendung von Frontkamera
und/oder Navigationssystem
(wenn die Geschwindigkeitsbe-
grenzungsinformationen verfüg-
bar sind), um dem Fahrer über die
Anzeige Informationen zur Verfü-
gung zu stellen.
Wenn das System entsprechend
der erkannten Verkehrsschilder
beurteilt, dass der Fahrer die
zulässige Höchstgeschwindigkeit
überschreitet, verkehrswidrige
Handlungen durchführt usw., wird
er durch eine visuelle Benachrich-
tigung und einen Benachrichti-
gungssummer darüber informiert.

2624-5. Verwendung der Fahrassistenz-Systeme
Wenn die Frontkamera ein Zeichen
erkennt und/oder über das Navigations-
system Informationen zu einem Zei-
chen verfügbar sind, wird das Zeichen
auf der Multi-Informationsanzeige
angezeigt.
 Wenn Informationen zum Fahrassi-
stenzsystem gewä hlt werden, kön-
nen höchstens 3 Schilder angezeigt
werden. ( S.95)
 Wird eine andere Registerkarte als
die mit Informationen zum Fahrassi-
stenzsystem gewählt, werden die
folgenden Verkehrsschildtypen
angezeigt. ( S.95)
• Schild für Anfang/Ende der Geschwindig- keitsbegrenzung
• Schild für Information bezüglich
Geschwindigkeitsbegrenzung (Schnell-
straße, Autobahn, Stadtgebiet, Wohnge- biet)
• Schild für Ende des Verbots
• Verbot-der-Einfahrt-Schild* (wenn ein Hin-
weis erforderlich ist)
• Geschwindigkeitsbegrenzung mit Zusatz- schild (nur Verbindungsrampe)
Wenn andere Schilder als Geschwindig-
keitsbegrenzungsschilder erkannt werden,
werden sie überlappend gestapelt hinter
dem aktuellen Geschwindigkeitsbe-
grenzungsschild aufgeführt.
*: Für Fahrzeuge mit Navigationssystem
Die folgenden Verkehrsschildtypen,
einschließlich elektronischer Schilder
und blinkender Schilder, werden
erkannt.
Nichtamtliche (nicht mit dem Wiener Über-
einkommen übereinstimmende) oder kürz-
lich eingeführte Verkehrsschilder werden
möglicherweise nicht erkannt.
 Geschwindigkeitsbegrenzungsschil-
der
 Information bezüglich Geschwindig-
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf
das RSA-System. RSA ist ein System, das
den Fahrer unterstützt, indem es Informa- tionen zur Verfügung stellt; es ist aber kein
Ersatz für umsichtiges und vorausschau-
endes Fahren des Fahrers. Fahren Sie vorsichtig und halten Sie sich immer
genau an die Verkehrsregeln.
Anzeige auf der Multi-Informati-
onsanzeige
Unterstütze Arten von Ver-
kehrsschildern
Anfang der Geschwindigkeitsbe-
grenzung/Anfang des Höchstge-
schwindigkeitsbereichs
Ende der Geschwindigkeitsbe-
grenzung/Ende des Höchstge-
schwindigkeitsbereichs
